Где находится ЭБУ на Лада Калина

Лада Калина Хэтчбек Люкс с автоматом › Бортжурнал › ELM 327 Mini OBD2

Прислали по почте данный девайс из Китая, шел по почте более 2 месяцев. Я даже забыл про него, т.к. отправитель дал мне левый трек, то отследить не смог и забыл практически про него.

Первым делом проверил содержимое, это Диск и сам адаптер. Диск даже не открывал, как понимаю там или инструкции или дрова на некоторые OC

Решил проверить аппарат. Первым делом поискал куда его включать в автомобиле, т.к. диагностический разъем теперь в новой калине расположен не там как ранее.

Перед тем как идти в машину, накачал на Iphone проги для этого аппарата, и пожалел о том что не всё прочитал до этого в интернете. Оказывается OIS iphone/ipade не работают с ним по Bluetooth.

Вернулся домой, и чтоб не просить у жены телефон, нашёл старенький Fly с android и опять качнул на него проги.

Этот телефон уже соединился норм. Как минимум просто хотел убедиться что девайс работает, и в будущем легко можно будет считать ошибки с автомобиля, если к примеру загорится CHECK.

На заглушенном двигателе проверяем напряжение аккумулятора, показывает, но с погрешностью.

Считываем инфу с самого устройства

Заводим двигатель, смотрим обороты двигателя

Далее пытался считать ошибки с автомобиля, но так как автомобиль ни на что не жаловался до этого, то и ошибок ни каких не выдалось, что тоже радует ))

К аппарату больше не коннектился, т.к. нет нужды. Подарю его сестре, у них тоже Калина 2014 года, но что-то с ней не так, постоянно CHECK проявляется, и они ездят из другого города к оф.дилеру на сервис. А так хоть сами считают ошибки и вопросов меньше.

READ Как подключить видеокамеру к планшету на андроиде

Себе на днях закажу снова, но уже более функциональный, или c wifi или c USB.

Расположение ЭБУ Лада Гранта

Хочется сразу передать отдельный привет конструктору АвтоВаза, кто придумал такое расположение данного блока. По-моему мнению, хуже места не придумать. Смотрите сами.

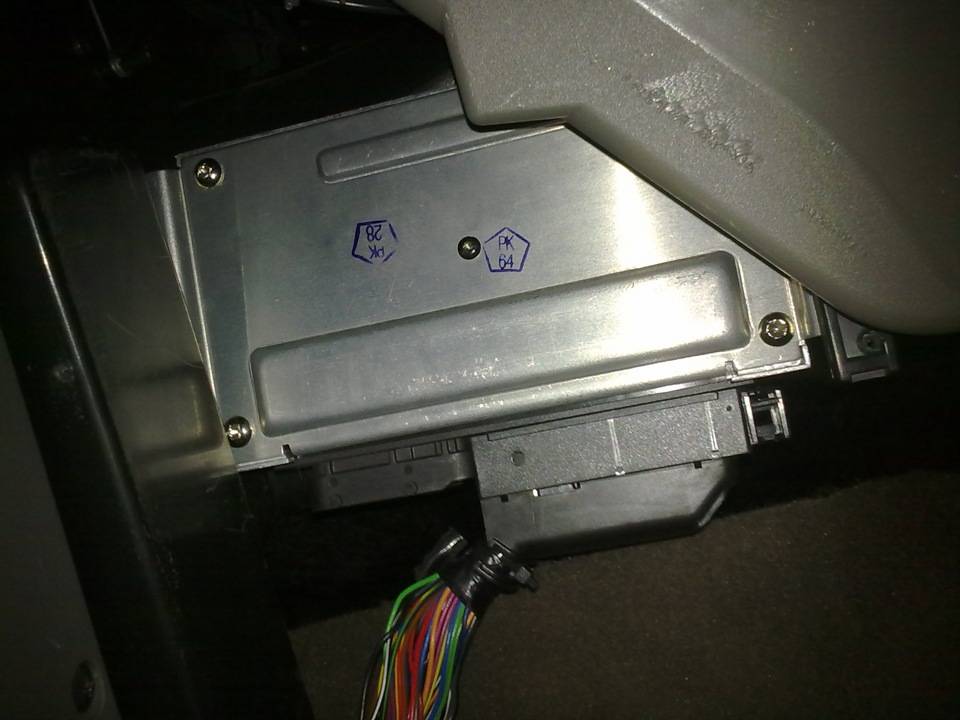

ЭБУ находится под бардачком под ногами у пассажира и спрятан под обивкой. Обивка крепится справа саморезом к кузову.

• Если у Вас потечёт отопитель (радиатор) салона, то антифриз попадёт прямиком на блок управления, практически 100% поломка. Даже не смотря на то, что изначально в Ладу Гранту устанавливают импортный радиатор хорошего качества Visteon.
• Как вы верно подметили, вода может попасть из под капота. Резиновые заглушки на Лада Гранта не очень хорошего качества, поэтому, когда они рассохнутся, вода потечёт на контроллер. Чтобы этого не произошло, проверяйте состояние резиновой заглушки.
• Если забьётся дренажное отверстие (которое на видео ниже), то вода может потечь в салон.

В общем как вы поняли место расположение ЭБУ на Гранте не самое удачное! Поэтому нам просто необходимо смериться с этим.

Где находится блок управления двигателем? Месторасположение блока

Нетрудно ответить на вопрос: где находится блок управления двигателем

Но делать все нужно последовательно, а потому сначала важно выяснить, что это вообще такое и за выполнение каких функций отвечает. На самом деле, ЭБУ получает совершенно всю информацию, которая поступает на него благодаря алгоритмам, заданным предварительно

А дальше информация отправляется на так называемые устройства-исполнители. Наличие подобного устройства серьезно помогает автомобилю. В чем? Сейчас каждый об этом узнает:

• Осуществляется контроль за расходом топлива.
• Мотор работает, на нормальных оборотах.
• Состав выхлопных соответствует установленным нормам.

Месторасположение блокаГде находится блок управления двигателем? Собственно, ЭБУ — это мозг транспортного средства. Он разный на всех машинах, а потому и искать его необходимо в разных местах. На некоторых автомобилях он располагается непосредственно под пепельницей. На других можно найти возле торпеды или бардачка. Хозяева определенных типов авто постоянно жалуются, что система постоянно приходит в негодность из-за того, что постоянно заливается водой. Сделать с этим ничего не получится, ибо это «особенность конструкции».Дабы долгое время не возиться с поиском необходимого устройства, достаточно просто внимательно изучить соответствующий раздел книги по технической эксплуатации машинки. Книжка эта действительно очень толковая. Она поможет легко отыскать мозг авто, а также позволит узнать много интересного. Но если все-таки блок найти не получается даже таким образом, тогда единственный выход — отправиться на станцию технического обслуживания.Что касается конструкции блока, он состоит всего из двух систем:

• Аппаратная.
• Программное обеспечение.

Каждая из приведенных систем также имеет собственный состав. Например, первая, включает в себя элемент, преобразующий сигнал и микропроцессор. Она необходима для того, чтобы качественно обрабатывать сигналы и преобразовывать их. Делается это для того, чтобы все системы, имеющиеся в автомобиле, могли полноценно и эффективно работать.По поводу программного обеспечения. Выполнено оно сразу из нескольких модулей. Первый предназначен для того, чтобы получать информацию, поступающую от всевозможных датчиков. Дальше он эту информацию обрабатывает и создает определенный вид воздействия на узлы исполнительного характера. Второй модуль используется для того, чтобы контролировать выходные сигналы. При необходимости, он может их корректировать.На современном этапе блоки делаются так, что владелец автомобиля имеет возможность в любой момент его перепрограммировать. Чаще всего это приходится делать в случае появления острой необходимости внести изменения в какую-либо систему.В качестве примера можно привести всю выхлопную систему или же силовой агрегат

Важно знать, что ЭБУ, выпускаемые сегодня, без труда могут обмениваться информацией с прочими системами одного автомобиля. Делается это за счет того, что используется специальная CAN-шина

Ее задача в том, чтобы создавать единую цепь управляющих элементов.Основные плюсы и минусыБлагодаря монтажу электронного блока управления удалось существенно повысить производительность практически каждой рабочей системы в машине. Наибольшее влияние было оказано на то, чтобы серьезно снизился расход топлива, но при этом, мощность мотора лишь возросла. Еще один плюс — автомобиль заводится очень быстро. Это ощущается особенно сильно во время сильных морозов. Теперь водителям не стоит переживать о том, что придется самостоятельно заниматься регулировкой системы впрыска. Ну и последнее, что нужно отметить — все пары бензина сгорают.

Но как это и принято, не обошлось без определенных недостатков. Прежде всего надо выделить тот факт, что суммарная стоимость системы довольно высокая. Плюс, если он выходит из строя, придется не только искать хорошего мастера, но и того, у кого в наличии будет специализированное оборудование. Дабы не доводить до такого, нужно внимательно следить за состоянием блока. Достаточно будет несколько раз в месяц осматривать его на наличие внешних повреждений

Обращать также внимание на то, чтобы не было никаких сгоревших элементов. Если что-то из этого имеется нужно задумываться о том, чтобы посетить станцию технического обслуживания

Плюс ко всему, машина, оборудованная ЭБУ, должна эксплуатироваться только на топливе высокого качества.Когда каждый водитель будет хотя бы примерно понимать где находится блок управления двигателем в его автомобиле, нет сомнений, что проблем с данным устройством станет меньше. Вообще рекомендуется внимательно изучить руководство по использованию машины. Там удастся найти ответы на все вопросы.

Что делать, если блок сгорел

Замена радиатора печки лада калина Случается так, что поломка в Калине обнаруживается очень поздно, когда мотор практически не работает. В таком случае можно достать ЭБУ и оценить его состояние.

Может быть сломан ключ, либо плата попросту уже сгорела. В первом случае плату можно вернуть к жизни заменой ключа, во втором — только заменой.

Если вы счастливчик, то антифриз не полностью сжег плату, а просто не дает нормально работать контактам. В таком случае плату нужно протереть и высушить.

Когда замена ЭБУ производится на аналогичную деталь б/у, понадобится ее прошивка, поскольку в памяти остался «старый» автомобиль.

Для новой детали прошивка не нужна. Перепрошить такие детали могут специалисты за плату в районе 1000-2000 рублей.

Из-за недоработки конструкторов многие водители Лады Калины сталкиваются с проблемой протекания радиатора отопления, из-за которого сгорает ЭБУ. Предотвратить это можно только одним способом — сменив местоположение детали. Если этого не выполнить, рано или поздно после использования печи блок управления сгорит, и тогда его придется менять полностью.

Электрическая схема Рено Дастер

4923 Просмотров

Renault Duster – современный кроссовер со сложной электронной системой управления, контроля и диагностики. Вся электронная система Рено предназначена для обеспечения надежной и стабильной работы агрегатов автомобиля, безопасности водителя, пассажиров и комфорта в путешествии.

Датчики

Центром электросхемы автомобиля Рено Дастер является электронный блок управления, который, по сути, представляет собой бортовой компьютер. ЭБУ получает информацию от множества сенсоров. На основании их показаний процессор, действуя по специальной программе, раздает команды исполнительным устройствам. Согласно схемы Renault Duster, он оборудован следующими датчиками:

• давления хладагента;
• давления в гидроусилителе руля;
• абсолютного давления;
• температуры на впуске;
• детонации;
• положения коленчатого вала;
• температуры тосола;
• концентрации кислорода, руководящего и диагностического;
• давления масла.

Если сенсор Дастера выходит из строя, то компьютер интуитивно подменяет данные, имитируя действующий прибор. Данные формируются на основании адаптивного опыта. Это значит, что компьютер Renault Dusater обучается вашему стилю вождения.

Компьютер Дастера включает аварийный режим, о чем сообщает красный индикатор. В этом режиме может снизиться мощность двигателя, который разрешается использовать только для того чтобы доехать до ближайшего СТО Рено.

Компьютер Renault фиксирует все команды управления, которые передает ему водитель от:

• рулевого колеса;
• педалей сцепления, газа и тормоза;
• коробки передач;
• замка зажигания;
• кнопок управления приборами и др.

Контроль двигателя

ЭБУ получает команды управления и на их основании, учитывая показания датчиков, формирует команды для исполняющих устройств:

• двигатель;
• тормозная система;
• трансмиссия;
• кондиционер и др.

ЭБУ контролирует все сервисные устройства Рено Дастер, обслуживающие двигатель по специальным алгоритмам, в том числе адаптивным, комплексно, учитывая поправки на показания сенсоров. Он управляет:

• дроссельным узлом;
• ABS;
• четырьмя форсунками для каждого цилиндра;
• четырьмя катушками зажигания;
• клапаном продувки адсорбера;
• реле насоса топлива Duster;
• топливным модулем;
• реле высокой и низкой скорости электровентилятора охлаждения.

Кстати, если вы обратите внимание на эклектическую схему контроля двигателя Дастера, то заметьте, что системы зажигания у Duster 2.0 и 1.6 отличается

Системы безопасности

Современный автомобиль, в том числе и Renault, имеет различные системы дополнительной безопасности, которые управляются ЭБУ. В Дастере установлена антиблокировочная система ABS, обеспечивающая распределение тормозной силы равномерно на колеса. ABS Рено включена в общую схему автомобиля и состоит из:

• четырех датчиков скорости каждого колеса;
• предохранителей;
• контроллера ЭБУ Duster;
• выключателя стоп-сигналов;
• коннектора с приборной панелью;
• диагностического разъема.

Дополнительные модули

Renault также имеет обслуживающие, вспомогательные и другие немаловажные модули, которые включены в общую схему кроссовера. Среди них блоки:

• муфты кондиционера;
• дальнего и ближнего света;
• габаритов и подсветки номерного знака;
• обогрева стекла и зеркал;
• освещения багажного отделения и салона;
• центрального замка Duster;
• противотуманных фар;
• отопителя и кондиционера;
• подключения медиацентра Рено Дастер.

Все электрические приборы Renault Duster объединены в единую схему, а электронные блоки, обменивающиеся данными, дополнительно подключены к общей двухпроводной последовательной шине данных CAN.

Благодаря специально разработанному последовательному протоколу шина заменяет сотни проводов, которые раньше оплетали кузов авто. По двум проводам все важные устройства обмениваются данными со скоростью передачи 1 МГЦ. Например, сведения о скорости движения каждого из колес считываются с частотой 100 раз в секунду.

Шина CAN также обеспечивает цифровую диагностику устройств Рено. Для этого существуют специальные сканеры, применяемые на станциях технического обслуживания. Но ни что не запрещает это делать и самостоятельно.

Как заменить и перенести контроллер (ЭБУ) на ВАЗ 1117-ВАЗ 1119?

Примечание! Когда ЭБУ будет снят, осмотрите его на нём не должно быть никаких трещин, если будет нужно то разберите его сняв с него крышку (Там винты нужно будет отвернуть боковые) и когда крышка будет снята и перед глазами у вас будет сама плата, то первым делом осмотрите её и на ней не должно быть влаги и она должна находиться в нормальном состоянии и ничего с неё оторванного тоже не должно быть!

Снятие: 1) В начале обесточьте всю бортовую сеть, а то если вода на контроллер или на колодку проводов попадёт когда вы её отсоединять будет, то она сразу выведет его из строя, либо же провода сгорят, но хотя даже и без воды замкнуть провода могут, поэтому всё таки обезопасьте себя скинув для этого клемму минус с аккумуляторной батареи (О том как это сделать, читайте «в этой статье» в пункте 1), затем со стороны пассажирского сиденья, а если быть точнее то в то место куда пассажиры ноги ставят залезьте и там сбоку будет находиться боковая облицовка тоннеля пола, она крепиться на одном винте, вы его выкрутите и после чего снимите облицовку как это на примере левой облицовки показано на маленьком фото.

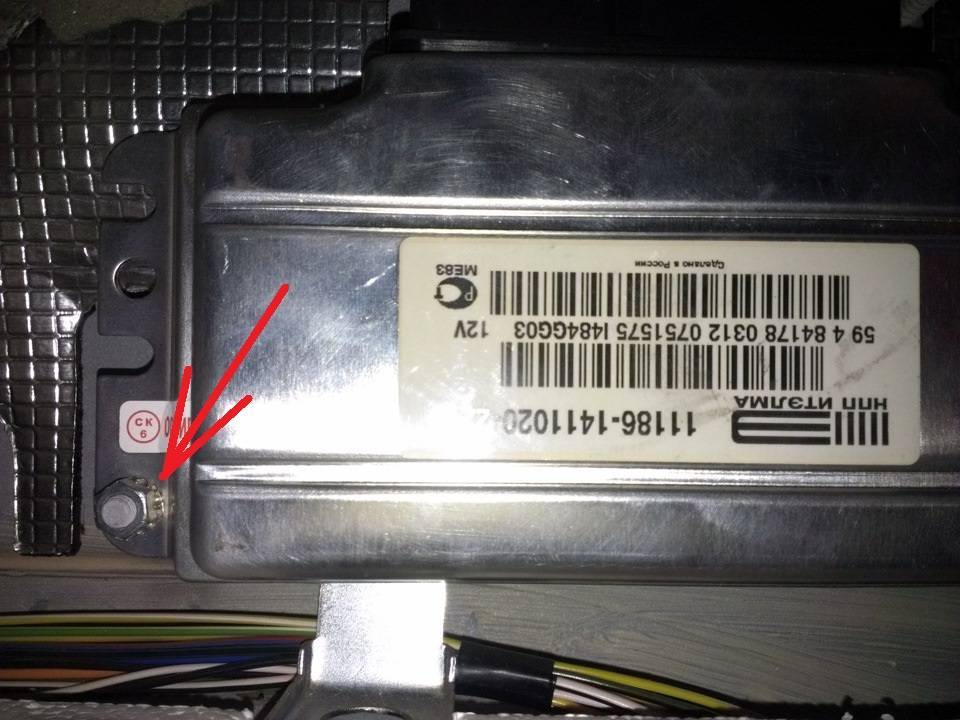

2) Как только правая облицовка будет снята, в самом низу разыщите блок управления, он крепиться на одном винте к корпусу отопителя (Указан стрелкой этот винт на фото 1), вы этот винт выкрутите и после этого выньте по направляющим контроллер, когда он будет вынут, отсоедините от него колодку проводов, для этого выдвиньте фиксатор который колодку крепит к блоку управления (см. фото 2) и после чего колодку можно отсоединять от контроллера и тем самым он полностью снят у вас будет.

Установка: Новый контроллер устанавливается в обратном порядке снятию, но при установке есть кой какие нюансы, во-первых иммобилайзер (Это только к новому блоку управления относиться, поэтому если вы его не меняете то ничего вам делать не нужно) если он у вас не отключен переобучать придётся (О том как это сделать, читайте в статье: «Обучение иммобилайзера на ВАЗ»), а во-вторых устанавливать если соберётесь на то же место контроллер (Что мы вам не советуем), то следите за тем чтобы кронштейны контроллера вошли (Указаны красными стрелками кронштейны, на фото отопитель кстати снят для наглядности с автомобиля) ровно в направляющие корпуса отопителя.

Дополнительный видео-ролик: Обязательно ознакомьтесь с роликом ниже, в нём рассказывается для чего нужно переносить блок управления со своего штатного места, а так же показывается куда его можно закрепить и при помощи чего всё это делается.

голоса

Рейтинг статьи

Прошиваем ЭБУ Ителма М74 (Лада Гранта) своими руками

Для того чтобы самостоятельно прошить ЭБУ Ителма М74, которая как мы уже знаем установлено на Ладе Гранте необходимо выполнить следующий порядок действий:

1. Отключаем массу АКБ.
2. Снимаем блок ЭБУ. Разъемы отсоединяются вот так :
3. Изготавливаем вот такой “паук” (провода рекомендую подписать)
4. Подключаем разъемы:Разъем 1 (большой) J1 — отключаемое напряжение (К15) (12В) — второй выключатель B2 — разрешение программирования (12В) — первый выключатель A4 -разрешение программирования (12В) — первый выключатель Разъем 2 (Маленький) G2;G3;G4 — Масса (подключить можно на любой) H1;H2 — неотключаемое напряжение (К30) F2 — отключаемое напряжение (К15) (12В) — второй выключатель D2 — K-Line
5. вот ЭЛ. схема(многие пишут что прошивают, а схемы не где нет)

6. Не рекомендуется подавать напряжение одновременно на все провода ! Надо поэтапно через двойной выключатель.

7. 4-И так вся схема собрана и шнур KKL VAG-COM вставлен в USB ПК Вот последовательность подачи напряжения

• Подаём напряжение (+12 в) на H1;H2 (накидываем кракадилы на АКБ)
• Включаем первый выключатель (разрешение программирования) B2 A4
• Запускаем программу WinFlashECU (-Выбираем М74, -выбираем номер порта на котором висит KKL VAG-COM -скорость выставить лучше минимальную)
• Далее включаем второй переключатель (который на “отключаемом напряжении”) F2 J1
• должна появится Связь с ЭБУ ( это показатель что схема собрана правильно )
• Потом сохраняем на своём компе копии вашей “проши и иммо” жмём
• Чтение ЕЕПРОМ и Чтение ЭБУ на всякий случай (заодно проверяем как всё работает)
• кода копирование закончилось
• нажимаем Программирование ЭБУ ищем нужную прошивку на компе и загружаем

Внимание ! может выскочить окошко что данное ПО не для этого ЭБУ всёравно жмём “ОК”

• Ждем окончания загрузки( у меня грузилась 4 мин) как выскочит окошко операция успешно завершена.
• Закрываем WinFlashECU.
• Отключаем питание.
• И только после отсоединяем провода.

Как прошить ЭБУ Bosch 7.9.7

Тут я для вас расскажу как можно прошить «чипануть» ЭБУ Ваза 21703 Лада приора, потому что я сам решил не платить не кому средств и сделать это сам, все вышло и отлично работает, а те кто гласит и стращает что ничего у тебя не получится просто желают вынуть из вас средства!

Не буду лгать, для вас прийдеться всё равно потратиться в районе 1000р. на приобретение адаптера и прошивки, но это того стоит, после вы можете для себя залить всякую прошивку на ваш вкус и сделать это друзьям за не огромную плату и средства возвратиться, и пива по пьете.

«как можно произвести диагностику калины без ноутбука?»

Мы не будем описывать процедуру диагностики для каждого программного обеспечения в отдельности, так как в целом, вне зависимости от ПО, этот процесс идентичный.

Общая процедура диагностики описана ниже:

1. Для начала вам необходимо установить программное обеспечение на свой компьютер. Если вы умеете пользоваться интернетом, то этот шаг не вызовет у вас проблем, поскольку ничего сложного в его реализации нет. Если в комплекте к вашему адаптеру идет диск с драйверами, то их также необходимо установить в обязательном порядке, в противном случае компьютер просто не распознает устройство.
2. Затем нужно открыть крышку перед рычагом КПП или снять защитную накладку с правой стороны центральной консоли, в зависимости от версии авто. Вам следует получить и обеспечить беспрепятственный доступ к K-Line выходу, которому вы будете подключать ноутбук.
3. Далее, возьмите купленный кабель и подключите его — одно стороной к компьютеру, другой — к выходу.
4. После того, как кабель будет подключен, вам необходимо удостовериться в том, что компьютер его распознал, для этого проверьте наличие подключения. Как вариант, для этого можно зайти в Диспетчер задач Windows и перейти во вкладку Оборудование. Если операционная система распознала устройство, в этой вкладке должна быть отмечена данная информация.
5. Если подключение произведено успешно, то вам нужно запустить проверочную программу на ноутбуке. После запуска утилита должна спросить у вас, какие узлы вы хотите диагностировать (трансмиссию, двигатель и т.д.). Если этого не случилось, то ориентируйтесь по меню — где-то должна быть кнопка «Начать диагностику», возможно, в меню Файл. Все неисправности, которые имеются, в виде кодов ошибок будут продемонстрированы в таблице.
6. Если вы зайдете во вкладку Параметры, то сможете увидеть, как здесь расписано общее состояние транспортного средства. Во вкладке Коды должны быть отмечены все неисправности, которые выявила диагностика.
7. Вам остается только произвести расшифровку полученных комбинаций цифр и заняться устранением поломок. Как показывает практика, довольно часто при проверке выскакивают неисправности датчиков — обычно такие проблемы обусловлены обрывом проводки или плохим подключением контроллеров. Поэтому если вы столкнулись с этим, не спешите менять датчики — попробуйте зачистить контакты на разъемах подключения, а также проверить целостность проводки.
8. После того, как неисправности будут устранены, нужно обнулить память блока управления, чтобы удалить из нее все коды ошибок. Обнулить память блока можно через диагностическую программу — обычно эту функцию можно найти в разделе Управление.

ПОДРОБНОСТИ: Как самостоятельно слить весь антифриз с Lada KalinaОсновные параметры авто, которые можно увидеть при диагностике

Менее точный, но более простой вариант диагностики Калины без ноутбука представлен на видео ниже (автор ролика — Игорь Т).

Взаимозаменяемость ЭБУ на Ладе Калина

Приведу таблицу взаимозаменяемости ЭБУ Калины. Эти данные проверены не лично мной, а одним авторитетным для меня мастером. Взаимозаменяемость этих блоков относится только к блокам с заводскими прошивками (то есть после установки не нужно перепрошивать блок под ваш двигатель и датчики). Итак, в каждой строке маркировка блока, версия прошивки и класс токсичности.

1. Bosch 21114-1411020-40 c ПО B104CR01(02) Евро3 (в моих случаях был именно этот) можно заменить на:
2. Воsch 21114-1411020-40 с ПО В102СQ05(CR06) Евро3;
3. Bosch 11183-1411020-02 c ПО B101CR01(02) Eвро2.

Все выше перечисленные блоки Bosch можно заменить на отечественные блоки Янврь7.2 и 7.2+.

Отечественные блоки все Евро 2, за исключением блоков М73 — они Евро3.Блоки Январь7.2 и 7.2+ производитель Автел или Ителма (Евро2) для Калины 1,6л 8V: 7.2 11183-1411020-21(22) с ПО А(I)201CO56(57)(58); 7.2+ 11183-1411020-21(22) с ПО A(I)201CР57. На этих блоках поддержки кондиционера нет, как я понимаю И, собственно, блоки М73, которые подходят на Калину. Данные блоки все Евро 3: М73 21114-1411020-41 с ПО А303CE05(CF06) Eвро3 (поддерживают кондиционер); М73 21114-1411020-42 с ПО I303CE05(CF06) Eвро3 (поддерживают кондиционер).

Таким образом, все перечисленные ЭБУ с классом токсичности Евро3 можно менять можно менять между собой не задумываясь (только если на них заводские прошивки). Также возможна замена блока с классом Евро3 на блок с классом Евро 2, но наоборот нельзя. Вся маркировка находится на белой табличке, наклеенной на крышку ЭБУ. Далее я считаю нужным рассмотреть вариант замены блока на бывший в употреблении и стоявший на автомобиле с активированным иммобилизатором, так как в этом случае есть одна неприятная особенность.

Пару дней назад был проведен небольшой эксперимент со своей Калиной. Для последующей продажи был приобретен ЭБУ от ВАЗ 2114 с двигателем 1,5 8-кл, но уже под узкий разъем (Январь 7.2) с маркировкой 2111. На Калине же устанавливаются либо 21114, либо 11183 мозги, которые предназначены именно для 1,6-литровых моторов.

Подключить мозги с 1,5 можно без проблем, так как разъемы у них совершенно одинаковые, да и внутри, по сути, идентичные блоки. Но в 2111 ПО рассчитано на 1,5 л., а 21114 или 11183 на 1,6 л. Соответственно, при установке таких мозгов, будут определенные проблемы.

1. Во-первых, на 1,5 моторах устанавливались форсунки с меньшей производительностью, чем на 1,6. И если мотор калиновский будет работать под управлением 2111-ЭБУ, то необходимого количества топлива не будет поступать в камеру сгорания. Отсюда, пониженная мощность, провалы при повышении оборотов. На деле, трогаться с места довольно проблематично, ускорения никакого, при резком нажатии на педаль машина дергается.
2. Вторая, наверное, больше не проблема, а преимущество — пониженный расход топлива. Это следует из того, что на нормальную работу 1,5 л. двигателя топлива требуется меньше, что в прошивке и «записано». На деле примерно следующие показания: при работе двигателя на холостых оборотах мгновенный расход топлива колеблется в пределах 0,5-0,6 л/час. В штатном режиме на своих родных мозгах Калина расходует примерно 0,9-0,8 литра при исправных датчиках.

Вывод из этого простой: если нужно срочно воспользоваться машиной, то такой ЭБУ можно использовать, но непродолжительное время. Постоянная эксплуатация на бедной смеси ни к чему хорошему не приведет.

Распиновка ЭБУ на «Ладе Весте»

В электронном блоке управления автомобиля М86 Lada Vesta используется контроллер c 55 pin. Перечень датчиков, подключенных к БУ «Лады Весты»:

• положение дроссельной заслонки;
• датчик расхода кислорода;
• положение тормозной педали;
• положение коленвала;
• давление хладагента;
• положение педали газа;
• температура воздуха на входе;
• давление масла;
• температура охлаждающей жидкости.

В электронном блоке управления также имеются контакты массы, форсунок, реле, клапанов. Распиновка ЭБУ VESTA указана подробно в инструкции автомобиля.

Доступ к электронному блоку автомобиля производится через специальный коннектор.

Назначение контактов OBD2 по порядку:

1. Резерв.
2. J1850.
3. Резерв.
4. Масса.
5. Земля сигнального оборудования.
6. J2284 CAN HIGH.
7. Канал К.
8. Резерв.
9. Коды самодиагностики – Service Check System.
10. J1850.
11. Резерв.
12. Контакт для программирования.
13. Иммобилайзер.
14. J2284 CAN-LOW.
15. Канал L.
16. Питание 12В.

Для различных протоколов связи используются свои наборы контактов. Если присутствует выход №7 и подключен №2, то используется ISO 9141 и ISO/DIS 14230. Наличие коннекта №7 указывает на протокол SAE J1850 Variable Pulse Width Modulation или Pulse Width Modulation. В диагностике используется кабель OBD2 артикула J1962 для всех протоколов связи.

Признаки неисправности ЭБУ

Если устройство работает некорректно или вообще отсутствует связь, то заметить подобное можно по следующим признакам:

1. При явных неисправностях на панели приборов не загорается либо с перерывами разной частоты мигает значок Check Engine. Нужно сначала удостовериться в исправности лампочки и наличии ее питания, только после этого заниматься диагностикой модуля ЭБУ.
2. При подключении диагностического сканера к разъему последний выдает некорректные данные, которые вызывают большие сомнения. Проще говоря, данные совершено отличаются от тех, которые должны быть. При выходе из строя контроллера сканер и вовсе может не подключиться.
3. Сбои в работе двигателя, троение, авто не заводится или заводится с трудом. При этом объективных причин для подобных явлений не наблюдается.
4. Пропуски зажигания при исправном состоянии системы зажигания.
5. Вентилятор перед радиатором включается самопроизвольно.
6. Без видимых причин перегорают предохранители, причем разные. Обычно предохранители перегорают из-за скачков напряжения бортовой сети или при коротком замыкании в цепи, но если диагностика не выявляет таких проблем, то проблема с ЭСУД.
7. Импульсы с датчиков не поступают или поступают, но неравномерно.
8. Неправильная работа педали газа. Особенно это касается электронной педали: когда водитель нажимает на нее, она либо не отвечает, либо делает это с опозданием.
9. Повреждения на корпусе устройства или контактах, например, следы подгорания на клеммных колодках.

Характеристика ЭБУ

Со всей необходимой информацией относительно работы блока мы предлагаем ознакомиться ниже.

Где находится блок?

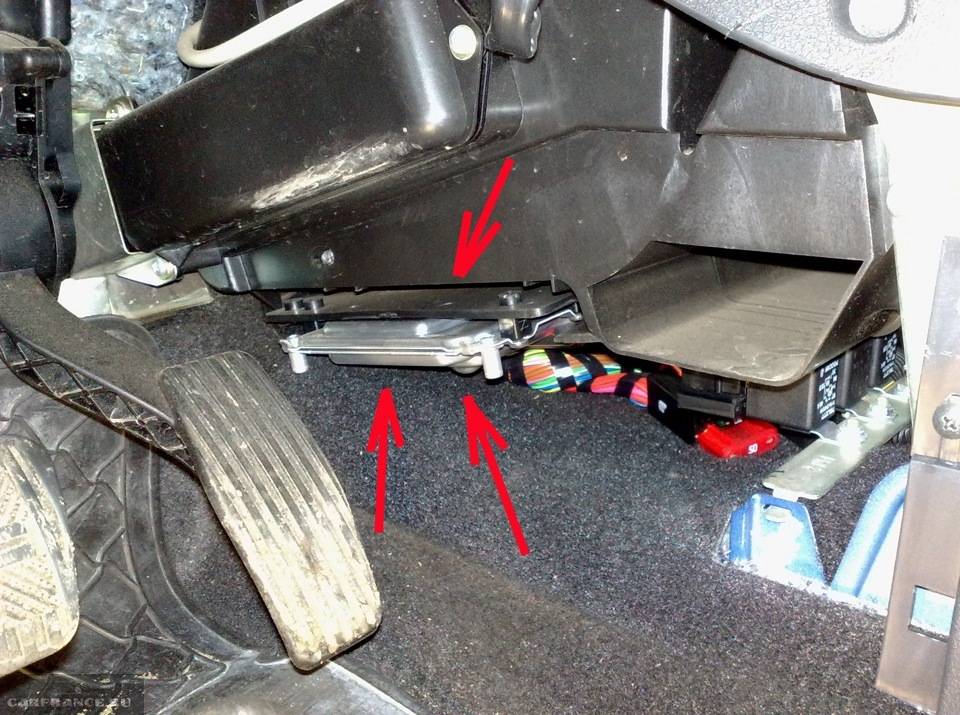

Блок управления двигателем автомобиля Лада Калина, Калина 2 или Гранта располагается од центральной консолью салона. Чтобы добраться до него, необходимо только снять панель. Как известно, отечественные инженеры всегда славились своими бессмысленными и «беспощадными» решениями в плане сборки машин, поэтому место размещения блока ЭСУД выбрано бездумно. На практике такое устройство часто выходит из строя в результате попадания на него влаги, поэтому многие автовладельцы решают перенести блок, чтобы он мог стоять в более безопасном месте.

Место расположения ЭБУ

Особенности работы

Итак, управляющий блок электронной системы управления двигателем предназначен для контроля состояния всех узлов и передачи импульсов мотору. На сам блок ЭСУД осуществляется передача информации от различных датчиков, предназначенных для мониторинга работы того или иного механизма или системы. Информация обрабатывается без перерывов, в результате чего все узлы могут работать слаженно. Кроме того, блок ЭСУД производит управление системами, предназначенными для контроля уровня токсичности выхлопных газов.

Данные, которые собирает ЭБУ Лада Гранта или Приора, являют собой разные характеристики. Например, регулятор ДМРВ осуществляет контроль фиксации массового расхода мотором — чем больше силовой агрегат потребляет воздуха, тем лучше будет его динамика. Но если нормированные показатели будут превышаться, это приведет к перерасходу бензина, соответственно, своевременная проверка параметров позволит предотвратить возможные неисправности.

Помимо этого, блок ЭСУД фиксирует информацию:

• о положении коленчатого и распределительного валов;
• о температура антифриза в системе охлаждения;
• о температуре всасываемого воздуха;
• об уровне напряжения в электроцепи авто;
• о возможном содержании примесей в отработанных газах;
• о скорости движения транспортного средства;
• о колебательной амплитуде кузова (автор видео — Low Customs).

В соответствии с полученной информацией «мозги» осуществляется проверка работоспособности основных систем, в том числе диагностической. Что касается последней, то она является одной из наиболее значимых, поскольку при выявлении той или иной неисправности именно эта система сможет оповестить автовладельца о проблеме. Информация о поломках передается посредством появления контрольной лампочки на приборной панели. Вне зависимости от модели блока ЭСУД, устройство будет хранить в своей памяти коды ошибок, которые позволят автовладельцу максимально точно определить неисправность. Такая информация может потребоваться в том случае, если понадобится распиновка устройства.

Следует также отметить, что ЭБУ имеет несколько видов памяти:

1. Первый тип — ППЗУ. В этой памяти содержатся все необходимые управляющие схемы, также эта память фиксирует команды в определенной последовательности. В ППЗУ заложены данные о калибровке различных процессов, которые зависят от мощности силового агрегата и его типа, веса транспортного средства в целом и прочих моментов. Нужно отметить, что этот вид памяти никак не зависит от источников напряжения, поэтому даже если устройство не будет питаться от сети, вся информация в памяти все равно сохранится.
2. Второй тип — это ОЗУ. Этот тип памяти всегда должен питаться от бортовой сети, в противном случае вся информация о кодах диагностики будет удалена. В этом блоке сохраняются все данные, которые нужные блоку ЭСУД для расчетов.
3. Следующий тип — ЭРПЗУ, что дословно расшифровывается как электрически программируемое запоминающее устройство. Основным предназначением этого блока является хранение комбинаций для иммобилайзера. Отсутствие данных паролей в памяти или их несоответствие с данными на ключе приведет к невозможности запуска мотора. Следует отметить, что в данном случае данные также хранятся постоянно (автор видео — Андрей Помазанов).

Видео: Эбу Калина 2 Где Находится

ЭБУ в Калине залил антифриз. что мне делать?

После удаления блока, заполненного антифризом, необходимо провести его первоначальную проверку. Для этого удалите 4 винта с помощью отвертки «звездочка». Затем медленно снимите пульт управления для визуального осмотра. Наиболее распространенная неисправность. сжигание выходного ключа управления катушкой зажигания. В этом случае ремонт не поможет.

Из-за такой неисправности Lada Kalina начинает работать только на 2 цилиндрах, а иногда и вовсе отказывается запускаться. Вы можете справиться с подобной проблемой в больничной мастерской. Там они уберут поврежденный элемент, проведут его стирку и сушку. На втором месте стоит частота выгорания платы. Обнаружить такой дефект несложно: характерное почернение доски не оставит сомнений.

Можно ли отремонтировать ЭБУ в этом случае? Ответ на этот вопрос можно дать только в сервисном центре, но опыт показывает, что ремонт здесь не поможет. Требуется полная замена. Бывает, что иногда мозговая цепь сильно повреждена. Если это произойдет, владелец автомобиля может легко выйти. Чтобы восстановить работоспособность автомобиля, вам нужно немного отремонтировать:

1. протрите устройство сухой тканью;
2. несколько раз промойте WD-40 и продуйте компрессор;
3. несколько раз промыть спиртом и снова промыть компрессором;
4. хорошо сохнуть, иначе Лада Калина не сдвинется с места;
5. сушка занимает не менее 1-2 часов.

Взаимозаменяемость ЭБУ с Лада Калина

Я принесу Таблица взаимозаменяемости для ЭБУ Калина. Эта информация была проверена не мной лично, а одним уважаемым мастером для меня. Взаимозаменяемость этих устройств относится только к устройствам с заводской прошивкой (т. Е. После установки вам не нужно перерабатывать устройство для вашего двигателя и датчиков). Да, в каждом ряду блочная раскладка, версия прошивки и класс токсичности.

1. Bosch 21114-1411020-40 с программным обеспечением B104CR01 (02) Euro3 (в моем случае это был этот), который можно заменить на:
2. VS 21114-1411020-40 с программным обеспечением B102QQ05 (CR06) Euro3;
3. Bosch 11183-1411020-02 с программным обеспечением B101CR01 (02) Euro2.

Есть одна особенность. Если в вашем автомобиле есть кондиционер, то версия прошивки должна быть B104CR02, а не другая, в противном случае двигатель не будет компенсировать нагрузку от кондиционера. Но поскольку в этой статье речь идет об автомобиле без него, мы можем игнорировать последние 2 цифры прошивки.

Все вышеперечисленные устройства Bosch могут быть заменены на домашние устройства 7,2 и 7,2 января.

Внутренние блоки все Euro 2, кроме M73. они Euro3. Январь 7.2 и 7.2 агрегаты производятся Avtel или Itelma (Euro2) для Калины 1.6l 8V: 7.2 11183-1411020-21 (22) с программным обеспечением A (I) 201CO56 (57) (58); 7.2 11183-1411020-21 (22) с программным обеспечением A (I) 201CP57. На этих блоках нет кондиционера, насколько я понимаю И, собственно, агрегаты М73, которые подходят под Калин. Все эти блоки Евро 3: M73 21114-1411020-41 с программным обеспечением A303CE05 (CF06) Euro3 (поддержка кондиционирования воздуха); M73 21114-1411020-42 с программным обеспечением I303CE05 (CF06) Euro3 (поддержка кондиционера).

Таким образом, все перечисленные ЭБУ с классом токсичности Euro3 могут быть изменены, вы можете менять друг друга без колебаний (только если у них есть заводская прошивка). Также возможно заменить устройство класса Euro3 на устройство класса Euro2, но обратное невозможно. Все наклейки размещены на белом планшете, прикрепленном к крышке компьютера. Далее считаю необходимым рассмотреть вопрос о замене агрегата на подержанный и стоящий иммобилайзер, так как в этом случае есть одна неприятная особенность.
