Особенности конструкции и спецификации ДВС
Конструкция двигателя K7J (производитель Automobile Dacia, Румыния) 1.4 л/75 л.с. унаследована от достаточно старых моторов корпорации Рено 80-х годов разработки (серия ExJ) и поэтому выглядит несколько архаично: здесь и непривычный цепной привод масляного насоса, использовавшийся на агрегатах с нижним расположением распределительных валов, и древние коромысла ГРМ. Остальные решения двигателя 1.4 стандартны и ничем не отличаются от других четырехтактных 4-цилиндровых одновальных моторов типа SOHC: расположение цилиндров рядное вертикальное, 2 клапана на цилиндр, привод ГРМ от зубчатого ремня, жидкостное охлаждение и комбинированная система смазки (на наиболее нагруженные детали ДВС смазка подается под давлением, ко всем прочим – простым разбрызгиванием). K7J составляет более 400 тыс. км пробега. Мотор 1.4 обеспечивает автомобилю следующую динамику: максималка равна 162 км/ч, сотню набирает за 13 секунд.
Двигатель Рено Логан K7M 710 и его преемник K7M 800 (производства все той же Automobile Dacia) 1.6 л и 86 л.с. (K7M 800 – 82 л.с.) по конструкции практически полностью совпадают с K7J, также имеют жидкостное охлаждение, но обладают увеличенным на 10,5 мм ходом поршня, полученным за счет изменения высоты блока. Также используются другие сцепление и маховик (большего диаметра), а картер коробки передач имеет незначительные изменения формы. Ресурс K7M тоже превышает 400 тысяч км по пробегу. Динамические характеристики мотора: скорость на максимуме 172 км/ч, 100 км/ч – за 11.9 сек в отличие от 1.4.
Наибольшие отличия в конструкции и характеристиках наблюдаются у двигателя K4M, несмотря на то что этот ДВС 1.6 л и 102 л.с. также является лишь очередным развитием серии K7M. Абсолютно новая 16-клапанная головка блока цилиндров с двумя облегченными распределительными валами и новой поршневой системой. Здесь, наконец, устранена необходимость постоянной регулировки клапанов ДВС через достаточно короткие пробеги, устранена простым применением общеизвестных гидрокомпенсаторов. Мотор ускоряет авто до 100 км/ч за 10.5 сек, достигая максимума в 180 км – совсем неплохие характеристики. Откровенно слабых мест в этом агрегате уже нет: в систему внесены необходимые изменения в части помпы и термостата, доработке подвергся и модуль зажигания.
Двигатель Рено Логан, характеристики двигателей Renault Logan
Двигатель Рено Логан сегодня определяет не только общую цену бюджетного автомобиля, но и расход топлива, динамику бюджетного седана. Сейчас подробно расскажем о двигателях Logan первого и второго поколения автомобиля
Особе внимание обратим на двигатели для российского рынка, а так же немного поговорим и о версиях силовых агрегатов, которые предлагаются на других рынках
Итак, первое поколение Renault Logan появилось в нашей стране в 2005 году с двумя бензиновыми двигателями имеющими 8-клапанный механизм газораспределения и ремень в приводе ГРМ. Это двигатели 1.4 MPi и 1.6 MPi. Сами двигатели являлись ближайшими родственниками, поскольку конструктивно были схожи, разница была лишь в рабочем объеме.
Система питания, это распределенный впрыск топлива (нормы токсичности Евро-2). Мощность мотора объемом 1.4 литра составляла 75 л.с., двигатель 1.6 при Евро-2 выдавал до 87 л.с. Однако при увеличении экологического стандарта до Евро-4 мощность снизилась до 82-83 лошадиных сил. Двигатель 1.4 MPi имел заводской индекс K7J более мощная модель двигателя Логана 1.6 литра получила индекс K7M.
- Комплектация
- Технические характеристики
Технические характеристики
| Кузов | |
| Тип кузова | седан |
| Количество мест | 5 |
| Количество дверей | 4 |
| Трансмиссия | |
| Привод | передний |
| Коробка передач | механическая |
| Количество передач | 5 |
| Двигатель | |
| Объем | 1,6 (1598 см 3 ) |
| Тип двигателя | бензиновый |
| Расположение двигателя | спереди поперечно |
| Тип впрыска | распределенный впрыск |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 2 |
| Номинальная мощность | 62 кВт / 84 л.с. (при 5500 об./мин.) |
| Макс. крутящий момент | 124 Нм (при 3000 об./мин. ) |
| Газораспределительный механизм | DOHC |
| Расположение цилиндров | рядный |
| Диаметр цилиндра | 79 мм |
| Ход поршня | 80 мм |
| Степень сжатия | 9.5 |
| Колеса | |
| Передняя шина | 185 / 65 / R15 |
| Задняя шина | 185 / 65 / R15 |
| Запасное колесо | полноразмерное |
| Передние диски | 15″ |
| Задние диски | 15″ |
| Габариты | |
| Высота (мм) | 1534 |
| Длина (мм) | 4288 |
| Ширина (мм) | 1740 |
| Клиренс (мм) | 155 |
| Колесная база (мм) | 2630 |
| Колея передних колес (мм) | 1481 |
| Колея задних колес (мм) | 1470 |
| Диаметр разворота (метров) | 10,5 |
| Объем багажника минимальный (литров) | 510 |
| Объем багажника максимальный (литров) | 510 |
| Масса | |
| Снаряженная маса (кг) | 980 |
| Полная разрешенная масса (кг) | 1540 |
| Динамические характеристики | |
| Коэффициент аэродинамического сопротивления | 0,36 |
| Максимальная скорость | 175 |
| Время разгона до 100 км/ч | 11,5 |
| Расход топлива | |
| Городский цикл (л/100 км) | 10 |
| Загородный цикл | 5,9 |
| Смешаный цикл | 7,3 |
| Вместимость топливного бака | 50 |
| Рекомендуемый тип топлива | Аи-95 |
| Цена | 402 000 руб. |
Цены, указанные на данную комплектацию, предоставлены официальными источниками и являются рекомендованными розничными ценами. Данные цены не учитывают специальные предложения непосредственно продавцов (льготы по оплате, страховке и т. п.).
Сейчас читают: Электросхемы — Renault Logan / Рено Логан
Базовая комплектация может отличаться от предлагаемых дилером по наличию дополнительных опций и цене.
| Производитель / модель | Цена, руб. |
| Lifan Breez Sedan 1.3 MPI (65 кВт/89 л.с.) 4×2 МКПП BX | 334 900 |
| Renault Logan 1.4 (55 кВт/75 л.с.) МКПП Authentique | 349 000 |
| FAW V5 1.5 (75 кВт/102 л.с.) МКПП Comfort | 412 000 |
| Citroen C-Elysee 1.2 VTi (53 кВт/72 л.с.) МКПП Dynamique | 455 900 |
| Peugeot 301 1.2 VTi (53 кВт/72 л.с.) МКПП Access | 455 900 |
При поиске аналогов используется схожесть следующих параметров:
- тип кузова,
- тип привода,
- тип коробки передач,
- объём двигателя,
- мощность двигателя,
- габариты автомобиля,
- вес автомобиля.
Данный агрегат имеет заводской индекс K7J, является бензиновым и первым в линейке Рено Логан. Остальные силовые агрегаты объемом 1.6 литра являются лишь дальнейшим усовершенствованием конструкции этого двигателя с помощью увеличения хода поршня и объема двигателя. Этот агрегат производится в Румынии на заводе Dacia и является логическим продолжением, по своему устройству, линейки моторов французского производителя 80-х годов. По своей конструкции он является классическим двигателем для своего сегмента:
- силовой агрегат имеет 4 цилиндра и 8 клапанов, то есть по 2 клапана на цилиндр, расположение цилиндров вертикальное, рядное;
- привод ГРМ осуществляется от зубчатого ремня.
Заявленный ресурс агрегата составляет 200 000 километров, однако многим автолюбителям с легкостью удавалось преодолеть данную отметку. Известны случаи достижения пробега в 400 000 километров без проведения капитального ремонта.
Всему виной крутящий момент мощностью всего в 115 ньютон-метров, ввиду достаточно архаичного устройства агрегата 1.4. Однако невысокая динамика компенсируется умеренным расходом топлива для данной модификации и своих лет выпуска и хорошими показателями надежности и ресурса двигателя.
Схемы электросистем Рено Логан
На автомобиле применяют электрооборудование постоянного тока номинальным напряжением 12 В.
Электрооборудование автомобиля выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой», которая выполняет функцию второго провода. В свою очередь, роль «массы» выполняет кузов автомобиля.
Питание потребителей осуществляется от аккумуляторной батареи (при неработающем двигателе) и генератора (при работающем двигателе).
Особенностью схемы электрооборудования является подключение ряда элементов (омыватели стекол, плафоны освещения салона, замки дверей и пр.) через электронный блок управления электрооборудованием салона и противоугонной сигнализацией.
Электронный блок позволяет задерживать включение и отключение электроприборов, изменять длительность паузы в их работе в зависимости от выбранного алгоритма управления.
Схема 1. Цепь зарядки аккумулятора.
Схема 2. Топливный насос и датчик уровня топлива
Схема 3a. Схема системы управления двигателем
Схема 3b. Схема системы управления двигателем
Схема 5. Система пуска двигателя
Схема 6. Указатель поворота и аварийная сигнализация
…и несколько «ложек дёгтя»
Среди основных недостатков двигателя владельцы «Логанов», «Сандеро», «Ларгусов» и их «собратьев» по силовому агрегату чаще всего отмечают:
- вибронагруженность и излишнюю шумность, что для моторов с чугунными блоками не слишком характерно;
- довольно нескромный «аппетит»: без малого ведро бензина на «сотню» по городу – многовато для моторчика с такой отдачей (многие современные 16-клапанные двигатели такого литража мощностью 105-120 л.с. потребляют не больше, а то и меньше этого количества);
- подтекание рабочих жидкостей (масла – через лобовой сальник коленчатого вала, и антифриза – через соединения системы охлаждения или склонный к растрескиванию корпус термостата);
- появление трещин в крышке катушки зажигания и, как следствие, попадание внутрь влаги, вызывающей перебои в работе двигателя (но это относится лишь к моторам с индексом «710», выпускавшимся в 2004-2010 годах и «800» до 2012-го года, после уже стала применяться катушка другой модели, лишённая этого недостатка);
- необходимость частой (через два-три десятка тысяч км) регулировки клапанов из-за отсутствия гидрокомпенсаторов;
- «плавающие» обороты, обычно возникающие из-за загрязнения регулятора холостого хода и по ряду иных причин, в частности, из-за подсоса воздуха через рассохшиеся прокладки впускного коллектора.
Касаемо серьёзных неисправностей, наиболее распространённая – обрыв ремня ГРМ. Сама по себе она не столь уж страшна, однако этот мотор относится к «группе риска» – у него, как и других с аналогичной конструкцией камеры сгорания и клапанного механизма, при обрыве ремня возможно столкновение поршня при подходе к ВМТ с зависшим клапаном. А погнутый клапан или (реже) повреждённый поршень – проблема уже совершенно иного порядка и совсем другого уровня затрат.
Поэтому владельцам автомобилей с мотором К7М следует придерживаться простого, но очень эффективного правила: не сто́ит дожидаться, когда состояние ремня покажется вам неудовлетворительным при визуальном осмотре; меняйте его не позднее, чем через 60 тысяч километров – именно такой ресурс установлен для этой детали производителем.
Бензонасос
Неисправность топливного насоса или элементов цепи его питания может привести к тому, что стартер двигателя Рено Логан крутит и машина все равно не заводится будь то мороз или теплая погода. Питающая проводка включает реле и предохранитель, расположенные под капотом. На каждом поколении – свои обозначения:
- Фаза 1 – реле К5 и белый предохранитель на 25А F03.
- Фаза 2 – реле Er3 и предохранитель на 20А, установленный рядом.
Первоначально удостоверяемся в отсутствии питания, приходящего на топливный насос с помощью мультиметра или лампы. Вынув подходящими щипцами предохранительный элемент посмотреть на целостность нити внутри него. Повредить деталь могло короткое замыкание в цепи, например – сгоревший бензонасос. Почистив и соединив контакты под предохранитель проводком, включаем зажигание.

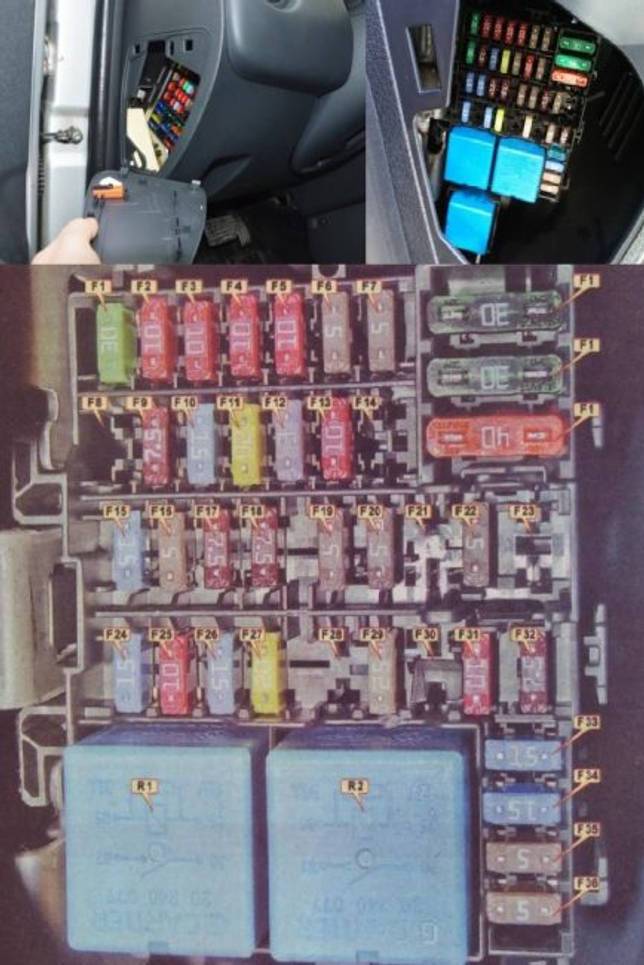

Предохранительный блок в салоне
Находится он в нижней части торпеды в левой ее стороне у водительского места и прикрыт пластиковой крышкой. Рядом с блоком можно увидеть ручку открытия капота.
Система предохранителей несет ответственность за работу:
- световой сигнализации
- охранной системы авто
- отопительной печки и прикуривателя
- электрического оборудования (кондиционер, стеклоподъемники дверей, задний стеклоочиститель, дальний и ближний свет фар, указатели поворотов).
За работу прикуривателя отвечает элемент F33.
На электрических цепях небольшой мощности в автомобиле Рено Сандеро применяют простейшие плавкие вставки, а для более мощных используют реле.
Процесс снятия, замены блоков предохранителей
Дело не сложное, но поменять блок гораздо проблематичнее.
Салон авто
Процедура выглядит так.
- Снять плюсовую клемму с аккумулятора.
- Демонтировать крышку монтажного блока.
- Здесь имеется два винта под крестовую отвертку – нужно их открутить.
- После этого можно аккуратно вынуть блок с посадочного места.
- Далее потребуется отсоединить контактную группу модуля от машины и полностью снять устройство с автомобиля.
Главный фактор – все делать предельно осторожно, тонкие провода и чувствительные клеммы легко повредить при рывке или неосторожном движении
Подкапотное пространство
Процедура выглядит также, как и в салоне Логана. Сначала демонтируется крышка монтажного блока. Затем освобождаются крепежные винты, и модуль вынимается с посадочного места.
Здесь также на обратной стороне имеются выводы проводки, которые нужно аккуратно отключить для полного снятия устройства.
Устройство
Порядок работы цилиндров: 1-3-4-2. Отсчет ведется от маховика. Ниже представлено изображение устройства мотора и описание его частей:
Устройство двигателя Рено Логан 1.4 8 клапанов
1-ремень привода вспомогательных агрегатов; 2-шкив привода вспомогательных агрегатов; 3-направляющая трубка указателя уровня масла; 4-опорный кронштейн впускного трубопровода; 5-Нижняя крышка ремня привода ГРМ; 6-впускной трубопровод; 7-дроссельный узел; 8-Верхняя крышка ремня привода ГРМ; 9-крышка маслозаливной горловины; 10-катушка зажигания; 11-шкив насоса ГУР; 12-генератор; 13-опорный ролик; 14-ролик натяжного устройства; 15-шкив компрессора кондиционера; 16-поддон картера.

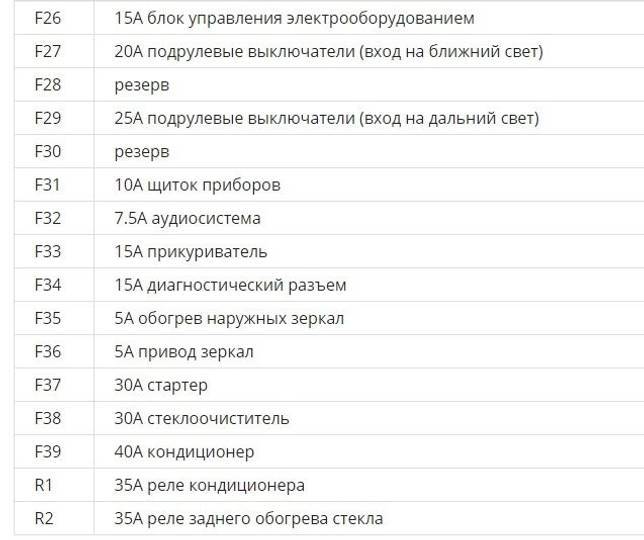

Предохранители и реле (назначение и расположение предохранителей) renault logan / рено логан
| Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля сбоку панели приборов с левой стороны и в подкапотном пространстве с левой и правой стороны аккумуляторной батареи. |
Предохранители можно извлечь и проверить визуально. Если вам не удается извлечь предохранитель руками, вы можете использовать специальный пинцет. Перегоревший предохранитель легко идентифицировать по поврежденному элементу . Вы также можете проверить предохранитель на наличие электропроводности при помощи омметра или тестера для проверки электрической цепи на обрыв — если электропроводности нет, предохранитель перегорел. На каждом предохранителе указан номинал. Учтите, что предохранитель можно заменять только предохранителем такого же номинала. Запасные предохранители расположены в блоке предохранителей. Если вы используете запасной предохранитель, всегда заменяйте его при первой же возможности, чтобы в блоке всегда были запасные предохранители различных номиналов.
Предупреждение! Ни в коем случае не устанавливайте предохранитель большего номинала и не соединяйте выводы проводов подручными средствами вместо использования предохранителя, так как это может стать причиной повреждения электрической цепи и возгорания.
Если предохранитель перегорел, обязательно проверьте электрическую цепь на наличие следов короткого замыкания. Проверьте систему на наличие оголенных проводов или проводов с истертой, расплавленной или прогоревшей изоляцией. Если вы замените предохранитель, прежде чем установите причину его повреждения, новый предохранитель также перегорит.
Иногда предохранитель может перегорать или становиться причиной размыкания электрического контура без видимых причин. Коррозия предохранителя и выводов блока предохранителей может стать причиной повреждения контактов предохранителя. В таком случае удалите следы коррозии при помощи щетки с металлическим ворсом или наждачной бумаги, затем распылите на выводы предохранителя средство для очистки электрических контактов.
Как проверить генератор на опель вектра а
P0172 p0175 ошибка тойота
Ошибка р0253 киа бонго
Схема отопителя лада веста
- Схема двигателя иж планета 3
Замена и ремонт деталей монтажного блока
Подобные узлы на современных автомобилях делаются необслуживаемыми. Блочная конструкция не подразумевает возможности ремонта или замены отдельных частей.
Некоторые автомобилисты пытаются перепаивать контактные группы или менять отдельные части блока. Процедура завершается успешно, но долговечность ремонта остается под сомнением.
Логан не заводится, перегорает предохранитель f19
Если постоянно горит 9 вставка – проблема скрывается в работе модуля АБС. Устройство запитано отдельно от общей магистрали. При этом, управление модулем происходит через ЭБУ. Головной блок видит, что механизм поврежден (отключен) и не дает запустить силовую установку.
При подобной проблеме следует тщательно проверить все провода и датчики системы.
Не заводится стартер, не крутит, реле щелкает
Самыми распространенными причинами являются.
- Износ щеток стартера. Когда нет питания – устройство работать не будет.
- Поломка бендикса или втягиваюшего реле.
- Отошел или окислился силовой провод, что препятствует нормальному прохождению электричества.
- Повреждены обмотки мотора.
Изначально следует показать машину проверенному мастеру для диагностики. .
Led на Логан, обманка из реле
Когда пользователь хочет установить на машину новый, диодный свет, часто возникают проблемы с работой обновленной оптики. При постоянном мерцании диода или прочих неприятностях следует понимать, что сопротивление и принцип действия диода отличается от классической системы.
Решается проблема просто. Для исправления «бага» требуется врезать в проводку обычную релюшку. Как это сделать указано на схеме.
Особенности конструкции БЦ Renault K7M
Блок цилиндров, в сборе с ГБЦ, сцеплением и КПП, образуют общий механизм — силовой агрегат. Он крепится на трёх резинометаллических, опорах в отсеке для мотора. К картеру МКПП крепятся опоры расположенные сзади и слева БЦ. Правая опора имеет соединение с крышкой привода ГРМ.
БЦ двигателя к9м отлит из особо прочного чугуна. Гильз БЦ не имеет. Цилиндры рассверлены прямо в блоке. В нижней, внутренней части БЦ находятся пять опор, предназначенных для коренных подшипников коленвала. Они имеют съёмные крышки, крепящиеся болтами к БЦ. Отверстия для коренных подшипников, проходят обработку, в сборе с установленными крышками. Поэтому последние, нельзя менять местами. Чтобы не перепутать крышки местами на них нанесена нумерация, которая начинается со стороны КПП. На торцах средней опоры имеются гнёзда для установки упорных полуколец. Которые препятствуют осевому смещению коленчатого вала.
Подшипники скольжения коленвала сделаны из тонкостенной прочной стали, имеющей антифрикционное покрытие. Коленчатый вал имеет конструкцию с 5ю коренными и 4мя шатунными шайками. Для балансировки, на коленвалу сделаны противовесы. В валу просверлены каналы, предназначенные для поступления масла к трущимся поверхностям подшипников скольжения КВ.
Впереди коленвала мотора К7М находятся: звёздочка, приводящая масляный насос в работу, шкив с зубцами привода ГРМ и шкив, приводящий в работу вспомогательные механизмы. В шкивах, ГРМ и вспомогательных механизмов имеются выступы, входящие в проточку, имеющуюся на носке КВ. Таким способом шкивы фиксируются от проворачивания. К фланцу КВ болтами крепиться маховик. На нём напрессован венец из стали, необходимый для запуска мотора стартером. Так же, на маховике имеется венец с зубцами для датчика, указывающего положение коленвала.
Шатуны имеют двутавровое сечение, выполненные из прочной стали. Шатуны имеют крышки, которые крепятся к ним болтами и гайками.
Пальцы в поршнях имеют трубчатое сечение, выполненные из стали. Пальцы, наглухо запрессованные в шатуны, легко вращаются в гнёздах поршня. Сам поршень сделан из алюминия. Конструкция поршня сложная. Юбка имеет овальную и бочкообразную форму. Сверху поршня имеется три канавки. Они проточены для установки колец. Сверху находятся компрессионные, нижние, как обычно, маслосъёмные кольца.
Работа системы управления двигателя Рено Логан
При включении зажигания ЭБУ активирует систему управления: включает топливный насос для создания необходимого давления в топливной рампе и обрабатывает сигналы датчиков температуры охлаждающей
жидкости и положения дроссельной заслонки для расчета состава топливовоздушной смеси при пуске двигателя. Если в течение этого времени проворачивание коленчатого вала стартером не началось, ЭБУ
через 2 с выключает топливный насос и вновь включает его после начала проворачивания.
При работе двигателя ЭБУ обрабатывает информацию датчиков (положения коленчатого вала, положения дроссельной заслонки, температуры охлаждающей жидкости, абсолютного давления воздуха, температуры
воздуха на впуске, скорости автомобиля, концентрации кислорода в отработавших газах, давления гидроусилителя руля). ЭБУ в зависимости от режима работы двигателя управляет работой форсунок,
катушки зажигания, регулятора холостого хода, клапана продувки адсорбера, вентилятора системы охлаждения двигателя. При включении кондиционера ЭБУ увеличивает частоту вращения коленчатого вала
двигателя на холостом ходу и подает сигнал на включение муфты компрессора кондиционера. Угол опережения зажигания ЭБУ рассчитывает в зависимости от частоты вращения коленчатого вала двигателя,
нагрузки на двигатель и температуры охлаждающей жидкости.
Состав смеси регулируется длительностью управляющего импульса, подаваемого на форсунки, — чем длиннее импульс, тем больше подача топлива, и наоборот.
При отсутствии сигнала с датчика положения коленчатого вала (вал не вращается или неисправен датчик и его цепи) ЭБУ отключает подачу топлива в цилиндры. Подача топлива отключается и при
выключении зажигания, что предотвращает самовоспламенение смеси в цилиндрах двигателя.
Во время торможения двигателем (при включенной передаче и сцеплении), когда дроссельная заслонка полностью закрыта, а частота вращения коленчатого вала двигателя велика, впрыск топлива не
производится для снижения токсичности отработавших газов.
При падении напряжения в бортовой сети автомобиля ЭБУ увеличивает время накопления энергии в катушке зажигания (для надежного поджигания горючей смеси) и длительность импульса впрыска (для
компенсации увеличения времени открытия форсунки). При возрастании напряжения в бортовой сети время накопления энергии в катушке зажигания и длительность подаваемого на форсунки импульса
уменьшаются.
ЭБУ управляет включением электровентилятора системы охлаждения (через реле) в зависимости от температуры двигателя, частоты вращения коленчатого вала и работы кондиционера (если он установлен).
Электровентилятор системы охлаждения включается, если температура охлаждающей жидкости превысит допустимое значение.
При обслуживании и ремонте системы управления двигателем Рено Логан всегда выключайте зажигание (в некоторых случаях необходимо отсоединить клемму провода от
«минусового» вывода аккумуляторной батареи). При проведении сварочных работ на автомобиле отсоединяйте жгуты проводов системы управления двигателем от ЭБУ. Перед сушкой автомобиля в сушильной
камере (после окраски) снимите ЭБУ. На работающем двигателе не отсоединяйте и не поправляйте колодки жгута проводов системы управления двигателем, а также клеммы проводов на выводах
аккумуляторной батареи. Не пускайте двигатель, если клеммы проводов на выводах аккумуляторной батареи и наконечники «массовых» проводов на двигателе не закреплены или загрязнены. ЭБУ содержит
электронные компоненты, которые могут быть повреждены статическим электричеством, поэтому не прикасайтесь руками к его выводам.
Силовая установка Рено Логан не заводится на горячую или на холодную, а стартер работает: первые действия
После трех-четырех безуспешных пусков длительностью до 7-10 секунд каждый необходимо прекратить любые операции с замком зажигания и приступить к анализу предпускового состояния систем обеспечения работоспособности ДВС. Большинство причин можно объединить в три группы факторов:
- Не качает бензонасос (нет поступления топлива).
- Нет искры на свечах.
- Проблемы с системой управления двигателем.
Быстрый выход из положения возможен при работающем топливном насосе (жужжит при включении зажигания). Если признаков исправной работы нагнетателя не наблюдается, сразу же необходимо перейти к анализу серьезных причин, изложенных во втором блоке.
Сложность дальнейшего расследования обусловлена проведением манипуляций вне водительского кресла и использованием дополнительного оборудования. Ряд работ выполняется с блоком реле и предохранителей, находящимся под капотом с левой стороны рядом с аккумулятором, одной из свечей зажигания, проводкой насоса, подающего бензин, различными сенсорами систем двигателя. Не стоит воспринимать этап как сложный – значительно труднее устранить скрип педали сцепления Renault Logan.
Масло в таких условиях становится более густым, мощность аккумулятора при температуре ниже нуля уменьшается, при этом общая нагрузка увеличивается – все это становится поводом для износа аккумулятора. Именно поэтому перед наступлением холодов рекомендуется заранее заряжать аккумулятор. Чтобы проверить уровень заряда АКБ, можно использовать вольтметр.
Что касается резиновых деталей в автомобиле, то они способны сохранять свой внешний вид и работоспособность даже при температуре до -25С. Однако резкое изменение температуры во время запуска холодного двигателя провоцирует появление трещин в патрубках. На фото изображены патрубки отопителя на Рено Логан.
| Силовой агрегат – вид справа | |
|---|---|
| Указатель | Элемент двигателя |
| Ремень привода вспомогательных агрегатов | |
| Шкив привода вспомогательных агрегатов | |
| Направляющая трубка | |
| Опорный кронштейн | |
| Нижняя крышка ремня привода | |
| Впускной трубопровод | |
| Дроссельный узел | |
| Верхняя крышка ремня привода | |
| Крышка маслозаливной горповины | |
| Катушка зажигания | |
| Шкив насоса гидроусилителя рулевого управления | |
| Генератор | |
| Опорный ролик | |
| Ролик натяжного устройства | |
| Шкив компрессора кондиционера | |
| Поддон картера |
Если обнаружена нестабильная работа двигателя, следует провести ряд следующих действий:
- Открыть капот автомобиля и потянуть на себя привод.
- Проверить уровень масла.
- Исследовать автомобиль на подтеки масла, бензина или других жидкостей.
- Проверить электропроводку на предмет целостности.
- Убедиться, что все высоковольтные кабеля находятся в нужных гнездах и свечах.
- Не закрывая капот, попробовать завести автомобиль, провернув ключ зажигания на указатель «М».
Если обнаружилось, что залиты свечи зажигания, рекомендуется использовать режим продувки свечей и цилиндров, который поможет убрать из цилиндров лишний бензин воздушным потоком. Нажать на акселератор, включить стартер и продуть свечи и цилиндр, после чего попробовать запустить двигатель в обычном порядке.
Тюнинг двигателя Renault Logan К7М 1.6
Чип тюнинг двигателя Рено Логан
Двигатель Logan K7M 800 можно убрать катализатор, вернуть его изначальную мощность 86 л.с., поставить выхлоп и прошить спорт прошивкой, может еще пару лошадей и добавите, но ничего существенно не изменится, кроме расхода топлива, теперь ваш мотор будет жрать побольше ))
Компрессор и турбина на Логан 1.6
Установка турбонаддува и компрессора, описана ЗДЕСЬ на примере 1.4 литрового движка и все это 1 в 1 применимо на 1.6 л. Мощность двигателя Логан 1.6 будет в среднем на 5-10 л.с. больше при аналогичном подходе. Забегая вперед… достигнуть большой мощности у вас не получится.
РЕЙТИНГ ДВИГАТЕЛЯ: 3+
Что даёт регулировка клапанов
Зазоры клапанов – расстояние между регулировочным болтом и приводным стержнем. Специалисты Renault оставляют зазоры для компенсации теплового расширения металлических деталей газораспределительного механизма.
Неправильно отрегулированные клапаны ускоряют износ деталей. При увеличенном зазоре клапана уменьшается мощность двигателя – цилиндр не заполняется топливом в достаточной мере.
Уменьшенный зазор клапана приводит к утере КПД горения топливной смеси из-за неполной компрессии. Возможно обгорание сёдел и появление нагара. Впоследствии потребуется ремонт ГРМ.
Основные неисправности и недостатки
Температура в этом случае может быть и низкой, но при этом мотор заводиться не будет. На Рено Логан температура при заводе является важным составляющим звеном. если у вас не заводится машина, то обязательно проверьте датчик температуры. Помните о том, что рабочая температура двигателя Рено Логан колеблется в пределах от 80 до 87 градусов по Цельсию.
Рено Логан на 1.4.л.
Стоит отметить тот факт, что в 2010 году K7M 710 двигатель был заменен на K7M 800. Это было сделано с целью подтянуть агрегат к экологической норме Евро-4. каких-либо конструктивных изменений при этом не произошло, но мощность немного понизилась. Стоит отметить, что и 14 модель и 16 имеют один существенный недостаток, который заключается в том, что на холостом ходу у них существенно плавают обороты.
В связи с этим возникает необходимость в регулировки клапанов. Не забывайте об этом, если в один прекрасный момент мотор начнет работать нестабильно. Рено Логан имеет привод ГРМ ременной. Это, разумеется, недостаток автомобиля. дело в том, что при обрыве ремня гнутся в двигателе клапана. Чтобы этого не произошло в обязательном порядке нужно время от времени проверять состояние этого конструктивного элемента. В соответствующей документации на автомобиль можно найти, с какой частотой это нужно делать.
Не стоит забывать и о том, что Рено Логан оснащается двигателями, которые создают высокую степень шума, а так же могут присутствовать здесь и вибрации. От этого избавиться практически невозможно. Да, можно повысить звукоизоляционные свойства движка, но при этом шум все равно будет слышан. Если возвращаться к вопросу, а какой мотор лучше, то стоит отметить, никакой принципиальной разницы между 1.4 и 1.6 не существует. Если взглянуть на них снаружи, то они практически идентичны. Мы уже отмечали, что единственное изменение коснулось объема.
Итак, подводя итог всему вышесказанному можно сказать, что Рено Логан — это автомобиль, который не лишен недостатков. У него достаточно шумный двигатель, который подвержен вибрациям. К тому же, оптимального варианта этого устройства в настоящее время не существует. Да, инженеры компании приблизили его значения к международным стандартам, но все же до идеала еще далеко.
Сейчас читают: Система дистанционного запуска двигателя Renault Start
