Фаркоп на Рено Сандеро: установка своими руками

Установка фаркопа на рено сандеро

Кто из автовладельцев не хотел бы расширить возможности своей «ласточки»? В настоящее время подобное желание возникает у многих. И один из отличных способов воплотить это желание в жизнь – установить фаркоп. С ним грузовые возможности вашей машины перестают ограничиваться одним лишь багажником, авто обретает новые площади для перевозки достаточно серьезных грузов: лодок, квадроциклов, стройматериалов, велосипедов.

Приятно, что в нашем сервисе установка фаркопов – работа нередкая, у мастеров «рука набита» и монтаж ТСУ они делают на любые автомобили. Сегодня купить и установить фаркоп приехал владелец Рено Сандеро.

Клиент выбирал фаркоп для Renault Sandero из нескольких предложенных вариантов.

Польский: ТСУ G 004 Imiola. С типом шара A, нагрузками 1355/75 кг. Этот фаркоп на Рено Сандеро имеет в комплекте электрику для подключения габаритов, стопов, поворотников прицепа. Фирма-производитель существует на рынке уже 25 лет и прекрасно себя зарекомендовала. Цена фаркопа на Рено Сандеро – чуть меньше восьми тысяч (цена действительна на 28.10.2015)

Российский: ТСУ 1432-A Bosal-VFM. Его мастера смогут установить с подрезкой бампера, выдерживаемые нагрузки – 1100/75, тип шара – А. Отдельно нужно будет приобрести необходимый набор электрики.

Словацкий: ТСУ D040A Galia. Этот фаркоп на Renault Sandero полностью оцинкованный, имеет шар типа А, установка фаркопа проходит без снятия бампера и его выреза. Нагрузки -1200/75 килограмм, а вес самого ТСУ – 16 кг.

Все представленные фаркопы можно купить и установить прямо у нас.

Наш клиент принял решение купить и установить на Рено Сандеро фаркоп отечественный, фирмы «Bosal-VFM». Ребята справились с его монтажом за четыре часа.

Напомним, все предлагаемые нами фаркопы сертифицированы. Клиент может быть уверен в качестве – даем гарантию! К тому же, сертифицированная установка фаркопов, которую производят мастера нашего сервиса, позволяет вашему авто оставаться на гарантии.

Ждем всех, кто, как и владелец Renault Sandero, решит расширить возможности своего автомобиля.

Установка фаркопа на Рено

Монтаж фаркопного устройства на хэтчбэке Renault выполняется со вспомогательного этапа:

• Снятие обшивки багажного отделения;
• Очистка от посторонних предметов багажника;
• Извлечение всех элементов, которые могут воспламениться.

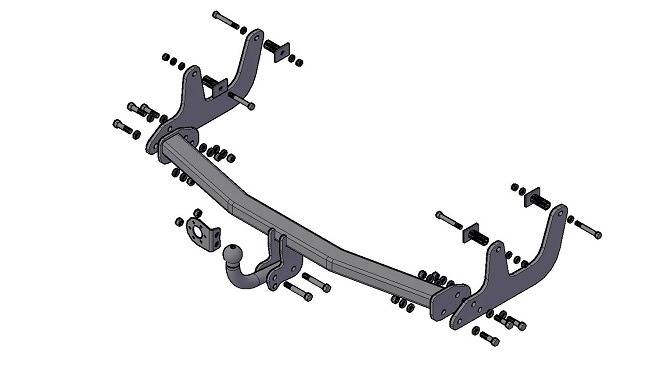

Чтобы правильно и грамотно все установить, вам потребуются чертежи. Сначала фиксируется временная деталь, позволяющая соединить кузов Сандеро с прицепной рамой. При предварительной установке, происходит «наживление» с помощью хомутов. В случае удачной примерки и если фаркоп сел, начинают готовить крепежные пазы. На чертежах все наглядно показывается, как должно быть. В днище багажного отсека создается отверстия на 12,5 мм, через которые с помощью болтов, шайб и гаек будет установлена вся сцепная конструкция.

Перед покупкой Дастера узнайте про него поподробнее посмотрев тест-драйв

При установке следует повысить несущую способность кузова Renault Sandero. Для крепления накладок через дно багажника просверливаются два отверстия, расположенные против нижних балок рамы автомобиля. Столь простая операция повысит прочность кузова Сандеро и защитит оси лонжеронов. Теперь необходимо выполнить качественно сварку мест, где крепится фаркоп на кузове Renault Sandero.

Купить фаркоп на автомобили Рено Сандеро, Сандеро Степвей (Renault Sandero/Sandero Stepwey)

Снижение стоимости на автомобили делает их доступными для большинства населения нашей планеты. Конечно, для некоторых людей машина необходима только для небольших поездок в черте города, но для других – это возможность реализации своих желаний, способ дополнительно заработать, шанс реально расширить свои возможности. Поэтому некоторые автолюбители дополнительно приобретают фаркопы, прицепы и аналогичные системы.

Подобная покупка позволяет осуществлять перевозку строительных материалов в больших количествах, так как размеры и грузоподъемность таких систем значительно выше, нежели аналогичные параметры обычного багажника. Это приобретение также просто необходимо для людей, которые любят путешествия и активный отдых на природе, так как предоставляют возможность перевозить легкие лодки, квадроциклы, водные мотоциклы и так далее. Естественно, что для этих конструкций просто необходимо надежное сцепное устройство или ТСУ.

Следует понимать, что размеры каждой автомобильной модели – строго индивидуальные, поэтому сцепное устройство важно подбирать именно по этому параметру. Конечно, всегда есть возможность создания ТСУ своими руками, особенно если учесть большое количество схем, чертежей и инструкций, доступных сегодня на просторах всемирной паутины

Но специалисты рекомендуют покупать сцепное устройство от профессиональных производителей. Такое ТСУ будет защищено гарантией качества, выполнено по всем установленным нормам и не подведет в самый неподходящий момент.

Казалось бы, легче всего купить сцепное устройство на популярную автомобильную марку, например, на Renault Sandero . Но всегда ли цена фаркопа на Рено Сандеро удовлетворит потребителя? Все зависит от того, где совершать покупку фаркопа Рено Сандреро или его аналога – фаркоп Рено Сандеро Степвей.

Как правильно выбрать продавца ТСУ на Renault Sandero ( Renault Sandero Stepway )?

Естественно, что большинство людей обращают, прежде всего, свое внимание на стоимость фаркопа Рено Сандеро или аналогичной системы для Renault Sandero Stepway. Но не всегда купить дешевле, значит выгоднее!. Где самые выгодные цены на нужные компоненты для Renault Sandero и Renault Sandero Stepway ? Естественно, в интернете

Но именно борьба за низкую стоимость фаркопа Рено Садеро может привести к очень неприятным последствиям, поэтому следует, помимо этой характеристики, обращать внимание и на некоторые другие нюансы:

Где самые выгодные цены на нужные компоненты для Renault Sandero и Renault Sandero Stepway ? Естественно, в интернете

Но именно борьба за низкую стоимость фаркопа Рено Садеро может привести к очень неприятным последствиям, поэтому следует, помимо этой характеристики, обращать внимание и на некоторые другие нюансы:

• Опыт сотрудников компании, от которого зависит правильность подбора нужного фаркопа Рено Сандеро.
• Время существования организации, то есть ее опытность в решении вопросов доставки и оплаты. Это гарантирует своевременную и быструю поставку купленной системы для Renault Sandero или Renault Sandero Stepway , а также отсутствие возможности факта мошенничества.
• Дополнительные возможности. Например, доступность всех необходимых схем или чертежей, профессионально составленных инструкций, помощь со стороны консультантов и так далее.

Всеми этими преимуществами, в полной мере, обладает компания «Регион-12», которая занимается распространением фаркопов Рено Сандеро от торговых марок Трейлер и Bosal , а также широкого ассортимента другой автомобильной продукции для большинства известных марок современных авто.

Характерные особенности предложенной продукции

Специалисты, а также простые автолюбители рекомендуют использовать продукцию Трейлер или Bosal по нескольким причинам:

• Поставить эти варианты на транспортное средство очень легко. Установка облегчается отсутствием необходимости предварительно разрезать бампер машины.
• Подключение фаркопа Рено Сандеро происходит очень быстро. Установка ускоряется, благодаря наличию электропакета, в который входит вся необходимая электрика и проводка.

Кстати, второй нюанс говорит о том, что такая система будет функционировать долго и надежно. Конечно, можно поставить продукцию от непонятного производителя или установить кустарную модель с неоригинальной проводкой.

Но электрика – не самое надежное оборудование, поэтому доверять стоит только оригинальной продукции. Только качественная электрика может гарантировать правильную работу всех электроэлементов прицепа, подсоединенных к энергосистеме авто, а значит, и общую безопасность во время дорожного движения.

Подключаем электрику

Установка своими руками, если использовать чертежи, ничего сложного нет, но нужно знать про электрику и иметь некоторые навыки. Для нормальной работы прицепа следует подвести электропроводку к нему. Это выполняется благодаря прокладыванию каналов для проводов, идущих от бортовой электросистемы автомобиля. Для выполнения данной процедуры следует определиться с наиболее рациональным вариантом пути и через просверленные отверстия проложить проводку, подсоединив все контакты, согласно цвету.

Монтаж соединительной розетки, связанной с электрокоммуникацией прицепа, производиться на кронштейне и болтах. Согласно цветовой схемы выполняется соединение вилочной розетки с проводами. На Сандеро при этой работе используется разъем на тринадцать жил. Подключение проводов к розетке происходит через высверленный проход в багажнике. Закрепив розетку, через канал протягивается проводка.

При несовпадении числа проводов на прицепе и на автомобиле Рено Сандеро придется использовать переходные устройства.

На подготовительной части провода пропаиваются. После чего просовываются через специальный трубчатый канал, гарантирующий защиту электрических элементов системы от неисправностей и повреждений. Провода фиксируются в узел и крепятся к внутренней стенке багажника. После они будут закрыты обшивкой. На последнем этапе следует проверить работоспособность всех элементов световой сигнализации на прицепе Рено Сандеро, начиная от габаритов и заканчивая поворотными фонарями.

Источник

Установка фаркопа на Рено Сандеро

• Описание и характеристики
• Изготовление своими руками
• Установка

«Рено» давно является практичным и долговечным авто, которое реализовывается по демократичным ценам. Несмотря на желание инженеров создавать модели машин для выполнения множества задач, сделать их достаточно вместительным для длительных путешествий, рыбалки, охоты или перевозки габаритных грузов не всегда получается.

«Рено Сандеро Степвей» — не исключение. Это легковое транспортное средство дополнительно оснастили прицепным устройством. Оно позволяет не заказывать грузовое такси для перевозки большого количества грузов и не покупать дорогой микроавтобус. Фаркоп на автомобиль — более дешевое средство для повышения грузоподъемности. К тому же он устанавливается и снимается за минуты.

Помимо грузоперевозок, приобретение фаркопа на «Рено Сандеро» имеет следующие преимущества:

• экономит топливо (не требуется покупать внедорожник для транспортировки материалов);
• защищает кузов от столкновений, снижая нагрузку на него в случае удара сзади.

Еще один вопрос: нужен ли блок согласования для фаркопа (приспособление для регулировки оптики)? С ним управление автомобилем будет комфортнее. Тем более смарт-коннект для фаркопа своими руками изготавливается довольно просто при помощи предохранителей и реле.

Описание и характеристики

Чтобы выбрать это приспособление, обратите внимание на его следующие характеристики:

• грузоподъемность;
• способ установки.

За фаркопом на машине требуется уход, который предполагает:

• прочистку разъемной колодки для подключения электрики;
• проверку крепежей и подтягивание болтов;
• смазку шара предназначенной для этого смазкой для предотвращения истирания и изнашивания.

Изготовление своими руками

В сети есть несколько чертежей фаркопов на Рено Сандеро и другие популярные модели. Чертежи фаркопов создаются собственноручно при использования специализированных программам для черчения. Кроме того, процесс изготовления предполагает наличие следующих инструментов:

• аппарат для сварки;
• дрель;
• шлифовальная машинка.

Сначала демонтируйте бампер машины. Затем приварите демонтированные проушины с отверстиями к будущей раме. Наметьте центр, где и будет установлен шар, выбрав место между траверсами в области бампера. Присоедините к центральной части уголки, которые придадут дополнительную жесткость и сформируют съемный узел. К полученной балке с углами привариваются и состыкуются с другими крепежами гайки. При изготовлении своими руками фаркопа на «Дастер 4х4» или «Рено Сандеро» помните о необходимости обеспечения подачи электрики к будущему прицепу для корректной работы оптики.

Установка

Рабочий процесс разбивается на несколько стадий:

• Распаковка изделия. Снимите пленку на ТСУ и клейкую ленту на крепежных изделиях.
• Прочтите и ознакомьтесь с инструкцией по монтажу.
• Снимите запаску. Одной из особенностей «Сандеро» является крепление запасного колеса под дном машины. Снимается оно при помощи лебедки, располагающейся внутри багажника возле защелки его крышки. Лебедочный ключ расположен в багажном отделении за правым задним фонарем. Для вставки ключа в лебедку приподнимите коврик багажного отделения.

• При необходимости демонтируйте защиту глушителя.
• Удалите заглушки, которые расположены в лонжеронах в отверстиях сбоку.
• Откройте отверстия для монтажа, находящиеся снаружи лонжеронов.
• С внешней стороны лонжеронов начните монтировать кронштейны для ТСУ.
• Удалите замок, удерживающий запасное колесо. В дальнейшем он будет установлен через балку фаркопа.
• Затяните соединения для болтов, поставьте запасное колесо.
• Если вы демонтировали защиту для глушителя, поставьте ее обратно.
• На балку установите разъем для штепселя и шар.
• Жгут проводки от ТСУ подсоедините к автомобильной проводке согласно схеме.

Выбираем прицепное устройство на Renault Sandero и Renault Sandero Stepway

В качестве шарового узла для Renault Sandero используют приспособления классов А и C. Первый тип – условно-съёмный узел, прикрепляемый на 2 болта. Демонтаж происходит гаечным ключом. Шар С – быстросъёмный автомат. Демонтируется одной рукой.

На рынке автомобильных товаров сегодня представлены фаркопы зарубежного и отечественного производства.

1. Galia (Словакия).

2. Bosal (Бельгия).

3. Enganches Aragon (Испания).

4. «Лидер-Плюс» (Россия).

5. Auto-Hak (Польша)

Тягово-сцепное устройство российских «Лидер-Плюс» и «Bosal-Автофлекс»отличается наименьшей стоимостью. Первый изготовитель комплектует фаркопы розеткой и кабелями для подсоединения к электрике авто, тогда как европейские марки предполагают дополнительное приобретение электрики. А словацкие и польские фаркопы не требуют демонтажа и вырезания бампера.

Мы рекомендуем тягово-сцепные устройства европейского производства Galia, Словакия. Данный продукт наиболее выгоден ввиду соотношения категорий цена-качество. Отличительная черта механизмов изготовителя – покрытие металла слоем цинка, защищающего от коррозии.

Мы не рекомендуем автолюбителям приобретать б/у фаркопы. Сэкономив, велика вероятность купить повреждённый механизм, который даст о себе знать в самый неподходящий момент.

Установка

Рабочий процесс разбивается на несколько стадий:

• Распаковка изделия. Снимите пленку на ТСУ и клейкую ленту на крепежных изделиях.
• Прочтите и ознакомьтесь с инструкцией по монтажу.
• Снимите запаску. Одной из особенностей «Сандеро» является крепление запасного колеса под дном машины. Снимается оно при помощи лебедки, располагающейся внутри багажника возле защелки его крышки. Лебедочный ключ расположен в багажном отделении за правым задним фонарем. Для вставки ключа в лебедку приподнимите коврик багажного отделения.

• При необходимости демонтируйте защиту глушителя.
• Удалите заглушки, которые расположены в лонжеронах в отверстиях сбоку.
• Откройте отверстия для монтажа, находящиеся снаружи лонжеронов.
• С внешней стороны лонжеронов начните монтировать кронштейны для ТСУ.
• Удалите замок, удерживающий запасное колесо. В дальнейшем он будет установлен через балку фаркопа.
• Затяните соединения для болтов, поставьте запасное колесо.
• Если вы демонтировали защиту для глушителя, поставьте ее обратно.
• На балку установите разъем для штепселя и шар.
• Жгут проводки от ТСУ подсоедините к автомобильной проводке согласно схеме.

Источник

Подключение электрооборудования

Эксплуатация прицепа сопряжена с подключением электрооборудования, осуществляемым посредством изготовления ходов, позволяющих протянуть проводку. Надо выбрать беспрепятственный путь и в проделанные ходы в кузове Renault Sandero протянуть кабель сквозь проёмы, подключив его с соблюдением цветовой схемы.

Установка разъёма-розетки, обеспечивающего подсоединение электрического оборудования прицепа, выполняется с помощью кронштейна и болтов. Штепсельная розетка с системой проводов подсоединяется в точном соответствии с цветовой схемой. Надо применять при работе с Рено Сандеро тринадцатижильный разъём. Соединение розетки и проводов делается через предварительно просверливаемое отверстие в багажнике. Смонтировав розетку, через отверстие выполняют протяжку проводов.

Предварительно провода Renault Sandero пропаиваются, а затем протягивается сквозь специальную трубку, обеспечивающую полную защиту электрического пакета от повреждений. Провода собираются в пучок и фиксируются к стенке багажного отделения, впоследствии их закрывают обивкой. После завершения подсоедините прицеп к Renault Sandero и убедитесь в работоспособности стоп-сигналов с габаритами и задними фонарями.

Описание процесса установки и подключения фаркопа на Рено Сандеро

Описание процесса установки и подключения фаркопа на Рено Сандеро

Установка фаркопа на Renault Sandero Stepway 2008

Жгут проводки от ТСУ подсоедините к автомобильной проводке согласно схеме. Провода протягиваются с левой стороны. Выкручиваются саморезы, которые держат бампер в районе подкрылок и брызговика.

Установка фаркопа на Рено Сандеро Степвей При необходимости демонтируйте защиту глушителя. При этом, для работы поворотной сигнализации следует использовать комплект проводов.

Теперь надо добиться качественного сцепления кузова Рено Сандеро и фаркопа с помощью сварных работ.

Наличие этого элемента позволит автовладельцу перевозить грузы до 1,6 т. При этом, для работы поворотной сигнализации следует использовать комплект проводов.

Крепление элемента обеспечивается за счет отверстий для буксирования. Необходимо провести монтаж в эти проушины, предварительно сняв колпаки, которые их закрывают. В случае установки самодельно-сделанного тягово-сцепного устройства проводиться сверление в днище и в области ланжеронов. Готовим необходимые материалы и инструменты Для выполнения этого проекта, установка своими руками, следует предварительно прочертить все составные части устройства на бумаге, с указанием размеров и мест крепления.

Для монтажа используется такой набор инструмента: Аппарат для сварки; Электродрель; Наждачная бумага и другие абразивные инструменты для выполнения шлифовки. В качестве основы нужно найти трубу длиной полтора метра и металлический шар с проушинами. Необходимо использовать балку швеллер на 0,5 м и набор крепежных болтов, шайб и гаек.

Диаметр болтов — 14 мм. Изготовление фаркопа Начальный этап предполагает снятие бампера с задней части Рено Сандеро, так же и на Степвей. После этого придется демонтировать задние фары. Это необходимо для демонтажа бампера.

В багажном отделении под крепленией фары есть специальные вертушки, которые необходимо полностью выкрутить. Фара остается держаться на заглушке в верхней части.

Фара устанавливается в специальный паз направляющей. Поэтому для снятия необходимо ее вытянуть до щелчка и дернуть на себя. Выкручиваются саморезы, которые держат бампер в районе подкрылок и брызговика. Затем переходим к тем, что находятся под крышкой багажника. Для этого лучше снять запаску, она может сильно мешать.

Если планируется выполнить предварительную примерку, то фиксация осуществляется посредством хомутов. Убедившись в правильности расположения фаркопа на раме, прокладывают монтажные ходы.

Изготовление своими руками

Основная задача в процессе установки заключается в увеличении кузовной несущей способности Renault Sandero. Придётся сделать в дне багажного отделения напротив нижних лонжеронов пару отверстий, используемых при монтаже накладок. Нехитрая операция укрепит конструкцию Renault Sandero и предотвратит повреждение осей лонжеронов.

установка фаркопа на рено сандеро логан дастер

https://youtube.com/watch?v=RVx-f_O-ub0

Теперь надо добиться качественного сцепления кузова Рено Сандеро и фаркопа с помощью сварных работ. Подключение электрооборудования Эксплуатация прицепа сопряжена с подключением электрооборудования, осуществляемым посредством изготовления ходов, позволяющих протянуть проводку.

Надо выбрать беспрепятственный путь и в проделанные ходы в кузове Renault Sandero протянуть кабель сквозь проёмы, подключив его с соблюдением цветовой схемы.

Снимите пленку на ТСУ и клейкую ленту на крепежных изделиях. Прочтите и ознакомьтесь с инструкцией по монтажу.

Порядок установки.

Снимается оно при помощи лебедки, располагающейся внутри багажника возле защелки его крышки. Лебедочный ключ расположен в багажном отделении за правым задним фонарем.

Для вставки ключа в лебедку приподнимите коврик багажного отделения. Установка фаркопа на Рено Сандеро Степвей При необходимости демонтируйте защиту глушителя.

Удалите заглушки, которые расположены в лонжеронах в отверстиях сбоку.

Изготовление фаркопа

Начальный этап предполагает снятие бампера с задней части Рено Сандеро, так же и на Степвей. Затем привариваются к металлической трубе проушины с отверстиями. Самостоятельно выполняем разметку мест для того, чтобы зафиксировать фаркоп посреди траверс на бампере Рено Сандеро.

Для увеличения прочности конструкции и для создания съемной части следует выполнить крепеж к центральной трубе сварных уголков. Устанавливается балка треугольной формы в разрезе, на нее навариваются гайки, для стыковки этой детали с центральной трубой.

Для того, чтобы элементы световой сигнализации работали на прицепе, следует учесть необходимость подачи электроэнергии при самостоятельном изготовлении такого элемента, как фаркоп. Выполняется удлинение проводки через задние габаритные огни. Производиться соединение с помощью, вновь созданной, розетки из контактов с соединителем.

Обзор фаркопа на Рено Сандеро Степвей

Большинство владельцев легковых автомобилей пользуются прицепами для перевозки габаритного багажа, а для присоединения прицепа применяется фаркоп. Данная деталь представляет собой тягово-сцепное оборудование, которое применяется для обеспечения сцепления прицепа с машиной. То есть именно благодаря этому устройству вы сможете перевозить габаритный груз. При выборе тягового устройства обязательно нужно учитывать марку и модель транспортного средства. Сегодня мы обсудим тягово-сцепное оборудование для автомобилей марки Рено Сандеро Степвей.

Итак, в представленной статье размещены ответы на такие довольно распространенные ответы:

• Что собой представляет фаркоп?
• Для чего служит тягово-сцепное оборудование?

Основная информация о тягово-сцепном устройстве

Фаркоп является незаменимым оборудованием для автолюбителей, которые ведут активный образ жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи. А для владельцев внедорожников он вообще является обязательным устройством. Конструкция фаркопа крепится к транспортному средству при помощи специальной площадки, на которой располагается розетка, имеющая несколько разъёмов.

Семь выводов розетки сцепного устройства на автомобиле марки Рено Сандеро Степвей:

• Контактное заземление;
• Подсветки номеров и левая сторона габаритов;
• Подсветки номеров и правая сторона габаритов;
• Правый поворот;
• Левый поворот;
• Задний противотуманный фонарик;
• Стоп-сигналы.

Для чего служит тягово-сцепное оборудование?

Многие владельцы легковых автомобилей думают, что сцепное оборудование обеспечивает защиту транспортного средства в случае возникновения аварийной ситуации. То есть они думают, что в случае аварии фаркоп принимает на себя определенную часть силы удара по заднему бамперу. Но это мнение ошибочно, причем во многих странах мира передвижение с тяговым устройством без прицепа строго запрещается. А объясняется этот запрет тем, что кузов транспортного средства повредится намного больше чем, если основная часть удара придется на сцепное устройство, а не на задний бампер. Поэтому идеальным вариантом будет, если фаркоп будет сниматься и снова устанавливаться. Таким образом, вы не будете ежедневно подвергать свой автомобиль опасности.
