Как отрегулировать ближний свет фар — особенности, рекомендации и способы
В темное время суток без дополнительного освещения не обойтись. В любом автомобиле для этого предусмотрен ближний свет фар. С завода он подвергается процедуре регулировки, но со временем настройки могут сбиться. Немало автомобилей на дорогах слепят встречных водителей. И чтобы вам не моргали дальним в ответ, нужно правильно регулировать фары. Не всегда с этим справляется электрический корректор. К тому же не на все авто он есть. Как правильно отрегулировать ближний свет фар? Сделать это можно своими руками, и в сегодняшней статье мы опишем данную процедуру подробно.
Когда нужна регулировка?
Некоторые автомобилисты скажут, что никогда не настраивали фары, и в этом нет никакой необходимости. Это так, если машина не подвергалась серьезным изменениям. В частности, это касается доработки подвески и замены колес. Из-за этого фары могут слепить «встречку» даже без дальнего света. Яркий тому пример – усиление подвески «ГАЗели». С завода спереди монтируется по два листа рессор.
Но с установкой третьего фары начинают светить выше положенного. И корректор не справляется со своей задачей, даже если его опустить по максимуму. Выход только один – самостоятельно отрегулировать ближний свет фар. Как это сделать, мы расскажем ниже.Кстати, повторная регулировка необходима при установке ламп иного типа. К примеру, если на автомобиль были установлены светодиодные или ксеноновые лампы.
В таком случае регулировка является обязательной.
Как делать? Подготовка
Мы рассмотрим наиболее универсальный метод, который подойдет для большинства марок автомобилей. Что нам для этого нужно? Понадобится вертикальная стена высотой около двух метров. Желательно, чтобы она была ровной, без каких-либо искривлений (это нужно для точной настройки ближнего света). Эта стена должна находиться на расстоянии от семи до десяти метров от автомобиля
Важно, чтобы площадка была ровной и машина не стояла на уклоне. Дополнительно нам понадобится мелок и малярный скотч
Эти материалы нужны нам для нанесения разметки.
Проверка авто
Итак, как отрегулировать ближний свет фар на «Кашкае» и других авто? Первоначально нужно проверить саму машину по следующим пунктам:
- Давление в шинах. При несоответствии нормы возможна значительная погрешность.
- Загруженность. Стоит убрать все лишнее из багажника, поскольку это создает перекос, наличие которого не приветствуется при настройке.
- Подвеску. Она должна быть без дефектов – недопустимо, чтобы машина была наклонена более в одну или другую сторону.
Некоторые мастера советуют делать регулировку на полупустом баке. Также отметим, что процесс настройки может отличаться в зависимости от типа установленных в блоке ламп. Есть фары, где ближний и дальний свет совмещен. Но на некоторых авто (например, «ГАЗель») он раздельный. В таком случае дальний свет придется настраивать отдельно. На лампах с цоколем Н4 (такие установлены на «Нексии») достаточно правильно выставить ближний свет. Здесь дальний совмещен, поэтому процедура делается немного проще.
Замена на новый
Производители автозапчастей уверяют нас, что гидрокорректор не ремонтируется. Давайте на минуту поверим им и решимся на его замену. Цена новой детали начинается от 400 рублей.
- Срок службы от 1 до 3 лет. Даже если вы им пользоваться не будите, он найдет способы, чтобы выйти из строя и принести вам много «геморроя»
- Замена старого – это еще тот квест. На разных моделях ВАЗ он устанавливается по-разному, но вверх ногами пролежать в салоне вам придется
Теперь сами подумайте, если он будет новым вам служить верой и правдой, а пользоваться им будите раз в месяц, в лучшем случае, а сломается он через год, то зачем вам опять платить 400 рублей и стоять на голове ради его замены? Насколько целесообразна эта процедура? По опыту работы на СТО, не многие приезжают к нам на его замену. Почему? – потому что после одной или двух случаев замены, все «забивают» на него и ездят как есть.
Если вы все-таки решились поменять гидрокорректор ВАЗ, то ловите видео:
Как отрегулировать фары. Способы регулировки света фар
Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.
Универсальная инструкция по регулировке фар
Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:
- сделать разметку на стене;
- осуществить разметку ламп;
- настроить ближний свет;
- настроить дальний свет.
Когда нужно регулировать фары
Каждый водитель должен знать, когда необходимо выполнять регулировку фар. Поэтому если вы не входите в их число, то коротко напомним об этом. Эта процедура выполняется в одном из следующих случаев:
- При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
- При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
- В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
- В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
- При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
- После выполнения работ, связанных с изменением жесткости подвески.
- При замене дисков или резины на аналогичные изделия с другими диаметрами.
- При подготовке к прохождению регламентного ТО.
- Перед поездкой на большое расстояние.
Следите за светом, который излучают фары вашего автомобиля, и при необходимости проводите его регулировку. Помните, что неверно выставленный свет несет неприятные ощущения и угрозу не только вам, но и водителям встречных машин.
Два универсальных способа как отрегулировать фары
Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:
- Разницу в объемах шин.
- Состояние пружин, находящихся в подвеске.
- Полное распределение всевозможных нагрузок.
- Уровень давления в шинах.
Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.
Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.
Первый способ регулировки фар

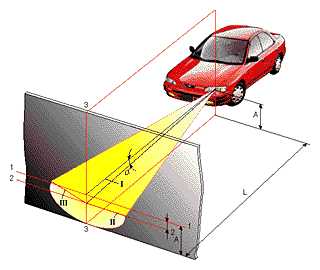

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.
Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.
Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.
Регулировка фар на газель – Как заменить и отрегулировать фары автомобиля Газель
газель Настройка фар – дело тонкое, но крайне необходимое. Это только на первый взгляд кажется, что небольшие различия угла наклона светового потока не создают дискомфорта водителю даже при передвижении по неосвещенным загородным дорогам. На практике же от правильности регулировки фар может зависеть здоровье, а то и жизнь водителей.
Почему проверка и регулировка фар настолько важны? Дело в том, что если угол наклона фар настроен неправильно, вы будете слепить водителей на встречной полосе, что может привести к лобовому столкновению. Если вы стали замечать что водители встречных автомобилей моргают вам дальним светом, но поста ГАИ вы так и не проехали, вам обязательно стоит проверить правильность регулировки фар. Не стоит сразу же искать сервис или СТО, регулировка света фар своими руками – вполне реальная задача. Пользуясь нашей инструкцией, вы сможете самостоятельно выполнить все необходимые действия. Мы предлагаем вам на выбор две схемы, которые вам в этом помогут. Выбирайте ту, которая для вас удобнее.
1-ый вариант регулировки света фар
Что необходимо: ровная площадка, одна сторона которой упирается в стену. Стена должна быть строго вертикальной, без выступов, углов и прочих неровностей. Идеально подойдет территория перед гаражом, например.
Подготовка: на стене прочертите, например, мелом, линию, которая должна разделить автомобиль на две ровных половины. Проще всего сделать это следующим образом – подгоните машину вплотную к стене и определите середину. Затем просто сдаете назад. Далее для разметки стены потребуются следующие параметры – расстояние от земли до лампы и от лампы до центра авто. Если оптика раздельная, то придется измерить каждую лампу.
На стене чертится еще одна линия, на этот раз ниже первой на пять сантиметров. Отмеряется расстояние от центра авто до лампы и от земли и до центра лампы. Перекресток двух линий – центр фары.
Регулировка: отгоните авто назад примерно на семь метров. Включите фары. Угол наклона фар должен полностью совпадать с прочерченной горизонтальной линией
Следующий пункт, на который следует обратить внимание – место, где световое пятно идет вверх. Оно должно совпадать с пересекающимися линиями
Регулировка дальнего света фар проводится аналогично, но только в качестве ориентира выступает верхняя линия.
2-ый вариант регулировки света фар
Необходимо: атрибуты те же самые, требуется автомобиль и ровная площадка с прилегающей стеной.
Подготовка: чтобы самостоятельно проверить и отрегулировать фары, необходимо поставить авто в 10 метрах от стены. Машину требуется соответственно подготовить. Необходимо полностью заправить авто и накачать шины. За рулем следует кого-то посадить, чей вес примерно равен таковому водителя. Для того чтобы состояние подвески не влияло на результат, ее также требуется заранее подготовить. Для этого авто раскачивают раз десять. Перед регулировкой также проверяются фары на предмет работоспособности всех ламп и отсутствия дефектов в виде сколов и трещин.
На стене помечаются места, соответствующие центру фар и на таком же расстоянии, как они расположены в реальности. Эти две точки соединяются горизонтальной линией. После прочерчивается еще две линии, одна на 12 сантиметров ниже, другая выше на 22 сантиметра.
Регулировка: после того, как разметка закончена, регулятор ширины освещения выставляется на ноль. Вторая линия – верхняя граница пятна света основных фар, верхняя граница противотуманных совпадает с третьей линией. Пересечение световых потоков, а точнее их наклонного и горизонтального участков, должны находится на пересечении линий 2 и 3, то есть ниже центра фар на 12 и 22 см. Проследите за тем, чтобы дополнительный винт корректора находился в начальном положении, а если есть гидрокорректор, он должен быть настроен соответственно нагрузке, т.е. соответствовать положению автомобиля с одним водителем.
Видео: фары – устройство и регулировка
Теги: своими руками, техосмотр
Опубликовано: 16 февраля 2013Просмотров: 91580
Подключение противотуманных фар на Газель Сам Музыкальный треугольник
Регулировка света фар своими руками – инструкция
Регулировка света фар своими руками схема
Устройство, ремонт и техническое обслуживание
Регулировка фар грузовых автомобилей
Книга: руководство / инструкция по ремонту
Фары на Газель Бизнес (блок-фара Газель Бизнес)
Ford Club Belarus Просмотр темы – Вместо ТНВД
Бумажные гирлянды для праздника – Весёлая Затея
Вакуумная компрессионная сушильная камера для сушки
Дикий Дом
Жалюзи на пластиковые окна, рулонные шторы
Запчасти Керхер Оригинальные запчасти Karcher – cyclones
Запчасти Рено Логан (Renault Logan) магазин запчастей
Как сделать разрыхлитель (пекарский порошок в домашних)
Проблемы с ЦПС
К сожалению, это у Волги и Победы — очень больное место. Переключатель коммутирует нагрузку напрямую, и так как она не такая уж и маленькая, он закономерно подгорает.
К слову, аналогичная проблема есть и у подавляющего большинства американских автомобилей выпуска вплоть до 2000 года, так что не нужно думать, что наши инженеры дураки, просто так строились все машины того времени.
К счастью, доступ к ЦПС вполне удобен, и обслуживать его не сложно.
- Найдите фиксирующий винтик на ручке переключателя, ослабьте его и снимите саму ручку.
- Скрутите декоративную гайку и извлеките ЦПС из-под торпеды. Провода не особенно длинные, и работать с ним будет удобнее, если вы совсем снимите его с машины. Обязательно промаркируйте все провода, а еще лучше дополнительно сфотографируйте все до разборки.
- Теперь можно спокойно разобрать переключатель, зачистить его контакты, придав им совершенно плоскую форму. Смажьте контакты токопроводящей смазкой или просто литолом и соберите все в обратном порядке.
- Дополнительно проверьте состояние ножного или подрулевого (в зависимости от модели) переключателя ближний/дальний.
Регулировка фар на соболе
Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).
Вам потребуется отвертка с крестообразным лезвием.
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.
2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.
3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.
4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.
5. Включите ближний свет.
6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.
7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.
Рис. 4.10. Регулировка света фар.
На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

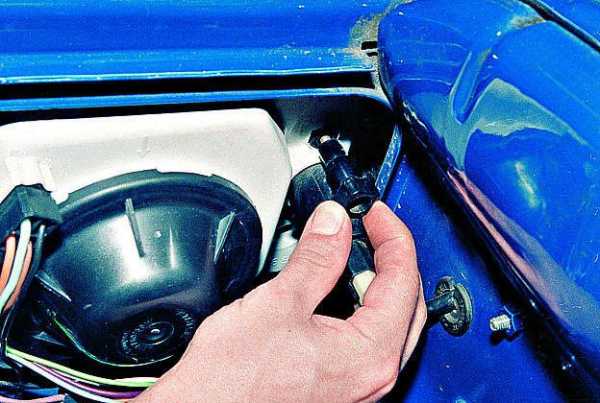

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.
9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

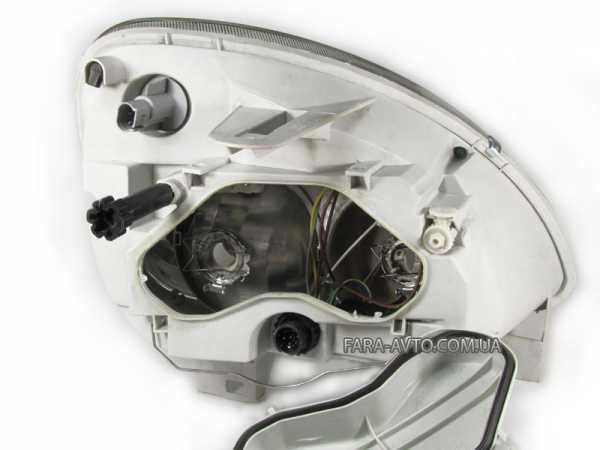

Вращение регулировочных винтов для наглядности показано на снятой фаре.
Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».
10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.
Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.
Регулировка направления пучков света фар ГАЗель Бизнес.
Регулировку направления пучков света фар проводим согласно регламенту технического обслуживания через каждые 30 тыс. км пробега автомобиля.
Регулировку проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах. Устанавливаем автомобиль на ровной горизонтальной площадке на расстоянии 10 м от экрана (можно использовать стену гаража, лист фанеры или оргалита размером 1 × 2 м). На экране проводим горизонтальную линию HH на высоте, равной расстоянию от центра фар до пола. Ниже ее на 88 мм (100 мм для автомобилей 4×4) проводим параллельную линию XX. Наносим на экране осевую линию VV (расстояния от нее до центров левой и правой фар должны быть равными) и линии DD и GG, соответствующие центрам фар.

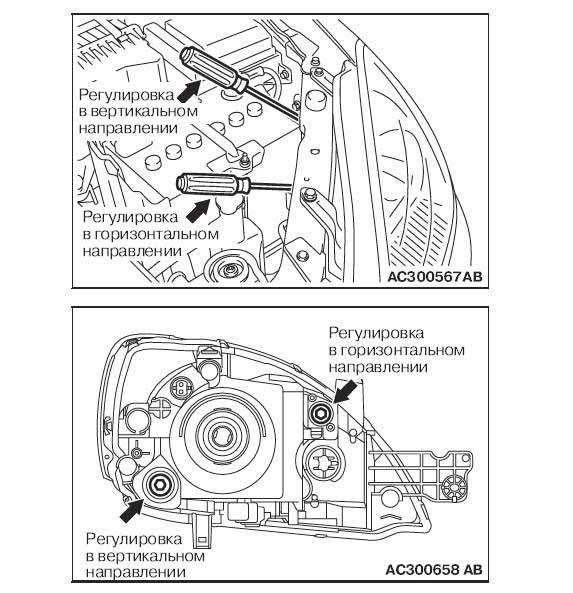

Расположение регуляторов направления пучков света на корпусе фары.
1 – регулятор светового пучка в вертикальной плоскости; 2 – винт регулировки светового пучка в горизонтальной плоскости.
Устанавливаем переключатель корректора света фар в положение « » и включаем ближний свет фар. Закрываем одну из фар непрозрачным материалом.
Поворачивая винт, изменяем положение пучка света фaры в горизонтальной плоскости.
Поворачивая крестообразной отверткой регулятор, изменяем положение светового пучка в вертикальной плоскости.
При регулировке верхняя граница светового пучка должна совпасть с нижней горизонтальной линией (см. рисунок), а место излома пучка (точка пересечения горизонтального и наклонного участков светового пучка) – с вертикальной линией, соответствующей центру данной фары.

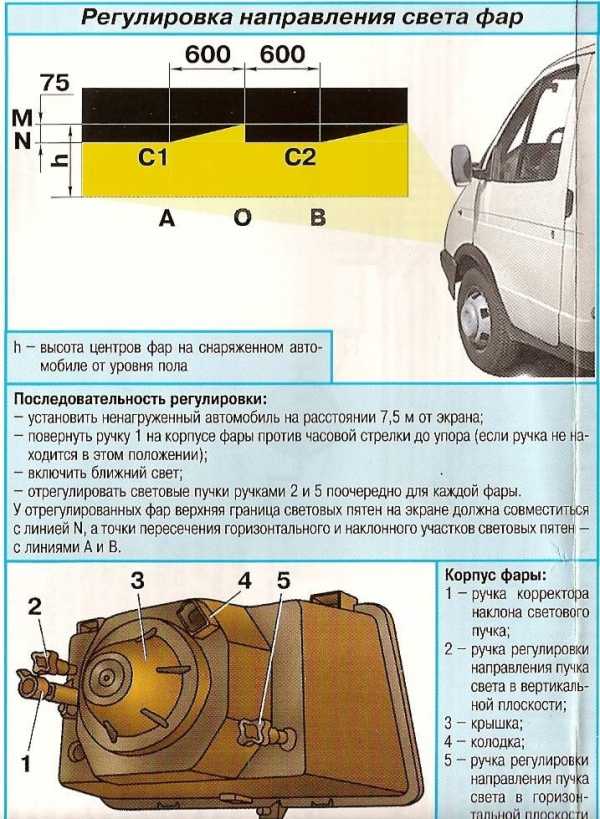

Разметка экрана для регулировки направления пучков света фар.
а – фары с маркировкой « ^ L» на рассеивателе; б – фары с маркировкой «ОСВАР» на рассеивателе.
Аналогично регулируем направление светового пучка другой фары.
Способы ремонта фар в полевых условиях
Вышеописанные неисправности достаточно легко устраняются прямо на дороге. Наличия сложного диагностического или ремонтного оборудования при этом не требуется. Так, вместо сгоревшего предохранителя можно вставить несколько жилок от многожильного провода. При этом одна жилка ориентировочно способна выдержать 1 ампер. Жилки можно вставить непосредственно в гнездо или обмотать ими предохранитель
Важно, чтобы контактная поверхность плотно прижималась к самодельному плавкому элементу
Неисправное реле можно заменить аналогичным, использующимся для включения других высоковольтных цепей. Демонтировать и использовать для замены неисправного реле включения фар можно элемент включения цепи стеклоподъемников, обогрева сидений, дополнительного оборудования. Помимо этого, во многих автомобилях имеется специальное резервное гнездо с неиспользуемым реле. Разъемы практически всех рассматриваемых элементов в автомобиле сходны друг с другом.
Чтобы включить фары в обход любых неисправных элементов цепи питания, следует использовать провода достаточного сечения и длины. При этом концы проводов зачищают от изоляции и подключают к салонной розетке, предназначенной для переносной лампы. Аналогичным образом можно использовать и «прикуриватель». При этом подключаться лучше с обратной стороны точки питания, соединяя провода непосредственно с клеммами. Вторые концы проводов подключают напрямую к лампе ближнего света
Важно, что таким образом следует подключать только одну фару
Этого достаточно, чтобы доехать до дома или места ремонта с соблюдением необходимых мер предосторожности. Подключение сразу двух мощных потребителей электроэнергии может привести к перегрузке цепи питания прикуривателя или розетки, что часто становится причиной пожара в автомобиле! Как улучшить свет фар в автомобиле можно почитать здесь. Подключение сразу двух мощных потребителей электроэнергии может привести к перегрузке цепи питания прикуривателя или розетки, что часто становится причиной пожара в автомобиле! Как улучшить свет фар в автомобиле можно почитать здесь
Подключение сразу двух мощных потребителей электроэнергии может привести к перегрузке цепи питания прикуривателя или розетки, что часто становится причиной пожара в автомобиле! Как улучшить свет фар в автомобиле можно почитать здесь.
Типы и конструкция фар ГАЗ
В автомобилях Горьковского автозавода используется несколько основных типов фар головного света: круглые одиночные фары ФГ-122 и ее аналоги, прямоугольные одиночные фары автомобилей “Волга” и ранних “ГАЗелей”, блок-фары отечественного и зарубежного производства актуальных моделей автомобилей “ГАЗель”, “ГАЗель Next”, “Соболь”, “Валдай” и “ГАЗон Next”. Эти световые приборы имеют свои конструктивные особенности и применяемость.
Фара ФГ-122 и ее аналоги
Фары серии ФГ-122 — дальнего и ближнего света, одиночные, круглые, на 12 В. В общем случае фара состоит из металлического полусферического корпуса с выступом в задней части, оснащаются неразборным оптическим элементом. Оптический элемент состоит из параболического отражателя, в фокусе которого располагается нить накаливания лампы, и стеклянного рассеивателя с нанесенными на внутренней поверхности призматическими и линзовидными элементами. Оптический элемент в сборе прижат к корпусу с помощью ободка, который, в свою очередь, прижат наружным стальным ободком с помощью винтов. На задней части отражателя располагается установочное кольцо, имеющее амортизацию с помощью ряда витых пружин. В центре отражателя установлен патрон под лампу, подключение лампы осуществляется с помощью жгута проводов длиной 425 мм со стандартными клеммами на конце.
Данные фары представлены в нескольких модификациях под разные типы ламп:
- ФГ-122 БВ1 — под лампу накаливания типа А12-45+40;
- ФГ-122 БВ2 — под лампу накаливания типа H4.
Широко используется два аналога данной фары, выпускаемые различными заводами: тип 40.3711 и 62.3711 (62.3711-23 — аналог ФГ-122 БВ1, 62.3711-11 — аналог ФГ-122 БВ2).
Фары данного типа применяются на грузовых автомобилях ГАЗ ранних (ГАЗ-53) и актуальных (ГАЗ-3307/3309, 3308 и некоторые другие) модельных рядов.
Следует отметить, что в разное время фары ФГ-122 оснащались оптическими элементами ФГ-105 и ФГ-140, в настоящее время применяются только элементы типа ФГ-140, имеющие соответствие международным стандартам. Данные оптические элементы используются и в качестве фар на некоторых ранних моделях автомобилей ГАЗ, в частности — на ГАЗ-24 различных модификаций.
Прямоугольные фары ГАЗ
К данной группе относятся прямоугольные фары дальнего и ближнего света, используемые на легковых автомобилях ГАЗ модельного ряда “Волга” (ГАЗ-31029 и 3110) и ранних коммерческих автомобилях “ГАЗель” (ГАЗ-3302). Фары предназначены под несимметричную установку на лицевой панели автомобиля, что обуславливает их конструкцию. Основу прибора составляет треугольный в плане корпус, внутри которого под углом располагается овальный отражатель с установленной в фокусе лампой. Фара закрыта стеклянным или пластиковым рассеивателем. В задней части установлен электрический разъем для подключения лампы. Сверху и снизу на фаре расположены кронштейны с отверстиями для монтажа прибора на автомобиль.
Выпускается несколько типов фар данной группы:
- Каталожные номера 6002.3711 и 112.08.79 — фара правая;
- Каталожные номера 6012.3711 и 112.08.79-01 — фара левая.
Правые и левые фары не взаимозаменяемы, что всегда следует учитывать при их ремонте.
Блок-фары ГАЗ
Фары-блок — современные световые приборы, которые применяются на актуальных моделях автомобилей “ГАЗель” (“Бизнес”, Next), “Соболь”, “Валдай” и ГАЗон Next. Данные фары имеют каплевидную форму, внутри корпуса располагается разделенный на секторы отражатель, закрытый пластиковым рассеивателем. В фаре применяется четыре лампы: дальнего света, ближнего света, указателя поворота и габаритного огня. Лампы устанавливаются на свои места через заднюю часть корпуса фары, для защиты от пыли и воды патроны закрыты пластиковыми крышками. Монтаж фары выполняется с помощью трех винтов, вворачиваемых в верхней и нижней части прибора.
На автомобилях “ГАЗель”, “Соболь” и “Валдай” применяются следующие типы блок-фар:
- 1512.3775 (23.3775), 676.512.114 (производства Bosch) — правая;
- 1502.3775 (231.3775), 676.512.113 (производства Bosch) — левая.
Актуальные модификации автомобилей ГАЗель Next комплектуются блок-фарами производства Bosch каталожных номеров 676.512.126/124 (правая) и 676.512.125/123 (левая), однако на замену могут устанавливаться и приборы сторонних производителей. А новые модели ГАЗон Nextоснащаются фарами той же фирмы типов 676.512.144 (правая) и 676.512.143 (левая).
Блок-фары также применялись на выпускавшемся с 2003 по 2009 годы автомобиле ГАЗ-31105 “Волга”, фары имеют каталожные номера 1712.3775 (правая) и 1702.3775 (левая), и аналоги производства Bosch (каталожные номера 676.512.060 и 676.512.059).
