Режимы работы MPI
Распределенный впрыск может работать в разных режимах. Все зависит от программного обеспечения, которое установлено в микропроцессоре блока управления, а также от модификаций форсунок. Каждый тип распыления бензина имеет свои особенности работы. Если коротко, то работа каждого из них сводится к следующему:
- Режим одновременного впрыска. Такой тип инжекторов уже давно не используется. Принцип следующий. Микропроцессор настроен на синхронное распыление бензина одновременно во все цилиндры. Система настроена так, чтобы при начале такта впуска в одном из цилиндров инжектор впрыскивал топливо во все патрубки впускного коллектора. Минус такой схемы в том, что 4-тактовый мотор будет работать от последовательного срабатывания цилиндров. Когда один поршень выполняет такт впуска, в остальных работает другой процесс (сжатие, рабочий ход и выпуск), поэтому топливо нужно исключительно для одного котелка за весь цикл двигателя. Остальной бензин просто находился во впускном коллекторе, пока не откроется соответствующий клапан. Такая система использовалась в 70-80-х годах прошлого столетия. В те времена бензин стоил дешево, поэтому его перерасход мало кого беспокоил. Также из-за чрезмерного обогащения смесь не всегда качественно сгорала, и поэтому в атмосферу выбрасывалось большое количество вредных веществ.
- Попарный режим. В этом случае инженеры сократили расход топлива путем сокращения количества цилиндров, которые одновременно получают требуемую порцию бензина. Благодаря такому улучшению получилось сократить вредные выбросы, а также расход топлива.
- Последовательный режим или распределение топлива по фазам ГРМ. На современных машинах, которые получают распределительный тип топливной системы, применяется данная схема. В этом случае электронный блок управления будет управлять каждой форсункой отдельно. Чтобы процесс сгорания ВТС был максимально эффективным, электроника обеспечивает небольшое опережение впрыска, прежде чем откроется впускной клапан. Благодаря этому в цилиндр поступает уже готовая смесь воздуха и топлива. Распыление производится через одну форсунку за полный цикл мотора. В четырехцилиндровом ДВС топливная система срабатывает идентично системе зажигания обычно в последовательности 1/3/4/2.
Последняя система зарекомендовала себя приличной экономичностью, а также высоким показателем экологичности. По этой причине для улучшения впрыска бензина разрабатываются разные модификации, в основу которых лег принцип работы фазированного распределения.
Среди производителей топливных систем, обеспечивающих распределительный впрыск бензина, компания Bosch занимает ведущие позиции. В ассортименте продукции имеется три разновидности ТС:
- K-Jetronic. Это механическая система, распределяющая бензин по распылителям. Срабатывает она непрерывно. В транспортных средствах, производимых концерном BMW, такие моторы имели аббревиатуру MFI.
- KE-Jetronic. Данная система является модификацией предыдущей, только управление процессом осуществляется при помощи электроники.
- L—Jetronic. Данная модификация оснащается мдп-форсунками, которые обеспечивают импульсную подачу топлива при конкретном давлении. Особенность такой модификации заключается в том, что работа каждого распылителя корректируется в зависимости от настроек, запрограммированных в ЭБУ.
Успокоитель выпускного распредвала
На каких версиях двигателя Рено К4М применяется успокоитель распредвала?
716 ; 760 ; 761 ; 766 ; 782 ; 790 ; 791 ; 794 ; 800 ; 801 ; 804 ; 812 ; 813
Успокоитель является довольно проблемным устройством. На его стакане и в посадочном гнезде в алюминиевой клапанной крышке образуется выработка и люфт. В результате стакан начинает стучать в своем гнезде.
Но, что еще хуже, к стакану подводятся масляные каналы, масло из которых понапрасну стравливается и стекает на распредвал при возникновении выработки в гнезде. При этом давление масла в ГБЦ снижается, что может приводить к износу шеек распредвалов.
На картинке сравнение отработавшего свой срок масла и нового.
Если во время эксплуатации автомобиля возникли данные симптомы или появилась ошибка двигателя, незамедлительно обратитесь в сервисный центр для последующей диагностики и устранения поломок.
На фото представлен фазорегулятор с износом. Вышедший из строя по причине несвоевременной замены масла.
Замена фазорегулятора — трудоемкий процесс, в него входит снятие приводного ремня и ремня газораспределительного механизма (ГРМ). Замена будет стоить 3920 рублей (в данную сумму входит снятие и установка ремня ГРМ и ремня привода дополнительных агрегатов, замена фазорегулятора). Стоимость нового фазорегулятора 10 950 рублей.
Необходимо проверять и, если нужно, менять ремень ГРМ. Стоимость работы входит в замену фазорегулятора. Стоимость нового оригинального комплекта ГРМ — 6000 руб. Дополнительно при замене ГРМ используются новые заглушки распределительных валов. Стоимость комплекта заглушек — 700 рублей.
В нашем сервисном центре мастер обязательно проверит состояние водяного насоса на наличие течи, шума подшипника и люфта. При необходимости даст рекомендацию к его замене. Стоимость работы при снятом ремне ГРМ — 700 рублей. Стоимость нового насоса — 2600 рублей.
Мастера проверят сальники распределительных валов и сальник коленчатого вала передний на наличие подтеков масла и при необходимости дадут рекомендации по их замене. Стоимость работ по замене сальников при снятом ремне ГРМ:
- сальник коленвала передний 350 рублей;
- сальники распределительных валов 350 рублей за каждый.
Так же при замене фазорегулятора в нашем сервисном центре обязательно проверят электромагнитный клапан, который отвечает за подачу масла. Проверят его работоспособность и наличие отложений. При необходимости дадут рекомендации к замене данной детали. Стоимость работы — 350 рублей. Стоимость нового клапана — 6980 рублей.
Признаки неисправности фазорегулятора
О полном или частичном выходе фазорегулятора из строя можно судить по следующим признакам:
- Увеличение шумности работы двигателя. Из района установки распределительного вала будут исходить повторяющиеся лязгающие звуки. Некоторые автолюбители говорят, что они похожи на работу дизельного мотора.
- Нестабильная работа двигателя в одном из режимов. Мотор может хорошо держать холостые обороты, но плохо разгоняться и терять мощность. Или наоборот, нормально ездить, но «захлебываться» на холостых. На лицо общее снижение выходной мощности.
- Повышенный расход топлива. Опять же, в каком-то режиме работы мотора. Желательно проверять расход топлива в динамике по бортовому компьютеру либо диагностическому прибору.
- Повышение токсичности выхлопных газов. Обычно их количество становится больше, и они приобретают более резкий, чем ранее, топливный, запах.
- Повышается расход моторного масла. Оно может начать активно выгорать (уменьшается его уровень в картере) либо терять свои эксплуатационные свойства.
- Нестабильные обороты после запуска двигателя. Это обычно продолжается около 2…10 секунд. В это же время треск от фазорегулятора сильнее, а потом он немного стихает.
- Формирование ошибки рассогласования коленчатого и распределительного валов или положения распредвала. У разных машин их код может отличаться. Например, у «Рено» ошибка с кодом DF080 прямо указывает на проблемы с «фазиком». У других машин зачастую возникает ошибка p0011 или p0016, указывающих на рассинхронизацию системы.
Обратите внимание, что кроме этого, при выходе фазорегулятора из строя может проявляться только часть указанных признаков или проявляются они на разных машинах по-разному
Почему заклинивает клапан и как его почистить
Как уже говорилось выше, загрязнение клапана фазовращателя чревато его заклиниванием, что влияет на работу двигателя, динамику автомобиля и расход топлива. Причиной засора чаще всего становится грязь, которая проникает к устройству через повреждённый сальник. Смешанная с моторным маслом пыль попадает в зазор между корпусом и штоком, из-за чего последний начинает заедать. Кроме того, заклиниванию может способствовать повреждение или износ пластиковых лопаток фазорегулятора. В этом случае мягкая стружка гарантированно попадет в каналы прибора и с высокой долей вероятности может вызвать его заклинивание.
Очистить клапан «фазора» несложно – для этого устройство даже не придётся разбирать. Прежде всего, удалите защитную сетку, которая установлена на входном канале. Она выполнена в виде пружинного кольца, которое легко разжимается и снимается с корпуса. Воспользовавшись любым подходящим очистителем в виде спрея (для карбюратора, тормозов, форсунок и т. д.), промойте корпус клапана и его внутренние каналы. Затем необходимо просушить детали сжатым воздухом – его лучше всего подавать через выходной канал. Далее клемму соленоида подключают к источнику питания и по описанной выше методике проверяют четкость срабатывания и полноту открывания клапана.
В особо запущенных случаях промывка может не помочь. Тогда придётся развальцевать корпус, разобрать устройство и произвести основательную чистку клапана фазорегулятора Рено Меган 2.
После промывки и проверки работоспособности клапана необходимо установить в проточку защитную сетку. Специалисты рекомендуют аккуратно оплавить края её стыка паяльником – это убережёт фильтрующее кольцо от смещения. Всё, что осталось – это вернуть сальник на место и поставить клапан на двигатель.
Как видите, бояться ошибки DF080 нет причин – справиться с проблемой сможет даже начинающий. Что касается таких неисправностей, как заклинивание клапана или износ деталей фазовращателя, то их намного проще предупредить, чем устранить
Внимание к мелочам вроде масляного пятна вокруг клапана позволит вовремя восстановить его герметичность, что непременно скажется на здоровье двигателя и поможет сохранить семейный бюджет
Фазовращатель
Фазорегулятор мотора K4M не обладает завидным сроком службы и требует замены каждые 100 000 км. Он просто выходит из строя. О его поломке можно узнать по подозрительному стрекочущему звуку, треску, доносящемуся из-под капота при работе двигателя. Кроме того при выходе фазовращателя из строя увеличивается расход топлива, снижается мощность двигателя. Двигатель с неисправным фазовращателем может работать в аварийном режиме, а может и глохнуть сразу после запуска. Обычно в этом фазовращателе изнашивается паз, в который помещается блокирующий плунжер.
Megane 2
Обозначение системы регулирующей фазы газораспределения может отличаться у автомобилей разных фирм. Например, CVVT – Хёндэ и Киа, VVT – Фольксваген, VTC – Хонда, VVT-i – Тойота и т.д. Фазорегулятор Рено Меган 2 называется VCP. На французской машине он считается слабым местом, особенно это касается ранних экземпляров.
Причины неисправности фазорегулятора
Неисправности делят непосредственно по фазорегулятору и по его управляющему клапану. Так, причинами неисправности фазорегулятора являются:
- Износ поворотного механизма (лопатки/лопасти). В обычных условиях это происходит по естественным причинам, и менять фазорегуляторы рекомендуется через каждые 100…200 тысяч километров пробега. Ускорить износ может загрязненное либо некачественное масло.
- Смещение либо рассогласование установленных значений поворотных углов фазорегулятора. Обычно это происходит из-за того, что поворотный механизм фазорегулятора в его корпусе превышает допустимые углы поворота по причине износа металла.
А вот причины поломки клапана vvt другие.
- Выход из строя сальника клапана фазорегулятора. У автомобилей Рено Меган 2 клапан фазорегулятора установлен в углублении в передней части двигателя, где много грязи. Соответственно, если сальник теряет герметичность, то пыль и грязь извне смешивается с маслом и попадает в рабочую полость механизма. Как результат — заклинивание клапана и износ поворотного механизма самого регулятора.
- Проблемы с электрической цепью клапана. Это может быть ее обрыв, повреждение контакта, повреждение изоляции, замыкание на корпус либо на провод питания, снижение или повышение сопротивления.
- Попадание пластиковой стружки. На фазорегуляторах часто лопатки делаются из пластмассы. По мере их износа они меняют свою геометрию и выпадают из посадочного места. Вместе с маслом они попадают в клапан, распадаются и измельчаются. Это может привести либо к неполному ходу штока клапана, либо даже к полному его заклиниванию.
Также причины отказа фазорегулятора могут крыться в сбое работы других связанных элементов:
- Некорректные сигналы от ДПКВ и/или ДПРВ. Это может быть связано как с проблемами с указанными датчиками, так и с тем, что фазорегулятор износился, из-за чего распределительный либо коленчатый вал находятся в положении, выходящим за допустимые границы в конкретный момент времени. В данном случае вместе с фазорегулятором нужно проверить датчик положения коленвала и проверить ДПРВ.
- Проблемы в работе ЭБУ. В редких случаях в электронном блоке управления происходит программный сбой и даже при всех корректных данных он начинает выдавать ошибки, в том числе в отношении фазорегулятора.
Реле контроля фаз Шнайдер
Компания Schneider (Шнайдер) считается одним из лучших производителей устройств в сфере электроэнергетики. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях.
Преимущества товаров предприятия заключаются в гибкой ценовой политике высоком качестве и специальных условий для покупателей.
Компания производит автоматические выключатели, предохранители, выключатели нагрузки и щитовое оборудование.
Кроме того, на заводе Schneider выпускаются реле, рубильники, розетки, контакторы и многие другие устройства.
К популярным моделям можно отнести реле:
- Контроля 1-фазного напряжения (от 65 до 260 В и временной выдержкой от 0,1 до 10 с — RM17UBE
- Контроля 3-фазного напряжения (от 208 до 480 В) — RM17TE
- Контроля 1-фазного напряжения (от 160 до 280 В, 30-секундная задержка) — EZ9C
- Контроля 3-фазного напряжения (от 208 до 480 В) — RM17TT00 и другие.
Впускной коллектор
Виновником плавающих оборотов помимо свечей, катушек или датчика может являться подсос воздуха по трещинкам впускного коллектора, по разъему датчика абсолютного давления или по многочисленным уплотнениям коллектора. На двигателе K4M нужно периодически менять уплотнения впускного коллектора или очень аккуратно посадить его на герметик.
Дроссельная заслонка двигателя Рено K4M также периодически нуждается в чистке.
Также на двигателе K4M глючат многочисленные датчики. Тут проблемы такие же, как и на двигателе K4J, который мы уже разбирали.
Выбрать и купить дроссельную заслонку для двигателя Рено 1.6 К4М вы можете в нашем каталоге на сайте.
Как проверить фазорегулятор
Существует один простой метод, как можно проверить, работает фазорегулятор в двигателе или нет. Для этого необходимы лишь два тонких провода длиной около полутора метров. Суть проверки заключается в следующем:
Электромагнитный клапан фазорегулятора необходимо проверять по следующему алгоритму:
- Выбрав на тестере режим измерение сопротивления, замерьте его между выводами клапана. Если ориентироваться на данные руководства Меган 2, то при температуре воздуха +20°С оно должно находиться в пределах 6,7…7,7 Ом.
- Если сопротивление ниже — значит, имеет место замыкание, если больше — обрыв. В любом случае клапана не ремонтируют, а меняют на новые.
Измерение сопротивления можно выполнить и без демонтажа, однако нужно проверить и механическую составляющую клапана. Для этого понадобится:
- От источника питания 12 Вольт (АКБ авто) подайте напряжение дополнительными проводками на электрический разъем клапана.
- Если клапан исправен и чист, то при этом его поршень выдвинется вниз. Если напряжение убрать — шток должен вернуться в исходное положение.
- Далее нужно проверить зазор в крайних выдвинутых положениях. Он должен быть не более 0,8 мм (можно воспользоваться металлическим щупом для проверки зазоров клапанов). Если он меньше, то клапан нужно прочистить по описанному выше алгоритму.После выполнения чистки электрическую и механическую проверки следует, а затем принимать решение о замене. повторить.
Ошибка фазорегулятора

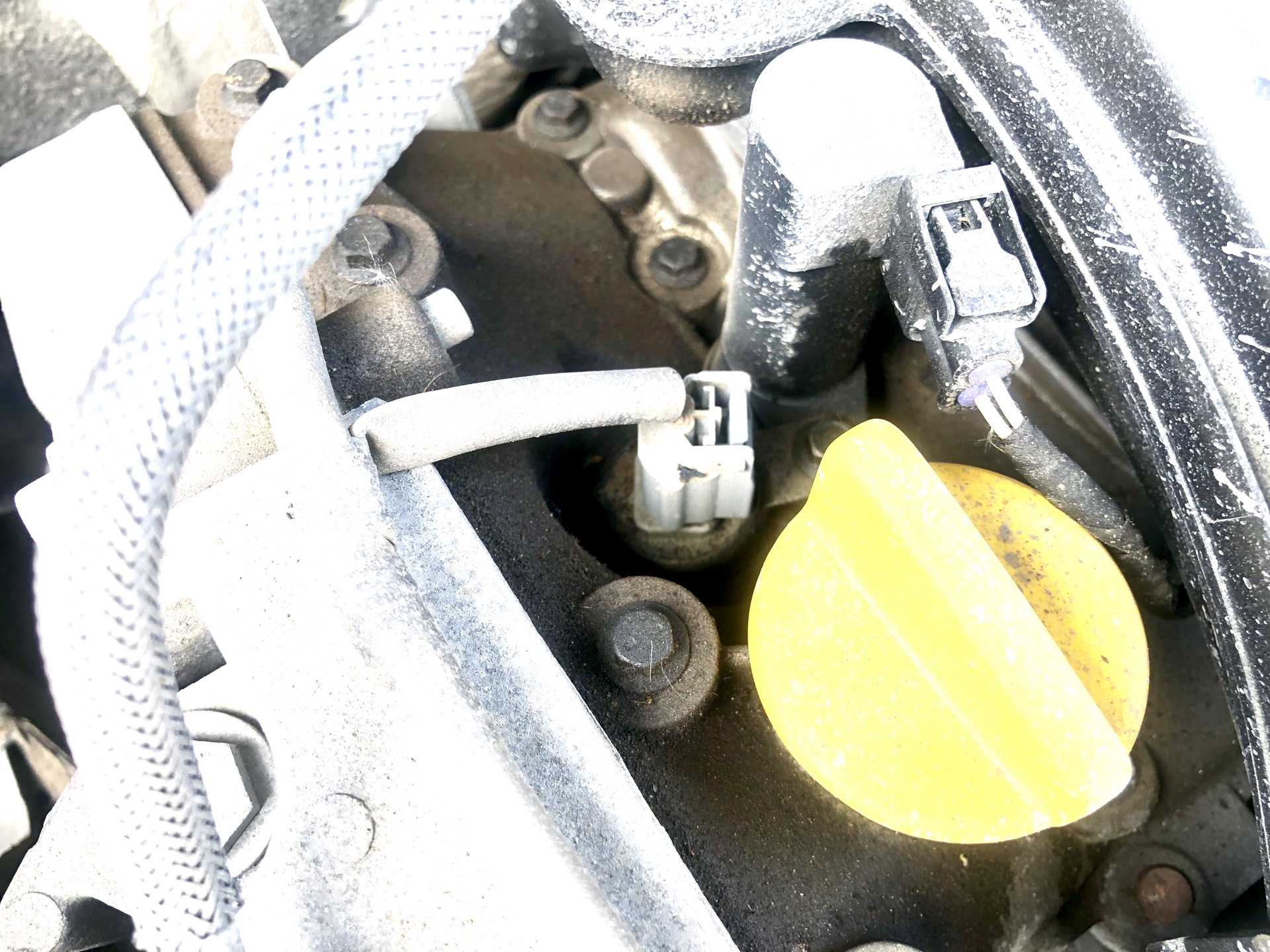

Чаще всего проблемы возникают в двух местах. Первое — в жгуте проводов, которые идут с самого двигателя на блок управления двигателем. Второе — в самом разъеме. Если проводка целая, то смотрите разъем. Со временем пины на них разжимаются. Чтобы их поджать нужно выполнить следующие действия:
- снять пластиковый держатель с разъема (сдернуть вверх);
- после этого появится доступ к внутренним контактам;
- аналогично нужно демонтировать заднюю часть корпуса держателя;
- после этого поочередно достать через заднюю часть один и второй сигнальный провод (действовать лучше по очереди, чтобы не перепутать распиновку);
- на освободившейся клемме необходимо при помощи какого-то острого предмета нужно поджать клеммы;
- собрать все в исходное положение.
Посмотреть стоимость виновника треска
Данный элемент устанавливается на входе в шкив распределительного вала. Сам шкив на Рено представляет собой две соединенные между собой части.
Первая из них — крыльчатка, которая крепится к распредвалу. Вторая — это цилиндр с камерами, который закреплен относительно зубчатого вала.
Основная часть фазорегулятора, которая осуществляет регулировку фазы, непосредственно связана с блоком. В качестве входных данных, он получает информацию об оборотах двигателя, температуре охлаждающей жидкости и давлении во впускном трубопроводе. Как только электроника принимает решение изменить режим распределения фаз, с электронного блока подается сигнал электромагнитному клапану.
Тот, в свою очередь, под давлением подает масло по каналу распределительного вала, и, попадая на лопатки вращающейся крыльчатки, происходит проворот вала на необходимый угол. Фазорегулятор, устанавливаемый на Рено Флюенс, начинает работать при соблюдении всего трех условий: Температура мотора превышает 35 градусов Обороты двигателя выше отметки оборотов в минуту Давление масла впускного трубопровода выше мбар При соблюдении этих условий электронный блок анализирует текущие условия работы мотора и перестраивает его в наиболее подходящий режим.
Специальные приспособления
Изготавливаем фиксатор коленвала
Для фиксатора коленвала потребуется болт с резьбой М10Х1.5 длинной не меньше 90 мм. Нарезаем резьбу до конца и на наждаке, ну или напильником стачиваем резьбу на длину 58 мм, тем самым у нас получится диаметр 8. Что бы получить размер 68 подкладываем шайбы. Выглядит это так.
Самый главный размер здесь это 68 он должен быть выдержан четко. Остальные можно сделать плюс, минус.
Изготавливаем фиксатор распредвала.
Фиксатор распредвалов сделать еще проще. Берем подходящею по размеру пластину или уголок шириной 5 мм и делаем небольшой паз по размерам. Все просто.
