Главный тормозной цилиндр Рено Логан: замена

Как определить проблему точнее

Если индикатор загорается при резком торможении, это аргумент в пользу версии с изношенными колодками. Решение — замена колодок.

Если лампочка периодически потухает, это может быть связано с тем, что жидкость плещется в бачке при маневрах водителя, и в какие-то моменты ее уровень ниже диагностирующего поплавка. Решение — проверить бачок и долить DOT по уровню.

Если вместе с индикатором ((!)) загорается лампа ABS, это говорит о том, что датчик АБС вышел из строя.

На моделях «Рено» с электронным ручным тормозом, лампа «Brake» может загораться из-за того, что вышел из строя датчик стояночного тормоза.

9.5.Замена главного тормозного цилиндра

Вам потребуются: специальный ключ «на 11» для тормозных трубопроводов, ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отверните пробку бачка главного тормозного цилиндра и откачайте тормозную жидкость из бачка, например, резиновой грушей.

3. Отверните гайки крепления к цилиндру четырех трубопроводов и отведите трубопроводы в сторону.

ПРИМЕЧАНИЕ

Для наглядности бачок главного тормозного цилиндра снят. Однако главный тормозной цилиндр можно снять вместе с бачком.

ПОЛЕЗНЫЙ СОВЕТ

Заглушите трубопроводы любым доступным способом (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.


4. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю…	5. …и снимите главный тормозной цилиндр.

ПРИМЕЧАНИЕ

Обратите внимание на то, что фланец главного тормозного цилиндра уплотнен резиновым кольцом. Сильно обжатое, затвердевшее или надорванное кольцо замените

6. Установите детали в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы (см. «Прокачка гидропривода тормозной системы» ).

предыдущая страница9.5.1. Замена бачка главного тормозного цилиндра

следующая страница 9.6. Вакуумный усилитель тормозов

Разные виды провалов педали тормоза

Теперь в общих чертах рассмотрим разновидности нашей неисправности. Дело в том, что педаль тормоза может проваливаться по-разному, и это надо учитывать при поиске причины

Ещё важно принимать во внимание обстоятельства, при которых случаются провалы. Это помогает быстрее исключить поломки, которые к отдельным ситуациям не имеют никакого отношения

Виды провалов педали тормоза:

при работающем двигателе;
после замены колодок;
после прокачки тормозов;
резкие провалы;
плавные провалы;
педаль проваливается иногда;
проблема исчезает после нескольких нажатий;
педаль проваливается и жидкость не уходит.

Если педаль проваливается при неработающем двигателе, то это означает полное отсутствие тормозов и грядущий серьёзный ремонт. «Хороша» такая поломка тем, что найти её причину несложно. Обычно она где-то на видном месте, и сразу же обнаруживается при беглом осмотре. Но, как правило, такое встречается не очень часто. В основном педаль тормоза проваливается при работающем двигателе.

Провалы после замены колодок, жидкости и других манипуляций с тормозной системой — это отдельные истории

Каждой из них ниже уделено внимание. Если удалось сопоставить неисправность с недавним ремонтом или обслуживанием системы торможения, это будет отличной подсказкой при поиске причины. Резкие провалы, плавные, периодические и исчезающие после нескольких нажатий — это всё не очень сильно помогает найти проблему

Однако позволяет оценить масштабы катастрофы. К примеру, если педаль проваливается лишь иногда, это говорит о том, что поломка не критическая, и её будет сложнее искать. Резкие провалы, с одной стороны, более пугающие, но с другой стороны упрощают диагностику

Резкие провалы, плавные, периодические и исчезающие после нескольких нажатий — это всё не очень сильно помогает найти проблему. Однако позволяет оценить масштабы катастрофы. К примеру, если педаль проваливается лишь иногда, это говорит о том, что поломка не критическая, и её будет сложнее искать. Резкие провалы, с одной стороны, более пугающие, но с другой стороны упрощают диагностику.

Последняя распространённая разновидность неисправности системы — это когда педаль тормоза проваливается, но жидкость не уходит. То есть, герметичность не нарушена. На что указывают такого рода симптомы, тоже рассмотрено ниже.

Обслуживание задних барабанов Renault Logan 1

Задний барабан Рено Логан необходимо снять в том случае, если он сам повредился или требуется замена тормозного барабанного механизма целиком, вместе с цилиндрами, колодками. Или же для общей проверки тормозной системы. Как выполняется снятие этой детали, будет пояснено далее.

Перед обслуживанием барабанных тормозных механизмов

Вначале следует разобраться с тем, какая у вас установлена тормозная система.

Под установку тормозного цилиндра Renault Logan 1-го поколения с мотором 1.4 барабаны с колодками диаметром 18 см и единственным крепежным болтом. Для двигателя 1.6 диаметр колодок – 20,3 см. А если у тормозных цилиндров два болта, посадочные места под них вовсе могут отличаться. Так что, прежде чем заказывать новую запчасть, будет правильнее измерить расстояние между центрами болтов. Диаметры поршней также разные – может быть 19 мм, а может – 17 мм. Эта деталь поможет сделать выбор.

Решив выполнить замену барабана, будет правильно заказать и подшипник задней ступицы, поскольку эта деталь – не из тех, что можно использовать повторно. Его лучше выбирать SNRовсий с артикулом FC40570S06.

Если в вашем случае у Рено Логана есть антиблокировочная система, тогда на ступичном подшипнике можно заметить кольцо с магнитной полоской, метками. Этот элемент нужно аккуратно снять, переместить на новый барабанный элемент, аккуратно прижав к посадочному диаметру.

Необходимые инструменты

Далее следует заняться подготовкой инструментария. Для Рено Логана потребуются:

инструмент для снятия заднего барабанного узла (наличие съемника важно); набор ключей, чтобы снять колеса; плоская отвертка; торцевая головка «на 30». Не лишними могут оказаться:. Не лишними могут оказаться:

Не лишними могут оказаться:

длинно-и плоскогубцы;
штангенциркуль.

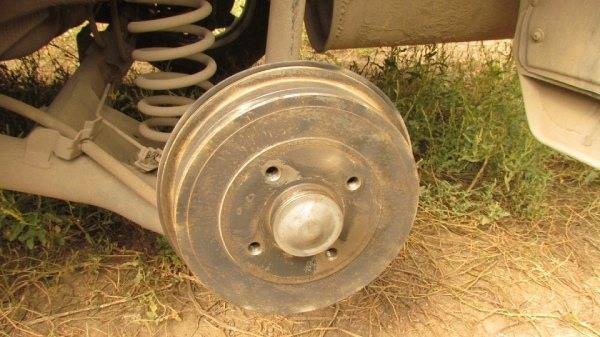

Как снять задний барабан Рено Логан?

Далее будет пояснено, что делать, чтобы правильно выполнить снятие заднего барабана:

Первым делом следует ослабить гайки на колесе. Чтобы оно не вращалось после поднятия Рено Логан 1-го поколения на домкрате.
После снятия колеса нужно убрать с Renault Logan датчик АБС (антиблокировочной системы, если он есть).

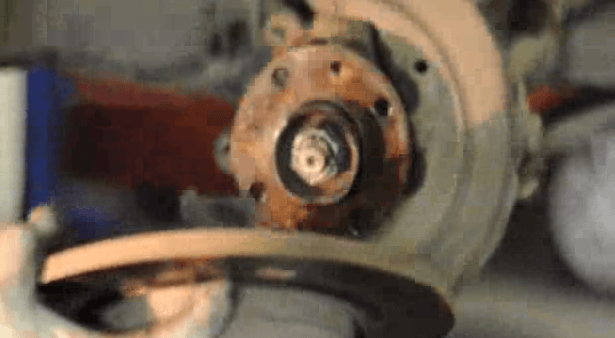

Затем требуется убрать колпак, который защищает гайку ступицы. Возможно, потребуется обработка жидкостью WD-40.

Без съемника

Понятно, что, если специнструмента для съема нет, снять эту деталь будет непросто. И некоторые владельцы Рено Логан советуют использовать отвертку, молоток.

Вот еще один вариант как можно снять барабан:

После снятия гайки ключом «на 30», нужно обработать внутреннюю часть WD-40. Частенько она пристает к цапфе. А обработка поможет облегчить работу. В качестве альтернативы можно даже использовать «жидкие ключи» — с ними результат лучше.
В корпус барабана вкрутить пару болтов, к основам которых прикреплены гаечные ключи. За них можно зацепить гибкую деталь. К примеру, кусок троса. Он будет соединительной деталью между ключами.
В качестве гидравлического инвентаря разрешается задействовать домкрат. Его помещают по центру, направив центральный участок на задний ступичный подшипник.
Для повышения хода штока допускается использовать подходящий по размеру болт с уже накрученной на него гайкой.
После снятия заднего барабана, желательно проверить всю тормозную систему Рено Логана, включая задний цилиндр и тормозные колодки. Дело в том, что, может потребоваться замена этих колодок.

В общей сложности подобная процедура выходит бюджетной. Если, конечно, взять в расчет, что оригинальный съемный инвентарь стоит где-то 10 тыс. руб.

Такие ремонтные работы важно выполнять без лишних и резких движений. Поскольку, если действовать неаккуратно, можно даже исправным деталям Logan нанести серьезные повреждения

И если так случилось, то потребуется дополнительный ремонт, а с ним и дополнительные расходы

И если так случилось, то потребуется дополнительный ремонт, а с ним и дополнительные расходы.

Теперь понятно, как выполнить снятие заднего тормозного барабана с Рено Логана. Оказывается, не так уж трудно выполнить эту процедуру даже без съемника. По завершении работы требуется проверить ручник Logan. Для этого его требуется запустить и удостовериться в должном качестве работы.

Советы по автохимии

Замена передних колодок на Рено Логан, так же, как на других авто, требует грамотного использования смазок. Посмотрите на фото ниже.

Две смазки для разных деталей

Антискрипная смазка – это вариант 1, а смазка для пальцев – вариант 2. Похоже, у фирмыLIQUIMOLY возникла путаница с названиями.

Метрический винт смазывайте тем же составом, что и палец суппорта.

Основная идея – в следующем. Пальцы смазывают силиконовой смазкой, и ничем иным. Всё остальное – это антискрипные пасты:

Медные;
На основе керамики;
Составы с графитным порошком;
Литол с разными добавками, включая графит;
Смазка на минеральной основе (разрушает резину).

Нам нужна силиконовая высокотемпературная смазка. Она при нагреве не густеет.

Антискрипная паста тоже несёт в себе пользу. Дальше показано, как лучше её наносить.

Схема нанесения антискрипных составов

В общем, замена передних колодок Рено Логан – операция несложная. А требования, перечисленные здесь, относятся к любому авто с «плавающей скобой».

Артикулы высокотемпературных смазок

SLIPKOTE 220-R DBC
MOTORCRAFT XG-3-A или D7AZ-19A331-A
MOPAR J8993704
ACDelco 89021537
FEDERAL MOGUL F132005
FTE W0109
STAHLGRUBER 223 1712 или 223 1729
TRW PFG110

Замена передних колодок на Рено Логан производится не по регламенту, а по мере износа. Контролируйте износ периодически или ждите, пока не заскрипят тормоза. Колодка считается изношенной, если:

Толщина фрикционного (асбестового) слоя снижена до 1-1,2 мм;
Общая толщина колодки уменьшилась до 6-ти мм;
Стёрся индикатор износа (если есть).

Любой из признаков выполнен хотя бы на одной колодке – значит, меняем их все. Ну, или используйте парную замену.

Изношенные колодки нельзя эксплуатировать по трём причинам. К ним относятся ухудшение управляемости, перегрев, а также быстрый износ диска. Делайте выводы.

Подшипник в передней ступице

Процесс замены подшипника передней ступицы трудоёмкий и требует определенных знаний и навыков. Так, потребуется достаточно много инструмента: набор больших головок, отверток и ключей, а также средних размеров ломик и два домкрата. Стоит отметить, что процесс замены подшипника с АБС и без него почти ничем не отличается. Для машин без АБС отсутствует отверстие для датчика скорости.

На первом этапе снимают колесо: включают ручник и первую передачу, откручивают гайку ступицы (ключ «на 30»). Ослабляют четыре винта, а дальше задействуют домкрат.

Замена ступичного подшипника Рено Логан не обходится без того, чтобы снять подкрылок. Сначала снимите щиток бампера (два пистона и три самореза). Затем надо подобраться к точке, отмеченной стрелкой.

Все точки крепления подкрылков

Когда пистон в «важной точке» снят, пройдитесь по остальным элементам. Это – четыре самореза (1 и 2), два пистона спереди, а также саморез и пистоны возле брызговика

В комплектациях с ABS дальше проводят действия: отключают разъём, выводят шнур из пазов (см

фото), отсоединяют и убирают датчик

В комплектациях с ABS дальше проводят действия: отключают разъём, выводят шнур из пазов (см. фото), отсоединяют и убирают датчик.

Шнур нужно вывести из трёх пазов

Осталось снять поворотный кулак. Но эта операция – длительная.

Снимаем тормозные диски

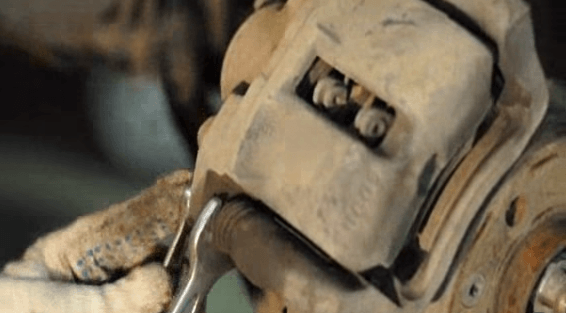

Попробуем удалить колодки: сдвигаем скобу наружу, откручиваем гайку на нижнем пальце (ключ «на 13»), поднимаем скобу. Палец от проворачивания удерживают ключом «на 17».

Долой колодки

Вынимаем колодки, дальше снимаем тормозной механизм. Для этого ключом «на 18» откручиваем два винта. Они удерживают механизм на кулаке.

Чтобы диск не проворачивался, можно временно завернуть любой винт, на который крепится колесо. Между буртиком ступицы и винтом помещают клин.

Как снять поворотный кулак

От кулака нужно отсоединить наконечник рулевой тяги. Для этого ключом «на 21» ослабляют контргайку, придерживая сам наконечник за лыски (см. фото).

Долой наконечник тяги

Труднее всего будет выбить палец: ослабляем гайку ключом «на 16», а сам палец придерживаем ключом Torx T30. Затем молотком ударяем по торцу рычага. Надо выпрессовать палец полностью, а гайку откручивают в завершении.

Переходим к рычагу подвески. Строение передней подвески позволяет с лёгкостью снять шпильку стабилизатора: ключом «на 13» отворачиваем гайку, придерживая шляпку ключом T40 (см. рис.).

Пользуемся только отвёрткой и ключом

Затем ключом «на 16» откручиваем гайку стяжного болта. «Стяжка» находится внизу, а «щёчки» этой стяжки можно разжать отвёрткой. Смысл – в том, чтобы вывести опору из кулака вниз.

Осталось самое простое – откручиваем два винта на стойке. Для этого используется ключ «на 18».

Крепление поворотного кулака к стойке

Удаляем подшипник

С помощью тисков и тонкой оправки нужно будет выбить ступицу (см. рис.). При этом подшипник разрушается.

Старый подшипник будет разрушен

Затем внешнее кольцо подшипника выбивают из кулака. Но сначала снимают стопорное кольцо.

Рассмотрим все шаги по порядку:

Разделяем ступицу и кулак (оправка d=36,5);
Щипцами для стопорных колец вынимаем кольцо из выемки кулака;
Используем оправку d=65, чтобы выбить внешнее кольцо.

Каждому шагу соответствует фото.

Избавились от подшипника наполовину

Теперь снимем лишнюю деталь с нашей ступицы.

Сначала снимают шайбу, закрывающую резиновый сальник. Дальше сдвигают кольцо подшипника, пользуясь молотком и зубилом.

Долой вторую половину подшипника

На последнем этапе придётся использовать съёмник.

Монтаж подшипника

Сначала запрессовывается подшипник, затем устанавливается стопорное кольцо, и затем запрессовывают ступицу. При этом используют винтовой съёмник либо молоток и оправки.

Советы для варианта с ABS

Для комплектаций с ABS существуют правила:

До монтажа подшипника устанавливают кольцо датчика. Лапки кольца «смотрят» внутрь;
Пазы 1 и 2 должны совпасть (см. фото);
Магнит на подшипнике должен «смотреть» внутрь кулака.

Тонкости выполнения опрессовки

Съёмник ступичных подшипников Рено Логан выглядит так же, как съёмник для АЗЛК-2141. Чертёж представлен ниже.

Специнструмент завода АЗЛК

При работе соблюдайте два правила:

Когда запрессовываете подшипник в кулак, на подшипник давит чашка 3 (72 мм);
Если идёт опрессовка ступицы, используется чашка 4 (62 мм).

Проставка в первом случае опирается на кулак. Во втором она давит на ступицу.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Снятие главного тормозного цилиндра

Снятие главного тормозного цилиндра Renault Logan, Sandero

Работу проводим при замене главного тормозного цилиндра и снятии вакуумного усилителя тормозов.

Работу проводим на смотровой канаве или эстакаде.

1 – главный тормозной цилиндр;

2 – уплотнительная втулка;

3 – уплотнительное кольцо вакуумного усилителя тормозов;

4 – крышка бачка с датчиком недостаточного уровня жидкости в бачке;

5 – бачок гидропривода

Приподняв фиксатор, отсоединяем колодку проводов от датчика уровня тормозной жидкости. Отвернув крышку бачка, снимаем ее вместе с датчиком уровня жидкости. Резиновой грушей отбираем жидкость из бачка и заворачиваем крышку.

Рожковым ключом «на 11» или специальным ключом для штуцеров тормозных трубок отворачиваем штуцеры двух тормозных трубок.

Выводим наконечники трубок из отверстий главного тормозного цилиндра.

Головкой «на 13» отворачиваем две гайки крепления цилиндра к вакуумному усилителю тормозов…

…и снимаем главный тормозной цилиндр в сборе с бачком гидропривода. Соединение главного тормозного цилиндра с вакуумным усилителем тормозов уплотнено резиновым кольцом, расположенным в проточке фланца цилиндра. Вынимаем кольцо из проточки фланца.

Если необходимо снять бачок гидропривода…

…вставляем отвертку между корпусами бачка и цилиндра. Преодолевая сопротивление уплотнительных резиновых втулок…

…выводим штуцеры бачка из отверстий цилиндра… …и снимаем бачок. Вынимаем из отверстий главного тормозного цилиндра уплотнительные втулки штуцеров бачка.

Проверяем состояние резиновых уплотнительных втулок и кольца. Если они повреждены (разрывы, трещины) или потеряли эластичность, заменяем их новыми. Собираем главный тормозной цилиндр с бачком и устанавливаем в обратной последовательности.

Прокачиваем систему гидропривода тормозов (см. «Прокачка гидропривода тормозной системы»).

Видео по теме “Снятие главного тормозного цилиндра Рено Логан, Сандеро”

Почему греются тормозные диски на Рено Логан как исправить проблему

Греются тормозные диски на Рено Логан, наверняка у многих начинающих водителей это вызывает огромное беспокойство по поводу исправности тормозной системы автомобиля. И это вполне естественно, так как безопасность движения на дороге превыше всего.

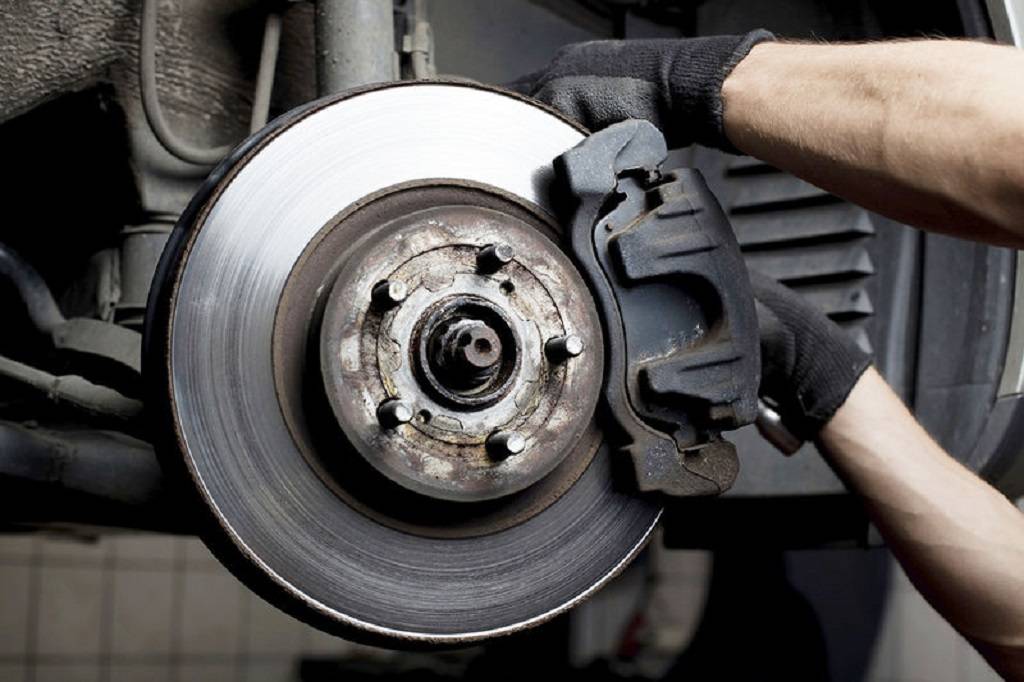

Нагрев тормозных дисков на Рено Логан происходит из-за постоянного трения о тормозной суппорт и колодку и это вполне естественный процесс.

Но, бывают случаи, когда перегрев может привести к серьезным поломкам и даже авариям на дороге, давайте рассмотрим эти проблемы и попытаемся самостоятельно исправить их.

Нормальная рабочая температура тормозных дисков Рено Логан во время движения

При обычной езде на автомобиле температура тормозного диска может достигать 250 – 350 градусов по Цельсию.

И это очень много, так как материал из которого изготовлена данная деталь (сталь, чугун) может начать деформироваться под воздействием температуры, которая возникает при трении.

Конечно, для качественно изготовленной детали процесс деформации будет проходить достаточно долго от 20 тысяч км пробега, но все же данный фактор имеет место быть.

На износ тормозных дисков так же влияет стиль вождения, поэтому пытайтесь избегать резких стартов и экстренных торможений.

Далее в статье я расскажу вам почему происходит, перегрев тормозных дисков на Рено Логан. Для того, чтобы вам самостоятельно выявить проблему – проведите самостоятельно визуальный осмотр данной детали.

Поставил новые тормозные колодки, начал перегреваться диск

Частенько у владельцев Рено Логан возникают проблемы с перегревом тормозного диска после замены колодок. Лично я знаю три причины по которым это может происходить:

Неправильно установленная тормозная колодка
Повреждение датчика ABS
И конечно, же некачественный материал из которого установленная деталь

Неправильно установленная колодка – это, основная причина по которой может греться тормозной диск. Ошибки при установки, колодки ведут к ее неправильному прилеганию к диску, в следствии чего при торможении возможно подклинивание диска и перегрев.

Повреждения и глюки датчика ABS – довольно часто при не аккуратной замене колодок возникает и повреждение датчика антипробуксовочной системы. Неправильная работа выше упомянутой детали может стать и причиной перегрева тормозного диска.

Некачественный материал из которого изготовлена тормозная колодка. Так же, как и тормозной диск, тормозная колодка изготавливается из металла, а его нагрев как мы выяснили приводит к деформации и неправильному прилеганию колодки к диску, в следствии чего может и произойти перегрев.

Почему сильно греется тормозной диск Рено Логан

Сильно греться тормозной диск Логана может в следующих случаях:

Агрессивный стиль вождения
Большой износ тормозных колодок
Подклинивание тормозного суппорта
Другие неисправности в работе тормозной системы автомобиля.

Для выявления этих неполадок, рекомендую вам провести диагностику, при помощи визуального осмотра тормозных элементов автомобиля. Если не получается найти проблему самостоятельно, обратиться к специалистам.

Последствие перегрева тормозных дисков Рено Логан

При перегреве фрикционного материала и самих дисков сложно надеяться на бесперебойную работу тормозной системы. Изначально изменится их структура, и они могут покрыться пленкой или налетом.

Своевременное обнаружение перегрева и ликвидация его причин способно уберечь автовладельца от многих печальных последствий. Чтобы изначально не допускать перегрева составляющих тормозов, нужно покупать качественные запчасти проверенных брендов.

Какую помпу выбрать? Известные производители

Лучший выбор – оригинальная продукция. Это залог того, что деталь точно подойдёт к машине и выдержит заявленный ресурс. Высокая стоимость таких запчастей обычно вполне оправдана.

Если выбирать из заменителей, то покупатели часто отдают предпочтение водяным насосам европейских брендов:

SKF;
Hepu;
Saleri Sil;
Valeo.

Эти детали изготовлены из качественных металлов, они оснащены крыльчатками и подшипниками с большим сроком эксплуатации. Стоимость высокая, но зато о качестве переживать не надо.

Также можно присмотреться к немецкому производителю Ruville и итальянским компаниям Graf и Dolz. Нормальными считают и водяные насосы производителей Profit, JP Group и Thermotec, но эти варианты лучше выбирать при ограниченном бюджете.

Если водяная помпа вышла из строя раньше заявленного производителем срока, причина в заводском браке или покупке подделки. Мы рекомендуем выбирать продукцию Ruville, Valeo и SKF.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Замена Главного Тормозного Цилиндра На Рено

5. Снимите соединительные втулки с отверстий в корпусе цилиндра. Подробности о процессе замены главного тормозного цилиндра с заменой основного Renault. Замена подшипника переднего колеса для Renault Megano Renault Megane 2. Замена. Замена задних фонарей на Renault Logan: фото и видео. Проверьте втулки и, если есть признаки старения резины, замените их.

6. Отмените детали удаления.

Чтобы облегчить установку бака, смочите соединение втулки I последней тормозной жидкостью.

замена главный тормозной цилиндр

Вам понадобится: специальный ключ «11» для тормозных трубопроводов, ключ «13».

1. Отсоедините провод от минусовой клеммы аккумулятора.

2. Открутите заглушку бачка главного тормозного цилиндра и откачайте тормозную жидкость из бачка, такую как резиновая колба.

3. Замена главного тормозного цилиндра Renault Megane 2. Замена сайлентблоков задней балки на Renault Logan, Sandero, Largus, Logan2. Замена зеркала заднего вида замена на Рено Логан. Ослабьте крепежные гайки на трубопроводе цилиндра 4 и снимите трубопровод в сторону.

Для наглядности основной бак тормоз цилиндр снят. Запасная прокладка клапанной крышки для Renault Logan. Но главный тормозной цилиндр можно снять вместе с баком.

Остановите трубопровод, используя, по крайней мере, один доступный метод (например, надев защитные колпачки на клапаны на концах для выпуска воздуха), чтобы предотвратить утечку тормозной жидкости.

4. Пошаговая замена воздушного фильтра на Renault Fluence. Замена передних тормозных колодок передних тормозных дисков Renault Logan. Как добраться до фильтра, как заменить его, проверить его состояние, необходимые инструменты для работы. Отсоединить две основные стопорные гайки тормоза цилиндр к вакуумному усилителю.

Ремонт ГТЦ (главный тормозной цилиндр) Рено 19

Ремонт GTZ (главный тормозной цилиндр) Рено 19.

5. и снимите главный тормозной цилиндр.

Обратите внимание, что фланец главный тормозной цилиндр запечатан резиновым кольцом. Замените плотное, зажатое или порванное кольцо

Вакуумный усилитель тормозов представляет собой сложную конструкцию, которую сложно разобрать. Для его ремонта и ремонта требуется квалифицированный персонал и специальное оборудование. Кроме того, усилитель представляет собой устройство, которое напрямую влияет на безопасность движения, плохой ремонт может привести к серьезным последствиям, поэтому в случае неисправности замените усилитель в сборе. Фотоотчет о замене главного тормозного цилиндра на автомобиль Renault Logan своими руками. Методы проверки работоспособности вакуумного усилителя тормозов описаны в гл. 4 «Техническое обслуживание» (см. «Проверка вакуумного усилителя тормозов», стр. 53).

Замена вакуумного усилителя

Вам понадобится: отвертка с плоским лезвием, розетка «13».

Чтобы открутить труднодоступные гайки для монтажа вакуумного усилителя, необходим набор головок торцевых головок, удлинительных шнуров и роторов, аналогичных показанным на фото.

1. Снятие и замена главного тормозного цилиндра (GTZ) на. Отсоедините провод аккумулятора от клеммы аккумулятора.

2. Отсоедините шланг к впускной трубе от вакуумного усилителя, отвинтив обратный клапан шланга с помощью отвертки.

Если подрядчик обладает достаточными навыками, главный тормозной цилиндр не может быть полностью удален, достаточно отсоединить его от усилителя тормозов и перенести его вперед, не отсоединяя трубопровод от него.

Когда следует прокачивать тормоза?

А вот этот вопрос уже более серьезный и подойти к его рассмотрению необходимо более ответственно. Когда же в систему тормозов мог попасть воздух? Итак:

Прокачка тормозов требуется после любого ремонта тормозной системы. Пожалуй, только замена колодок в некоторых случаях не влечет за собой прокачку тормозной системы.
Так, например замена тормозного шланга, замена заднего рабочего цилиндра на ВАЗ 2112, замена трубопровода тормозной системы, замена главного тормозного цилиндра – все эти работы, а также многие другие требуют прокачки тормозной системы.
Если в расширительном бачке тормозной системы автомобиля закончилась тормозная жидкость – в систему попадает воздух! Причиной этого может быть как неисправность в системе, так и нецелостность самого расширительного бачка.

Аппаратная замена

Интервал замены ТЖ Logan

Главный тормозной цилиндр и его снятие

Ремонт главного тормозного цилиндра

Если вы считаете, что в главном тормозном цилиндре образовалась утечка, или если сцепление не работает должным образом и прокачка гидравлического контура не принесла ожидаемых результатов, при этом все гидравлические шланги в хорошем состоянии, рекомендуется выполнить капитальный ремонт главного цилиндра. Прежде чем приступать к разборке главного цилиндра, и убедитесь, что вы приобрели подходящий ремонтный комплект.

Примечание Чтобы предотвратить повреждение лакокрасочного покрытия вследствие проливания тормозной жидкости, всегда накрывайте топливный бак и обтекатели при выполнении работ с главным цилиндром сцепления.

Внимание! Разборка, капитальный ремонт и сборка главного цилиндра должны производиться в абсолютной чистоте, чтобы избежать попадания загрязнений и последующего повреждения компонентов гидравлической системы. Снятие

Снятие

1. Установите автомобиль на подъемник.

2. Отсоедините разъем проводки от датчика низкого уровня тормозной жидкости (рис. 7.13)

. Снимите крышку вместе с датчиком уровня с бачка тормозной жидкости. После чего отберите тормозную жидкость из бачка с помощью резиновой груши, или шприца. После этого заверните крышку обратно.

Отвернув штуцера тормозных трубок и пометив их положение (для облегчения дальнейшей установки), выведите наконечники тормозных трубок из отверстий тормозного цилиндра.

Открутите две гайки крепления тормозного цилиндра к вакуумнуму усилителю и снимите главный тормозной цилиндр вместе с бачком. Соединение главного тормозного цилиндра и вакуумного усилителя уплотнено резиновым кольцом, которое находится в проточке фланца цилиндра. Выньте это кольцо из проточки фланца.

Рис . 7.13. Отсоедините разъем проводки 1 отдатчика низкого уровня тормозной жидкости . Снимите крышку 2 с бачка с тормозной жидкостью . Снимите бачок 5, отсоедините тормозные трубки 3, открутите гайки 4 крепления вакуумного усилителя .

Если есть необходимость снять бачок гидропривода, то вставив отвертку между бачком и цилиндром, преодолев сопротивление, выводим штуцеры бачка из тормозного цилиндра. Все резиновые уплотнительные втулки и кольца проверяются на повреждения и в случае необходимости заменяются новыми.

Установка

3. Установите правильно бачок на главный тормозной цилиндр в точках 6 (рис. 7.14). Замените уплотнительное кольцо 7.

4. Установите главный тормозной цилиндр и вакуумный усилитель на одной линии так, чтобы шток вошел в корпус главного тормозного цилиндра.

5. Далее установка проводится в порядке, обратном снятию. Залейте тормозную жидкость.

Моменты затяжки

Крепление тормозных трубок к главному тормозному цилиндру- 14 Нм.

Гайки крепления вакуумного усилителя тормозного привода и гайки крепления главного тормозного цилиндра -21 Нм.

Главный тормозной цилиндр Рено Логан
