Приветствую всех автолюбителей владельцев автомобилей ваз и Рено Логан, читателей авто блога RtiIvaz.ru. Сегодня мы рассматриваем крепление глушителей автомобилей ваз, а затем сравниваем их с креплением глушителей Рено Логан, на предмет их взаимозаменяемости.
Комплект крепление глушителей ваз 2101-07
Для начала рассмотрим крепление глушителей классических моделей 2101-07. Это ремкомплект 20Р ОАО «БАЛАКОВОРЕЗИНОТЕХНИКА». В комплект «классики» входит так называемый «ромбик» и две ленты оснащенные крючками для подвеса (см. фото), каталожный номер 2101-1203047/72.
Ремкомплект 21Р, 2108-1203073-20р
Теперь рассмотрим крепление глушителя на «восьмерку» 2108. Каталожный номер ремкомплекта 21P, 2108-1203073-20р количество 5 штук, также от ОАО «БАЛАКОВОРЕЗИНОТЕХНИКА». Ремкомплект состоит из пяти так называемых «пряников» одинаковой формы. Такой набор подходит для большинства переднеприводных моделей ваз.
Ремкомплект крепления глушителя ваз 2110, старого образца
Далее рассмотрим крепление глушителя на «десятку» 2110 старого образца. Ремкоплект состоит из четырех деталей: так называемый «будильник» (похож на будильник) и трех уже упомянутых выше «пряников» такие же, как для Лады 2108.
Ремкомплект крепление глушителя Ваз 1117, 1118, 1119 «Калина»
Затем рассмотрим ремкомплект на модели Ваз 1117, 1118 и 1119 «Калина». Каталожный номер 1118-1203073, количество 4 штуки. Комплект состоит их четырех «пряников» чем то похожие на резинки ваз 2108.
Ремкомплект крепление глушителя ваз 2170, ваз 2110 нов/образца
Смотрим следующий ремкомплект крепления глушителя на ваз 2170 «Приора». Каталожный номер 2170-1203073 количество 3 штуки. В ремкомплект входят: четыре подвеса – три чисто приоровских и один подвес «будильник» от ваз 2110 старого образца. Крепления подходят для крепления глушителя ваз 2110 нового образца.
Крепление глушителя Рено Логан
Теперь рассмотрим с эстакады крепления глушителя Reno и посмотрим, что можно подобрать из креплений автомобилей Лада. По размерам из вазовских креплений больше всего подходит подвес от «Приоры» ваз 2170. Он, правда, немого по ширине уже, чем крепление на Логане, но можно поставить два резиновых подвеса. Хотя «пряник» Приоры более мощное и для Логана будет вполне достаточно и одной резинки.
Вообще то, чтобы вы знали на Рено Логан глушитель выхлопных газов крепится на двух резиновых подвесах. Мы с вами рассмотрели все имеющиеся на сегодняшний день в продаже крепления глушителей автомобилей ваз, всех моделей. Также опытным путем подобрали крепление глушителя на автомобиль Reno Logan, которое можно заменить креплением от автомобиля Приора.
Собственно весь эксперимент был проделан для того, что если в продаже не будет «родного» крепления на Рено Логан или он покажется вам слишком дорогим, вы всегда сможете заменить его «пряником» от Приоры. Можно поставить две резинки вместо одной и будет мощнее держаться.
Крепление глушителя на автомобили «Газель», «Волга»
Далее рассмотрим крепление глушителя на автомобили «Газель», «Волга». Эти крепления наиболее удачно подходят для глушителя Renault Logan. В отличие от приоровских они шире и почти такие же, как на Логане. Это ярославские крепления на Газель или автомобиль Волга. Каталожный номер – ЯРТ 3105 1203163 03.
Пробуйте, экспериментируйте. Всем Удачи на дорогах!
Вам так же будет интересно узнать:
Регулируются клапана на классике
Сальники на переднею и заднею крышку
Снятие и ремонт
И все же, как снять неисправный глушитель? Для демонтажа глушителя с Рено Логан следует освободить достаточное пространство, чтобы была возможность беспрепятственного доступа к комплексу выпускного коллектора.
- Откручивают четыре крепежных болта в нижней части, фиксирующие штаны глушителя с коллектором отработанных газов.
- Снимается клемма лямбда-зонда и он отводится в бок.
- Демонтируются резиновые кронштейны по всей длине, затем с напарником выполняется его снятие.
- Для замены неисправного участка глушителя следует его закрепить таким образом, чтобы была возможность выполнить вырезку дефектной части с помощью обычной болгарки.
- Новый участок примеряется, затем он в трех точках прихватывается сваркой, затем вся система в комплексе возвращается на штатное место и проверяется корректность выполненных операций.
- Если все в порядке, то бережно снимается система и производиться окончательная приварка нового участка, используя кислородную сварку.
- Система вывода отработанных газов монтируется обратно, закрепляются резиновые хомуты.
- Устанавливается новая прокладка выхлопного коллектора и на штанах. Крепление выполняется новыми болтами, которые смазываются, а после затягиваются до упора.
Замена резонатора Рено Логан
Замена резонатора Рено Логан осуществляется следующим образом: вышедшее из строя устройство вырезается из выхлопного тракта автомобиля болгаркой, и на его место приваривается новое. При этом в качестве нового агрегата может стать агрегат как отечественного, так и зарубежного производства (российские агрегаты ничем не хуже импортных аналогов), и даже облегченный прямоточный глушитель.
Последний имеет как положительные, так и отрицательные свойства. К первым следует отнести то, что он не создает в выхлопном тракте столь высокое давление, высвобождая тем самым 5-7% мощности двигателя. К отрицательным – он не в полной мере справляется с функцией уменьшения звука выхлопа, так что с ним авто станет заметно более громким.
Причины неисправности гофры глушителя
Этот элемент служит для компенсации вибрационной нагрузки на выхлопную систему, поэтому гофра может выйти из строя из-за жёстких условий эксплуатации.
Неровности на дороге или крупные предметы на проезжей части могут привести к физическому разрушению элемента. Преждевременный выход из строя этой детали также может быть вызван неправильной установкой глушителя, изношенными подушками двигателя и неисправной трансмиссией.
Если волнообразная складка глушителя повреждена, то кроме повышенной шумности может наблюдаться запах выхлопных газов в салоне. В этом случае можно получить сильное отравление, поэтому при первых признаках неисправности этой детали необходимо приступить к ремонту.
Простой способ ремонта
Ремонт гофры глушителя своими руками без сварки может быть выполнен следующим образом:
- Обыкновенный медицинский бинт пропитывается эпоксидной смолой.
- Пропитанным бинтом обматывается виброкомпенсатор глушителя.
- После застывания смолы автомобиль можно эксплуатировать в обычном режиме.
Такой способ является самым простым, но решить проблему неисправности глушителя с помощью эпоксидной смолы можно не более чем на 1 — 2 месяца. Со временем отремонтированный участок прогорит и его снова нужно будет восстанавливать.

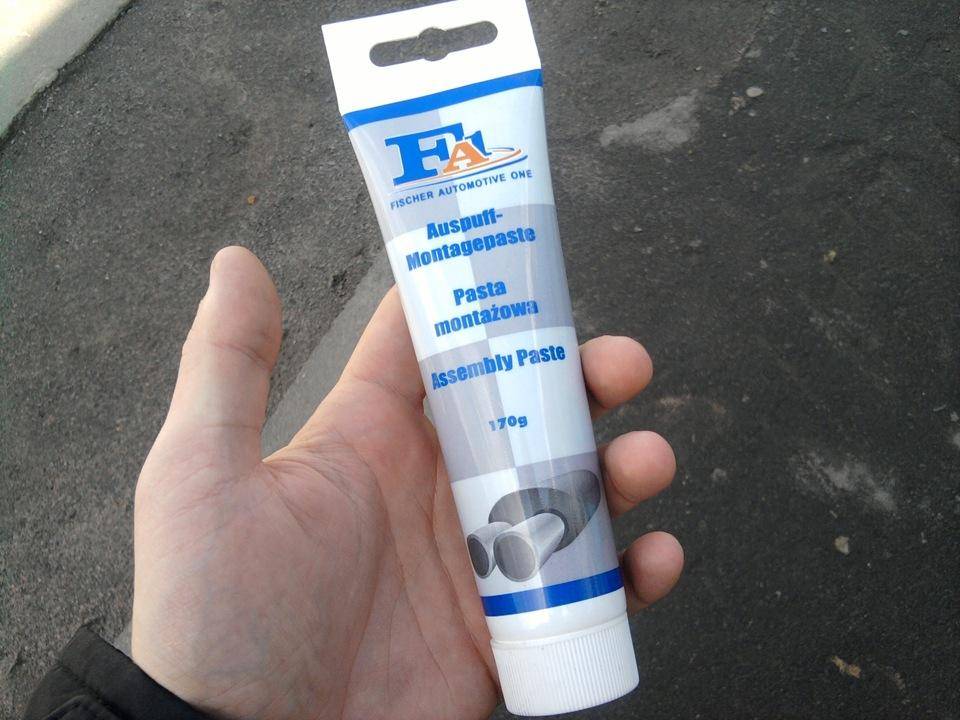

Ремонт высокотемпературным герметиком
Специальный герметик для ремонта глушителя также можно использовать для устранения поломки гофрированной трубки выпускной системы автомобиля.
Ремонт осуществляется в таком порядке:
- Герметик наносится на внешнюю поверхность элемента.
- Тонкой жестью, ширина которой должна равняться длине гофры, деталь оборачивается несколько раз.
- Жесть фиксируется с помощью обычных винтовых хомутов по краям и посередине.
- Спустя 24 часа, когда герметик застынет, автомобиль можно будет эксплуатировать в обычном режиме.
Данный способ также является временным и рассчитанным на эксплуатацию автомобиля в течение не более 1 месяца.
Надёжный способ замены (без сварки)
Перечисленные временные способы устранения неисправности волнообразной складки глушителя, не позволяют забыть о проблеме надолго. Поэтому могут использоваться в крайних случаях, когда осуществить полноценный ремонт выпускной системы глушителя не представляется возможным.
Самым правильным и надёжным способом монтажа новой запчасти является сваривание с выпускной трубой. Но когда нет возможности использовать сварочный аппарат можно применить не менее эффективный способ крепления гофры.
Установить данную деталь можно на резьбовые соединения.
Работа выполняется в такой последовательности:
- Старая гофра срезается болгаркой или ножовкой по металлу сразу за сварным швом.
- Далее нужно установить новый виброкомпенсатор.
- Сделать насколько отверстий диаметром 4,2 мм, которые должны быть равномерно распределены по окружности. Отверстия необходимо сделать с обеих сторон обрезанной выхлопной системы.
- С помощью метчика М5 нарезается резьба в отверстиях, которые были сделаны в выхлопной системе.
- В отверстия вкручиваются болты М5, которые обязательно следует установить на граверные шайбы для предотвращения откручивания.
Ещё один эффективный способ монтажа
Этот простой способ установки виброкомпенсатора без сварки, при правильном исполнении, позволяет устранить проблему самостоятельно. Установка осуществляется в такой последовательности:
- Срезается старая гофра.
- Новая напиливается продольно в местах присоединения к выпускной системе и устанавливается на выхлопную трубу.
- С помощью хомутов волнообразная складка обжимается в тех местах, где были сделаны надпилы.
Для лучшей герметизации такое соединение также необходимо дополнить тонким слоем высокотемпературного герметика, а хомуты хорошо затянуть и по возможности закернить резьбу любым доступным способом.
Долговечность такого варианта крепления не отличается от стандартного приваривания. Но при сильном ударе в продольном направлении гофра может быть относительно легко отделена от выхлопной системы автомобиля
Поэтому эксплуатация машины с небольшим клиренсом должна осуществляться с особой осторожностью
Заключение
Ремонт многих агрегатов и элементов автомобиля может быть произведён без применения сварочного аппарата. Даже при выполнении ремонта сложных поломок выпускной системы автомобиля, данные детали могут быть эффективно зафиксированы с помощью резьбовых соединений или зажаты хомутами.
Замена гофры глушителя без сварки может быть осуществлена в гаражных условиях, а для выполнения работы не потребуется использовать слишком дорогие инструменты и материалы.
Неисправности глушителей «Рено Логан»
Понять, что глушитель автомобиля вышел из строя, сможет даже начинающий водитель.
Глушители на «Рено Логан» состоят из пяти основных частей
Вот основные признаки проблем с этим устройством:
- в салоне появился запах выхлопных газов;
- мощность двигателя ощутимо снизилась без видимых причин;
- двигатель начал работать очень громко;
- шумная работа двигателя сопровождается громкими хлопками, похожими на пистолетные выстрелы.
Большинство из вышеперечисленных признаков говорит о том, что в устройстве образовалась дыра из-за термической коррозии. Понижение мощности наблюдается из-за засорения резонатора или катализатора машины. Как вариант, мельчайшие отверстия в «сотах» катализатора могут просто закоксоваться из-за длительного воздействия высокой температуры. А температура, в свою очередь, повышается в результате сгорания некачественного топлива. Наконец, «пистолетные выстрелы» — это результат попадания воздуха в топливную систему автомобиля. В ряду этих неисправностей особняком стоит поломка креплений глушителя. Рассмотрим её подробнее.
Выбор глушителя
Отправляясь в магазин за новым устройством для автомобиля «Рено Логан», следует знать: полностью эта деталь нигде не продаётся. То есть автовладельцу не удастся приобрести основной глушитель, резонатор и приёмную трубу в одном комплекте. Эти части придётся покупать по отдельности. Лучше, если автовладелец остановит свой выбор на продукции фирмы BOSAL. Другим неплохим вариантом будут запчасти фирмы ATIHO. По стоимости продукция этих фирм почти не отличается:
- приёмная труба стоит 1500 рублей;
- основной глушитель — 2000 рублей;
- резонатор — 1800 рублей.
Это интересно: Тонируем стекло, клеим наклейки и стикеры – как на это смотрит закон
Из-за чего возникают неполадки и нужна срочная замена глушителя Рено Логан?
И хоть резонатор стоит в конце выхлопного тракта, все равно ему приходится работать в условиях повышенного давления и столь же высоких температур. Эти два фактора плюс агрессивные воздействия окружающей среды – в первую очередь, влага, вызывающая коррозию, – способствуют разрушению этого агрегата.
Также к ситуациям, отнюдь не способствующим долговечности глушителя, следует отнести сезонные перепады температур, частые механические повреждения от отскакивающих из-под колес машины камней и хим. реагенты, которыми посыпают дороги в зимний период и некачественное топливо. От всего этого страдают даже достаточно дорогие агрегаты, изготовленные ведущими производителями.Заметки на полях. Средний срок жизни резонатора Рено Логан составляет около одной-полутора сотен тысяч километров пробега автомобиля. К сожалению, каким-то образом постараться его увеличить практически невозможно.
Высокотемпературный герметик как временное решение
Такой ремонт гофры глушителя используется, если нет новой детали. Работа производится в следующей последовательности:
- гофра покрывается слоем герметика,
- из жести вырезается полоса шириной равной длине виброгасителя и в несколько слоёв наворачивается поверх герметика,
- затем с краёв и в центре её крепят хомутами,
- через сутки, необходимых для застывания герметика, можно ездить как прежде.
Ремонт гофры глушителя герметиком — временное решение
Гофра, отремонтированная этим способом, продержится не более месяца. Некоторые автовладельцы просто замазывают повреждённое место герметиком, не оборачивая жестью. В этом случае возможность пользоваться автомобилем сокращается до двух дней.
Способы ремонта и замены гофры
Сотрудники СТО скептически относятся к решению автовладельца самостоятельно заменить виброгаситель без сварки. Несмотря на это, соединение может быть достаточно надежным, если правильно подобрать гофру и последовательно выполнить ряд мероприятий. Каких-либо специфических инструментов не потребуется. Все необходимое обычно есть в гараже.
Ремонт высокотемпературным герметиком
Герметик, предназначенный для ремонта глушителя, можно использовать в ремонте виброкомпенсатора. Порядок действий следующий:
- Нанести герметик на поверхность гофры снаружи.
- Обернуть деталь несколько раз полоской тонкой жести (ширина равна длине сильфона).
- Зафиксировать жесть хомутами посредине и по краям.
- Через сутки герметик отвердеет, можно продолжать езду на авто.
Замена гофры с помощью хомутов
Чтобы воспользоваться таким методом, нужно подобрать новую гофру, длина которой на 5 см больше расстояния между швов, оставшихся от поломавшейся детали. Внутренний диаметр в патрубках гофры должен быть на 1 мм больше диаметра труб в выхлопной системе. Последовательность действий:
- Установить машину над смотровой ямой.
- Снять участок с поврежденным виброгасителем.
- Болгаркой срезать сломанную гофру, удалить заусенцы.
- Сделать пару запилов на торцах патрубков, чтобы они плотно прилегали к трубам. Поверх неглубоких надрезов нанести герметик.
- Надеть гофру, зафиксировать (но не затягивать) хомуты, чтобы скорректировать положение.
- Установить деталь по месту, не забыв заменить прокладки.
- Затянуть хомуты. Чтобы гайки не раскручивались, резьбу накернить.
Опытные автовладельцы утверждают, что на хомутах гофра держится не хуже, чем при сварке. Но есть один минус – от продольного удара деталь может соскочить с трубы. Поэтому, если автомобиль обладает низкой посадкой, придется ездить аккуратнее.
Резьбовое соединение
Установка виброгасителя резьбовым соединением достаточно надежная, если сравнивать со сваркой. Подготовительные работы – те же, что перечислены выше. Замена осуществляется в следующем порядке:
- Устанавливается новый сильфон.
- По окружности патрубка, который надевается на выхлопную трубу, на одинаковом расстоянии сверлят насквозь до 8 отверстий диаметром 4,2 мм.
- С помощью метчика М5 в отверстиях на трубе нарезается резьба, отверстия на патрубке рассверливают, чтобы получить диаметр 5 мм.
- Болты и отверстия обрабатывают герметиком, после чего гофру одним концом крепят на место с помощью граверных шайб.
- До того, как закрепить другой конец гофры, конструкцию собирают и устанавливают на машину. Далее отмечают линию, где размещается край патрубка, во избежание перекоса.
- Конструкцию снимают, сверлят отверстия и крепят второй патрубок.
- Пробная поездка.
Резьбовое соединение позволяет не обращаться в СТО, при этом получить качественный результат. Установленная таким способом гофра не боится поперечных и продольных воздействий.
Эпоксидная смола
Применение эпоксидной смолы в случае поломки виброкомпенсатора считается временной мерой. Если нужно срочно восстановить работоспособность авто, но нет времени ехать на ремонт в автосервис, можно прибегнуть к простому способу ремонта гофры. Понадобится медицинский бинт, лучше взять эластичный. Ткань пропитывают эпоксидной смолой, после чего наматывают на гофру. После застывания состава можно пользоваться машиной в обычном режиме. Такой способ поможет не более, чем на месяц. Вместо бинта можно использовать термостойкую ленту, стеклоткань.
Ремонт крепления глушителя Рено Логан
В процессе эксплуатации машины, особенно, если ездить приходится по проселочным дорогам, разбалтывается и разбивается не только сама выхлопная системы, но и ее элементы. В большей степени это касается крепления глушителя.
В качестве амортизирующего элемента в нем присутствует резиновое кольцо. Оно одновременно охватывает трубу за глушителем и, при помощи специального ушка, крепится к днищу машины. Именно эта деталь крепления чаще всего и выходит из строя – попросту рвется.
Заменить ее несложно – главное, вовремя заметить эту неисправность. В противном случае может пострадать сам агрегат.
Устройство выхлопной системы Рено Дастер
Газы выводятся из мотора через коллектор и дальше – через нейтрализатор. А потом через базовый и вспомогательный резонаторы Дастера. Чтобы упростить установку и снизить вибрации, которые передаются из двигателя, на переднеприводной машине между коллектором и приемной трубой стоит шаровой соединитель, уплотненный металлокерамикой. А на Дастер, где можно подключить полный привод, в трубу нейтрализатора установлен гофрированный сильфон в металлической оплетке.
В систему вмонтирован нейтрализатор выхлопов, который в ходе работы сильно разогревается.
Детали системы подвешены к кузову авто на специальных подушках.
Детали выхлопной системы Duster не нуждаются в особом обслуживании.
Резонатор Duster
Это важная деталь выхлопной системы Дастер, который должен гасить низкочастотные звуки, производимые мотором. Поломка этой запчасти не критична, но может принести множество неудобств.
Шумы возникают, потому что:
- вибрируют детали выхлопной системы;
- гудят, расширяясь, газы.
Кроме прочего, к заданию резонатора на пару с глушителем Renault Duster легко можно отнести уменьшение скорости движения выхлопов. Это становится возможным благодаря законам физики. Если газы быстро перемещаются по узкой трубе, попав в расширенное пространство, они теряют и скорость, и энергию.
В данной системе резонатор установлен перед базовым глушителем и является начальным звеном в цепочке глушения звуков в системе выхлопов Дастер.
В дополнение резонатор высвобождает эти выхлопы и создает в ней равномерное давление. За счет этого удается обеспечить минимум сопротивления для передвижения газов и есть вероятность применить практически всю полезную мощность мотора.
Глушитель Рено Дастер
Если речь идет о глушителе Duster, имеется в виду задняя часть выхлопной системы. Данная запчасть выполняет завершающее поглощение образовавшихся шумов, а после и выводит выхлопные газы.
Заключение
Полная или частичная поломка резонатора не критична. Диагностировать ее будет нетрудно даже водителю с небольшим опытом. Об этом будут говорить потеря мощности, проникновение выхлопов в салон, усиление шумов в ходе работы мотора Рено Дастера. Авто еще доступно для поездок, но не стоит затягивать с визитом на СТО.
Глушитель на Рено Дастере, изготовленный из легированной стали, предназначен для снижения уровня шума и вывода отработавших газов в атмосферу. В системе выпуска установлен нейтрализатор, позволяющий уменьшить токсичность выхлопа. Из-за воздействия высокой температуры происходит постепенное выгорание металлических элементов, что приводит к появлению трещин и снижению акустического комфорта.
