Ремонт ходовой части Рено Логан

Ремонт подвески Рено Логан задней

Наибольшие нагрузки в процессе эксплуатации авто испытывает задняя подвеска, что вполне объяснимо: Логан – автомобиль семейный, а потому хозяину приходится нередко загружать его по-максимуму, а то и вовсе перегружать. Со временем и пружины заднего моста теряют упругость, и амортизаторы изнашиваются. Как показывает практика, к исходу первой сотни тысяч км. пробега Логан приходит время серьезного ремонта этих элементов.

Неисправности задней подвески можно определить по следующим признакам:

• проседание задней части авто даже при не загруженном багажнике;
• при загрузке машины в процессе ее движения в районе задней оси появляется характерный стук, который становится особенно заметным при езде по неровной дороге;
• появление вибрации, которая особенно ощутима на заднем сидении авто;
• во время поворотов машину заносит даже на хорошей дороге и в сухую погоду;
• машина кренится в ту или иную сторону;
• протекторы задних колес машины изнашиваются неравномерно.

Все эти признаки по отдельности могут говорить о разных неисправностях, но вместе они указывают именно на проблемы с задней подвеской. При их появлении следует немедленно обратиться в автосервис и провести ее диагностику.

Чаще всего причинами этой неисправности оказываются, как мы уже говорили, пружины или амортизаторы. Если вторые в некоторых случаях возможно отремонтировать, то просевшие и, тем более, сломанные пружины восстановлению не подлежат – только замене.

Однако, основное назначение этих деталей состоит в защите наиболее уязвимых неупругих компонентов подвески – рычагов и рамы. При обновлении задней ходовой Логан целесообразно обновить и эти ее компоненты, стоимость их невысока.

Ремонт ходовой Рено Логан

Рено Логан существует в России уже почти полтора десятилетия, за это время специалисты автосервисов успели хорошо изучить эту машину.

И, как показывает опыт ее обслуживания, при появлении неисправностей в том или ином элементе ее ходовой части, есть все основания провести диагностику всей подвески – и передней, и задней.

Вполне вероятно, что может потребоваться и ремонт компонентов, износ которых еще не успел заметно проявиться.

В этом случае мастер составляет перечень наиболее слабых компонентов и составляет список рекомендаций – какие можно восстановить, а какие подлежат замене.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Как поменять подшипник ступицы?

Наибольшую сложность у многих автолюбителей вызывает установка нового подшипника ступицы (его фото ниже).

Делается эта работ при демонтаже или поломке ступицы.

Схема работ следующая:

• Поднимайте ручник для фиксации машины, после чего включайте первую скорость.
• Ставьте противооткатные башмаки под колеса, чтобы исключить перемещение автомобиля.
• Выкручивайте гайку, удерживающую ступичный подшипник. Если сделать это не удается из-за прокручивания колеса, дайте команду помощника на время демонтажа выжать тормоз.
• Подвешивайте требуемое колесо домкратом, после чего демонтируйте его.
• Демонтируйте датчик скорости, защитный узел тормозов и диск.
• Разделяйте кулак и наконечник, после чего снимайте палец шаровой.
• Разделяйте амортизатор с кулаком, после чего снимайте сам кулак, установленный на шлицевом хвостовике.
• Для выпрессовки ступицы ставьте кулак в тиски, подставляйте специальную оправку (головку) и с помощью молотка постепенно «выбивайте» деталь. Учтите, что кольцо подшипника, установленное изнутри, остается на прежнем месте.
• Используйте отвертку для поддевания шайбы, после чего освобождайте сальник, а далее — снимайте шайку.
• Зафиксируйте сальник в губках тисков, ставьте зубило между границей ступицы и кольцом изнутри, после чего смещайте последнее по ступице, делая несильные удары молотком. Как только появится небольшой зазор, устанавливайте съемник и спрессовывайте кольцо.
• Снимайте стопорные кольца щипцами, после чего доставайте кольцо подшипника, а далее — снимайте саму деталь.
• Для выпрессовки подшипника ударяйте по торцевой части внешнего кольца, подставив проставку (к примеру, головку). На фото ниже показан этот процесс.
• Вычищайте место для посадки в кулаке, а также углубление для монтажа кольца стопорения. После с помощью надфиля вычищайте забоины, которые могли остаться от зубила.
• Устанавливайте в углубление кольцо датчика скорости, а после делайте запрессовку нового ступичного подшипника (отремонтировать старый узел не удастся).
• Ставьте винт съемника, а далее — подшипник. Чтобы установить изделие на место, нажимайте на чашку. Следует, чтобы шайба упиралась о кулак.
• По завершению монтажа подшипника ставьте кольцо в углубление и делайте впрессовку ступицы. Оставшуюся работу выполняйте по обратному алгоритму.

Работы по восстановлению передней подвески Рено требуют от автолюбителя определенных навыков и знаний. Но при четком следовании алгоритму, наличии требуемого инструмента и оригинальных деталей для замены все удается сделать своими руками.

Подготовка к работе по ремонту двигателя Reno Logan и краткая информация о ДВС

Двигатель Renault K7M 710/800 1.6 8V

Характеристики двигателя Рено Логан 1.6

Производство — Automobile Dacia Годы выпуска – K7M 710 (2004 – 2010), K7M 800 (2010 – наше время) Марка\Тип двигателя Рено Логан — K7M Материал блока цилиндров – чугун Система питания – инжектор Тип – рядный Количество цилиндров – 4 Клапанов на цилиндр – 2 Ход поршня – 80,5 мм Диаметр цилиндра – 79,5 мм Степень сжатия – 9,5 Объем двигателя – 1598 см. куб. Мощность – 86 л.с. /5500 об.мин Крутящий момент – 128Нм/3000 об.мин Топливо – 92 Экологические нормы – Евро 3 Расход топлива — город 10 л. | трасса 5,8 л. | смешанн. 7,2 л/100 км Расход масла – до 0,5 л/1000 км Масло в двигатель Рено Логан: 5W-40 5W-30 Масло менять раз в 7500 км. Моторесурс двигателя Логан 1.6 : 1. По данным завода – 400 тыс (неофициально, по испытаниям завода) 2. На практике – 400+ тыс. км

ТЮНИНГ Потенциал – неизвестно Без потери ресурса – неизвестно

Двигатель устанавливался на: Renault Logan Renault Sandero Lada Largus

Неисправности и ремонт двигателя Рено Логан/Сандеро 1.6 K7M

Двигатель Renault Logan K7M 710 1,6 л. 86 л.с. не что иное как обычный K7J 1,4 л, только с увеличенным ходом поршня(с 70 до 80,5 мм), само собой высота блока чуть увеличилась, сцепление большего диаметра, увеличился маховик и изменилась форма картера КПП . Конструктивно двигатель Логана 1.6 л, как и его малообъемный собрат, имеет все ту же архаичную конструкцию середины прошлого века с коромыслами и странной системой привода масляного насоса от нижневальных рено моторов 60-х годов. Несмотря ни на что, при аккуратном отношении к мотору, сервису и обслуживанию, замене масла в 2 раза чаще чем по инструкции, он очень и очень надежный, по внутрезаводским данным ресурс двигателя Логана 1.6 около 400 тыс. км, на практике движок проезжал чуть больше. В 2010 году K7M 710 заменили на K7M 800, моторчик придушили, подтянули к экологической норме Евро-4, мощность снизилась до 83 л.с, конструктивных изменений не произошло. Минусы у K7M те же, что и у двигателя K7J 1.4, высокий расход топлива, часто на холостом ходу начинают плавать обороты, постоянно( раз в 20-30 тыс.км) нужно регулировать клапана, гидрокомпенсаторов как не было так и нет, привод ГРМ ременной, при обрыве ремня у логана 1.6 гнет клапана, поэтому раз в 60 тыс.км меняем ремень. Все те же течи сальника коленвала. Мотор шумный, присутствуют вибрации. По устройству двигателя рено логан 1.6 и где находится номер двигателя, информация изложена в статье «мотор K7J«, который кроме объема и сопутствующих изменений, других изменений не имеет. Там же описаны все неисправности и причины их возникновения. Говоря о том, какой двигатель на Рено Логан лучше 1.4 или 1.6 8 клапанные, берите 1.6… мотор один и тот же, но малообъемник совсем уж слабый. Так же на базе К7М был создан двигатель К4М с 16 клапанной ГБЦ и другими значимыми нововведениями, мощность такого мотора существенно выше и в случае выбора(например Логана, Сандеро), всегда берите его, не пожалеете. Тюнинг двигателя Renault Logan К7М 1.6

Чип тюнинг двигателя Рено Логан

Двигатель Logan K7M 800 можно убрать катализатор, вернуть его изначальную мощность 86 л.с., поставить выхлоп и прошить спорт прошивкой, может еще пару лошадей и добавите, но ничего существенно не изменится, кроме расхода топлива, теперь ваш мотор будет жрать побольше ))

Компрессор и турбина на Логан 1.6

Установка турбонаддува и компрессора, описана ЗДЕСЬ на примере 1.4 литрового движка и все это 1 в 1 применимо на 1.6 л. Мощность двигателя Логан 1.6 будет в среднем на 5-10 л.с. больше при аналогичном подходе. Забегая вперед… достигнуть большой мощности у вас не получится.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Причиной кап. ремонта стал повышенный расход топлива — 10-11 л. по трассе и до 14 л. по городу, повышенный расход масла, сильный масляный нагар на свече 1-го цилиндра. Замер компрессии: 10-8-8-9 (мало!). Взято с wikimotors.ru

Как выглядит рычаг

Сама сборка обычно заменяется в сборе вместе с шаровым шарниром (как здесь выбирают шаровую опору для Логана) и сайлентблоками. Последние два элемента вдавливаются в плоскость рычага (см. Рис.).

Левый передний рычаг

В каталоге Renault используются следующие обозначения:

• 54 50 042 69R (60 0 1 547 519) — рычаг в сборе, правый (альтернативный пункт в скобках);
• 54 50 113 62R (60 01547 520) — левая сторона.

Сайлентблоки (60 40 002 245) тоже продаются отдельно, но мы поменяем монтажный узел. Кстати, в конструкции предусмотрен пыльник, прикрывающий опору. Ботинки можно снять со сменных кронштейнов для хранения.

Рычаги LUCAS / TRW будут установлены на заводе. TRW обозначает их следующим образом: JTC 1241 (справа), JTC 1240 (слева).

Выполняем демонтаж переднего бампера

Если в комплектации есть фары ПТФ, необходимо отключить их (подробнее о замене лампы в ПТФ здесь)! Разъём используется один, а находится он над левым щитком (который снят).

Фары включены в один штекер

Отключили разъём, и дальше ищем точки крепления. В сумме их осталось 7.

Саморезы на бампере

Взяв ключ T30, откручиваем три самореза снизу. Они идут «в одну линию» (см. фото).

Семь точек крепления

Затем можно отогнать авто с ямы и открутить саморезы сверху. Ключ используется тот же (T30).

Деталь под названием «бампер» можно будет вытянуть на себя. При этом её удерживают за перекладины решётки.

Тянем только за решётку

Мы рассмотрели, как снять передний бампер на Рено Логан первой генерации.

Замена передних рычагов Рено Логан

Специалисты сообщают, что замена передних рычагов Renault Logan первого и второго поколения идентична. Поэтому, первое, что нужно сделать, — подготовить ключи таких размеров:

1. Открутить гайку нижнего крепежа и болт верхнего крепления соединительной растяжки. Демонтировать растяжку.
2. Если на Рено Логан установлен стабилизатор поперечной стойкости передней части подвески, следует отсоединить его от рычага передней подвески.
3. Максимально ослабить затяжку гайки крепежа штанги стабилизатора, удерживая болт (БТ) 2-ым, ключом, чтобы не проворачивался.
4. Снять гайку, нижнюю втулку.
5. Извлечь болт с верхней деталью механизма цилиндрической или конической формы, имеющей осевое отверстие.
6. Снять среднюю втулку.
7. Выкрутить гайку стяжного типа болта соединения поворотного кулака (ПВК) с шаровой опорой.
8. Вынуть стяжной БТ из прохода.
9. Разжать соединение клеммы с помощью отвертки.
10. Вывести палец шаровой из прохода кулака.
11. Выкрутить гайку крепления резинометаллического шарнира к подрамнику (силовому элементу, служащему опорой), держа болт так, чтобы он не проворачивался.
12. Вынуть болт крепежа резинометаллического шарнира (задний) рычажного элемента к подрамнику.
13. Извлечь рычаг.
14. Монтируя деталь в порядке, соответствующему обратному снятию. Не следует затягивать окончательно крепления.

Опустить Рено Логан на поверхность, 3 раза качнуть его. В конце нужно хорошо затянуть гайки болта установки резинометаллического шарнира рычага переднего к подрамнику (105 Н.м), БТ крепежа соединительной тяги (21 Н.м), далее, гайку для крепежа, гайку стяжного БТ соединения клеммы ПВК с опорой (62 Н.м).

В скобках указаны значения момента затяжки (Н.м).

Замена ступичного подшипника автомобиля Рено

Ходовая Рено Логан требует периодической замены ступичного подшипника. Это требуется при его износе или демонтаже ступицы, так как при этом подшипник неизбежно повредится. Устройство ступичного узла переднего колеса можете рассмотреть на картинке, а состоит он из:

1. поворотный кулак;
2. ступичный подшипник;
3. установочное кольцо датчика скорости;
4. ступица.

Перед работой затяните ручник и включите первую передачу, подставив упоры под колеса. Открутите гайку ступичного подшипника. Если вам не удастся это сделать из-за проворота колеса, затормозите машину, нажав педаль тормоза и держа ее (попросите сделать это помощника). Далее подвесьте и снимите колесо. Демонтируйте датчик скорости вращения колеса, диск и защиту тормозного механизма. Отсоедините наконечник тяги от поворотного кулака и выведите палец шаровой из отверстий кулака. Отсоедините амортизатор от поворотного кулака и демонтируйте последний со шлицевого хвостовика корпуса внешнего шарнира. Уприте поворотный кулак на тиски и ударами молотком через головку или оправку по торцу ступицы выпрессуйте ее. Внутреннее кольцо подшипника при этом останется на ступице.

Подденьте защитную шайбу отверткой, освободив сальник подшипника, и демонтируйте ее. Зажмите фланец в тисках и вставьте зубило между торцами внутреннего кольца и буртиком ступицы. Ударами молотка сдвиньте внутреннее кольцо по ступице. В появившийся зазор вставьте захваты съемника и спрессуйте кольцо со ступицы.

Используя щипцы для демонтажа стопорных колец вытащите кольцо подшипника из канавки поворотного кулака. Специальным съемником демонтируйте подшипник из поворотного кулака. Подшипник можете выпрессовать ударным способом. Уприте кулак на губки тисков. Ударами по торцу внешнего кольца через головку или оправку выпрессуйте подшипник из кулака. Перед монтажом нового подшипника очистите посадочное место в кулаке и канавку для стопорного кольца. Зачистите надфилем на ступице забоины, оставшейся от зубила.

Перед запрессовыванием ступичного подшипника вложите в отверстие установочное кольцо датчика скорости вращения колеса. Ориентируйте кольцо в отверстии кулака таким образом, чтобы держатель датчика расположится в пазе кулака.

После установки винта чашечного съемника с опорной шайбой вставьте новый подшипник в отверстие. Запрессуйте подшипник, приложив усилие через чашку съемника. Шайба при этом должна опереться на поворотный кулак.

После установки подшипника вставьте стопорное кольцо в канавку. После этого запрессуйте ступицу в подшипник. При этом чашка съемника должны опереться на торец внутреннего кольца. Последующая сборка и установка производится в обратном порядке.

Нижний рычаг передней подвески

Примечание:Ниже описаны снятие и установка нижнего рычага с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные болты и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

4. Ключом с головкой на 18 отворачиваем гайку крепления штанги стабилизатора к нижнему рычагу, удерживая при этом болт крепления штанги стабилизатора от проворачивания ключом с насадкой TORX T40.

5. Извлекаем сайлент-блоки, шайбу и болт крепления штанги стабилизатора.

6. Действуя монтировкой как рычагом, отводим штангу стабилизатора, и извлекаем из рычага резиновую втулку штанги стабилизатора.

7. Удерживая одним ключом на 16 болт крепления шаровой опоры, вторым ключом на 15 отворачиваем гайку крепления шаровой опоры к поворотному кулаку.

8. При помощи выколотки подходящего диаметра извлекаем болт крепления шаровой опоры.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

9. Ключом с головкой на 13 отворачиваем верхний болт крепления соединительной тяги.

10. Ключом на 18 отворачиваем нижнюю гайку крепления соединительной тяги. Затем снимаем тягу.

11. Удерживая одним ключом на 18 передний болт крепления нижнего рычага, вторым ключом на 18 отворачиваем переднюю гайку крепления нижнего рычага к подрамнику.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

12. Таким же образом отворачиваем заднюю гайку и болт крепления нижнего рычага к подрамнику.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

13. Действуя монтировкой, как рычагом, отсоединяем нижний рычаг от подрамника.

14. Зубилом или большой отверткой разводим хомут в нижней части поворотного кулака…

… и затем окончательно снимаем нижний рычаг в сборе. Затем удаляем старый рычаг в отходы, поскольку новый рычаг поставляется в сборе с новой шаровой опорой и сайлент-блоками.

15. Берем новый нижний рычаг в сборе и вставляем до упора палец шаровой опоры нижнего рычага передней подвески в поворотный кулак. Затем только после этого извлекаем отвертку или зубило.

16. Действуя монтировкой, как рычагом, подсоединяем нижний рычаг к подрамнику. Вставляем болты крепления рычага к подрамнику в правильном положении и наживляем гайки крепления.

Внимание:Гайки крепления нижнего рычага к подрамнику затягивайте только тогда, когда передняя подвеска автомобиля будет в нагруженном состоянии: или автомобиль (со снаряженной массой) должен стоять на колесах, под собственным весом, или нижний рычаг передней подвески должен быть поддомкрачен. 17. Вставляем болт крепления шаровой опоры в правильном положении

Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания

Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания

17. Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания.

18. Ставим колесо и опускаем автомобиль или домкратом, или гидравлической стойкой поддомкрачиваем нижний рычаг передней подвески.

19. Затем окончательно затягиваем заднюю и переднюю гайки крепления нижнего рычага к подрамнику с моментом затяжки 105 Н∙м, удерживая при этом болты крепления от проворачивания. Затем только после этого убираем домкрат или гидравлическую стойку.

20. Устанавливаем соединительную тягу, наживляем нижнюю гайку крепления и вкручиваем верхний болт крепления. Затем затягиваем их с моментом затяжки 21 Н·м.

21. Действуя монтировкой как рычагом, отводим штангу стабилизатора от рычага, и затем вставляем в него резиновую втулку штанги стабилизатора.

22. Вставляем болт крепления штанги стабилизатора, сайлент-блоки и шайбу. Наживляем и затем затягиваем гайку крепления штанги стабилизатора с моментом затяжки 14 Н·м, удерживая при этом болт от проворачивания.

23. Устанавливаем колесо и опускаем автомобиль.

24. После всех работ проверяем и при необходимости регулируем углы установки колес.

Меняем рычаги передней подвески на Рено Логан своими руками

Основными частями передней подвески являются стойки и рычаги. Добраться до прилавка сложно, но рычаг при необходимости можно заменить за 10 минут. Обычно такая замена производится при износе сайлентблоков. Все выглядит просто: снимаем тягу стабилизатора, затем откручиваем держатель шарового шарнира. В целом замена рычага передней подвески Рено Логан мало чем отличается от аналогичной замены на других автомобилях, в которых используется независимая подвеска McPherson.

Для ремонта вам понадобится следующий набор инструментов:

• торцевым ключом размером «30»;
• гаечные ключи типоразмера «16» и «18» (по 2 шт на каждый типоразмер);
• молоток, лом и плоская отвертка;
• экстрактор.

Если нет подъемного устройства или приямка, используем домкрат и заменяем передние рычаги.

1. 1. Вешаем одну из сторон автомобиля, заменив упоры против качения под колеса задней оси и предохранительную опору под кузовом. Активируем ручник.
   2. Снимаем колесо с Рено Логан (заранее нужно ослабить его крепеж).
   3. Откручиваем гайку, которой держится шатун. Вытаскиваем болт (верх) и вытаскиваем этот стержень.
   4. Приступаем к откручиванию болта крепления стабилизатора.

1. Шариковая шпилька держателя фиксируется в цапфе шкворня болтом, который соединяется с «щеками» нижнего кронштейна. Откручиваем этот болт и снимаем с сиденья.
2. Для снятия шаровой опоры со штифта воспользуемся съемником, а при его отсутствии — держателем.
3. Перейдем к разборке элементов крепления рычага на кронштейнах подрамника. Здесь откручиваем два болта и снимаем их с втулок сайлентблоков.

На этом рычаг разбирается. Теперь вы можете приступить к установке нового продукта. Алгоритм его выполнения противоположен процессу демонтажа.

При затяжке соблюдаем моменты регулировки:

• 105 Н * м — для крепления рычага к подрамнику;
• 62 Н * м — для болта и гайки крепления шарового пальца в кулаке;
• 21 Н * м — при установке шатуна.

Выполнив ремонтные действия с одной стороны автомобиля Рено Логан, приступаем к процессу со второй. Все действия выполняются одинаково. Замена передних рычагов завершена.

Определение неисправности:

• О повреждении опоры стойки говорит разница расстояния между верхней опорой и стаканом. Расстояние на обоих стаканах должно быть примерно одинаковым: 1–1.5 см. Руль должен стоять ровно! Попросите помощника покрутить рулевое колесо, а сами положите руку на опору. Треск и заедания свидетельствуют о неисправности подшипника.
• Покачайте автомобиль поочерёдно с каждой стороны — исправный амортизатор сразу погасит колебания. Осмотрите его на предмет подтёков и механических повреждений.
• Приложите усилия, чтобы расшатать тягу рулевого наконечника и шаровую опору. Такой тип шарнирного соединения предполагает плавное движение в стороны. Вертикального люфта быть не должно! Проделайте подобную процедуру со штангой стабилизатора. Люфт будет свидетельствовать об износе втулок на Logan. Проверку стоек стабилизатора лучше делать, когда автомобиль стоит на ровной поверхности.
• Визуально осмотрите сайлентблоки: они не должны быть порванными. Отслоение втулок можно проверить, пошатав рычаг. Даже малейший люфт свидетельствует о необходимости ремонта.
• По фотографиям новых деталей сравните вид тяги стабилизатора, подрамника и рычага на предмет механических деформаций. Узлы и типы соединения задней подвески проверяются по схожему типу.

Подобного рода диагностику может сделать не только специалист СТО, но и начинающий автомобилист у себя в гараже. В процессе поможет руководство по ремонту, где для большей наглядности приведены фото.

Logan — бюджетная модель. Производитель позаботился о том, чтобы ремонт и диагностика автомобиля осуществлялись максимально просто и дёшево.

Многих обладателей практичных моделей Рено Логан заботит вопрос, направленный на правильный выбор деталей для замены в подвеске своего «железного друга»

В нашем выпуске мы уделим пристальное внимание конструктивным особенностям передней и задней ходовых частей, а также прольем свет на аспекты правильного ремонта этих составных узлов, ведь их устройство отличается. Также не пройдем мимо моментов обслуживания и данных о ресурсоемкости отдельных элементов подвесок. Многих интересует схема подвесок, которая будет размещена ниже

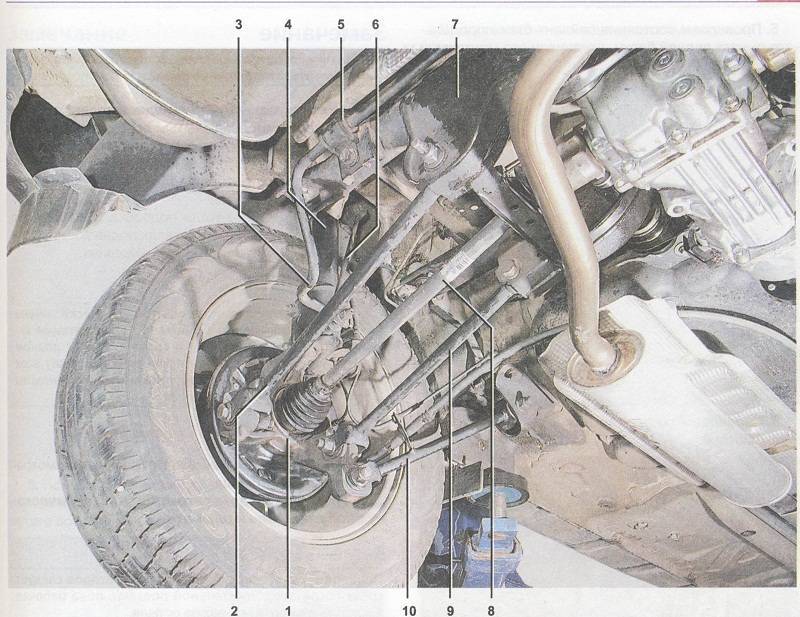

Многих интересует схема подвесок, которая будет размещена ниже.

2 Ремонт передней подвески

Ремонт передней подвески включает в себя проверку ее технического состояния, разборку, замену или ремонт деталей, сборку и регулировку углов установки передних колес. Ремонт деталей подвески включает обычно ремонт амортизаторной стойки или амортизатора, а также перепрессовку сайлент-блоков рычагов подвески.

Проверка технического состояния передней подвески производится как при появлении признаков ее неисправности, так и в профилактических целях (обычно при очередном техническом обслуживании автомобиля), поскольку исправность подвески непосредственно связана с безопасностью движения.

Проверка состояния передней подвески состоит в осмотре ее элементов для обнаружения их повреждений (деформаций, трещин, износов), в проверке и подтяжке креплений ее элементов, в проверке состояния шаровых шарниров и верхних опор телескопических амортизаториых стоек, в проверке осадки пружин, в проверке амортизаторов или амортизаторных стоек, а также в проверке углов установки колес.

Осмотр подвески производится снизу автомобиля, для чего удобнее всего вывесить его на подъемнике или установить на канаву с подъемником. При осмотре проверяется отсутствие повреждений элементов подвески и износ упругих элементов — резиновых буферов, втулок, резинометаллических шарниров (сайлент-блоков), а также подтекание жидкости из амортизаторных стоек и амортизаторов. При наличии деформаций и трещин на рычагах и других элементах подвески, повреждении защитных чехлов шаровых шарниров, а также повышенном износе упругих элементов, они подлежат замене. Износ резинометаллических шарниров определяется по их проседанию и выпучиванию из них резины. При осмотре одновременно производится проверка креплений элементов подвески путем их подтяжки.

Проверка шаровых шарниров рычагов передних подвесок производится по люфтам в шарнирах при покачивании вывешенного колеса в вертикальной плоскости. На переднеприводных автомобилях (кроме ЗАЗ-1102) люфт контролируется по изменению расстояния б (см. рис. 110) между нижним рычагом 22 и защитным кожухом 19 тормозного диска при вывешенном и снятом со ступицы колесе.

Если расстояние б при покачивании подвески меняется более чем на 0,5 мм на автомобилях A3ЛK-2141 и -21412 или 0,8 на автомобиле ВАЗ-2109, шарнир заменяют. Люфт в шаровом шарнире передней подвески на автомобиле ЗАЗ-1102 проверяют снизу автомобиля качанием рычага подвески в вертикальном направлении.

На автомобиле ВАЗ-2105 для проверки износа верхнего шарового шарнира подвески переднего колеса необходимо разгрузить колесо, подставив под нижний шаровой шарнир подставку. Износ верхнего шарового шарнира определяется покачиванием колеса в вертикальной плоскости, при этом зазор в шарнире не должен превышать 0,8 мм. Для проверки износа нижнего шарового шарнира 2 (рис. 260) следует при снятом колесе установить ступицу 1 на опору 4, отвернуть коническую пробку шарнира и замерить глубиномером штангенциркуля 3 расстояние h. Если h > 11,3 мм, а также при наличии трещин на корпусе и грязи в смазке шарнир следует заменить. Для снятия шарового шарнира нужно отвернуть резьбовые соединения его с рычагом подвески и поворотным кулаком или поворотной стойкой и выбить его легкими ударами молотка по концу шарового пальца.

Рис. 260. Проверка нижнего шарового шарнира автомобиля ВАЗ-2105:

1 — ступица колеса; 2 — нижний рычаг; 3 — нижний шаровой шарнир; 4 — штангенциркуль; 5 — деревянная колодка

Подведем итоги

Работа по замене рычагов в Рено Логан достаточно проста, доступна для самостоятельного выполнения и не отнимет более одного часа времени, для наглядности можно посмотреть видео. По завершении всех манипуляций рекомендуется обратиться в специализированный сервис с целью проверки корректности установки углов колес. Если все действия выполнены правильно и крепеж затянут с требуемыми моментами, то при проезде неровностей владелец Renault Logan не будет ощущать неприятных стуков, которые ранее могли издавать изношенные рычаги.

Всем привет. Как многие уже знают о моём приобретении оригинальных рычагов.Собственно напишу немного о замене. В интернете есть много видео и прочих информационных ресурсов о замене рычагов. Посмотрев и почитав в следующею смену собрался менять рычаги. Но т.к у нас в части нет интернета пришлось всё делать по памяти…Теперь по порядку1. Понадобятся все инструменты. Трубы монтажки молотки и прочие прибамбасы2. На всякий случай купить болт и гайку на шарувую. Я менял оба рычага и с одной стороны болт был в прискорбном состоянии. Успешно болт заменил.3 Пару часов времени или сутки)) На одну сторону ушло примерно часа 2 (делал не торопясь)А теперь немного фото

Вывешиваем переднюю часть. Для того что бы разгрузить подвеску. Это облегчит демонтаж и монтаж запчастей. Поднял двумя домкратамиДальше всё по старому сняли колесовыкрутили шаровый болтДальше как на фото берём монтажку и тянем рычаг внис ударяя молотком скраю

Молотком бил сюда и давил за стабилизатор вниз. Удара 3-4 и шаровая выскочила

Дальше откручиваем стойку стабилизатора тягу и сам рычаг

Я положил всё так чтобы не перепутать.

Стойку стабилизатора не менял. Немного грязные а так состояние на 5До этих оригинальных рычагов стояли какие то китайские рычаги если не ошибаюсь рувиль кантора( полное говно”извините” по этот так! оба рычага прошли 26 тыков и одновременно сдохли)В рачагах разница есть и по весу и по сайлентблокам. Даже сфотал для сравненияТеперь собираем всё обратноСтавим новый рычаг

Ставим рычаг. Наживляем болты. И вставляем стойку ставилизатора. Резинку между рычагом и стабилизатором и штырь с торксом. Гайку на стойку не наживляем

Потом опускаем соседний домкрат и резьба сама вылезет внаружу. наживляем и закручиваем гайку стабилизатора

подкорачиваем рычаг горизонтально и затягиваем его

Затягиваем гайки и тягу. Ставим на место защитный пластик

Полный размерВот болт который мне пригодился. Поставил с другой стороны в шарувую

Болт конечно для шаровой лучше оригинальный приобрести. Со временем поменяю

Инструменты понадобились все все свои и какие были в закромах пожарной части =)

Кстати на будущие можно все резьбы и прочие болты смазать мазью какой. Для того что бы не гнила резьба или болт. Я всегда мажу после сборки или в процессе сборки в дальнейшем облегчает работу. Для тех кто сам свою мошину ковыряет хороший такой секрет. Хотя это и так все знают))

Вот и конец. Всем хорошего настроения и пожалуйста берегите лес от пожаров =) Лето не загорами.

P.S. А развал схождение делать надо?

Цена вопроса: 3 800 ₽ Пробег: 155800 км

None Каталожный номер 8671095519 означает что проточка шаровой опоры — боковая.

естественно, все работы велись на подъемнике. При разборе было установлено, что стухла стойка стабилизатора. Решили, что негоже будет ставить это назад, решено было заменить с обеих сторон на новые, тем более что в магазине (при СТО) продавались парой.

Производителя не запомнил. Обошлись в 700 р.

Повезло: ничего не закисло, и отвернулось относительно легко. После сборки всего в обратной последовательности загнал в соседний бокс на сход-развал.

отрегулировали за 600 р. Общая стоимость работ составила порядка 1950 р. Считаю что это того стоило.

Теперь при движении стук пропал. Появилось однако непонятное ощущение, что подвеска стала несколько жестче, и несколько туговато крутится руль. Полагаю, из-за новых стоек стабилизатора.

З.Ы. пробег 69 000 км. Думаю, первая замена рычага с шаровой на таком пробеге — это не так обидно.

• Не работает вентилятор печки ниссан санни



• Разблокировать акпп киа соренто



• Пежо 406 акпп не едет



• Проверка ключей зажигания в эбу мультиметром



• Ремонт якоря стартера своими руками
