Самостоятельная регулировка ручника на Логане
Регулировка проста и не должна вызвать каких либо затруднений у тех, кто имеет хотя бы начальные слесарные навыки. Поэтому обращаться даже к низкооплачиваемым мастерам совершенно ни к чему. Всё делается своими руками. Для работы необходимо всего два инструмента:
- торцовый или накидной ключ на 10;
- ключ Торкс на 20.
Регулировка натяжения троса пошагово:
В салоне со стороны заднего сиденья на облицовке тоннеля демонтировать декоративную заглушку. Чтобы не повредить пластик, лучше всего это сделать тупым ножом.
Сняв декоративную заглушку получаем доступ к винту. Ключом Торкс нужно открутить винт крепления облицовки тоннеля.
Слегка сдвинуть облицовку назад, приподнять и подвинуть теперь уже вперёд. Теперь можно снять полностью
Эта операция требует терпения и осторожности
Важно не обломать пластиковые фиксаторы передней части облицовки. После удаления облицовки получаем свободный доступ к регулировочной гайке, она находится под рычагом.
Для натяжения троса накидным или торцовым ключом на 10 вращаем гайку по часовой стрелке на пол оборота.
После каждого поворота гайки проверяем натяжку троса
Поднимаем рычаг и считаем щелчки
На пяти – шести нужно остановиться и еще всего лишь на четверть оборота подтянуть гайку. Это делается из-за того, что в процессе последующей эксплуатации трос еще немного вытянется, а колодки расположатся на новом месте.
На этом регулировка закончена и можно приступать к испытанию. Опять ищем эстакаду или пробуем тронуться на ровной площадке с заведённым двигателем. При положительном результате не забудьте восстановить нормальный облик салона.
Если гайка не поддаётся регулировке, то скорее всего трос уже вытянулся и подлежит замене.
Особенности регулировки ручного тормоза Рено Логан
Вся регулировка натяжения троса ручного тормоза сводится к вращению самоконтрящейся гайки. Вращение по часовой стрелке вызывает натяжку троса, соответственно уменьшается количество щелчков рычага. Вращаем гайку против часовой – трос ослабляется. Результатом регулировки троса должна стать эффективная работа ручника, т.е. уверенная фиксация авто на уклоне до 30% при 5 – 6 щелчках рычага.
После трёх – четырёх регулировок, как правило, возникает необходимость замены тросика ручного тормоза. К этому моменту он растягивается и дальнейшая эксплуатация невозможна.
Самоконтрящаяся гайка применяется для уверенной фиксации результатов регулировки. Она не раскручивает и очень хорошо держит трос в нужном положении. Несмотря на название, гайка хорошо крутится ключом в обеих направлениях.
Но уже при следующей регулировке её скорее всего придётся заменить. Вынужденная замена производится из-за износа пластикового фиксатора.
Регулировка на пять – шесть щелчков это необходимое и достаточное условие нормальной работы ручника. При удовлетворительном состоянии колодок и всего механизма заднего тормоза, такое положение рычага обеспечивает надежную стоянку автомобиля. В тоже время задние колеса крутятся легко, колодки движению не мешают.
Стремление к сильному натяжению троса приводит к тому, что колеса надёжно затормаживаются и это можно считать положительным моментом. Но, одновременно, существует реальный риск того, что снятии с ручника колодки не отойдут от тормозных барабанов. Колеса останутся в полузаторможенном состоянии. Это приведёт к повышенному расходу топлива, преждевременному износу колодок и перегреву тормозных барабанов.
Результатом регулировки натяжения троса должно стать свободное вращение задних колёс при опущенном рычаге ручного тормоза и их надёжная фиксация при вытянутом на пять – шесть щелчков.
Отдельные рекомендации по регулировке и эксплуатации ручного тормоза renault logan
Ремонт стояночного тормоза Рено Сандеро
Автомобиль, удерживаемый стояночным тормозом (ручником) должен стоять на уклоне 25% при перемещении рычага ручника на 5-7 щелчков храпового устройства.
Регулировка ручного тормоза
При ремонте тормозов задних колес и при замене деталей ручника нужно отрегулировать натяжение тросов, для этого:
— снимаем облицовку тоннеля пола, как описано в статье – Как снять облицовку тоннеля пола Рено Сандеро;
— откидываем вперед заглушку, установленную на облицовке рычага;
— откручивая или закручивая регулировочную гайку, добиваемся, чтобы ход рычага был пять-семь щелчков. После этого несколько раз подымаем и опускаем рычаг стояночного тормоза.
Поддомкрачиваем заднюю часть автомобиля и проворачиваем задние колеса рукой. Они должны вращаться равномерно, без рывков.
Устанавливаем все детали в обратном порядке.
Замена тросов ручника
Если тросы ручника сильно растянулись или заедают в оболочке нужно их заменить.
Подготавливаем автомобиль для выполнения работы
Ослабляем натяжение тросов привода стояночного тормоза, отвернув регулировочную гайку до конца резьбового наконечника переднего троса
Снимаем тормозной барабан, как описано в статье – Ремонт тормозов задних колес Рено Сандеро
Снимаем заднюю тормозную колодку и отсоединяем наконечник троса от разжимного рычага, отжав пассатижами вперед пружину троса
Сжимаем пассатижами фиксатор оболочки троса
Вынимаем трос из отверстия в щите тормозного механизма

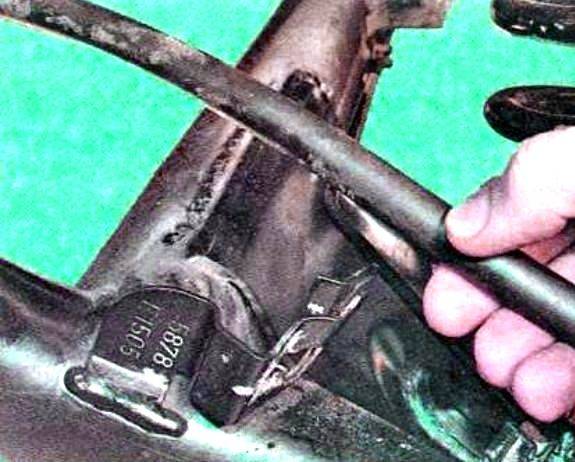

Извлекаем трос из держателя на рычаге балки задней подвески
Немного вытягиваем трос в салон и отсоединяем его от уравнителя, выведя наконечник троса из паза уравнителя
Снизу вытягиваем трос из отверстия в основании кузова и снимаем с автомобиля
Устанавливаем трос в обратном порядке.
Если трос плохо перемещается в оболочке, то можно его смазать моторным или трансмиссионным маслом.
Чтобы заменить передний трос ручника, полностью ослабляем натяжение тросов, отвернув регулировочную гайку привода до конца.
Отсоединяем от уравнителя оба задних троса привода, выведя наконечники тросов из пазов уравнителя
Разрезаем коврик пола в задней части рычага и отводим часть коврика в стороны
Полностью отворачиваем от резьбового наконечника троса регулировочную гайку
Вытянув трос назад из паза сектора рычага привода ручника, снимаем трос в сборе с уравнителем.
Устанавливаем передний трос в обратном порядке и регулируем стояночный тормоз, как описано в начале статьи. Снятие и установка рычага ручника
Рычаг не ремонтируется. Если испортился механизм рычага, то его нужно менять.
Отсоединяем минусовую клемму от аккумулятора
Снимаем облицовку тоннеля пола и разрезаем коврик пола в задней части рычага
Сдвигаем передние сиденья вперед до упора и отсоединяем провод от выключателя сигнальной лампы стояночного тормоза
Ослабляем натяжение тросов привода и отсоединяем наконечники задних тросов от уравнителя, как описано выше
Откручиваем две гайки крепления рычага привода ручника к основанию кузова и снимаем рычаг вместе с передним тросом привода
Откручиваем регулировочную гайку с наконечника переднего троса и отсоединяем трос от рычага
Выкручиваем винт крепления и снимаем выключатель сигнальной лампы включения стояночного тормоза
Перед установкой на автомобиль смазываем зубчатый сектор рычага и резьбу наконечника переднего троса смазкой
Устанавливаем рычаг ручника в обратной последовательности и регулируем привод стояночного тормоза, как описано в начале статьи.
голоса
Рейтинг статьи
Сколько должно быть щелчков?
По заявлению мастеров при регулировке ручника Логана количество щелчков должно равняться шести. Но эта рекомендация — только вершина «айсберга». В процессе работы держите под контролем итоги выполненной работы. Если ручной тормоз Рено настроен правильно, авто должно удерживаться под углом, стоя на эстакаде, и не скатываться. Угла такого сооружения достаточно для проверки ручника (он составляет 25 градусов).
Алгоритм действий выглядит так:
- Протягивайте тросик до шестого щелчка.
- Убедитесь в результате.
- Если требуется снизить количество щелчков до пяти, сделайте это. Но учтите, что даже при опускании ручного тормоза Renault возможно «прихватывание» колес.
Как подтянуть ручник на Рено Логан: шаг за шагом
Весь процесс регулировки ручного тормоза производится по простому алгоритму:
- Демонтируйте заглушку с облицовочной части тоннеля.
- Используйте ключ Торкс Т20, чтобы скрутить саморез.
- Проверьте, что колеса Рено зафиксированы. Для этого предварительно подставьте противооткатные башмаки. Если таковых нет, поднимайте машина на домкрате.
- Опускайте ручной тормоз вниз.
- Теперь нужно подтянуть узел. Для этого берите ключ на «десять» и делайте ½ оборота гайки.
- Считайте количество щелчков (оно должно быть равно 4-6). Здесь учтите рекомендации, о которых упоминалось выше.
- Если регулировка не дала результатов, делайте еще ½ оборота. Подтягивайте гайку до тех пор, пока не будет достигнут ожидаемый результат.
В автомобилях Рено Логан процесс регулирования расстояния между колодками и барабаном автоматический. Но это не значит, что этот параметр нельзя менять. На практике из-за небольшого расстояния ручник не всегда удается настроить. В такой ситуации отрегулируйте зазор. Для решения этой задачи демонтируйте барабан на заднем колесе, отводите рычаг от храповика, а последний поднимайте вверх. При этом учтите, что здесь левая резьба.
После ставьте крышки на барабаны и жмите на тормоз Рено 12-15 раз. При этом зазор в заднем механизме тормозов должен быть изменен. Далее проверьте корректность регулировки тормоза.
Чтобы избежать проблем в будущем, важно не только подтягивать тросик ручника, но и периодически производить ревизию системы. Здесь алгоритм такой:
- Контролируйте уровень тормозной жидкости.
- Проверьте и поменяйте колодки на передних колесах.
- Проверьте и поменяйте барабан на задних колесах.
- Проверьте и поменяйте передние диски.
Упомянутые работы выполняются, если в этом имеется необходимость.
Инструменты:
Это значит, что придется приложить некоторые усилия, но не слишком большие, чтобы ничего не повредить. Работа начинается со снятия центрального тоннеля.
С торца, у ног задних пассажиров, нужно отыскать защитную крышку прямоугольной формы. Удалить ее можно, предварительно поддев плоской отверткой.
Открутив болт, можно снять сам тоннель.
Делается это в два этапа. Для начала, его необходимо подвинуть назад, параллельно полу. При этом сам рычаг тормоза остается на месте, и сдвиг будет произведен относительно его. Вторым движением пластиковый кожух поднимается вверх и откладывается в сторону.
Прямо под рычагом, с нижней его стороны, находится едва заметный выступ из черного мягкого пластика. Поддев его плоской отверткой, необходимо удалить крышечку, чтобы добраться до натягивающей гайки троса тормоза.
Вкручивая его с помощью рожкового ключа, можно добиться того, что трос перестанет провисать, и будет приводить задние колодки в действие быстрее. Не переходя к сборке, нужно при регулировке болта каждый раз проверять, правильно ли срабатывает ручник. Перебарщивать также не нужно: Сборка производится в порядке, обратном описанной процедуре.
Главное — не слишком сильно затягивать крепежные болты, чтобы не повредить пластик и не сломать его. Что, если не помогло?
Сколько должно быть щелчков?
Особенности регулировки ручника
Вопрос о правильной подтяжке троса является довольно актуальным. Перед непосредственным выполнением процедуры рекомендуется предварительно проверить функционирование системы. Заметим, что мастера рекомендуют осуществлять проверочную процедуру после каждого 30- тысячного пробега Renault Logan.
Проверку работоспособности выполняем по такому алгоритму:
- затягиваем рычаг ручника до упора;
- заводим мотор, активируем первую передачу в трансмиссионном агрегате и медленным темпом отпускаем педаль узла сцепления;
- если мотор не заглох, а автомобиль движется, то факт неэффективности или поломки стояночного тормоза здесь налицо.
Все манипуляции по натяжению приводного троса сводятся к одному компоненту – самоконтрящейся гайке. Вращаем данную гайку в левую сторону – наблюдаем ослабление уровня натяжения троса. Если крутить ее вправо, то происходит увеличение усилия натяжки. Во время регулировки следует достичь такой степени натяжения, при которой блокировка тормозных механизмов колес кормы осуществляется за счет подъема рычага ручника на 6 щелчков механизма. Затем автомобиль помещают на наклонный участок, где проверяют эффективность стояночного тормозного узла. Можно отрегулировать привод до пяти щелчков в храповом механизме, но меньше нельзя, поскольку возникает риск «прихватывания» задних колес.
Гайка регулировки, которая контрит себя
Самоконтрящаяся гайка – это единственный элемент, которым регулируется ручной тормоз. Подтяжка ручника Рено Логан выполняется вращением гайки вправо, а если её крутить влево, трос должен ослабнуть. Но если гайка контрит себя сама, вращать её можно будет вправо, и только. Значит, ослабить натяжение троса в ходе настройки не получится.
Регулировочная гайка возле рукоятки
Усилить натяжение можно, а ослабить – нет!
О числе щелчков при подтягивании
Подтяжка ручника Рено Логан производится с контролем результата. Автомобиль, если ручник задействован, должен удерживаться на эстакаде, установленной под углом 25 градусов. Наверное, лучше выполнять работу так:
- Затягиваем трос, чтобы ход рычага составлял 6 щелчков;
- Проверяем результат;
- Если нужно, уменьшаем число щелчков до 5-ти, но теперь даже отпущенный ручник может «прихватывать» задние колёса (проверяем).
Очень редкое исключение: число щелчков было понижено до 4-х, и задние колёса при отпущенном ручнике могут вращаться!
Генератор Рено Логан замена, снятие ремня генератора
Замена передних тормозных колодок на автомобиле Рено Логан
1.7. Renault Logan. Эксплуатация, обслуживание и ремонт автомобилей Рено Логан c 2005 года выпуска. Тормозная система. Замена тросов стояночного тормоза и регулировка привода стояночного тормоза. — «ВАЖНО ВСЕМ» — автотранспортный портал
Что советует фирма рено
Подтянуть ручник на Рено Логан может потребоваться в одном случае: если выполнялась замена задних колодок и регулировка была нарушена.
Тросы привода в процессе эксплуатации не растягиваются, и подстраивать их натяжение не нужно. Так считают в самой компании Рено.
Выполняя регулировку и не имея должной квалификации, можно получить соответствующий результат:
- Во-первых, настройку храповиков лучше не менять совсем – зазор должен быть одинаковым справа и слева. И этого будет добиться сложно;
- Если регулировочная гайка перетянута, её придётся выкручивать. Но чтобы её выкрутить, надо расплавить пластиковую шайбу, для чего весь узел требуется прогревать.
Последний из вариантов в гаражных условиях не реализуется.
Как подтянуть ручник (стояночный тормоз) на Логане — Renault Logan, л., года на DRIVE2
Регулировка
Процесс настройки стояночного тормоза на Logan в отличии от отечественных машин производится намного проще. Делается это из салона автомобиля, первым делом у центрального тоннеля снимается обшивка для того чтобы получить доступ к регулятору. Снимается колпак и откручиваются винт задней обшивки, затем выдвигается немного в перед и снимается. Отодвигается заглушка в виде пирамиды которая скрывает гайку.
Далее делается регулировка:
- Вывешиваем на домкрате заднюю ось или убеждаемся что колеса застопорены при помощи специальных башмаков
- Опускаем ручник
- Берем ключ на 10 или накидной ключ и начинаем поворачивать гайку, делается это на пол оборота
- Проверяем чтобы число щелчков было от 4 до 6 в зависимости от того что нужно
Чтобы проверить на сколько правильно затянут трос ручника Рено Логан машина загоняется на эстакаду или на 25%!уклон, после этого машину устанавливаем на ручник и проверяем держит он или идет откат назад, если ручная блокировка неэффективно то скорей всего трос растянулся или повредился, и его нужно менять.
Пошаговая инструкция для полноприводных авто
Гайка регулировки, которая контрит себя
Самоконтрящаяся гайка – это единственный элемент, которым регулируется ручной тормоз. Подтяжка ручника Рено Логан выполняется вращением гайки вправо, а если её крутить влево, трос должен ослабнуть. Но если гайка контрит себя сама, вращать её можно будет вправо, и только. Значит, ослабить натяжение троса в ходе настройки не получится.
Регулировочная гайка возле рукоятки
Усилить натяжение можно, а ослабить – нет!
По идее, настройку выполняют так: делают пол-оборота вправо – контролируют результат, дальше делают ещё пол-оборота. Количество щелчков рукояти в результате должно равняться 6-ти. Но это – ещё не все хитрости и тонкости.
Когда необходима регулировка
Пошаговый порядок замены 4х4
Перед тем как приступить к замене задних тормозных колодок, откройте бачок с тормозной жидкостью под капотом, и если её уровень близок к отметке MAX, то заблаговременно откачайте её с помощью шприца.
Обратите внимание!
- Первым делом, надежно фиксируем автомобиль на земле и снимаем колёса, которые с завода идут 14-го радиуса.
- Для того, чтобы демонтировать барабан, колодки между собой нужно сжать.
Чтобы свести их, и освободить барабан, необходимо плоскую отвёртку поместить в отверстие предназначенное для болта фиксации колеса.
Далее на ощупь нужно найти храпововую гайку в механизме управления зазором колодок и барабана, и поворачивать её снизу-вверх, уменьшая длину в распорном приспособлении.
Гайка находится в верхней части тормозного барабана.
Для наибольшей наглядности предлагаем вам фотографию устройства без барабана.
Так должно выглядеть положение отвертки внутри барабана.
Замена тормозных колодок на полноприводном автомобиле
С помощью ключа TORX-40 откручиваем два винта, которые крепят барабан к ступице.
Необходимо открутить всего 2 болта.
Демонтируем барабан.
После того, как колодки сведены и болты откручены, барабан легко снимется с посадочного места.
После того как барабан снят, можно увидеть всю конструкцию тормозного механизма:
Тормозной механизм заднего колеса автомобиля «Рено Дастер» 4×4 со снятым барабаном: 1 — опорная стойка; 2 — чашка пружины; 3 — прижимная пружина колодки; 4 — передняя колодка; 5 — верхняя стяжная пружина; 6 —распорная планка с регулятором зазоров; 7 — колесный цилиндр; 8 — задняя тормозная колодка; 9 — пружина регулятора; 10 — рычаг привода стояночного тормоза; 11 — трос стояночного тормоза; 12 — нижняя стяжная пружина; 13 — тормозной щит.
Первым делом, при помощи отвёртки или плоскогубцев убираем из мест установки пружину сверху.
Для того, чтобы снять пружину, достаточно поддеть лишь одну из сторон.
Стягиваем и убираем её.
Снятую пружину необходимо заменить.
Точно так же поступаем со стягивающим элементом снизу.
Эту пружину также стоит менять.
При помощи отвёртки поддеваем и удаляем пружину управляющую регулятором зазора.
Аккуратно поддев отвёрткой, пружина легко выйдет из посадочного места.
С помощью плоскогубцев выворачиваем чашку и пружину опорной стойки до того момента, когда отверстие в чашке совместятся с наконечником стойки.
Опора легко выйдет когда опорная стойка будет находится ровно относительно отверстия.
Убираем все отделившиеся элементы: чашку, пружину и опорную стойку из отверстия в щите механизма.
Эти детали не меняются, их необходимо просто отложить в сторону.
Убираем в сторону колодку.
Старые колодки необходимо просто выбросить.
При помощи отвёртки вынимаем наконечник стояночного тормоза от рычага колодки.
Снимать трос следует аккуратно, дабы не повредить оплётку.
После этого, снимаем тормозной элемент,наконечник у троса и пружину.
Отсоединённые элементы откладываем в сторону.
Далее, спереди убираем тормозную колодку, предварительно отсоединив пружину, и следом за ней планку на храповом механизме.
Снятый храповый механизм прицепляем к новым тормозным колодкам.
Перед установкой новых колодок проверяем на наличие протечек тормозной цилиндр, а также очищаем всю поверхность от пыли и грязи. Далее очищаем всю резьбу на наконечнике разборной планки и гайки, смазываем храповый механизм смазкой.
Как поменять трос ручника
Ремонт и замена суппорта: подробная инструкция
Замена направляющих суппорта Рено Логан – непростая задача даже для автовладельцев с опытом ремонта. Мы настоятельно рекомендуем доверить дело специалистам, если вы чувствуете неуверенность в собственных силах. В противном случае, приступайте к ремонту, следуя описанному далее алгоритму:
- Подготовьте необходимый набор инструментов. Мы описали его в предыдущем пункте.
- Пока автомобиль находится на земле, а его колеса – под давлением от массы транспортного средства, снимайте болты. Затем используйте домкрат, чтобы поднять рабочую сторону авто.
- Выжмите педаль тормоза и зафиксируйте ее в положении «в пол». Если под рукой нет подходящего груза, попросите помощи товарища.
- Полностью снимите тормозные колодки и частично тормозной шланг системы. Сорвите его, но не полностью. Колодки крепятся на 13 мм болты, поэтому воспользуйтесь заготовленным ключом на «13».
- При помощи торцевого ключа на «18» снимите два болта, которые удерживают суппорт. Откручивание данного элемента часто вызывает сложности, поэтому используйте подготовленную трубу. Она выступит в качестве рычага.
- Суппорт в купе с тормозным диском подлежит демонтажу. Если речь идет о ремонте суппортов Рено Логан, тормозной шланг можно оставить на месте, лишь убрав в сторону. При замене суппорта снимите шланг. Его предстоит заменить в комплексе.
- При замене также не помешает прокачать тормозную систему. Под «прокачкой» понимается очистка системы от отработки и замена тормозной жидкости. В разделе о Рено Логан вы найдете подробную инструкцию, как это сделать.
- Если суппорт сохранил удовлетворительный внешний вид, а его поломка подлежит починке, следуйте следующим этапам:
- Удалите манжету поршня суппорта.
- Установите между поршнем и кожухом колодку из бруса. После того как упор установлен, надавите с усилием на поршень, чтобы демонтировать его.
- Элементы в разобранном виде подлежать внимательному осмотру. Повреждения на внешней или внутренней стороне вынуждают вас выполнить замену суппорта. Если все в порядке – продолжайте работу.
- Из углубления в цилиндре нужно достать уплотнители.
- Приготовьте этиловый спирт и глубокую посудину, которую не жалко. В ней вам предстоит отмыть деталь от грязи, накипи масла и пр. загрязнений.
- Верните в цилиндр новый уплотнитель, а затем – манжету.
- Когда начнете проводить обратную сборку механизма, протрите все детали смазкой направляющих суппорта Рено Логан жидкостью для лучшего хода.
На этой ноте ремонт и работы по замене суппорта считаются оконченным. Все, что остается сделать, это провести сборку механизма. Для этого потребуется:
- Верните на место трубку тормозной системы к суппорту.
- Снимите груз с педали тормоза или попросите товарища отпустить ее.
- Ослабьте давление на штуцер, чтобы тормозная жидкость отправилась по трубке. Когда давление в герметичной системе нормализуется, проверните штуцер.
- Верните суппорт в положение на ступицу, после чего затяните все крепежные болты.
- Установите в горизонтально-параллельное положение тормозные колодки.
- Установите на место колеса и спустите автомобиль с домкрата.
Инструменты и материалы, которые понадобятся для работы
- Домкрат;
- Баллонный ключ на «17» или торцевая головка на «17»;
- Вороток;
- Торцевая головка на «18» или ключ комбинированный на «18»;
- Трещоточная головка;
- Небольшой отрезок веревки или кусок проволоки;
- Молоток;
- Бита Torx T40;
- Щетка по металлу;
- Медная аэрозольная смазка;
- Новые тормозные диски.
Процесс замены на Рено Логан
- Баллонным ключом или торцевой головкой на «17» с воротком ослабить болты крепления колеса. А какой радиус шин лучше выбрать, , как вы считаете?
- Приготовить домкрат.
Я рекомендую использовать гидравлический домкрат, вместо заводского
Вывесить переднюю ось автомобиля с помощью домкрата.
Вывешиваем переднюю часть автомобиля
Выкрутить колесные болты и снять колесо.
Пришлось покупать такую биту, у меня в наборе её не оказалось
Будьте аккуратны, очень легко сорвать
Снять и по желанию заменить передние тормозные колодки (подробно о выборе передних тормозных колодок)
Снять диск. Обычно это бывает очень непросто сделать − из-за того, что в процессе работы диск нагревается, со временем он «прикипает» к ступице
Если диск не снимается, нужно осторожно постучать по месту крепления его к ступице молотком и вновь попытаться снять диск. Если таким образом снять диск не удается, то необходимо вкрутить болты крепления суппорта на свои места и осторожно их затягивать. По мере затяжки болты будут упираться в поверхность диска с обратной стороны и «выдавливать» его
По мере затяжки болты будут упираться в поверхность диска с обратной стороны и «выдавливать» его.
Готово. Дальше одеваем суппорт!
Произвести сборку в обратном порядке – установить на место тормозной суппорт и колесо.
Советы и замечания
- Как уже было сказано, на посадочную поверхность ступицы в обязательном порядке необходимо нанести смазку, чтобы обеспечить плотную посадку на ступицу, что обеспечит уменьшение вибраций и предотвратит «прикипание» диска. Последнее сильно облегчит его снятие в следующий раз.
- Иногда бывает непросто снять суппорт с диска из-за того, что тормозные колодки упираются в диск. Для решения этой задачи нужно с помощью отвертки немного утопить рабочий тормозной цилиндр (при замене передних тормозных колодок эту операцию в любом случае придется делать, чтобы извлечь колодки из суппорта). После сборки перед началом движения на заведенном двигателе требуется несколько раз нажать на тормозную педаль, чтобы подвести колодки к диску.
- При замене тормозных дисков настоятельно рекомендуется одновременно заменить тормозные колодки, иначе придется мириться с процессом притирания поверхности старых колодок к новому диску. В этом случае перед демонтажем тормозного суппорта необходимо сначала вынуть старые тормозные колодки и зачистить посадочные места колодок щеткой по металлу. Одновременно можно произвести профилактическую чистку и смазку направляющих тормозного суппорта.
После установки новых колодок необходимо провести регулировку зазора между тормозными накладками и барабаном. Для этого нажимаем несколько раз педаль тормозы. Должны быть слышны щелчки. Так срабатывает автоматический механизм регулировки. После нескольких нажатий тормоза щелчки прекращаются.
Обязательно проверьте работу стояночного тормоза. При необходимости подтяните тормозные тросы. При опущенном ручнике колёса должны вращаться свободно, а при затянутом – невозможно провернуть. Загляните под капот и проверьте уровень жидкости в расширительном резервуаре тормозной системы. Если он ниже нормы – долейте.
Убедитесь, что не пришло время производить замену передних тормозных колодок. Инструкция по замене передних тормозных колодок расположена в этой статье: Замена передних тормозных колодок на рено логан
После установки новых тормозных колодок избегайте резких торможений первые 100 км. пробега, дайте фрикционным накладкам притереться. Счастливой дороги!
Самостоятельная регулировка ручника на Логане
Регулировка проста и не должна вызвать каких либо затруднений у тех, кто имеет хотя бы начальные слесарные навыки. Поэтому обращаться даже к низкооплачиваемым мастерам совершенно ни к чему. Всё делается своими руками. Для работы необходимо всего два инструмента:
- торцовый или накидной ключ на 10;
- ключ Торкс на 20.
Регулировка натяжения троса пошагово:
В салоне со стороны заднего сиденья на облицовке тоннеля демонтировать декоративную заглушку. Чтобы не повредить пластик, лучше всего это сделать тупым ножом.
Сняв декоративную заглушку получаем доступ к винту. Ключом Торкс нужно открутить винт крепления облицовки тоннеля.
Слегка сдвинуть облицовку назад, приподнять и подвинуть теперь уже вперёд. Теперь можно снять полностью
Эта операция требует терпения и осторожности
Важно не обломать пластиковые фиксаторы передней части облицовки. После удаления облицовки получаем свободный доступ к регулировочной гайке, она находится под рычагом.
Для натяжения троса накидным или торцовым ключом на 10 вращаем гайку по часовой стрелке на пол оборота.
После каждого поворота гайки проверяем натяжку троса
Поднимаем рычаг и считаем щелчки
На пяти – шести нужно остановиться и еще всего лишь на четверть оборота подтянуть гайку
Это делается из-за того, что в процессе последующей эксплуатации трос еще немного вытянется, а колодки расположатся на новом месте
На пяти – шести нужно остановиться и еще всего лишь на четверть оборота подтянуть гайку. Это делается из-за того, что в процессе последующей эксплуатации трос еще немного вытянется, а колодки расположатся на новом месте.
На этом регулировка закончена и можно приступать к испытанию. Опять ищем эстакаду или пробуем тронуться на ровной площадке с заведённым двигателем. При положительном результате не забудьте восстановить нормальный облик салона.
Если гайка не поддаётся регулировке, то скорее всего трос уже вытянулся и подлежит замене.
Инструменты:
Это значит, что придется приложить некоторые усилия, но не слишком большие, чтобы ничего не повредить. Работа начинается со снятия центрального тоннеля.
С торца, у ног задних пассажиров, нужно отыскать защитную крышку прямоугольной формы. Удалить ее можно, предварительно поддев плоской отверткой.
Открутив болт, можно снять сам тоннель.
Делается это в два этапа. Для начала, его необходимо подвинуть назад, параллельно полу. При этом сам рычаг тормоза остается на месте, и сдвиг будет произведен относительно его. Вторым движением пластиковый кожух поднимается вверх и откладывается в сторону.
Прямо под рычагом, с нижней его стороны, находится едва заметный выступ из черного мягкого пластика. Поддев его плоской отверткой, необходимо удалить крышечку, чтобы добраться до натягивающей гайки троса тормоза.
Вкручивая его с помощью рожкового ключа, можно добиться того, что трос перестанет провисать, и будет приводить задние колодки в действие быстрее. Не переходя к сборке, нужно при регулировке болта каждый раз проверять, правильно ли срабатывает ручник. Перебарщивать также не нужно: Сборка производится в порядке, обратном описанной процедуре.
Главное — не слишком сильно затягивать крепежные болты, чтобы не повредить пластик и не сломать его. Что, если не помогло?
