Процедура замены задних колодок Рено Дастер
Чтобы вскрыть тормозной барабан Duster и заменить соответствующий узел заднего колеса приготовьте:
- ключ для колесных болтов,
- пассатижи простые & раздвижные,
- плоскую отвёртку.
Задние колодки пора менять при:
- истончении накладок,
- замасленности накладок,
- плохом их соединении с основой,
- сколах либо глубоких царапинах.
У полноприводных или переднеприводных Дастеров стяжные пружинки в механизме различаются, как и разжимной рычаг ручника, но внутренний минимальный диаметр барабана одинаков.У полноприводного Дастера пружины расположены снаружи колодок, их лучше снять перед началом работы.
Снятие заднего барабана полноприводного кроссовера
Перед заменой задних колодок требуется сначала отвести храповый механизм. Он поддевается отверткой через ступичное отверстие, уменьшается длина распорной планки. Далее у натяжителя троса ручника выкручивается регулировочный винт. Для этого ручной тормоз нужно опустить до упора, в его рукоятке выкрутить этот крепеж.
Ссылка на источник фото
Барабан крепится к ступице двумя винтами. Их выкручивают ключом TORX Т-40. В месте разделения колодок по периметру барабана нужно постучать молотком, чтобы отошли накипь и грязь. Как только барабан отойдет от ступицы, его поддевают плоской отвёрткой или монтажной лопаткой, и снимают.
Штангенциркулем установите внутренний диаметр барабана Дастер.
Меняем колодки
Процедура замены задних тормозных колодок выполняется в такой очередности:
- Включается 1-я передача, ставятся колёсные упоры спереди.
- Ручник до упора отжимается вниз.
- Заднее колесо снимается, Рено Дастер подпирается.
- Тормозную жидкость желательно немного откачать из бачка.
- Снимается барабан.
- Отвёрткой сдвигается разжимной рычаг привода ручного тормоза, одновременно на тросе сжимается пружина.
- Трос отсоединяется от рычага.
- Стойка придерживается, чашка пружины поворачивается после нажима на 1/4 оборота.
- Чашка с пружинкой, опорная стойка снимаются.
Ссылка на фото
- Так же снимается вторая опорная стойка следующей накладки.
- Стяжная пружинка сверху немного растягивается, носки колодок выводятся из упорных прорезей в поршнях.
- Стяжная спираль снизу немного растягивается, носок накладок выводится из-за ограничительной пластинки, колодки с пружинами и распоркой снимаются.
- Как только колодки Дастер будут сняты, поршни цилиндра нужно временно зафиксировать любым способом (проволокой и т.д.), чтобы они не были вытолкнуты, не вытекла тормозная жидкость.
Источник изображения
- От накладок отцепляются кончики стяжной пружины, она снимается.
- Из пазика колодки спереди извлекается вилка распорки.
- От передней накладки отцепляется конец серьги зазорного регулятора.
От колодок отцепляются концы стяжной спирали, накладки разъединяются.
- Растянув спираль распорки, из паза задней колонки извлекается вилка планки, отсоединяется от разжимного рычага.
- От распорной планки отцепляется конец оттяжной пружинки, планка снимается.
- С задней колодки снимается оттяжная пружинка распорочной планки.
- Тормозной механизм осматривается, очищается от грязи.
- Деформированные заржавевшие детали меняются на новые.
- Пружины, стойки, чашки подлежат замене каждый раз во время разборки механизма. При работе нужно следить, чтобы правые и левые детали не были перепутаны.
- В местах контакта колодки со щитами нужно нанести тугоплавкую смазку. Этой же смазкой нужно обработать стержень распорки в месте резьбы.
- После освобождения поршней заднего тормозного цилиндра от фиксаторов (проволоки и т.д.), их подпирают раздвижными пассатижами, ставятся новые.
- Барабан ставится на место.
- Зазор между ним и накладками регулируется 10-15-кратным выжиманием педали тормоза. Каждый жим должен сопровождаться щелчком регулятора. Когда звук прекратится, регулировка закончена.
- Колесо ставится на место, проверяется, насколько легко оно вращается.
- Аналогично меняются колодки второго колеса Duster. Далее регулируется стояночный тормоз.
Рено Дастер. Замена тросов стояночного тормоза
Рено Дастер. Замена тросов стояночного тормоза
Тросы стояночного тормоза меняем в случае их обрыва, вытягивания или заедания внутри оболочек (задние тросы), когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в неподвижном состоянии на уклоне – до 23 % включительно.
Работу проводим на смотровой канаве или эстакаде. Работу по замене заднего троса показываем на примере левого троса, правый заменяем аналогично. Снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола). Для ослабления натяжения тросов приподнимаем рычаг стояночного тормоза и ключом «на 10» почти полностью отворачиваем регулировочную гайку привода на резьбовом наконечнике переднего троса (см.Регулировка привода стояночного тормоза). Опускаем рычаг стояночного тормоза. Снимаем колодки тормозного механизма заднего колеса (см. Замена колодок тормозных механизмов задних колес). Пассатижами вытягиваем передний наконечник троса в салон автомобиля и, поворачивая уравнитель…
…выводим трос из прорези уравнителя.
Сжав пассатижами лепестки фиксатора заднего наконечника оболочки троса…
…выводим наконечник из отверстия в щите тормозного механизма… …и из металлического держателя на рычаге задней подвески.
Вынимаем трос из двух пластмассовых держателей на топливном баке…
…и пластмассового держателя на днище кузова. В салоне автомобиля …
…пассатижами сжимаем лепестки фиксатора переднего наконечника оболочки троса и выталкиваем наконечник из отверстия в днище. Эту операцию выполнить нелегко, так как приходится работать в тесном пространстве ниши днища. Но учитывая, что трос мы снимаем для замены, можно просто сломать пластмассовые лепестки фиксатора.
Выводим трос из отверстия в днище кузова. Аналогично снимаем правый трос стояночного тормоза. Устанавливаем задние тросы стояночного тормоза в обратной последовательности. Для замены переднего троса стояночного тормоза снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола ) и ослабляем натяжение тросов, отвернув регулировочную гайку привода на резьбовом наконечнике переднего троса.
Ножом аккуратно разрезаем ковровое покрытие пола за рычагом стояночного тормоза. Отсоединяем передние наконечники задних тросов от уравнителя (см. выше). Отогнув разрезанные части коврового покрытия…
…головкой «на 13» отворачиваем две гайки крепления рычага к полу.
Приподняв рычаг стояночного тормоза, отсоединяем колодку проводов от выключателя сигнализатора и снимаем рычаг.
Отведя заглушку облицовки рычага, ключом «на 10» полностью отворачиваем регулировочную гайку на резьбовом наконечнике переднего троса.
Вынимаем передний трос из отверстия рычага. Поддев отверткой, поочередно снимаем с уравнителя пластмассовые фиксаторы…
…наконечника переднего троса…
…и наконечников задних тросов. Вынимаем передний трос из уравнителя. Устанавливаем передний трос стояночного тормоза в обратной последовательности. После замены тросов или рычага необходимо провести регулировку привода стояночного тормоза (см. Регулировка привода стояночного тормоза).
Категории товаров, которые вам могут быть интересны на основании статьи «Рено Дастер. Замена тросов стояночного тормоза»:
Источник статьи: http://dustershop77.ru/kopilka-znanij/tormoznaya-sistema/reno-daster.-zamena-trosov-stoyanochnogo-tormoza.html

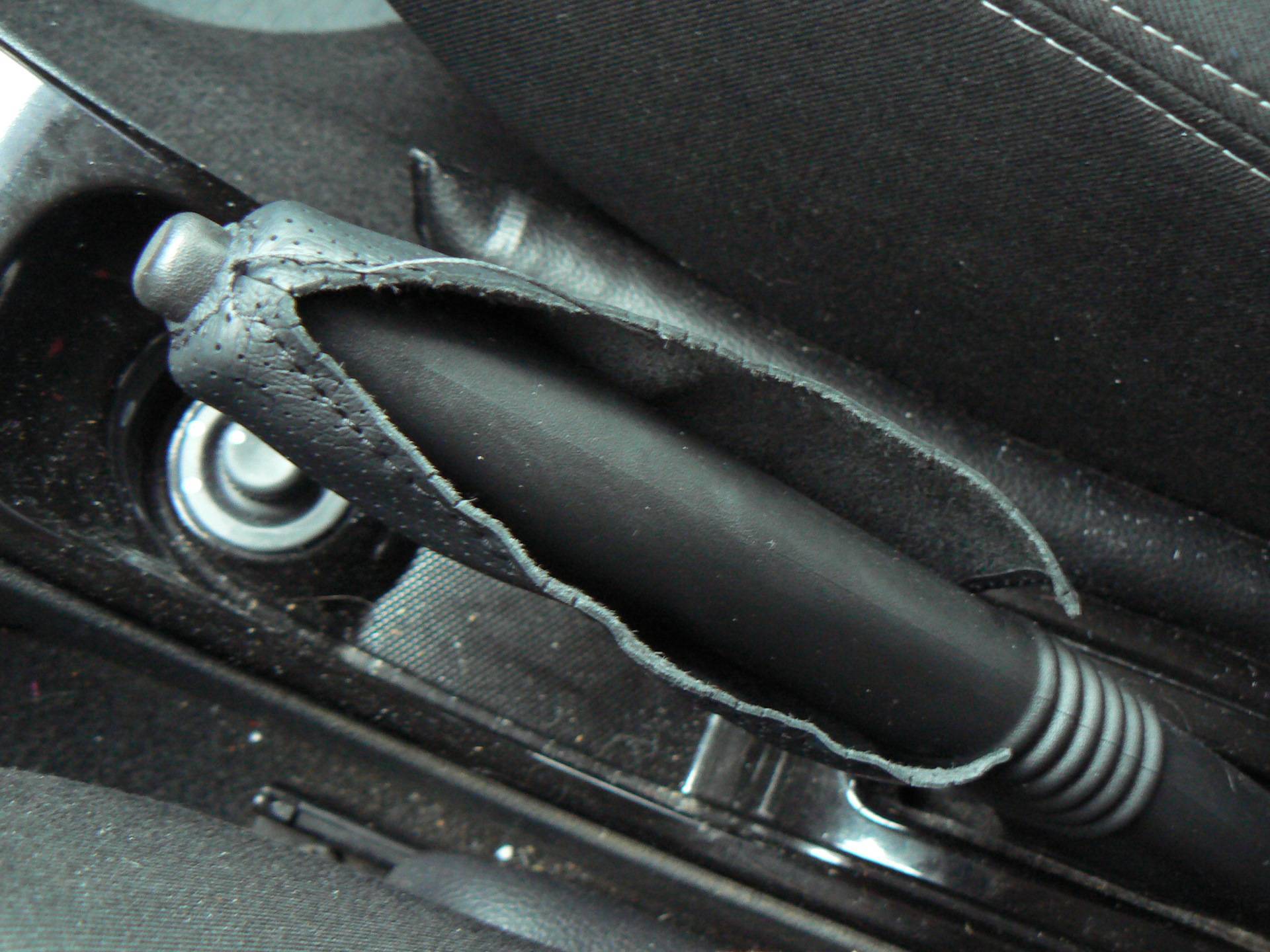

Ручной тормоз (ручник) регулировка и замена тросов
Ручной тормоз на Рено Дастер. Устройство и регулировка
Неотъемлемой частью каждого автомобиля является стояночный тормоз. Благодаря ему можно удерживать автомобиль на уклоне, а также использовать в качестве экстренной аварийной тормозной системы, в случае если основная система откажет. Ручник Рено Дастер состоит из тормозного механизма и тормозного привода, у которых повышенные эксплуатационные свойства, благодаря чему устройство может функционировать долгое время без поломок.
Он бывает следующих типов:
- Гидравлический
- Механический
- Электромеханический
Второй вариант самый распространённый, так как у этого типа самое простое устройство. Чтобы активировать, ручник, нужно просто потянуть его на себя, тем самым благодаря тросам колеса заблокируются, и произойдет снижение скорости, а затем торможение автомобиля.
Включатся, тормоз может двумя способами, педалью и рычагом. Первый вариант может применяться в автомобилях с автоматической коробкой передач.
Так же он различается по видам привода и может быть :
- Кулачковым
- Барабанным
- Винтовым
- Трансмиссионным
Если установлены тормозные барабаны на Рено Дастер, их торможение происходит при помощи рычага, который натягивает трос, тем самым воздействуя на тормозные колодки, прижимая их к барабану, что приводит к торможению.
Со временем, когда устройство перестает корректно функционировать и требуется замена привода, или были проведены работы по замене колодок, может потребоваться регулировка, но прежде чем ее производить нужно, иметь представление, как устроен данный механизм.
Пошаговая инструкция для полноприводных авто
Замена накладок производится комплектом, запрещается использовать элементы с разной толщиной фрикционного слоя. При неравномерном износе наблюдается уход машины в сторону при торможении.
Алгоритм действий при замене колодок:
- Установить автомобиль на ровную площадку и заглушить двигатель.
- Зафиксировать машину противооткатными упорами и отпустить вниз рычаг парковочного тормоза.
- Поднять кузов домкратом и установить под порог стальную страховочную стойку.
- Отвернуть болты и снять колесо со ступицы.
- Сдвинуть колодки к центру при помощи отвертки с плоским жалом, которая просовывается внутрь барабана через каналы для болтов колесного диска. В устройство механизма автоматической корректировки зазора входит распорная вставка с храповым колесом. Жало отвертки перемещается снизу вверх, уменьшая длину планки и отводя накладки от рабочей поверхности тормозного механизма. Работа регулировочного узла показана в видео, снятом владельцами машины Renault Duster.
- При помощи головки Torx 40 открутить 2 винта, расположенных на фронтальной части барабана.
- После того, как болты откручены, необходимо потянуть на себя металлический кожух. Если снятие детали затруднительно, то необходимо дополнительно свести колодки. После демонтажа крышки категорически запрещается нажимать на педаль тормоза, поскольку происходит выдавливание поршней из тормозного цилиндра.
- Отстегнуть жалом отвертки или губками плоскогубцев кончик верхней пружины от металлического каркаса передней колодки.
- Вынуть противоположный крючок пружины из отверстия в задней накладке.
- Демонтировать по аналогии нижнюю пружину.
- Снять дополнительный эластичный элемент, поддерживающий зазор между фрикционной накладкой и рабочей поверхностью барабана.
- Утопить и провернуть плоскогубцами штампованную шайбу, удерживающую накладку на опорной штанге.
- Вытащить стержень с противоположной стороны барабанного механизма.
- Снять по аналогичной методике фиксатор передней накладки.
- Сдвинуть от щита заднюю колодку, что позволит демонтировать наконечник троса, идущего к рычагу ручного тормоза.
- Удалить колодку и пружину, установленную на металлическом наконечнике троса.
- Удалить переднюю колодку, которая снимается вместе с дистанционной пластиной и механизмом регулировки.
Сборка механизма
Пружины и регулятор положения очищаются от слоя пыли, поврежденные детали необходимо заменить на элементы из состава ремонтного комплекта. Промытый винтовой механизм и храповик покрываются слоем смазки, устойчивой к воздействию высокой температуры. При обратной сборке планки следует учитывать разнонаправленную резьбу в левом и правом отверстиях. Регулятор крепится на передней накладке, которая крепится опорным стержнем. Задняя колодка фиксируется на тросе, а затем ставится фиксатор и регулировочные пружины.
Для настройки необходимо нажать на педаль тормоза, а затем 4-5 раз поднять рычаг парковочного тормоза до упора (с нажатой кнопкой храповика). При каждом подъеме срабатывает храповик, который отводит колодки к рабочей поверхности.
Корректность настройки проверяется по количеству щелчков, нормой считается проворачивание колеса на 7-8 зубьев. Регулировка прекращается после прекращения щелчков в механизмах. Затем проверяется уровень рабочей жидкости в бачке, при снижении объема производится доливка.
Пошаговая инструкция для полноприводных авто
Замена тросов
Такие работы проводятся после порыва или заклинивания троса в оболочке или при поломке стабилизатора. Если появился дефект на 1 тросике, то рекомендуется менять весь комплект. Демонтаж и установка передней тяги труда не составляет.
Замена тросов задних связана с демонтажем тормозных колодок. В процессе разборки узла дефектные детали следует заменить или отремонтировать (артикул ремкомплекта — 440265341г).
Для демонтажа тросика необходимо:
- установить домкрат под задний мост у моделей с полным приводом;
- отсоединить наконечник тросика от уравнителя;
- снять колесо;
- демонтировать тормозной барабан;
- снять верхнюю и нижнюю стяжные пружины;
- демонтировать пружину регулятора зазоров;
- провернуть чашку задней колодки и извлечь пружину и наконечник стойки;
- отвести колодку и отсоединить наконечник троса стояночного тормоза от рычага.
Установку новой детали выполняют в обратном порядке. Пошаговую замену элементов можно посмотреть на видео:
После окончания монтажа работу устройства проверяют в дорожных условиях.
Задние тормозные колодки Renault Duster
Конструктивные особенности барабанов у полноприводных и переднеприводных Рено Дастер определяют различия задних накладок для разных модификаций автомобилей. Размер барабана составляет 228 на 40 мм, минимально допустимая толщина задних колодок Дастер (накладки с основанием) составляет 3,5 мм, а нормальная толщина – 4,9 мм.
Оригинал – 7701210109
Артикул оригинальных колодок для Duster – 7701210109 (2х4) и 440607493R (4х4), выпускаются они под брендом Ferodo. Но для замены изношенных деталей можно использовать и аналоги. Перечислим их для двух вариантов: 2х4 – 4х4.
Бренд // Артикул // Цена (руб.):
- REMSA 3.7 // 423700 – 415200 //813 – 810.
- LPR 3.4 // 9890 – 1131 // 1 208 – 1 773.
- MEYLE 4.2 // 16145330016 – 16145330012 // 1 206 – 1 250.
- TRW 3.5 // GS-8780 – GS-8455 // 1 250 – 1 250.
- NIBK 3.6 // FN-43551 – ABS-8455 // 1 400 – 1 200.
- BREMBO 3.5 // S-68546 – S-68525 // 1 641 – 1 300.
- ATE 3.9 // 3013704962 – 986487774 // 2 650 – 2 063.
- GIRLING 4.1 // 5187809 – 5184554 // 1 827 – 2 123.
- HELLA_PAGID 3.5 // 8-DB-355000301 – 986487774 // 2 235 – 2 100.
BREMBO 3.5 // S-68546
Ручник (стояночный тормоз) на Дастер — артикул, цена, из чего состоит
Замена троса требует покупки новой запчасти. Сейчас найти нужную деталь не составит проблемы. Стоимость такой запчасти как трос ручника может отличаться. Это зависит от предложений конкретного автомобильного магазина, от состояния детали (новая, поддержанная), колесной формулы рено дастер , она может быть 4×4 или 4×2. Цена не новой запчасти составляет 2500 рублей, новая модель дороже — от 3000 рублей. Артикул запчасти — 364003676R.
К основным элементам стояночного тормоза относят:
- рычаг, т.е. механизм, активирующий тормоз — 360108002R Renault;
- тросы, воздействующие на систему, приводящие к торможению.
Обычно в системе используются 3 троса, два из них соединяются с тормозными механизмами посредством специальных наконечников с гайками на конце, позволяющими регулировать длину привода, один непосредственно с рычагом. Активация и деактивация механизма происходит с помощью возвратной пружины, уравнителя или непосредственно на тормозном механизме.
Задние тормозные колодки Renault Duster
Конструктивные особенности барабанов у полноприводных и переднеприводных Рено Дастер определяют различия задних накладок для разных модификаций автомобилей. Размер барабана составляет 228 на 40 мм, минимально допустимая толщина задних колодок Дастер (накладки с основанием) составляет 3,5 мм, а нормальная толщина – 4,9 мм.
Оригинал: Duster – 7701210109
Артикул оригинальных колодок для Duster – 7701210109 (2х4) и 440607493R (4х4), выпускаются они под брендом Ferodo. Но для замены изношенных деталей можно использовать и аналоги. Перечислим их для двух вариантов: 2х4 – 4х4.
Бренд // Артикул // Цена (руб.):
- REMSA 3.7 // 423700 – 415200 //813 – 810.
- LPR 3.4 // 9890 – 1131 // 1 208 – 1 773.
- MEYLE 4.2 // 16145330016 – 16145330012 // 1 206 – 1 250.
- TRW 3.5 // GS-8780 – GS-8455 // 1 250 – 1 250.
- NIBK 3.6 // FN-43551 – ABS-8455 // 1 400 – 1 200.
- BREMBO 3.5 // S-68546 – S-68525 // 1 641 – 1 300.
- ATE 3.9 // 3013704962 – 986487774 // 2 650 – 2 063.
- GIRLING 4.1 // 5187809 – 5184554 // 1 827 – 2 123.
- HELLA_PAGID 3.5 // 8-DB-355000301 – 986487774 // 2 235 – 2 100.
BREMBO 3.5 // S-68546
Когда менять колодки, признаки износа
Конструкция тормозного механизма Рено Дастер Полноприводный Renault Duster имеет заднюю независимую многорычажную подвеску, передниприводная версия комплектуется торсионной полузависимой балкой. Вследствие этого есть различия в расположении и креплении троса ручника к колодкам
Важно учитывать, что задние колодки на Дастер 4х2 и 4х4 отличаются механизмом привода тормозов ручного тормоза. Минимально допустимый внутренний диаметр тормозного барабана составляет 229,5 мм, а новый барабан имеет номинал 228,5 мм
Максимальный диаметр указан на барабане Регламентно производить замену следует раз в 60 тыс
км. Однако стоит учитывать, что износ колодок зависит не от указаний производителя, а от качества колодок, степени износа тормозного барабана, нашего стиля вождения. Поэтому пробег не будет показателем износа. Основные признаки изношенных задних колодок:
Максимальный диаметр указан на барабане Регламентно производить замену следует раз в 60 тыс. км. Однако стоит учитывать, что износ колодок зависит не от указаний производителя, а от качества колодок, степени износа тормозного барабана, нашего стиля вождения. Поэтому пробег не будет показателем износа. Основные признаки изношенных задних колодок:
- Снижение эффективности торможения.
- Шум, скрип при торможении.
- Большой рабочий ход рычага ручника.
- Вибрации при нажатии педали тормоза, хотя это скорее говорит об износе тормозного барабана.
Интересное по теме: Лучшие свечи для Хендай Солярис. Выбор и замена своими руками
Чтобы определить износ надо измерить толщину фрикционной накладки тормозной колодки включая основание. Толщина новой колодки составляет 4.9 мм. Максимально допустимый износ 3.5 мм. При показателях ниже 4мм необходима оперативная замена.
Важно произвести замену всех четырех элемент обоих колес. В противном случае при торможении машину может повести в сторону
Снимаем обшивку задней двери Дастер
Необходимые инструменты: ключи Т20, Т30, плоскошлицевая отвертка, нож.
- Перед тем как снять обшивку задней двери Рено Дастер, нужно выключить зажигание, и убрать провод с клеммы аккумулятора «–».
- При ручном приводе заднего стеклоподъемника отвести отверткой блок управления им, через зазор сжать пружину фиксатора, снять ручку.
При электрическом приводе задних стеклоподъемников их демонтаж осуществляется аналогично снятию передних электростеклоподъемников:
- Подцепить отверткой декоративную вставку на дверном подлокотнике, приподнять ее.
- Отжать крепежи по бокам блока стеклоподъемников, приподнять колодку.
- Извлечь блок, вынуть провода с клеммами питания, нажав на них.
Снять звуковой динамик:
- Поддеть декоративную заглушку на динамике отверткой, аккуратно выщелкнуть ее.
- Вывернуть ключом четыре винта и, вытащив динамик, отсоединить от него клемму проводов.
- Пользуясь отверткой, извлечь декоративную заглушку на подлокотнике, затем вывернуть винт, расположенный под ней.
- Поддеть декоративный дверной держатель, аккуратно достать его, не ломая крепления.
- Открутить в верхней части обшивки винт.
- Вывернуть болт, крепящий заднюю ручку открывания двери.
- Поддеть блок открывания, через зазор отсоединить замочную тягу, снять ручку.
- Отжать нижний край дверной обивки, разрезать ножом в доступной области герметик.
- Отсоединить фиксаторы, демонтировать обшивку дверцы Duster.
Замена
Каждая деталь автомобиля имеет свой ресурс это касается и деталей которые входят в систему ручного тормоза
Особое внимание следует уделять тросику так как основные проблемы которые могут появится в этой системе связанны именно с ним. Следует знать что у задних колес колодки разжимаются благодаря двум тросикам, каждый из которых имеет свой привод. Менять его необходимо в следующем порядке:
Менять его необходимо в следующем порядке:
При помощи регулировочной гайки ослабляется трос
- Машина устанавливается на домкрат, для того чтобы снять колеса и демонтировать барабаны
- Отщелкиваем фиксирующую пружину и снимаем задние колодки
- Отжав пружину с рычага снимается конец тросика
- У защитного каркаса сжимаем элемент крепежа и в щите тормозного узла снимается трос
- Отжимается защитная оболочка левого и правого тросика, затем немного тянется привод и из отверстия уравнителя выводятся их концы
- Под днищем через каналы вытягиваются тросики
- Новая деталь устанавливается в обратном
На этом работы по извлечению и замене необходимой детали можно считать завершенными.
Как можно заметить замена тросов ручника Рено Логан не такая уж сложная задача, с ней сможет самостоятельно справится каждый автовладелец, главное последовательно и согласно выше приведенной инструкции производить все действия.
- https://carfrance.ru/podtyagivaem-i-reguliruem-ruchnik-na-reno-logan-svoimi-rukami-odna-nebolshaya-xitrost-foto-i-video/
- https://carenault.ru/logan/logan-1/reguliruem-ruchnik-reno-logan-1/
- https://expertrenault.ru/logan/tormoznaya-sistema-logan/ruchnik-reno-logan
FakeHeader
Признаки износа барабанных колодок
Симптоматика, указывающая на то, что в Дастер задние колодки износились, такая:
- Рабочий ход педали торможения увеличивается, для эффективного торможения приходится дважды нажимать на педаль. Особенно это заметно при движении автомобиля назад.
- Удлиняется путь торможения.
- Когда накладка контактируют с барабаном, слышен громкий скрежет металла.
- Во время торможения на ногу передается ощутимая вибрация.
- Машина останавливается рывками.
Хотя нагрузка на барабанные тормоза меньше, чем на передних колесах, они также подвергаются износу. Детали узла конструктивно защищены барабанной чашей, но всепроникающая сырость и химия с зимних дорог постепенно разрушают металл.
В результате их износа техническая жидкость подтекает, в контур проникает воздух.
Вышедшие из строя манжеты цилиндра
Все эти факторы затрудняют торможение. Кроме того, часто со временем появляется дефект пружин, в результате чего накладки постепенно раздвигаются. Это приводит к коррозии и ухудшению работы. А это значит, что предстоит замена задних тормозных колодок на целенькие.
Барабанные тормоза: как они устроены и как их ремонтировать
Барабаны, конечно, давно проиграли эволюционную войну дискам, но по сей день достаточно активно используются на недорогих и легких машинах. Все Лады, Renault Logan, VW Polo sedan, Skoda Rapid, Daewoo Matiz – список вполне современных моделей, использующих эти архаичные, но долговечные тормозные механизмы, будет очень длинным. А значит – нелишне знать, как они устроены, почему ломаются и как чинятся. После теоретической подготовки отправимся в ремзону, где обследуем барабаны редкого китайского седанчика Chery Jaggi, более известного в России под именем QQ.
Конструкция барабанных тормозов
К ардинально барабанные тормозные механизмы не изменились с момента их массового появления в 1902 году благодаря Луи Рено. Правда, привод у тех тормозов был тросовый, а потому они были исключительно механическими. Плюс у них не было автоматической регулировки, так что шофер должен был регулярно проверять зазор между колодками и барабаном. Но принципиальная конструкция, повторюсь, изменилась минимально.
Опишем здесь самую распространенную, классическую конструкцию барабанного тормозного механизма. Есть тормозной щиток, который жестко закреплен на кожухе заднего моста или цапфе колеса, и он не вращается. Также есть барабан, который закреплен на ступице колеса и вращается вместе с ней и колесом.
Тормозные колодки установлены на тормозном щитке. С одной стороны колодки опираются на оси, с другой – на поршни рабочего тормозного цилиндра (это хорошо видно на фотографиях). Когда нажимают на педаль тормоза, тормозная жидкость раздвигает поршни в рабочем цилиндре, а те в свою очередь раздвигают тормозные колодки. Колодки прижимаются к поверхности барабана и автомобиль замедляется. На колодки приклеены или приклепаны фрикционные накладки. Чтобы колодки не выпали, установлены прижимные пружины.
Приятным моментом данной конструкции является то, что одна из колодок имеет свойство подклинивания (ее называют активной). Если привести пример, то представьте себе колесо автомобиля, хорошенько раскрутите его и попробуйте вставить рукой какой-нибудь предмет между колесом и аркой: с одной стороны предмет будет выталкиваться, а с другой – еще больше затягиваться в пространство между колесом и аркой, тем самым подклинивая колесо. Та же ситуация и с колодками.
Вторую колодку (пассивную) барабан отталкивает, и ее эффективность ниже первой – это, напротив, неприятный момент. Чтобы скомпенсировать разницу, фрикционная накладка пассивной колодки больше по размерам активной колодки.
Чтобы колодки вернулись на исходную после торможения, на них установлены возвратные пружины. Зачастую, если задний тормозной механизм барабанный, то те же колодки задействуются при затягивании стояночного тормоза («ручника»). На одной из колодок имеется дополнительный рычаг, к которому крепится трос, при перемещении которого колодки разводятся.
На современных автомобилях барабанный тормозной механизм саморегулируемый. То есть не нужно раз во сколько-то тысяч км или после ремонта лезть, как на ЗИЛ 130, под автомобиль, чтобы измерить зазор между фрикционными накладками и барабаном.
На фото: ЗиЛ-130 ‘1966–74
Однако даже на современных авто стояночный тормоз все же регулировать необходимо. Потому распорная стойка, благодаря которой разводятся колодки при затягивании ручника, имеет свойство удлиняться или укорачиваться за счет вращения гайки (ее тоже хорошо видно на фото). Еще одним из положительных аспектов барабанных тормозов является площадь рабочей поверхности фрикционных накладок – она в любом случае больше по сравнению с дисковыми тормозами.
Но из-за особенностей условий работы (см. выше) износ накладок неравномерен, а значит, и усилие также будет изменяться с износом. В свою очередь никто не мешает увеличить рабочую площадь накладок за счет увеличения не только диаметра барабана, но и его ширины, а это бесспорный плюс. Этим с умением пользуются конструкторы грузовиков, для которых важней затормозить 20 тонн в пределах приличия, нежели тонкая связь между ногой водителя и ускорением замедления автомобиля.
Устройство и регулировка ручного тормоза на Рено Дастер
Неотъемлемой частью каждого автомобиля является стояночный тормоз. Благодаря ему можно удерживать автомобиль на уклоне, а также использовать в качестве экстренной аварийной тормозной системы, в случае если основная система откажет. Ручник Рено Дастер состоит из тормозного механизма и тормозного привода, у которых повышенные эксплуатационные свойства, благодаря чему устройство может функционировать долгое время без поломок.
Виды
Он бывает следующих типов:
- Гидравлический
- Механический
- Электромеханический
Второй вариант самый распространённый, так как у этого типа самое простое устройство. Чтобы активировать, ручник, нужно просто потянуть его на себя, тем самым благодаря тросам колеса заблокируются, и произойдет снижение скорости, а затем торможение автомобиля.
Включатся, тормоз может двумя способами, педалью и рычагом. Первый вариант может применяться в автомобилях с автоматической коробкой передач.
Так же он различается по видам привода и может быть :
- Кулачковым
- Барабанным
- Винтовым
- Трансмиссионным
Если установлены тормозные барабаны на Рено Дастер, их торможение происходит при помощи рычага, который натягивает трос, тем самым воздействуя на тормозные колодки, прижимая их к барабану, что приводит к торможению.
Со временем, когда устройство перестает корректно функционировать и требуется замена привода, или были проведены работы по замене колодок, может потребоваться регулировка, но прежде чем ее производить нужно, иметь представление, как устроен данный механизм.
Устройство
Тормозные колодки задней оси сжимаются и разжимаются при помощи рычага, который состоит из таких элементов как:
- Ручки стояночного тормоза
- Переднего троса с шайбой, благодаря которой происходит регулирование длины
- Стабилизатора
- Двух тросов привода, которые установлены на задних колесах
Благодаря тросу происходит соединения рычага и балансира, а в качестве промежуточного элемента, который связывает колодки и стабилизатор выступает задний трос. Рукоятка, перемещаясь, воздействует на колодки, благодаря которым происходит блокировка колес.
Регулировка
Как было сказано выше регулировка ручного тормоза Рено Дастер происходит после ремонта или замены троса. Благодаря тому, что на Renault Duster конструкция ручного тормоза имеет саморегулирующее устройство, корректировка натяжения происходит без каких либо проблем, а вот сам ручник необходимо подтягивать самостоятельно. Происходит регулировка путем перемещения рукоятки вниз и вверх, а также полным нажатием на педаль. Во время этого процесса возникают несколько щелчков храповика, после чего ручник начинает работать исправно. В случае если произошло ослабление трасса, его нужно натянуть, сделать это правильно можно следующим образом:
- Пластиковую панель, расположенную между пассажиром и водителем снимаем
- Поднимаем при помощи домкрата заднюю часть автомобиля
- Несколько раз ногой нажимаем на тормоз и удерживаем педаль в нажатом положении
- Берем ключ на 10 и вращаем по часовой стрелке регулировочную шайбу, производя регулировку троса
- Поднимаем ручной тормоз в рабочее положение и в этот момент должны быть слышно около восьми щелчков, если их меньше, то нужно ослабить трос, открутив регулировочную гайку против часовой стрелки
После того как ручной тормоз Рено Дастер отрегулирован, необходимо произвести финальную проверку, для этого опускаем ручной тормоз и прокручиваем задние колеса, они должны свободно крутится. Переводи ручник в рабочее состояние, в таком положение колеса должны быть неподвижны.
Регулировку ручника следует производить после замены любых тормозных элементов, а также после любых работ связанных с тормозной системой.
Как снять тормозной барабан рено дастер
Тормозной барабан – одна из главных запчастей, отвечающая за плавное сбавленные скорости передвижения и торможение машины. Сегодня в т/с тормоз такого типа в основном устанавливается или на малолитражках или на заднюю ось. Почти всегда тормозной барабан применяют на грузовых авто или автобусах. Об особенностях и достоинствах барабанной тормозной системы пойдёт речь ниже.
Плюсы и минусы барабанной тормозной системы
Рассмотрим основные плюсы и отрицательные стороны барабанного элемента в сравнении с дисковой системой.
Плюсы:
- высокая степень защиты элементов от загрязнения, что увеличивает срок службы устройства;
- на крупногабаритных транспортных устройствах, благодаря большей площади контакта с поверхностью, такая деталь позволяет более эффективно тормозить.
Минусы:
- эффективность работы устройства резко падает при сильном нагреве, что крайне негативным образом сказывается при вождении автомобиля на высоких скоростях;
- нет системы вентилирования, что приводит к увеличению количества газовой среды между колодками и барабанами и, как следствие, мешает процессу торможения.
Выбираем колодки правильно
Старые задние тормозные колодки
Для разных версий привода на Дастере, требуются абсолютно разные запчасти. Так, колодки — оригинал на Дастер со всеми ведущими колесами имеет номер 440607493 R, а для версии с передним приводом: 7701210109. В каждом случае стоимость таких наборов будет колебаться в пределах 3000 рублей.
Также, при замене колодок, менять следует и стягивающие пружины, входящих в состав задних тормозов. Всё дело в том, что из-за регулярного воздействия влаги, эти элементы конструкции часто подвергаются сильной коррозии, от этого их срок службы редко составляет больше чем срок эксплуатации самих колодок. Каталожный код такого ремкомплекта – 7701205518.
Устройство и регулировка ручного тормоза на Рено Дастер
Снимаем тормозной барабан: порядок работы и инструмент
Работа осуществляется на автомобиле, находящемся в подвешенном состоянии. Для этого используется домкрат (или подъёмник). Также с помощью домкрата можно установить автомобиль на опоры.
Тормозной барабан ржавый, значит прикипел, ВАМ потребуется WD-40 или аналогичная жидкость
Инструменты:
Чтобы выполнить работу, потребуется набор инструментов:
- торцовая головка на «30»,
- ключ для болтов колес,
- монтажная лопатка (пара),
- а также штангенциркуль.
Порядок работы
Для снятия тормозного барабана понадобится следовать определенному алгоритму:
Сначала потребуется включить 1-ю передачу, после чего поставить упорные бруски под колеса. Теперь демонтируется декоративный колпак заднего колеса
Откупорьте защитные колпаки ступицы, используя тонкое зубило, молоток (выполняйте эту работу осторожно). Открутите два болта звёздочка
Два болта, которые держат тормозной барабан
Следуя установленному порядку действий, Вам удастся быстро и без особых сложностей демонтировать тормозной барабан.
Признаки необходимости замены тормозных колодок
Основные признаки износа фрикционных накладок:
- сокращение объема рабочей жидкости в компенсационном бачке при отсутствии течей;
- снижение эффективности работы механизмов при резком воздействии на педаль;
- наличие посторонних звуков при использовании тормозов.
Производитель не регламентирует срок службы тормозных накладок, поскольку скорость износа материала зависит от условий эксплуатации и стиля управления. На части машин установлена система ESP, стабилизирующая траекторию подтормаживанием колес. Работа электроники дополнительно нагружает механизмы и ускоряет износ колодок. Изготовитель машины рекомендует установить новые детали при остаточной толщине фрикционного слоя в 2 мм. Срок службы деталей, по отзывам владельцев, составляет от 40 до 80 тыс. км.
