Как прокачать сцепление на Рено Меган 2: фото и видео

Замена Главного Цилиндра Сцепления Рено Меган 2

Порядок прокачки, пошаговая инструкция

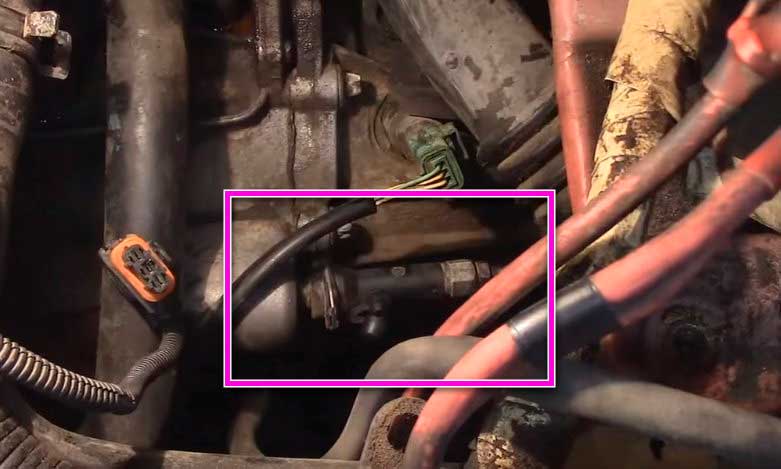

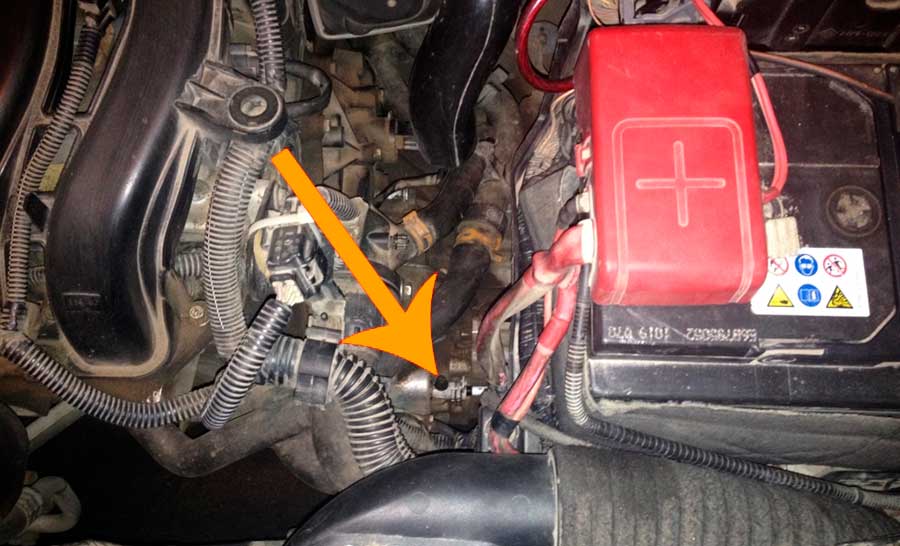

В первую очередь нужно найти штуцер рабочего цилиндра сцепления, через который прокачивается система. Он находится внизу слева от аккумулятора.

Чтобы удобно было выполнять работы снимите АКБ и площадку под ней.

Находим заглушку на штуцере, очищаем и снимаем ее.

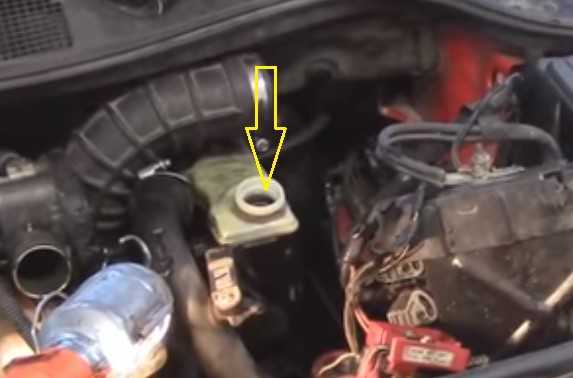

Проверяем уровень тормозной жидкости в бачке и при необходимости доливаем под завязку.
На штуцере есть два фиксатора (лиры), левый и правый. Нужно их очистить от грязи и сдвинуть.
Правый опускаем вниз до упора, а левый, наоборот, поднимаем вверх до щелчка. Для этого можно использовать плоский щуп для вытаскивая магнитолы.

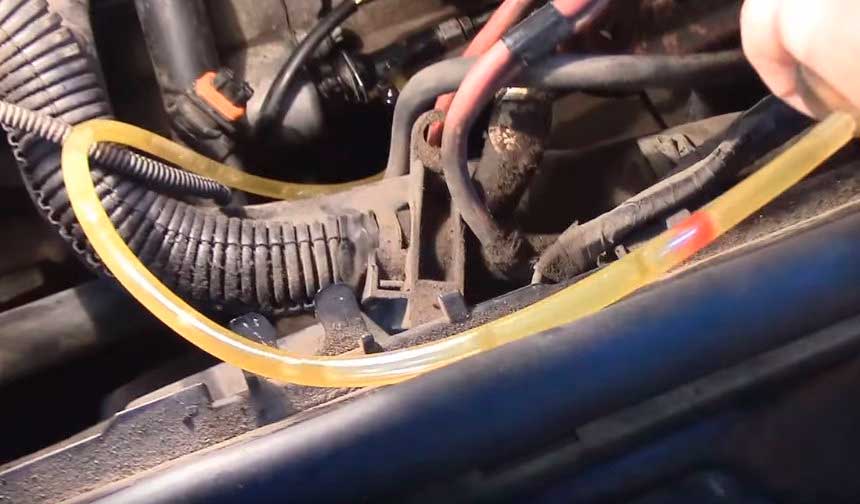

Один конец шланга одеваем на штуцер, второй – на шприц.
Сдвиньте в право (в сторону АКБ) черный шланг с трубкой приблизительно на 5 мм. На некоторых авто она может быть белым.

Дальше в работу подключается шприц. С помощью него выкачивайте ТЖ из системы. Чем он больше, тем лучше, меньше раз его нужно будет отключать и подключать.

Когда шприц заполнится, для того, чтобы в систему не попал воздух, сдвиньте влево черную трубку.

Пережмите возле шприца шланг рукой или канцелярским зажимом, это предотвратит попадание воздуха. Только тогда отключайте шприц и выливайте жидкость.

Дальше снова подсоедините шприц, сдвиньте трубку вправо и прокачивайте сцепление.

По мере завоздушенности системы процедуру придется повторить от 2 до 4 раз. При необходимости доливайте тормозную жидкость.

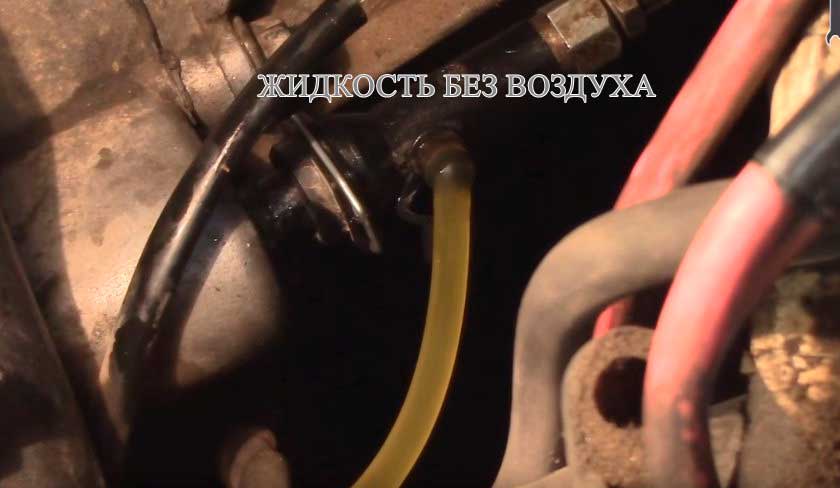

Отсутствие воздуха в шланге и шприце указывает на то, что сцепление прокачано.

Сдвиньте и зафиксируйте черную трубку с помощью лир (фиксаторов), установите на место заглушку.

Если сцепление по какой-то причине не прокачивается и в трубке постоянно находится воздух, проверьте состояние уплотнительных колец на выжимном подшипнике, скорее всего они износились и через них идет подсос воздуха.

Также читайте про причины по которым может провалиться педаль сцепления.

действующих, бывших и будущих

Темы без ответов
Активные темы
Поиск

Последовательность действий при прокачке сцепления Renault Megane 2

Попадание воздуха в гидропривод является причиной плохой работы сцепления, из-за этого с трудом включаются передачи, в некоторых случаях переключить скорость становится совсем невозможно. Чтобы устранить неисправность, необходимо прокачать сцепление, на автомобиле Renault Megane 2 эту работу выполнить несложно, но нужно знать последовательность действий и некоторые особенности.

Когда нужно прокачивать сцепление

Завоздушивание гидравлического привода сцепления (ГПС) происходит по разным причинам:

из-за неисправного главного цилиндра;
при утечке тормозной жидкости;
из-за негерметичного соединения в гидросистеме сцепления, например, между трубкой и рабочим цилиндром (РЦС).

При попадании воздуха сцепление необходимо прокачивать, также прокачка ГПС нужна после замены, снятия и установки деталей в этой системе, для заполнения каналов и прокачивания на авто Меган используется тормозная жидкость типа DOT-4.

Порядок действий прокачки сцепления Megane 2

Как и почти на всех других легковых автомобилях с механической трансмиссией прокачку на Renault Megane выполняют, стравливая воздух со штуцера РЦС, причем, осуществить такую работу может и один человек, без помощника. Прежде чем производить операцию, подготавливаем все необходимое, потребуется:

отрезок прозрачного шланга, подойдет от системы стеклоомывателя;
тара для слива тормозной жидкости (ТЖ);
стандартный медицинский шприц;
флакон с новой жидкостью ДОТ-4.

Теперь можно приступать к работе, в первую очередь открываем капот и снимаем крышку заливного бачка, доливаем ТЖ до верхнего уровня.

Далее порядок действий такой:

для удобства демонтируем аккумулятор;

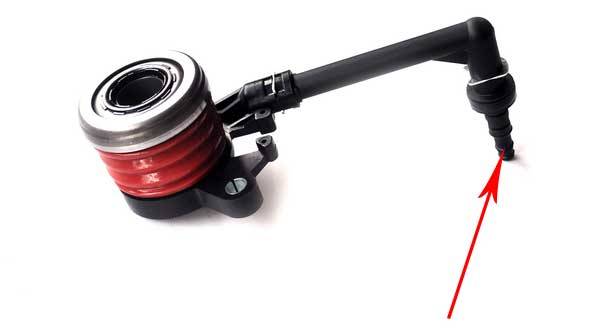

под ним на КПП находим РЦС, на нем штуцер, на который и крепим прозрачный шланг, предварительно сняв колпачок;
на другом, свободном конце трубки закрепляем шприц;
на РЦС есть два фиксатора, и тот из них, который утоплен, поднимаем вверх, другой фиксатор, расположенной выше, наоборот, утапливаем (опускаем);
черная трубка, которая на фото выше, находится правее цилиндра, перекрывает доступ жидкости к штуцеру, а при изменении положения фиксаторов она может двигаться. Примерно на 5 мм сдвигаем трубку вправо, тем самым освободив канал для прокачки;
шприцем вытягиваем ТЖ из системы, сначала вместе с жидкостью будет выходить воздух;
набрав полный шприц, или устанавливаем черную трубку на место, опять поменяв местами фиксаторы, либо пережимаем прозрачный шланг, чтобы перезарядить шприц, такие действия необходимо сделать во избежание попадания в магистраль воздуха;
не забываем постоянно добавлять жидкость в бачок, иначе ГПС может снова завоздушить;
выполняем операцию до тех пор, пока в прозрачном шланге перестанут появляться воздушные пузырьки, по окончании прокачки черную трубку устанавливаем на место, также необходимо вернуть в обратное положение фиксаторы.

Долив до положенного уровня ТЖ в бачок, закрываем его крышку, на этом прокачку можно считать законченной.

Особенности замены тормозной жидкости в сцеплении

Тормозная жидкость обладает гигроскопичностью, если она накопила влагу, детали ГПС изнутри могут подвергаться коррозии. Поэтому ТЖ необходимо регулярно менять, замена производится обычно через каждые 30 000 километров пробега или один раз в 2 года (второй момент особенно актуален, если автомобиль эксплуатируется редко).

Также жидкость меняется при ее помутнении (изменении цвета), следует произвести замену и в том случае, если вы купили подержанный автомобиль, и не знаете, что залито в бачке. Для промывки системы следует использовать только ту ТЖ, которая рекомендована производителем, другие средства и марки здесь применять нельзя.

Как Отрегулировать Сцепление На Рено Меган 2

Регулировка сцепления, прокачка и замена в Меган 2.7

Не секрет, что регулирование сцепления играет важную роль в правильной работе любого автомобиля. Чаще всего это вероятно автовладельцы Renault Меган они сталкиваются с проблемой неисправного механизма трансмиссии двигателя к коробке. Теперь поговорим о признаках дефектной адгезии и способах их устранения.

Если ушел сцепление

Более распространенным типом неисправности сцепления является износ головки, так как он также называется рабочим цилиндром сжатия. Второй нюанс. это критический износ диска и других комплектов сцепления. Большой процент поломок проявляется посторонним шумом при нажатии на педаль. Этот признак указывает на неисправность выжимного подшипника. Эти неисправности отрицательно влияют на зазор зазора.

При ремонте механизма сцепления необходимо получить комплект.

Потому что установлен сцепление рено Меган 1-го поколения стоит недорого, рекомендуем полностью его поменять.

Смена цилиндра

Какова продолжительность проекта, какой цилиндр надет, нужно выбрать конкретную стратегию смены.

Если главный цилиндр изношен, его следует заменять только внутри, так как эта часть специально установлена на педаль сцепления.
Если проход, если цилиндр подвески изношен, менять его не будет лишним, хотя вам придется попотеть. Для этого откручиваем гидравлическую магистраль, затем снимаем цилиндр с коробки передач. новый рабочий цилиндр он устанавливается в порядке, обратном снятию, а затем регулируется.

Предупреждение! В любом случае система сцепления требует прокачки, имейте это в виду.

Мы прокачиваем систему

Достаточно заполнить бак жидкостью DOT4 для прокачки гидравлической магистрали.

Позже мы выполняем насосную функцию с партнером. Один нажимает педаль главного цилиндра, другой на некоторое время открывает сливной клапан. Процедуру регулировки следует повторять до тех пор, пока не закончится весь воздух.

Как муфта должна работать на Megan2

Как правильно качать сцепление на машинах с гидравлическим контуром сцепление. Контактная информация

Ремонт гидравлического сцепления на Renault

Это верно регулировать педаль и кабель сцепление для рено Логан, Сандеро, Лада Ларгус, Ниссан Альмера.

Есть еще один метод, который поможет вам выполнить эту операцию самостоятельно.

Возьмите медный шприц 20 калибра и присоедините шланг диаметром к его соплу.
Залейте тормозную жидкость и установите конец шланга на сопло.
После отвинчивания сопла медленно удалите жидкость из шприца, затем закройте насадку и снимите шланг.

В большинстве случаев достаточно одной процедуры.

Замена комплекта сцепления

устанавливать сцепление рено Меган 4 меняется только при снятой коробке передач, других вариантов смены привода нет.

Сначала идут набор инструментов, гаечные ключи и отвертки, а также дополнительный подъемник.

Во-первых, выньте аккумулятор и его выступ, снимая жгут проводов.
Отсоедините задний привод и заземляющий провод на коробке передач.
Откручиваем верх рабочий цилиндр все болты крепления коробки передач к блоку. Главный цилиндр остается неповрежденным.
Поднимите машину на подъемнике, снимите колеса и приводы, чтобы предварительно слить масло.
Чтобы обеспечить доступ к Renault Меган 4 нужно снять передний подрамник.
Установите стойку, опираясь на двигатель.
Снимите колодки коробки передач, затем открутите стартер и несколько болтов с нижней части коробки передач.
Снимите коробку с помощником и замените комплект сцепления.
Ослабьте 6 болтов по кругу вокруг корзины и аккуратно извлеките диск.

Обратите внимание, что набор дисков и корзин весит около 10 кг, и, конечно, опустите его, удалив его. Не забывайте о безопасности

Прикрепите новый набор к области, определив центр диска.
Замените выходной подшипник, предварительно смазывая его скользящие места.
Установите коробку передач на место назначения, а затем затяните болты вдоль ее верхней части.
Установите диски и подрамники в районе, не забывая подушки.
Заполните коробку маслом, желательно новым.
Подключите остальные узлы.

После установки диска система сама отрегулирует зазор, поэтому вам не нужно ничего настраивать.

Что делать, когда сцепление пропало

Обычно неисправность для данного типа сцепления на Renault Megane 2 выражается в изнашивание рабочего или главного выжимного цилиндра. Другой проблемой может быть сильный износ диска и сопутствующих деталей механизма сцепления. Выявить большинство поломок можно с помощью шумов, которые появляются на нажатие педали. Обычно по этому симптому можно сказать, что ломается подшипник. Данные дисфункции негативно отражаются на регулировке зазора. Если обнаружена проблема, тогда непременно требуется замена сцепления.

Выполняя ремонтные мероприятия со сцеплением, следует покупать весь комплект.

Из-за низкой стоимости комплекта Рено Меган 2 советуем меняет его цельно.

Инструкция по ремонту и эксплуатации Рено Дастер

Элементы сцепления: 1 – картер сцепления; 2 – подшипник выключения сцепления; 3 – рабочий цилиндр выключения сцепления; 4 – нажимной диск с кожухом в сборе («корзина»); 5 – ведомый диск; 6 – маховик

Сцепление – однодисковое, сухое, с центральной диафрагменной пружиной. Механизм расположен в алюминиевом картере, конструктивно объединенном с коробкой передач и прикрепленном к блоку цилиндров двигателя. Сцепление предназначено для кратковременного разъединения двигателя и трансмиссии и их плавного соединения. Кожух сцепления соединен с маховиком двигателя шестью болтами. В маховик запрессованы три штифта, которые при установке сцепления входят в соответствующие отверстия кожуха, центрируя его.

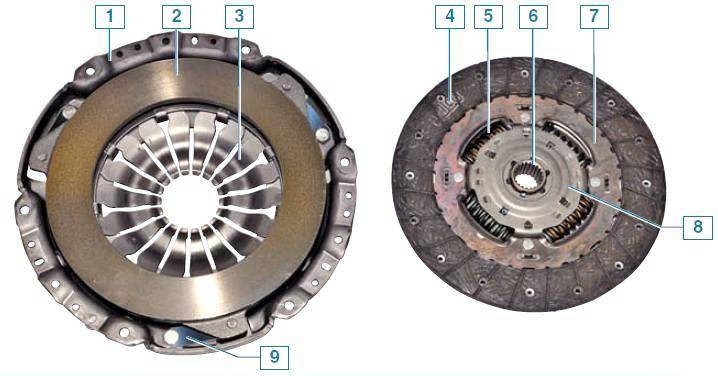

«Корзина» и ведомый диск сцепления: 1 – кожух; 2 – нажимной диск; 3 – диафрагменная пружина; 4 – фрикционные накладки; 5 – демпферные пружины; 6 – ступица ведомого диска; 7 – опорная стойка; 8 – демпфер крутильных колебаний; 9 – упругие стальные пластины

В кожухе установлена диафрагменная пружина, которая отштампована из листовой пружинной стали. В свободном состоянии пружина имеет вид усеченного конуса с радиальными прорезями, идущими от внутреннего края пружины. Прорези пружины образуют восемнадцать лепестков, которые являются упругими выжимными рычажками. За счет упругости рычажков диафрагменная пружина создает более равномерное давление на нажимной диск сцепления, что способствует более плавному включению и выключению сцепления.

Упругие пластины

В трех точках кожух сцепления соединен упругими стальными пластинами с нажимным (ведущим) диском. Кожух с диафрагменной пружиной и нажимным диском образуют неразборный узел (его еще называют «корзиной» сцепления), который балансируют на стенде. При выходе из строя «корзину» сцепления заменяют целиком. Замена «корзины» необходима при сильном кольцевом износе лепестков диафрагменной пружины и в том случае, если концы лепестков расположены не на одном уровне. Заменяем «корзину» также в случае уменьшения усилия на педали при выключении сцепления (и, соответственно, увеличении рабочего хода), что указывает на большой износ поверхности нажимного диска или «осадку» диафрагменной пружины.

Демпферные пружины

Ведомый диск с пружинным демпфером крутильных колебаний расположен на шлицах первичного вала коробки передач между маховиком двигателя и нажимным диском. Демпфер крутильных колебаний гасит колебания, возникающие от динамических нагрузок в трансмиссии и неравномерной работы двигателя. Две фрикционные накладки диска приклепаны с обеих сторон к пружинной пластине, которая в свою очередь приклепана к одной из двух пластин демпфера. Пружинная пластина имеет волнистую форму. При включении сцепления фрикционные накладки сжимают пружинную пластину, что способствует более плавному включению сцепления.

Расположение волнистой пружинной пластины

Между пластинами демпфера установлена ступица диска. В пазах ступицы и демпферных пластин установлены пружины демпфера. Демпферные пластины соединены опорными стойками. В ступице диска напротив опорных стоек имеются вырезы, которые позволяют ступице поворачиваться в определенных пределах относительно пластин демпфера, сжимая при этом демпферные пружины. Это позволяет снизить динамические нагрузки в трансмиссии при трогании автомобиля и переключении передач. На ступице ведомого диска в пластмассовом корпусе расположен демпфер холостого хода, служащий для устранения стуков в коробке передач при работе двигателя на холостом ходу. Ведомый диск заменяют при его осевом биении в зоне фрикционных накладок более 0,5 мм, замасливании, растрескивании, задирах или неравномерном износе накладок, ослаблении заклепочных соединений, а также в том случае, если расстояние между рабочей поверхностью накладки и головкой заклепки составляет менее 0,2 мм.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Сцепление Рено Меган 2: замена, прокачка, регулировка

Регулировка, прокачка и замена сцепления в Меган 2

Не секрет, что главную роль в правильной работе любого автомобиля играет регулировка сцепления. Зачастую многие владельцы автомобилей Рено Меган сталкиваются с проблемой неправильно работающего механизма передачи крутящего момента двигателя на трансмиссию. Сегодня мы поговорим о том, какие существуют симптомы неисправностей сцепления и методы их ликвидации.

Если пропало сцепление

Наиболее распространенный тип неисправности сцепления состоит в износе главного или рабочего цилиндра выжима. Вторым аспектом является критический износ диска и других комплектов механизма сцепления. Немалый процент поломок проявляет себя посторонним шумом при выжиме педали. Такой симптом говорит о выходе из строя выжимного подшипника. Эти неисправности пагубно влияют на регулировку зазора.

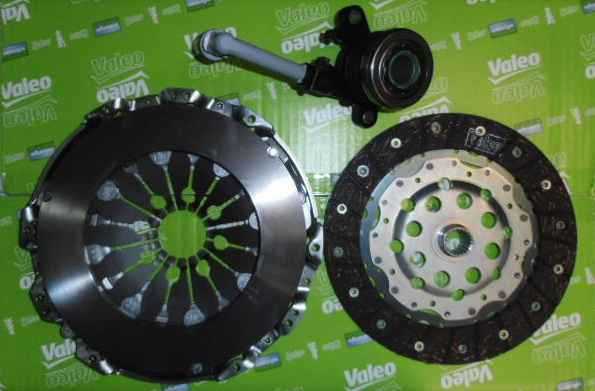

Производя ремонт механизма сцепления, необходимо приобретать полный комплект.

Так как комплект сцепления Рено Меган 1 поколения стоит небольших затрат, мы рекомендуем менять его целиком.

Замена цилиндров

В зависимости от того, какой цилиндр изношен, нужно выбирать определенную тактику работы по замене.

Если износ имеет главный цилиндр, менять его нужно только из салона, так как данная деталь установлена непосредственно под педалью сцепления.
В случае, если износился рабочий цилиндр сцепления. заменить его не составит лишнего труда, хотя попотеть придется. Для этого необходимо открутить гидролинию, после чего освободить сам цилиндр от КПП. Новый рабочий цилиндр устанавливается в обратном порядке снятию, после чего предстоит регулировка.

Внимание! В обоих случаях система сцепления требует прокачки, не забывайте об этом

Прокачиваем систему

Чтобы прокачать гидролинию, достаточно наполнить резервуар жидкостью DOT4.

После этого вдвоем с напарником проводим процедуру прокачки. Один нажимает на педаль главного цилиндра, второй в это время открывает спускной клапан. Процедура регулировки должна повторяться до тех пор, пока не выйдет весь воздух.

Есть еще один способ, который поможет сделать данную операцию в одиночку.

Возьмите медицинский шприц объемом в 20 кубиков, на его носик наденьте шланг подходящего диаметра.
Наберите в него тормозную жидкость и наденьте конец шланга на штуцер прокачки рабочего цилиндра.
Открутив штуцер, медленно выдавливайте жидкость из шприца, после чего закройте штуцер и снимите шланг.

В большинстве случаев, достаточно одной процедуры.

Замена комплекта сцепления

Комплект сцепления Рено Меган 2 меняется только со снятием КПП, других вариантов замены диска не существует.

Для начала работы понадобится набор инструментов, ключей и отверток, а также подъёмник.

Первым делом снимаем аккумулятор и его площадку, попутно отсоединяя элементы проводки.
Отсоединяем привод кулисы и массовый провод на КПП.
Сверху откручиваем рабочий цилиндр и все болты, крепящие КПП к блоку. Главный цилиндр остается нетронутым.
Поднимаем автомобиль на подъемнике, снимаем колеса и приводы, предварительно слив масло.
Для обеспечения доступа на Рено Меган 2 необходимо демонтировать передний подрамник.
Устанавливаем стойку, уперев ее в двигатель.
Снимаем подушки КПП, затем откручиваем стартер и еще несколько болтов снизу коробки.
Вдвоем с помощником, снимите коробку и замените комплект сцепления.
Отверните по кругу корзины 6 болтов и аккуратно достаньте диск.

Учтите, что комплект диска и корзины весит около 10 кг, при снятии его можно случайно уронить на ногу. Не забывайте о технике безопасности.

Установите новый комплект на место, определив центр диска.
Замените выжимной подшипник, предварительно смазав места его скольжения.
Установите коробку передач на место, после чего зажмите болты по нижней её части.
Установите приводы и подрамник на место, не забыв про подушки.
Залейте масло в коробку, желательно новое.
Соберите оставшиеся узлы в обратном порядке.

После установки диска система сама отрегулирует нужный зазор, так что вам ничего настраивать не надо.

Выводы по работе

Как мы доказали, производить регулировку, а также замену сцепления на Рено Меган можно своими руками. Используйте наш мануал в качестве гида по ремонту и смело совершайте задуманное со своим другом. Всех благ в ремонте!

http://portalmashin.ru

Как прокачать сцепление автомобиля (общее руководство)

Что делать, когда сцепление пропало

Выполняя ремонтные мероприятия со сцеплением, следует покупать весь комплект.

Из-за низкой стоимости комплекта Рено Меган 2 советуем меняет его цельно.

Замена диска сцепления и его ресурс

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Необходимые инструменты

Ключ «на 11», а лучше, если это будет торцевая головка.
Отвертки – плоская и крестообразная.
Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

ПОДРОБНОСТИ: Mitsubishi Pajero Sport ремонт тормоза: замена колодок || Замена задних тормозных колодок на Mitsubishi Pajero Sport инструкция как поменять тормозные колодки своими руками Митсубиши Педжеро Спорт

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время.

Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.

Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.

Установите ваш автомобиль на подъемник и снимите передние колеса.
Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
Произведите демонтаж КПП и уберите ее в сторону.

Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.

Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.

Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.

Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.

ПОДРОБНОСТИ: Замена помпы ВАЗ 2121 Нива своими руками

Что делать, когда сцепление пропало

Выполняя ремонтные мероприятия со сцеплением, следует покупать весь комплект.

Из-за низкой стоимости комплекта Рено Меган 2 советуем меняет его цельно.

Замена сцепления Рено Меган 2: как прокачать своими руками

Замена Главного Цилиндра Сцепления Рено Меган 2

Порядок прокачки, пошаговая инструкция
