Изготавливаем самодельный подлокотник
Если Вы дружите с руками, у вас есть лобзик и желание, то можно изготовить подлокотник самостоятельно. В этом ничего архи-сложного нет! Поехали.
«Проект подлокотника 1» – используем готовую продукцию
Знайте, что стандартное крепление подлокотника – это кронштейн, который устанавливают под облицовку ручника.
Монтаж штатного подлокотника Рено
В кронштейне находятся резьбовые отверстия, а в облицовке эти отверстия придётся сверлить. Чего делать как раз не хочется.
Вначале нужно изготовить симметричные боковины. Основным материалом будет картон – его разрезают, склеивают скотчем, примеряют «подлокотник» по месту.
Макет подлокотника, гофрокартон
Когда «трафареты» готовы, по ним изготовляют фанерные детали и обтягивают их карпетом. Проще использовать самоклеящийся карпет.

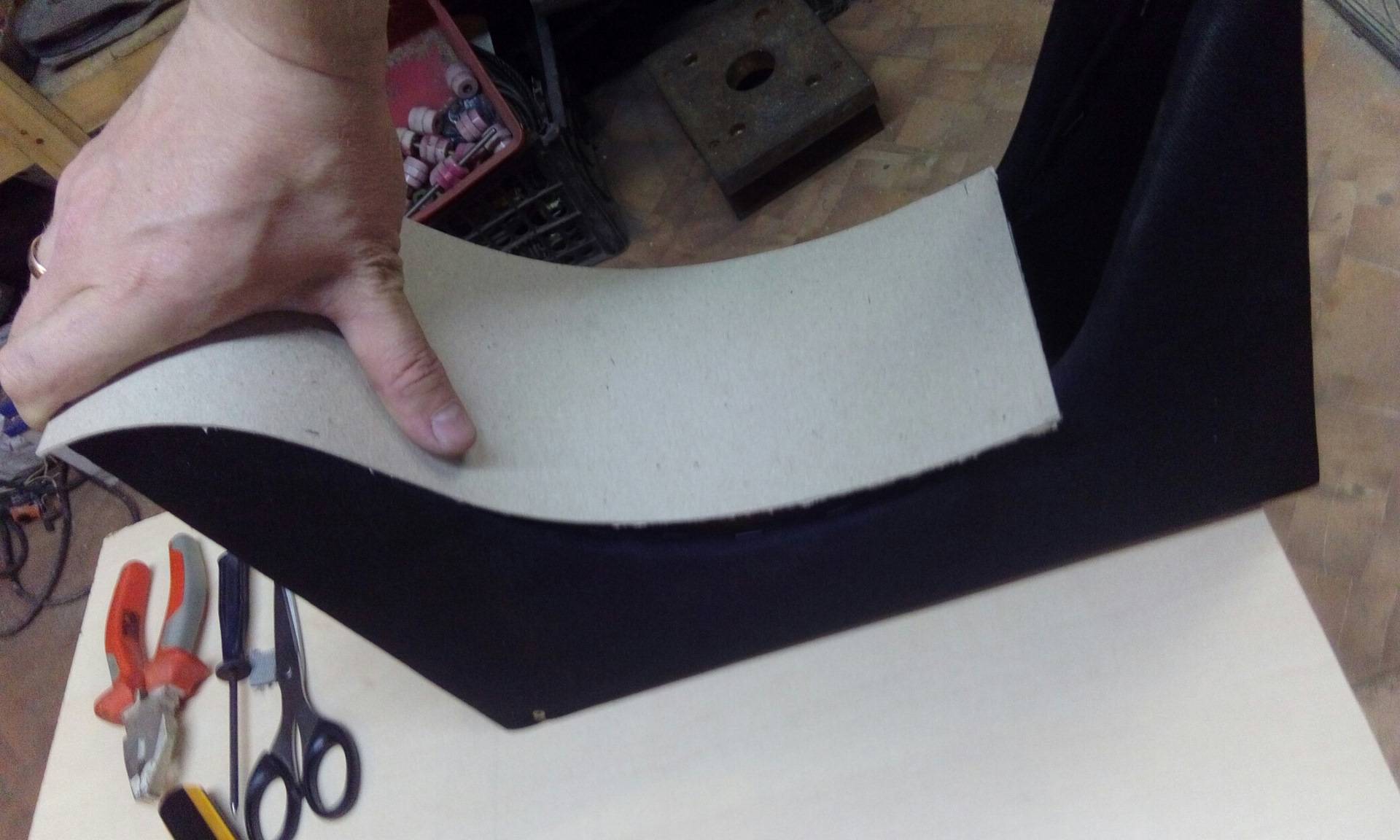

Боковая деталь перед монтажом
Главной частью самодельного подлокотника будет металлический «верх», заимствуемый из «китайского» набора. Металлическая деталь крепится к фанере 6-ю саморезами (см. фото). К ней, в свою очередь, прикручен «верх» из фанеры.
Две боковины и верхняя деталь
Осталось всего ничего: добавить 1-2 распорки между боковинами, ну и установить «подлокотник» в авто. Вся конструкция смотрится вполне солидно.

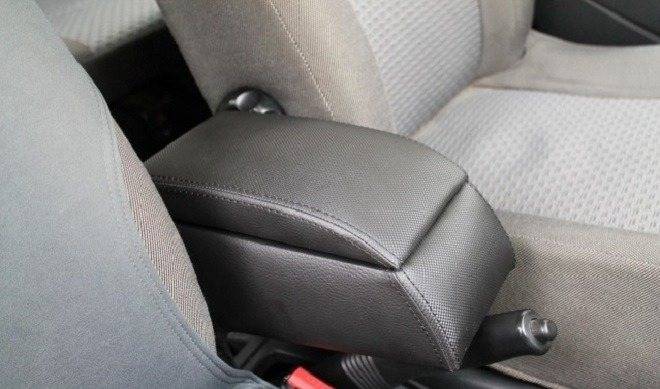

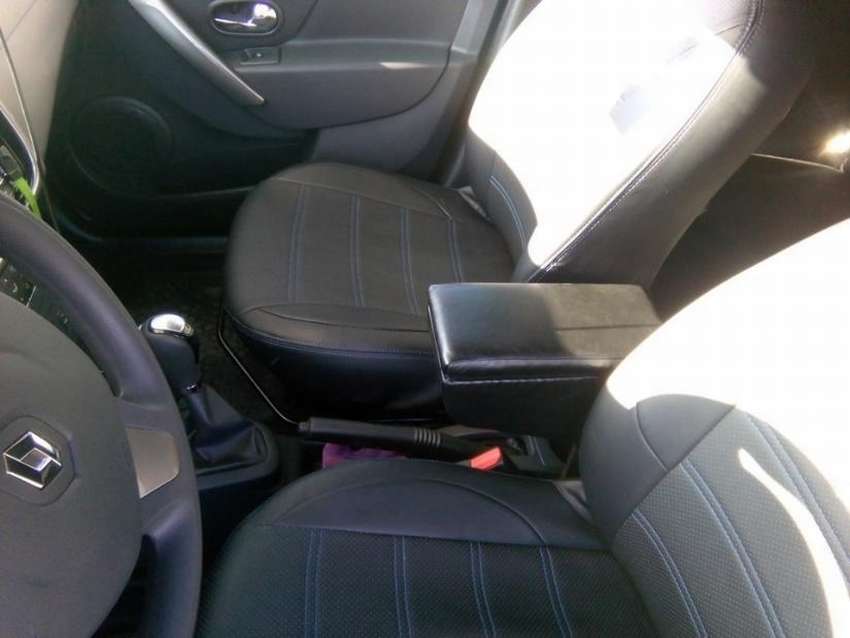

Подлокотник из «проекта 1» в сборе
«Проект подлокотника 2» – только отечественное сырьё
Можно ничего не покупать, а просто взять пятислойную фанеру, чтобы изготовить детали самому. Склеивайте фанеру герметиком, используя стяжки. Затем можно вкрутить саморезы.
Используется 11 фанерных деталей
Если не считать вещевого ящика, конструкция состоит из боковин, передней распорки и верхней стенки (присмотритесь к фото справа). Крышка ящика – это два прямоугольника, которые склеены друг с другом. Никаких шарниров покупать не требуется.
Когда фанерная конструкция собрана, её обтягивают кожзаменителем. Проще использовать самоклеющуюся искусственную кожу. Боковые «окна», как видим, автор проекта решил закрыть полностью.

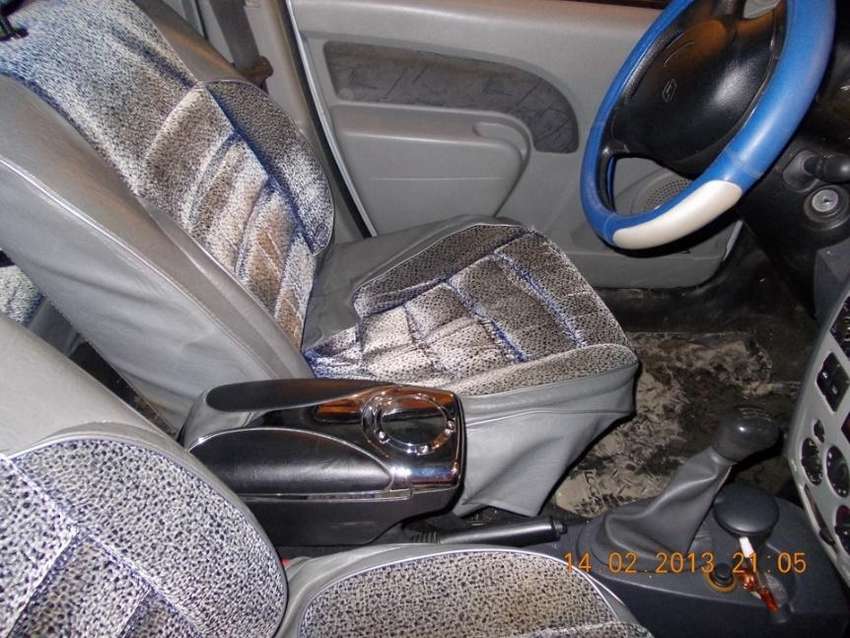

Установленный подлокотник из «проекта 2»
Кстати, кожзам продавцы называют винилискожей. Суть от этого не меняется.
Проект 3 – слесарно-сварочные работы
После монтажа подлокотника, показанного в начале статьи, обычно не двигаются сиденья. Причина – в особенностях крепления: используются кронштейны, которые в штатном виде должны перемещаться по рельсам. Но если деталь закрепить с одной стороны, то и застопоренным останется одно сиденье. Например, это будет сиденье водителя.

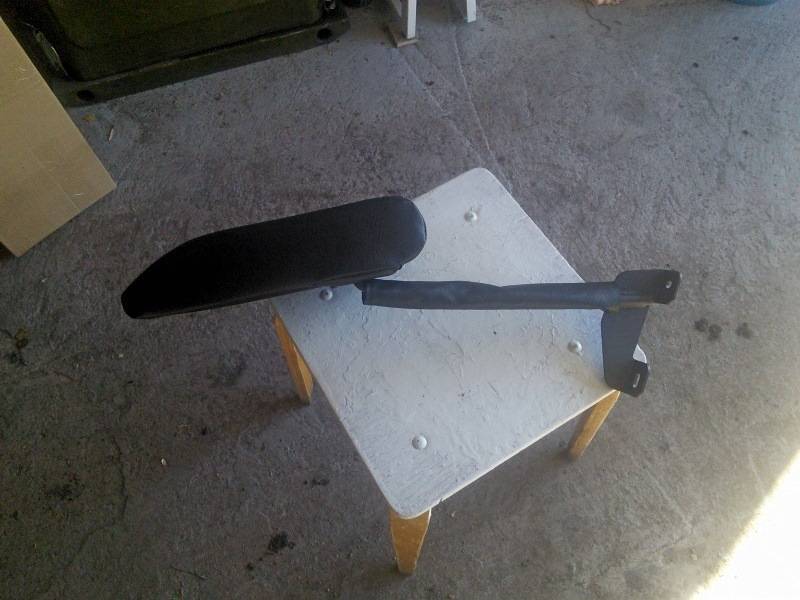

Основная деталь подлокотника из «проекта 3»
Изготовьте «односторонний» кронштейн. Его вид показан на фото.
Может понадобиться набор деталей:
- Уголок 40 мм;
- Пруток, который сможете согнуть;
- Листовая сталь 3-4 мм.
А ещё потребуется сварочник, а также шлифовальный станок. Результат можно видеть на фото.
Прочность кронштейна – это основа безопасности при эксплуатации. Не переоценивайте свои силы! Тем, кто не знаком с понятием «газосварка», проект к повторению не рекомендуется.
Подлокотник в ваз: 6 моделей самостоятельно
Автоваз выпускает не очень много автомобилей и отчасти справедливо заслужил не самую лучшую репутацию, тем не менее он имеет хоть и не большой ряд различных автомобилей серии Lada. Они все не очень дорогие, но многие хотят, чтобы автомобиль чувствовался и внутри и снаружи красивым, потому многие идут на замену разных частей и многие решают самому смастерить, например подлокотник, настроив его именно под себя.

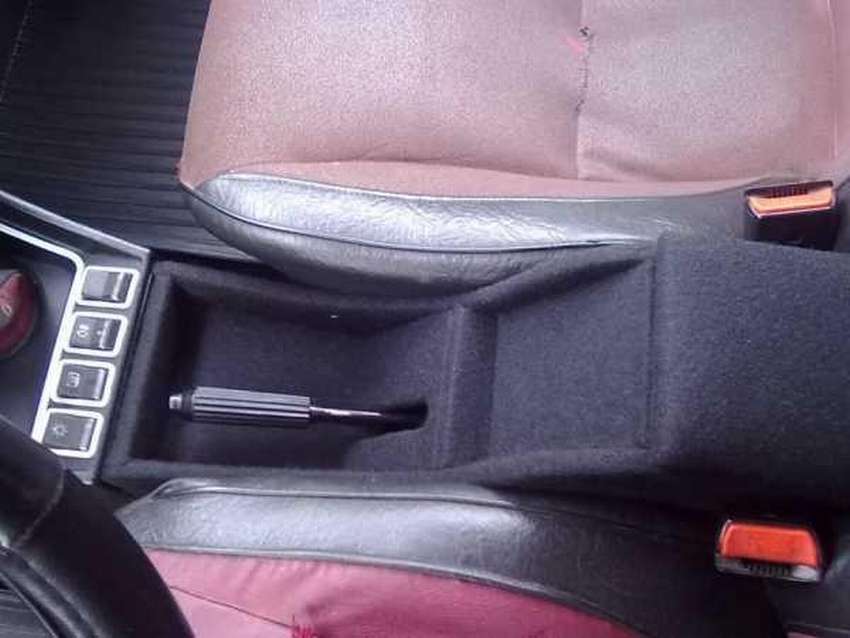

Вот, к примеру самодельный подлокотник с огромным пространством внутри (так называемым баром). Сделан он из простой фанеры и обит кожой.

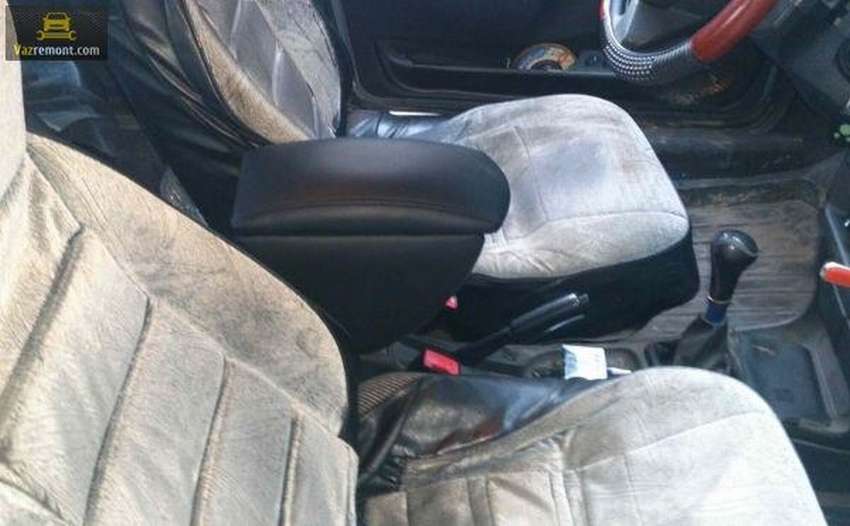

Этот подлокотник выполнен в минималистичном стиле, он абсолютно не мешает рычагу, при этом имеет большой бар.
Данный подлокотник уже представлен без бара, действительно емкость под вещи нужна не всем и может сковывать пространство.

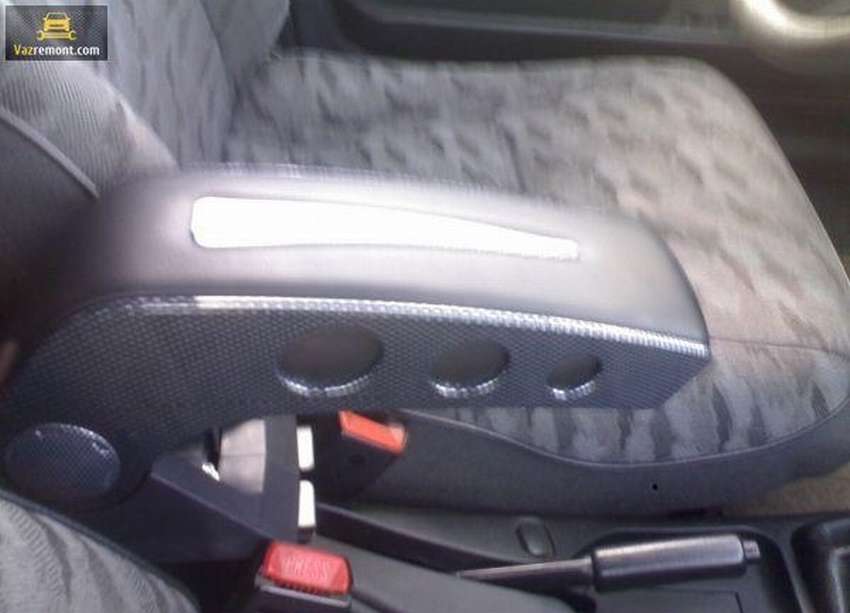

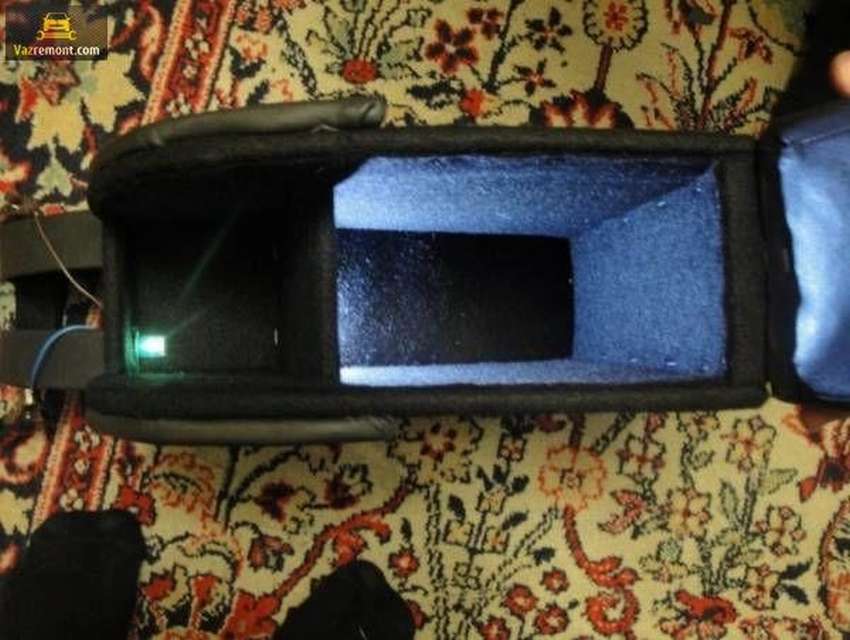

Большой подлокотник, в который также поместили лампочку для подсветки вещей внутри. Снаружи он обтянут кожой, внутри мы видим карпет.

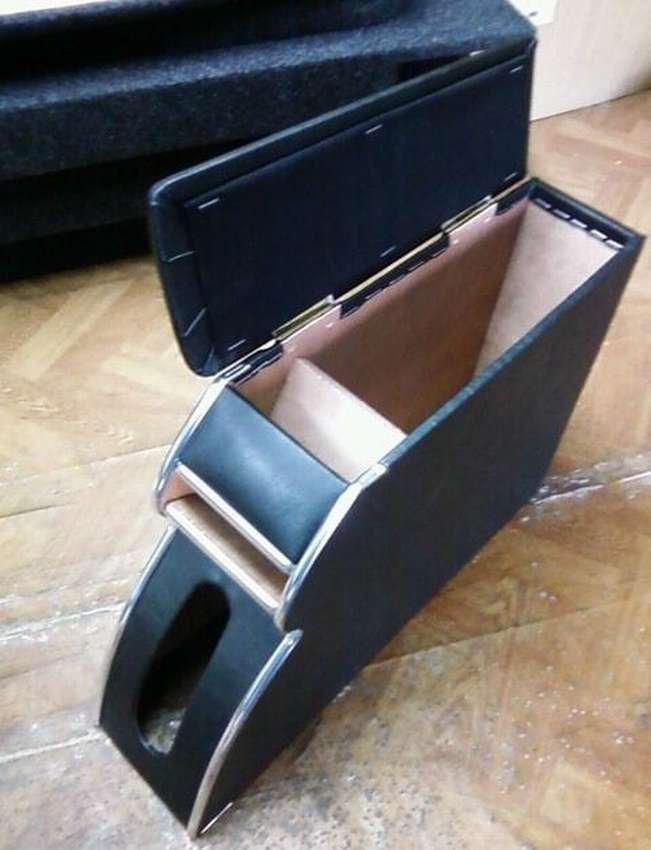

Здесь представлен еще не собранный подлокотник. Сейчас только подобрали размеры, вырезали фанеру и примерно наметили как будет лежать ручник под подлокотником.
А здесь виден подлокотник уже в окончательном своем виде.
Читать полностью (ссылка)
Китайские
Москва, Питер, Челябинск, Волгоград и ряд других городов, где есть магазины с автомобильными аксессуарами, готовы вам показать большой ассортимент китайских подлокотников, которые подходят для Логана. Большинство автовладельцев видят, что новый подлокотник стоит 500-1000 рублей, по всем параметрам похож на оригинал, но обходится в несколько раз дешевле. Либо уникальный внешний вид так и манит его взять себе.
Вот в случае с китайскими подлокотниками у меня даже меньше претензий, чем к универсальным. Почему? Объясню на нескольких примерах, показывающих положительные и отрицательные стороны таких изделий.
- На некоторых подлокотниках из Китая написано, что они подходят для Рено Логан. Но по факту это не всегда так;
- Есть аксессуары, которые носят никому никому не известные имена производителей. То есть они могут даже не существовать в действительности. Кустарное подпольное производство;
- Дешевые изделия неизвестного происхождения изготавливают из сомнительных по качеству материалов;
- Существует много примеров, когда китайские модели подлокотников для Логана обладают качеством, не уступающим известным брендам;
- В Китае есть много хороших предприятий, названия которых становятся постепенно узнаваемыми, а их продукция востребованной;
- Купив подлокотник из Китая, вы можете получить качество на уровне Varta, Alamar или Breckner, но по более низкой цене.
Делаем выводы, что китайские подлокотники брать можно, а иногда и нужно, если это продукция понятного производителя, хорошего качества и по адекватной цене. Если стоимость очень низкая, а на корпусе ни одного обозначения, лучше избегать подобных изделий.
Самодельные
А нужен ли он вообще?
Думается, что раз уж вы читаете эту статью, то лично вам он действительно нужен. А может быть и не очень нужен, но сильно хочется. А почему бы и не исполнить это простое человеческое желание?
Тем более что и штука эта весьма полезная. Многие водители отмечают, что наличие хорошего подлокотника значительно облегчает нагрузку на спинные и ручные мышцы, особенно если на автомобиле установлена механическая КПП. Если же вы относите себя к разумным здравомыслящим водителям, то и на вашей семерке стоит именно такая коробка.
Также подлокотник весьма удобно использовать в качестве места хранения нужных мелочей. Кто-то здесь возит воду или мобильный телефон. Для многих это удобное место хранения футляра для очков. Кто-то кладет сюда документы и кошелек. При желании можно сделать устройство так, что на нем будут располагаться кнопки для управления некоторыми функциями автомобиля.
Так что установка подлокотника на Ваз 2107 – это не роскошь, а вполне себе оправданная с практической точки зрения штука.
Лучшие подлокотники для Рено Логан 1,2 – 2014, 2015: сравниваем цены и характеристики
Стеклоочистители
Советы по изготовлению и эксплуатации фаркопа
Фаркоп для Дастера, можно приобретать в магазине или изготавливать самостоятельно. ладельцу авто будет полезно получить следующую информацию, касающуюся особенностей изготовления, эксплуатации или установки этого дополнительного элемента:
Когда вы будете закручивать болты и крепления прицепного устройства для Renault Duster, имеющего 4WD, нужно одновременно тянуть фаркоп по направлению назад. Не пренебрегайте правилом обязательной смазки вкручивающихся деталей, для этого используйте антифрикционные пластичные смазки циатим или литол. При самостоятельном изготовлении фаркопа можно приварить шар в обход или по центру (по отношению к креплению, на котором будет держаться фаркоп-шар)
Перед установкой фаркопа следует также учесть законность вносимых изменений: важно, чтобы он не мешал прочтению заднего номерного знака авто
Подбор фаркопа для Рено Дастер с целью последующего прикрепления прицепа может стать не менее сложной задачей, чем самостоятельное его изготовление по размерам и вкусу владельца (водителя) авто. Именно поэтому никакой из вариантов не является более предпочтительным: оцените все «за» и «против» каждого из способов и — за дело!
Что можно поменять в салоне
Покраска, обтяжка потолка
С течением времени потолок в ВАЗ 2110, да что там греха таить, и в любом другом автомобиле, пачкается, повреждается, и вообще становится неприглядным и портит вид салона. Перетяжка или реставрация стоит немалых денег, да и следует признать, довольно трудоемка.
Поэтому сейчас много водителей решают на такой тюнинг, как покрасить потолок, тем более, что можно выбрать цвет и тон на любой вкус. Какие же есть варианты красок для потолка?
- Универсальная краска в аэрозольных балончиках (нужно будет около пяти штук). Можно выбрать матовую краску или с отливом. Единственное, что нужно помнить — верх может немного «осыпаться», плюс несколько дней должен проветриваться салон.
- Универсальная краска и водоэмульсионная. Их смешивают для смягчения и лучшего крепления краски на мягком материале потолка.
- Краски для велюра, замши, текстиля в виде аэрозолей. Эти виды оптимальнее всего использовать для потолка, так как окрасив ними, он не станет жестким, к тому же краски лягут равномернее и без пятен.
Подлокотник для Лада Ларгус (Кросс)
Renault Logan 2012, 75 л. с. — аксессуары
В итоге должны получиться 3 независимых отверстия и одно сливающееся с изначальным, на фото это видно. Прикручиваем крепление к подлокотнику Для этого используем саморезы 3,9х29 мм, которые идут в комплекте. Крепим подлокотник на центральный тоннель 4.
У меня их нет. Поэтому мне было абсолютно непонятно, к какому именно месту на центральном тоннеле я должна прикрутить подлокотник. Ведь край подстаканника не совпадает с краем углубления для задних стеклоподъемников.
Инструкция На глаз примерно прикинула, что плюс-минус сантиметр роли не сыграют, и выбрала место установки на глаз. Ставим центральный тоннель вместе с подлокотником на место Шаг 6.
ТОП 3 подлокотников на Ладу Приору: сравнение цен и характеристик
Подлокотник – это специальная деталь автокресла, на которую можно облокотить руки во время езды. Он помогает снять нагрузку с мышц руки во время поездки и, таким образом избежать преждевременной усталости водителя.
Для Lada Priora подлокотники производятся компанией Alamar. Так же для этой модели автомобиля существуют подлокотники китайского производства.
Подлокотники Alamar
Alamar производит бюджетные варианты подлокотников для Lada Priora, которые, несмотря на достаточно низкие цены, имеют довольно высокое качество. Подлокотники Alamar оснащены съёмным чехлом на молнии, который выполняется в чёрном и сером цветах, в матовом варианте или с металлическим блеском. Такие подлокотники подходят только для автомобилей, не имеющих регулировки по высоте!
Цена: от 1200 рублей
Универсальные подлокотники
В последнее время популярность стали набирать так называемые «универсальные» подлокотники, якобы подходящие на любую модель автомобиля вне зависимости от марки. Но, на самом деле, с такими подлокотниками больше проблем, чем каких-то позитивных моментов. Часто автомобилисту, приобретшему такой «универсальный» подлокотник придётся самостоятельно подгонять его под консоль: подпиливать, подкручивать и всячески доводить до ума. Делать это не умеючи очень сложно, поэтому мы крайне не рекомендуем вам приобретать такого рода подлокотники.
Цена: от 899 рублей
Китайские подлокотники
Китайские подлокотники привлекают автовладельцев, так как они на порядок дешевле «фирменных», а кроме того имеют достаточно широкий модельный ряд. Но, тем не менее, при их выборе стоит быть внимательным
Во-первых, необходимо обращать внимание на указание модели автомобиля, для которой произведён данный подлокотник, на упаковке самого подлокотника. Модель может быть не указана или указана неправильно. Во-вторых, стоит внимательно смотреть на наличие указания названия фирмы-производителя подлокотника
Во-вторых, стоит внимательно смотреть на наличие указания названия фирмы-производителя подлокотника.
Цена: от 700 рублей
Мы рекомендуем вам подлокотники Alamar в качестве идеального варианта для Lada Priora. Но, если вы хотите купить что-то подешевле, то вполне неплохими являются подлокотники из Китая.
Подлокотники по моделям
Модельные подлокотники – удобное приспособление
Этот аксессуар сделает ваше времяпровождение за рулем более удобным и комфортным. Совершая длительные поездки, подлокотник позволит водителю избежать напряжения, отечности рук, что сделает езду на автомобиле более безопасной. Кроме того, такая деталь, украсит салон любого авто седлая его более солидным.
Функциональность
Этот аксессуар может выполнять следующие функции:
• Является хорошей опорой для руки;• Позволяет за рулем принять удобную, комфортную позу водителю, что позволить поездку, особенно длительную, сделать не такой утомительной;
• Если он оборудован боксом, то в нем можно хранить необходимые предметы для водителя небольшого размера. Например, документы, права, ключи и многое другое.
Устанавливать его можно не только на передних сиденьях автомобиля, но и на заднем сиденье для пассажиров.
Особенности
Модельные подлокотники имеют такие особенности:
1. Крепление уникального типа;2. Его поверхность может быть покрыта разными материалами. Например, кожа, искусственная кожа, ткань.3. Он может быть разных размеров и оттенков. Наиболее распространенные цвета подлокотников – это серый, черный, бежевый;
Самое главное они более надежные и лучше будут смотреться на общем фоне интерьера салона машины. Они предназначены для конкретной модели автомобиля. Установка такого устройства несложная, она не требует каких-то специальных навыков и инструментов.
Составляющие
Подвижный модельный подлокотник состоит из верхней подушки, основа которой делается из дерева, затем идет подкладка, уплотнитель, а сверху она покрывается отделочным материалом.
Крепиться подушка на сдвижном механизме с петлей. Этот механизм позволяет фиксировать положение подлокотника и поднимать крышку, чтобы иметь доступ к боксу.
У нас вы сможете приобрести этот аксессуар от известных производителей, сделанных из качественных материалов и креплений. На нашем сайте вы найдете модельный подлокотник для любой модели автомобиля. Покупая у нас, вы не будете разочарованы!
Установка подлокотника 877003175R на дорестайл
Еще одна проблема дворников
Как снять и установить подлокотник на Lada Largus FL
Lada Largus FL (фейслифт с 2021 года) получил ряд новых элементов салона, среди которых центральный подлокотник с боксом. Он располагается между передними сиденьями и напоминает подлокотник XRAY. Процесс его снятия своими руками показан в технологической инструкции завода.
Установить автомобиль на рабочее место.
Отсоединить клемму «минус» от АКБ (ключ гаечный 10).
Отодвинуть передние сиденья в крайнее переднее положение.
В стык между боковой панелью 2, рисунок 8-1, и задней вставкой 3 подлокотника 1 вставить приспособление и отжимными движениями снять вставку, отсоединив, колодку жгута проводов от розетки, расположенной на вставке (приспособление для демонтажа декоративных элементов кузова или отвертка плоская с защищенным жалом).
Рисунок 8-1 – Вставка задняя подлокотника передних сидений: 1 – подлокотник передних сидений; 2 – панель боковая подлокотника; 3 – вставка задняя подлокотника передних сидений
С левой и с правой стороны подлокотника отвернуть винты 3, рисунок 8-2, нижнего крепления левой 2 и правой 1 боковой панели (головка сменная Torx Т20, вороток).
Рисунок 8-2 – Нижнее крепление боковой панели подлокотника: 1 – панель боковая подлокотника передних сидений правая; 2 – панель боковая подлокотника передних сидений левая; 3 – винт крепления боковой панели
Отвернуть винты 2, рисунок 8-3, верхнего крепления левой 3 и правой 4 боковых панелей подлокотника 1 к корпусу подлокотника (головка сменная Torx T27, вороток).
Рисунок 8-3 – Верхнее крепление боковой панели подлокотника: 1 – подлокотник; 2 – винт верхнего крепления боковой панели; 3 – панель боковая левая; 4 – панель боковая правая
Взяться рукой за верхний край правой боковой панели и, оттягивая панель в сторону от подлокотника с усилием, преодолевающем усилие фиксаторов, снять панель.
ПРИМЕЧАНИЕ: В передней части подлокотника боковые панели соединяются между собой при помощи фиксаторов.
Взяться рукой за верхний край левой боковой панели и, оттягивая панель в сторону от подлокотника с усилием, преодолевающем усилие фиксаторов, снять панель.
Отвернуть винты 2 и 3, рисунок 8-4, крепления подлокотника 1, снять подлокотник (головка сменная Torx Т20, вороток).
Рисунок 8-4 – Крепление подлокотника: 1 – подлокотник; 2 – винт заднего крепления подлокотника; 3 – винт переднего крепления подлокотника
Установку подлокотника производить в порядке, обратном снятию.
Другие инструкции по снятию деталей Lada Largus FL найдете тут .
Лучшие подлокотники для Рено Логан 1,2 – 2014, 2015: сравниваем цены и характеристики
Монтаж аудиосистемы
Для протягивания провода в дверь потребуется переходник, двойной провод длиной около одного метра и гофрированная трубка длиной около 20 см для создания изолированного перехода из передней стойки в дверь. Количество материалов указано применительно к одной двери.
Провод подсоединяется, протягивается под обшивкой передней стойки и через штатные отверстия в стойке и двери, которые необходимо освободить от резиновых заглушек, через гофрированную трубку проводится в дверь. В двери на концах провода обжимаются подходящие контакты, соответствующие контактам штатных динамиков, или устанавливается соответствующий переходник, после этого потребуется диагностический осмотр.
Для адаптации не штатных устройств можно использовать переходник, из которого необходимо вынуть клеммы и перепаять их на провода, используемые для подсоединения. Предусмотренные в Рено Логан года штатные отверстия подходят для монтажа динамических головок диаметром пять дюймов.
Чтобы установить не штатные громкоговорители большего диаметра, например, шесть дюймов, необходимо использовать проставки для перехода с маленького диаметра на больший или специальный подиум. Для монтажа в автомобиле года необходимо выполнить следующие действия: Фломастером со стороны багажника отметить на задней полке отверстия для размещения не штатных динамических головок.
Как устанавливается подлокотник в Рено Логан на водительское сиденье
Как правило, установка своими руками такого элемента, как подлокотник на авто Renault Logan, под силу даже новичку. Элемент имеет инструкцию с креплением на спецсалазку водительского кресла. А для облегчения задачи многие используют чертежи.
- Демонтируем строго по инструкции водительское кресло. И именно для этой цели открутим 4-е болта, соответственно 2 передних и 2 задних. После отсоединяем электрический небольшой разъем от переднего ремня безопасности.
- Извлекаем кресло, конечно же, наружу и ставим его для удобства на стол.
- С правой стороны кресла имеется замок необходимый для ремня безопасности, соответственно его также следует снять. Снимается и пластиковая декоративная накладка, которая располагается в нижней части сиденья.
- Отверстие для провода к замку ремня, нужно немного расширить, для этого рассверливаем его на 8мм.
- Вместе с аксессуаром в комплекте идет специальный кронштейн, соответственно гайкой и небольшой шпилькой.
- Ставим подлокотник, сразу после этого продеваем шпильку в расширенное отверстие, затем накручиваем достаточно плотно гайку.
- Уже все, сделав, на место ставим замок от штатного ремня безопасности, далее, не теряя времени, устанавливаем на прежнее место крепежную гайку.
- Устанавливаем назад пластиковую декоративную накладку и, используя инструмент, закручиваем один фиксирующий винт, все делается ключом торкс Т20.
- Водительское кресло ставится назад в салон и закручивается.
Итак, подлокотник установлен в автомобиль Рено Лонаг.
Какие доработки Renault Logan можно сделать своими руками?
Автомобиль марки Renault Logan считается бюджетным транспортным средством, то есть многие его конструктивные решения направлены на снижение себестоимости. В некоторых случаях стремление инженеров к экономии заходит слишком далеко и они лишают машину определенных недорогих опций, которые могли бы сильно повысить комфорт. Что не сделали на заводе, логановоды могут сделать самостоятельно. Многие из этих автомобилистов имеют достаточно богатый опыт эксплуатации Москвичей и Жигулей, в которых приходилось переделывать очень многое.
Список доработок Renault Logan своими руками не так широк, но все же некоторые вещи следует сделать.
Все работы делятся на несколько категорий:
- Устранение проблем с конструктивными особенностями авто. Например, можно выделить неправильную работу стеклоомывателя и очистителей.
- Решение проблем из-за экономии на производстве, таких как отсутствие фильтра салона или кочерги для упора капота.
- Модернизация авто и доработка автомобилистами на свой вкус. Здесь есть, что усовершенствовать.
Технические подробности доработок описывать мы не будем, так как вы запросто найдете всю необходимую информацию с фото в разных темах специализированных форумов.
Цена: 1480 рублей
Доставка Почтой РФ и транспортными компаниями. Оплата при получении или по предоплате со скидкой. За предоплату на Карту Сбербанка — скидка 200 рублей .Особенности переднего подлокотника:
1. Водительские подлокотники изготавливаются индивидуально для автомобиля Газель, под размеры пространства между сидениями именно этого автомобиля. Подходят для любых модификаций Газели, включая последние модели. Подогнан до миллиметров!
2. Установка занимает не более 1-2 минут: вам просто нужно будет вставить подлокотник между сидениями. Возможно, что понадобиться снять пластиковый защитный кожух с водительского и/или пассажирского сидения. Не нужно сверлить и использовать саморезы!
3. Устанавливается очень прочно. Не шатается и не гуляет!
4. Внешне выглядит стильно и современно. Оценить то, как он выглядит внутри автомобиля вы сможете по фотографиям сбоку, либо по видео ниже этого текста.
5. Объемный внутренний бокс (бар) позволяет положить внутрь телефон, кошелек и даже небольшую записную книжку.
6. Подлокотник не мешает пользоваться ручным тормозом, кнопками управления на консоли, не мешает застёгивать ремень безопасности.
Размеры: Высота — 520 мм, длина 320 мм, ширина — 130 мм, глубина бокса — 200 мм.
Подходит для модификаций: Фермер, Бизнес, Соболь, Газель 3302, Газель 2705
Цвет: Серый, черный.
Гарантии: Оплата при получении. 14 дней на возврат денежных средств по любой причине. Год гарантии на изделие.
Доставка: Почта России с оплатой при получении или со скидкой по предоплате. Транспортные компании СДЭК, ПЭК, КИТ.
Подробности по характеристикам и материалам:
Самодельные
Как сделать своими руками эту деталь в машину
В первую очередь выберите материал, из которого будет изготовлен корпус, а также ткань для последующей обивки. Их толщина влияет на размеры будущего изделия. Следом нужно произвести все необходимые замеры, и только после этого приступать к построению чертежа.
О выборе ткани для обтяжки мы расскажем чуть позже, а вот на материале для самого подлокотника остановимся подробнее.
Выбор материала
Лучше всего для корпуса подлокотника подойдёт материал на основе дерева. Это может быть доска ДСП, ДВП или же обычная фанера. Если предполагаемая конструкция не имеет закруглений, то ваш выбор ничем не ограничен. В противном случае единственный материал, который вам подойдёт — это фанера, так как только её можно согнуть, подержав какое-то время над паром или размочив в горячей воде.
чтобы согнуть фанеру, размочите её в ванне с горячей водой
Учитывайте толщину доски: она не должна быть меньше 0,8 см или толще 1,5 см. Идеальный вариант, который будет достаточно прочен, но не особенно громоздок — фанера толщиной 1 см. Для обивки крышки понадобится обыкновенный поролон.
Не забудьте приготовить сопутствующие инструменты: метровую ленту, миллиметровую бумагу, а также электрический лобзик для распила доски на детали.
Замеры для будущего чертежа
Изготовление подлокотника нужно начать с измерения необходимых параметров. Для этого вооружитесь метровой лентой, ручкой и листом бумаги, куда вы будете записывать все полученные данные.
- Измерьте расстояние между передними сидениями.
- Держась правой (или левой, в зависимости от расположения руля) рукой за рычаг переключения передач, определите максимально удобную высоту будущего подлокотника.
- Замерьте расстояние от ручного тормоза до тыльной стороны сидений.
- Чтобы подоконник не мешал застёгиванию ремней безопасности, измерьте расстояние между их замками.
- Если вы планируете устанавливать подлокотник таким образом, что он частично будет расположен над ручкой ручного тормоза, то переведите её во включённое положение, а затем измерьте размеры и высоту подъёма.
- Измерьте место, к которому будет крепиться ваше изделие.
измерьте расстояние между сидениями, чтобы узнать размер будущего подлокотника
Проектирование элементов
Произведя все необходимые замеры, принимайтесь за составление чертежа будущего подлокотника. Будьте внимательны: даже небольшие погрешности могут привести к тому, что ваше изделие не установится на своё место или будет мешать работе других элементов автомобиля.
- Создавая проект, начертите схему подлокотника с учётом всех размеров и пропорций. Для больше точности изобразите деталь как сбоку, так спереди и сзади. Не забывайте подписывать длины сторон: вам будет легче переносить разметку на материал.
- Сделайте чертёж для верхней части подлокотника — будущей крышки.
- Продумайте способ крепления крышки: будет она откидываться или сгибаться. В зависимости от этого определите места нахождения пазов или других крепежей.
- Если деталь будет иметь не строго прямоугольную форму, тщательно проработайте места изгибов.
- Заранее определите длины саморезов, которые будут использоваться в работе. Если их размеры будут отличаться в различных частях изделия, укажите это на схеме.
- Решите, каким образом будет установлен сам подлокотник: с помощью специальных креплений или плотной фиксации между сидений. При необходимости добавьте на схему пазы в нижней части конструкции.
с помощью полученных при замерах данных постройте схему будущего подлокотника После того как чертёж готов, его нужно перенести на миллиметровую бумагу (её можно приобрести в любом магазине, торгующем швейными принадлежностями) с точным соблюдением всех параметров. Будьте предельно аккуратны: именно эта выкройка в дальнейшем послужит вам образцом для изготовления подлокотника.
Делаем самодельный подлокотник на Рено Логан своими руками
Монтаж
Многие владельцы транспортны средств интересуются, как установить подлокотник Рено Сандеро своими руками. Для этого достаточно следовать простой инструкции:
- Провести демонтаж кресла, руководствуясь инструкцией производителя транспортного средства.
- Обеспечить установку максимального лифта сидения.
- Удалить пистон, после чего рассверлить отверстие держателя. Глубина сверления должна быть около 8 миллиметров.
- Положить провод над пластиной, к которой крепится кронштейн изделия.
- Обеспечить установку кронштейна при помощи саморезов, после чего установить сидение на место.
Устанавливаем оригинальный подлокотник в Рено Логан
Итак, чтобы поставить элемент на авто Renault Logan с крепежом в полу, собственноручно, вам потребуется разобрать автомобильную центральную автоконсоль. И понятное дело, это требуется для оригинальных подлокотников, использовать можно, в том числе и чертежи.
В торцевой части центральной консоли нужно поддеть заглушку предметом, типа отвертки и снять ее.
Используя ключ торкс Т20 открутить винт, который фиксирует на месте непосредственно консоль тоннеля в центральной части авто.
После всего проделанного пути консоль сдвигаем немного на себя и тащим наверх, непременно продев рукоятку ручного тормоза.
Вытащите пластиковую гаечку, которая крепила консоль, и впоследствии на это самое место должен будет становиться новенький кронштейн приобретенного подлокотника.
Сразу отметим, что с кронштейном вместе в комплекте идут необходимые гаечки, болты определенных размеров и фиксаторы приобретенного металлического элемента.
Обязательно обратите свое внимание на то, что в кронштейне имеются прорези, их следует разместить так, чтобы получился своеобразный замок.
Там где осуществляется установка, нужно поставить шайбу, затем закрутить шпильку соответственно с гайкой. Если есть желание, то гайку можно легко сплющить, используя молоток
Необходимо этого, чтобы в процессе последующей эксплуатации данная гайка не смогла раскрутиться.
Далее примеряем консоль и делаем отверстия для болтов крепления.
Устанавливаем консоль на свое законное место, помните, что полностью ее прикручивать не рекомендуется, после этого приложите из комплекта кронштейн, после этого вам придется отметить те места, где будут просверлены отверстия под крепеж.
Спокойно не спеша установите гайки непосредственно на кронштейн, затем поставьте гайки на кронштейн и установите после этого и консоль соответственно на ее обычное место, уже, после чего ее обязательно закрепите гайкой.
Поставьте подлокотник непосредственно сверху консоли и по бокам закрепите его 4-мя болтами.
Итак, установка подлокотника оригинального или нет, на Renault Logan закончена будет сразу же после того, собственно, как вы все опробуете. Такая конструкция очень напоминает по всем параметрам оригинал, в том числе по своим внешним данным.
Рейлинги Рено Сандеро
Замена масла Рено Сандеро 1.6
Рено Сандеро масло в двигатель
Выбор материалов и изготовление своими руками подлокотника
Устанавливаем оригинальный подлокотник в Рено Логан
Модификации подлокотников-боксов с фиксацией к тоннелю
Этот вариант изделия может быть выполнен в более функциональном виде, когда внутри формируется багажный бокс. Доступ осуществляется при открытии крышки. Она преуспела в этом направлении. Для установки необходимо приобрести пластиковый переходник, который призван адаптироваться к конструктивным аспектам Lada Largus. Изделие необходимо закрепить саморезами. Подлокотник оснащен механизмом, позволяющим регулировать высоту, предел которой достигает угла в 100 градусов.
Процедура установки предусматривает предварительное снятие центральной консоли LADA Largus. Для этого нужно открутить два компонента крепления. Они расположены под заглушкой в районе заднего торца и крышкой в районе рукоятки включения ручного тормоза.
Затем используем сам переходник на консоль и размечаем весь список посадочных дорожек. После этого просверливаем 4 отверстия, в которых предстоит сделать крепежное приспособление для рассматриваемого изделия.
Посмотрите это видео для подробного ознакомления с процессом установки:
К качеству сборки данного изделия претензий не было. Крышка багажного бокса прикрыта заменой рейки, которая имеет широкую цветовую палитру. Это обстоятельство позволяет требовательным владельцам выбрать наиболее подходящий вариант, удачно гармонирующий с обивкой сидений.
Особенности конструкции переходника-переходника способствуют использованию данного подлокотника в моделях Ларгус Кросс, Рено Логан, Сандеро и его модификации Степвей без необходимости доработки.
Преимущества этого аксессуара:
- максимальное удобство для расположения правой руки;
- прогрессивный и изысканный дизайн;
- наличие отделения для мелкой поклажи.
В когорте недостатков мы выделяем:
- необходимость привыкнуть к расположению подлокотника в непосредственной близости от рычага коробки передач;
- ограничивает пространство для ручных манипуляций во время фиксации пряжки ремня безопасности.
Как установить подлокотник в Ларгусе

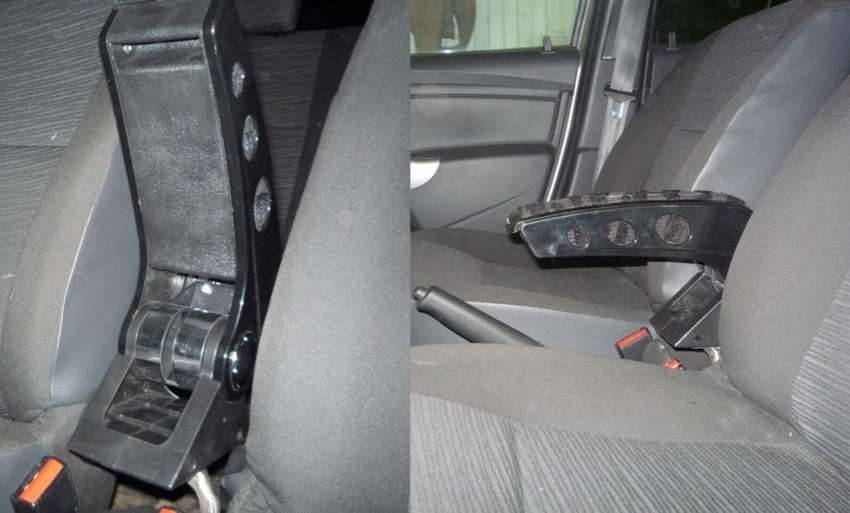

Для водителей, которые ценят комфорт за рулем, а особенно для тех, кто находится в дороге в качестве водителя достаточно долгое время, просто необходима установка подлокотника в Ладу Ларгус. Данная удобная вещь устанавливается довольно легко и быстро на переднее водительское сидение. Таким образом, будет закрыто пространство между пассажирским и водительским сидением.
Подлокотник значительно увеличивает комфорт водителя
Очень удобен подлокотник как на трассе, так и в городе. Он абсолютно не мешает водителю переключать передачи и является полностью травмобезопасным.
В продаже можно найти несколько вариаций цвета такого изделия (темно-серый, черный, серый), так что без особого труда можно будет подобрать подлокотник в Ладу Ларгус с учетом тона внутренней обивки салона. Внешний чехол подлокотника является съемным и его всегда можно постирать.
Установка подлокотника
Установить подлокотник на сидение вы можете, воспользовавшись услугами автосервиса, либо самостоятельно. Сложного в данном процессе нет ничего
Важно отключить от сидения обогрев и иные подходящие к нему провода
Далее снять обшивку сидения и обнаружить в пилоне необходимое отверстие. После этого нужно прикрутить подлокотник к сидению, используя идущий в комплекте болт и гайку. Для такого процесса понадобится 2 ключа на 13.
Руководство по установке подлокотника:
Подробная инструкция прилагается к изделию, поэтому проблем с установкой быть не должно. А если полностью демонтировать сидение из салона и выполнять работу вне автомобиля, то получится еще и быстро. В противном случае приготовьтесь к тому, что будет мешать стояночный тормоз и пружина лифта сидения.
Удобство бокса-подлокотника
Есть еще один вид подлокотника, который крепится на штатную консоль между передними сидениями автомобиля и одновременно является еще и боксом для хранения мелочей, необходимых в дороге: солнечные очки, салфетки, мобильный телефон, часы и т.д. Установка такого вида изделия займет совсем немного времени. Имеется в комплекте подробная инструкция и все необходимые крепежные детали.
Установка подлокотника с боксом:
Изготовлен бокс-подлокотник из кожзаменителя. Имеет 3 цвета исполнения: бежевый, черный и серый. Верхняя платформа для удобства оснащена мягкой подушкой и может сдвигаться для поиска наиболее комфортного положения. Так же есть возможность регулировки угла наклона изделия. При необходимости он может подниматься вертикально вверх.
Подводя итог, можно сказать, что любой из двух видов подлокотников добавит комфорта при вождении автомобиля, стильно впишется в интерьер салона транспортного средства, при необходимости может быть самостоятельно установлен, а так же демонтирован. Цвет изделия можно довольно легко подобрать в тон к обивке и при необходимости почистить или постирать.
| Кузов | Год Выпуска | ||||||||||||
| Lada Largus | 2006 | 2007 | 2008 | 2009 | 2010 | 2011 | 2012 | 2013 | 2014 | 2015 | 2016 | 2017 | 2018 |
Тюнинг Renault Logan
Подлокотник в ЛОГАН: 5 идей как можно сделать
Автомобили Логан компании Renault, заявили о себе на рынке как бюджетные автомобили. Логан начали производить с 2004 года и стали весьма популярные во всем мире, несмотря на то что в некоторых показателях (таких как безопасность) уступают другим бюджетным автомобилям. Наиболее популрные автомобили Логан стали на отечественном рынке и в странах СНГ. Салон у Логана как и предполагается выглядит не очень дорого, потому многие предпочитают его настраивать под себя и часто меняют подлокотники. Здесь представлены 5 идей как можно сделать подлокотник своими руками.
Просто, но со вкусом, это можно сказать про данный подлокотник. Сделан он из кожи, ткани и пластика.
Этот подлокотник выглядит мастерски, потому что при его создании использовалась основа от универсального подлокотника.
Простой и не очень красивый подлокотник из фанеры, видно, что сделан начинающим мастером.
Просто, но удобный подлокотник, обтянут карпетом, кожой. Недостатком является отсутствие емкости для вещей.

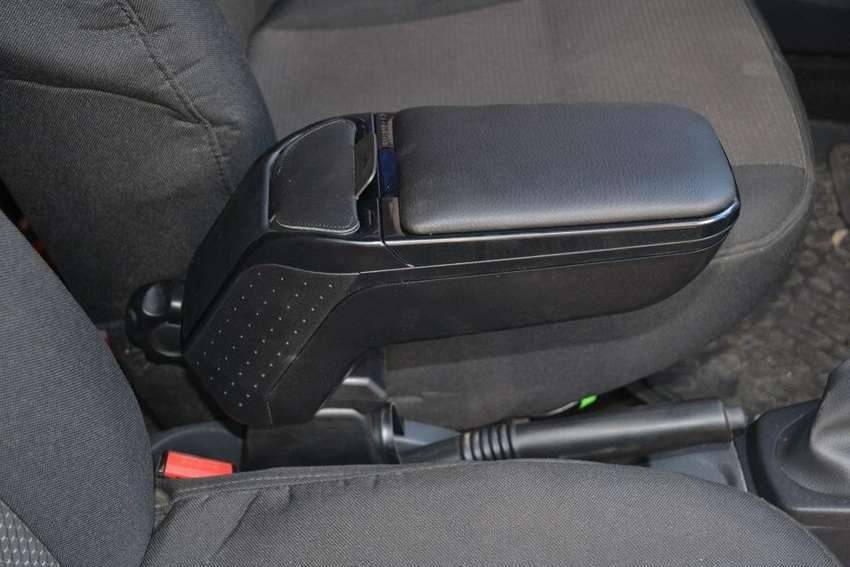

Вот пример оригинального подлокотника Armster2, цена которого естественно весьма высока.
Читать полностью (ссылка)
