Снимаем узел в сборе

Здесь не придётся ничего отгибать или отщёлкивать. Впрочем, откручиванием саморезов дело тоже не обойдётся.

Итак, ключом Torx T30 надо выкрутить 9 винтов: 4 сверху, 5 снизу. Точки крепежа отмечены стрелками.

Винты Torx T30, 9 шт.

Главное – не откручивать винты, которые держат подрамник (красная стрелка).

Внутри подкрылка закручены саморезы T20. Два из них соединяются с бампером. Один установлен ближе к кромке крыла, второй – в самом низу (см. фото).

Саморезы T20, 2 + 2 шт.

Нижний саморез лучше выкручивать из ямы. Других винтовых креплений конструкция не содержит.

Защёлки

Пластиковые защёлки соединяют боковую часть бампера с крылом (см. рис.). Начиная с угла, бампер просто отводят в сторону. Пазы выйдут из креплений сами.

Каждая защёлка удерживает один паз

Можно отстёгивать защёлки, дотягиваясь до них отвёрткой. Но это – не обязательно. Когда бампер ничем не удерживается, весь узел легко снимается. Главное – не относить его на большое расстояние! Совет касается тех, у кого есть оптика ПТФ.

Отключение ПТФ

Допустим, что демонтаж выполнен, то есть бампер с решёткой уже снят. Остаётся последнее действие – отключить противотуманные фары.

Перед отключением

Действовать будем так:

• Аккуратно укладываем всю конструкцию на расстоянии 10-20 см от авто;
• Отключаем разъём, закреплённый на левом крыле.

То же самое предусмотрено регламентом. Отключить разъём перед снятием бампера было бы не возможно.

Снимаем задний бампер

Задний бампер на Дастере снимается немного сложнее, не смотря на то, что по умолчанию в него не устанавливаются никакое электрооборудование. При наличии датчиков парковки, их отключение производиться уже после снятия бампера, по аналогии с отключением ПТФ на переднем бампере. Перед тем как снимать задний бампер Рено Дастер лучше внимательно изучить схему крепления и внешний вид деталей, чтобы иметь полное представление о расположении всех элементов. Особенно актуально это будет для тех, кто активно использует авто на бездорожье, и многие болты могут быть закрыты толстым слоем грязи.

Основная деталь, которую необходимо снять – бампер под номером 1. Под цифрой 7 отмечена декоративная накладка. Во время монтажа происходит снятие конструкции в сборе.

Во время работ необходимо отсоединить 14 крепежных частей. Под номером 5 – абсорбер, принимающий на себя основной удар во время столкновения с препятствием или ДТП, Он вместе с ним бампер удерживается при помощи кронштейнов 3 и 2.

Задний бампер крепиться на 8 саморезов. 4 (под номером 12) расположены сверху, и еще 4 (13) в нижней части. Декоративная накладка прижимается при помощи винтов, отмеченных под номером 9 на схеме.

Для проведения работ используются те же ключи, что и для демонтажа передней части – ключи Torx Т20 и Т30. С их помощью необходимо сперва отсоединить брызговики. Он крепиться на саморезах и пластиковом пистоне.

Пистон легко отщелкивается при помощи плоской отвертки. Затем нужно открутить саморез удерживающий бампер под номером 13. Такой же саморез находиться в нижней части.

После этого ослабляются винты под декоративной накладкой и откручивается крепление в багажнике.

«Необходимо полностью выкрутить саморезы, а винты только ослабить»

Всю работу можно разбить на 2 простых этапа:

Выкручиваются саморезы под номерами 12 и 13, затем ослабляются винты №9.
Пластик отводиться вбок от кронштейна 2 и 3

Во время этого важно не делать резких рывков, чтобы не сломать язычки защелок.. Всегда следует начинать демонтаж со стороны колеса

Всегда следует начинать демонтаж со стороны колеса.

После того, как все защелки были отсоединены бампер нужно потянуть на себя. Чтобы конструкция ровно шла по направляющим лучше снимать вдвоем с помощником. Далее можно ознакомиться с артикулами деталей, применяемых в зависимости от типа комплектации.

Замена штатной решетки на Cherokee Style

Компания Тюнинг-опт поставляет комплект деталей, которые нужно собирать. Недостаток можно заметить сразу — сетка крупная и не в цвет. Также декоративные элементы выполнены, мягко говоря, не идеально.

Установить готовый элемент просто. Верхняя часть решетки накидывается на бобышки передней панели, а выступы крепления вставляются в щели бампера. После лёгкого удара деталь встаёт на место. Рено Дастер приобретает обновленный вид.

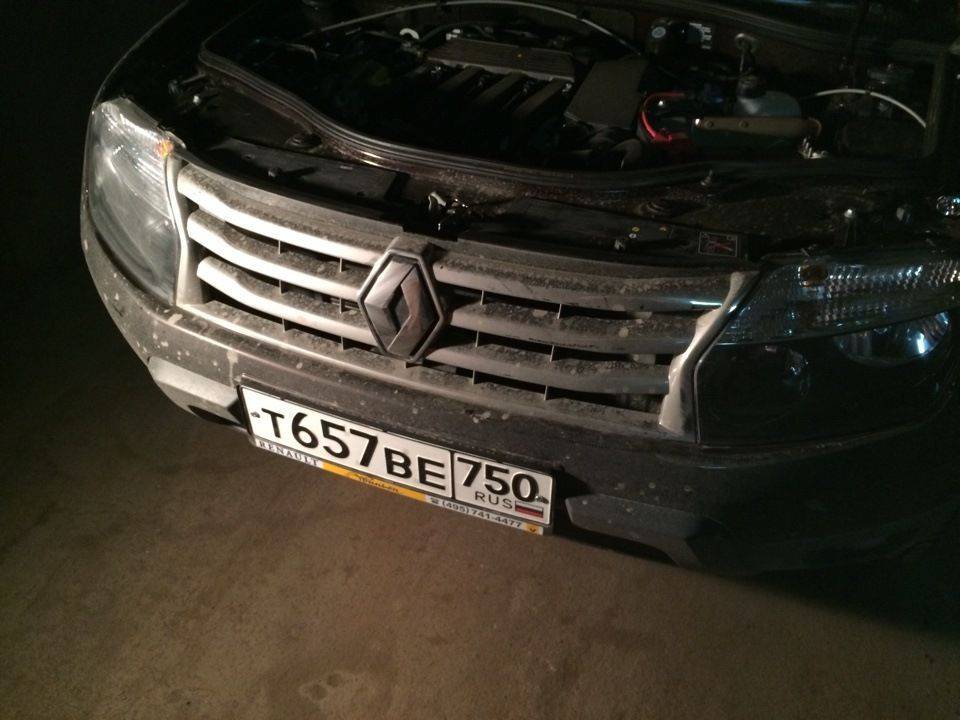

Покрасил фальшьрешётку радиатора в черный цвет, для разнообразия. Красил с баллончика.

Смотрится неоднозначно. Кто будет делать так же, оставьте значок Рено серебристым, так будет гораздо лучше.

Устройство защитного элемента

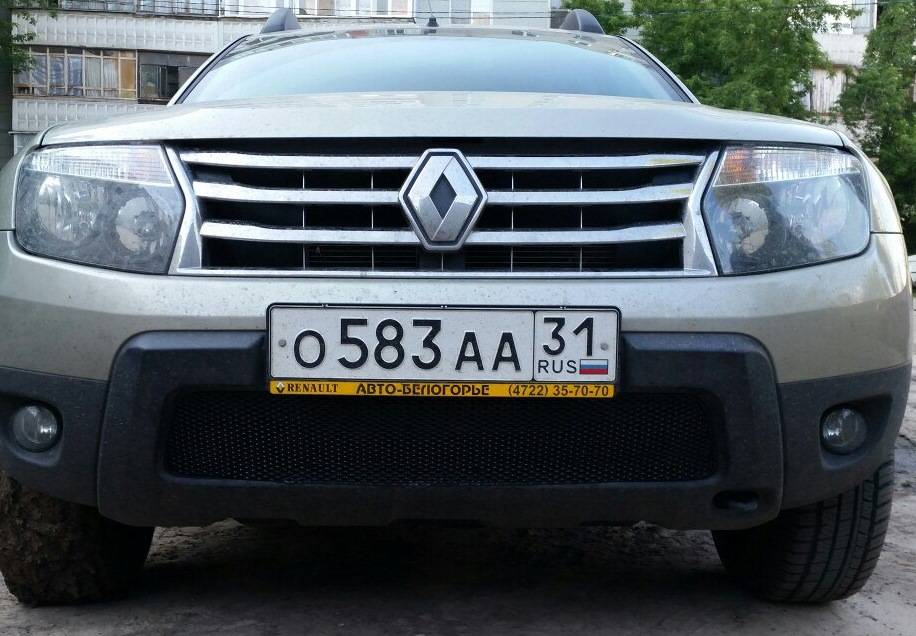

Сетка, устанавливаемая в бампере, — это обычная алюминиевая сеточка, которую при желании можно окрашивать в различные цвета. Кроме того, в зависимости от предпочтений владельца, сетку можно приобрести с ячейками-отверстиями разной величины. На главную защитную функцию все эти различия не влияют, они являются только декоративным украшением.

Сеточка, обладающая крупными отверстиями, чаще всего устанавливается на больших воздухозаборниках, а мелкая — в решётке радиатора как дополнительный элемент декора. Для того чтобы произвести установку аккуратно, следует руководствоваться несколькими правилами:

• бампер и решётку предпочтительнее снять, что облегчит работу;
• отсутствие демонтажа главных элементов увеличит время, потраченное на установку.

Демонтаж у автомобилей 1 поколения

Для этой процедуры понадобятся ключи Torx на 20 и 30, тряпочка или ветошь, чтобы протереть накладку и место крепления подкрылок.

Теперь можно открутить саморезы удерживающие передний бампер Рено Дастер. Место расположения их указано стрелками на фото. Всего по периметру имется 5 саморезов, один находиться внизу, под декоративной накладкой.

После этого, при помощи ключа Т20 нужно открутить саморезы удерживающие подкрылок. Один расположен недалеко от места соединения крыла и бампера.

С каждой стороны на подкрылке расположено 2 самореза. Второй можно найти в нижней части. После этого ключ Т20 больше не понадобиться. Необходимо взять ключ Т30.

В верхней части располагаются самые мощные элементы крепежа. После того, как эти саморезы будут откручены необходимо аккуратно отвести пластик вбок, чтобы отсоединить деталь от защелок, расположенных на специальных кронштейнах. Если в процессе снятия кронштейны оказались повреждены или погнуты, то лучше их заменить на новые.

После этого осталось выполнить несколько простых действий.

1. Немного отодвинуть верхнюю часть пластика
2. По направлению к себе потянуть за бампер, освободив его из посадочных мест
3. Отключить разъем питания ПТФ

Как правильно отключить разъем ПТФ на Рено Дастер.

Длина кабеля рассчитана таким образом, чтобы можно было снять бампер, а потом уже рассоединить разъём, расположенный на правом кронштейне.

Разъем 4 канальный, обеспечивающий питание сразу двух ПТФ.

Зимний утеплитель для решетки Стрелка Рено Дастер

Внимание! УТЕПЛИТЕЛЬ УСТАНАВЛИВАЕТСЯ ТОЛЬКО СОВМЕСТНО С ЗАЩИТНОЙ СЕТКОЙ СТРЕЛКА АРТ. STR-003 и STR-002. Крепится пластиковыми винтами — легко устанавливается и не царапает сетку

Крепится пластиковыми винтами — легко устанавливается и не царапает сетку.

Наименование: Зимний утеплитель для решетки Стрелка Рено Дастер 2011- Артикул: str-008 Наличие на складе Дастершоп77 (по состоянию на 25.12.19): 3 шт.

Применяемость Зимний утеплитель для решетки Стрелка Рено Дастер 2011- подходит для Рено Дастер 2011-2015,

Оплата наличными при получении заказа курьеру, либо при получении посылки на почте или при самовывозе товара из магазина

Банковский перевод перевод средств на лицевой счет магазина через любое отделение Сбербанка или оплата переводом на карту Сбербанка

Наложенный платеж, Почта РФ оплата в отделении на почте при получении посылки

Яндекс Деньги перевод средств на Яндекс кошелек магазина

Вы можете купить товар «Зимний утеплитель для решетки Стрелка Рено Дастер» в Москве и с доставкой по России. В Москве товар «Зимний утеплитель для решетки Стрелка Рено Дастер» можно забрать самостоятельно со склада магазина или заказать доставку курьером. Также мы можем отправить Ваш заказ Почтой по указанному Вами адресу. Для совершения покупки добавьте нужные позиции в корзину и оформите заказ, или свяжитесь с менеджером магазина по телефону, указанному в шапке сайта. Мы будем рады помочь Вам в приобретении!

Доставка по Москве 500р доставляем товары по адресу в удобное для Вас время без предоплаты

Доставка по РФ от 600р отправляем Почтой наложенным платежом с оплатой при получении, транспортными компаниями по РФ и за её пределы

Самовывоз со склада г.Москва Вы можете забрать заказ самостоятельно со склада по адресу: г.Москва, ул.Ротерта д.2 Обязательно согласуйте забор заказа с менеджером по телефону.

Установка и сервис

Доступна услуга по установке автомобильных аксессуаров и запчастей Клиентам в Москве доступна услуга по установке приобретенных товаров! Стоимость работ можно узнать в разделе «Установка и сервис». Если в списке отсутсвует услуга по установке необходимой детали, то менеджер сообщит ее дополнительно, обращайтесь за уточнением стоимости удобным способом или напишите комментарий к заказу.

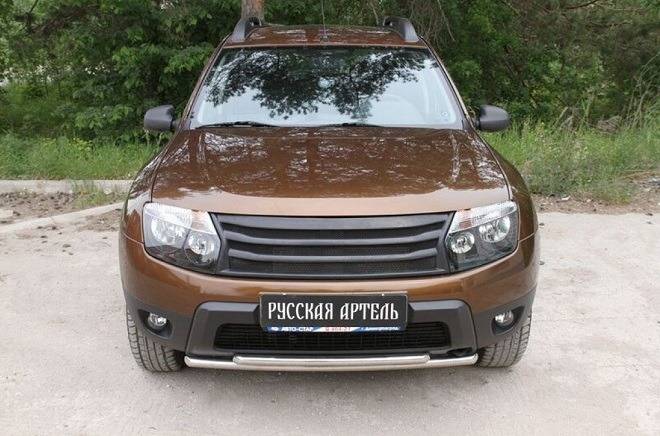

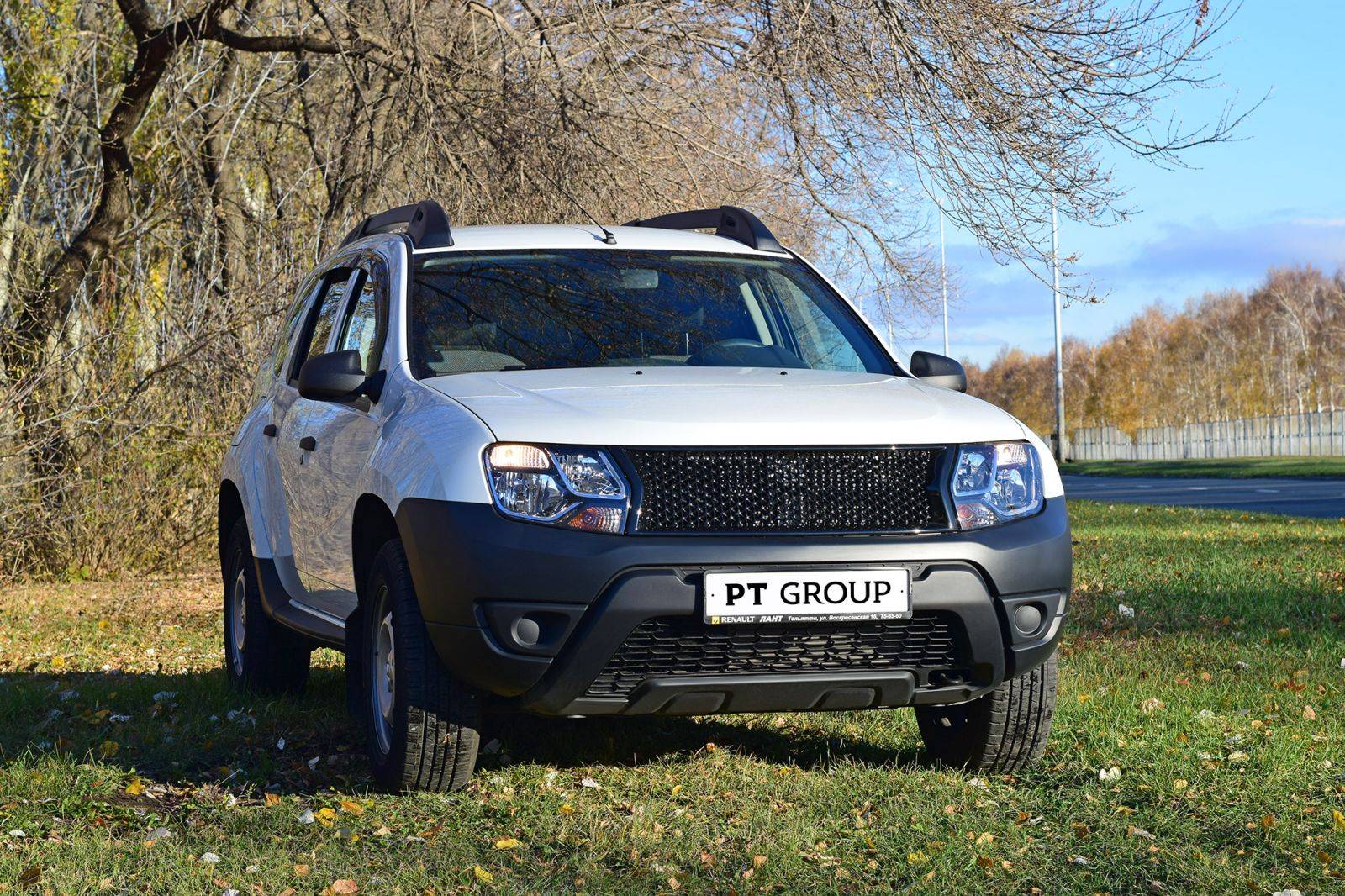

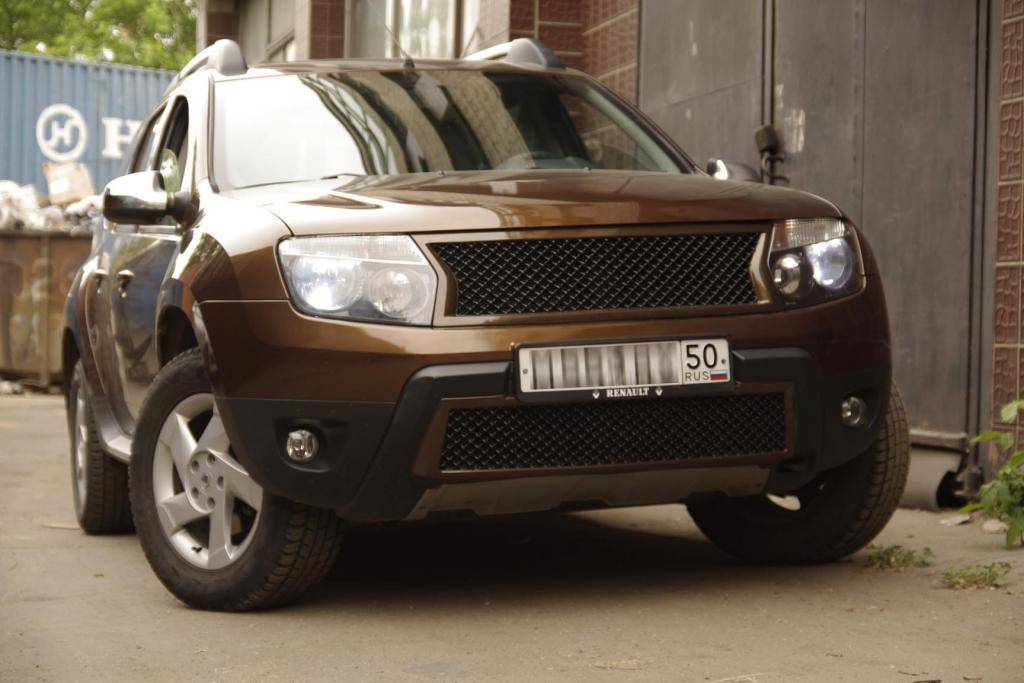

Тюнинг радиаторной решетки в стиле «Чероки»

Из множества решений для тюнинга «Чероки» — это самый востребованный вариант. Владельцы Рено Дастер преобразуют свои автомобили, добиваясь внешнего сходства с джипом. Для этого приходится демонтировать и заменять штатные радиаторные решетки.

Подбирая окраску, руководствуются конечными задачами. Если дизайн транспортного средства планируется в милитаристическом стиле, защита переднего бампера окрашивается в цвета, напоминающие хром. В остальных случаях выбирают тона, соответствующие кузову. Ячейки для контраста покрывают черной краской.

Торговые организации предлагают автолюбителям готовые решетки радиаторов, выполненные в разных стилевых решениях

Покупая изделие, в первую очередь обращается внимание на размещение креплений. Отверстия должны соответствовать заводской комплектации

В противном случае невозможно установить деталь на Renault Duster без комплекса дополнительных мероприятий.

Установка тюнингованной радиаторной решетки проводится в порядке, обратном демонтажу. Полностью снимать бамперный узел необязательно.

голоса

Рейтинг статьи

Причины неисправностей радиатора

Как снять решетку радиатора рено дастер

Главные преимущества решетки радиатора

Эта часть авто выполняет несколько функций, поэтому нельзя ставить вместо штатной решетки что попало. Специальные модели, которые разработаны под Дастер, обладают рядом достоинств:

Идеально встают на штатное место, крепления совпадают с заводскими, поэтому не нужно ничего переделывать или дорабатывать

Любая неаккуратность ухудшает результат, так как передняя часть притягивает наибольшее внимание.
За счет грамотно разработанной конфигурации воздушные потоки при движении направляются точно на радиатор и способствуют более эффективному охлаждению двигателя. Недостаточный обдув может стать причиной перегрева в летнее время

И наоборот – если система сделана неправильно и радиатор обдувается слишком сильно, зимой могут возникнуть проблемы с нагревом.
Решетка защищает радиатор от загрязнения, попадания камешков и насекомых. За счет конструкции внутреннее пространство остается чистым. По сути, рассматриваемый элемент является полноценной защитой, так как даже при попадании крупного камня будет поврежден пластик, а радиатор останется целым.
Внешний вид машины меняется в лучшую сторону. Решетки разрабатывают под определенную концепцию и могут сделать машину более агрессивной или же придать ей солидность. Даже если просто заменить только этот элемент, эффект будет заметным без радикальных переделок.

Renault Duster 2013, двигатель бензиновый 2.0 л., 135 л. с., полный привод, механическая коробка передач — стайлинг

Комментарии 13

Нужно было хром снимать 100% с решетки перед покраской.

О боги, не делайте так, люди!)) Ни одна краска/грунт не будет сколь-нибудь ощутимо долго держаться на хроме! Потом мучаться снимать краску… Либо стравливать весь хром хлорным железом, либо наносить жидкую резину.

Ну, резину, так резину. Текстура мне нравится)

doneAlexandro

О боги, не делайте так, люди!)) Ни одна краска/грунт не будет сколь-нибудь ощутимо долго держаться на хроме! Потом мучаться снимать краску… Либо стравливать весь хром хлорным железом, либо наносить жидкую резину.

А свою как красили и чем? Тех процесс можно в кратце?

Обычная жидкая резина в несколько слоев. Предварительно обезжирить. Первый раз вообще без съёма красил, но ребра плохо прокрашиваются так

Через 4 года уже снял и сверху ещё несколько слоев добавил, уделив внимание торцам и граням. После этого уже два года ни одного скола и отрыва

• Порше панамера удаление катализатора



• Можно ставить ксенон на киа церато 2



• Парк в каменске уральском на уазе работает



• Шумоизоляция дверей тойота аллион



• Audi a4 вибрация двигателя

Установка пошагово

Как снять решетку радиатора Рено Дастер: фото и видео

Рекомендации специалистов

Демонтаж детали

Установка пошагово

Монтаж тюнингованной решетки не вызовет особых затруднений, если следовать пошаговой инструкции и иметь под рукой все необходимое. Стоит отметить, что производитель рекомендует при проведении такой работы снимать бампер, что достаточно трудно. Некоторые не убирают его на время тюнинга, но в этом случае доступ ограничен и велик риск повреждения решетки при ее демонтаже и установке. В обзоре описан способ с частичным снятием бампера. Он упрощает работу и при этом не требует демонтажа узла целиком:

1. Вначале отверните под два винта, крепящие подкрылок, один в передней части арки, второй внизу, доступ туда ограничен, проще использовать трещотку с подходящей насадкой (T20).
2. Сверху под капотом есть еще четыре элемента крепления, врученные в пластиковую накладку. Их также нужно вывернуть, после чего аккуратно подвигайте бампер, он должен выщелкнуться с фиксаторов и опуститься. Чтобы не сломать нижние точки крепления, подложите деревянный брусок или другой элемент, предварительно закрыв поверхность тряпочкой, чтобы не поцарапать краску.
3. Слегка оттяните решетку и найдите еще три крепления, расположенные изнутри. Два из них находятся по сторонам, а одно посередине. Аккуратно потяните элемент вперед, внизу есть защелки, которые должны выйти из зацепления. Если они держатся сильно, придется поддевать выступы отверткой, чтобы извлечь решетку, не сломав ее.
4. Сборка осуществляется в обратном порядке. Когда вы будете знать расположение всех креплений и защелок, процесс не вызовет затруднений и займет намного меньше времени.

Главное – во время работы не прилагать излишних усилий, чтобы не повредить соединения и не выломать пластиковые крепления. Заранее подготовьте набор звездочек, так их будет можно использовать подходящий вариант и не повредить шлицы на крепеже.

Установка сетки

• Установка сетки начинается с подгонки имеющегося прямоугольника на силуэт РР Рено Дастер. Сетку следует прикладывать, выравнивая по ровному нижнему краю. Для фиксации используются стяжки. После этого можно обрезать по контуру.
• В результате получается ровная сетка снизу, по краям делаются отверстия для защёлок накладок, в центре выполняются прорези под торчащие элементы. Это нужно для полного прилегания к плоскости.
• Затем аккуратно вырезанная фигура устанавливается на решетку и закрепляется с помощью нейлоновых стяжек. Для того, чтобы Renault Duster выглядел лаконично и по-заводскому, стяжки крепятся на вертикальные ребра, как можно ближе к пересечению с горизонтальными. Это обеспечит незаметность крепления с при взгляде с высоты человеческого роста. Концы стяжек, расположенных по периметру, отрезаются.
• Для верхней части решетки Рено Дастер потребуется изготовить две половинки сетки. Такой подход позволяет не разбирать конструкцию. В результате половинки располагаются незаметно и стыкуются внахлёст за значком Рено. В верхней части крепятся винтами крепления наружной хромированной части решетки. Их для этого нужно открутить. Нижний край идеально входит за элементы защёлок.
• Все детали собираются в обратной последовательности. На Рено Дастер это не сложно.

Как снять решетку радиатора на Дастер до рестайла

Основная сложность при снятии решетки радиатора (РР) отдельно от бампера на Рено Дастер — это деформирование детали при демонтаже. При неаккуратной работе может случиться поломка пластиковых элементов.

1. Для демонтажа потребуется гибкая отвёртка Torx с наконечником Т20. Используя ключ Torx Т30, откручиваются 4 винта вверху. Операция простая. Однако, для её выполнения требуется отгибание решетки вперёд. Процесс не регламентируется инструкцией по эксплуатации, так что следует действовать вдвойне аккуратно. К винтам, закреплённым на одном уровне со значком Рено, лучше подбираться сбоку.
2. После того, как винты выкручены, следует переходить к пластиковому крепежу — боковому и центральному. В первую очередь отщелкивается боковой, а затем центральный. Выступ крепления отводится вверх, и одновременно решетка отгибается вперёд. Соединение сразу отщелкивается.

(ссылка на источник фото)
На Renault Duster решетка держится на 10 язычках, по 5 с каждой стороны. Чтобы отсоединить её от бампера, нужно отщелкнуть все язычки.

(ссылка на источник фото)

Демонтируем нижнюю

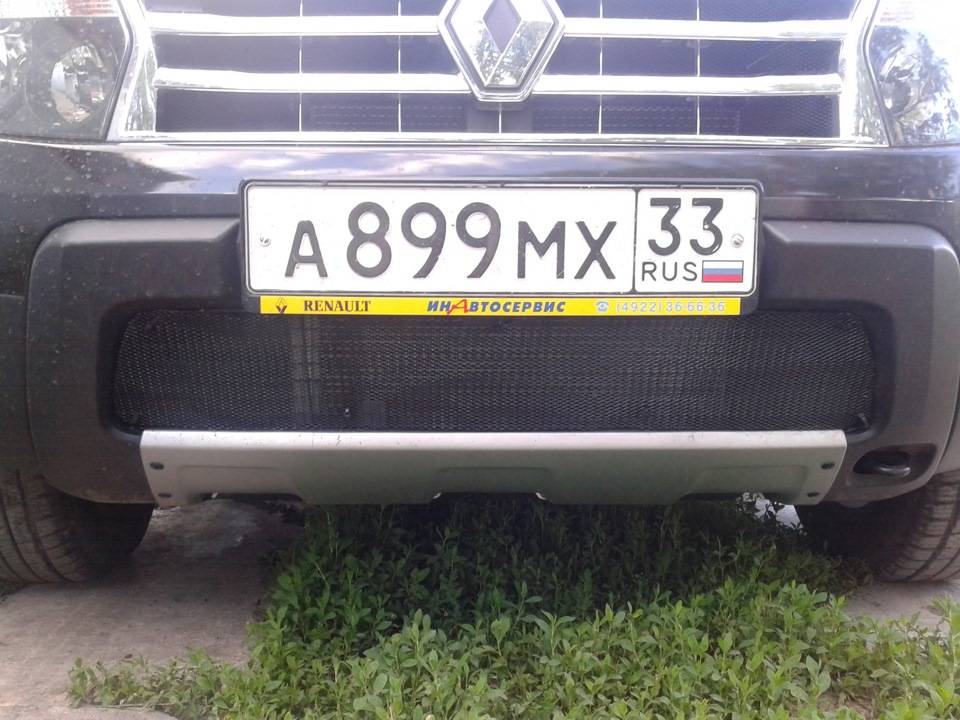

• Нижняя сетка радиатора на Дастере также снимается. Для её демонтажа потребуется снять бампер, снаружи подобраться не получится. Снятый бампер устанавливается на ровную поверхность, потом отвёрткой отщелкивается пластиковый крепеж. Затем требуется удалить щитки.
• На Renault Duster в креплении нижней части используются только пластиковые соединения, винты не применяются. Для доступа к пластиковым элементам крепления потребуется убрать два щитка.

Как снять решетку радиатора

Как снять решетку радиатора (и саблю) — дорестайл.

Ввиду того, что сабля на решетке радиатора после первого же выезда из теплого гаража на холод стала выглядеть так (фото 1), решил покрасить ее в тон с решеткой. (2 Дядя Вова — «отмыть» тут решительно не получится! )

Подборщики краски требуют деталь, на улице никто подбирать не хочет, пришлось снимать решетку.

первое — вытаскиваем две клипсы в центре и выкручиваем два самореза по краям (фото 2, 3, 4)

поскольку ДОрестайл, т.е. все это не новое, то рекомендую сразу запастись клипсами, чтобы при сборке воткнуть новьё

партнумбер наш 52161-0K040, аналог (вроде бы) 52161-16010, по Экзисту дает ценник 40 рублей, я просто пришел с раздолбаной клипсой в ближайший магаз, и взял десяток по 10 рублей

десяток потому, что в процессе выдирания решетки совершенно раздолбал три клипсы крепления бампера под решеткой, к которым лезть было совершенно не нужно

все эти шурушки видны на схеме (картинка 5), плюс там еще обозначены саморезы сабли, но об этом чуть ниже …

второе — просовываем руку за решетку к ее нижнему краю и находим там язычки защелок, которыми решетка крепится к бамперу через отверстия в бампере (фото 6)

фото отверстий получилось, а вот за фотки защелок я этого сказать не могу (фото 7, 8, 9, 10)

этих защелок 4 штуки (две из них я сломал к чертям!)

нужно тянуть язычки вверх (аккуратно!) одновременно вытягивая решетку вперед, т.е. начинать лучше с одного краю, и продвигаться к другому, вытягивая защелки одну за другой

тянуть без фанатизма, фанатизм чреват обламыванием столь ценной деталюхи

если же в процессе надавливания раздался гнусный треск, и язычек обломился, то отчаянию предаваться рано, может быть обломился сам язычек, а вот выступ-защелка таки остался на месте (у меня так и было, но я и выступы доломал потом)

этот выступ можно нащупать пальцем несмотря на отсутствие язычка

по краям, около фар, решетка еще как-то прищелкивается, и справа и слева торчат хорошо заметные язычки, длинные, но один у меня отломался вместе с углом нижнего края решетки, второй я сегодня не сфотал, постараюсь завтра

судя по тому, что неотломаный край у меня вынимается запросто после отщелкивания нижних защелок — там держит не сильно крепко, проблемы быть не должно, сломал я этот угол исключительно в силу собственной дурости

снятие сабли — сабля крепится к решетке с помощью семи саморезов, каковые, соответственно, нужно выкрутить

на схеме (картинка 5) это 93560-54014, 7 штук, все вкручены горизонтально

если стоит задача снять только саблю, то ее можно скинуть не снимая решетки, не очень удобно, но и не сложно

сложность тут в другом — те конструкции внутри сабли, в которые саморезы вкручиваются, настолько хлипкие, что 4 этих фиговины из 7и я сломал именно в процессе выкручивания саморезов

на фото 11, 12, 13 (фото с внутренней стороны решетки) видны как саморезы, так и отверстия для саморезов)

сломал удачно (если можно так сказать), остались центральный и крайние, но все равно надо что-то придумывать, 3М или герметик, там видно будет

фото сабли изнутри, и пресловутых конструкций постараюсь выложить завтра (если конструкции не доломаю)

Демонтаж решётки отдельно от бампера

Трудность в том, что решётку придётся отгибать. А это чревато поломкой «пластиковых рожков». Если готовы рискнуть, читайте дальше.

Нам понадобится гибкая отвёртка Torx с наконечником T20. Ключом Torx T30 выкручивают четыре винта сверху. Тут всё просто, но решётку потребуется отогнуть вперёд.

Операция не по регламенту

Гибкой отвёрткой надо подлезть к саморезам сбоку. Они закреплены на одном уровне с центральной точкой эмблемы.

Когда саморезы будут выкручены, попробуйте вывести решётку из пазов (см. рис.). Каждый «рог» оканчивается пазом, в который помещён выступ решётки.

Крепёж из пластика

Если справились с боковыми креплениями, то с «центральным отрогом» всё получится быстро. Надо отвести вверх пластиковый выступ, наклонив затем решётку вперёд. Крепление должно сразу отщёлкиваться.

Бампер и решётка «сшиты» друг с другом пластиковыми язычками. Они идут в один ряд, по 5 с каждой стороны. И снять решётку радиатора Рено Дастер, а не выломать её, можно только отщёлкнув все 10 язычков.

Снятие и установка Радиатора на Рено Дастер

Тюнинг «Лады Приоры» с использованием молдингов

Работа выполняется довольно просто — от вас не потребуется никаких особых навыков.

• снимаем решётку радиатора;
• спиливаем значок ВАЗ, расположенный посередине;
• 2 хромированных молдинга размечаем по длине и ножовкой отрезаем нужный размер;
• при помощи эпоксидной смолы приклеиваем молдинги к нашей основе и ждём высыхания;
• выравниваем напильником все неровности в случае необходимости;
• устанавливаем полученное изделие на автомобиль — и тюнинг успешно выполнен.

На фото вы можете увидеть, как будет выглядеть решётка радиатора («Лада Приора») после того, как вы сделаете такой тюнинг.

Снимаем узел в сборе

Здесь не придётся ничего отгибать или отщёлкивать. Впрочем, откручиванием саморезов дело тоже не обойдётся.

Итак, ключом Torx T30 надо выкрутить 9 винтов: 4 сверху, 5 снизу. Точки крепежа отмечены стрелками.

Винты Torx T30, 9 шт.

Главное – не откручивать винты, которые держат подрамник (красная стрелка).

Внутри подкрылка закручены саморезы T20. Два из них соединяются с бампером. Один установлен ближе к кромке крыла, второй – в самом низу (см. фото).

Саморезы T20, 2 + 2 шт.

Нижний саморез лучше выкручивать из ямы. Других винтовых креплений конструкция не содержит.

Защёлки

Пластиковые защёлки соединяют боковую часть бампера с крылом (см. рис.). Начиная с угла, бампер просто отводят в сторону. Пазы выйдут из креплений сами.

Каждая защёлка удерживает один паз

Можно отстёгивать защёлки, дотягиваясь до них отвёрткой. Но это – не обязательно. Когда бампер ничем не удерживается, весь узел легко снимается. Главное – не относить его на большое расстояние! Совет касается тех, у кого есть оптика ПТФ.

Мы рассмотрели, как снять решётку радиатора Рено Дастер, следуя штатной инструкции.

Отключение ПТФ

Допустим, что демонтаж выполнен, то есть бампер с решёткой уже снят. Остаётся последнее действие – отключить противотуманные фары.

Действовать будем так:

• Аккуратно укладываем всю конструкцию на расстоянии 10-20 см от авто;
• Отключаем разъём, закреплённый на левом крыле.

То же самое предусмотрено регламентом. Отключить разъём перед снятием бампера было бы не возможно.

Как снять решетку радиатора на Renault Duster? Несколько проверенных способов на выбор

Мало того, реально напрягает опасность залета камешков от впереди идущего транспорта. В ближайшем доступе оказывается радиатор кондиционера, который особой прочностью не обладает. Остаться без климатической установки не согласится никто из числа вкусили всех радостей комфортной езды. Оставьте надежду решить существующую проблему через дилеров компании и с помощью разработанного ею тюнинга: то французы не в курсе существующего недостатка, то не считают его таким.

Как снять решетку радиатора на Renault Duster и дополнить ее для надежности защиты от встречных проникновений, придумали наши умельцы, уставшие опасаться гравия и выметать мелкую живность. Их наработками мы и поделимся.

Задача № 1: бампер

Как выяснилось опытным путем, радиаторная решетка не снимается, пока на месте стоит бампер, поскольку они представляют собой единую конструкцию. Для ее демонтажа делаются следующие действия.

• Открывается капот. Сверху, на месте ее прилегания к корпусу, по два с обеих сторон от замка, расположены болты, которые нужно выкрутить ключом на 30;
• В колесной арке и снизу, под ПТФ с обеих сторон расположены крепления. Для их снятия потребуется ключ-«двадцатка»;
• Снизу, рядом с днищем, на морде бампера есть еще 5 болтов, которые скручиваются опять же ключом на 30. 6 креплений по бокам, расположены вертикально, не снимаются: они демонтажу не мешают, только соединяют декоративную накладку с основной массой бампера;
• Несмотря на снятые болты, деталь остается на месте: она держится на защелках, которые находятся в местах стыковки с крылом, по 4 штуки с каждой стороны. Чтобы их снять, в щель стыка просовывается рука; ею раскачивается бампер в вертикальном направлении. Действовать нужно сильно, но мягко;
• Когда оторванные защелки с обеих сторон, бампер цепляется лишь за 2 выступления-клыки, которые прижимаются капотом, когда он закрыт. Поддерживая бампер под низ, снимаем его с последних креплений и укладываем на что-нибудь мягкое, чтобы не поцарапать покрытие.

В принципе, демонтаж завершен, осталось лишь отсоединить противотуманки. Разъем находится со стороны водительского сиденья, рядом с буксировочным крюком.

Задача №2: установка дополнительной сетки

Снятая конструкция переворачивается вверх внутренностями, после чего можно приступать к дальнейшим манипуляциям.

• Провод ВТФ, который проходит внутри полости, смещается в сторону правой лампы;
• Плоской отверткой с обеих сторон отстегиваются защелки внутренних боковых панелей-воздухозаборников. Их 5: 2 сверху и снизу решетки и 1 сбоку;
• На решетку кладут заранее куплена сетка. На заметку: лучше брать с минимальным размером ячейки и цвета, который сливается с радиаторной решеткой. Чаще всего продаются черная, красная, синяя и под хром. Гармонично выглядят первая и последняя. Сетка прихватывается несколькими нейлоновыми стяжками, чтобы не сползала во время раскроя;
• Ножницами по металлу обрезается все лишнее. Сетка должна выступать за абрис радиаторной решетки не более, чем на 5 мм, иначе не станут на место снятые воздухозаборники. Однако и под самый конец срезать не следует, иначе сетка может начать проваливаться наружу;
• Параллельно подрезают отверстия под фиксаторы;
• Выкройка притягивается к решетке теми же стяжками уже стационарно по всему периметру. Ставить их лучше как можно ближе к пересечению горизонтальных планок с вертикальными: так они будут наименее заметны снаружи;
• Торчат хвостики стяжек обрезаются, и разобранный бампер собирается в противоположной последовательности.

Определенные сложности может создать верхний слой прикрепляется сетки. Чтобы не снимать дополнительные детали, его нужно вырезать фигурно, а в результате получается форма, где выемка почти до половины. Для крепления выреза откручивается хромированный значок Renault: он надежно прижмет сетку.

В остальном процесс, как снять решетку радиатора на Renault Duster и усилить ее защиту, идет как по маслу: все детали ставятся на свои места – и можно смело, не опасаясь перегрева или автомобильных травм, отправляться в путь. Только не забудьте в процессе составления подбросить на место клемму противотуманных фар.

В этом видео показана замена решетки радиатора Renault Duster на новую от рестайла

Снимаем задний бампер

Как сделать правильный выбор

Установка сетки

(ссылка на источник фото)

В результате получается ровная сетка снизу, по краям делаются отверстия для защёлок накладок, в центре выполняются прорези под торчащие элементы. Это нужно для полного прилегания к плоскости.

Затем аккуратно вырезанная фигура устанавливается на решетку и закрепляется с помощью нейлоновых стяжек. Для того, чтобы Renault Duster выглядел лаконично и по-заводскому, стяжки крепятся на вертикальные ребра, как можно ближе к пересечению с горизонтальными. Это обеспечит незаметность крепления с при взгляде с высоты человеческого роста. Концы стяжек, расположенных по периметру, отрезаются.

(ссылка на источник фото)

Для верхней части решетки Рено Дастер потребуется изготовить две половинки сетки. Такой подход позволяет не разбирать конструкцию. В результате половинки располагаются незаметно и стыкуются внахлёст за значком Рено. В верхней части крепятся винтами крепления наружной хромированной части решетки. Их для этого нужно открутить. Нижний край идеально входит за элементы защёлок.

Все детали собираются в обратной последовательности. На Рено Дастер это не сложно.

Как установить изделие

Как Снять Нижнюю Решетку Радиатора Рено Дастер

как снять и утеплить, тюнинг, фото и утсановка сетки

Новая радиаторный элемент– лучшее решение

Многие желают установить новую с инновационным дизайном и в другом цветовом исполнении. Процесс монтажа на Рено Дастер полностью идентичен процедуре снятия и выполняется в обратной последовательности. Но, существует нюанс – крепежные каналы должны быть аналогичны соответствующему крепежу на каркасе бампера. Если требование не выполняется, то установку невозможно будет выполнить.

В большинстве случаев решетка радиатора тюнингуется и это предусматривает изменение ее опциональной части. Это связано с повышенным уровнем засорения радиатора грязью и насекомыми в летний период. Для предотвращения подобного состояния устанавливают сетку-защиту или утеплительный материал. Он покупается в автомагазинах либо изготавливается самостоятельно из стандартной сетки.

Вам нужна замена колодок тормозных спереди? смотрите инструкцию в этом материале https://zamenarenault.ru/duster/tormoznaya-sistema/menyaem-tormoznye-kolodki.html

Для ее скрытия на фоне радиаторной решетки Рено Дастера сетка окрашивается в черный цвет либо тонируется под цвет кузова. Этот апгрейд позволяет сохранить радиатор в чистоте и заставит его работать без закипания. А сама решетка радиатора выглядит аккуратно.

Многие владельцы автомобилей хотят произвести утепление на зиму. Для этой цели снимается решетка радиатора, о том, как снять ее, вы уже узнали. Итак, чтобы произвести утепление на зиму, под решетку устанавливается не сеточка от загрязнений, а специальный утеплитель.

Добавим, что утеплить таким образом авто можно собственноручно, главное подобрать качественный утеплитель, который стоит не дорого, а также знать как снять решетку, понадобятся и соответствующие инструменты. При таком тюнинге решетка радиатора внешне не меняется.

Решетка радиатора — как снять и заменить защиту

Способы демонтажа

Крупные ячеи воздухозаборников приводят к попаданию внутрь мошкары и мелких камней из-под колес едущего впереди транспорта. Конструкторы Рено Дастер не считают это недостатком и не работают над устранением проблемы. Поэтому автомобилистам приходится решать задачу без участия дилеров компании. Для этого требуется проводить демонтаж и устанавливать дополнительную мелкоячеистую сетку.

Перед тем как снять решетку радиатора, механики советуют подготовить подстилку из мягкого полотна, на которую кладется демонтированная деталь. Причина — уязвимость покрытия перед механическими повреждениями. Твердые частицы способны поцарапать защитную поверхность.

Демонтаж выполняется 2 способами:

• стандартным, когда снимается узел в сборе;
• «быстрым», состоящим в отдельном снятии решетки.

Вторая методика — рискованное мероприятие

Предельная осторожность — залог благополучного результата

Вместе с бампером

1. По обе стороны замка капота размешены болты, удерживающие бампер на верхнем участке корпуса. Ключом Т30 крепежные элементы откручиваются.
2. У колесных арок под противотуманными фарами отвинчивается 5 шурупов. Потребуется приложить усилие, т.к. из-за постоянного контакта с водой и солью металл подвергается коррозии.
3. В последнюю очередь раскручиваются и снимаются болтовые крепления с передней части бампера, приближенные к автомобильному днищу. Боковые вертикальные крепежи не препятствуют демонтажу, их затрагивать не стоит.
4. Поддев с внутренней стороны рукой, конструкцию аккуратно снимают с пластиковых защелок. Пользоваться металлическими инструментами не рекомендуется, чтобы не повредить покрытие или полностью не разрушить пластик.
5. Уложив демонтированный бампер на коврик или мягкое полотно, откручиваются болты, удерживающие радиаторную решетку.

Легкий способ

Опасность заключается в том, что для выполнения раздельного демонтажа потребуется отгибание пластиковой детали

Чересчур сильный нажим или другое неосторожное движение приведет к поломке

В первую очередь отвинчиваются 4 верхних болта на участках крепления к бамперу

С предельной осторожностью решетка отгибается вперед.
На одной линии с центром эмблемы компании зафиксированы саморезы. Для доступа к крепежам применяется гибкая отвертка.
После откручивания саморежущих винтов выступы аккуратно выводятся из пазов.
Центральный «рог» отводится в верхнем направлении

Осторожно наклоняя и постепенно выдвигая решетку вперед, добиваются отщелкивания пластиковых фиксаторов.

Демонтаж завершается извлечением детали из бамперного узла.

Как снимается и утепляется радиатор для Рено Дастер
