Ремонт и замена суппорта: подробная инструкция
Замена направляющих суппорта Рено Логан – непростая задача даже для автовладельцев с опытом ремонта. Мы настоятельно рекомендуем доверить дело специалистам, если вы чувствуете неуверенность в собственных силах. В противном случае, приступайте к ремонту, следуя описанному далее алгоритму:
- Подготовьте необходимый набор инструментов. Мы описали его в предыдущем пункте.
- Пока автомобиль находится на земле, а его колеса – под давлением от массы транспортного средства, снимайте болты. Затем используйте домкрат, чтобы поднять рабочую сторону авто.
- Выжмите педаль тормоза и зафиксируйте ее в положении «в пол». Если под рукой нет подходящего груза, попросите помощи товарища.
- Полностью снимите тормозные колодки и частично тормозной шланг системы. Сорвите его, но не полностью. Колодки крепятся на 13 мм болты, поэтому воспользуйтесь заготовленным ключом на «13».
- При помощи торцевого ключа на «18» снимите два болта, которые удерживают суппорт. Откручивание данного элемента часто вызывает сложности, поэтому используйте подготовленную трубу. Она выступит в качестве рычага.
- Суппорт в купе с тормозным диском подлежит демонтажу. Если речь идет о ремонте суппортов Рено Логан, тормозной шланг можно оставить на месте, лишь убрав в сторону. При замене суппорта снимите шланг. Его предстоит заменить в комплексе.
- При замене также не помешает прокачать тормозную систему. Под «прокачкой» понимается очистка системы от отработки и замена тормозной жидкости. В разделе о Рено Логан вы найдете подробную инструкцию, как это сделать.
- Если суппорт сохранил удовлетворительный внешний вид, а его поломка подлежит починке, следуйте следующим этапам:
- Удалите манжету поршня суппорта.
- Установите между поршнем и кожухом колодку из бруса. После того как упор установлен, надавите с усилием на поршень, чтобы демонтировать его.
- Элементы в разобранном виде подлежать внимательному осмотру. Повреждения на внешней или внутренней стороне вынуждают вас выполнить замену суппорта. Если все в порядке – продолжайте работу.
- Из углубления в цилиндре нужно достать уплотнители.
- Приготовьте этиловый спирт и глубокую посудину, которую не жалко. В ней вам предстоит отмыть деталь от грязи, накипи масла и пр. загрязнений.
- Верните в цилиндр новый уплотнитель, а затем – манжету.
- Когда начнете проводить обратную сборку механизма, протрите все детали смазкой направляющих суппорта Рено Логан жидкостью для лучшего хода.
На этой ноте ремонт и работы по замене суппорта считаются оконченным. Все, что остается сделать, это провести сборку механизма. Для этого потребуется:
- Верните на место трубку тормозной системы к суппорту.
- Снимите груз с педали тормоза или попросите товарища отпустить ее.
- Ослабьте давление на штуцер, чтобы тормозная жидкость отправилась по трубке. Когда давление в герметичной системе нормализуется, проверните штуцер.
- Верните суппорт в положение на ступицу, после чего затяните все крепежные болты.
- Установите в горизонтально-параллельное положение тормозные колодки.
- Установите на место колеса и спустите автомобиль с домкрата.
Необходимый инструмент для замены
Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:
- Отвёртка
- Плоскогубцы
- Комплекты гаечных ключей и головок
- WD-40
- Домкрат и противооткатные устройства
- Новые колодки
Без WD-40 никуда! Может потребоваться преобразователь ржавчины
Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом
Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки
Подробная инструкция
В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».
Снимаем колпачок задней ступицы
Откручиваем ключом на 30 гайку
Выбиваем молотком тормозной барабан (или используем съёмник)
После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.
Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка
После чего вынимаем опорную стойку колодки из отверстия.
Аккуратно поддеваем отвёрткой
Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).
Снимаем штифт
Затем снимаем нижнюю (стягивающую колодки) пружину.
И в последнюю очередь снимаем трос ручника.
Тянем его!
Дальше демонтируем старые колодки.
Осторожно снимаем колодки
Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).
Отсоединяем планку
Осмотр тормозной системы колеса
Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания
Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса
Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов
Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.
Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.
Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.
Ура! Установили новые колодки, наконец-то. Собираем всё обратно
Точно такой же порядок действий необходимо выполнить и на втором колесе.
Настройка ручника и проверка работы системы
После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.
Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.
СОВЕТ!
В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.
Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.
Технология замены передних тормозных колодок своими руками
Конечно, большинство автолюбителей стараются доверить этот процесс специалистам, которые работают на хороших станциях технического обслуживания и различных автосервисах, прекрасно понимая важность этих элементов. Тем не менее, для тех людей, у которых есть свободное время, уверенность в себе и желание сэкономить, существует инструкция, позволяющая выполнить замену тормозных колодок на Рено Сандеро и Рено Логан самостоятельно, то есть в домашних условиях. Естественно, что изначально необходимо поставить транспорт на ровную поверхность и надежно его зафиксировать, так как потребуется снятие передних колес, что всегда повышает уровень опасности любого ремонтного процесса
Естественно, что изначально необходимо поставить транспорт на ровную поверхность и надежно его зафиксировать, так как потребуется снятие передних колес, что всегда повышает уровень опасности любого ремонтного процесса.
Фото инструкция:
Сама дальнейшая процедура состоит из следующих важных этапов:
- Частично снизить уровень жидкости, которая находится в системе гидропривода. Сделать это можно за счет использования обычного медицинского шприца.
- Снять первое переднее колесо. Утопить тормозной поршень, сдвигая обычной отверткой колодку в сторону диска.
- Открутить нижний крепежный болт. Для этого процесса потребуется одновременное применение двух ключей на 13 и 17.
- На суппорте есть откидная часть. Воспользоваться этим моментом, чтобы получить полный доступ к колодкам.
- Демонтировать старые изделия.
- Перед установкой новых колодок необходимо тщательно очистить все доступные части от загрязнений, а также проверить состояние пыльников из резины, которые стоят на пальцах автомобильных суппортов. Сами пальцы рекомендуется обработать специальной смазкой.
- Для монтажа новых элементов потребуется еще раз утопить поршень тормозной системы.
- Аналогичный процесс повторяется и для второго колеса автотранспорта.
Перед эксплуатацией важно проверить уровень тормозной жидкости и, в случае необходимости, восполнить ее
Важно понимать, что на первых нескольких сотнях километров обновленная система будет притираться, поэтому следует использовать тормоза крайне осторожно
Ремонт и замена суппорта: подробная инструкция
Замена направляющих суппорта Рено Логан – непростая задача даже для автовладельцев с опытом ремонта. Мы настоятельно рекомендуем доверить дело специалистам, если вы чувствуете неуверенность в собственных силах. В противном случае, приступайте к ремонту, следуя описанному далее алгоритму:
- Подготовьте необходимый набор инструментов. Мы описали его в предыдущем пункте.
- Пока автомобиль находится на земле, а его колеса – под давлением от массы транспортного средства, снимайте болты. Затем используйте домкрат, чтобы поднять рабочую сторону авто.
- Выжмите педаль тормоза и зафиксируйте ее в положении «в пол». Если под рукой нет подходящего груза, попросите помощи товарища.
- Полностью снимите тормозные колодки и частично тормозной шланг системы. Сорвите его, но не полностью. Колодки крепятся на 13 мм болты, поэтому воспользуйтесь заготовленным ключом на «13».
- При помощи торцевого ключа на «18» снимите два болта, которые удерживают суппорт. Откручивание данного элемента часто вызывает сложности, поэтому используйте подготовленную трубу. Она выступит в качестве рычага.
- Суппорт в купе с тормозным диском подлежит демонтажу. Если речь идет о ремонте суппортов Рено Логан, тормозной шланг можно оставить на месте, лишь убрав в сторону. При замене суппорта снимите шланг. Его предстоит заменить в комплексе.
- При замене также не помешает прокачать тормозную систему. Под «прокачкой» понимается очистка системы от отработки и замена тормозной жидкости. В разделе о Рено Логан вы найдете подробную инструкцию, как это сделать.
- Если суппорт сохранил удовлетворительный внешний вид, а его поломка подлежит починке, следуйте следующим этапам:
- Удалите манжету поршня суппорта.
- Установите между поршнем и кожухом колодку из бруса. После того как упор установлен, надавите с усилием на поршень, чтобы демонтировать его.
- Элементы в разобранном виде подлежать внимательному осмотру. Повреждения на внешней или внутренней стороне вынуждают вас выполнить замену суппорта. Если все в порядке – продолжайте работу.
- Из углубления в цилиндре нужно достать уплотнители.
- Приготовьте этиловый спирт и глубокую посудину, которую не жалко. В ней вам предстоит отмыть деталь от грязи, накипи масла и пр. загрязнений.
- Верните в цилиндр новый уплотнитель, а затем – манжету.
- Когда начнете проводить обратную сборку механизма, протрите все детали смазкой направляющих суппорта Рено Логан жидкостью для лучшего хода.
На этой ноте ремонт и работы по замене суппорта считаются оконченным. Все, что остается сделать, это провести сборку механизма. Для этого потребуется:
- Верните на место трубку тормозной системы к суппорту.
- Снимите груз с педали тормоза или попросите товарища отпустить ее.
- Ослабьте давление на штуцер, чтобы тормозная жидкость отправилась по трубке. Когда давление в герметичной системе нормализуется, проверните штуцер.
- Верните суппорт в положение на ступицу, после чего затяните все крепежные болты.
- Установите в горизонтально-параллельное положение тормозные колодки.
- Установите на место колеса и спустите автомобиль с домкрата.
Устанавливаем новые расходники для системы
Перед выполнением процедуры установки новых тормозных колодок на Рено Сандеро следует использовать домкрат для поднятия машины, при этом фиксация авто должна быть надежной. Затем, используя большую отвертку с плоским острием с определенным усилием отводят колодку на максимально возможное расстояние от диска. После этого снимается нижний болт, фиксирующий крепежный узел колеса передней оси. Применяется для этого ключ рожкового вида №17, придерживающий направляющую деталь. Ключ №13 используется для выкрутки самого болта. После откручивания болтов, необходимо вывернуть корпус суппорта вверх и снять со штатных мест отработанные тормозные колодки. Предварительно следует произвести зачистку поверхностей, где были тормозные колодки и обеспечить сохранность пружин для их распорки. Подобный перечень работ выполняется без проблем самостоятельно, в том числе и на передних колодках. При этом особого опыта и знания технологии выполнения процедуры не требуется. Замена устаревших тормозных колодок непосредственно на новые, совершенно не сложная. Заменить может владелец авто самостоятельно.
Вместо старых запчастей Renault Sandero монтируются новые тормозные колодки, как передние, так и задние, и процесс сборки выполняется в обратной последовательности. Современный рынок автомобильных запасных частей предлагает значительный выбор аналоговых деталей для системы.
Первично производиться снятие колеса на приподнятом авто при демонтаже задних барабанов. Тросик стояночного тормоза Renault Sandero должен быть попущен немного. Применяя широкую плоскую отвертку и молоток, выбивают заглушку из металла, необходимую для защиты фиксирующей гайки. Ключом рожкового типа на 30 выкручивается большая гайка и с использованием специального устройства демонтируется барабан. В этом случае следует исключить возможность разборки подшипников колеса. Иначе его придется заменить. Для демонтажа тормозных колодок с барабана на Рено Сандеро потребуется выполнить поворотные движения, ослабляющие их крепления. Они похожи на дюбеля с резьбой, которые фиксируют колодку на поверхности барабана. Производится развод, например, передних колодок в разные стороны с помощью отвертки и они вынимаются с барабана. Установленные новые запчасти сжимаются пружиной и размещаются в базовых местах. Сборка выполняется в обратной очередности.
Наибольшим спросом пользуются комплектующие тормозные колодки от следующих производителей запасных частей LPR (07490), NK (2739637), ABE (C0P014ABE). Таким образом, выполнена замена соответствующих запчастей. Из материала читателям должно быть понять, как заменить соответственно передние, так и задние колодки.
Неисправности тормозного поршня
Для начала стоит отметить, что не имеет никакого значения, на каком суппорте была обнаружена неисправность. Дело в том, что конструктивно эти детали выполнены одинаково, а значит, имеют одинаковый принцип действия и схожие неисправности. Самая первая и частя неисправность поршня – это плохая герметизация. Она сопровождается утечкой тормозной жидкости и как следствие, снижением эффективности торможения. Главным признаком такой неисправности является то, что при нажатии на педаль тормоза, водитель чувствует сопротивление педали, но торможения не происходит, либо оно происходит медленно.
Замена тормозных колодок тормозного механизма передних колес
Колодки заменяем при износе накладок, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.
Колодки нужно заменять комплектом из четырех штук, по две на каждую сторону.
Потребуются ключи на 13, 17 и отвертки
Снимаем переднее колесо
Выкручиваем болт крепления нижнего направляющего пальца суппорта
Поднимаем суппорт вверх
Снимаем с направляющей наружную тормозную колодку

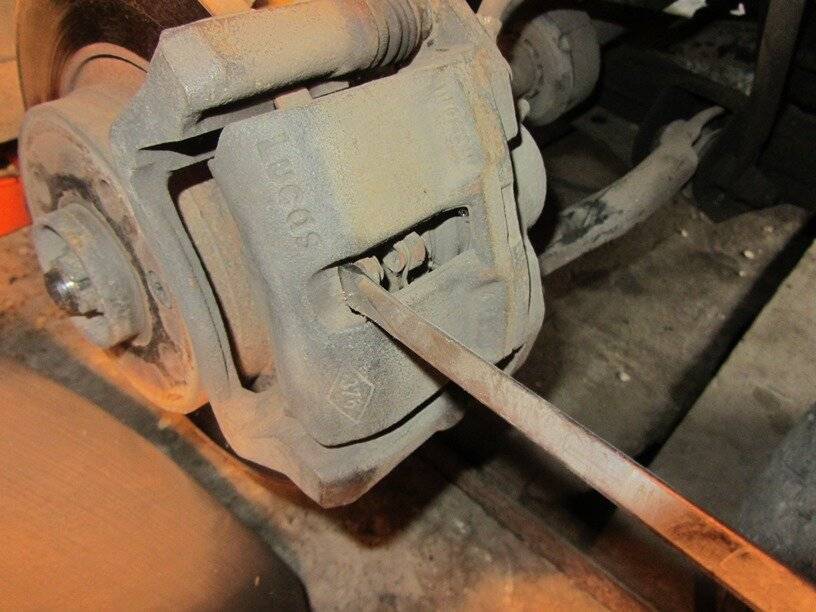

Опускаем суппорт на место и утапливаем поршень рабочего цилиндра, вставив между суппортом и тормозным диском отвертку, сдвигая суппорт наружу.
Откидываем суппорт вверх и извлекаем из направляющей внутреннюю тормозную колодку.
Смазываем консистентной смазкой направляющие пальцы суппорта, для этого
Вынимаем направляющий палец
Смазываем его консистентной смазкой.
Устанавливаем палец в направляющую колодок в обратном порядке.
Если чехлы направляющих испортились их нужно обязательно заменить.
Устанавливаем колодки в направляющие.
Смазываем резьбы болтов направляющих пальцев фиксатором резьбы. Болты затягиваем моментом 34 Нм (3,4 кгс.м).
После этого нажимаем несколько раз на педаль тормоза, чтобы подвести тормозные колодки к диску.
Устанавливаем колесо.
Таким же образом меняем тормозные колодки на другом переднем колесе.
После замены колодок делаем пробный выезд и проверку тормозов.
При первом выезде эффективность передних тормозов может быть снижена из-за того, что новые колодки не притерлись и не прилегают всей поверхностью к тормозному диску.
Замена суппорта передних колес
Для выполнения работы понадобятся ключи на 11, 18.
Снимаем колесо со стороны, выполняемой работы
Ослабляем затяжку тормозного шланга
Выкручиваем два болта крепления направляющей колодок к поворотному кулаку
Снимаем суппорт с поворотного кулака и отсоединяем его от тормозного шланга, свинчивая суппорт с наконечника шланга.
Под шланг устанавливаем емкость для слива тормозной жидкости.
Устанавливаем суппорт в обратной последовательности.
При установке суппорта нужно следить, чтобы шланг был не перекручен.
На резьбу болтов крепления направляющих пальцев наносим анаэробный фиксатор резьбы.
После установки суппорта прокачиваем тормозную систему (Замена тормозной жидкости и прокачка тормозов Рено Сандеро)
Замена тормозного диска
Диски тормозов заменяем при наличии на них глубоких рисок, задиров и других дефектов.
Также заменяем при сильном износе тормозного диска.
Минимально допустимая толщина тормозного диска 10,6 мм для автомобилей с двигателем K7J, K7M.
Для автомобилей с двигателем K4M минимальная толщина диска 17,7 мм.
Если толщина одного из дисков меньше указанного значения, нужно заменять оба диска.
При замене дисков нужно обязательно заменять передние тормозные колодки.
Потребуется ключ Torx T30.
Снимаем колесо со стороны снимаемого диска
Снимаем суппорт в сборе, как описано выше, только не отсоединяем тормозной шланг и подвязываем суппорт к пружине подвески.
Выкручиваем два винта крепления тормозного диска к ступице переднего колеса.
Снимаем тормозной диск со ступицы
Устанавливаем детали в обратном порядке.
Перед установкой очищаем привалочные плоскости поверхности ступицы и диска от ржавчины и окалины.
Если устанавливаете прежний диск, удалите напильником буртики на его рабочей поверхности.
Замена передних колодок
На Logan устанавливались разные суппорта – если в первом поколении были классические плавающие суппорта, известные склонностью к закисанию направляющих, то Logan 2 получил модифицированные суппорта ATE (фирменное обозначение – «тип TEVES»). Процесс замены колодок на них различается:
На «Логанах» первого поколения нужно, утопив поршень в суппорт мощной отверткой или монтировкой, отвернуть болт одной из направляющих, удерживая ее за головку ключом «на 15». После этого суппорт откидывается на второй направляющей, колодки извлекаются из пазов скобы. Мы, однако, рекомендуем снять обе направляющие, очистить и заменить на них смазку.
На Logan 2 нужно сначала снять наружную пружину, прижимающую внешнюю колодку, затем вытащить заглушки направляющих. Сами направляющие глубоко утоплены и выворачиваются шестигранником 7 мм. Суппорт снимается со скобы полностью.
Видео
Характеристики узла
Качественный суппорт способен не только гарантировать вашу безопасность на дороге, но и продлить срок службы системы в целом. Чтобы обеспечить максимальную надежность и быстродействие системы торможения в Рено Логан, следует подбирать детали со следующими характеристиками:
Уточните у продавца или почитайте отзывы о производителе перед покупкой. Главным признаком качества суппорта Рено Логан является отсутствие деформации при воздействии высокой температурой.
Как и любая деталь в автомобиле, суппорт имеет свойство ломаться, изнашиваться, получать механические повреждения. Не всегда это заметно, но о диагностике поговорим далее
При возникновении сомнений на счет целостности тормозной системы обратите внимание на следующие признаки, сигнализирующие о вероятных проблемах с суппортом:
Как видите, достаточно просто определить поломку суппорта или рядом стоящего узла. Если выполняется одно или несколько из вышеописанных действий, рекомендуется отвезти автомобиль на ТО в сервисный центр или выполнить диагностику самостоятельно. Здесь вы должны выбрать, что лучше. Мы рекомендуем новичкам и автолюбителям сразу обращаться в мастерскую. Это позволит не упустить важные моменты в техническом осмотре или поставить неверный диагноз. Опытные автовладельцы могут вполне успешно определить поломку суппорта даже на глаз. Так или иначе, это залог успешной замены суппорта в Рено Логан.
Описание и принцип работы суппорта
Конструкция этого элемента тормозной системы имеет схожую структуру для большинства автомобилей. Рено Логан – тому не исключение. В момент нажатия водителем на педаль тормоза в тормозной магистрали происходит повышение давления внутри трубок. За счет этого пропускная сила давит на поршень, заставляя суппорт воздействовать на тормозные колодки. Последние расположены с обеих сторон тормозного диска, поэтому сдавливание способно в короткий промежуток времени остановить автомобиль полностью.
Устроен суппорт следующим образом: несколько поршней, соединенных между собой гидравлической системой, которые крепятся напрямую к тормозным колодкам. В зависимости от моделей, конечно же, может меняться принцип крепления. Что касается общих особенностей конструкции, то они неизменны для большинства моделей авто.
