Ремонт карданного вала «Рено-Дастер 4х4» (Renаult Duster 4×4)

Симптомы повреждения

Владелец Renault должен насторожиться, если появляется характерный скрежет, стук или вибрация. Усиление посторонних звуков при увеличении скорости свидетельствует о необходимости замены вала или крестовины. Однако срочности в таком ремонте нет. Специалисты уверены, что ездить без кардана можно. Если нет возможности устранить неисправность, то рекомендуется снять кардан и ездить без него.

Осмотр машины позволит выявить проблему в течение 5-10 минут. Отсутствие эстакады не является препятствием. Можно использовать домкрат или заехать на яму в гараже.

Первоначальный осмотр карданного вала включает в себя проверку состояния:

  • креплений и их затяжки;
  • уплотнителей;
  • шлицевых соединений;
  • подшипников.

Необходимо убедиться в отсутствии люфта в шарнирах.

Другие материалы раздела

Снятие и установка переднего амортизатора
Проверка технического состояния амортизаторов
Снятие и установка заднего амортизатора
Проверка технического состояния
Задний редуктор
Задняя подвеска
Проверка технического состояния задней подвески
Проверка технического состояния карданнойпередачи
Карданная передача
Замена карданной передачи
Передняя подвеска
Проверка технического состояния передней подвески
Пружины подвесок
Замена пружин передней подвески
Замена пружин задней подвески
Рычаг передней подвески
Рычаг переключения передач
Снятие и установка рычага, замена шаровой опоры
Рычаги задней подвески
Замена заднего поперечного рычага
Снятие и установка переднего поперечного рычага
Снятие и установка продольного рычага
Сальники
Система курсовой устойчивости
Стабилизатор поперечной устойчивости
Замена стоек стабилизатора поперечной устойчивости
Стойка задней подвески
Стойка передней подвески
Проверка уровня масла в заднем редукторе
Замена масла в заднем редукторе
Трансмиссия

Симптомы поломки крестовины кардана Дастер

Важную роль в передаче крутящего момента к задним колёсам Renault Duster 4×4 играет крестовина карданного вала. Она обеспечивает подвижное соединение узлов, гасит сопротивление и сообщает вращение задней оси. Название детали соответствует форме – четыре игольчатых подшипника расположены на двух перпендикулярных осях, внешне напоминающих крест. Во время передвижения Дастер, механизм испытывает значительные нагрузки, поэтому изготавливается только из высококачественных легированных сталей.

Ремонт кардана Рено Дастер почти всегда сводится к замене крестовины, последующей отцентровке. О проблеме расскажут следующие признаки:

  • вибрация, исходящая от кардана;
  • скрип из-под днища при ускорении;
  • явственно ощущается биение в ходовой;
  • при трогании с места слышатся стуки.

Кардан Duster

Renault Duster оснащается двумя карданными валами, что соответствует числу мостов. Данный элемент относится к отрытому типу. Карданный вал имеет шлицевые соединения и шарниры. На передние и задние мосты устанавливаются различные карданы. Поэтому при замене элементов необходимо учитывать данный факт.

Карданы отличаются следующими характеристиками:

  1. Размеры. На переднем мосту устанавливается вал с более короткой трубой.
  2. Число соединений. В некоторых модификациях французского кроссовера сзади устанавливается промежуточный вал с отдельными хомутами и крестовинами.
  3. Конструкция. Чаще на переднем мосту устанавливается пустотелый вал, а сзади — цельностальной.
  4. Особенности комплектующих. В каждом кардане используются собственные (отличные друг от друга) крестовины.

По сути, кардан представляет собой две разноразмерные трубы, изготовленные из стали и имеющие тонкие стенки. Между данными элементами находится шарнир. По бокам стальных труб находятся фланцы. С помощью последних деталь соединяется с распредкоробкой и редуктором.

На концах кардана также располагаются шарниры с двумя вилками. Одна из них обеспечивает крепление с трубой. Вторая вилка соединяется с фланцем. Крестовина с четырьмя игольчатыми подшипниками, которые отвечают за угловое изменение при передаче крутящего момента, крепит между собой обе вилки.

Ввиду того что данная деталь входит в состав системы, обеспечивающей движение автомобиля, но при этом часто ломается, возникает вопрос, можно ли ездить без кардана. В действительности подобные неисправности не оказывают принципиального влияния на возможности передвижения кроссовера.

Однако в случае поломки кардана у Рено Дастер компонент необходимо заменить. Последствия неисправности носят различный характер: от ошибок, появляющихся при пробуксовке колес, до выхода из строя коробки передач.

Как устроена крестовина Рено Дастер 4х4

Теоретически, эти валы могли бы быть изготовлены из стальных стержней, но в этом случае они серьезно увеличили бы общую массу автомобиля, поэтому их основу составляют тонкостенные трубы. Причем, диаметры этих труб различны – их величины, равно как и длины элементов кардана, определяют число передачи крутящего момента для обеспечения необходимой скорости вращения валов. Последняя не должна превышать максимально возможную.

Важно! Максимальная скорость вращения кардана определяет максимально возможную скорость автомобиля. Чтобы ее увеличить в Рено Дастер, и применяется конструкция из двух карданных валов

От сбалансированности карданных валов напрямую зависит плавность хода автомобиля. Дисбаланс, по той или иной причине возникающий в кардане, приводит к появлению вибрации, которая распространяется на всю ходовую часть. Даже если она невелика и неощутима в салоне, ходовые свойства автомобиля ухудшаются, а скорость износа его деталей значительно увеличивается.

Изначально балансировка карданов осуществляется на заводе в процессе сборки автомобиля, однако износ элементов этого механизма и полученные им в процессе эксплуатации механические повреждения способны серьезно повлиять на качество центровки. Поэтому при каждом ремонте карданного вала, особенно, если тот осуществляется с заменой каких-либо деталей (в частности, замена крестовины карданного вала Рено Дастер), в обязательном порядке осуществляется балансировка этого элемента.

Что влияет на срок службы узла

Причины поломок могут быть как банальные – например, износ из-за выработки ресурса, так и специфические – нехватка водительского опыта у автолюбителя.

Среди самых частых причин мастера выделяют:

  • наезды на препятствия на высокой скорости, а также резкие старты с места;
  • неровные дороги (частая езда по ним в несколько раз быстрее выводит кардан из строя);
  • отсутствие смазки в местах соединений.
  • износились крестовины, подшипники, уплотнители.

Отдельно стоит сказать об установке кардана после его выхода из строя. В этом отношении имеется риск:

  • приобрести и установить детали с браком, бывшие в употреблении или разбалансированный вал.
  • воспользоваться услугами мастеров, не дающих гарантию на свои услуги. Хуже всего, если это самоучки, не имеющие ни опыта, ни оборудования.

Важно! Покупая вал или комплектующие через третьи руки, на рынке или в Интернете, имеется серьезная опасность потратить деньги впустую. Кардан может быть установлен и даже проработать какое-то время, однако в скором времени брак обязательно появиться и вместо мнимой экономии вы получите дополнительные расходы и потерю времени

Подвесной кардана: признаки неисправности и причины

Кроме постоянных высоких нагрузок, подшипник карданного вала также активно изнашивается по причине неудовлетворительного состояния дорог на территории СНГ и перегрузок самих автомобилей.

Езда по бездорожью, перевозка тяжелых грузов, агрессивная среда и тяжелые условия эксплуатации приводят к тому, что подвесной кардана выходит из строя намного раньше положенного срока.

Диагностировать подвесные подшипники при возникновении неисправностей можно по ряду характерных признаков:

  • при движении авто заметна сильная вибрация;
  • во время работы в области кардана подшипник издает гул, скрежет и т.п.;

Например, при активном старте с места слышен гул, далее при движении в области кардана что-то стучит, вибрация передается на кузов. Это явно указывает на проблемы с карданной передачей.

Указанные симптомы могут проявляться в результате износа резиновой подушки подшипника. Еще нередко гул подшипника кардана может появиться в морозы или при сильной жаре. Также нельзя исключать сильное загрязнение детали, перегрузки, ошибки при ремонте и установке. Как правило, это основные факторы, приводящие к повышенной нагрузке на кардан с последующей поломкой подшипника.

Отдельно добавим, что иногда сам подшипник даже после замены может быстро выйти из строя, так как нельзя исключать брак детали (среди дешевых аналогов встречается достаточно часто). То же самое можно сказать о детали, которая изначально имеет низкое качество. Результат- появление признаков поломки даже у относительно «свежего» подшипника.

Ремонт

Первичный осмотр

Первичный осмотр позволяет выявить место, где возникла проблема. Чтобы оценить состояние кардана и крестовины, Дастер необходимо установить на эстакаде и приподнять на домкрате так, чтобы колеса могли свободно вращаться.

В ходе первичного осмотра нужно обратить внимание на следующие аспекты:

  • текущее состояние и прочность затяжки креплений;
  • состояние подшипников и уплотнителей (отсутствие видимых дефектов);
  • состояние соединения шлицев;
  • наличие люфта у шарниров.

Крестовина кардана Duster

На кардане у Рено Дастер используется крестовина, размеры которой составляют 19х55,2 (нередко пишут 55,5), следующих марок:

Крестовина 19×55 сравнительно часто имеет производственный брак, наличие которого можно проверить при покупке. Для этого деталь нужно положить на ровную поверхность. Далее необходимо взять крестовину двумя пальцами за противоположные концы и пошатать. Аналогичную манипуляцию следует провести в отношении других частей детали. Отсутствие люфта (крестовина не шатается) свидетельствует о том, что продукт выпущен без дефектов.

Демонтаж и ремонт

Чтобы снять проблемную деталь, необходимо выполнить несколько действий:

  1. Помечаются места расположения фланцев ведомого вала и вилок карданных шарниров, электромагнитной муфты. Этим облегчается процесс обратной установки детали. Кроме того, пометки помогают восстановить прежнюю балансировку кардана.
  2. Накидным ключом на «16» выкручивается болт, который фиксирует вилку шарнира к электромагнитной муфте.
  • Провернув кардан, выкручиваются оставшиеся 3 болта.
  • Карданный вал выдвигается вперед, после чего из фланца электромагнитной муфты выводится центрирующий буртик вилки.
  • С помощью проволоки фиксируется шарнир вала к муфте.
  • Ключом на «13» откручиваются 2 болта, которые фиксируют к днищу автомобиля кронштейн промежуточной опоры.
  • Ключом на «16» (потребуется удлинитель) откручиваются болты вилки переднего кардана. Крепления фиксируют деталь к раздаточной коробке.
  • Деталь сдвигается в сторону, и выводится центрирующий буртик. После этого вал можно снимать.

В связи с этим чаще проводят замену крестовины на новую. Для этого необходимо снять стопорные кольца шарнира. Затем нужно демонтировать старую крестовину. Перед монтажом следует защитить посадочные места скользящую вилку.

Если помимо установки новой крестовины потребовала замена подвесного подшипника, автомобиль после завершения работ нужно проверить на наличие вибраций. В случае возникновения последний следует провести отцентровку. Для этого кроссовер устанавливается на подъемник, а крепежные элементы подвесного подшипника ослабляются. Далее водитель запускает мотор и, переключив на четвертую передачу, ускоряется до 100 км/ч. Затем выжимается сцепление и отпускается педаль газа. В конце нужно дождаться полной остановки колес, после чего можно выключать двигатель.

Таких манипуляций обычно бывает достаточно для того, чтобы отцентровать детали. В случае если вибрация продолжает беспокоить, необходимо проверить правильность установки кардана.

Когда проблема кроется в шлицевых соединениях (наблюдается люфт), ремонт осуществляется в несколько этапов. Сначала снимается кардан. После этого шлицы разъединяются и очищаются от загрязнений. В завершении с помощью специального штуцера заливается смазка. При сильной изношенности шлицов потребуется полная замена карданного вала.

Ремонт кардана

Судя по отзывам водителей, ездящих на полноприводных Рено Дастер, карданный вал здесь не самый долговечный. Конечно, если эксплуатировать кроссовер в городе, редко съезжать с асфальта, то проблем может и не быть.

Производитель не предусматривает отдельную замену какого-то из этих узлов.

Карданный вал Дастер сконструирован неразборным, а цена его может существенно ударить по карману. Если всё-таки решились на замену, готовы купить новую карданную передачу, вот артикул оригинального: 320003602R. В качестве альтернативы можно приобрести такой: GKN-Spidan 28141. Однако гаражные умельцы всё-таки научились делать ремонт кардана, меняя износившиеся части.

Крестовины

Как уже было сказано выше, крестовины карданного вала Рено Дастер 4х4 не отличаются долговечностью. Вдобавок к этому в них закладывают мало смазки. Чтобы продлить срок службы этой детали, на тематических форумах советуют регулярно (3-4 раза в год) проводить их обслуживание, обрабатывая снаружи молибденовой смазкой Hi-Gear HG5531. Сильно это вряд ли поможет, но хуже точно не будет. При выходе из строя крестовин полного привода Duster можно поколхозить с их заменой, сдать кардан на ремонт или заменить его целиком.

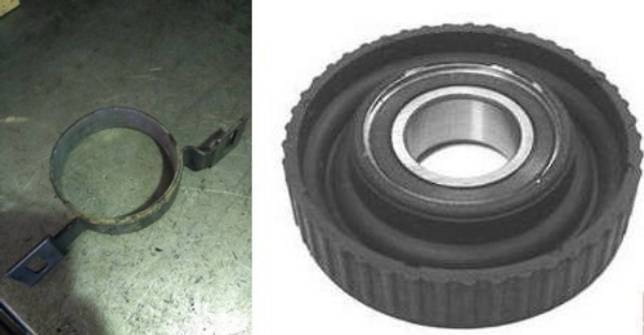

Подвесной подшипник

Эта деталь доставляет проблемы не так часто и отдельная замена при наличии некоторых навыков возможна.

Оригинальный подвесной подшипник Рено Дастер дорог (артикул 397740385R), но есть хорошая замена, которая обойдётся значительно дешевле: LEX РР4630 или Febest RNCBDUST. Ремонт можно сделать ещё бюджетнее, если отдельно купить подвесную опору карданного вала (FEBI 08173) и подшипник (FAG 6006RSR). Но в этом случае придётся дорабатывать крепление основной обоймы. Можно поступить по-другому: от снятого штатного крепежа аккуратно отсоединить резиновую обойму, запрессовать на её место новую с подшипником от фирмы VTR (артикул VW6001R).

Как отремонтировать кардан на Рено Дастер

Владельцы автомобилей нередко сталкиваются с поломкой карданного вала. В среднем проблема возникает после прохождения 70 тыс. км. Марка машины является определяющей при восстановлении бесперебойной работы транспортного средства. Как осуществить ремонт кардана Дастера, не обращаясь к специалистам, знают немногие.

Кардан на Renault Duster

Данная запчасть работает интенсивно, поэтому может выйти из строя в любой момент. Исключение составляют новые авто. Фактический износ наступает при постоянном использовании транспортного средства в течение 3-4 лет.

Симптомы повреждения

Владелец Renault должен насторожиться, если появляется характерный скрежет, стук или вибрация. Усиление посторонних звуков при увеличении скорости свидетельствует о необходимости замены вала или крестовины. Однако срочности в таком ремонте нет. Специалисты уверены, что ездить без кардана можно. Если нет возможности устранить неисправность, то рекомендуется снять кардан и ездить без него.

Осмотр машины позволит выявить проблему в течение 5-10 минут. Отсутствие эстакады не является препятствием. Можно использовать домкрат или заехать на яму в гараже.

Первоначальный осмотр карданного вала включает в себя проверку состояния:

  • креплений и их затяжки;
  • уплотнителей;
  • шлицевых соединений;
  • подшипников.

Необходимо убедиться в отсутствии люфта в шарнирах.

Проблема с крестовиной

Производитель гарантирует работу кардана Дастера до 500 тыс. км пробега. Владельцы называют основной проблемой валов поломку крестовины. Продлить срок службы изделия получится, если аккуратно водить авто.

  • на высокой скорости наезжать на препятствия;
  • резко стартовать с места;
  • передвигаться по неровностям.

В оригинальном каталоге запчастей Рено отсутствует такая запчасть как крестовина и отдельно не поставляется. По замыслу инженеров при выходе из строя крестовин нужно менять карданный вал в сборе. Но существуют альтернативные производители. Кардан Renault Duster снабжается крестовиной 19*55,2 марок Zekkert, GKN, Febest, GMB. По мнению автовладельцев, на замену подходят российские запчасти марки FLO и итальянские Sicit.

Бракованная деталь проявит себя в самом начале работы посторонним шумом при движении. Часто шума может и не быть, но при скорости выше 60 км/час появляются довольно сильные вибрации. Об изношенном изделии владелец узнает по тем же звукам.

Описание ремонта

После обнаружения неисправности следует найти замену испорченной детали. Если она имеет брак или пришла в негодность, требуется новая запчасть. Устанавливать бывшее в эксплуатации изделие не рекомендуется. Оно может повлиять на срок службы вала, заметно его уменьшив.

Поскольку новый карданный вал стоит дорого, сначала нужно заменить крестовину или подвесные подшипники. Это может решить проблему. Найти инструменты для ремонта Renault Duster 4х4 несложно.

Демонтаж элемента

На этом этапе важным является не сам демонтаж, а нанесение на лист бумаги схемы установки с обозначением всех посадочных креплений крестовины.

Дальнейшие работы проводятся в следующей последовательности:

  1. Фотографирование карданного вала.
  2. Нанесение пометок на места расположения вилок шарниров, фланцев вала и муфты.
  3. Выкручивание болта, который присоединяет вилку к муфте.
  4. Проворачивание вала и откручивание оставшихся 3 болтов.
  5. Выдвижение кардана вперед.
  6. Вывод центрирующего буртика вилки из фланца электромагнитной муфты.
  7. Откручивание 2 болтов кронштейна промежуточной опоры.
  8. Отсоединение детали от раздаточной коробки.
  9. Извлечение кардана.
  10. Извлечение старой крестовины выбиванием или с использованием специального съемника.

Ремонт или замена

Установку новой запчасти начинают с развертки и смазывания посадочных мест. После чего ее закрепляют на основной детали с использованием гидравлического пресса.

Некоторые автовладельцы считают, что проделав работу по снятию кардана, необходимо заменить не только крестовину, но и подвесной подшипник. В нем часто обнаруживают люфт, который приводит к шуму.

Наличие вибраций после завершения ремонта вынуждает собственника проводить балансировку вала.

Конечно же лучше заменить карданный вал в сборе, как рекомендуют дилеры. Вопрос только в цене. Менять крестовины в два раза дешевле, но есть проблемы с качеством не оригинальных запчастей и с их качественной запрессовкой. Часто бывает так же что из-за несвоевременного обращения выходят из строя не только крестовины, но и посадочные места. В таком случае только замена вала в сборе.

Цены на балансировку

Существует целый ряд причин, по которым вам следует обратиться именно к нам:

  • Оснащение нашей мастерской самым современным высокоточным оборудованием, прошедшим обязательную сертификацию и калибровку. Мы балансируем с минимальной погрешностью!
  • Огромный опыт работы и высокая квалификация мастеров позволяют работать даже с карданными валами для специализированной техники и решать сложнейшие производственные задачи.
  • Возможность работы с любыми моделями и марками автомобилей, независимо от года выпуска и специализации.
  • Максимальная оперативность в решении поставленных задач. Как правило, балансировка карданного вала у нас производится в течение получаса. Такое же количество времени отведено на снятие и установку. Это значит, что уже через час-полтора вы сможете покинуть автосервис на автомобиле с полностью исправным карданом.
  • Мы даем гарантию на балансировку, что позволяет вам быть уверенным в том, что автомобиль будет работать исправно.
  • При необходимости мы предоставляем любые отчетные документы, заказ-наряды, чеки и все, что может потребоваться для вас или вашей организации.

Записаться на балансировку можно, связавшись с нашими специалистами по телефону.

Признаки поломки крестовины кардана

Опытному водителю, хорошо знающему свою машину, обычно не составляет труда заметить даже самое незначительное изменение в работе автомобиля, однако проблемы, связанные с карданом, зачастую становятся заметными, когда уже слишком поздно. Специалисты отмечают, что легче всего определить поломку крестовины можно по звуку. Сам водитель не всегда может его услышать, поэтому проверять автомобиль лучше вместе с помощником, находящимся вне салона. О чем же должны сообщить следующие звуки:

  • Удары и стуки при включении коробки передач явно указывают на то, что крестовина неисправна. Ее неспособность удерживать вал создает перекос – люфт, который и является причиной резких ударов.
  • Скрип при движении или ускорении может быть следствием деформации подшипника крестовины. Если не провести срочную замену, дальше шарнир будет только разрушаться.
  • Вибрация ходовой части может быть проявлением многих неисправностей, но самая частая – это износ подшипников крестовины.
