Способы проверки исправности катушки зажигания (искрой, мультиметром)

Виды катушек зажигания на легковом автомобиле

В зависимости от модели авто и марки двигателя устанавливаются разные катушки зажигания (КЗ), они могут быть в различном исполнении:

• цилиндрической формы;
• сдвоенные;
• монолитные (на четыре цилиндра);
• в виде отдельного модуля на каждый цилиндр ДВС.

Цилиндрические КЗ в основном ставились на автомобили прошлых лет, сейчас такие катушки считаются устаревшей конструкцией. Цилиндрическая КЗ идет одна на четыре цилиндра, она применяется на двигателях с трамблерной системой зажигания. Есть двигатели и с другим количеством цилиндров, но в данном случае мы их не рассматриваем.

Общий модуль представляет собой КЗ, объединенные в один корпус, это устройство обеспечивает подачу искры на четыре цилиндра. Последнее время все чаще применяются раздельные модули зажигания (МЗ), где каждая катушка устанавливается на свой цилиндр, и если мотор 4-цилиндровый, то и КЗ должно быть четыре. МЗ крепится непосредственно на свече зажигания, поэтому в такой системе провода высоковольтные отсутствуют.

Как определить неисправность катушки зажигания и устранить ее?

Выход из строя катушки зажигания приводит к тому, что эксплуатация транспортного средства будет невозможной. Поэтому нашим автовладельцам необходимо знать о том, как производится диагностика и выявляются неисправности катушки зажигания. Каковы признаки, причины и как в домашних условиях произвести ремонт устройства.

Почему на выход катушки не поступает ток или напряжение, как определить, что устройство вышло из строя? Для начала давайте разберемся в причинах неисправностей. Обычно это устройство представляет собой деталь с долгим ресурсом использования, но разумеется, вероятность поломок есть всегда. При регулярном использовании механизма и постоянном прохождении через него тока и напряжения, устройства не только греются, но иногда и горят.

Если ремонт катушки зажигания не дает результатов и устройство просто сгорело, то это, вероятнее всего, вызвано замыканием в системе. Решить проблему возможно, если температура при ее работе составляет менее 150 градусов, однако если она выше, то катушки горят бесповоротно (автор видео – Полезный Китай).

Одной из основных причин возникновения неисправности являются проблемы с питанием, током и напряжением, которые исходят от бортовой сети. Из-за постоянных перепадов устройство будет работать нестабильно. Уровень напряжения, к примеру, должен составлять не менее 11.5 вольт. В том случае, если аккумуляторная батарея используется долгое время, это может привести к снижению уровня напряжения, поскольку производительность АКБ падает.

Помимо этого, причиной того, что катушки греются, горят и выходят из строя, может быть неисправный провод системы зажигания. Проблема решается путем замены кабеля. Как показывает практика, часто причинами поломки устройств являются пробои в изоляции – к примеру, через пробой может попасть моторная жидкость или жидкость из омывателя. Если в изоляции действительно имеются пробои, то проблемы могут проявиться в дождливую погоду.

Что касается индивидуальных устройств, то необходимо помнить, что они всегда работают в условиях критических температур. В результате они не реже греются и горят, поскольку ресурс их эксплуатации по факту не особо высокий. Как показывает практика, если такая катушка сгорела, то пытаться починить ее своими руками будет бессмысленно. Отдельные типы индивидуальных устройств подвержены поломкам из-за больших вибраций от ГБЦ.

Устройство катушки зажигания

Отдельно следует выделить свечи зажигания, как одну из причин, по которым нет искры с катушки зажигания. В частности, речь идет о низкокачественных свечах. Дешевые подделки приводят к тому, что слабые катушки со временем греются и горят. В данном случае причинами служат обратные газы, а также пробои в изоляторе, негативно отражающиеся на состоянии прорезиненного наконечника устройства.

Чтобы не выходили из строя катушки – меняйте вовремя свечи!

Признаки поломки

Ниже рассмотрим основные признаки и симптомы неисправностей, в результате которых катушки греются из-за прохождения тока и напряжения через них, горят и сгорают:

1. Время от времени мотор начинает троить, если проблема не решается, провалы проявляются чаще. Иногда провалы могут проявляться на определенных оборотах.
2. Еще один признак – когда водитель резко жмет на педаль газа, может чувствоваться провал мощности.
3. При отсутствии импульса еще одним симптомом неисправности будут сигналы от бортового компьютера. Если на приборной панели загорится лампочка Check Engine, то следует произвести более тщательную диагностику автомобиля своими руками.
4. Само устройство достаточно сильно греется.
5. Если вы запускаете двигатель в холодную погоду, то при попытке запуска агрегат начнет троить. Особенно эти троения сильно проявляются в дождливую погоду.
6. В какой-то момент, если на устройство перестают поступать импульсы в виде тока или напряжения и слабая катушка просто горит, завести двигатель вовсе будет невозможно (автор видео – vassilij pavliuk).

Самостоятельная проверка устройства

Как своими руками починить слабый механизм, если ан него не поступает ток или напряжение либо с катушкой произошла другая неисправность? В первую очередь, необходимо произвести диагностику своими руками.

Снятие или замена катушек зажигания

Для этого понадобятся всего два инструмента: торцевой ключ на 10 мм и крестовая отвертка.

Снятие или замена катушек зажигания

Порядок работы следующий:

1. Отсоединяется аккумулятор.
2. Демонтируется старая запчасть. Для этого отсоединяются все контакты и центральный провод, ведущий к трамблеру. Предварительно делается запись расположения проводов.
3. Откручиваются гайки крепления корпуса. Их можно просто ослабить, тогда прибор легко вынимается.
4. На это место устанавливается новая катушка, гайки затягиваются и подсоединяются обратно все провода.

При выходе из строя одной из катушек перестанут работать сразу два цилиндра, что будет ощущаться гораздо ярче, чем выход из строя одного цилиндра. Поэтому, если проблема возникает в конкретном цилиндре, искать проблему нужно в другом.

Причины выхода из строя катушки зажигания

Рассмотрим причины, почему выходит из строя катушка зажигания.

Естественный износ

Как и все электрические и электронные блоки, бобина имеет определенный ресурс безотказной работы. Средний срок службы катушек зажигания приблизительно семь-десять лет эксплуатации либо 150.000 – 200.000 тысяч пробега. Устройство эксплуатируется в экстремальных условиях при большом перепаде температур, влажности, возможности попадания влаги, грязи, посторонних жидкостей. При этом через первичную обмотку протекают большие токи, во вторичной обмотке формируется высоковольтный импульс.

Электрический пробой

Разберемся, почему пробивает катушку зажигания. Во-первых, со временем в результате действия высоких перепадов температур диэлектрическая изоляция растрескивается, в микротрещины может попасть соленая влага, являющаяся проводником. Для напряжений более 15.000 вольт, формируемых во вторичной обмотке, в качестве проводника выступает даже чистая недистиллированная вода. Во-вторых, в процессе эксплуатации меняются физические свойства диэлектрика, резиновой изоляции наконечников высоковольтных проводов, особенно, сомнительного производства. Высоковольтный пробой может являться причиной установки нештатных высоковольтных проводов, в которых отсутствует распределенное ограничивающее ток сопротивление. Пробой может возникнуть в результате сильного загрязнения, переувлажнения. Даже в случае единичного пробоя в конструкции наступают необратимые изменения, дальнейшая эксплуатация не рекомендуется.

Перегрев

В некоторых автомобилях катушки зажигания установлены непосредственно в верхней части двигателя либо вблизи от нее. В случае, если к их конструкции отсутствует доступ воздуха для естественной вентиляции (такое возможно при установке дополнительного оборудования), может наступить перегрев устройства и выход его из строя.

Механическая нагрузка.

Крепление катушки должно быть штатное. Некоторые автолюбители пренебрегают этим требованиям, «подвешивая» ее на самодельные конструкции.

Износ свечей, высоковольтных проводников

Несмотря на то, что в схеме имеется ограничивающее сопротивление, износ свечей и высоковольтных проводников может вызвать в них электрический пробой. Тогда увеличивается ток нагрузки, бобина может перегреться.

Неисправность реле регулятора напряжения генератора

Иногда приводит к повышению напряжения бортовой сети автомобиля, выходу из строя электронного усилителя (коммутатора).

Неисправность контактной группы замка, электронного коммутатора

Если во время стоянки на катушку постоянно подается напряжение +12 Вольт в случае нештатного замыкания контактной группы замка, устройство может перегреться и выйти из строя. Такая же ситуация возможна в случае неисправности коммутатора.

Чтобы предотвратить преждевременный выход из строя, следует максимально устранить все возможные причины неисправности катушки зажигания в автомобиле.

Проверка напряжения на обмотках катушек

Профессиональное тестирование

Понадобится оборудование профессионального класса. Оптимальным решением станет отведение отдельного стенда под проверку катушек. Так можно будет задавать различные скоростные режимы валикам, проводя имитации разных типов работ.

При взаимодействии нужно следить за тем, чтобы постоянно поддерживалась искра вне зависимости от рабочего режима. Перед проведением проверки нужно убедиться в правильном подсоединении данного питания, в противном случае можно получить недостоверные данные, что помешает определению неполадок.

Какие неисправности не диагностируются омметром

Омметром можно диагностировать только обрыв или короткое замыкание обмотки. Межвитковое замыкание в обмотке при измерении сопротивления будет малозаметно из-за небольшого сопротивления одного витка и, как следствие, незначительного изменения общего сопротивления при замыкании между витками. Пробой изоляции между витками как одной, так и разных обмоток обнаруживает себя лишь при воздействии на это место высокого напряжения. Он и вовсе не может быть обнаружен с помощью мультиметра.

Почему загрязнения мешают искрообразованию

Катушка зажигания, как и любой другой трансформатор, повышающий напряжение электрического импульса, уменьшает его ток. Загрязнение изоляторов катушек и свечей маслом и нагаром проводит электрический ток, поэтому может быть представлено в виде сопротивления, подключенного параллельно искровому зазору и шунтирующего его. Ток, идущий через этот шунт из грязи и влаги, сильно снижает мощность электрического импульса, приложенного к искровому зазору. Поэтому напряжение импульса на электродах свечи тоже падает, и его не хватает для уверенного пробоя межэлектродного промежутка. Следовательно, чем выше напряжение искрообразования, тем меньше ток импульса, а система зажигания чувствительнее к различным загрязнениям.

Проверка катушки зажигания Приора

В современных автомобилях для подачи искры в цилиндр используются индивидуальные катушки зажигания (ИКЗ). В более старых автомобилях используются модули зажигания, то есть один модуль полностью отвечает за работу всех цилиндров. Индивидуальная катушка зажигания отвечает только за работу одного цилиндра, в который она установлена.

На автомобилях ВАЗ ИКЗ стали устанавливаться, начиная с автомобиля Лада Приора на 126-ом двигателе. На 8-ми клапанных двигателях ВАЗ до сих пор устанавливается модуль зажигания. В автомобильной бортовой сети используется низковольтное напряжение, которые не способно само по себе образовать мощную искру необходимую для работы двигателя. Поэтому для подачи высоковольтного напряжения используют катушки зажигания.

Устройство ИКЗ

Катушка Приоры состоит из первичной и вторичной обмотки, между которыми помещен сердечник. Для контакта со свечой зажигания используется пружинка, которая помещена в резиновый наконечник. Так же ИКЗ имеет металлический экран, который защищает катушку от высоких температур, т.к. ИКЗ устанавливается в колодце головки блока цилиндров, то температурные режимы там просто огромные.

Первичная обмотка наматывается из тонкой медной проволоки с количеством витков 10000-15000.

Вторичная обмотка катушки состоит из 100-150 витков толстой медной проволоки.

Связь между катушками электромагнитная.

Принцип работы ИКЗ

Исходя из выше ИКЗ состоит из двух обмоток первичной и вторичной. При прохождении низковольтного тока по первичной обмотке в катушке создается магнитное поле, которое проходя через металлический сердечник, наводит ток высокого напряжения во вторичной обмотке, который непосредственно подается на свечу зажигания.

Симптомы неисправности катушки

Симптомов неисправности катушек множество и иногда оченьсложно определить, что виновата именно катушка

Если в вашем автомобилепоявились такие симптомы, то следует обратить внимание на ИКЗ

Признаки неисправности катушек:

• Не работает один из цилиндров;
• Автомобиль не развивает мощность;
• Рывки при резком нажатии на педаль газа;
• Трясется двигатель на холостом ходу;
• Повышенная вибрация на холостом ходу;
• Плавающие обороты;

Так же следует отметить, что при неисправной катушке зажигания будут появляться пропуски в цилиндрах, вследствие чего ЭБУ отключит работу неисправного цилиндра и просигнализирует об этом включением лампы «Cheek Engine». При появлении «Cheek Engine» на автомобиле необходимо провести диагностику системы. При наличии пропусков зажигания ЭБУ выдаст ошибки 0301, 0302, 0303, 0304. Где последние цифры кодов это номер цилиндра.

Эксплуатировать автомобиль с неисправной катушкой зажигания не рекомендуется, это может привести к выходу из строя катализатора.

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

• Отключаем минусовую клейму от аккумулятора.
• Снимаем декоративную пластиковую накладку.
• Откручиваем нужную нам катушку головкой на «10» или Torx E8.
• Снимаем штекер катушки извлекаем ее.

Визуальная проверка

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещина в катушке

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

Трещины на резинке катушке

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

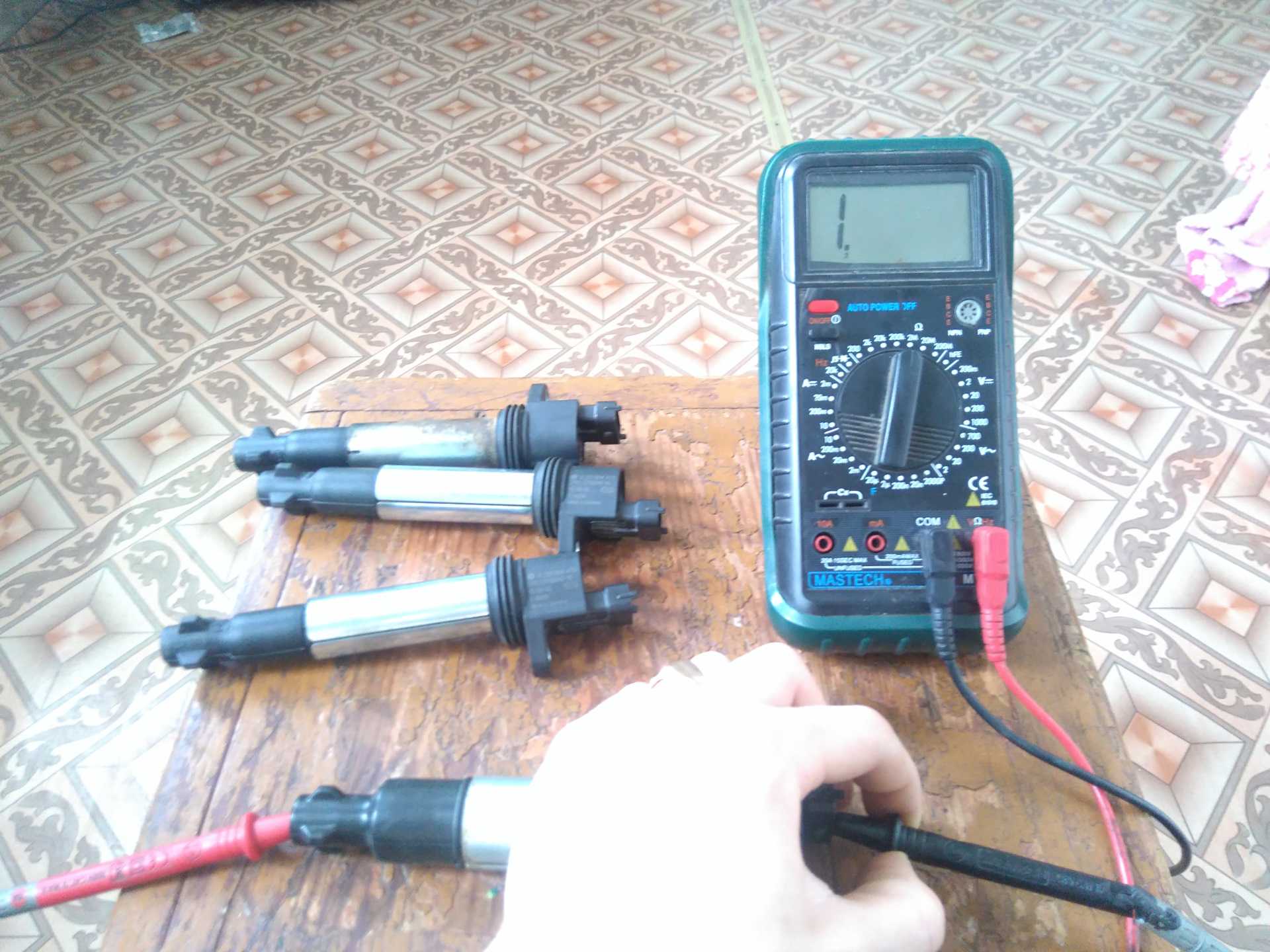

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверкасопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряженияна колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ

Для этого выставляем на мультмитре переключатель на постоянноенапряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

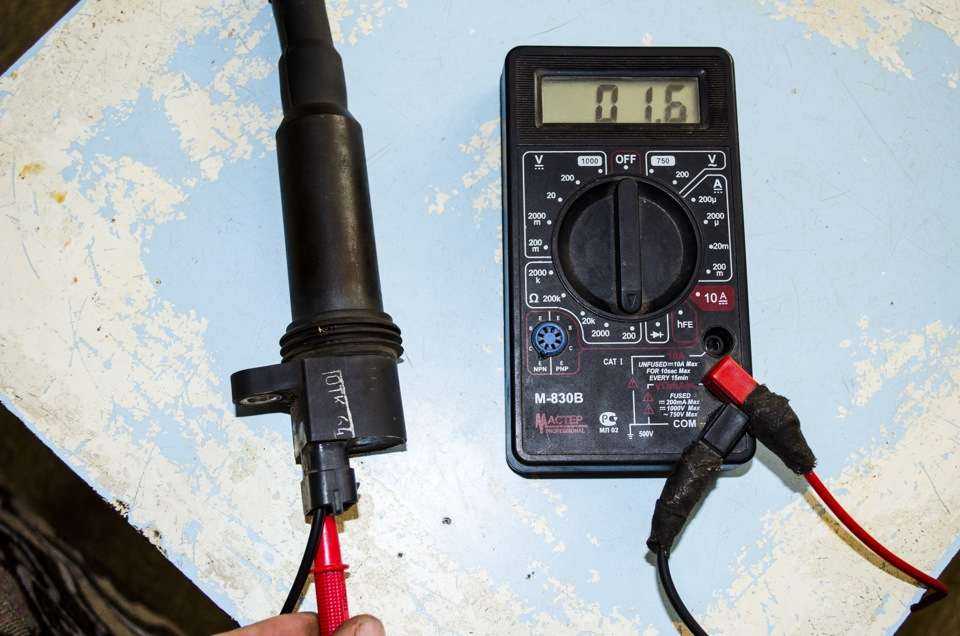

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.

Рекомендации по проверке

Многим начинающим автолюбителям интересно узнать, как снять катушку зажигания, ведь проводить процедуру необходимо с демонтированным устройством. Стоит знать и об основных видах проблем, возникающих при работе этого модуля.

Основные неисправности

В старых машинах найти устройство довольно просто, ведь оно устанавливалось в поле видимости автолюбителя. Если начать поиски с центрального проводника распределителя зажигания, то проблем не возникнет. Также можно быстро отыскать и индивидуальные катушки, чаще всего расположенные над свечами.

Среди основных признаков неисправности этого модуля следует отметить:

• Отсутствует искра и двигатель не может стартовать.

• Силовая установка троит во время работы и особенно это заметно при высокой влажности.
• Во время компьютерной диагностики были обнаружены пропуски зажигания в некоторых цилиндрах.
• Наблюдаются спады в тяге при нажатии на педаль акселератора.
• Силовая установка с трудом и в первую очередь — при низкой температуре воздуха.
• Наблюдается серьезный перегрев устройства.
• Подходящие к устройству проводники изменили цвет.

Зачастую владельцы автотранспортных средств частично сами виноваты в проблемах с этим элементом. Желая сэкономить, многие решают использовать нештатные запчасти. Если говорить о самых распространенных неисправностях, то можно отметить:

• Переполюсовка АКБ.
• Частый перегрев катушки.
• Замыкание электрической проводки.
• Механические повреждения устройства.
• Резкие температурные колебания.

Проведение диагностики

Необходимо ознакомиться и с информацией о том, как прозвонить катушку зажигания мультиметром, ведь эта информация будет полезна всем владельцам механизмов, оснащенных бензиновыми силовыми установками. Это измерительное устройство позволяет контролировать напряжение и сопротивление. Переключатель измерительного прибора необходимо установить в положение «200 Ом» и, прикладывая щупы к контактам «+» и «К», измерить показатель сопротивления первой обмотки катушки.

Чаще всего трудности возникают при диагностике сдвоенных катушек, так как первичная обмотка в них соединена с разъемом. Для ее проверки использовать мультиметр можно только в том случае, если пользователь хорошо знаком со схемой катушки. Диагностика вторичной обмотки проводится между двумя высоковольтными проводниками.

Без определенного набора знаний в области радиоэлектроники определить неисправность индивидуальных катушек будет достаточно сложно, так как необходимо собрать электросхему. Однако есть один способ, который всегда срабатывает. Если силовая установка троит, то следует начать последовательно отключать клеммы катушек во время работы движка.

Если после этого мотор начал двоить, то в этом цилиндре отсутствует искра. Для решения этой задачи можно провести и компьютерную диагностику. Но даже если во время проверки будет указан номер цилиндра без искры, это не позволяет однозначно говорить о неисправности катушки. Зная, как проверить сопротивление катушки зажигания мультиметром, можно достаточно быстро определить источник проблемы и провести замену вышедшего из строя элемента. Многие автолюбители меняют на иномарках фирменные катушки на устройства от ВАЗа, так как они стоят значительно дешевле.

Originally posted 2018-07-04 08:07:29.

Отчего они ломаются

Прежде всего из-за жары и/или вибрации. Кроме того, в старых автомобилях с одной катушкой достаточно было забыть выключить зажигание. В то же время, когда контакт прерывания был закрыт, ток постоянно протекал через первичную катушку и вызывал нагревание. Настолько, что могло случиться возгорание. Нынешние одиночные катушки установлены непосредственно на свечах зажигания, то есть на двигателе. Это означает, что они также постоянно нагреваются и подвергаются сильной вибрации.

Поначалу разработчики в недостаточной степени оценили негативные возможности этой нагрузки. И в ряде моделей автомобилей дефектной оказалась вся система зажигания. Проблемы вызывали выгоревшие концевые выключатели, а также моторное масло. Плохие уплотнители оставляют масло в колодце свечи зажигания, где оно разрушает изоляцию катушки. Еще одной проблемой может стать вода, во время мойки например. Попав под высоким давлением на катушку, она может вызвать короткое замыкание.

Признаки поломки катушки зажигания

Выделяют несколько основных признаков поломки катушки:

• обратный выхлоп, вызванный попаданием части топлива в выпускной коллектор авто;
• повышенный расход бензина – увеличение расходов на регулярные заправки машины;
• пропуски зажигания, возникающие из-за нарушения порядка воспламенения топлива;
• полная остановка двигателя – агрегат глохнет по причине нестабильного искрообразования;
• снижение мощности, появление сильных рывков, жесткая работа на холостых оборотах;
• сложности с пуском мотора – возникают при наличии единственной неисправной катушки;
• сигнал контрольной лампы Check Engine с сохранением соответствующего кода поломки.

Появление обратного выхлопа

Обратный выхлоп – специфический признак неисправности катушки зажигания, который проявляется на ранней стадии такой поломки. Он связан с попаданием несгоревшего бензина в глушитель. Из-за этого водитель видит черный дым в совокупности с сильным запахом топлива, доносящимся из выхлопной трубы автомобиля.

Повышенный расход топлива

О неполадках с катушкой может свидетельствовать повышенный расход топлива. Неисправность приводит к снижению привычной для водителя динамики. Он автоматически начинает сильнее обычного давить на педаль газа, что и увеличивает потребление бензина. Со временем заметно возрастают расходы на заправку транспортного средства.

Пропуски зажигания топлива

Катушка – одно из основных устройств системы зажигания автомобиля. При возникновении поломки нарушается порядок воспламенения топливной смеси. В результате появляется характерный треск. При движении проблема выражается в неравномерной работе мотора, постоянных рывках. При запуске двигателя на холостых оборотах водитель почувствует вибрацию.

Полная остановка двигателя

Если глохнет двигатель во время движения, то проблема может быть связана с катушкой зажигания. Ее поломка приводит к нестабильному искрообразованию. При последующих попытках запустить мотор автовладелец тоже может испытывать затруднения.

Рывки и падение мощности

Еще один распространенный признак поломки – появление рывков во время движения автомобиля. Мотор начинает неустойчиво работать, вибрировать на холостых оборотах. Заметно падает мощность, снижается удобство повседневной эксплуатации транспортного средства. При наборе скорости могут возникать характерные провалы.

Перечисленные признаки характерны для пробоя катушки зажигания. Под ним понимают физическое повреждение ее первичной или вторичной обмотки. Устройство продолжает функционировать, но часть электроэнергии передается на корпус. В результате свеча не может работать на полную мощность, утрачивается динамика двигателя. Такой же эффект наблюдают владельцы автомобилей с дизельными моторами, у которых выходят из строя свечи накала.

Проблемы с запуском мотора

О неисправности системы зажигания часто сообщает плохой запуск двигателя. Обычно такая ситуация возникает при наличии одной катушки. Коленвал будет вращаться, но мотор не начнет работать из-за отсутствия искры в цилиндрах. Проблема может многократно повторяться.

Сигнал контрольной лампы

Появление сигнала Check Engine в современных автомобилях может свидетельствовать о проблемах с катушкой. Подобное оповещение возникает и при других неисправностях. В ЭБУ транспортного средства должен сохраниться код поломки – P0351. При появлении таких признаков следует немедленно обратиться за диагностикой, которая проводится с применением специального сканера.

Как проверить катушку зажигания тестером

Проверка бобины зажигания — это длительный процесс, состоящий из внешнего осмотра и проведения тестов с использованием измерительных приборов. Бобины обычно тестируются на особых стендах в сервисных мастерских или дилерских центрах. Если нужно провести измерения в кустарных условиях, обычно используют мультиметр — универсальный прибор с широким спектром действия.

Бобина зажигания располагается в переключателе, поэтому для тестирования следует отогнуть защёлкнутый фиксатор и убрать кабели с переключателя. Затем берётся мультиметр и на нём производится установка настроек, необходимых для проверки напряжения. Теперь следует приложить один из кабелей к выводу бобины, а второй к кузову машины.

В качестве результата данного замера должны получиться показатели в размере 12 В. Если у машины есть неисправности в электронной системе управления или электрической цепи переключателя, то на мультиметре высветится показатель в 0 В.

Подготовка к проверке

До начала самого тестирования бобин следует провести небольшую подготовку. Нужно приобрести мультиметр (прибор, способный измерять напряжение и электрическое сопротивление) и отыскать руководство пользователя машины. В разных автомобилях могут быть встроены разные типы бобин, а показатели для конкретной машины указываются в паспорте. Если средство передвижения было приобретено на вторичном рынке, стоит попробовать отыскать необходимые данные через интернет.

Для проверки катушки зажигания понадобится мультиметр с возможностью измерения сопротивления и напряжения

Показатели, которые следует искать в указанной книжке — это сопротивление первичной и вторичной обмотки. Если в руководстве их не получилось найти, значит во время теста лучше руководствоваться усреднёнными данными, которые описаны в статье.

Какое сопротивление должно быть на катушке зажигания

Для определения напряжения ручки прибора устанавливается на уровень 200 Ом. После этого проводится измерение сопротивления первичной обмотки. Щупы прикладываются к выводам «+» и «К».

Для исправной бобины цифры в районе от 0,2 до 3 Ом считаются нормальными. Точные числа могут варьироваться от конкретного вида бобины и точности показателей мультиметра. Контакты «+» и «К» позволяют получить показатели в любой ситуации.

Для первичной обмотки сопротивление в диапазоне от 0,4 до 2 Ом считается допустимым

Теперь прибор переводится на настройки в 20 кОм. В таком положении надо измерить сопротивление между «К» и средним выводом высоковольтного кабеля. Чтобы это сделать, ткните щупом в контактную зону (выполнена из меди) внутри круглой дырки установки высоковольтного провода. Показатели на приборе работающей бобины отобразят от 2 до 4 кОм.

Внешний осмотр

Обычно наружный облик бобин отличается в каждой конкретной модели, однако на каждой из них можно отыскать основные части — короб, контакты, крышку и центральный зажим. Для осуществления визуального осмотра необходимо лишь внимательно просмотреть на бобину и определить её состояние. Если на поверхности присутствуют небольшие трещины, сколы, царапины, значит бобина повреждена. Внешний короб устройства делают из эбонита, неспособного проводить ток. Поэтому обычно перебои с функционированием этой детали связывают с внутренними изъянами.

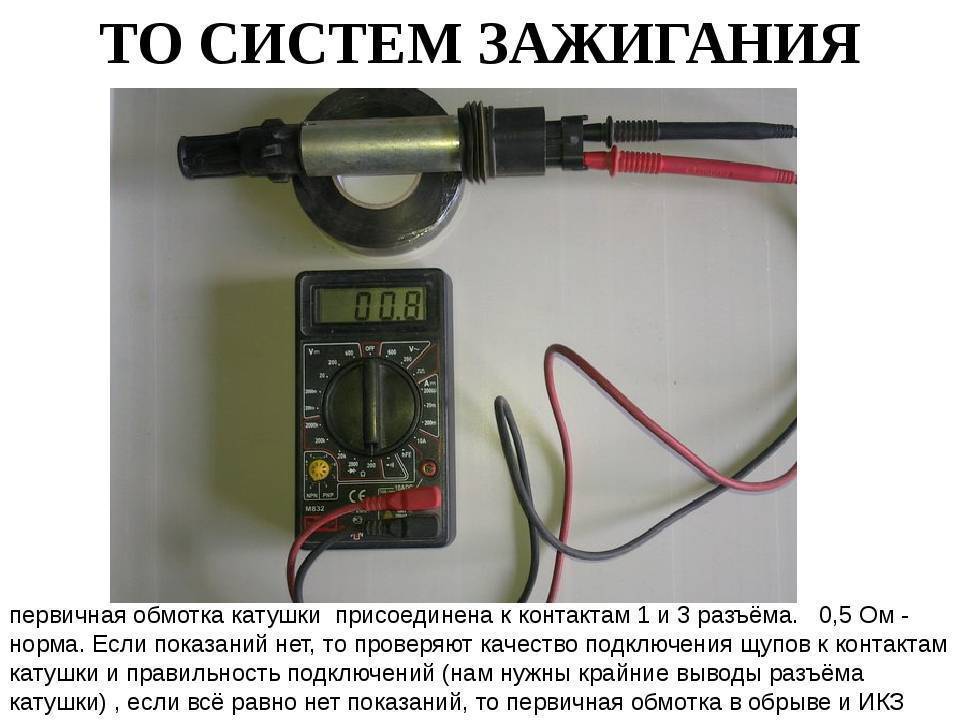

Проверка первичной обмотки

Для совершения тестирования нужно настроить мультиметр для замера электрического сопротивления. Затем контакты подключаются к кабелям со знаками «плюс» и «минус» на бобине зажигания.

Схема проверки первичной и вторичной обмоток катушки зажигания

Если после окончания тестирования мультиметр выдаёт на табло цифры от 0,4 до 2 Ом, значит бобина в порядке и работает исправно. Если показатели отличаются от тех, которые указаны выше, значит произошёл обрыв обмотки бобины.

Тестирование путем замера сопротивления

Проверить катушку зажигания можно другим способом. Для него можно воспользоваться в качестве проверочной характеристики сопротивление. Во время проверки измеряется сопротивление на обоих обмотках.

Инструменты и материалы

Проверку можно выполнить специальным прибором: омметром или мультиметром. В приборе должна быть возможность регулировать диапазона показаний.

Инструменты для тестирования

Порядок действий

Проверка катушки зажигания тестером дает возможность точно определить, что перебои в работе двигателя связаны с ее неисправностью. Для проведения теста, устройство нужно снять с автомобиля.

Перед проведением теста нужно выяснить, каким должно быть номинальное сопротивление. Значения номинальных сопротивлений для первичной и вторичной обмотки модулей, которые устанавливаются на машины,  могут отличаться. Поэтому следует определить, сколько они должны быть для конкретного устройства. Перед тестированием следует проверить сопротивление измерительного прибора, замкнув его щупы.

Проверка с помощью тестера состоит из следующих этапов:

1. Сначала необходимо проверить первичную обмотку. В этом случае щупы прибора нужно присоединить к ее выводам, которые чаще всего находятся на центральном выводе по бокам. Измерив прибором сопротивление, от этого значения нужно отнять сопротивление тестера. Полученный результат сравнивается с номинальным показателем. Если есть какие-либо отклонения, то это означает, что модуль неисправен.
2. На следующем этапе нужно проверить вторичную обмотку. В этом случае один щуп прибора подключается к боковому выводу, а второй – к центральному выводу. Полученное значение снова нужно сравнить с номинальным показателем.

Есть особенности при проверке сопротивления тестером для индивидуального и сдвоенного модуля. Замерять сопротивление вторичной обмотки у сдвоенной катушки можно на любом выводе. Конструкция ее такова, что на выводы подается один импульс. При этом нужно учитывать, что для двигателей с четырьмя цилиндрами может быть установлен блок, который состоит из двух таких модулей. Поэтому желательно проверять сопротивление на всех центральных выводах.

Когда проверяется индивидуальный модуль с помощью тестера, то щупы во время проверки соединяют с выводами, расположенными по бокам, в том месте, где присоединена фишка с проводами.

Особо внимательными нужно быть во время тестирования вторичной обмотки, чтобы не перепутать полярность. В мультиметрах щупы окрашены в разные цвета. Один – красного цвета, а другой – черного. Во время проверки вторичной обмотки красный щуп присоединяют к стержню наконечника, надетому на свечу, а черный – к центральному выводу на фишке.

Тестирование модуля мультиметром

Более точно диагностика катушки зажигания проводится с помощью специального оборудования, например, осциллографом. Но в домашних условиях достаточно проверки двумя описанными выше способами. Если выяснилось, что катушка неисправна, ее меняют на новую.
