Приводной ремень дополнительного оборудования Лада Ларгус

О замене ремня генератора на 8-кл Ларгусе

Опубликовано: 15.10.2019

Время на чтение: 8 минут

«Каждый автовладелец знает, что замена ремня генератора…» это просто. Однако на Ларгусе есть свои нюансы. В них я кропотливо разбирался. Купил детали и уже собирался менять, но что-то пошло не так и я поехал на СТО.

Всем привет!

Инструкция по эксплуатации Ларика гласит, что ремень навесного оборудования меняется каждые 120 тысяч километров пробега. В отличие от ГРМ, который меняется на 60 тыс.

На седьмом году пробег моей машины перевалил за 110 тыс. Самое время заглянуть под капот. Тем более, что к этому времени появился шелестящий звук со стороны ролика. Особенно явно он слышался при пуске двигателя на холодную в сырую погоду. Примерно через пять минут звук пропадал. Вот такой симптом, который предстояло вылечить.

Первый вопрос: какой ремень брать?

Оказалось, что в зависимости от мотора, наличия ГУРа и кондиционера, на Ларгусе установлены разные ремни генератора.

• Самый короткий используется на автомобиле без ГУР и кондиционера. Его маркировка 4PK715. Она означает, что ремень четырехручейковый и длина 715 мм.
• С ГУР и без кондиционера (8кл двигатель K7M) — 5PK1110 (пятиручейковый), длина 1110 мм.
• С ГУР и без кондиционера (16кл K4M двигатель) — 6PK1200 (шестиручейковый), длина 1200 мм.
• На автомобиле с ГУР и кондиционером (8кл K7M и 16 кл K4M) — 6PK1820 (шестиручейковый), длина 1820 мм.

Подобрать ремень это было самое простое. Цены стартуют со 150 руб. Выбор огромный. Дешевый брать не стал. Почитал отзывы и взял итальянский Dayco за 350 руб. Также думал про Contitech. Он на сотку дороже. Победила золотая середина. Оригинал кстати стоит 1300 руб.

Дальше дело дошло до натяжного ролика. Сначала я решил, что можно поменять конкретно сам ролик. И уже даже заказал его. Но манагер поставил под сомнение мой выбор. Я снова стал искать.

На самом деле, в моем случае ролик меняется вместе с металлическим кронштейном. Напомню у меня двигатель 8-кл К7М, с ГУРом, без кондишена.

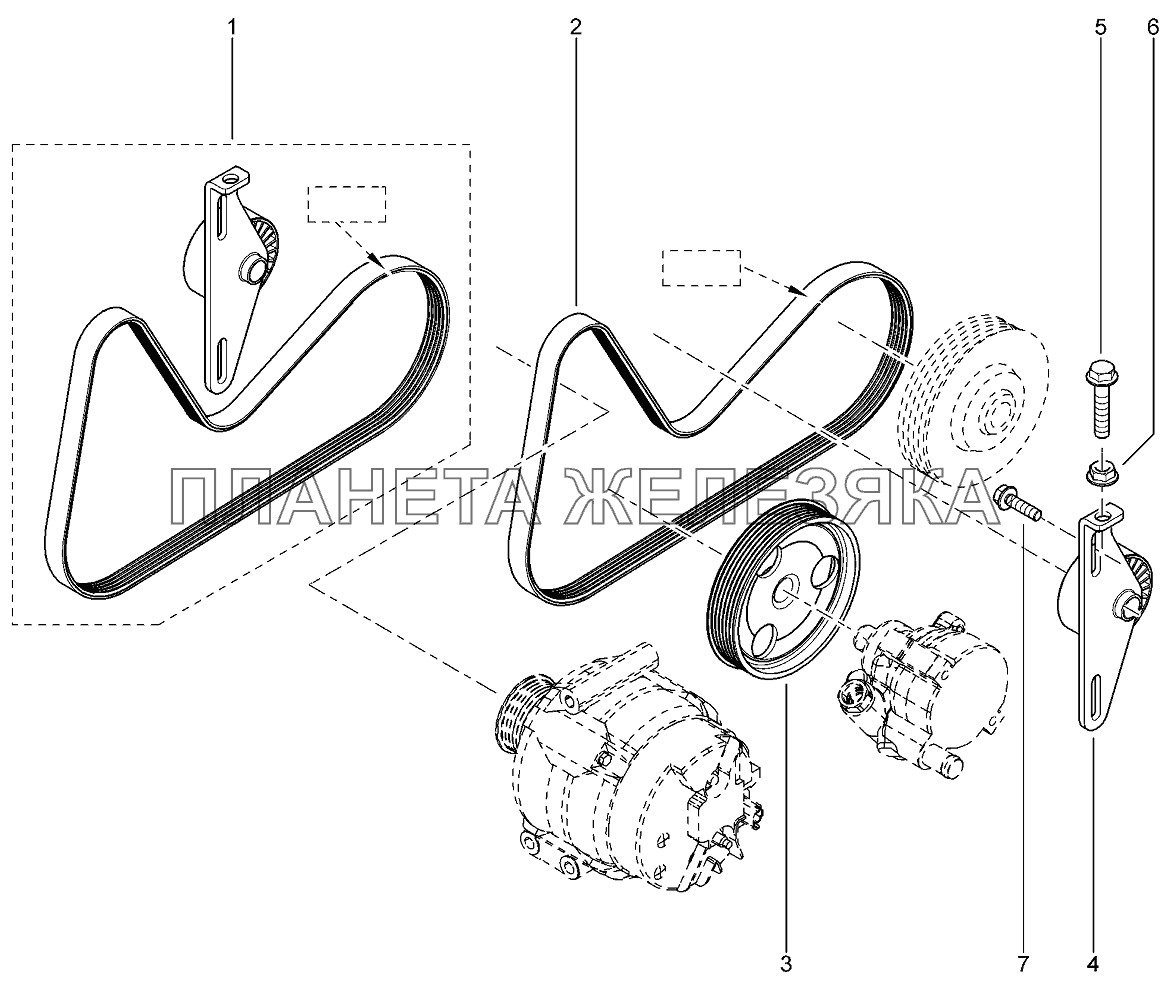

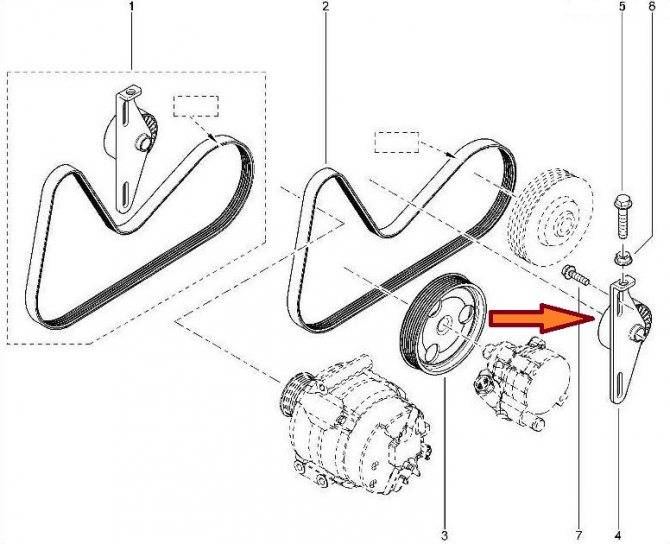

Вот картинка из каталога. Стрелочкой отмечено то, что мне было нужно. Это натяжной ролик с кронштейном в сборе.

Полезная табличка с артикулами деталей.

Если посмотреть цены на оригинальные запчасти, то волосы дыбом встают. Например, ролик стоит четыре с половиной рубля.

Ориентируясь на аналоги, взял той же фирмы, что и ремень. Маркировка DAYCO APV2064. Стоимость 1300 руб.

Таким образом, все детали собрал. Оставалось только найти время и поменять. Однако лето незаметно пролетело, а у меня все не получалось залезть под машину.

Поехал в автосервис. Там выяснилось, что ролик не подходит! Короткая досада за выкинутые рублики. Вот тебе и аналоги. Родной ролик оказался с так называемой широкой площадкой. С маркировкой фирмы INA/LUK. У нового Dayco она была узкой. Из-за нее деталь не хотела становиться в штатное место.

Делать нечего. Беру на месте что есть. В наличии был родной INA/LUK, но с узкой площадкой. Его и поставили.

Да, какую роль играет ширина площадки? Тот ролик, что с узкой площадкой, можно будет регулировать, только с помощью специального съемника или приспособы. Поскольку регулирующий болт будет проходить мимо площадки. Кронштейн с широкой площадкой рассчитан как раз на регулировку с помощью болта.

Вот наглядная картинка. Вид сверху.

Маркировка родного ролика INA/LUK

С узкой площадкой — 531 0427 10. Цена в районе 1300 руб.

С широкой площадкой — 531 0868 10. Этот дороже. Готовьте примерно 2300-2600 руб.

Стоимость замены

Работа обошлась в 290 руб. за ремень и 390 руб. за обновление ролика.

После замены посторонние звуки пропали.

Если взглянуть на родной ремень, то видно как на внутренней поверхности он обзавелся трещинами.

В заключение приведу размеры кронштейна натяжного ролика, если кто-то вдруг будет выбирать его по картинке в интернете.

Ширина длинной стороны на заводском кронштейне 30 мм. У аналога Dayco — 25 мм. Длина загнутой части у обоих по 20 мм.

Вот такой итог. Не стоит расслабляться и доверяться автоподбору запчастей.

Всем удачных приобретений!

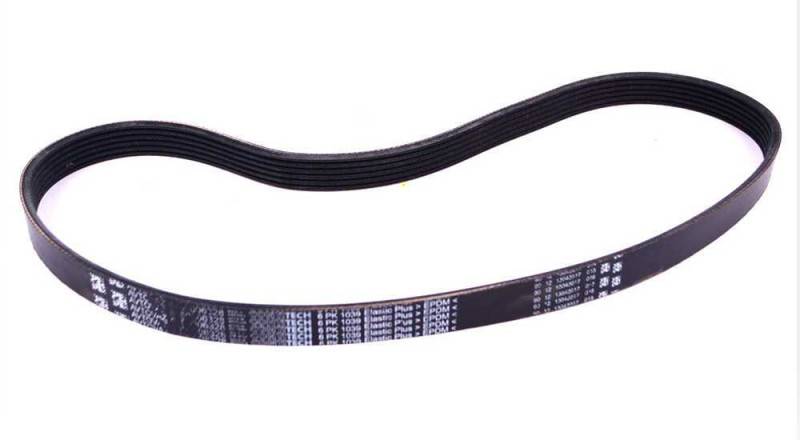

Типы приводных ремней

В зависимости от комплектации на Ларгусе устанавливается ГУР или кондиционер, силовая установка может быть 16- или 8-клапанная. Соответственно, изделия используются разные:

• Renault 117200593R (6PK 837) – стандартный поликлиновый шестиручейковый ремень, применяемый на 8-клапанном силовом агрегате без ГУРа, с кондиционером;
• модель 4PK715 (четырехручейковый, длина 715 мм) – используется на восьмиклапанном моторе без ГУРа и без климатической установки;
• на восьмиклапанном двигателе К7М используется пятиручейковый 5PK 1110, длина – 1110 мм, на этом моторе тоже не ставятся ГУР и кондиционер;
• мотор К4М (16-клапанный) – используется шестиручейковый 6PK 1200 длиной 1200 мм, двигатель без кондиционера, с ГУРом.
• силовые агрегаты, оснащенные ГУРом и кондиционером (8 и 16 клапанов), оснащаются шестиручейковым 6РК 1820 длиной 1820 мм.

Примерная стоимость устанавливается от 300 до 400 рублей за короткие, и до 800 – за длинные.

Какие ремни устанавливают на Ладу Весту

Размер генераторных ремешков на Ладе Весте может быть различными, исходя из конкретной модификации. Есть разные версии для машин, оснащённых системами кондиционирования и без них. Итак, для Веста с кондиционером применяется модификация 6РК1039, а для лишённых такой опции — 6РК778. Компании Contitech и Gates выступают официальными поставщиками для предприятия АвтоВАЗ по установке генераторных ремней привода.

Отдельного внимания заслуживают натяжные и опорные ролики. Они обеспечивают необходимый уровень натяжения, чтобы ремешок не слетал, но позволял генератору вырабатывать максимально возможный заряд для бортовой электросети. Если эти детали выполнены качественно, то долгое время они не требуют регулировки.

Диагностика

В случае проведения планового ТО по регламенту, установленному тольяттинским автопроизводителем, а также по факту обращения при появлении признаков неисправности привода генератора и/или ГРМ, прежде всего, мастерами тех проводится диагностика.

Разговор идет в первую очередь о визуальном осмотре. Двигатель проверяется на наличие следов подтекания определенных жидкостей, особенно моторного масла, и оценивается состояние привода генератора (в ряде случаев дополнительно приводов насоса ГУР и компрессора кондиционера). Чтобы проверить состояние ремня ГРМ, необходимо произвести частичную разборку двигателя

Обращается внимание на наличие следов деформации, различных жидкостей, повреждений

В регламенте указано что надо проверять не только состояние ремней, но и степень их натяжения. С этой целью наши мастера используют инструментальную диагностику. В зависимости от ситуации и вида ремня применяются механические приборы (работа их основана на принципе динамометра, измеряется усилие, прилагаемое для прогиба и оттягивания ремня, сравнивается с заводскими параметрами) и электронные (измеряются звуки высокой частоты). Опыт и навыки мастеров дают возможность при необходимости использовать и традиционные методики визуальной оценки степени натяжения ремней.

Прайс-лист на запчасти от 18.05.2020

Смотреть на сайте Онлайн

Реализация запчастей

После того как проведена комплексная диагностика, а также при регламентированной замене, востребованы запчасти Лада Ларгус, которые предлагает купить наш магазин запчастей. У нас есть все необходимые ремни, натяжные, опорные, обводные ролики, шкивы, помпы системы охлаждения и многое другое. В продаже как оригинальные (заводские), так и неоригинальные (сторонних, но проверенных производителей) запчасти ВАЗ по доступным ценам. Покупателям предусмотрены скидки и акционные предложения. Оказываем помощь в подборе. Возможна доставка под заказ и другие выгодные параметры покупки.

На сайте размещен каталог запчастей (его можно закачать в любом удобном формате, или PDF, или Excel). Все вопросы задайте нашим продавцам-консультантам по телефону или при личной встрече.

И отметим один момент. Замену ремней желательно выполнять в комплекте, то есть менять все элементы привода одновременно. Это не строгое правило, но его лучше придерживаться когда выполняетсяремонт ВАЗ, привода ГРМ его двигателя, привода вспомогательных агрегатов. То есть если это ГРМ, то ремень в оптимальном случае меняется с роликами и помпой. И лучше всего у нас купить, если примете правильное решение менять все в сборе, комплект ГРМ, так по деньгам выйдет дешевле, чем покупать все по отдельности.

Как заменить ремень на ларгус с гур и кондиционером?

Сразу заметим, что натяжение элемента передачи привода генераторного узла в данном варианте оснащения регулируется в автономном режиме благодаря присутствию специального устройства.

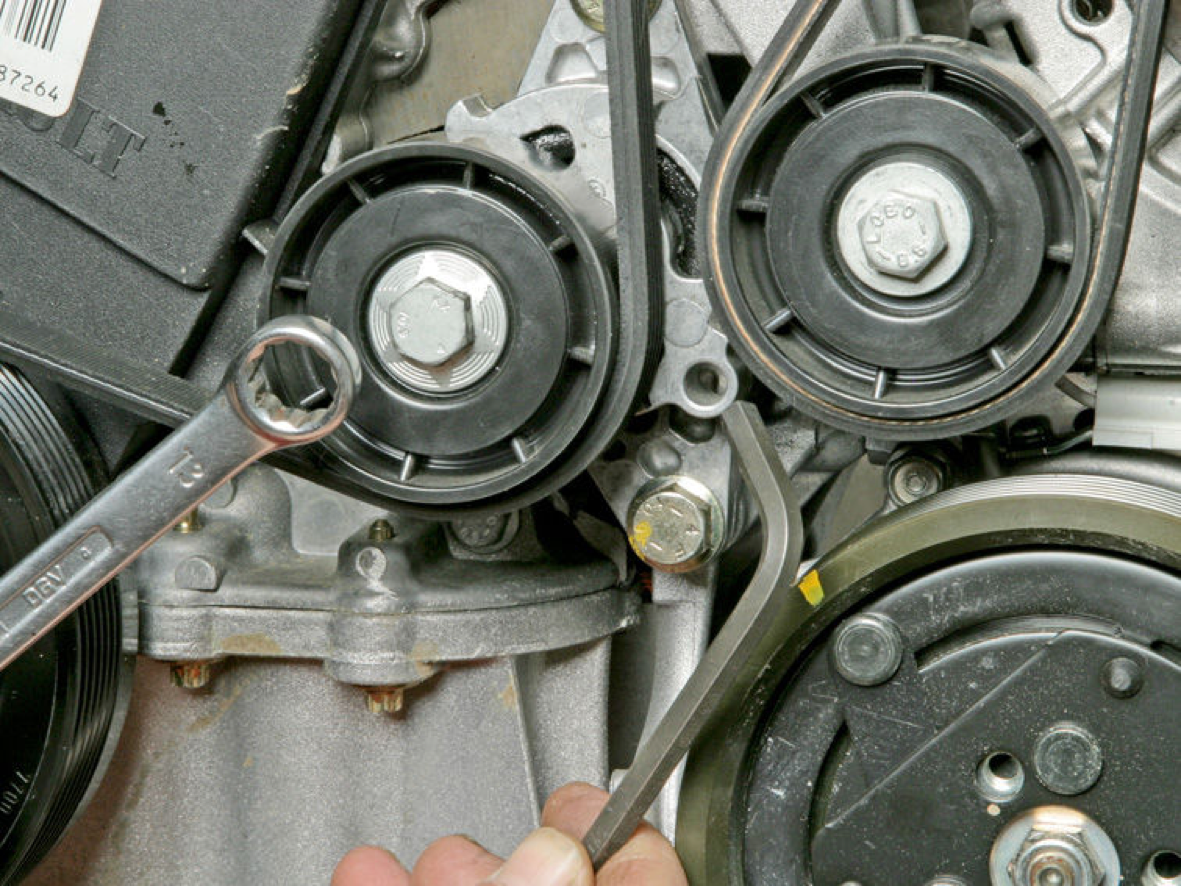

Чтобы заменить приводной ремень в LADA Largus выполняем такие манипуляции:

1. Демонтируем грязезащитную панель мотора, располагающуюся по правую сторону агрегата.
2. Вооружаемся накидным ключом (или лучше головкой) с размерностью «13», которым захватываем болт натяжного элемента. Нажимаем вращающим по часовой стрелке усилием и, преодолевая сопротивляемость встроенной в узел пружины, доводим, таким образом, кронштейн до момента совмещения отверстия в нем с таким же углублением в корпусе.
3. Удерживая с усилием ключ в достигнутом положении, вставляем в совмещение отверстий любой стержень, обладающий диаметром 6 мм. Здесь в качестве такого стопорящего устройства отлично подходит шестигранный ключ размерностью на «6».
4. Когда натяжное устройство зафиксировано, усилие натяжения на ремне пропадает, и расходный элемент можно снимать с агрегатов.
5. Во время такой процедуры предоставляется возможность проверить и при надобности заменить натяжной ролик и его опорный аналог.
6. Монтаж осуществляется в обратной снятию последовательности. Во время данной манипуляции соблюдаем такой алгоритм: сначала выполняем укладку ремня на шкивы, затем заводим соответствующую ветвь изделия под ролик натяжения, а потом под опорный элемент системы (тоже ролик).
7. Завершив навеску элемента передачи, вынимаем фиксатор и натяжной компонент «устанавливает» ремень под «нагрузку».
8. Теперь ключом 18-й размерности вращаем коленвал на несколько оборотов, после чего наблюдаем корректность установки ремня.
9. Возвращаем на прежнее место защитный моторный щит.

Особенности процедуры замены ремня на модификациях, не оснащенных кондиционером

Расход бензина Рено Дастер на 100 км

Газовое оборудование на Рено Дастер

Объем багажника Рено Дастер

Чтобы проверить уровень натяжения элемента передачи на такой версии оснащения Лада Ларгус производитель рекомендует прибегнуть к использованию тензометрического тестера. Однако такое приспособление доступно в дилерском центре, поэтому мы поступаем иначе.

1. Демонтируем «отражающий» грязь щиток на моторе.
2. Перемещаемся под автомобиль (он должен быть вывешен или расположен над ямой).
3. На нижнюю ветвь ремня надавливаем самым крепким пальцем, заставляя ее прогнуться примерно на 7-8 мм. Если ремень прогибается сильней, значит, требуется подтяжка. Она выполняется путем ослабления пары болтов фиксации кронштейна натяжного элемента. Теперь регулировочный винт вращаем в направлении хода часовой стрелки до момента наступления требуемого уровня натяга. Затягиваем ранее указанные болты.

Внимание! Не стремитесь чрезмерно натягивать ремень, поскольку это обстоятельство спровоцирует преждевременный его выход из строя

1. Для замены ременной передачи в LADA Largus действуем аналогично приведенному алгоритму, только регулирующий натяжение болт вращаем в обратном ходу часов направлении. Это ослабляет систему и позволяет снять ремень с навески.
2. Монтируем ремень с кондиционером и его натяжение в обратном порядке.

Внимание! В данном варианте компоновки шкивы указанных навесных агрегатов являются шести – ручьевыми, а сам ремень, как уже обозначалось, пяти – ручейковый. Укладку изделия выполняем так, чтоб ремень расположился максимально близко к наружным краям всех шкивов, а внутренний ручей на них же остался свободным! Замена ремня завершена
