ДХО на Лада Ларгус как самому установить

Выбор ДХО на Лада Ларгус

Как самому установить ДХО?

Виды подключения

DRL Орлиный глаз, глаз орла

Схема подключения ходовых огней зависит от  комплектации и вашего бюджета.  Существует 3 вида комплектации:

Если у вас самые дешевые и плохие, то в комплекте нет контроллера  или блока управления. Такой блок выполняет функцию стабилизатора напряжения и управления включением и выключением.

В средней комплектации присутствует стабилизатор напряжения на 12в. В автомобильной сети бывают скачки напряжений, а светодиоды этого очень не любят и выходят из строя.  Стабилизатор значительно продлит жизнь светодиодов. Но в этом варианте придется  выбирать место для подключения, чтобы включались только при заведенном движке. Мест для этого немало, например датчик давления масла или генератор.

Отечественная модель

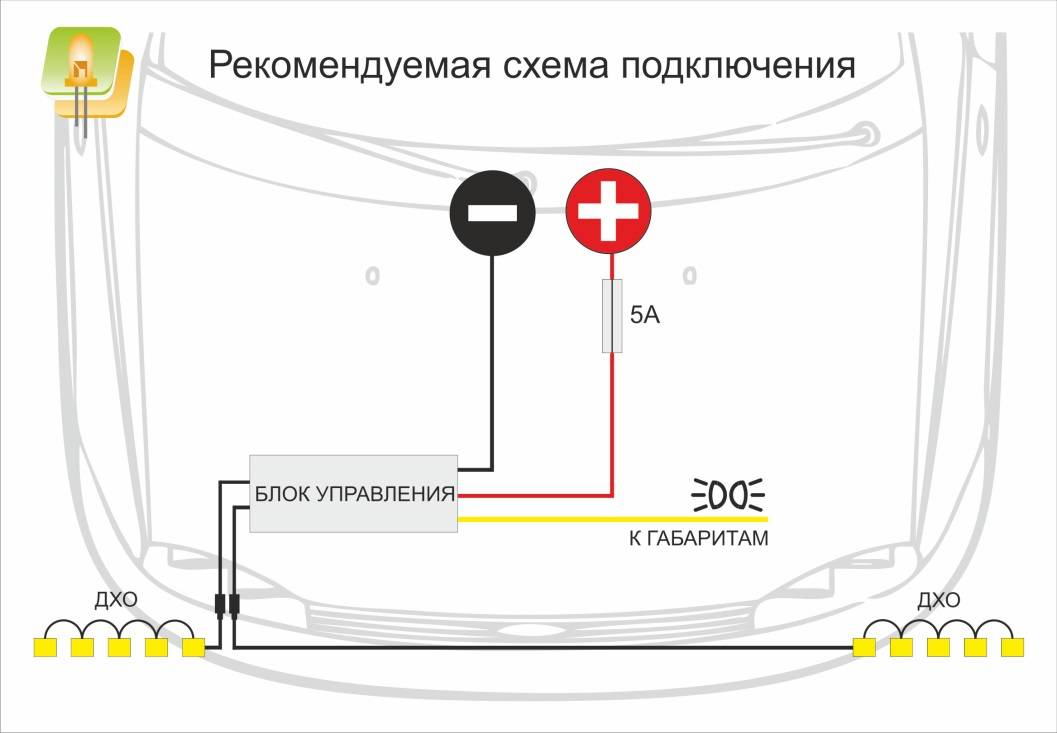

Дорогой вариант комплектуется блоком управления, который подключается напрямую к аккумуляторной батарее в автомобиле. По принципу работы они бывают двух видов:

• определяют разницу между количеством вольт при заглушенном и заведенном двигателе;
• более дешевый, это включение при поднятии напряжении выше 13В.

Лучшим является первый вариант, независимо от напряжения на вашей батарее, всегда правильно включение и отключение. Второй вариант бюджетный и работает не всегда. При заглушенном двигателе количество вольт должно упасть ниже 13В, чтобы контроллер отключил ДХО. На если у вас аккум новый или хорошо заряжен, то даже после остановки двигателя на нём до нескольких часов будет напряжение выше 13В. То есть дневные ходовые огни самостоятельно не отключатся, пока не будет менее 13В. Единственным недостатком будет собственное энергопотребление, когда контроллер ждёт запуска двигателя. Он будет разряжать аккум вместе с охранной сигнализацией.

Как сделать своими руками ДХО на Приоре из фар дальнего света при помощи реле?

Установка нового освещения

Необходимого повышения яркости или срока эксплуатации лампочек можно добиться, лишь произведя замену действующих огней. Часто автолюбители заменяют установленные в «Ладе» галогенные источники освещения на светодиодные. Как правило, с этой задачей сможет справиться даже человек без опыта замены ламп. Однако следует знать несколько нюансов. Просто поставить новый диод на нужное место недостаточно — у процесса есть свои особенности.

Они таковы:

• часто приходится отрывать предыдущий цоколь с диода, чтобы переместить его детали на нужные отверстия;
• водитель должен будет обязательно проверить полярность источников света на «Гранте» для сохранности предохранителя. Если это не будет сделано, то предохранитель, который отвечает за напряжение в сети, просто перегорит. Плавкий предохранитель, который установлен в этой модели авто, способен обесточивать безопасную работоспособность электрической схемы.

Перед сменой ламп света нужно убедиться, что такая процедура не будет нарушать действующие законодательные нормы.

Также нужно не забывать проходить плановый техосмотр. Он позволит выявить, не является ли процедура смены опасной. Вынув старый источник света, не нужно сразу его выбрасывать. Если вы не пройдете техосмотр с новыми лампами, логично будет вернуть старые на их место. Также помните, что законодательство Российской Федерации допускает на автомобилях лишь освещение белого и желтого цвета — остальные расцветки оказались вне закона.

Смена освещения на «Ладе Гранте» на такие популярные в последнее время светодиоды дает немало преимуществ:

• потребление меньшей электроэнергии и, следовательно, топлива;
• более долгий эксплуатационный срок (некоторые рассчитаны на весь срок эксплуатации «Лады Гранты»);
• отличные визуальные эффекты, яркое освещение дорожного покрытия;
• эти модели не оказывают большую нагрузку на генератор и не перегружают предохранитель.

Чтобы произвести замену в правой фаре, следуйте алгоритму:

1. Извлеките патрон, вращая его против часовой стрелки.
2. Достаньте поломанное изделие, потянув его на себя.
3. Проверьте, соответствуют ли усики лампы аналогичным креплениям в машине и вставьте его на место под углом 45 градусов.

Правильное расположение усиков диода

Установка освещения в левой фаре имеет свои особенности, так как до нее труднее добраться.

Перед процессом замены извлеките блок воздушного фильтра, предварительно открутив шланг антифриза. После этого снимите 3 резиновых крепления, на которые крепится блок. Дальнейшие действия аналогичны замене освещения в правой фаре.

Лампа ДХО Лада Гранта — это осветительный прибор для дневных ходовых огней. В автомобилях этой марки функцию таких огней выполняют лампы габаритов. В технической литературе они так и называются: двухнитевые лампы габаритного и дневного ходового огня (ДХО). При включении зажигания загорается 21-ваттная нить ходовых огней, а при включении фар — 5-ваттная нить габаритов.

Изготовитель комплектует Ладу Гранта самыми простыми и недорогими лампами ДХО. Недостатков у них много, а преимущество только одно — низкая цена. Одними из главных покупательских рекламаций на эти лампы являются тусклый желтоватый свет и очень низкий ресурс при эксплуатации.

Автолюбители, не желающие мириться с недостатками стандартных дневных ходовых огней, заменяют их другими моделями при первой же возможности. В качестве источников света подходят светодиодные лампы без цокольной сборки или лампы повышенного визуального комфорта. Ассортимент таких ламп достаточно широк, найти их можно практически в любом магазине автозапчастей. При выборе источников светодиодного освещения специалисты рекомендуют руководствоваться параметром яркости.

Лампа ДХО Лада Гранта повышенной комфортности представляет собой обыкновенные галогенные лампы накаливания ближнего света, светящие белым. Основным недостатком является ухудшенная видимость в дождливую погоду из-за того, что белый свет дает намного больше бликов от мокрых поверхностей и капель дождя, чем желтый.

В продаже чаще встречаются следующие марки галогенных лам высокого комфорта: OSRAM, General Electric, Маяк, Philips, Narva, IPF, Hella и др. Производитель рекомендует выбирать модели OSRAM H4 в модификациях Standard и Light Day. Первая полностью соответствует всем нормам и требованиям законодательства по безопасности, освещенности, геометрии и точности светотеневой границы. Имеет самое высокое значение силы света. Вторая модель отличается от первой значительно более высоким сроком службы. По силе света немного уступает модификации Standard.

Полезное видео

Подключение через реле

Специализированное реле Незабудка 3, цена 450 руб

На форумах и сайтах вы встретите разные способы, как подключить дневные ходовые огни своими руками, для каждой марки оно будет разное. Продаются и специализированные реле, например Незабудка, рассчитанные на любой автомобиль.

Принцип работы простой.  Питание на дневные ходовые огни подаётся от провода включения зажигания. Плюсовой провод от дальнего и ближнего разрывает цепь, когда на нём появляется напряжение. Для этого достаточно 5 контактного реле. Сначала посмотрите решение на форумах, которые специализируются только по марке вашего авто. Возможно вы найдете более простое решение.

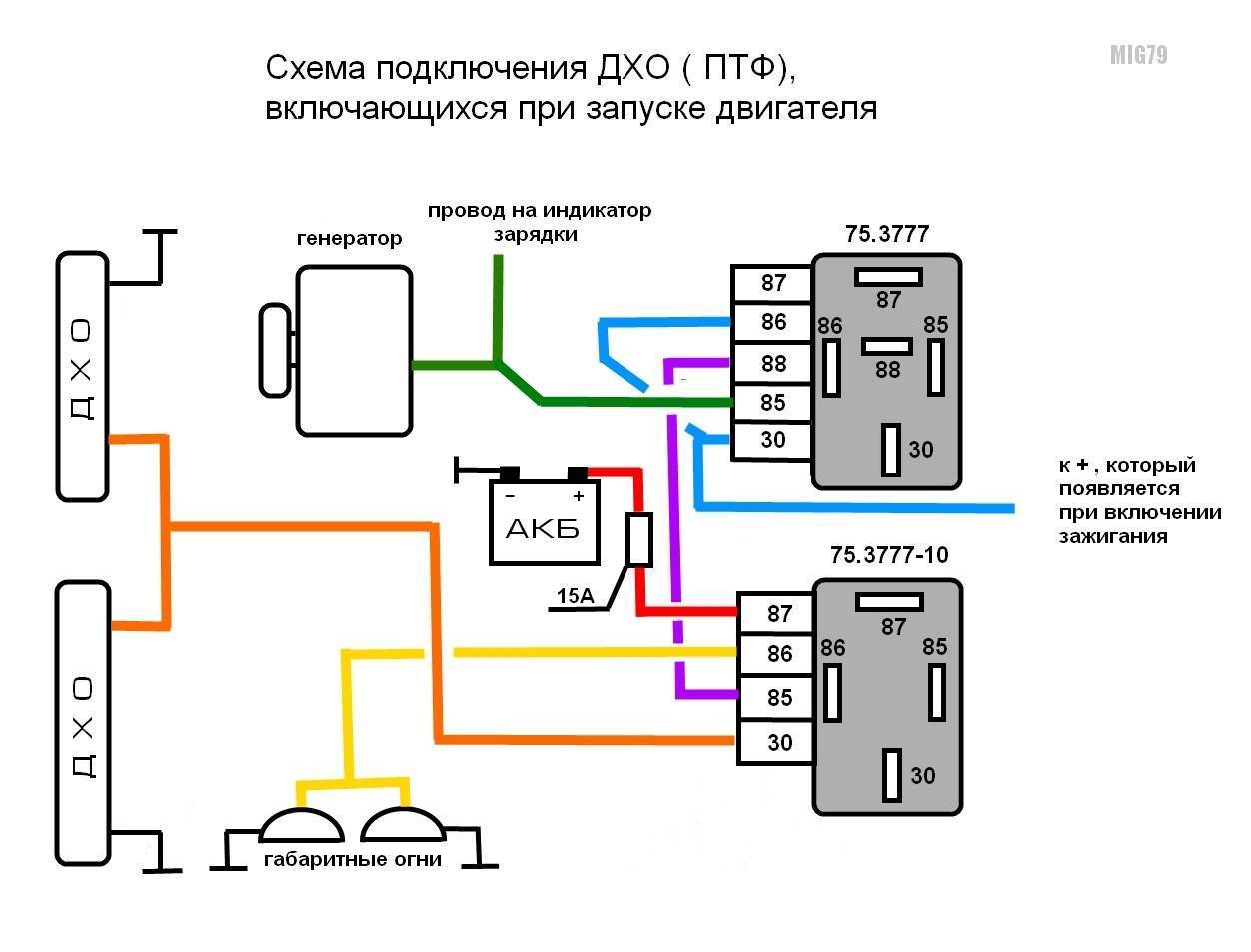

Схема подключения ходовых огней через реле

Например, в Дастере можно подключить ДХО к прикуривателю, на него подаётся напряжение, только когда включено зажигание. Это лучше чем в проводке искать провод зажигания. В любом случае рекомендую ставить предохранитель на случай замыкания.

Другой вид схемы подключения дневных ходовых огней, это установка реле в штатные релейный блок авто без каких либо модернизаций. Оно включает дальний на 30% или 50%, которого будет достаточно, чтобы обозначить транспорт на дороге. Если дальний потребляет 120W, то 30% равно примерно 36вт, 50% равно 60вт.

ДХО на Лада Ларгус своими руками за 3 рубля 50 копеек

Опыт автовладельцев (авторы: Эдуард76 и bademus)

Данный способ подходит только тем у кого на Largus имеются противотуманные фары. У кого их нет, то придётся думать, как подключить реле на автовключение Ближнего Света (для этой цели лучше всего подойдёт реле 719.3777-02)

Итак, вчера установил на свой Ларгус реле, включающую ПТФ через 5 секунд после того, как завёлся автомобиль. Гаснут сразу после выключения зажигания.

Для этого заказал реле 719.3777-01 и к нему переходник мини-реле (так и называется — переходник для 719.3777-01). Изготавливает ЗАО “Энергомаш”.

1. Содержимое посылки

2. Вынимаю штатное реле ПТФ и убираю до лучших времён

3. Вынимаю реле бензонасоса.

4. Взял из коробки, идущий в комплекте, красный проводок с предохранителем. Удалил предохранитель, кончик провода зачистил и немного загнул.

4. Вставляю в отверстие контакта №1 реле бензонасоса зачищенный провод с клеммой на конце. Можно и подпаять, но я не стал, да и напряжение с красного управляющего провода на реле автосвета мизерная — 0.5 микроАмпер.

. возвращаю реле на своё место.

5. Далее подключил реле автосвета в переходник мини-реле, и установил это всё на место штатного реле ПТФ и соединил штекерами красные провода. Всё. Выглядит так.

Ранее пробовал подключить это реле через штатные предохранители, и через реле вентилятора отопителя. Но, нанные попытки не увенчались успехом.

Советую не экспементировать, если не разбираетесь в электрике как и я, т.к. делал всё методом тыка!

Через 5-7 секунд после заводки двигателя, зажигаются ПТФ, как и их сигнализатор на приборной панели. Выключаются ПТФ (ДХО) после включения габаритов и перещёлкивания переключателя, сначала на вкл. ПТФ, затем на выкл., и гаснет свет ДХО.

Вместо ксенона, прекрасно подойдут хорошие диодные лампы ПТФ, в качестве ДХО. В крайнем случае, можно оставить и штатные лампы, тем-более ПДД допускают ездить с включенными противотуманками в дневное время, вместо ДХО! Включение Габаритных Огней днём не обязательно!

Вопрос: ПТФ загораются, когда на управляющем красном проводе появляется “+”, а при включении габаритов ПТФ гасить надо руками, принудительно?

Ответ: Принудительно следует гасить ПТФ, лишь в том случае, если требуется включить Ближний Свет (в тёмное время суток) — включаем габариты, затем включаем переключателем ПТФ и сразу же выключаем, ПТФ гаснет. В остальном: — запуск ДВС — 5 сек — заж. ПТФ — глушим ДВС — сразу гаснут.

Вопрос: А если нужно включить ближний свет совместно с ПТФ ?

Ответ: Без проблем! Кроме автоматического включения ПТФ всё остальное работает в штатном режиме.

Отзыв: Спасибо за работу. Заказал такой же комплект, они там что то модернизировали, пришло с другим переходником. На выходе только 4 провода (самой колодки для вставки в гнездо нет). Вобщем в итоге всё просто — на обоих реле есть обозначение контактов: 1235 и в скобках 1(86) 2(85) 3(30) 5(87) на штатной и на купленой 86.85.30.87. Всё! Ошибиться невозможно. Припаиваем свои папы и суем по номерам.

Отзыв: Сегодня получил реле и переходник (с четыремя раздельными проводками) и всё сделал за 10 минут, всё чётко работает. Но по хорошему, конечно надо будет проводки паять к мини колодке, куплю какую-нибудь дешёвую мини-реле, раскурочу и припаяю как надо, а то по раздельности как то не надёжно. Дело это нужное, а переходник конечно можно сделать самому. Но на реле которое мне пришло есть застёжка, которая хорошо входит в паз рядом с запасными предохранителями, только надо одну минуту поработать напильником (кто будет ставить-поймёт) и тогда ничего не будет болтаться и дополнительно ничем не надо крепить. Всем удачи.

Вовремя увидеть автомобиль, движущийся по дороге — одно из главных условий сохранения жизни пешеходов и автомобилистов. Многие страны мира включили в правила безопасности движения на дорогах световое обозначение движущегося транспортного средства как обязательное.

Предлагаем несколько вариантов монтажа

ДХО на Лада Ларгус своими руками за 3 рубля 50 копеек

Дневные ходовые огни (ДХО) представляют собой один из элементов автомобильной оптики, позволяющей в светлое время суток издалека увидеть транспортное средство, движущееся навстречу другим участникам дорожного движения.

В России уже более шести лет действует правило (п.19.5 ПДД), согласно которому все автомобили во время движения в светлое время суток должны использовать включенные ДХО (DRL, с англ. — Daytime Running Lights). Если их установка не предусмотрена конструкцией транспортного средства, то обязательно должны быть включены противотуманные фары или лампы ближнего света.

Использование мощных светодиодов 1-3 Вт

Демонтаж и замена фар своими руками

Теперь предлагаем более подробно ознакомиться с процедурой снятия и замены источников освещения своими руками. Особенно это актуально, если вы решили произвести тюнинг оптики.

ДХО

Процедура установки дневных ходовых огней выглядит следующим образом:

1. Если в вашем авто не установлены ДХО, то в первую очередь нужно разобраться с бампером. В нем должны быть посадочные места для установки, вернее, в их месте вмонтированы заглушки. Эти заглушки следует демонтировать, но для большего удобства лучше будет снять сам бампер. Когда бампер будет снят, вырежьте заглушки при помощи ножовки или ножа. Действуйте аккуратно, чтобы не повредить бампер.
2. Когда заглушки будут демонтированы, посадочные места следует промыть и зачистить, а также обезжирить. После того, как место будет готово к установке, необходимо произвести монтаж ДХО. В зависимости от типа крепления, фиксация оптики осуществляется с помощью саморезов либо специальных фиксаторов. Надежно закрепите фары в посадочном месте, место монтажа также можно дополнительно обработать клеем либо герметиком.
3. Далее, производится установка блока розжига. Это устройство необходимо разместить в моторном отсеке. При установке учитывайте, что на блок розжига не должны влиять высокие температуры, а также влага, в противном случае он выйдет из строя. Надежно зафиксируйте блок, чтобы на него также не воздействовали вибрации во время движения. Работа в условиях вибраций может привести к некорректному функционированию оптики.
4. Далее, черный провод от дневных ходовых огней подключается к массе, то есть кузову авто. Можно найти уже имеющуюся массу и подключиться к ней. Болт, который будет фиксировать провод, нужно зачистить, как и посадочное место, ржавчины здесь быть не должно.
5. После этого подключается желтый провод. Его можно соединить параллельно с питанием ближнего освещения. Такое подключение нужно для того, чтобы обеспечить работу ДХО в половину мощности, когда водитель активирует ближний свет. В противном случае они будут светить так же ярко, что может привести к их более ускоренному выходу из строя.
6. Остается плюсовой кабель, его необходимо подключить к реле зажигания.
7. Выполнив эти действия, необходимо установить на место бампер и проверить работоспособность оптики (автор видео — канал Простое Мнение).

Ближнего света

Что касается замены оптики головного освещения, то данная процедура также не особо сложная, но для ее выполнения нужно будет также демонтировать бампер. Это необходимо потому, что под бампером расположены нижние болты фиксации оптики.

Сам процесс выглядит так:

1. Сначала следует отключить проводку от источников освещения фонарей. Для этого нужно произвести демонтаж чехла, после чего извлечь разъем с проводкой. Затем демонтируются патроны поворотных, а также габаритных огней. Если оптика оборудуется гидрокорректором, то также надо будет немного сдвинуть чехол по оболочке троса, отсоединить фиксатор, а затем провернуть и снять исполнительный элемент.
2. Далее, нужно открутить три болта, которые крепят фонарь, они расположены по периметру. Для их откручивания вам потребуется гаечный ключ на 10.
3. После выполнения эти действий фару можно снять. Сделайте ее ремонт, тюнинг или произведите замену, после чего установите фонарь на место. Процедура монтажа осуществляется в обратной последовательности. Не забудьте подключить все штекеры, проследите за тем, чтобы фонарь был надежно зафиксирован в посадочном месте.
4. На завершающем этапе обязательно сделайте регулировку света.

ПТФ

Что касается замены противотуманных фонарей, то она осуществляется так:

1. Сначала необходимо демонтировать грязезащитный щиток, расположенный в переднем бампере, со стороны фонаря, который вы будете менять. После его демонтажа нужно отключить разъем с проводами от источника освещения ПТФ.
2. Далее, используя крестовую отвертку, нужно выкрутить три самореза, которые крепят фонарь к бамперу.
3. Сделав это, устройство можно извлечь. Процедура установки производится в обратном порядке. Когда монтаж будет завершен, нужно обязательно отрегулировать направление светового потока. Для этого, через специальное отверстие, расположенное в переднем бампере, вам нужно будет пролезть отверткой с плоским лезвием и нащупать регулировочный болт. Он вращается по часовой стрелке, если световой поток нужно поднять, или против нее — если опустить.

Пример пользы

При поездках зимой на короткие расстояния, особенно в сильный мороз, большое количество энергии тратится от аккумулятора на запуск двигателя. Со временем аккумулятор теряет емкость и хуже держит заряд. Использование ДХО вместо ближнего света позволит быстрее заряжать аккумулятор во время движения.

Считаем:

1. ближний свет потребляет около 100Вт, 2 лампы по 50Вт каждая;
2. достойные ДХО до 15Вт;
3. 100Вт – 15Вт = 85Вт энергии будет потребляться меньше.

Например, у меня в Дастере стоит штатный ТЭН, который прогревает салон до прогрева двигателя. В результате машина будет быстрее нагреваться.

Привет Сергей! Я купил себе ДХО этой модели с контроллером TURNS 1156 BA15S LED PLATFORM DRL IN 2-IN-1 и контроллером, как вы показали выше, вам нужна помощь, чтобы подключить его, схема есть, но, на мой взгляд, она не доработана раньше я бы знал, что вы на сайте, то я с вами посоветовался, а теперь прошу объяснить мне, как подключить контроллер к ДХО я искал видео, но они показывают простое соединение, которое есть понятно, а куда подключить контроллер, я так понимаю, служит от стабилизатора напряжения, а то надо резистор зачищать сначала или после? Я не понимаю. Спасибо. Олег.

Контроллер подключается к лампам и питанию, все просто. Спросите, где купили, схему подключения точно знают.

Привет, перегорел контроллер osram drl 401 DRL, пришлось искать аналог, нашел в Китае аналогичный, который не приглушает свет а полностью выключает при включении габарита, заметил странную особенность из неприятного мерцания светодиодных ламп и только по минимуму, самые дешевые рублей за 700 при хорошей разводке контроллер не взял, а сегодня вечером после выключения соседних светодиодных ламп вообще включили 10% своей яркости, это не возможно что второй контроллер сдох, не знаю куда копать дальше, не знаю куда копать дальше спросите совета

Чтобы проверить исправность агрегата, протестируйте его отдельно, чтобы не грешить цепи в машине. У китайских ДХО очень много недостатков, коллега пробовал покупать несколько, многие сгорели.

Был драйвер, который стабилизировал ток. И вы подключили источник напряжения. Сила тока оказалась большой, поэтому диоды перегорели.

Все хорошо Вопрос, по незнанию, купил ДХО FT-DRL-046, подключаю через генератор, но из блока управления еще 2 белых и 1 синий как их подключить. Точнее какой провод к ближайшему.У меня газ-31105 спасибо.

Лучше поинтересуйтесь в магазине, где вы его купили, они точно знают или вы можете связаться с производителем.

Общие требования к ДХО

Схема ДХО по Госту

К этим элементам предъявлены особые требования, которые должны соответствовать ГОСТу, а именно:

1. Огни должны автоматически включаться.
2. Должна быть возможность принудительного отключения огней.
3. ДХО должны выключаться автоматически при включении света в авто.
4. Излучатели должны иметь площадь не более 40 сантиметров.
5. Мощность света не должна быть больше 800кд.
6. Свет должен быть белым.
7. Фар должно быть не более 2-х.

Внесение изменений в конструкцию автомобиля

Но рекомендуется использовать именно дневные огни, так как этот вариант наиболее рациональный. Если включать свет или противотуманки, то это приведет к износу различных элементов авто, например, габаритных огней или подсветки панели приборов. ДХО во включенном состоянии не требуют дополнительного расхода топлива. Они могут работать автономно и экономить бензин.

Вариант первый — изготовление ходовых огней для автомобиля «Лада Ларгус» самостоятельно. Это можно сделать следующим образом:

• в качестве светоизлучателя используется светодиодная полоска (диоды 5050, 12 В,14, 4 ВТ), два провода разных цветов, заглушка для фар;
• для размещения на заглушке нарезаются 2 полоски длинной 25 см и 6 полосок по 10 см;
• сверлятся отверстия для проводов в заглушках под размер полосок;
• припаиваются провода к краям полосок. Они размещаются на заглушках, крепятся на силикон и дополнительно скобками. Провода выводятся на оборотную сторону;
• для большей сохранности светоизлучателей и уменьшения потока света можно применить полихлорвиниловую трубку. В этом случае источник света нужно поместить в нее;
• выполняются элементарные коммуникации проводов, затем вся собранная схема подключается к реле бензонасоса «Лады Ларгус». Таким образом, ходовые огни включаются при запуске мотора и выключаются, когда мотор заглушен. В дальнейшем их можно подключить иначе — через дополнительное реле, чтобы при включении габаритных огней они гасли.

Изготовление и установка оборудования закончены. Довольно просто и недорого. Безусловно, это неидеальный вариант, и не каждому он подойдет. Попробуйте.

Вариант второй — оригинальные ходовые огни для автомобилей Lada Largus:

• это светодиодные лампы, доступные любому автовладельцу. Здесь без станции техобслуживания вы тоже обойдетесь. Замена заводских ламп — это элементарно;
• не ошибитесь при их покупке, излучаемый свет должен быть одного оттенка. Это требование является обязательным.

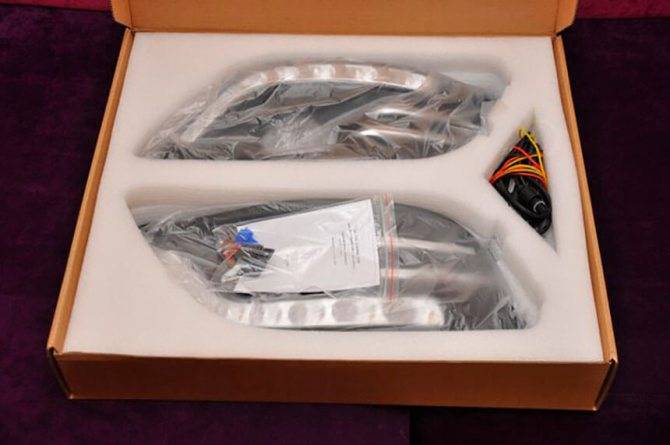

Вариант третий — установка купленного в магазине комплекта.

Здесь, на первый взгляд, минимум сложностей. Есть инструкция — изучай и действуй! Но не торопитесь начинать. Трезво оцените свои знания по электрооборудованию автомобиля «Лада Ларгус». Попытайтесь проследить по инструкции, как выполняется установка и подключение приобретенного комплекта. Если вы уверены в собственных силах, приступайте. Если же нет, лучше обратитесь к специалистам на СТО. Практика показывает, что без специальной технической подготовки по электросистеме «Лада Ларгус» монтаж такого оборудования даже по инструкции довольно сложен.

Предлагаем несколько вариантов монтажа

Вариант первый — изготовление ходовых огней для автомобиля «Лада Ларгус» самостоятельно. Это можно сделать следующим образом:

• в качестве светоизлучателя используется светодиодная полоска (диоды 5050, 12 В,14, 4 ВТ), два провода разных цветов, заглушка для фар;
• для размещения на заглушке нарезаются 2 полоски длинной 25 см и 6 полосок по 10 см;
• сверлятся отверстия для проводов в заглушках под размер полосок;
• припаиваются провода к краям полосок. Они размещаются на заглушках, крепятся на силикон и дополнительно скобками. Провода выводятся на оборотную сторону;
• для большей сохранности светоизлучателей и уменьшения потока света можно применить полихлорвиниловую трубку. В этом случае источник света нужно поместить в нее;
• выполняются элементарные коммуникации проводов, затем вся собранная схема подключается к реле бензонасоса «Лады Ларгус». Таким образом, ходовые огни включаются при запуске мотора и выключаются, когда мотор заглушен. В дальнейшем их можно подключить иначе — через дополнительное реле, чтобы при включении габаритных огней они гасли.

Изготовление и установка оборудования закончены. Довольно просто и недорого. Безусловно, это неидеальный вариант, и не каждому он подойдет. Попробуйте.

Вариант второй — оригинальные ходовые огни для автомобилей Lada Largus:

• это светодиодные лампы, доступные любому автовладельцу. Здесь без станции техобслуживания вы тоже обойдетесь. Замена заводских ламп — это элементарно;
• не ошибитесь при их покупке, излучаемый свет должен быть одного оттенка. Это требование является обязательным.

Вариант третий — установка купленного в магазине комплекта.

Здесь, на первый взгляд, минимум сложностей. Есть инструкция — изучай и действуй! Но не торопитесь начинать. Трезво оцените свои знания по электрооборудованию автомобиля «Лада Ларгус». Попытайтесь проследить по инструкции, как выполняется установка и подключение приобретенного комплекта. Если вы уверены в собственных силах, приступайте. Если же нет, лучше обратитесь к специалистам на СТО. Практика показывает, что без специальной технической подготовки по электросистеме «Лада Ларгус» монтаж такого оборудования даже по инструкции довольно сложен.

Как решить этот вопрос владельцу автомобиля

«Лада Ларгус» позволяет это сделать, используя:

• ближний свет фар;
• противотуманные фары;
• дневные ходовые огни (если они установлены на автомобиле).

Из этого перечня рекомендуем для постоянного использования именно последний вариант, как наиболее рациональный. Остальные примеры проигрывают этому решению. При их использовании дополнительно вступают в работу и не оправдано изнашиваются элементы подсветки приборной панели, габаритные огни. Находясь во включенном состоянии, они требуют дополнительного расхода топлива. Ходовые же огни, работая автономно от остальных осветительных приборов, будут экономить горючее. Да, уменьшение расхода небольшое, но это тоже ваши деньги.

Ходовые огни для Lada Largus

Как и где хранить автомобиль. ВАЗ-2109, ВАЗ-2108.:

Подготовительные работы по хранению автомобиля. ВАЗ-2109, ВАЗ-2108.Хранение и обслуживание автомобиля. ВАЗ-2109, ВАЗ-2108ВАЗ-2108, ВАЗ-2109. Как снять автомобиль с хранения?

Прочистка дренажных отверстий кузова автомобилей ВАЗ-2109, ВАЗ-2108.Где и как хранить автомобиль. ВАЗ-2108, ВАЗ-2109Как правильно мыть машину. ВАЗ-2109, ВАЗ-2108.Эксплуатация автомобиля ВАЗ-2109 и ВАЗ-2108 при сильных морозахЧто необходимо иметь всегда при себе, при эксплуатации ВАЗ-2109 и ВАЗ-2108 в зимний период.Как лучше ездить на ВАЗ-2109 и ВАЗ-2108 в зимний период?Уход и восстановление покрытия кузова. ВАЗ-2109, ВАЗ-2108

Правила и инструкция по установке ДХО

Общие требования к ДХО

Схема ДХО по Госту

К этим элементам предъявлены особые требования, которые должны соответствовать ГОСТу, а именно:

1. Огни должны автоматически включаться.
2. Должна быть возможность принудительного отключения огней.
3. ДХО должны выключаться автоматически при включении света в авто.
4. Излучатели должны иметь площадь не более 40 сантиметров.
5. Мощность света не должна быть больше 800кд.
6. Свет должен быть белым.
7. Фар должно быть не более 2-х.

Внесение изменений в конструкцию автомобиля

Но рекомендуется использовать именно дневные огни, так как этот вариант наиболее рациональный. Если включать свет или противотуманки, то это приведет к износу различных элементов авто, например, габаритных огней или подсветки панели приборов. ДХО во включенном состоянии не требуют дополнительного расхода топлива. Они могут работать автономно и экономить бензин.

Дневной ходовой огонь Лада Ларгус без переделки фар и 5 плюсов ДХО

Мне очень нравится читать журнал За рулем, особенно следить за редакционными машинами. Вот сегодня я наткнулся на текст о том, как сделать ДХО для Ларгуса своими руками, причем получилось удачно. Ну еще бы такая плевая затея не ознаменовалась блестящим результатом у специалистов!

Сразу скажу, что ДХО на Ларгус установили без замены штатной светотехники. Было решено купить реле, произведенное на заводе «Энергомаш» в г. Калуге. Оно позволяет включать нити дальнего света в автомобильных фарах на 30% мощности, все это происходит автоматически, когда водитель включает зажигание. Что касается переключателя света лада Ларгус, то он продолжает оставаться в нулевом положении. То есть, водитель сам ничего не включает, все делается само.

Штатные фары в режиме ДХО превосходно показали себя. На дороге Лада Ларгус стала гораздо заметнее, чем раньше. На ламповые спирали теперь подается небольшой ток, в результате чего источники света прослужат существенно дольше. Расход электричества невелик, в результате чего энергетический баланс аккумулятора лучше поддерживается. Горение фар в таком режиме продолжается где-то минуту после выключения зажигания, поскольку блок умеет распознавать снижение напряжения и обесточивать фары по этой причине. Кстати, на Lada Largus частенько горят лампочки, подсвечивающие блок управления климатом. Поменять их весьма трудно.

Помимо лампочек, данное решение сберегает и габаритные огни транспортного средства сзади. Дольше живут и многочисленные лампы на приборной панели в салоне. Однако, пришлось обустроить постоянное горение подсветки приборов, так как в пасмурную погоду их не было видно, когда вы едете на ДХО (свет ведь не горит). Кстати, на многих автомобилях это все делает завод, но Лада Ларгус, видимо, стала исключением. Что касается реле, то это автореле 719.3777–08 , которое стоит приблизительно 1000 рублей. Если вы еще сомневаетесь, что ДХО на Ларгус выгодны и нужны, то давайте продолжим беседу.

Электроэнергия на борту любого автомобиля (даже Бентли) берется от сжигания топлива (электрокар черпает ее от батареи, но мы пока про обычные машины на бензине, дизеле или газе). Итак, смотрим, сколько примерно энергии потребляют световые огни транспортного средства, которое двигается с включенным ближним светом, как и предписано в ПДД:

1. Лампы в фарах, 2 штуки – 55Вт х2 = 110 Вт.

2. Габаритные огни в количестве четырех по 5 Вт – 5Вт х 4 = 20 Вт.

3. Номер подсвечивают две лампы по 5 Вт – итого 10 Вт.

4. Еще столько же уходит на подсветку приборного щитка.

В итоге набираем 150 Вт. Конкретная цифра для разных авто может отличаться, но все равно это чрезмерно много. Не лучше ли сберечь лампы, а электричество направить в АКБ? Поставив светодиодные ДХО на автомобиль. Вы получаете расход энергию на уровне 10-15 Ват вместо 150. То есть, вы снизите потребление тока в 10 раз минимум! Двигателю, кстати, нужно примерно 0,2 л.с., чтобы «посветить» вам. Так что еще и расход топлива снизится, пусть и ненамного. Двигателю не тяжело работать на освещение, зато по электрике все совсем иначе.

Итак, дневной ходовой огонь представляет собой великолепное решение по следующим причинам:

1. Отключается целая куча ламп, их ресурс от этого растет. 2. Меньше тратится электричества, оно идет на заряд АКБ, что особенно полезно зимой. 3. Сегодня дневные ходовые огни не запрещены в ПДД в случае правильной установки. 4. Особенно ценны ДХО для старой машины, поскольку генератор там наверняка утратил первозданную мощность. 5. В пробках мотор функционирует почти все время на холостых и малых оборотах, зарядка АКБ идет очень вяло, и дневной ходовой огонь придется очень кстати.

А что вы думаете обо всем этом? Есть ли ДХО на вашем авто? Как отнеслись к ним сотрудники ДПС? Пишите комментарии, помните о лайках, становитесь подписчиками канала. Мы обязательно найдем еще что-то интересное!

Способы монтажа

Вариант №1. Он предусматривает установку самостоятельно изготовленной ходовой оптики.

Такие изделия можно подготовить, применяя следующий алгоритм действий:

• приобретаем светодиодную ленту, выступающую в роли излучателя (применяем 4-ваттные диоды 5050 с напряжением 12 В или 14 В);
• для расположения на заглушке нарезаем 2 полоски, длина которых 250 мм и 6 полос, имеющих меньшую величину длины
• по 100 мм;
• далее производим сверловку отверстий заглушек для вывода кабелей, соответствуя размеру самих полос;
• к краям полос аккуратно припаиваем наконечники проводов (их следует закрепить, применив силикон и скобы для подстраховки);
• указанные кабели выводим на тыльную сторону заглушек;
• чтобы по максимуму сохранить целостность излучателей, применяем трубку из полихлорвинила (в ней располагаем сам световой источник);
• после выполнения примитивных коммуникаций сборку получившейся схемы коммутируем с реле топливного насоса.

Такое решение позволяет заиметь возможность включения и деактивации ходовых огней в зависимости от того, запускается или глушится мотор.

На этом процесс изготовления и монтажа данного оборудования можно считать завершенным. Как видите, ДХО своими руками – это не так-то уж и сложно.

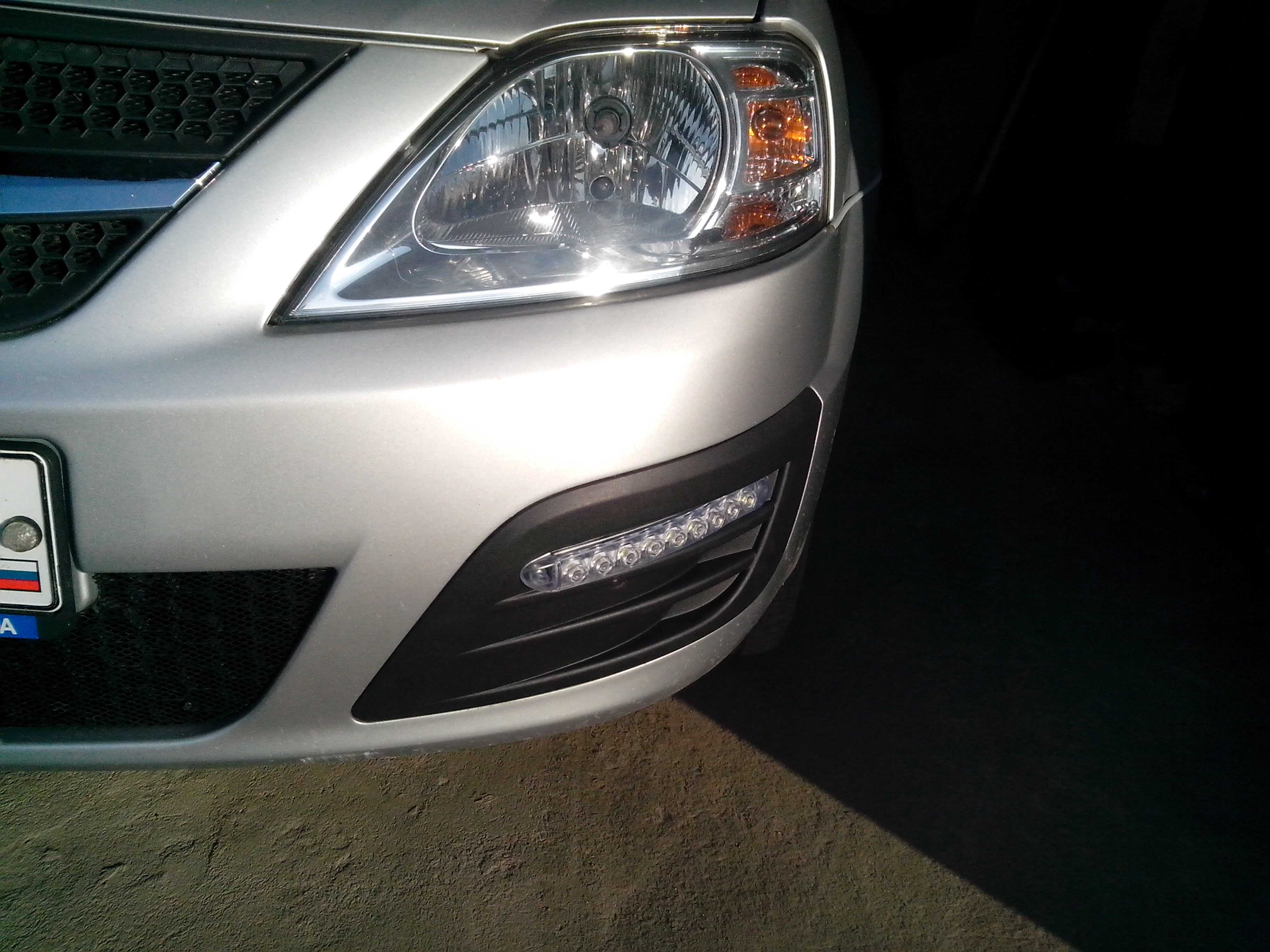

Вариант №2 – использование оригинальных ходовых огней, применяемых для Lada Largus.

В качестве таких вариантов выступают обычные светодиодные лампы, которые стали доступным продуктом для каждого владельца. Здесь также можно обойтись без помощи соответствующей мастерской, ведь процедура замены ламп достаточно примитивна. Проявляйте внимательность во время покупки, поскольку цветовой оттенок излучаемого света должен быть идентичен у обоих источников (обязательное требование).

Вариант №3 – монтаж комплекта, приобретенного у торгового субъекта.

На первый взгляд может показаться, что процедура наделена минимумом сложности. Действовать следует в соответствии с положениями инструкции. Перед началом манипуляций потребуется взвесить уровень своих знаний в сфере электрооборудования модели Lada Largus. Если уверенность в собственных возможностях отсутствует, то обращайтесь к специалистам сервисов.
