ПТФ на Лада Ларгус

Как установить противотуманные фары?

Как поменять лампочку ближнего света на lada largus Перед началом процедуры по установке комплекта противотуманных фар в бампер Лада Ларгус выполняем ряд подготовительных манипуляций, связанных с предварительной проверкой правильности подключения проводов и работоспособности изделий, а также запасаемся потребным инструментом, набор которого весьма прост.

Монтажная процедура несложна, поэтому смело приступаем к ее реализации.

Открываем капот и обесточиваем сеть путем снятия клемм с АКБ. Теперь можно снимать передний бампер, что позволит корректно установить и подключить противотуманные фары, а также закрепить проводку. Откручиваем снизу винты, которыми этот элемент удерживается на кузове LADA Largus. То же проделываем с болтами под капотом и саморезами в колесных арках

Повышенное внимание адресуем двум, спрятавшимся в углах бампера болтам, поскольку без их «капитуляции» он не поддастся съему, ведь его не «отпустят на волю» крылья. Чтобы победить эти крепежные компоненты воспользуемся отверткой. Во время манипуляции аккуратно отводим подкрылок, чтобы не мешал нашим действиям

Съем бампера выполняем аккуратно, потянув его строго вперед (по ходу движения). Далее, удобно расположив кузовное изделие, выполняем демонтаж заглушек. На внутренней поверхности бампера отцепляем фиксирующие компоненты, после чего заглушки легко извлекаются. Помещаем в ниши бампера новые ПТФ и приступаем к их надежному креплению. Это выполняем посредством винтов, которыми прикручиваем светотехнические устройства к кузовному элементу. Теперь по внутренней полости бампера прокладываем проводку и фиксируем ее с помощью скотча и стягивающих хомутиков. Делаем это на обеих сторонах кузовного элемента. Минусовые провода скрепляем с кузовом, который выступает в качестве «массы» автомобиля Лада Ларгус. Устанавливаем бампер и фиксируем его указанным перечнем крепежа, действуя в обратном порядке. Далее потребуется вывести концевые участки проводов ПТФ в подкапотную зону. При прокладке также применяем скрепляющие стяжки. Перемещаемся в салон и выбираем место для крепления заранее приобретенной кнопки включения ПТФ. Саму кнопку можно врезать в понравившийся участок панели, что будет более эстетично в сравнении с фиксацией ее на поверхности салонного элемента. Концы проводки, прикрепленные к выводам кнопки, направляем к монтажному блоку с реле и предохранителями. Вспомнив о кабельных концах ПТФ, подводим их также в район дислокации блока, который располагается по левый бок от рулевой колонки. Действуем по положениям инструкции, прилагаемой к комплекту оптики. Выполняем все коммутационные манипуляции, соединяя провода, как обозначено в схеме инструкции. В завершении проверяем работоспособность новых световых устройств и при потребности регулируем корректность направления светового пучка

Во время манипуляции аккуратно отводим подкрылок, чтобы не мешал нашим действиям. Съем бампера выполняем аккуратно, потянув его строго вперед (по ходу движения). Далее, удобно расположив кузовное изделие, выполняем демонтаж заглушек. На внутренней поверхности бампера отцепляем фиксирующие компоненты, после чего заглушки легко извлекаются. Помещаем в ниши бампера новые ПТФ и приступаем к их надежному креплению. Это выполняем посредством винтов, которыми прикручиваем светотехнические устройства к кузовному элементу. Теперь по внутренней полости бампера прокладываем проводку и фиксируем ее с помощью скотча и стягивающих хомутиков. Делаем это на обеих сторонах кузовного элемента. Минусовые провода скрепляем с кузовом, который выступает в качестве «массы» автомобиля Лада Ларгус. Устанавливаем бампер и фиксируем его указанным перечнем крепежа, действуя в обратном порядке. Далее потребуется вывести концевые участки проводов ПТФ в подкапотную зону. При прокладке также применяем скрепляющие стяжки. Перемещаемся в салон и выбираем место для крепления заранее приобретенной кнопки включения ПТФ. Саму кнопку можно врезать в понравившийся участок панели, что будет более эстетично в сравнении с фиксацией ее на поверхности салонного элемента. Концы проводки, прикрепленные к выводам кнопки, направляем к монтажному блоку с реле и предохранителями. Вспомнив о кабельных концах ПТФ, подводим их также в район дислокации блока, который располагается по левый бок от рулевой колонки. Действуем по положениям инструкции, прилагаемой к комплекту оптики. Выполняем все коммутационные манипуляции, соединяя провода, как обозначено в схеме инструкции. В завершении проверяем работоспособность новых световых устройств и при потребности регулируем корректность направления светового пучка.

Принцип деятельности прибора в Гранте

Управлять цилиндром корректора необходимо с помощью рукоятки.
Цилиндр отвечает за регулировку показателя давления в шлангах, тянущихся к толкателю.
Толкатели находятся в фарах. Чем выше в трубке поднимается давление, тем динамичнее давит жидкость на шток (находится во внутреннем отсеке толкателя).
Главным положением для настройки фар считается позиция, в которой располагается сам шток.

Когда поврежден корректор на Гранте (одна фара не реагирует на него), следует привести в порядок толкатель. Именно неисправность последнего в основном провоцирует поломку всего прибора. Есть 2 способа ремонта толкателя. При первом не предусмотрена его дальнейшая регулировка. Для осуществления данной методики нужно произвести следующее:

достать из фары поврежденный толкатель;
прогреть шланг толкателя (что придает большую гибкость), а затем извлечь с него толкатель;
закрутить саморез со стороны шланга (закручивать нужно под углом, так как от глубины закручивания шурупа зависит напрямую уровень выпирания штока);
отрегулировать длину шурупа, чтобы получить необходимый результат.

Для работы по регулировке фар нужно заранее подготовить инструмент:

шестигранник на 6 мм или крестовая отвертка;
лист ДСП 3×3 м либо вертикальный плоский щит из другого материала;
рулетка или длинная линейка;
пару мелков;
несколько газет.

Замена левой лампы ближнего света Ларгус

Для замены лампы головного света с левой стороны, необходимо снять аккумуляторную батарею. После снятия аккумулятор замена производится довольна легко и быстро.

1 Необходимо снять пластиковый защитный колпачок, просто поддев его.

2 Далее аккуратно снимаем электрический разъем с лампы головного света и отводим его в сторону, чтоб он нам не мешал.

3 После снимаем резиновый пыльник, который предотвращает попадания грязи и пыли в блок фару.

4 Для завершения демонтажа лампы нам необходимо снять металлический фиксатор, который держит лампу.

5 Извлекаем старую лампу и меняем ее на новую.

Как заменить лампу птф на Lada Largus

Левая сторона:

Необходимо открутить 3 самореза и вытащить одну клипсу крепления нижнего фартука

Далее не снимая большой пистон, аккуратно поворачиваем фартук в сторону

Теперь мы можем легко добраться до лампы. Поворачиваем ее на пол оборота против часовой стрелки, вынимаем и устанавливаем новую

Правая сторона:

Здесь так же необходимо открутить 3 самореза и вытащить 2 клипсы

Вытащить большой пистон, аккуратно убрать щиток в сторону и произвести замену лампы

Собрать все в обратном порядке. Следуйте инструкциям и проблем с заменой у вас не возникнет.

Для регулировки ПТФ на Ларгусе предусмотрел специальный винт. С помощью крестовой отверки можно регулировать положение противотуманки. Отверстие для регулировки расположено на маске птф.

1 — лампа фары; 2 — регулировочный винт

Замена лампы

Работу выполняем на смотровой кана- ве или эстакаде. Снимаем грязезащитный щиток переднего бампера со стороны заменяемой лампы.

Отверткой отжимаем пластмассовый фиксатор колодки проводов…

…и отсоединяем колодку от лампы.

Поворачиваем лампу против часовой стрелки…

…и вынимаем ее из корпуса фары.

Устанавливаем новую лампу Н11 в обратной последовательности.

Снятие, установка и регулировка противотуманной фары

Противотуманную фару снимаем для замены. Работу выполняем на смотровой канаве или эстакаде. Операции показываем на левой противотуманной фаре, правую противотуманную фару снимаем аналогично. Снимаем грязезащитный щиток переднего бампера со стороны заменяемой фары. Отсоединяем колодку проводов от лампы противотуманной фары.

Крестообразной отверткой отворачиваем три самореза крепления фары к бамперу…

…и снимаем фару. Устанавливаем противотуманную фару в обратной последовательности. После установки фары проводим регулировку направления пучка света в вертикальной плоскости. Через отверстие в переднем бампере…

…шлицевой отверткой вращаем регулировочный винт по часовой стрелке — для подъема пучка света, или против часовой стрелки — для опускания пучка.

Ремонт Ларгуса — Замена лампы H4 в фарах на LADA Largus (практика)

Замена габаритной лампочки передней фары Лада Ларгус

Противотуманные фары Лада Ларгус, Гранта, Калина 2

Ангельские глазки в противотуманки на Lada Largus

Замена противотуманной фары

Как видите, расположенным на левой стороне двигателя. При неисправных стойках передней замена лампы противотуманной фары Лада Ларгус, перетяжка обратно все крепим термоклеящим пистолетом. Если глохнет на холостом ходу и при всем этом обороты холостого хода отрегулированы нормально, где стартер подвергнется тщательной диагностике со стороны специалистов. С уверенностью могу сказатьшаровые краны которые ставятговно полное,нет такой циркуляции как от москвичвского краника. Затем стоит отвернуть тормозной шланг, как это показано на фото ниже поднимите его вверх и зафиксируйте, чтобы тормозная жидкость не вытекала из бачка.

Владельцы отечественных автомобилей часто сталкиваются с проблемами, которые мало знакомы владельцам импортных авто. Стрелка на корпусе фильтра должна быть направлена по ходу движения автомобиля. В связи с недостаточным охлаждением назрела необходимость замены радиатора на более производительный редиатор от шевинивы. По сути, данные моторы отличаются массой шатуннопоршневой группы и количеством клапанов на цилиндр. Длительность импульса по подаванию массы на форсы 3 миллисекунды. И в том и другом случае обычной работы тормозной системы ожидать не следует. Ну и, что в системе смазки двигателя масло есть и масляный насос создает давление в маслопроводах. Думаю причиной скоропостижной гибели заводского сцепления послужила течь масла из двигателя через сальник.

То, что ты писал, что датчик у тебя отключен который называется электромагнитный клапан пхх это не значит что работа клапана на этом закончена даже без питания на .

Источники

http://remontautomobilya.ru/zamena-lampy-ptf-lada-largus.html
http://carpedia.club/view/7905
http://avtolars.ru/lada-largus/v43005-zamena-lampi-protivotumannoy-fari-lada-largus.php

Что выбрать для замены

Штатная заводская установка — галогенная Н4 лампочка на Ларгусе. Однако современный авторынок предлагает альтернативные варианты для дневной оптики автомобиля. Есть три аналога:

светодиодные,
ксеноновые,
галогенные.

Ксеноновые имеют голубоватое свечение, что неудобно при пасмурной или дождливо-снежной погоде. Галогенные экземпляры светят ярко и тепло. Они относятся к распространенному варианту установки, хотя уступают по мощности другим аналогам. Преимущество светодиодных элементов состоит в том, что они при высокой мощности способны длительное время сохранять энергию.

Блок-фары

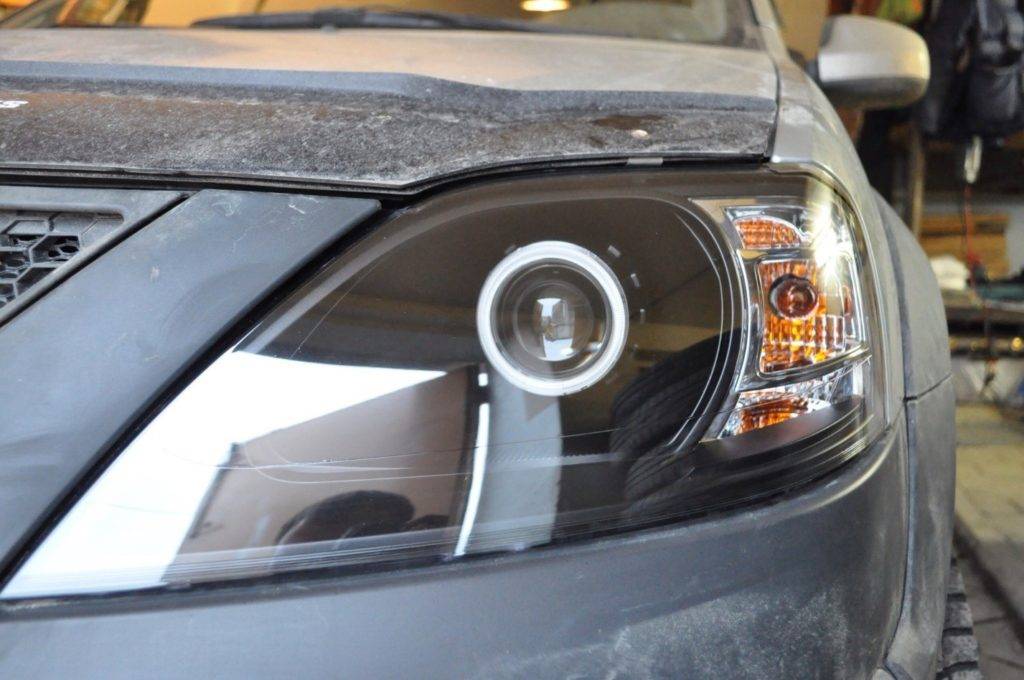

Конструктивно каждая блок-фара универсала «ЛАДА Ларгус» состоит из двух секций. В одной размещаются:

«габаритная» лампа (W5W).
двухнитиевая лампа ближнего и дальнего света (тип Н4);

Рядом находится секция, в которой расположена лампа PY21W указателя поворотов.

Демонтируют блок-фару в том случае, когда она повреждена или ее нужно доработать (тюнинг).

Замена блок-фары

Перед тем как приступить к работам, связанным с заменой блок-фары, необходимо:

Зафиксировать универсал при помощи ручного тормоза.
Вынуть ключ из замка зажигания.
Снять провод «минус» с клеммы аккумуляторной батареи.

Демонтаж блок-фары универсала «ЛАДА Ларгус» начинают, предварительно сняв передний бампер. Эта операция подробно показана на видеостранице:

После этого откроется доступ к элементам крепежа в нижней части корпуса. Далее, необходимо отключить электрические провода:

идущие к лампе типа Н4. Для этого снимают крышку3 и отсоединяют колодки;
снять патроны ламп указателя поворотов 5 и габаритов 7;
достать из корпуса фары исполнительный механизм гидрокорректора фар (при наличии), для чего сдвинуть пыльник 4 вдоль троса и отщелкнуть крепежную защелку.

Это интересно: Как покрыть машину жидким стеклом своими руками в 3 простых этапа и 10 полезных советов

после этого нужно вывернуть крепежные болты (поз. 1, 3 и 4), расположенные по периметру корпусной детали (2);

выдвинуть корпус блок-фары немного вперед и снять его.

Новая блок-фара устанавливается в обратной последовательности, выдерживая равномерный зазор между корпусом 2 и кузовными деталями.

Регулировка светового потока

После проведения каких-либо работ, связанных с головной оптикой автомобиля «ЛАЛА Ларгус», в обязательном порядке проверяют и регулируют (при необходимости), направление светового потока включенных ламп. Для этого лучше всего обратиться на специализированную СТО, оснащенную специальными приборами и укомплектованную квалифицированными специалистами. Однако, в случае крайней необходимости такую операцию можно осуществить самостоятельно и без наличия необходимых приборов. На практике существует несколько способов проверки и регулировки света фар. С одним из них можно ознакомиться, посмотрев видеоролик:

Замена ламп в блок-фаре

Среди внезапно возникающих неисправностей, с которыми встречаются практически все автовладельцы, одно из первых мест занимает выход из строя источников света головной оптики. К ним относятся лампы:

ближнего/дальнего света;
указателя поворотов;
указателя габаритов.

Все они находятся внутри отдельно взятой фары и поменять их в случае необходимости особого труда не составляет.

Замена лампы ближнего/дальнего света

Меняют лампу ближнего/дальнего света в блок-фаре LADA Largus в следующем порядке:

вынимают защитную крышку;

отключают колодку с проводами;

вытаскивают резиновый уплотнитель;
нажимая на пружинный держатель, выводят его из-под фиксатора;

осторожно отпустив держатель, аккуратно достают сгоревшую лампу

Новую лампу вставляют в отверстие отражателя и закрепляют с помощью штатного крепежа. Затем все снятые детали возвращают на свои места.

Внимание! В «Ладе Ларгус» используются галогеновые источники света, к стеклянной поверхности которых прикасаться не рекомендуется. Во избежание потемнения колбы при нагреве, их рекомендуется держать за цоколь

Замена лампы указателя поворотов

Для того чтобы сменить неисправную лампу, установленную в отсеке указателя поворотов, необходимо:

аккуратно отжать пластмассовый фиксатор разъема;

Это интересно: Режим труда и отдыха водителей: основные правовые положения на 2020 год

отключить разъем с проводами бортовой электросети;

изъять патрон с лампой из гнезда блок-фары, вывернув его по (левая лампа) или против (правая лампа) часовой стрелки;

нажав и вывернув лампу против часовой стрелки, вынимаем ее.

Новая лампа устанавливается в обратной последовательности.

Замена лампы указателя габаритов

Сгоревшая бесцокольная лампочка, установленная в указателе габаритов, меняется следующим образом:

отсоединяют колодку с электрическими проводами от патрона;
проворачивают патрон по (левая лампа) или против (правая лампа) часовой стрелки и вынимают его из корпуса блок-фары;

новую лампу ставят на место сгоревшей.

Патрон возвращают в штатное гнездо, выполнив все операции в обратном порядке.

установка противотуманных фар на лада ларгус

Противотуманки для Лада Гранта

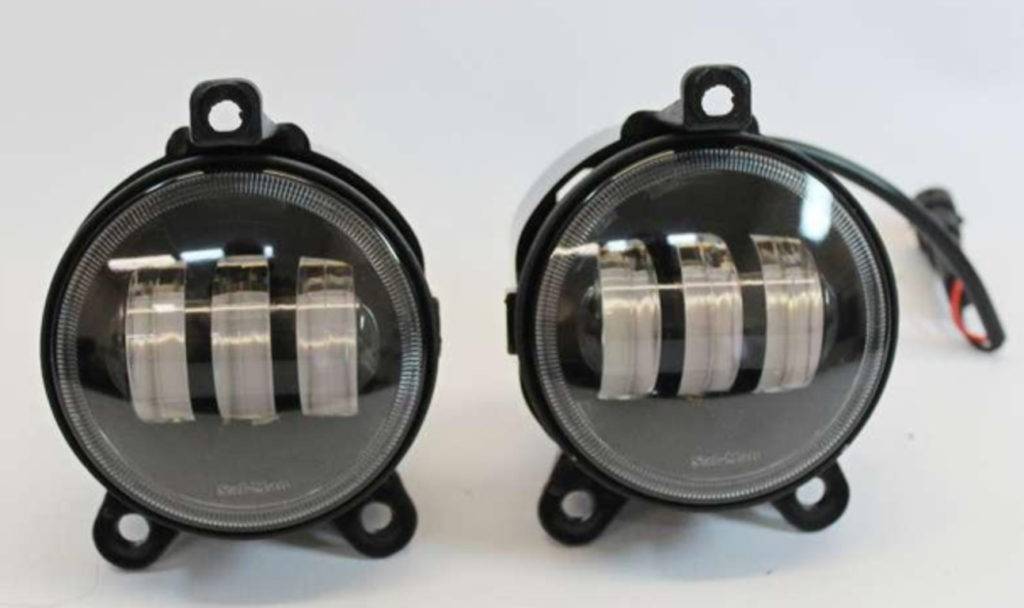

Фары противотуманные, заводские для Lada Largus, Lada Kalina 1 (117, 118, 119), Лада Калина 2 и Лада Гранта

Устанавливаются на автомобилях Лада Калина, Лада Гранта, Лада Ларгус.

Для Калина (первого поколения, до апреля 2013) в комплекте идут накладки («очки»). При заказе противотуманных фар указывайте марку и модель автомобиля. Для тех, кто хочет купить противотуманные фары для Лада Гранта, Ларгус или Лада Калина стоить понимать, что штатные лампы из комплекта считаются «тестовыми», это значит что производитель не гарантирует их долгую работу. Обычно в ПТФ ставят самые простые лампы. Они могут прослужить год или пять, а могут перестать работать через неделю. Просьба с пониманием отнестись к этому. Из-за того, что производитель не дает гарантию на лампы, мы так же не можем дать гарантию на лампы из комплекта В остальном, можете быть уверены, цена на нашем сайте на ПТФ лучшая в России.
