Лада Ларгус замена передних тормозных колодок

Выбираем колодки

Колодки рекомендуется менять, когда их толщина составляет менее 6 мм. В этот момент многие «ларгусоводы», меняющие колодки в первый раз, задаются вопросом: какие колодки стоят у меня в авто? И сразу идут за информацией в Интернет. И вот тут возникают дополнительные вопросы. В онлайн магазинах продаются колодки для двигателей на 8 и 16 клапанов, а также с АБС и без АБС. Какие колодки брать, какие лучше? Чтобы не пролететь с выбором, не поленитесь снять колесо, счистить грязь с колодок и найти на них заводской номер, по которому и следует ориентироваться при покупке. А еще лучше – проверить номера на всех колесах.

На Ладу Ларгус по каталогу идут оригинальные колодки двух типов:

Номер 410608481R, выглядят вот так:

Номер 410602192R, выглядят вот так:

На 8-ми клапанный двигатель не рекомендуется устанавливать колодки 410602219R, так как они идут на 16-ти клапанные ДВС и на Ларгус-фургон.

Рекомендуемые аналоги:

SANGSIN SP1243 – производство Корея.
BOSCH 986467720.
TRW GDB1465.

Выбор передних тормозных колодок для Лады Ларгус

При подборе деталей следует учитывать тип двигателя конкретной машины: передние колодки 8-клапанного и 16-клапанного Ларгуса различны по форме и габаритным размерам:

Производитель	Тип двигателя	Артикул	Примерная цена
ОРИГИНАЛ
RENAULT (Франция)	8V	410602192R, 7711130071	2000 руб.
16V	410608481R	1500 руб.
LADA (Россия) без АБС	8V	410602192R	1500 руб.
16V	410608481R	1700 руб.
АНАЛОГИ
SANGSIN (Корея)	8V	SP1243	700 руб.
16V	SP1383	900 руб.
BOSCH (Германия)	8V	986467720, 0986495212	1000 руб.
16V	986424795	1500 руб.
TRW (Германия)	8V	GDB1465	1400 руб.
16V	GDB3332	1900 руб.
FERODO (Швейцария)	8V	FDB845	1300 руб.
16V	FDB1617	1400руб.
VALEO (Франция)	8V	601075, 301002	900 руб.
16V	301641	1100 руб.

Также стоит учесть, что по отзывам автовладельцев оригинальные передние колодки Ларгуса обладают избыточной жесткостью и активно истирают тормозные диски. Нередко, уже при пробеге в 40 – 45 тысяч километров на поверхности дисков образуются существенные борозды и задиры.

При нажатии педали тормоза под действием поршней колесного цилиндра колодки начинают расходиться и прижиматься к барабану, при этом выступ рычага регулятора перемещается по впадине между зубьями храповой гайки. При определенном износе колодок и нажатии педали тормоза рычагу регулятора хватает хода, чтобы повернуть храповую гайку на один зуб, тем самым увеличивая длину распорной планки и одновременно уменьшая зазор между колодками и барабаном. Так постепенное удлинение распорной планки автоматически поддерживает зазор между тормозным барабаном и колодками.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — левая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — правая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

При необходимости регулируем стояночный тормоз.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

После установки тормозного барабана гайку подшипника ступицы затягиваем предписанным моментом 175 Н∙м.

Желательно устанавливать новую самоконтрящуюся гайку, но если ее нет, то можно использовать старую гайку.

Как поменять передние тормозные колодки

Для замены колодок понадобится инструмент, который состоит из колесного ключа, рожковых ключей на 13 и 15, а также плоской отвертки, очистителя тормозов и смазки суппортов.

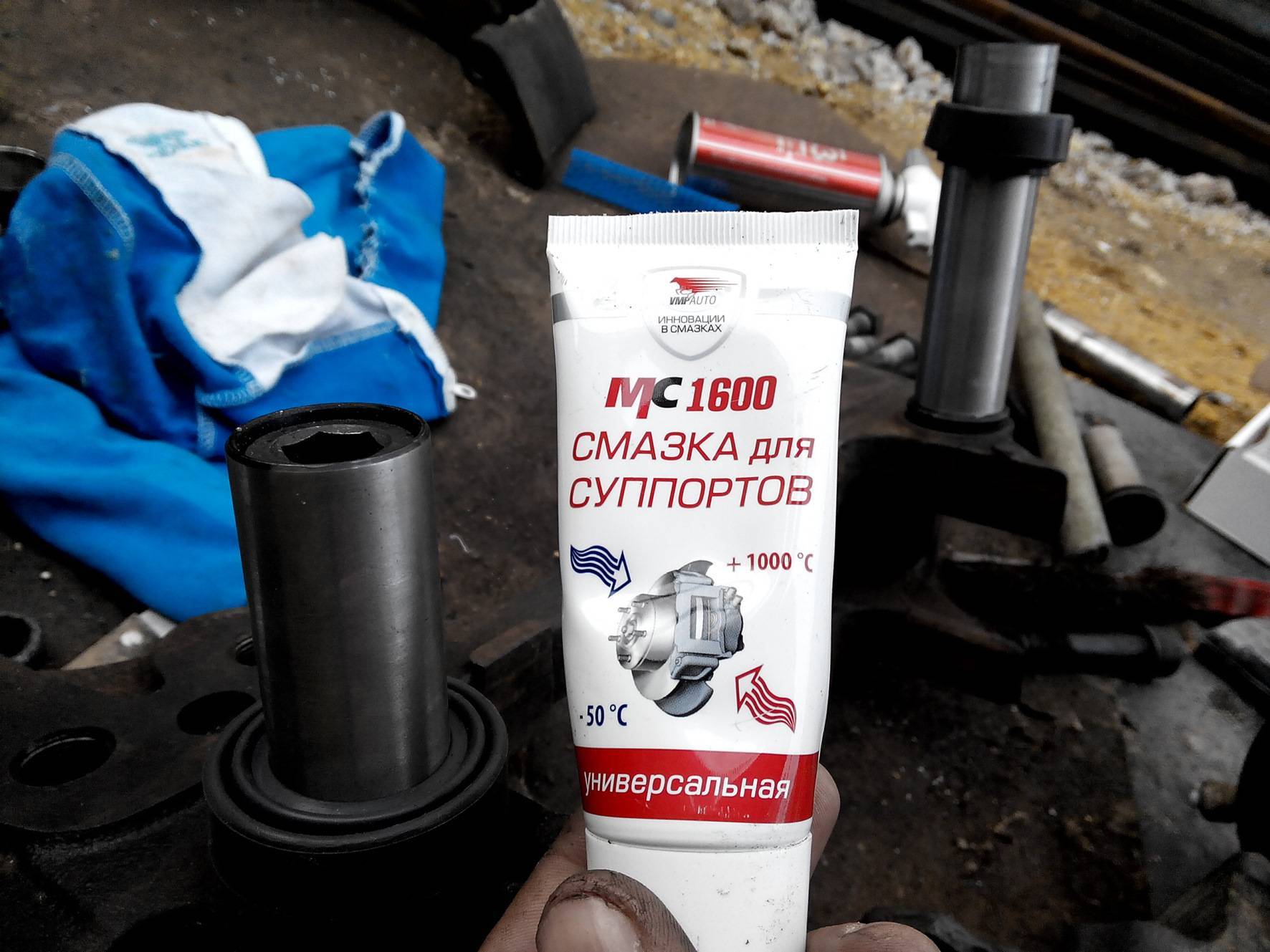

Смазкой практически никто не пользуется и очень зря. Смазка позволяет продлить жизнь направляющим и снизить на нет вероятность возникновения стука суппортов.

Простые колодки поменять проще всего. Для этого нужно выполнить несколько несложных действий:

Поднимите переднее колесо и снимите его. Надежно зафиксируйте автомобиль, чтобы предотвратить случайное падение.
Разожмите колодки, используя плоскую отвертку. Для этого вставляем ее между диском и накладкой и отводим с усилием до тех пор, пока поршень не утопнет в цилиндре.
При помощи ключа на 13 отверните нижний болт крепления суппорта к направляющей скобы. Палец от проворачивания нужно удерживать ключом на 15.
Поднимите суппорт поворотом вверх.
Извлеките старые тормозные колодки.
Достаньте металлические скобки и почистите от грязи.
Установите новые.
Произведите сборку в обратном порядке.

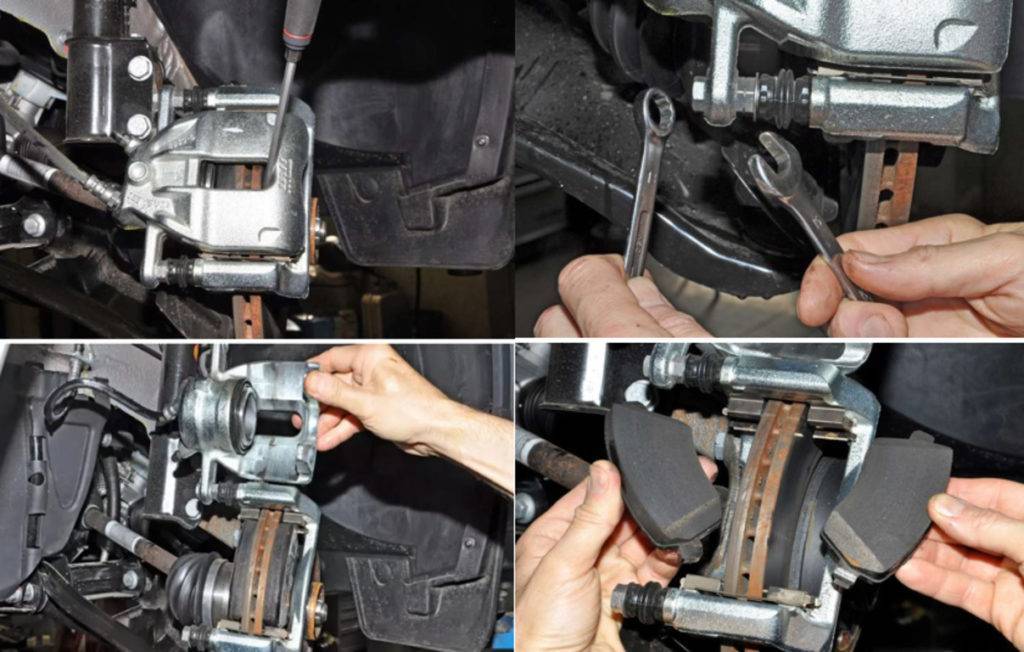

Рекомендуем ознакомиться с процессом наглядно при помощи следующих фотографий:

После замены колодок рекомендуется проехать около 10-20 километров в режиме нескольких резких торможений. Таким образом новые колодки притираются и «привыкают» к штатному режиму работы. Данная процедура поможет уберечь их от перегрева, искривления или разрушения.

Какие бывают виды тормозов

За историю автомобилестроения на машины устанавливались 3 вида тормозов:

ленточные;
барабанные;
дисковые.

У первых автомобилей тормозная система была ленточной. С помощью ленты охватывалась колёсная ось. Доступ к ней был у водителя в любой момент. При необходимости затормозить он натягивал ленту, и это позволяло снизить скорость.

Путем «эволюции» ленточный тормоз заменился барабанным механизмом. Принцип действия в одновременном вращении с колесом пустотелого барабана, который внутри распирается колодками. Таким образом машина замедляется. Данный вид тормозов неплохо себя зарекомендовал, но ему присущи и недостатки. При частой сверхинтенсивной эксплуатации происходит перегревание барабана, поскольку вентиляция в этой закрытой системе не такая, как у дискового механизма.

Ровно так же как перегрев, для барабана вредно и попадание влаги в механизм. При обводнении отдельных деталей эффективность тормозов снижается. Если какая либо деталь в барабане износилась или отпала, она остается внутри системы. Это одновременно и минус, и плюс. Ведь в таком случае водителю станет слышен стук, и можно будет принять меры по замене детали.

Дисковая тормозная система — самый надежный механизм, который нивелирует вышеназванные недостатки предыдущих систем. Работа дисковых тормозов заключается в том, что одновременно с колесом вращению поддается диск, а при нажатии на педаль тормоз колодки заклинивают вращения диска снаружи. В отличие от барабана, диск вентилируется, поэтому перегреву поддается меньше, чем барабан. Влагу и поврежденные части диски не задерживают. В принципе работы данной системы заложена способность работать под большими нагрузками. Следовательно, с помощью дисковых тормозов остановить машину можно быстрее.

Такие механизмы зачастую передние и вентилируемые. Отверстия для вентиляции охватывают весь радиус диска. В отдельных модификациях присутствуют поперечные вентиляционные отверстия. С их помощью отводится лишнее тепло, уменьшается вес и убираются изношенные части.

В силу того, что барабанный механизм стоит гораздо меньше дискового, на сегодняшний день применяются и диски, и барабаны.

Признаки износа колодок

Руководство по эксплуатации Лада Лагрус с двигателем 16 клапанов, как правило, располагает весьма подробными сведениями касаемо данного вопроса. В нем также отображены все параметры, которыми характеризуются колодки тормозные передние. Степень износа этих расходных компонентов определяется по остаточной толщине фрикционных накладок, которые во время торможения участвуют в непосредственном контакте с дисками или барабанами.

В связи с этим происходит постепенное и естественное истирание. Многие эксперты склоняются к мнению, что именно колодки тормозные передние являются наиболее интенсивно изнашиваемыми расходниками. Здесь не следует дожидаться окончания регламентного срока службы, выраженного в пробеге (20-30 тыс. км), а с достаточной частотой наблюдать уровень износа, после чего принимать решение о замене. Не является секретом факт, что вышедшие из строя колодки тормозные передние провоцируют повышение износа рабочих поверхностей дисков или барабанов. Замена передних тормозных колодок в автомобиле Лада Лагрус весьма недешева, поэтому не рекомендуется «доводить» автомобиль до такого состояния.

В числе самых распространенных признаков износа присутствуют следующие моменты:

появление скрипа во время активации тормоза;
самопроизвольное изменение направления движения от прямолинейной траектории;
тормозная педаль при нажатии подвержена вибрации;
невозможно заблокировать колеса ручником, даже при полной натяжке приводного троса;
уменьшение толщины диска сверх предела в 21,8 мм;
толщина фрикционных накладок на колодках приблизилась к критическому значению, равному 2 мм;
рабочая поверхность колодок усеяна бороздами и сколами.

Исключить проявление указанных факторов позволяет регулярный осмотр с последующей заменой отработавших свой ресурс компонентов.

Выбор передних тормозных колодок для Лады Ларгус

Ремонт, продажа, замена снятие и установка блоков ABS АВС в СВАО — Алуфьево, Бибирево, Отрадное

Производитель	Тип двигателя	Артикул	Примерная цена
ОРИГИНАЛ
RENAULT (Франция)	8V	410602192R, 7711130071	2000 руб.
16V	410608481R	1500 руб.
LADA (Россия) без АБС	8V	410602192R	1500 руб.
16V	410608481R	1700 руб.
АНАЛОГИ
SANGSIN (Корея)	8V	SP1243	700 руб.
16V	SP1383	900 руб.
BOSCH (Германия)	8V	986467720, 0986495212	1000 руб.
16V	986424795	1500 руб.
TRW (Германия)	8V	GDB1465	1400 руб.
16V	GDB3332	1900 руб.
FERODO (Швейцария)	8V	FDB845	1300 руб.
16V	FDB1617	1400руб.
VALEO (Франция)	8V	601075, 301002	900 руб.
16V	301641	1100 руб.

Замена задних тормозных колодок Лада Ларгус фото и видео

Безопасность – превыше всего. С таким девизом должны ездить автомобилисты. Для Лада Ларгус замена задних тормозных колодок производится, если они подверглись нескольким причинам. Выбор колодок стоит производить тщательно, и согласно каталожных номеров данных заводом-изготовителем.

Видео замены задних тормозных колодок на Лада Ларгус:

Процесс замены тормозных колодок

Для совершения замены задних тормозных колодок Лада Ларгус необходимо подготовить инструментарий. Для работы понадобится: домкрат, баллонный ключ, пассатижи и плоская отвертка. Когда все подготовлено, можно преступить непосредственно к процессу:

Включить 1 или 3 передачу на КПП.
Под передние колеса подставить противооткатные упоры.
Поднимаем заднюю часть автомобиля, где будет меняться колодка, при помощи домкрата.
Демонтируем колесо.
Снимаем крышку с тормозного бачка.
Проводим демонтаж верхней крышки тормозного барабана.
Сдвигаем рабочий поршень внутрь, и фиксируем его в таком положении.
Раздвижные рычаги стояночного тормоза сжимаем вовнутрь.
Сжимаем пружину, и отцепляем трос ручника.
Поворачиваем прижимную пружину на четверть. При этом стоит придержать опорную стойку.
Теперь, можно демонтировать чашку, пружину и опорную стойку.
Все операции, описанные ниже необходимо сделать со второй колодкой, в этом же барабане.
Растягивая верхнюю пружину, выводим колодки из прорезей.
Теперь, растягиваем нижнюю пружину, и выводим колодки с ограничительной пластины.
Далее, демонтируем колодки вместе с пружинами.
Отцепляем пружины от колодок, сначала верхнюю, а затем и нижнюю.
Теперь, необходимо демонтировать распорные планки.
Далее осматриваем барабан на наличие дефектов: сколов, выработки, борозд.
Теперь, когда все готово, устанавливаем все в обратном порядке.
При необходимости, долить жидкость в тормозной бачок.

Перед использованием ручного тормоза, прям в гараже, его необходимо плавно потянуть и отпустить несколько раз. Это поможет приспособиться новым колодкам.

Выбор колодок

К выбору задних тормозных колодок на Ларгус стоит подходить тщательно, ведь от них зависит не только торможение во время движения, но и, как будет работать стояночный тормоз.

Оригинальный артикул

7701210109 – это оригинальный каталожный номер задних тормозных колодок Лада Ларгус. Средняя стоимость по РФ составляет 5000-5500 за комплект.

Аналоги тормозных колодок на Лада Ларгус

Производителей, которые выпускаю аналоги достаточно много, но рассмотрим лишь те, которые по опыту устанавливают владельцы автомобиля.

Все производители, которые представлены в таблице, выпускают качественные запасные части, которые идеально становятся на штатные посадочные места Ларгуса.

Причины неисправности

Причины неисправности задних тормозных колодок ничем не отличаются от передних. Но, стоит остановиться на них, чтобы знать их:

Износ фрикционной части. Его можно увидеть, только если разобрать барабан. Согласно рекомендациям завода изготовителя, фрикционная часть не должна быть меньше 2 мм.

Для сравнения: слева новая тормозная колодка, с справа старая передняя тормозная колодки

Попадание тормозной жидкости на накладки. также приводит к замене колодки. Фрикционная часть имеет трещины. откололась или обнаружены сколы. Это свидетельствует о том, что накладку необходимо заменить.

Все эти причины становятся решающими в решении о замене задних тормозных колодок.

Тюнинг

Многие автолюбители хотят улучшить задний тормоз, для этого они меняются штатные барабаны на дисковые вентилируемые тормоза. Делается эта операция довольно просто, но в частых случаях, необходима замена ступицы.

Установка задних дисковых тормозов

Старые задние барабаны выбрасываются, а вместо них, устанавливаются тормозные диски, суппорта и передние колодки. Это значительно улучшает торможение автомобиля. Такие производители как «Брембо» и «Спарко» предлагают полный комплект задних вентилируемых тормозных дисков.

Как показывает практика, дисковые тормоза эффективнее в использовании на 30%, а замена проводится аналогично передним. При этом не нужно покупать отдельно колодки для задней и передней части. Достаточно купить 4 комплекта передних колодок (в каждом комплекте по 2 колодки).

Выводы

Замена задних тормозных колодок Лада Ларгус немного сложнее, чем передних. Но при этом совершить смену элементов самостоятельно, более чем реально

Особое внимание следует уделить выбору колодок, ведь именно от них зависит эффективность торможения

Принцип действия тормозов у Ларгуса

Лада Ларгус оборудована современным европейским тормозным механизмом, который разрабатывался путем различных тестирований и проб. Наследник Рено Логан перенял качество и надежность тормозов от своего предшественника. На универсал устанавливаются следующие рабочие тормоза.

Расположение и тип	Характеристики
Передние — дисковые.	Передние подвергаются вентиляции и имеют плавающую скобу.
Задние — барабанные.	Задняя тормозная система представляет собой закрытый барабан, в котором центрирование колодок выполняется самостоятельно с помощью механизмов, регулирующих величину зазора между колодками.

Механизмы тормозов приводятся в действие с помощью гидравлики, являются двухконтурными, расположены по диагональному принципу и имеют усилитель с вакуумом. Огромный плюс в отдельных комплектациях — наличие антиблокировочной системы (АБС), которая стала незаменимой вещью в современных автомобилях. Она предотвращает блокировку колёс во время торможения, в частности — экстренного. Ручной тормоз приводится в действие механически путем передачи привода на заднюю ось с помощью рычага.

На различных форумах существуют недопонимания по поводу того, одинаковые ли колодки ставятся на Ларгус, у которого двигатель имеет 16 клапанов и у которого 8 клапанов. На комплектации с отдельными силовыми агрегатами устанавливаются разные тормозные системы с отличающимися суппортами и габаритами тормозного диска. Поэтому, от того, имеет ваш автомобиль 8 клапанов на двигателе или 16 клапанов, зависит его комплектация. Исходя из этого, устанавливается тот или иной механизм.

Немного лучше колодки у Лады с агрегатом 16 клапанов.

Порядок замены

Прежде всего, водители должны знать, что такие колодки меняются попарно. Специалисты не рекомендуют заниматься этим по отдельности, ведь это может привести к дестабилизации всего автомобиля в процессе постепенной или резкой остановки. Однако частого внимания требуют только передние элементы одноимённой системы, хотя во многом всё аргументировано конкретной неисправностью.

Шаг первый

Процедура замены колодок осуществляется только комплектом из 4 деталей, по 2 штуки на каждую сторону. Прежде всего, следует проверить уровень тормозной жидкости бака соответствующего цилиндра. Если он приближается к максимуму, то жидкость нужно откачивать, ведь после установки новых колодок этот уровень существенно поднимается.

Шаг второй

Далее, ослабеваются болты колеса, с которого начинается замена колодок. Домкратом приподнимается соответствующая часть автомобиля, устанавливаются надёжные опоры и само колесо снимется. Посредством отвёртки имеющиеся колодки отводятся от диска, то есть поршень вдавливается до упора в дно рабочего цилиндра.

Шаг третий

Аналогичная процедура проводится с болтами нижнего направляющего пальца суппорта, который проворачивается ключом. Он извлекается и поднимается. После этого снимаются наружные и внутренние тормозные колодки.

Шаг четвёртый

Если имеющиеся пружины деформированы или сильно корродированы, то их также нужно менять. Здесь следует проверить защитные резиновые чехлы, а также особенности движения суппорта по отношению к направляющим колодок. Если возникают какие-то трудности с этим, то все детали должны быть смазаны.

Шаг пятый

Направляющие пальцы устанавливаются в порядке, обратном снятию. При этом защитные резиновые пыльники в случае их затвердения или наличия разрывов должны быть заменены.

Шаг шестой

Старые колодки достаются, их посадочное место очищается, и туда устанавливаются новые детали. Поскольку они будут толще по размеру, то для них нужно немного «утопить» одноимённый поршень. Здесь следует воспользоваться струбциной или длинной отвёрткой.

Шаг седьмой

Когда их замена завершена, то сборка выполняется в обратном порядке. В её процессе желательно смазывать резьбу болтов, которые были откручены или послаблены ранее. Аналогично они меняются и на другом колесе.

Если же стоит заменить задние тормозные колодки, то там принцип схож, но всё же наблюдаются некоторые отличия от вышеупомянутой процедуры.

Как проводится замена задних колодок на Ларгусе? Инструкция позволит правильно провести запланированное мероприятие.

В самом начале мероприятия следует опустить рычаг стояночного троса до состояния упора.
Для снятия барабана колодки сводят друг с другом. Для этого вращают храповую гайку. Основной задачей становится уменьшение длины распорной планки.
Нужно снять защитный колпак и гайку подшипника ступицы. Тоже делают с тормозным барабаном и подшипником.
На следующем этапе поворачивается чашка пружины стойки с помощью пассатижей. Основная цель – совместить паз в чашке и стоечный хвостик. Рекомендуется придерживать опорную стойку, так как это гарантирует безопасность проведения мероприятия.
Затем снимают чашку с пружиной, аккуратно вытаскивают опорную стойку из отверстия тормозного щита.
Из зацепления выводят крючок нижней пружины, используемой для стягивания, и снимают его. Для этого используют подходящую отвертку.
Тормозные задние колодки аккуратно отводят от щита

Осторожное действие позволит исключить риск повреждения пыльников тормозного цилиндра.
Теперь отсоединяют трос, отвечающий за тормоза.
На следующем этапе колодку снимают вместе с распорной планкой.
Верхний крючок аккуратно выводится из зацепления, как и пружина, являющаяся частью регулятора зазора.
Необходимо разъединить тормозную колодку и распорную планку. Только после этого можно будет снять стяжную пружину.
Механизм авторегулировки зазора устанавливается в базовое положение.
Установка новых агрегатов проводится только в обратной последовательности.
Завершающий этап – регулировка стояночного тормоза с помощью педали тормоза и отпускание рычага.. Мероприятие успешно проведено и задние колодки на автомобиле Largus заменены

Мероприятие успешно проведено и задние колодки на автомобиле Largus заменены

Мероприятие успешно проведено и задние колодки на автомобиле Largus заменены.

Экономия на колодках Largus запрещена, поэтому желательно проводить замену при износе в 70% и использовать только качественные детали.

Причины неисправности

Износ фрикционной части. Его можно увидеть, только если разобрать барабан. Согласно рекомендациям завода изготовителя, фрикционная часть не должна быть меньше 2 мм.
Попадание тормозной жидкости на накладки, также приводит к замене колодки.
Фрикционная часть имеет трещины, откололась или обнаружены сколы. Это свидетельствует о том, что накладку необходимо заменить.

Тюнинг

Установка задних дисковых тормозов

Выводы

Сам процесс замены тормозных колодок на Ладе Ларгус достаточно простой и не требует особых умений
