Хорошо спроектированная тормозная система моделей Renault Duster – делает автомобиль этой марки наиболее надежным и безопасным. Главным элементом такой системы является ручной тормоз. Все комплектующие такого механизма обладают хорошими эксплуатационными свойствами. За счёт этого снижается риск возникновения неисправностей, и увеличивается функциональность.

Система действия следующая — металлический трос, который является основой ручника, приводит в действие тормозные колоды. В процессе эксплуатации автомобиля, трос растягивается, за счет чего происходит быстрый износ колодок. Именно поэтому регулировка ручного тормоза Рено Дастер важная процедура, которая нужна для обеспечения безопасности данной системы.

Устранить возникшую проблему можно не только в специальных сервисных центрах, но и самостоятельно. Для этого не требуется специфических инструментов или знаний.

Пошаговая инструкция для полноприводных авто

Сколько должно быть щелчков?

Проверка в дорожном испытании

Чтобы убедиться, что натяжку ручника произвели правильно, следует проверить действия ручного тормоза в условиях дороги. Для начала требуется найти склон, уклон которого составляет 23%. Чаще всего используют специальные эстакады. Именно на них заезжает машина, а в последствие поднимается рукоять ручника. Если транспортное средство хорошо зафиксировано в неподвижном состоянии на дороге и не скатывается, то значит, вся процедура регулировки ручного тормоза прошла успешно – натянутый ручник выполняет свою функцию.

После этого необходимо проверить блокировку колес. Они должны без усилий вращаться при опущенной ручке, и быть неподвижными при 23%.

Цена тросов стояночного тормоза Рено Дастер

В систему ручного тормоза полно приводного Рено дастер входит несколько одинаковых тросов. В зависимости от артикула варьируется их цена. При этом приобрести можно как оригинальные модели, так и дешевые аналоги. Так, например трос французского производителя 364003676R, имеющий длину 1720мм будет стоить примерно 3490 рублей. При этом замена троса на аналоги Asam-sa 32030 от румынского производителя и Bosch 1987482411 от немецкого, будет стоить 590 и 1490 рублей соответственно. Цена указывается за одну единицу, для ручного тормоза Рено Дастар в зависимости от привода необходимо разное количество.

Механизм работы стояночного тормоза Рено Дастар

В процессе эксплуатации автомобиля устройство торможения не может функционировать как надо. Тогда владельцу надлежит прибегнуть к замене каких-либо деталей: колодок; привода и других. Именно в таких случаях, после всех ремонтных работ необходимо отрегулировать систему ручного тормоза. Чтобы сделать это качественно, необходимо знать, как именно устроена система ручника Рено Дастар.

В автомобилях марки Рено Дастар может быть установлен стояночный тормоз нескольких видов. Самый часто встречающийся – механический. Он обладает наиболее простым механизмом работы. Чтобы привести в действия стояночный тормоз, требуется поднять его вверх до упора.

В зависимости от вида привода ручник бывает:

Активируется тормоз двумя способами. В транспортных средствах с автоматической коробкой переменных передач — за счет нажатия на педаль. В машинах с коробкой механического типа – за счет рычага.

Если на Рено Дастер вмонтированы тормозные барабаны, то процесс торможения будет начат только при использовании рычага. За счет этого трос приходит внатяжку, и тормозные колодки прижимаются к барабану – автомобиль останавливается.

Ручной тормоз Рено Дастер состоит из следующих деталей:

• рукоятки;
• троса, находящегося с передней стороны (его затягивают или расслабляют при регулировке);
• стабилизатора;
• другие троса, ведущие к колёсам.

Трос – элемент, который выступает соединительной частью между рычагом и балансиром. При этом он же связывает стабилизатор и колодки, установленные на колесах. Вся система торможения заключается в поднятии ручки ручного тормоза, которая в конечном итоге оказывает воздействие на колодки и автомобиль начинает торможение.

Если регулировка ручного тормоза Рено Дастер произведена правильно, то тормозная система будет работать исправно. Процесс занимает не больше 10 минут, и выполнить его можно самостоятельно, следуя пошаговому плану. После небольших проверочных испытаний, автомобиль Рено Дастер будет готов к эксплуатации.

Проверка в дорожном испытании

Чтобы убедиться, что натяжку ручника произвели правильно, следует проверить действия ручного тормоза в условиях дороги. Для начала требуется найти склон, уклон которого составляет 23%. Чаще всего используют специальные эстакады. Именно на них заезжает машина, а в последствие поднимается рукоять ручника. Если транспортное средство хорошо зафиксировано в неподвижном состоянии на дороге и не скатывается, то значит, вся процедура регулировки ручного тормоза прошла успешно – натянутый ручник выполняет свою функцию.

После этого необходимо проверить блокировку колес. Они должны без усилий вращаться при опущенной ручке, и быть неподвижными при 23%.

Он бывает следующих типов:

• Гидравлический
• Механический
• Электромеханический

Второй вариант самый распространённый, так как у этого типа самое простое устройство. Чтобы активировать, ручник, нужно просто потянуть его на себя, тем самым благодаря тросам колеса заблокируются, и произойдет снижение скорости, а затем торможение автомобиля.

Включатся, тормоз может двумя способами, педалью и рычагом. Первый вариант может применяться в автомобилях с автоматической коробкой передач.

Так же он различается по видам привода и может быть :

• Кулачковым
• Барабанным
• Винтовым
• Трансмиссионным

Если установлены тормозные барабаны на Рено Дастер, их торможение происходит при помощи рычага, который натягивает трос, тем самым воздействуя на тормозные колодки, прижимая их к барабану, что приводит к торможению.

Со временем, когда устройство перестает корректно функционировать и требуется замена привода, или были проведены работы по замене колодок, может потребоваться регулировка, но прежде чем ее производить нужно, иметь представление, как устроен данный механизм.

Если регулировка ручного тормоза Рено Дастер произведена правильно, то тормозная система будет работать исправно. Процесс занимает не больше 10 минут, и выполнить его можно самостоятельно, следуя пошаговому плану. После небольших проверочных испытаний, автомобиль Рено Дастер будет готов к эксплуатации.

Но случаются моменты, когда перенатяжка или заклинивание трос разрывается. В этой ситуации требуется замена на новый.

Как подтянуть ручник Дастер?

Для регулировки ручника Duster заготовьте торцовую головку № 13. На 5-7 щелчках храпового механизма ручник должен держать машину под углом 25 градусов. Если он с этой задачей не справляется, то его привод нужно отрегулировать из салона. Для регулировки ручного тормоза Дастер:

• Стягивается облицовка тоннеля.

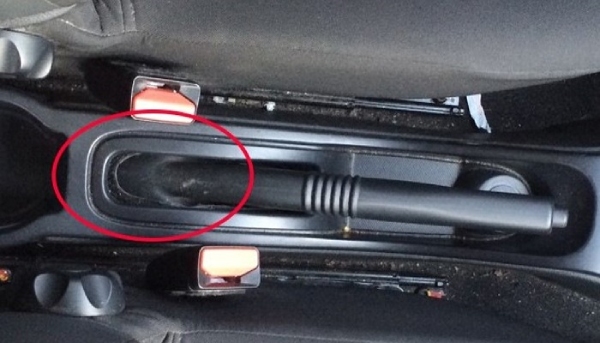

• Заглушка на рычаге отбрасывается вперёд, открывается доступ к регулировочному узлу.
• Двигая регулировочную гайку, добиваются того, чтобы рычаг ходил на 5-7 щелчков.
• Сделав несколько таких полных ходов рычага, его опускают до упора.
• Зад автомобиля поднимают домкратом, задние колеса проворачиваются рукой. Если они крутятся равномерно, то всё в порядке. Иначе ручник либо тормозные механизмы требуют ремонта.
• Заглушка узла регулировки, тоннель ставятся на место.

Проверка правильности регулировки

Меняем своими руками

Задние тормозные колодки Renault Duster

Конструктивные особенности барабанов у полноприводных и переднеприводных Рено Дастер определяют различия задних накладок для разных модификаций автомобилей. Размер барабана составляет 228 на 40 мм, минимально допустимая толщина задних колодок Дастер (накладки с основанием) составляет 3,5 мм, а нормальная толщина – 4,9 мм.

Артикул оригинальных колодок для Duster – 7701210109 (2х4) и 440607493R (4х4), выпускаются они под брендом Ferodo. Но для замены изношенных деталей можно использовать и аналоги. Перечислим их для двух вариантов: 2х4 – 4х4.

Бренд // Артикул // Цена (руб.):

• REMSA 3.7 // 423700 – 415200 //813 – 810.
• LPR 3.4 // 9890 – 1131 // 1 208 – 1 773.
• MEYLE 4.2 // 16145330016 – 16145330012 // 1 206 – 1 250.
• TRW 3.5 // GS-8780 – GS-8455 // 1 250 – 1 250.
• NIBK 3.6 // FN-43551 – ABS-8455 // 1 400 – 1 200.
• BREMBO 3.5 // S-68546 – S-68525 // 1 641 – 1 300.
• ATE 3.9 // 3013704962 – 986487774 // 2 650 – 2 063.
• GIRLING 4.1 // 5187809 – 5184554 // 1 827 – 2 123.
• HELLA_PAGID 3.5 // 8-DB-355000301 – 986487774 // 2 235 – 2 100.

Как поменять трос ручника

Неисправности ручного тормоза рено дастер

Renault Duster. Неисправности стояночного тормоза

Главные причины неисправности стояночного тормоза

1 Трос порвался. Все очевидно – существует где-то на тросике разрыв. Значит, необходимо заменить его целиком.

2Клинит ручник. Рычаг соединятся с тросиком, при повреждении специальной оболочки которого заклинивает механизм торможения. Повреждения каких-либо из множества стальных жил могут являться причиной некорректной работы ручника. Но и тут выход из ситуации – новый тросик.

3 Засорились тормозные колодки. Все мелкие частицы, наподобие пыли, очистительных реагентов и льда с дороги, засоряют ваши колодки. Проблема решается под воздействием силы трения. Нажмите пару раз плавно на педаль во время движения, соринки будут удалены.

4 Некачественная регулировка тросика. Иногда при производстве или ремонте неправильно перенастраивают систему тросиков. Вот тут может помочь исправление затяжки регулировочного болта и корректировка длины тросиков.

5 Износились колодки. Хотя механизм торможения основан на трении, со временем оно губит сами колодки, и устройство приходит в негодность.

6 Попадание жидкости в колодки. Протечь могло как масло, так и тормозная жидкость. Появление масла в системе торможения уменьшает трение. Причиной утечки могут быть неисправности тормозного цилиндра или сальника задней полуоси. Необходимо ликвидировать причины протечки и убрать жидкость с поверхности колодок. Если последнее осуществить не удается, колодки необходимо заменить.

Признаки неисправности ручного тормоза

-Машина не останавливается, когда вы едете на первой передаче и зажимаете тормоз или тянете рычаг стояночного тормоза. -Ваше авто установлено на наклонной поверхности, устройство стояночного торможения активировано, а автомобиль все равно продолжает катиться. -Лампочка тормоза на панели не горит или горит всегда.

Основные причины выхода из строя тросов ручного тормоза

Как правило, выход из строя механизма ручного тормоза связан с окислением стальных тросов, препятствующим его продвижению по оболочке, разрывом отдельных нитей или чрезмерным их удлинением. Причиной коррозии тросов может стать вода, лед или снег, попавшие на их поверхность и оказавшиеся в оболочке. Обычно такое происходит лишь в случае небрежного обращения с автомобилем, но причиной могут стать и погодные условия.

Причины растяжения тормозного троса или разрыва нитей могут разные:

как результат излишне активного использования стояночного тормоза не по прямому назначению; -низкое качество изделия; -внешнее механическое воздействие; -естественный износ.

Основные признаки повреждения тросов стояночного тормоза и способы их проверки

Проверка и регулировка стояночного тормоза — очень важный момент в обслуживании автомобиля. Обрыв троса стояночного тормоза – наиболее неприятный исход, однако именно его проще всего выявить.

В большинстве случаев тросик рвется при попытке затянуть ручник, и резкий металлический звук под днищем с последующим облегчением хода рычага не заметить невозможно.

Если при попытке «включить» стояночный тормоз на авто рычаг не двигается, поднимается со значительным усилием или при его опускании задние колеса автомобиля не разблокируются – скорее всего «закисли» тросы в оболочке или имеет место частичный разрыв нитей, препятствующий свободному ходу троса.

Источник статьи: http://zinref.ru/avtomobili/Reno/003_00_Renault_Duster_za_rulom_kopia/198.htm

Пошаговая инструкция

Чтобы произвести регулировку троса на Рено Дастер следует выполнить несколько шагов. При этом в начале процесса следует провести подготовительные работы, которые включают в себя:

1. демонтаж кожуха туннеля пола и пластиков панели, расположенной между передними сиденьями (вытащить фиксаторы);
2. снятие каркаса пыльника рычага;
3. отклонение в сторону механизм остановки электрического устройства зеркал заднего вида;
4. снятие накладки;
5. перевод рычага в максимально низкое положение;
6. поднятие машины до уровня свободного вращения колес, при помощи домкрата или другого устройства;
7. фиксация положения транспортного средства.

После этого можно перейти непосредственно к регулировке. Она подразумевает:

• выжимку педали газа несколько раз до упора и удерживаем в таком положении;
• регулируем трос, используя трещотку с удлинителем на 10 или рожковый ключ (вращаем гайку по часовой стрелке);
• делаем проверку, поднимая ручку вверх, количество щелчков должно составлять 6-8.

После, возвращаем все демонтированные детали в обратном порядке на положенное место.

В результате всех действий, ручной тормоз Рено Дастер необходимо будет только проверить в дорожных условиях.

Устройство

Ручной тормоз (ручник) регулировка и замена тросов

Пошаговый порядок замены 4х4

Перед тем как приступить к замене задних тормозных колодок, откройте бачок с тормозной жидкостью под капотом, и если её уровень близок к отметке MAX, то заблаговременно откачайте её с помощью шприца.

Обратите внимание!

• Первым делом, надежно фиксируем автомобиль на земле и снимаем колёса, которые с завода идут 14-го радиуса.
• Для того, чтобы демонтировать барабан, колодки между собой нужно сжать.

Чтобы свести их, и освободить барабан, необходимо плоскую отвёртку поместить в отверстие предназначенное для болта фиксации колеса.

Далее на ощупь нужно найти храпововую гайку в механизме управления зазором колодок и барабана, и поворачивать её снизу-вверх, уменьшая длину в распорном приспособлении.

Гайка находится в верхней части тормозного барабана.

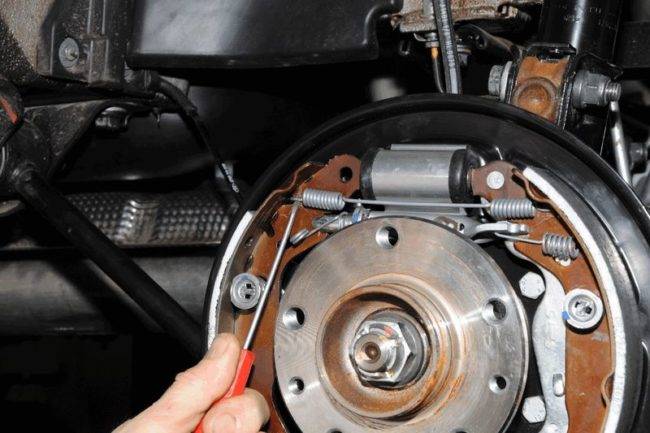

Для наибольшей наглядности предлагаем вам фотографию устройства без барабана.

Так должно выглядеть положение отвертки внутри барабана.

Замена тормозных колодок на полноприводном автомобиле

1. С помощью ключа TORX-40 откручиваем два винта, которые крепят барабан к ступице.

Необходимо открутить всего 2 болта.

После того, как колодки сведены и болты откручены, барабан легко снимется с посадочного места.

Тормозной механизм заднего колеса автомобиля «Рено Дастер» 4×4 со снятым барабаном: 1 — опорная стойка; 2 — чашка пружины; 3 — прижимная пружина колодки; 4 — передняя колодка; 5 — верхняя стяжная пружина; 6 —распорная планка с регулятором зазоров; 7 — колесный цилиндр; 8 — задняя тормозная колодка; 9 — пружина регулятора; 10 — рычаг привода стояночного тормоза; 11 — трос стояночного тормоза; 12 — нижняя стяжная пружина; 13 — тормозной щит.

Для того, чтобы снять пружину, достаточно поддеть лишь одну из сторон.

Снятую пружину необходимо заменить.

Эту пружину также стоит менять.

Аккуратно поддев отвёрткой, пружина легко выйдет из посадочного места.

Опора легко выйдет когда опорная стойка будет находится ровно относительно отверстия.

Эти детали не меняются, их необходимо просто отложить в сторону.

Старые колодки необходимо просто выбросить.

Снимать трос следует аккуратно, дабы не повредить оплётку.

Отсоединённые элементы откладываем в сторону.

Снятый храповый механизм прицепляем к новым тормозным колодкам.

Перед установкой новых колодок проверяем на наличие протечек тормозной цилиндр, а также очищаем всю поверхность от пыли и грязи. Далее очищаем всю резьбу на наконечнике разборной планки и гайки, смазываем храповый механизм смазкой.

Регулируем трос стояночного тормоза

Справедливости ради, следует отметить, что с понятием, как подтянуть ручник тормозной системы стояночного механизма автовладельцу Renault Duster приходиться достаточно редко, в отличие от других машин. Потребность в этом возникает обычно после замены тросов или ремонта. Конструктивно ручной тормоз этого автомобиля оборудован саморегулирующимся устройством – удлинением распорной планки устраняется частично износ колодок. Благодаря этому откорректировать степень натяжения троса можно, а как подтягивается ручник? Выполнить надо ряд полных прокачек педалью, и переместив рукоятку вниз, а затем вверх несколько раз. При выполнении этой процедуры кнопку рукоятки следует нажимать. Благодаря таким простым действиям ручной стопор начинает функционировать исправно, при этом считается нормальным возникновение шести-восьми щелчков храповика. В случае отсутствия блокировки задней оси колес из-за ослабленного троса, его следует натянуть. Ниже расписана технология этой процедуры. Итак, как подтягивается ручник правильно:

1. Необходимо сначала снять кожух туннеля пола, чтобы провести регулировку. Для его демонтажа необходимо с усилием освободить фиксаторы и вынуть каркас пыльника рукоятки КПП. Используя отвертку отклонить стопорный механизм регулятора электрического приводного устройства зеркал заднего обзора. Затем снять накладку.
2. Отжать крышку-заглушку кожуха рычага стояночного тормозного механизма. После перевести рычаг в предельное положение вниз.
3. Потом следует поддомкратить автомобиль сзади, чтобы колеса задней оси свободно вращались и надежно зафиксировать такое положение машины.
4. Далее несколько резких нажатий, с удержанием педали тормоза, позволять произвести натяжку троса. Используя ключ на 10 необходимо вращать регулировочную шайбу для натяжения тросика.
5. При выполнении такого процесса, как регулировка ручника, не забывайте приводить несколько раз рукоятку в рабочее положение, чтобы отрегулировать храповый механизм до нормального количества щелчков (6-8).
6. В конце следует провести прокрутку каждого колеса задней оси и убедиться в отсутствии блокировки при опущенной рукоятке. Таким образом, вы наглядно узнали, как подтягивается ручник.

После успешной регулировки стояночного тормоза на Рено Дастер необходимо произвести последний тест. Он будет происходить непосредственно на дороге. Машина устанавливается на склоне с уклоном в 25% и перевести рукоять в рабочее положение. Это даст возможность проверки эффективности его работы. Если машина остается абсолютно недвижимой в этих условиях, то система ручного тормоза работает исправно. И информация о том, как подтянуть ручник, вам была понятна, и вы справились с задачей. Для подобного эксперимента подойдет соответствующий участок дороги или эстакада.

Какой антифриз для Рено Дастер 1.6? Статья рассказывает про это

Как правило, если вся технология регулировки соблюдена, то ручной тормоз на Рено Дастер работает нормально. В случае перенатяжения, заклинивания или он разорван, следует поставить новый, тогда требуется замена троса, но об этом речь пойдет в следующей статье.

Отличительные особенности тормозной системы Рено Дастер

Ручной тормоз Рено Дастер механический. Привод приходится на две оси (4х4). Регулировка самого ручника происходит без особого вмешательства. Все, что требуется водителю, это несколько раз вжать в пол педали тормоза и пару раз поднять ручник. Оптимально будет, если в процессе поднятия произойдет около 6-8 щелчков. Если после этого проблема осталась, значит, следует подтягивать трос самостоятельно.

Но чаще всего к этому прибегают только в случае, если была произведена замена или ремонт деталей, входящих в систему ручного тормоза: колодки, барабаны и т.д. В остальных ситуациях подтяжка ручника происходит автоматически, за счет наличия в комплектации саморегулирующего устройства. Именно эта функция является отличительной особенность тормозной системы Рено Дастер.

Замена троса ручника Duster

Тросы ручного тормоза Дастер меняют, если они настолько растянуты, что отрегулировать их невозможно; при механических повреждениях или когда теряется подвижность задних тросов внутри их оболочек.

Работа выполняется таким образом:

1. Натяжение тросов ручника полностью ослабляется, для этого регулировочную гайку отворачивает до конца.
2. Снимается барабан.
3. Разжимной рычаг сдвигается отвёрткой вперёд, при этом спираль сжимается.
4. Трос отсоединяется от разжимного рычага.
5. У полноприводного Рено Дастер нужно снять заднюю колодку, пассатижами отжать вперёд пружину троса, после чего от разжимного рычага можно отсоединить наконечник жгута.
6. Усики фиксатора оболочки сжимаются, после чего из отверстия щита извлекается тросик.
7. Привод вынимается из держателя, расположенного на рычаге.
8. Оболочка вытаскивается из держателя на бензобаке.
9. Тросик извлекается из отверстия в крепеже рычага подвесной балки.
10. Оболочка вытягивается из кузовных держателей. У полноприводного Рено Дастер такой держатель только один.
11. Жгут подтягивается в салон, отсоединяется от уравнителя после вывода его наконечника из уравнителя, затем целиком вытаскивается через кузовное отверстие снизу.
12. Все снятые запчасти после замены троса ручника Duster ставятся в обратном порядке.

Меняем передний трос

Чтобы заменить передний трос ручника, нужно:

• Полностью ослабить его натяжение, вывернув регулировочную гайку.
• Тросовые наконечники выводятся из пазиков уравнителя, затем детали разъединяются.
• Сзади рычага половой коврик разрезается, его части отводятся в сторону. Так открывается нижняя часть рычага ручника без удаления передних сидений. Этот разрез прикроется потом тоннелем пола.
• От резьбы наконечника жгута отворачивается регулировочная гайка, после чего он вытягивается назад, и снимается вместе с уравнителем.
• Производится обратная сборка.
