Рено Дастер как установить противотуманные фары

Последовательность и условия правильного подключения ПТФ

Существует несколько способов подключения противотуманок на Дастер, и все они обеспечивают качественное функционирование ПТФ. Какой-то из этих методов можно использовать и при замене комплектных противотуманных фар Рено Дастер на более эффективные. Рассмотрим несколько наиболее часто используемых вариантов, для выбора подходящего.

1-й способ потребует замены подрулевого переключателя, так как в базовом подрулевике нет функции “ПТФ”.

Эта операция несложна:

отодвигаем водительское сиденье назад до упора;
длинной фигурной отвёрткой откручиваем 3 крепящих кожух рулевой колонки винта;
отщелкиваем и снимаем переключатель.

Новый, с “ПТФ” ставим в обратном порядке. Среди владельцев встречаются мастера переделывающие подрулевик “на коленке”, но это довольно сложно.

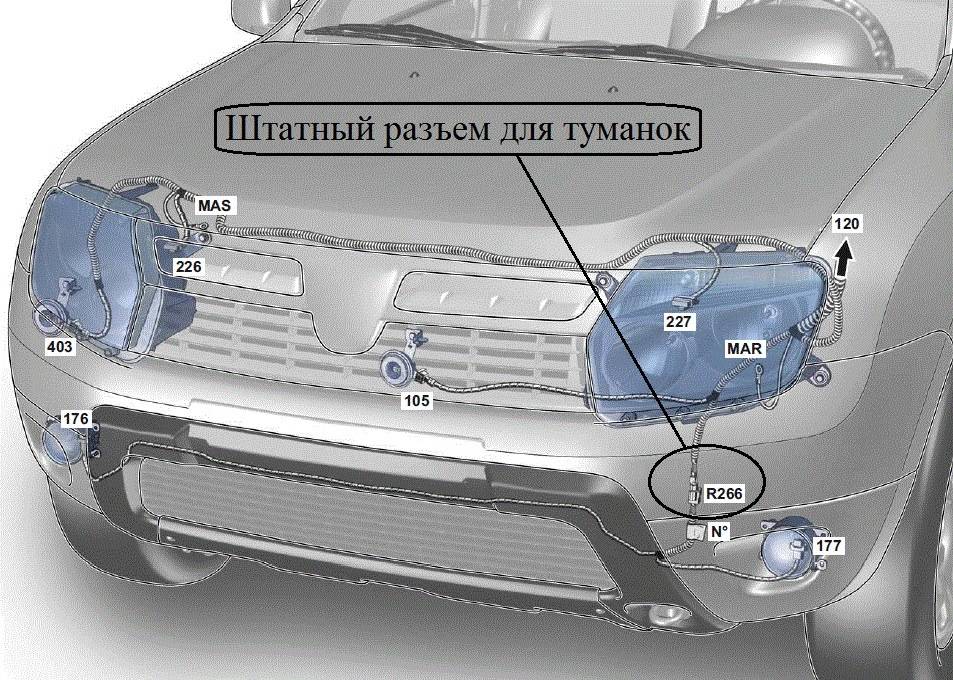

В этом случае туманки подсоединяются к штатному жгуту проводки, находящемуся у левой фары (на рестайлинговом — у правой). При таком способе подключения ПТФ будут соединены с ближним светом, а разделять их будет новый подрулевой рычаг.

2-й способ производится путем подсоединения передних ПТФ к задней противотуманной фаре. В этом случае они и ближний свет будут включаться одновременно.

3-й способ предусматривает подключение фар к габаритам. Это удобный вариант для езды в любое время суток.

4-й способ “колхозный”, но тем не менее один из наиболее удобных. В любом доступном месте устанавливается кнопка или тумблер, запитывается от плюса и с нее протягивается провод на ПТФ. Включать и выключать фары можно, когда угодно.

Снятие и обратная установка

Первоначально перед демонтажем световых элементов на Рено Дастер требуется снять спереди машины бампер. Это самое начало работы, если необходима регулировка. Необходимо открутить крепежные болты на кузове и подкрылках внедорожника. После чего бампер легонько сдвигается с креплений

При этом, контакты на передних противотуманных подфарниках, также осторожно отсоединяются. Регулировка фар, таким образом, не занимает много времени, и поэтому ее вполне можно легко и быстро осуществить своими руками

Теперь ничего не мешает, чтобы приступить к процедуре снятие. Сначала, необходимо убрать пыльник, который предохраняет механизм регулировки. Эту процедуру выполняют без подсобного инструмента вручную. Затем идет отключение троса от механизма регулирования

Его конец осторожно снимается со штока и убирается в сторону. Регулировка фар идет своим чередом

Последующим шагом является выкрутка соединительных болтов корпуса снаружи. Для этого используется стандартный храповичок или ключ рожковый с номером 10. С помощью него откручиваются крепления снизу и сверху. Затем, используя отвертку либо нож, отсоединяется провода от цоколя. Теперь корпус изымается с места. Аналогично его можно установить, выполняя действия в обратном порядке.

Монтаж противотуманных фар на Renault Duster

Назначение противотуманных фар (ПТФ) — повышение безопасности и комфортной составляющей вождения Рено Дастер в плохих погодных условиях. При снегопаде, дожде, тумане видимость составляет всего 3-4 метра, и в этой ситуации головная оптика бесполезна. Она не рассчитана на такие условия. В результате отражения света от капелек воды, находящихся в воздухе, ее эффективность резко снижается. Водитель видит белую пелену.

Для исправления подобных ситуаций, на Дастер устанавливаются противотуманки. Это низко расположенные (при тумане всегда есть расстояние свободное от тумана, примерно 0,3-0,7 м., между его нижней границей и дорожным покрытием) специальные фары. Которые работают в зоне, где тумана практически нет. Они излучают не обычный, а плоский луч, обеспечивающий улучшение видимости при движении

Благодаря ширине светового “пятна”, ПТФ освещают обочину, что важно при движении Дастера по извилистым дорогам

Стабилизация по высоте собственными руками

Этот процесс имеет несколько особенностей, на которые стоит обратить внимание:

После мытья следующим обязательным требованием является нормализация давления шин и регулировка подвески автомобиля Renault Logan 2 поколения.
Также обязательным условием является установка транспортного средства на ровную горизонтальную поверхность, которая перпендикулярна ровной стене. Устанавливать Рено Логан следует на расстоянии 3-х метров от стены.
Если процедура выполняется без помощи посторонних лиц, то на водительское кресло стоит поместить груз весом в 80 килограмм. На самой стене необходимо начертить экран. Его параметры приведены на изображении.
Переключите регулятор света огней на значение, которое отвечает нагрузке автотранспорта с водителем.
Включите ближний свет.
Откройте капот и проведите стабилизацию каждого элемента в отдельности. Требуется сделать так, чтобы положение огня находилось по центру экрана, по вертикали.

После стабилизации ближнего света следует отрегулировать и дальний свет (при необходимости).

Если лампа высокого качества двухнитевая, то после первого этапа регулирования ближнего света дополнительные процедуры не требуются. А что касается лампы низкого качества, то показатели могут расходиться, поэтому автовладельцам рекомендуется приобретать фары высокого качества. Многие автолюбители предпочитают приобретать ксеноновые огни. Их стабилизация схожа с регулировкой двухнитевой лампы.

Процедура регулировки света огней по горизонтали считается обычной манипуляцией, которую сможет совершить каждый владелец Рено Логан второго поколения. Однако если водитель не уверен в своих силах, стоит обратиться в сервис технического обслуживания. Квалифицированные специалисты совершат регулировку быстро и за умеренную цену.

Установка противотуманных фар Рено Логан

Безопасность дорожного движения зависит от многих факторов. В условиях плохой видимости нарушается обзорность, которая влияет на оценку автовладельцем текущей дорожной ситуации. Большую роль в условиях ограниченной видимости на дороге играют ПТФ (противотуманные фары). Согласно существующему ГОСТу регламентируется цвет элементов, особенности эксплуатации и установки. При неисправности своевременно должна выполняться замена лампочки противотуманки.

Автомобиль Renault Logan, представленный на мировом и отечественном рынках транспортных средств с 2004 года (c 2005–2006 — в нашей стране), имеет несколько модификаций. В зависимости от поколения (первое — 2004–2009 года, рестайлинг 2009–2020, второй выпуск — 2020–2020 года), варьируется и модель предлагаемых для авто противотуманок.

Специфика монтажа противотуманок на Рено Дастер

Изначально часть автомобилей Renault Duster модельного ряда от Рено комплектуется противотуманными фарами, которые улучшают езду при суровых метеоусловиях. Однако в большинстве марок французских машин этого автоконцерна противотуманные фары отсутствует, но производитель предполагал доукомплектования машины за счет собственных сил автовладельца. Встает закономерный вопрос: как установить столь необходимые противотуманки? Перед проведением самостоятельной установки рекомендуют ознакомится со специальными видео-инструкциями в этом направлении.

Выбор противотуманной фары на Рено Логан

Вот как то должно выглядеть: Дальше отсоединяем противотуманку и откручиваем два самореза. Отверстие прорезается в заглушках, которые установлены вместо ПТФ и должно точно соответствовать размеру 9 сантиметров такой же используется и диаметр коронки.

Для установки подрулевого переключателя понадобится крестовая отвертка и ключ торкс на Отодвигаем сиденья назад на максимум, потому что подлезть туда очень проблематично.

Берем торкс и снизу откручиваем 2 винта. После чего отпускаем рычаг регулировки руля по высоте, оставляем его в таком положении для Фаза2 и тянем за верхнюю часть кожуха снимается без проблем.

Теперь нижняя не снимайте ее до конца, а лишь чуть опустите, чтобы был доступ к болтикам держащих подрулевой, иначе потом сложно вставить кожух на место. Откручиваем 2 болтика переключателя вынимаем его и отсоединяем шлейф, нажав на боковые фиксаторы.

Если этого не сделать, велик шанс, что шумоизоляция впоследствии отвалится. Нужно обезжиривать как металл, так и саму виброизоляцию.

На всю процедуру тратится около трех дней, зато потом шумоизоляция Sandero становится ничуть не хуже, чем у Пассата. Иногда слышны шумы в торпеде или в багажнике, но это происходит исключительно зимой, в непрогретом автомобиле. Вам потребуются сами противотуманки на Рено Логан, специализированный переключатель, который вы расположите под рулем.

Помимо этого вам понадобятся дополнительные комплектующие элементы — такие как рамки, бамперные накладки, а также провода. Только после того, как все необходимые детали куплены, станет возможной установка противотуманных фар на Рено Логан.

На первоначальном этапе потребуется произвести проверку наличия реле противотуманок, который расположен в отсеке двигателя, а также предохранителя противотуманных фар — F Провода Переключатель, который вы поместите под рулем Противотуманные фары и накладки 2.

Возможно, вмонтировать ксенон в противотуманки для ближнего света. Это улучшит параметры системы освещения и станет альтернативой ПТФ при плохой погоде. Однако подобная конфигурация способна создать неудобства для водителей встречных машин и для обеспечения нормальной эксплуатации подобной противотуманки следует использовать вспомогательные устройства – автокорректор и омыватель.

Последовательность и условия правильного подключения ПТФ

На первичном этапе необходимо предварительно положить нужный инструмент и подготовить запчасти, используемые при подключении фар-противотуманных.

Вам необходимы:

Подготовленные к установке элементы противотуманной системы;
Инструмент для подключения;
Резиновый жгут;
Накладки и кронштейны.

Обычно включатель за рулевой колонкой присутствует согласно комплектации.

Этап первый – очистка места для монтажа

В бампере вырезают ниши для вмонтирования ПТФ, применяя нож или резцы в виде коронок (имея опыт, процедура окажется простой). Пазы делаются в заглушках, находящихся в местах потенциального размещения ПТФ. Диаметр отверстия должен быть равен 9 мм (аналогичный у коронок).

Этап второй – демонтаж бампера

Для извлечения бампера следует раскрутить 9 болтов. Размещение крепежных болтов по бамперу: по бокам и вверху по два соответственно, остальные пять находятся снизу. Сперва крепежи выкручиваются с обеих сторон, затем отпускаются нижние и в последнюю очередь выкручиваются верхние. После бампер без применения усилий отводиться назад до щелчка. Процесс снятия бампера должен пройти достаточно быстро и при этом, что-то сломать довольно проблематично.

Этап третий – установка ПТФ

В случае самостоятельной установки «Фаза-1» необходимо использовать также родные крепления и зажимы от Сандеро. При этом категорически не следует применять кронштейны с Логана. Само крепление несложное и для его установки понадобиться стандартный набор инструмента, имеющийся в гаражном боксе или багажнике каждого водителя.

Крепёж ПТФ с Рено Сандеро нужно использовать с комплектом

Этап четвертый – подсоединение фары противотуманного света

Для подсоединения используется либо подрулевой переключатель от Рено Дастер либо выбирается два других способа. Если разобрать каждый из трёх способов, то можно сделать оптимальный выбор:

Подсоединения производиться путем подключения к габаритным огням. Этот вариант подходит для поездок в светлое время суток и гарантирует надежное функционирование. Подключение осуществляется соединением массы от габаритных огней и второго контакта от лампы фары.
Соединение происходит с задними огнями. Этот подход по аналогии с предыдущим предполагает параллельное использование фар ближнего и противотуманного света. О порядке замены лампы с ближнего света говориться здесь!
Присоединение с использованием связки проводов с Рено Дастер, которые идут в базовой комплектации. В этом варианте также ведется речь о совместном использовании ближнего света и фар, который регулируется переключателем под рулевой колонкой.

Особенности установки ПТФ на Рено Дастер

Прежде всего, некоторые модели Рено уже укомплектованы ПТФ, которые справляются с любыми погодными условиями. Однако, по большей части комплектация данный вид фар не включает, а производитель предусмотрел их самостоятельную установку. Прежде чем определяться самому, как как установить противотуманные фары на Рено Дастер актуально изучить специализированное видео и правила монтажа.

Ксенон в фару?

Одним из вариантов решения проблемы будет установка ксенона в уже идущие в комплектации фары ближнего света. Такой подход обеспечивает качественное освещение и может заменить ПТФ в условии ухудшения погоды. Однако, слишком сильное повышение освещения будет ослеплять водителей встречных автомобилей, а сама установка ксенона потребует также монтажа дополнительного оборудования – омывателей и автокорректора.

Порядок и правила монтажа ПТФ

В первую очередь, необходимо заранее подготовить инструменты и комплектующие, которые потребуются для установки противотуманных фар.

Вам потребуется:

приготовить сами ПТФ,
инструмент для монтажа,
жгут,
кронштейны и накладки.

Как правило, переключатель под рулевой колонкой уже предусмотрен самим производителем.

Первый шаг – подготовка места для установки

Необходимо прорезать отверстия в бампере для установки ПТФ, используя специальные коронки или обычный нож (при должной сноровке это сделать просто). Отверстие прорезается в заглушках, которые установлены вместо ПТФ и должно точно соответствовать размеру 9 сантиметров ( такой же используется и диаметр коронки).

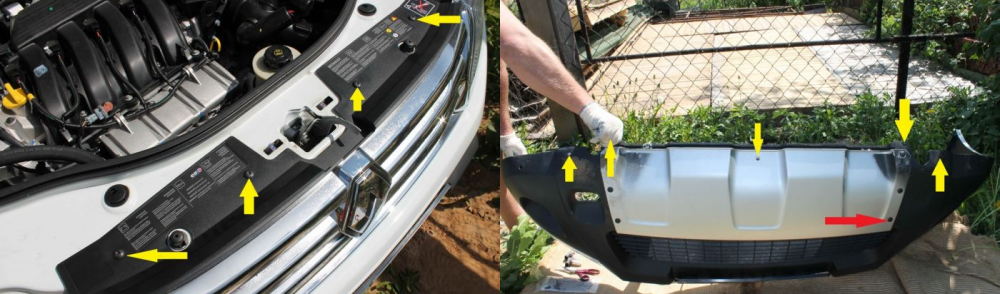

Второй шаг – снятие бампера

Винты Torx T30, 9 шт.

Для снятия бампера необходимо выкрутить девять болтов. Два болта расположены в верхней части бампера, два – по бокам, а оставшиеся пять – снизу. Первыми выкручиваются боковые болты, потом освобождается низ и, последними – два верхних. Далее бампер нужно просто потянуть на себя, он должен легко отщёлкнуться. Сломать при этом что-то будет довольно сложно, а сама процедура займет всего несколько минут.

Третий шаг – крепление ПТФ

Крепление ПТФ с Сандеро необходимо использовать с комплектом

Следует подчеркнуть, что данные ПТФ нельзя закрепить при помощи крепежей с Логана. Крепление простое и потребуется инструмент, который можно найти у любого водителя в багажнике или гараже.

Четвертый шаг – подключение ПТФ

Для подключения можно использовать подрулевой переключатель Рено Дастер с ПТФ или выбрать один из еще двух вариантов. Можно рассмотреть все три варианта подключения и выбрать оптимальный:

Подключение осуществляется посредством соединения с габаритами. Такой метод будет удобен во время дневной езды и обеспечит качественную работу ПТФ. Для подключения необходимо соединить массу на самих габаритах и подсоединить второй провод к лампе ПТФ.
Подключение осуществляется к задним ПТФ. В данном методе также будут задействован ближний свет фар параллельно с противотуманными. О замене лампы ближнего света здесь!
Подключение к жгуту проводов ПТФ Рено Дастер, которые уже предусмотрены комплектацией. В данном методе также будет соединение с ближним светом, которое можно разделить с ПТФ посредством установки специального подрулевого рычага.

Разъём ПТФ у левой фары

На обновлённом Дастере разъём будет под бампером правой фары

Какие лампы установлены в птф Дастера

С завода устанавливаются галогенные лампы с цоколем H11 12v/55w. Как правило с завода устанавливаются лампы фирмы Philips, тип лампы long Life. То есть лампа h11 с увеличенным сроком службы. Срок ее работы зависит от условий эксплуатации, при постоянно включенных противотуманных фарах около года. Если же вы используете птф только в темное время суток или в условиях плохой видимости, «родные» лампы служат до 4 лет.

Какие лампы лучше установить

PHILIPS H11-12-55 LONGLIFE ECO VISION P-12362LLECO
BOSCH H11-12-55 Pure Light 1987302084
OSRAM H11-12-55 O-64211
МАЯК H11-12- 55 УЛЬТРА 82110UL
KOITO H11-12-55 0110

Это стандартные галогенные лампы, от оригинальной до недорогой китайской. Если вам не хватает света, и хочется поставить лампы поярче, можно установить в птф Дастера лампы

KOITO H11-12-55 Вт (100 Вт) Other Brand
OSRAM H11-12-55 +110% NIGHT BREAKER UNLIMITED

Это лампы с увеличенной яркостью, которые будут намного лучше стандартных освещать дорогу. Их минусы высокая стоимость и сравнительно небольшой срок службы. Если вы используете птф как ходовые огни, тогда лучше установить светодиодные лампы.

H11-12V/24V 4+1 диод SMD 5000K 11вт 520LM Xenite
H8/H9/H11/H16-12/24V белая 7000-8000К Маяк

Эти лампы не будут освещать дорогу, но в качестве ДХО отлично подойдут и будут потреблять не более 5-10 Вт, по сравнению с обычными галогеновыми лампами потребляющими 110Вт.
