Порядок визуального осмотра наконечников рулевой тяги:
- Очищаются элементы рулевой тяги от грязи.
- Осматривается пыльник на предмет нарушения целостности. Если он порван осуществляется замена.
- Проверяется люфт. Один человек вращает рулём, а второй снизу наблюдает за работой наконечников. Движение по длине оси пальца больше чем 1,5-2 миллиметра является отклонением от нормы.
- Деформированная поверхность наконечника и наличие явных повреждений.
Своевременное обслуживание автомобиля и его периодический осмотр позволяет оперативно обнаружить неисправности и принять меры по их устранению.
С расходниками вроде разобрались, теперь по ходовке. Взялся за замену наконечников рулевых тяг. Хотя они меня абсолютно не беспокоили, ни люфта, ни стуков я не замечал, решил все же продиагностировать.
Собственноручно естественно. За неимением опыта в таких делах, обращаемся к книженции для чайников).
С левой стороны свободный ход шарнира ощущался. Справа дела обстояли получше. Морочиться с выбором наконечников не стал, по примеру многих выбрал Lemforder.
Меняется все просто. Скинул колесо, вот и он.
Для начала ослабил контргайку.
Затем откручиваем гайку на шарнире. поддается все легко, малость ВД-хой облил только. Возможно придется придержать сам палец от проворачивания ключом Torx T-30.
Потом аккуратно выбиваем палец шарнира и откручиваем наконечник, при этом считаем количество оборотов, что бы потом завернуть новый наконечник в то же положение. А не до упора, иначе до сход-развала не доехать, машину разорвет)Вот для сравнения старые и новые наконечники.На левом две метки.
На правом одна.
Немного отличается палец и основание пыльника, но сидят как родные. На старых шарнир двигался свободно, можно было спокойно пальцем двигать. Новые очень тугие, плотные, ни какого люфта.
Устанавливаем в обратной последовательности. Вот уже новые.
После всех процедур съездил на развал-схождение. Цена 500р. Ну это только схождение.
Ну а теперь о печальном. Приличное время ездил с непонятным скрипом, который доносился, как мне казалось из рулевой колонки. Хотя сначала думал, что скрипят те самые пыльники рулевых наконечников, на которые жаловались многие.
Это не сильно напрягало, даже начал было привыкать. Но уповая на новые наконечники, надеялся что скрип пропадет, ан нет. Снял руль, разобрал почти полностью рулевую колонку, но сверху все подшипники запресованы капитально.
Полез снизу, крестовину сразу отмел, потому как первым делом думал на нее, но скрип шел выше. Кое-как изловчился и с помощью зеркала заглянул в глубь трубки рулевой колонки. Увидел там такую картину.
Удалось сфоткать максимально близко.
Внутри какое-то пластиковое кольцо которое полностью раскололось, кусочки не одинаковые, стало быть так не должно быть. К тому же оттуда сыпалась какая-то стружка, только очень мелкая, больше похожая на металлическую пыль. Залил внутрь WD-40, маслом или другой смазкой было не подлезть.
Скрип полностью пропал, ни единого звука. Легче, правда от этого не стало. Выходит кирдык рулевой колонке.
Я так понимаю она не разборная, и меняется только целиком. В интернете по этому поводу ничего не нашел.
Хотелось бы узнать, чем грозит дальнейшая эксплуатация авто в таком состоянии. Price tag: 2 250 ₽ Mileage: 80000 km.
Технология ремонта
Чтобы заменить рулевой наконечник, неважно, правый он будет или левый, следует не только иметь рекомплект, но и специальный инструмент, иначе демонтировать тяги вряд ли удастся. Кроме этого, должна быть яма или подъемный механизм, для удобства работы. Как поменять? Замена износившейся детали осуществляется тогда, когда в одном из наконечников, имеется ввиду левый и правый имеется люфт
Перед заменой обязательно сверяются номера деталей
Как поменять? Замена износившейся детали осуществляется тогда, когда в одном из наконечников, имеется ввиду левый и правый имеется люфт. Перед заменой обязательно сверяются номера деталей.
Чтобы добраться до неисправного элемента, придется снять переднее колесо и, лишь затем удастся открутить гайку шарового механизма. Чтобы рассоединить деталь наконечника, производят несколько ударов тяжелым инструментом (молотком) по нему снизу.
После этого, откручивают фиксирующую гайку и снимают весь рулевой наконечник. Перед установкой новой детали, приобретая которую, нужно не забывать про артикул, лучше смазать резьбовую часть смазкой. Деталь устанавливается по той же схеме, по которой была установлена изношенная деталь. После чего производится затягивание гайки шарового механизма и гайки, которая контролирует положение рулевой тяги.
Замена осуществляется по одинаковой схеме, как для левого, так и правого наконечника.
В процессе ремонта Renault Logan следует особое внимание уделять целости пыльника. Если он поврежден, то в скором времени стук возобновится
- Если в рулевой тяге появился люфт и слышен стук, то от этой неисправности избавляются только заменой деталей, на новые. Дело в том, что эти элементы ремонту не подлежат.
- Для замены тяги снимается пыльник. Но перед этим, придется снять два хомута, которые расположены с внутренней и наружной стороны тяги.
- После освобождения тяги, снимаются пыльники, потянув их наружу и в сторону. При помощи специально инструмента тяга демонтируется, а на ее место устанавливается новая деталь. Сборка механизма тяги осуществляется в обратном порядке.
- Как поменять пыльник? Для замены пыльника рулевого механизма, придется разобрать механизм тяги и рулевой наконечник, и лишь после этого изношенная деталь меняется на работоспособную. После установки рабочей детали механизм тяги собирается в обратном порядке. Как правило, после подобных действий необходимо отрегулировать сход-развал.
- В случае необходимости, осуществляют замену рейки ГУРа. Чтобы ее заменить, необходимо осуществить несколько этапов, о которых написано ниже.
- В первую очередь сливается жидкость с ГУРа, а затем вал отсоединяется от привода рейки.
- На следующем этапе откручиваются болты, которые фиксирую рейку на подрамнике автомобиля. Рено Логан располагает двумя подобными болтами.
- Для правильной обратной сборки механизма нужно позаботиться о разметке, иначе будет нарушен угол поворота руля.
- Поскольку вал перемещается только в одной плоскости, то его достаточно пометить одной точкой.
- Отсоединив правый и левый непосредственно рулевой наконечник, деталь аккуратно извлекается.
- Приготовив рабочую деталь, ее так же аккуратно устанавливают на место изношенной. Приобретая новый элемент не забываем про артикул.
- Все шаги по сборке и регулировке осуществляют в обратном порядке.
Замена рейки без ГУРа осуществляется в таком же порядке, как и с ГУРом, за исключением операции по сливу жидкости.
Как поменять рекомплект
Как поменять ремкомплект? Замена рекомплекта и втулок на Renault Logan предполагает разборку всего механизма. Без наличия соответствующих навыков и инструмента осуществить данную операцию весьма сложно. Поэтому, подобные работы лучше доверять настоящим мастерам. Хотя многие знают, сколько стоит это, и предпочитают сделать все самостоятельно.
Чтобы осуществить эту операцию, необходим специальный инструмент для регулировки зазора. К тому же, не каждая деталь, даже при совпадении номеров, точно устанавливается на свое место. Чтобы в этом убедиться, можно посмотреть соответствующее видео.
Механизм достаточно ответственный и требует повышенного внимания по сборке и отладке. Не качественная сборка рулевого механизма может привести к непредсказуемым последствиям. Если не хочется иметь дело с законом, то лучше подобный ремонт осуществить в автомастерской.
Замена рулевых наконечников Рено Логан: фото и видео
Если рулевой наконечник вышел из строя (при повороте руля слышны скрипы на кочках) или же у него повредился защитный чехол из резины, то предстоит произвести ремонт.
На видео можно увидеть как заменить рулевой наконечник.
Необходимый инструмент
Ключи и приспособления:
- Рожковый на «16».
- Молоток.
- Деревянный брус.
- Баллонный ключ.
Если есть небольшой опыт в проведении подобных работ, то произвести замену наконечников на Рено Логан можно самостоятельно. Для этого следует придерживаться только указанных ниже правил.
Приступаем к замене (подготовительные работы)
Чтобы произвести замену наконечников надо авто поставить на опоры. Потом следует снять передние колеса. Ручник при этом рекомендуется включить и подставить под задние колеса противооткатные башмаки, чтобы обеспечить устойчивость авто.
Этапы работ
Перед ремонтом все элементы креплений рулевого управления надо обрызгать жидкостью WD-40. Также можно использовать воду, если нет жидкости. Ею следует полить болты и подождать некоторое время, пока они пропитаются влагой. Это облегчит откручивание болтов. Сняли колесо и обработали WD-40 крепление рулевого наконечника к к ступице
Тяга на авто имеет контргайку. Ее надо ослабить и оставить в таком положении. Ослабить тягу, обозначена стрелкой Отворачивается гайка на поворотном кулаке руля. Палец удерживается шестигранником от проворачивания. Ослабляем болт пальца Также можно использовать и съёмники для снятия шаровых опор. Используем съёмник шаровых опор (он универсален для всех авто) После откручивания гайки вынимается из гнезда палец. После этого в обратном порядке производится сборка автомобиля с установленной новой деталью. Рулевой наконечник сняли В гнездо вставляется палец, и гайка заворачивается до упора. Можно использовать гидравлический домкрат. Используем домкрат для помощи Рулевую тягу надо заворачивать при установке на то количество оборотов, на которое она была откручена (чтобы доехать до развал-схождения).
Все элементы надо тщательно обтягивать
При этом также следует работать осторожно, чтобы не сорвать резьбу. АХТУНГ! Не перетягивайте, иначе придётся брать новый наконечник После завершения этой работы следует обратиться на специализированную СТО для проведения установки угла колес (развал-схождение)
Советы
Автомобиль рекомендуется поднимать с той стороны, на которой будет производиться замена детали. При проведении работ авто должно находиться на стояночном тормозе. Для очистки загрязнений с рулевой колонки, можно использовать щетку по металлу. В том случае, когда под рукой не будет съемника для выпрессовки пальца, то можно использовать деревянный брус и молоток. Молотком через брус надо осуществлять удары по посадочному отверстию пальца, освобождая его

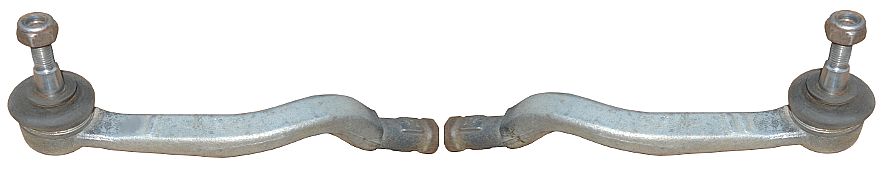

Важно помнить, что наконечник руля справа имеет левую резьбу, а слева – правую (поэтому артикулы разные, они ниже)
Артикулы «проверенных» рулевых наконечников
Все запчасти на Логан имеют номера, рулевые тяги тоже не исключение. Чтобы произвести ремонт качественно и быстро, перед началом следует купить новые запчасти.
60 01 550 442 — оригинальный код левого рулевого наконечника на Рено Логан.60 01 550 443 — оригинальный код правого рулевого наконечника на Рено Логан.
Рулевой наконечник 60 01 550 442
Sasic — 4006158 4006159 — популярный вариант замены (аналог).
Sasic 4006158 — рулевой наконечник (аналог)
Как влияют рулевые наконечники на управление авто
Автомобиль Рено Логан имеет рулевое управление типа «шестерня-рейка». В конструкции содержатся две тяги, соединяющиеся с шаровыми опорами и поворотными кулаками. В большинстве автомобилей Рено есть также гидравлический усилитель руля. Если какой-то элемент этой конструкции выйдет из строя, то это скажется на качестве управления автомобилем.
Вывод
Зная эти моменты и имея некоторый опыт, вы можете справиться с заменой рулевых наконечников на Рено Логан своими силами, придерживаясь указанных правил и рекомендаций.
Какие лучше выбрать?
С завода на автомобиле марки Рено устанавливаются тяги и наконечники TRW. Если же автомобиль семейства Dacia Logan, запчасти будут изготовлены на заводах Asam S.A. По идее все что продается под брендами ASAM и TRW должно соответствовать оригинальному заводскому качеству Renault. А на практике не всегда соответствует. Согласно нашему опыту рулевые наконечники производства Asam являются самыми дешевыми, но при этом недолговечными, особенно это касается некоторых деталей подвески, но не всех. Хотя многие коллеги из других таксопарков успешно пользуются ими из-за невысокой цены.
Кстати, другое имя бренда TRW – это LUCAS. Запчасти этого производителя отлично проявляют себя при больших нагрузках на автомобилях такси.
Наконечники фирмы LEMFORDER по своей долговечности превосходит оригиналы. Что касается рулевого управления и подвески, то можно говорить что они «ходят» в два раза дольше. Большой минус это высокая цена.
Наконечники фирмы LEMFORDER на Рено Логан
Другие бренды
Рассмотрим еще несколько брендов:
SASIC – французский производитель предлагает низкую цену и среднюю надёжность, но долговечность по сравнению с оригиналом меньше примерно в два раза;
MOOG, FEBI – недрогие запчасти, а качество приближено к оригиналу.
Компания Sidem некоторое время была поставщиком фирмы Renault. Поэтому этого производителя можно поместить в один список с TRW и оригинальными наконечниками. Также добавим что комплектующие под брендом Dacia тоже можно купить – обозначения используются те же, что у фирмы Renault.
Бренды упорядочены в порядке «от лучшего к худшему» согласно нашеу опыту:
- LEMFORDER
- Рено, DACIA, TRW
- MOOG, S >
“>
Электронные деньги
Монета.Ру Для осуществления оплаты с помощью платежной системы Монета.Ру вам необходимо иметь кошелек, зарегистрировать который можно на сайте системы.Способы пополнения кошелька можно найти на сайте Монета.Ру в разделе «Как пополнить». Зачисление платежей через Монета.Ру происходит мгновенно.WebMoneyДля совершения оплаты вы должны быть зарегистрированы в системе WebMoney Transfer. К оплате принимаются титульные знаки WMR, зачисление денег происходит мгновенно.Яндекс.ДеньгиДля осуществления оплаты с помощью сервиса Яндекс.Деньги вам необходимо иметь кошелек, зарегистрированный на сайте платежной системы.Зачисление платежей через платежную систему Яндекс.Деньги происходит мгновенно.QIWI КошелекВыберите в качестве оплаты QIWI Кошелёк и введите номер своего сотового телефона. Оплатите созданный автоматически счёт на сайте платежной системы.Если у вас нет QIWI Кошелька, вам необходимо зарегистрировать его на сайте сервиса или в любом из приложений QIWI Кошелька.
Выбор, размеры и материал
Как правило, защитные кожухи изготовлены из резино-каучуковой смеси для придания им эластичности. Но есть такие изделия, содержащее в себе пластиковую основу, данный вид брызговиков является весьма хрупким, особенно в условиях низких температур.
Для Рено Логан существуют несколько типов защитных элементов лакокрасочного покрытия нижней части кузова.
- оригинальные,
- универсальные.
Оригинальные брызговики изготовлены из мягких сплавов резины и каучука, а также имеют форму, идеально подходящую к левой и правой стороне. Задние кожухи также, как и передние, легко устанавливаются на Рено Логан и имеют специальные крепления, предусмотренные заводом-изготовителем.
Что касается универсальных решений, то они изготовлены из неизвестных материалов и зачастую демонстрируют отвратительный вид. Универсальность таких решений негативно сказывается не только на внешнем виде и сложности установки, но и на качестве защиты автомобиля.
Мы рекомендуем приобретать оригинальные детали защиты колесных арок Рено Логан. Вот некоторые положительные моменты использования оригинальных защит.
- Наличие предусмотренных креплений.
- Качество изготовления.
- Идеальная формовка, совместимая с формами кузовных элементов Рено.
- Безопасность для окружающих.
Это всего лишь малая часть положительных моментов, являющаяся наиболее очевидной, в процессе эксплуатации данные решения вызовут еще больший восторг.
Как подтянуть рулевую рейку на Рено Логан видео фото и видео
Это дает возможность обеспечивать и остроту управляемости, и легкость вождения автомобилем.
Ремонт рулевой рейки Логан, Logan
Гайку поворачивают вправо на градусов; Помощник пусть вращает руль; Если стук слышится, проводят шаг 1. Сейчас большинство реек оснащены усилителями, призванными максимально облегчать управление. Гайка расположена под стрелкой см.
Рулевая рейка при этом перемещалась со стуком ощутимо внутрь и немного вверх. Местоположение гайки надо нащупать рукой. Колесо снимал и одевал раз семь, пока не добился оптимального результата.
Рейка с ГУР Сам механизм устроен аналогично механической системе, но есть определенные особенности. Рулевое управление стало собраннее, люфт убрался, рулевое колесо после поворота возвращается само .
Гайка первоначально сдвигаться не хотела из-за стопорной шайбы, но приложив небольшое усилие, гайку удалось провернуть. Когда настроил, то с одной стороны дальней также шайбу накернил смял в углубление , чтобы гайка не провернулась.
Рулевое управление стало собраннее, люфт убрался, рулевое колесо после поворота возвращается само назад. Стуки при поворотах почти пропали. В моей рейке имеется люфт вала рулевой рейки, к которому подсоединяется рулевая колонка.
Разбивается сам механизм — в большинстве конструкций имеется втулка из фторопласта, которая при сильном износе будет стучать. Также она является причиной люфтов. Рулевые рейки с ГУР имеют свойство течь. Среди неисправностей рейки можно выделить люфт, стуки, щелчки, тугое вращение, вибрации рулевого механизма.
Также вследствие износа руль может прокручиваться. А колеса при этом будут стоять на месте.
Запчасти и детали рулевого управления и устройство
Причина в том, что на шестерне износились зубья. Большинство проблем можно решить заменой ремкомплекта. Но если износились зубья и руль прокручивается с характерным стуком и щелчками, то поможет только замена рулевой рейки «Рено Логана».
Признаки поломки Определить неисправность можно по признакам. Так, при проезде различных неровностей будет слышен стук, который становится тише, если повернуть колеса в крайнее положение.
Также о необходимости замены или ремонта свидетельствует снижение усилия на рулевом колесе в центральном положении.
Так, автомобиль может бросать в сторону, даже если поворот руля был совсем незначительным. Нередко случается, когда угол, на который повернулись колеса, не соответствует тому, на который повернули руль.
О неисправности элемента также можно думать, если в бачке ГУР постоянно падает уровень жидкости
При замене важно знать артикул рулевой рейки «Рено Логана»
А ещё перед тем, как подтянуть рулевую рейку Рено Логан, многие поступают так: Этот метод лучше не использовать.
Проводим регулировку правильно Конечно, лучше выполнять всю работу с помощником.
Поиск по сайту
Рейку настраивают шаг за шагом: Гайку поворачивают вправо на градусов; Помощник пусть вращает руль; Если стук слышится, проводят шаг 1. На последнем шаге гайку затягивают, повернув её ещё на 10 градусов. Стук рейки, пример на видео.
Чтобы узнать правильный артикул, необходимо разглядеть данный номер на детали. Благодаря данному артикулу можно также подобрать запасные части для Логан, такие как ремкомплект для рейки. Мы рекомендуем пользоваться оригинальным артикулом и приобретать строго фирменные запчасти Рено.
Ремонт рулевой рейки Логан, Logan
Конечно, существует много брендов обладающих своим артикулом запчастей, но качество изготовление данных деталей, увы, оставляет желать лучшего. Приступим к ремонту Чтобы начать работу по устранению стука, нам необходимо воспользоваться комплектом специального инструмента для демонтажа тяг, наконечников и пыльника.
Также для данной работы необходим автомобильный подъемник, так как осуществлять подобные работы без данного инструмента невозможно. Если в правом или левом наконечнике присутствует люфт, или он ходит вверх и вниз, мы производим его замену новой деталью.
Заранее сверьте номер артикула. Для того, чтобы снять этот элемент, необходимо демонтировать переднее колесо, после чего открутить фиксирующую гайку шарового механизма.
Данная операция проводится одинаково с левой и правой стороны. Ремонт этих деталей у токаря, подразумевает постоянную подтяжку задней части, для устранения люфта.
Проверка рулевых наконечников рено логан первого поколения |
Появление дробного стука со стороны передних колес при движении по неровной дороге на автомобиле Рено Логан первого поколения — повод провести проверку рулевых наконечников (наконечников рулевых тяг) его рулевого управления.
Проверку рулевых наконечников на Рено Логан можно провести самостоятельно, несколькими способами. Рассмотрим наиболее простые и эффективные из них.
Необходимые для проверки инструменты и приспособления
Монтажка
Ровная площадка
Помощник (желателен, но не обязателен)
Подготовительные работы
Устанавливаем автомобиль на ровную площадку
Фиксируем его ручником и упорами под колеса
Поддомкрачиваем переднее колесо (то, со стороны которого слышен стук)
Способы самостоятельной проверки рулевых наконечников на автомобиле Рено Логан первого поколения
Способ первый (самый простой)
Для проверки не нужно поддомкрачивать колесо и звать помощника. Устанавливаем автомобиль на ровную площадку, колеса прямо. Рулевое колесо фиксируем противоугонным устройством в замке зажигания. Беремся руками за колесо по бокам руками и энергично качаем попеременно от себя-к себе. При покачивании будет хорошо ощутим люфт в рулевом наконечнике (особенно если он сильно изношен). Повторяем аналогичную проверку для другого колеса.
Второй способ проверки рулевого наконечника
Производим аналогичные покачивания колеса в горизонтальной плоскости, но уже поддомкратив и вывесив его. При этом колесо качает помощник. Во время покачиваний необходимо положить руку на шарнир рулевого наконечника. Если в нем имеется люфт, то он будет хорошо ощутим рукой.

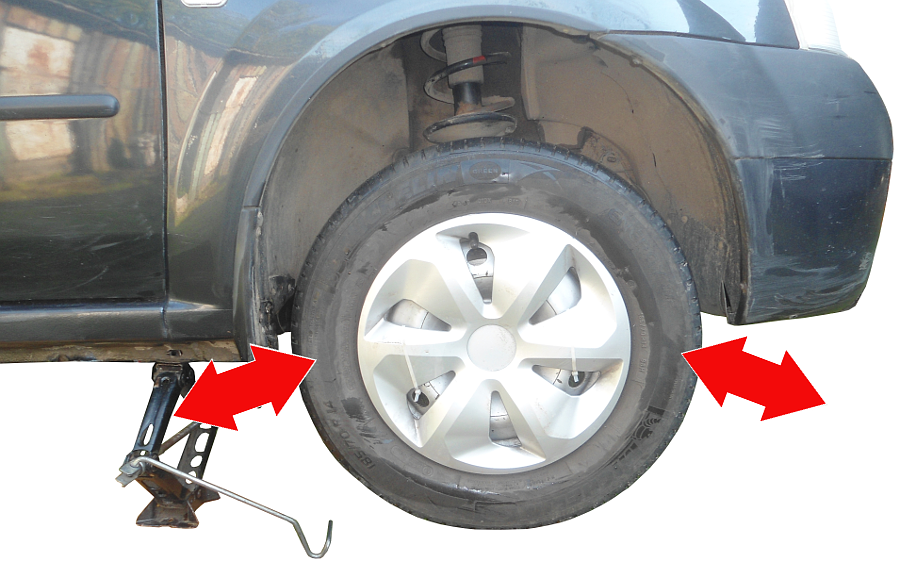

Покачиваем поддомкраченное колесо руками в горизонтальной плоскости (от себя-к себе), люфт в шарнире рулевого наконечника при этом хорошо ощутим, особенно если положить на него руку при покачивании
Третий способ поверки
Поддомкрачиваем и снимаем переднее колесо. Устанавливаем монтажку под рычаг поворотного кулака, оперев ее на наконечник. Покачиваем монтажку вверх-вниз создавая натяг в шарнире (между корпусом наконечника и его пальцем). В неисправном рулевом наконечнике палец будет сильно выдвигаться из корпуса (более чем на 1-2 мм).
Используя монтажку в качестве рычага перемещаем палец наконечника относительно его корпуса в вертикальной плоскости, люфт должен составлять не более 2-х мм
Если в ходе проверки установлено, что наконечник рулевой тяги неисправен (имеется значительный люфт в его шарнире), то необходимо провести его замену. Подробнее: «Замена наконечников рулевых тяг автомобиля Рено Логан первого поколения».
Примечания и дополнения
Помимо дробного стука при движении по неровной дороге, поводом к проведению проверки наконечников рулевых тяг на Рено Логан служит повреждение защитного чехла (пыльника) наконечника. Если в ходе визуального осмотра обнаружено, что пыльник потрескался, протерся, или поврежден иным образом, то в срочном порядке необходимо провести проверку исправности рулевого наконечника и по результатам проверки заменить либо пыльник (с промывкой и заменой смазки), либо рулевой наконечник.
Неисправность наконечника рулевой тяги, приводящая к появлению стуков, это разрушение пластиковой обоймы внутри его корпуса. При этом его палец начинает бить по корпусу вызывая дробный металлический стук, хорошо ощутимый на рулевом колесе.
Еще статьи по рулевому управлению автомобиля Рено Логан первого поколения
Методика испытаний
В основе методики испытаний — ГОСТ Р 52433-2005 «Автомобильные транспортные средства. Шарниры шаровые. Технические требования и методы испытаний», который распространяет свое действие в том числе и на рулевые тяги с шаровыми шарнирами (рулевые наконечники).

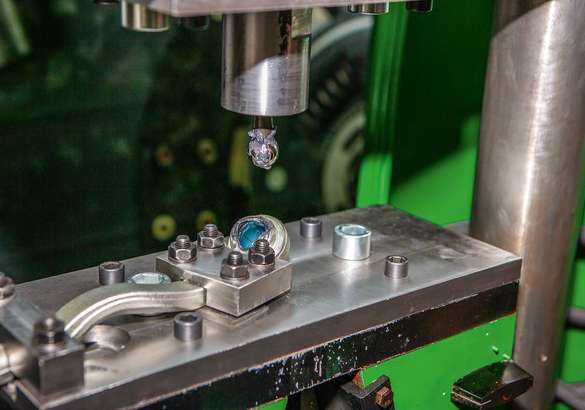

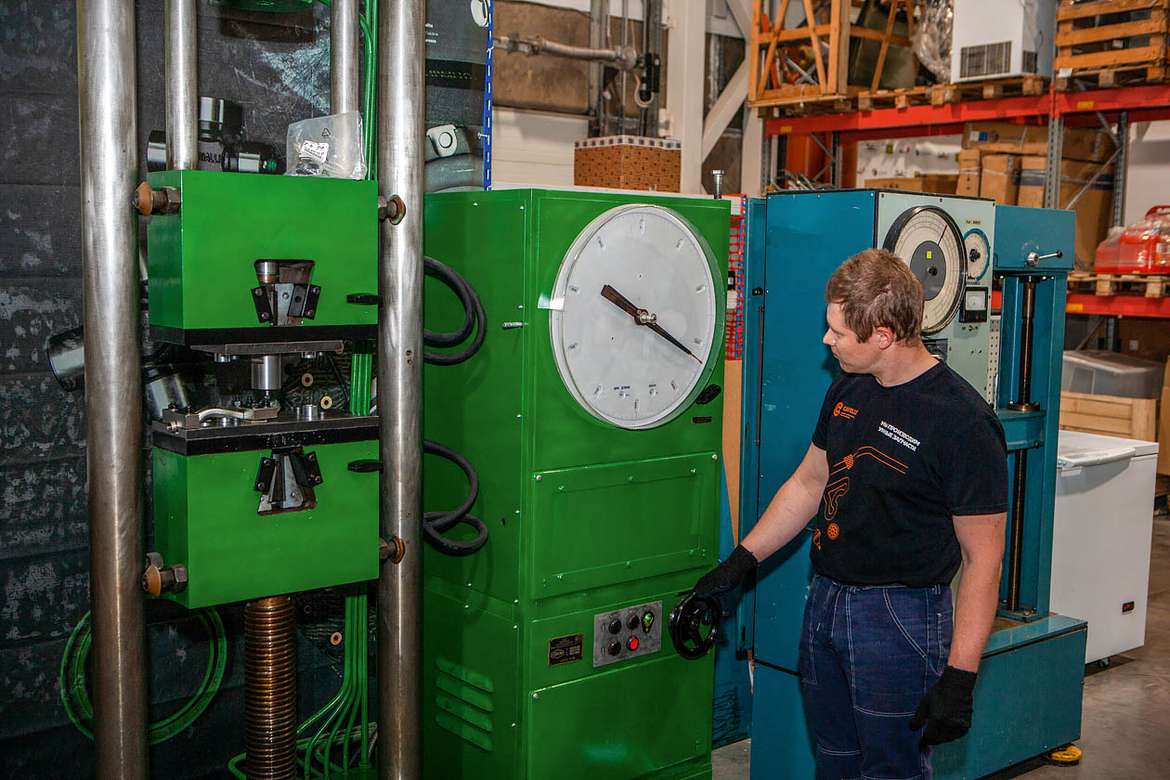

Испытания, связанные с усилием вырыва и выдавливания, проводились приложением вертикальной нагрузки на универсальной машине растяжения-сжатия Р20 в лаборатории ООО «НПО „Талис“», там же прошли и испытания по проверке пыльников на морозостойкость.
Минимально допустимые значения силы вырыва и силы выдавливания пальца из корпуса шарнира указаны в приложении А к ГОСТу в зависимости от диаметра шарового пальца. В данном случае наши рулевые наконечники имеют два типоразмера пальцев (22 и 25 мм), поэтому согласно ГОСТу у них должны различаться минимально прилагаемые усилия. Правда, с точки зрения логики в рамках применяемости на одном и том же автомобиле это не совсем верно.
В диапазоне диаметров шара пальца от 21 до 24 мм минимальное усилие для вырыва составляет 1500 кгс, на выдавливание — 1900 кгс. Для шаров диаметром от 24 до 27 мм — 2000 и 2500 кгс соответственно. В комплекте с оригинальным шаровым наконечником не поставляется гайка для его крепления к поворотному кулаку, поэтому пришлось использовать мощную гайку от наконечника Moog.
Имея на руках оригинальную деталь, именно ее параметры мы будем считать эталонными, поскольку именно такие характеристики задал для своей машины завод-изготовитель. В данном случае мы видим, что при диаметре шара 22 мм усилие вырыва трехкратно превосходит допустимые значения, что является лучшим результатом среди всех протестированных образцов. А вот усилие выдавливания в точности соответствует ГОСТу, что легко объяснимо: рулевой наконечник испытывает минимальную нагрузку на выдавливание в реальных условиях движения, в отличие от нагрузки вырыва, когда, например, автомобиль попадает в яму и вектор удара направлен снизу вверх.
Результаты теста оказались неоднозначными. Во-первых, половина производителей неоригинальной продукции делает увеличенный на 3 мм диаметр шара, а это значит, что нормы ГОСТа для них будут повышены. Во-вторых, по непонятным причинам часть производителей, в отличие от оригинала Renault, показали обратную выносливость: при слабых показателях вырыва детали имеют двойную выдержку на выдавливание, что странно, поскольку рулевой наконечник почти не испытывает такой нагрузки. Так или иначе, места мы решили распределить по сумме заработанных баллов на вырыв и выдавливание, то есть по общему параметру прочности механизма.
Лидером замеров стал рулевой наконечник FAG: показатель вырыва в два с половиной раза превосходит ГОСТ, показатель выдавливания лучше вдвое. На втором месте деталь Swag, на третьем — Lynx. Третье место прокомментируем подробнее: дело в том, что наконечник Lynx показал рекордную нагрузку на вырыв в 5,3 тонны, после чего у детали срезало резьбу. Однако с учетом увеличенного диаметра шара коэффициент нагрузки (2,65) у запчасти оказался все равно ниже, чем у оригинала, который выдержал трехкратную перегрузку, при этом резьба осталась целой.
Оригинальный наконечник Renault формально на четвертом месте, но только по причине того, что параметр выдавливания в точности соответствуют ГОСТу, — делать эту характеристику более «выносливой» автопроизводитель не посчитал нужным.

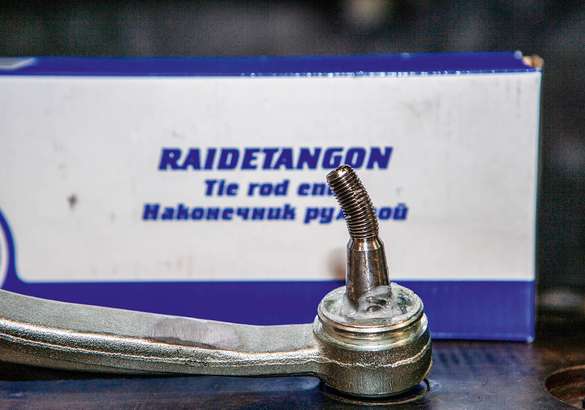

У Zekkert при средних показателях оказался слабоват металл — уже при двукратной нагрузке на вырыв срезало резьбу.
Средне-стабильные показатели у CTR, Ashika и Fenox, что особенно удивительно для уважаемого бренда CTR, который регулярно побеждал в наших тестах. Ну а самые слабые — у Torque, Moog и Flennor. У первого при не самой сильной нагрузке погнуло металл, второй не прошел по ГОСТу по параметру выдавливания. Деталь Flennor при полуторакратном запасе прочности на выдавливание также не прошла по ГОСТу на силу вырыва, а значит, практически бесполезна.
Как смазать опору своими руками?
Этот процесс оптимальней всего осуществлять на эстакаде или яме, установив транспортное средство так, чтобы переднее колесо было установлено на краю ямы. Сделав это, вы сможете освободить место для шприца, которым вы и будете заливать смазку.
Для того, чтобы качественно смазать необходимую конструкцию, следует поставить переднюю часть транспортного средства на домкрат, а под балку нужно будет установить упор. Далее, под нижний рычаг надо установить подставки, после чего домкрат опускается. Сделав это, вы сможете разгрузить переднюю подвеску своего автомобиля.
После этого, используя гаечный ключ на 7, следует выкрутить пробку, расположенную снизу опоры. Возьмите обычный аптечный шприц с патрубком или специальный шприц, в который залейте смазочное вещество «Солидол» или «Литол». Переливать не следует, поэтому количество вещества следует контролировать через сам пыльник – когда вы увидите, что этот элемент начал надуваться, это значит, что смазки больше не нужно
Обратите внимание: повышенное количество смазывающего материала также может привести к повреждению компонента
Вырывание и выдавливание

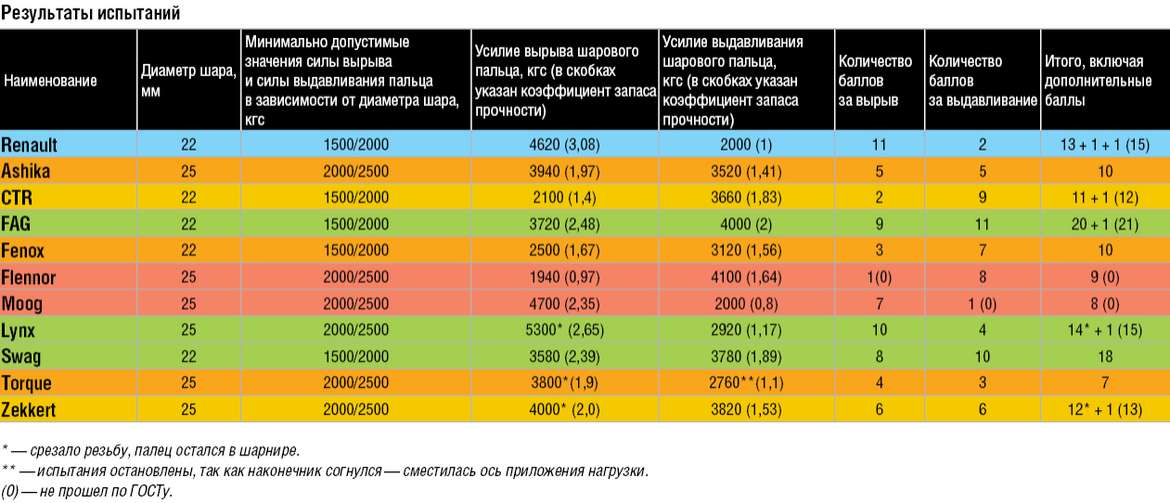

По результатам испытаний на вырывание и выдавливание из корпуса рулевого наконечника шарового пальца выяснилось, что все рулевые наконечники соответствуют ГОСТу Р 52433-2005. Однако мы проводим сравнительный тест и поэтому будем оценивать их по заложенному в конструкцию запасу прочности.
Наименьший коэффициент запаса прочности по усилию вырывания — в 1,4 раза выше ГОСТа — у наконечника марки SAT, а максимальный — почти в 2,5 раза выше ГОСТа — у образца компании AYWIparts. У наконечника Febest палец остался в корпусе, потому что при усилии 3550 кгс срезало резьбу с пальца и гайки, которая была приложена в комплекте с изделием. У наконечника Torque гайка вообще оказалась самой слабой из всех: при создании усилия 2400 кгс вся ее резьба осталась на шаровом пальце. Претензий к качеству крепежа остальных испытуемых у нас не возникло.

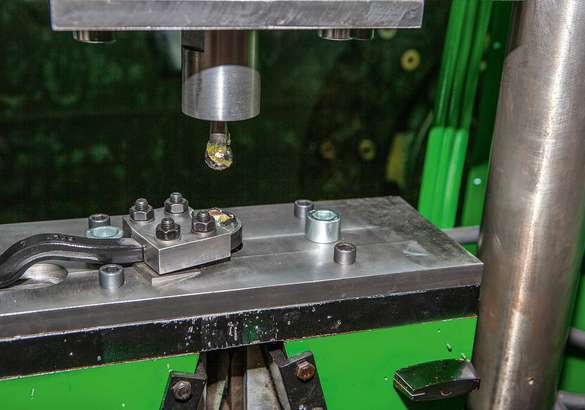

По усилию выдавливания результаты меняются. У наконечника CTR при доведении усилия до 4750 кгс мы так и не смогли выдавить шаровый палец: согнулся корпус наконечника. Зато при усилии на 2000 кгс меньше у наконечника Torque шаровый палец выдавил металлическую заглушку и выскочил из корпуса.
Каков итог?
По сумме заработанных баллов первое место безоговорочно занимает рулевой наконечник FAG от немецкого гиганта Schaeffler: ни одного слабого места по всем проведенным замерам.
На второй позиции остается деталь Swag от еще одного немецкого концерна Bilstein Group — правда, с поправкой на то, что очень суровую зиму пыльник может не выдержать.
На третьей ступеньке с равным количеством баллов — оригинал Renault и наконечник от Lynx. У родной французской детали — рекорд по параметру вырыва, грамотная защитная конструкция и сопротивляемость любым морозам, хотя и самая высокая цена. У детали от Lynx также отличный показатель силы вырыва и морозоустойчивости.
В общем-то, неплохи и суммарные показатели еще двух брендов — Zekkert и CTR. Последний получил дополнительный балл за защитную конструкцию пыльника. Детали Flennor и Moog не прошли по ГОСТу и не выдержали суровых морозов. Остальные показали результаты в разной степени ниже среднего.
Журнал «Движок» выражает благодарность лаборатории НПО «Талис» и компании «АМТЕЛ» за помощь в подготовке и проведении теста.
