Как снять тормозной барабан рено дастер
Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.
Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.
Тормозные механизмы задних колес переднеприводных и полноприводных автомобилей Renault Duster имеют принципиально одинаковую конструкцию.
Разница в расположении стяжных пружин и разжимного рычага привода стояночного тормоза.
Колодки тормозных механизмов всех автомобилей заменяют одинаковыми приемами, описанными на примере переднеприводного автомобиля.
Однако для облегчения работы на полноприводном автомобиле можно предварительно снять стяжные пружины, так как они расположены на наружных сторонах колодок.
Работу проводим на ровной площадке.
Замену колодок показываем на левом заднем колесе.
Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.
Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.
Для того чтобы снять барабан, колодки нужно свести.
Для этого шлицевой отверткой через резьбовое отверстие в ступице (барабане — на автомобиле 4х2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая длину распорной планки.
Для наглядности показываем со снятым барабаном. Храповую гайку на левом и правом колесах вращаем за зубцы снизу вверх.
На автомобиле 4х4
Ключом Torx t-40 откручиваем два винта крепления тормозного барабана к ступице
Снимаем тормозной барабан
Не нажимайте педаль тормоза со снятым барабаном, поршни рабочего цилиндра могут выйти полностью.
Поддеваем отверткой и выводим из зацепления с колодкой крючок верхней стяжной пружины
Также снимаем нижнюю стяжную пружину
Снимаем пружину регулятора зазоров
Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.
Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.
Также снимаем опорную стойку передней колодки
Отводим от тормозного щита заднюю тормозную колодку
Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки
Снимаем колодку и пружину наконечника троса
Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их.
Проверяем техническое состояние деталей и очищаем их.
Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и нанеся на резьбу тонкий слой пластичной смазки.
Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).
Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.
Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.
Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).
Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз.
Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).
При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.
Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.
Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.
На автомобиле 4х2
Поддеваем отверткой защитный колпак
Снимаем защитный колпак подшипника ступицы

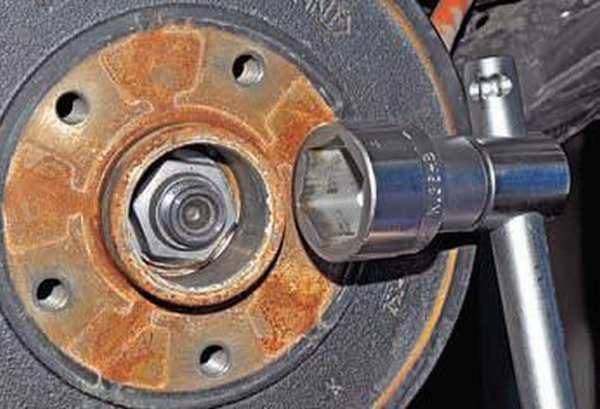

Головкой на 36 откручиваем гайку подшипника ступицы
Снимаем тормозной барабан в сборе с подшипником
Дальнейшие операции по замене колодок одинаковы с операциями на автомобиле 4х4
После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Нм
Нужно устанавливать новую гайку, но если ее нет, то можно использовать старую гайку.
Раздвигаем губки тисков на 10-15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.
Осторожно наносим удары по наружной фаске гайки молотком, сминая ее
Артикул тормозных колодок
При изготовлении автомобилей Renault Duster используются детали, произведенные компанией Ferodo. Тип колодок зависит от диаметра используемых дисков и рабочего объема силового агрегата.
Машины с мотором объемом 1,6 л отличаются сниженной динамикой, что уменьшает нагрузку на тормозные механизмы. На автомобилях применены диски диаметром 269 мм, требующие установки передних колодок 410608481R (стоимость – от 1,6 тыс. руб.).
Следует учитывать, что в 2012-13 гг. были выпущены машины Дастер с мотором объемом 1,6 и системой полного привода, оснащенные увеличенными до 280 мм дисками и колодками с каталожным номером 440603905R. Перед первичной заменой требуется проверить диаметр дисков и тип колодок.

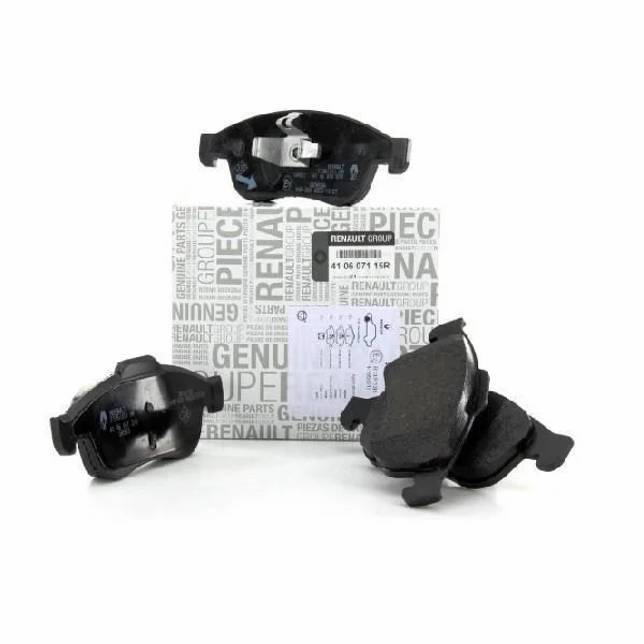

Компания Ferodo поставляет колодки в фирменной упаковке с индексом FDB1617, стоимость набора – от 1,5 тыс. руб. При выполнении работ необходимо менять все 4 накладки, детали для дисков диаметром 269 и 280 мм невзаимозаменяемые.
Процесс замены
Последовательность замены деталей на машинах с моторами объемом 1,5 и 2,0 л:
- Подготовить домкрат, страховочную опору и баллонный ключ. Для демонтажа суппортов и извлечения изношенных накладок требуется ключ для внутренних 6-гранников размером 7 мм.
- Открыть капот, затем открутить крышку компенсационного резервуара с тормозной жидкостью.
- Поднять переднее колесо, установить под порог опору, затем отвернуть болты крепления диска к ступице.
- При помощи отвертки аккуратно отжать поршень тормозного суппорта до упора. Жало вставить в овальную щель на боковой кромке суппорта. Затем, используя инструмент как рычаг, отвести внутреннюю колодку.
- Удалить защитные резиновые колпачки, под которым расположены болты крепления суппорта.
- При помощи ключа ослабить затяжку винтов, которые затем выкручиваются из отверстий.
- Жалом отвертки снять пружинную скобу, регулирующую положение подвижной части суппорта относительно диска.
- Снять внешнюю часть механизма вместе с внутренней накладкой, внешняя остается на направляющих неподвижной секции суппорта.
- Уложить снятый узел поверх диска, затем извлечь старые накладки.
- Удалить металлической щеткой и сжатым воздухом скопившуюся пыль, затем вставить в цилиндр новую внутреннюю колодку. На внешней части детали предусмотрена металлическая скоба (“корона”), фиксирующая элемент на поверхности поршня. На машинах с тормозными дисками диаметром 269 мм подобный фиксатор не предусмотрен.
- Надеть на направляющие внешнюю накладку, которая отличается от противоположной колодки отсутствием “коронки”.
- Установить суппорт на место, затянуть винты и смонтировать защитные заглушки.
- Поставить на место колесо и провести аналогичные манипуляции на другой стороне автомобиля Дастер 4х4.
- Проверить уровень рабочей жидкости в компенсационном бачке, который затем закрыть крышкой.
Меняем своими руками
Чтобы поменять задние колодки, Рено Дастер необходимо поставить на ровную площадку. Причем процедуры следует использовать весь комплект деталей. То есть, в ходе операции по замене следует устанавливать 4 колодки. Если процедура затронет только одни тормоза, при во время движения автомобиль будет уходить в сторону.
Процедура начинается с того, что из бачка, расположенного под капотом, с помощью шприца удаляется тормозная жидкость. Далее снимается колесо (или сразу оба). Чтобы демонтировать барабан потребуется плоская отвертка. Последнюю следует поместить в отверстие, в которое вкручивается болт фиксации колеса. Затем с отверткой нужно найти и раскрутить храповую гайку, тем самым уменьшая длину распора.
Порядок замены тормозных колодок немного отличается на полно- и моноприводных кроссоверах.
Замена на Renault Duster 4х4
Используя ключ Torx-T40, нужно открутить 2 винта, которые фиксируют барабан. После выполнения операции запрещено нажимать на педаль тормоза. Это может привести в вылету поршней из колесного цилиндра.
Тормозной механизм заднего колеса на моделях Дастер 4х4 включает в себя следующие элементы:
- чашка пружины;
- опорная стойка;
- передняя и задняя колодки;
- прижимная пружина;
- верхняя и нижняя стяжные пружины;
- распорная планка;
- колесный цилиндр;
- пружина регулятора;
- рычаг привода и трос стояночного тормоза;
- тормозной щит.
Замена четырех (по два на каждое колесо) тормозных колодок на Рено Дастер проводится в ходе следующих этапов:
С помощью отвертки снимаются верхняя и нижняя стяжные пружины.
- Отверткой или плоскогубцами удаляется пружина регулятора зазоров.
- С помощью пассатижей проворачивается чашка пружины опорной стойки задней колодки. Остановиться следует в тот момент, когда паз совместится с хвостовиком.
- Удаляется чаша с пружиной.
- Опорная стойка вынимается из тормозного шита.
После завершения манипуляций необходимо произвести аналогичные действия в отношении детали, расположенной спереди.
Следом за этим нужно:
- Отвести заднюю колодку от щита.
- Плоской отверткой отсоединить наконечник троса стояночного тормоза от рычага.
- Снять данный элемент и пружину троса.
- Снять переднюю колодку и распорную планку, предварительно удалив пружину.
Перед установкой новых деталей следует зачистить резьбу у храповой гайки и наконечника распорной планки. Затем на эти элемнеты наносится пластичная смазка. Механизм, отвечающий за регулировку зазора, монтируется обратно. Для этого необходимо вручную ввернуть в соответствующее отверстие наконечник распорной планки.
Монтаж новых изделий на Дастер производится в обратном порядке. Прежде чем устанавливать барабан, необходимо удалить с поверхности следы грязи и металлической стружки.
В конце следует отрегулировать положение установленных деталей на Дастер. Для этого нужно несколько раз нажать на педаль тормоза, после чего зажать ее. Далее несколько раз следует поднять и опустить рычаг стояночного тормоза. Выполняя эти манипуляции, можно услышать щелчки, возникающие вследствие работы механизма регулировки зазоров между колодками и тормозными барабанами. Процедуру необходимо выполнять, пока не исчезнут посторонние звуки.
В завершении нужно проверить уровень тормозной жидкости.
Замена на Renault Duster с передним приводом
Для замены деталей на моноприводной версии Дастер разводят распорный механизм, меняя зазор между барабаном и изношенной деталью. Далее удаляется защитный колпак, установленный на подшипнике супницы. С помощью ключа на «36» раскручивается гайка, после чем снимается барабан.
В дальнейшем проводятся манипуляции, аналогичные тем, что были описаны выше в отношении Дастер 4х4. В конце рекомендуется закручивать новую самоконтрящую гайку с моментом натяжения 175 Н*м.
Провести замену задних тормозных колодок на Рено Дастер можно как самостоятельно, так и обратившись в специализированный центр. Процедура занимает сравнительно мало времени и не требует особых навыков
Однако важно помнить порядок действий и после замены колодок вернуть остальные компоненты тормозного механизма на прежние места
Лучшие тормозные колодки для Renault Duster с суппортами ATE
Renault 410600379R
Эти колодки уже прилично дороже, чем «оригинал», используемый с суппортами TRW – до 3 тысяч в рознице за комплект. Фрикционный материал же в обоих случаях одинаковый, поэтому все особенности эксплуатации те же: колодки хорошо «цепляются» на холодных механизмах и начинают терять эффективность только при частых и жестких торможениях, мало шумят, имеют хороший ресурс. Другое дело, что цена уже заставляет сильнее задумываться о приобретении «неоригинала».
Достоинства
- Ресурс;
- Хорошая обратная связь при торможении;
- Умеренный износ тормозных дисков.
TRW GDB 1789
Достоинства
- Эффективность торможения;
- Хороший ресурс;
- Стойкость к нагреву.
Недостатки
- Высокая цена;
- Ускорение износа штатных дисков;
- Шумность до нагрева.
Ferodo FDB 4180W
Эти колодки с ценой в районе 1900 рублей за комплект, как и их вариант без суффикса W, среди владельцев Renault Duster довольно популярны. Отличие колодок с W в маркировке – наличие слоя шумопоглощающей мастики между фрикционной накладкой и несущей пластиной, что позволило улучшить акустический комфорт при торможении. Основной недостаток этих колодок – не самый большой ресурс (на треть меньше штатных в среднем по отзывам с указанием пробегов), но работают они при этом хорошо: торможение предсказуемое, уверенное. Грязеотводные канавки, как и у оригинальных колодок, отсутствуют. Приработка (за счет мягкости фрикционного состава) быстрая, износ тормозных дисков низкий. Мы можем порекомендовать эти колодки для использования для всех случаев, кроме агрессивной манеры езды, плотного городского траффика – в этом случае у них износ происходит слишком быстро, само торможение ухудшается из-за перегрева.
Достоинства
- Привлекательная цена;
- Минимальный износ тормозных дисков;
- Быстрая приработка.
Недостатки
Небольшой ресурс (менять в среднем придется на каждом втором ТО, в то время как оригинальные выдерживают до третьего).
Brembo P 68050
При средней цене комплекта в 2600 рублей на момент написания статьи эти колодки показывают себя «крепким середнячком»: в отличие от более дорогих «спортивных» колодок Xtra Line меньше изнашивают тормозные диски, лучше работают при низких температурах. Уровень шума умеренный. Грязеотводные канавки, как и в случае со штатными колодками, отсутствуют.
Однако нужно учесть, что в целом для «Дастеров» с их изначально не самыми эффективными тормозами эти колодки на дороге показывают себя сравнимо с более доступными Ferodo, даже с учетом большего ресурса Brembo. В длительной перспективе суммы вложений в обслуживание сравняются, но новые колодки – это новые колодки, использование Ferodo мы можем назвать более оправданным.
Достоинства
- Умеренный износ тормозных дисков;
- Неплохая стойкость к перегреву;
- Низкий уровень шума.
Недостатки
Отсутствие ощутимых преимуществ над конкурентами.
Delphi LP2152
Эти колодки стоят немногим меньше, чем Ferodo, за счет производства в Китае (Ferodo – чешские). Фрикционный состав при этом у них менее удачный – торможение и обратная связь на педали хуже, склонность к снижению эффективности при перегреве выражена ярче. Уровень шума в паре с оригинальными тормозными дисками сопоставим (с неоригинальными картина может меняться значительно для всех тормозных колодок). В целом покупка Ferodo будет более удачным выбором, 100-200 рублей экономии себя не оправдают.
Достоинства
- Доступная цена;
- Быстрая приработка;
- Неплохая эффективность «на холодную».
Недостатки
- Средний ресурс;
- Чувствительность к перегреву.
NK 223969
По совокупности характеристик эти колодки можно назвать аналогом Delphi, цена у них также аналогична. Разница в основном в стойкости к износу при размеренной манере езды – в среднем NK выдерживают на несколько тысяч километров больше, но это очень сильно зависит от количества торможений «в пол», на практике каким-то конкретным колодкам из этой пары трудно отдать предпочтение. Шум при установке на уже прошедшие 40-45 тысяч километров оригинальные диски может быть ощутимым – оптимально устанавливать эти колодки при умеренном износе дисков или одновременно с их заменой.
Достоинства
- Приемлемая цена;
- Нормальное торможение при отсутствии претензий на спортивный стиль езды;
- Хороший, хотя и не рекордный, ресурс.
Недостатки
- Возможны скрипы при износе дисков;
- Не лучшая эффективность торможения при сильном нагреве.
Внимание! Данный рейтинг носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом
Меняем своими руками
Для замены задних колодок Рено Дастер необходимо поставить на ровную поверхность. Также в процедуре необходимо использовать весь набор деталей. То есть при операции замены необходимо установить 4 колодки. Если процедура затрагивает только один тормоз, то во время движения автомобиль будет уходить в сторону.
Процедура начинается с того, что тормозная жидкость набирается из бачка, расположенного под капотом, с помощью шприца. Затем колесо (или оба сразу) снимают. Чтобы снять барабан, вам понадобится плоская отвертка. Последний необходимо поместить в отверстие, в которое вкручивается болт крепления колеса. Затем с помощью отвертки нужно найти и открутить храповую гайку, уменьшающую длину тяги.
Замена на Renault Duster 4х4
При помощи ключа Torx-T40 нужно открутить 2 винта, которые крепят барабан. После выполнения операции запрещается нажимать на педаль тормоза. Это может привести к выступанию поршней из рабочего цилиндра.
Тормоз заднего колеса на моделях Duster 4×4 включает в себя следующие элементы:
- пружинная чашка;
- помощь в поддержке;
- передние и задние колодки;
- нажимная пружина;
- пружины верхних и нижних тяг;
- пробел;
- колесный цилиндр;
- регулирующая пружина;
- рычаг привода и трос стояночного тормоза;
- тормозной щит.
Замена четырех (по две на каждое колесо) тормозных колодок на Рено Дастер осуществляется в ходе следующих этапов:
- С помощью отвертки снимите верхнюю и нижнюю возвратные пружины.
- Снимите пружину регулятора с помощью отвертки или плоскогубцев.
- С помощью плоскогубцев поверните пружинную чашку опорной стойки задней колодки. Он должен остановиться в момент совмещения паза со штоком.
- Чаша с пружиной снимается.
- Опорная стойка снимается с тормозного щита.
После завершения манипуляций необходимо провести аналогичные действия в отношении детали, расположенной впереди.
Далее следует:
- Снимите блок заднего щитка.
- Отсоедините трос стояночного тормоза от рычага с помощью плоской отвертки.
- Снимите этот элемент и пружину троса.
- Снимите переднюю колодку и распорку после снятия пружины.
Перед установкой новых деталей очистите резьбу храповой гайки и наконечника распорной планки. Затем на эти элементы наносится смазка. Механизм, отвечающий за регулировку зазора, установлен задом наперед. Для этого вручную вверните кончик распорной планки в соответствующее отверстие.
Установка новинок на Дастер осуществляется в обратном порядке. Перед установкой барабана необходимо удалить с поверхности остатки грязи и металлическую стружку.
В конце нужно отрегулировать положение деталей, установленных на Дастере. Для этого несколько раз нажмите на педаль тормоза, а затем удерживайте ее. Затем несколько раз поднимите и опустите рычаг стояночного тормоза. При выполнении этих манипуляций слышны щелчки, возникающие из-за работы механизма регулировки зазора между тормозными колодками и тормозными барабанами. Процедуру следует проводить до исчезновения посторонних звуков.
Замена на Renault Duster с передним приводом
Для замены деталей на моноприводной версии Дастера создан распорный механизм, меняющий зазор между барабаном и изнашиваемой деталью. Затем снимается защитный колпачок, установленный на подшипнике супницы. Ключом на «36» откручивается гайка, после чего снимается барабан.
В дальнейшем производятся манипуляции, аналогичные описанным выше в отношении Дастера 4х4. В конце рекомендуется затянуть новую самоконтрящуюся гайку с моментом затяжки 175 Нм.
Заменить задние тормозные колодки на Рено Дастер можно самостоятельно или обратившись в специализированный центр. Процедура занимает сравнительно немного времени и не требует специальных навыков
Однако важно запомнить порядок действий и после замены колодок вернуть остальные узлы тормозного механизма на прежние места
