Неисправности электрического оборудования и способы их устранения Рено Логан Сандеро (Renault Sandero Logan)

Профилактические мероприятия

Если отсутствует желание безпрерывно запасаться тоннами наборов предохранителей, следует применить стратегию противодействия их частым поломкам.

Первым и более всераспространенным способом является, когда предохранители на аналог с большей мощностью. Мастерами рекомендуется использовать устройства с силой в 15А. Возможность перегорания минимизируется, а причинение вреда бортовой сети не происходит.
2-ой мерой будет корректность подбора устройства. На упаковочных тарах самых неоднозначных изделий обозначена потребляемая ими мощность. Отлично, если у их находится собственный элемент. Для предотвращения перегорания пристально читаем свойства намеченного к покупке устройства. Это более обычное действие по сопоставлению с выкорчевыванием предохранителя из посадочного гнезда.
В-3-х, требуется верно подсоединять штекер. Из-за его несоответствия конструктивным особенностям гнезда, появляются выше обозначенные трудности.

Для обеспечения корректного подсоединения размещение контактов должно быть горизонтальным, но не вертикальным (т. е. по краям, но никак вверху и понизу). Такое действие дозволит исключить оплавление клемм в машине Рено Логан.

READ Не Работает Задний Дворник Renault Sandero

Если неисправность все таки свершилась и предохранители пришли в негодность, то тут единственным выходом будет подмена. Процедура очень ординарна. Для того, чтоб извлечь предохранители из посадочного гнезда довольно будет поддеть плоско-профильной отверткой.

Основные коды неисправностей

DF 002 – неисправность потенциометра дроссельной заслонки.

DF 003 – повреждение датчика температуры аэромассметра (воздухомера).

DF 004 – отказ датчика системы охлаждения двигателя.

DF 006 – неисправность канала детонации.

DF 014 – отказ клапана системы улавливания паров топлива.

DF 017 – выход из строя системы контроля положения коленвала.

DF 018 – засорение кислородного датчика.

DF 022 – поломка блока управления.

DF 032 – выход из строя контрольной лампы перегрева системы охлаждения.

DF 038 – засорился нагреватель.

DF 044 – вышел из строя иммобилайзер.

DF 061 – повреждены модули (катушки) зажигания I и IV.

DF 062 – то же II и III.

DF 064 – выход из строя сенсора скорости.

DF 106 – поврежден катализатор.

DF120 – перегорел индикатор ботовой диагностики.

DF 253 – нет полноценного контакта двигателя и «массы».

DF 261 – протечка реле насоса системы подачи топлива.

DF 052 – DF 055 – соответственно повреждения форсунок I, II, III и IV.

Полный список расшифровки ошибок Renault Sandero можно узнать, перейдя по этой ссылке.

При самостоятельном ремонте или замене поврежденных узлов, код ошибки будет оставаться в памяти системы. Ее удаление осуществляется с помощью того же сканера.

Тестирование приборами

При желании можно получить более полную информацию о состоянии систем Renault Sandero. Дело в том, что появление неисправностей сигнализируется штатными сигнальными лампами на приборной доске. Данные о том, какая именно имеет место поломка, на табло не выводятся. Для того, чтобы получить полноценную картину, необходимо использовать профессиональный тестер (адаптер, сканер) или специальную компьютерную программу, совместимую с пакетом Windows, которую можно установить на ноутбук. Также существуют специальные приложения для смартфонов и планшетов. Главное, подобрать соответствующий тип соединительного кабеля.

Что касается сканера, то, как правило, для каждой модели автомобиля предназначен определенный вид адаптера. Некоторые тестеры через Bluetooth передают информацию непосредственно на компьютер.

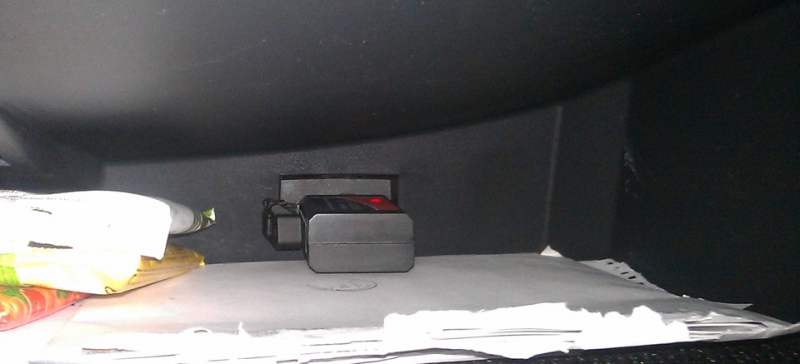

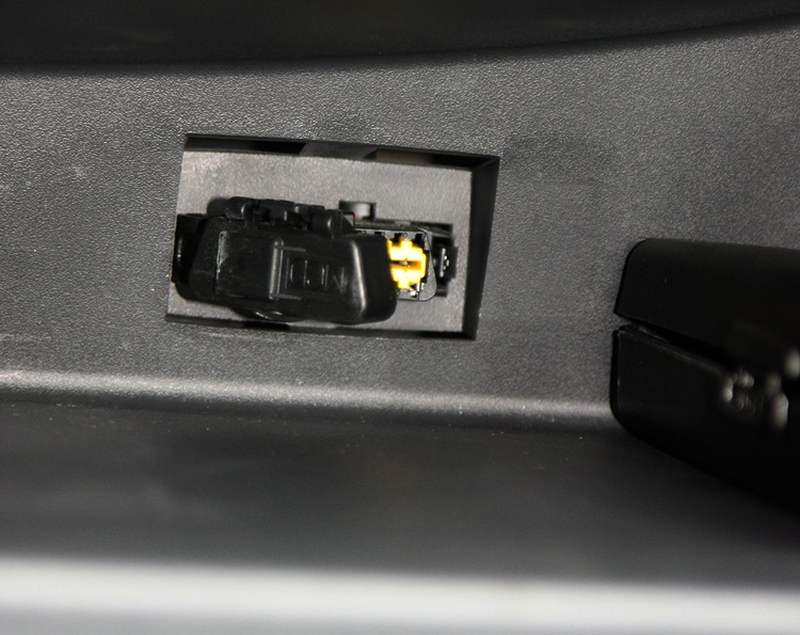

Внешнее диагностическое устройство подключается к электронной системе Renault Sandero через 16-ти контактный разъем типа ОВD-2. Он находится в перчаточном ящике передней панели и закрыт пластмассовой заглушкой.

Во время тестирования на дисплее устройства будет отображаться не информация о повреждении, а так называемый код ошибки.

Индикатор Check и его назначение

Значок двигателя, Check Engine, который водители часто называют “чек”, в норме загорается только при запуске мотора – и гаснет спустя несколько секунд, после того, как электроника проверяет готовность систем к работе. Дословно значение индикатора переводится как “проверьте двигатель”.

Если “чек” не гаснет или загорается во время движения при работающем двигателе, он сообщает о том, что в работе мотора и его электронных системах произошел сбой.

Чтобы узнать причину проблемы, нужно подключить бортовой компьютер “Рено” через специальный кабель к компьютеру и провести диагностику – считывание ошибок двигателя.

Наиболее распространенные неисправности

Если мотор вашего Логан плохо заводится или вовсе глохнет, виновниками могут быть следующие неисправности:

Неисправен регулятор давления топлива.
Плохая искра в связи с выходом из строя высоковольтной части, а именно свечей, катушек и проводов.
Неправильная установка меток газораспределительного механизма, вследствие чего происходит несинхронная работа фаз сгорания топлива.
Неисправна дроссельная заслонка, регулирующая поток воздуха, поступающего в двигатель.
Возможные проблемы с иммобилайзером, как правило, блок управления теряет связь с чипом ключа.
Если мотор глохнет неожиданно на ходу, необходимо проверить качество распыления топливных форсунок.
Еще одной причиной того, что мотор глохнет на ходу, может быть загрязненный топливный фильтр.
Если мотор плохо заводится или заводится и сразу глохнет, поломка может быть связана с бензонасосом.
Если двигатель вообще не заводится или плохо заводится и через некоторое время глохнет в неожиданный момент, виновником может служить выходящий из строя датчик положения коленчатого вала.
Износ распределительного вала и его датчика может служить причиной плохого запуска и последующей работы двигателя.

Давайте разберем некоторые причины плохой работы мотора и постараемся диагностировать эти поломки своими силами.

Электросхемы

В данном разделе сайта содержатся принципиальные электрические схемы соединений узлов и систем автомобиля Renault Logan, а также условные сокращения и таблица едениц измерений физических величин. Выберете из списка справа нужную Вам электросхему. В случае необходимости увеличения рисунка электросхемы — щёлкните по изображению.

ОБЩАЯ ИНФОРМАЦИЯ О ЧТЕНИИ ЭЛЕКТРИЧЕСКИХ СХЕМ В легковом автомобиле проложено, в зависимости от его оснащения, до 1000 метров и более проводов для снабжения током всех электропотребителей (фары, радиоприемник и т.д.). Если нужно отыскать неисправность в электрооборудовании или установить дополнительные электрические агрегаты, то без принципиальной схемы не обойтись, так как на ней показано токопрохождение и соединение проводов. Каждая электрическая цепь должна быть обязательна замкнута, иначе электрический ток течь не будет. Например, только того, что к положительному зажиму фары подается напряжение, недостаточно, если цепь тока одновременно не замкнута через соединение к корпусу. Поэтому отрицательный полюс батареи также посредством кабеля связан с кузовом. Иногда такого присоединения к «массе» не хватает, и тот или иной потребитель имеет отдельный провод, соединяющий его с корпусом автомобиля; такие провода, как правило, имеют коричневую изоляцию. В отдельных цепях могут быть объединены выключатели, реле, предохранители, измерительные приборы, электродвигатели и другие электрические узлы и детали. Чтобы их можно было правильно подключить, отдельные контакты имеют соответствующие обозначения. Чтобы путаницу проводов упорядочить хотябы на схеме, отдельные пути тока расположены вертикально рядом друг с другом и пронумерованы. Вертикальные линии вверху входят в поле, которое обычно имеет серый фон. Это поле символизирует плату реле с держателями предохранителей и подключение к положительному по тенциалу. Конечно, в плате реле также имеется внутреннее соединение через корпус, Тонкие линии в поле показывают, как связаны между собой цепи тока внутри платы. Внизу цепь тока оканчивается горизонтальной линией, которая символизирует присоединение к корпусу. Присоединение к корпусу обычно осуществляется непосредственно через кузов или через провод, который соединяется с кузовом. Если цепь тока прерывается квадратом, внутри которого стоит число, то это число указывает на путь тока, которым продолжается цепь. При пользовании электросхемами рациональнее всего действовать следующим образом: Сначала найдите в легенде соответствующую деталь, например, выключатель вентилятора отопителя. Рядом с названием детали номером может быть указан соответствующий путь тока, который снова встречается на схеме внизу на горизонтальной линии. Чтобы читать электрические схемы, нужно знать условные обозначения узлов и деталей, а также важнейшие графические условные обозначения. Для более точного различения к буквенным обозначениям добавляют числа. Реле и электронные управляющие приборы, как правило, обозначаются серым фоном. Линии, начерченные на этом фоне, обозначают внутренние соединения. Они показывают, каким образом реле и другие электрические и электронные узлы и детали соединены друг с другом, а также с платой реле. Число в черном квадрате показывает место реле на плате реле и держателей предохранителей. Непосредственно на обозначении реле отмечены контакты.

Ключ для определения цвета провода bl — синий, br — коричневый, ge — желтый, gn — зеленый, gr — серый, го — красный, sw — черный, Ii — лиловый, ws — белый.

Источник

Замена бензонасоса

Передний жгут двигателя кузова модели с двигателем 1.– 1.6 (8V)

Особый интерес вызывает соединение жгута мотора 1.4 – 1.6 (8V) Renault Sandero. Здесь соединение осуществляется в следующей последовательности:

генераторная установка;
компрессорная установка кондиционера;
вентиляция охладительной системы;
резистор;
стартёр.

Далее предусмотрено соединение с аккумулятором и детектором давления воздуха Renault Sandero. Здесь же предусмотрено соединение с целой серией датчиков:

коленчатого вала;
скорости;
температуры.

Схема включает питание детекторов концентрации кислорода Рено Сандеро, катушек и свечей с форсунками и детекторами расположения дроссельной заслонки.

Рис. 1 Передний жгут проводов кузова

Это интересно: Диагностика: Проверка форсунок Renault Logan 2004-2009 Бензин

Электросхема renault logan — схема электрооборудования

Продолжение сборника электросхем для автомобиля Renault Logan. Все схемы предоставляются абсолютно бесплатно и без регистрации. Для увеличения — кликните на картинке. В этой части вы найдёте схемы таких модулей, как электропривод зеркал, противотуманные фары, электростеклоподъемники передних дверей, электровентилятор системы отопления и вентиляции салона и другие.

Схема электропривода зеркалRenault Logan

1 — блок предохранителей в салоне; 2 — блок управления наружными зеркалами заднего вида; 3 — электропривод левого наружного зеркала заднего вида с обогревом; 4 — электропривод правого наружного зеркала заднего вида с обогревом.

Ближний свет — схема

1 — блок предохранителей 597А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — правая передняя фара; 5 — левая передняя фара; 6 — комбинация приборов.

Электростеклоподъемники передних дверейRenault Logan

1 — выключатель электростеклоподъемников передней пассажирской двери; 2 — электродвигатель стеклоподъемника передней пассажирской двери; 3 — электродвигатель стеклоподъемника двери водителя; 4 — блок предохранителей в салоне; 5 — импульсный выключатель электростеклоподъемников двери водителя.

Электровентилятор системы отопления и вентиляции салонаRenault

1 — блок предохранителей в салоне; 2 — реле 233; 3 — разъем электропроводки моторного отсека/салона (моноблок); 4 — электровентилятор системы отопления и вентиляции; 5 — блок реле 784 в моторном отсеке; 6 — диод кондиционера и усилителя рулевого управления; 7 — электромагнитная муфта компрессора кондиционера; 8 — ЭБУ; 9 — блок управления системой отопления и вентиляции салона.

Электросхема звукового сигнала

1 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 2 — блок предохранителей в салоне; 3 — звуковой сигнал Рено.

Схема центральной блокировки замков

1 — коммутационный блок салона; 2 — разьем электропроводки панели приборов/левой задней части кузова; 3 — электропривод замка правой задней двери; 4 — электропривод замка левой задней двери; 5 — электропривод замка правой передней двери; 6 — электропривод замка двери водителя; 7 — выключатель системы центральной блокировки замков; 8 — блок предохранителей в салоне.

Система управления ABS

1 — блок предохранителей в салоне; 2 — блок предохранителей 597С в моторном отсеке; 3 — ЭБУ ABS; 4 — разъем электропроводки панели приборов/левой задней части кузова; 5 — датчик скорости вращения правого заднего колеса; 6 — датчик скорости вращения левого заднего колеса; 7 — датчик скорости вращения левого переднего колеса; 8 — датчик скорости вращения правого переднего колеса; 9 — выключатель стоп-сигналов; 10 — диагностический разьем; 11 — комбинация приборов.

Очиститель и омыватель ветрового стекла, омыватель фар — схемы электрооборудования

1 — насос омывателя ветрового стекла; 2 — комбинация приборов; 3 — коммутационный блок салона; 4 — электродвигатель очистителя ветрового стекла; 5 — рычаг переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера; 6 — блок предохранителей в салоне; 7 — блок реле 299 в моторном отсеке.

Освещения салонаRenault Logan

1 — коммутационный блок салона; 2 — разъем электропроводки панели приборов/левой задней части кузова; 3 — плафон освещения салона; 4 — концевой выключатель двери водителя; 5 — концевой выключатель правой передней двери; 6 — концевой выключатель правой задней двери; 7 — концевой выключатель левой задней двери.

Подключение динамиков акустической системы автомобиля

1 — автомагнитола; 2 — разъем электропроводки моторного отсека/салона (моноблок); 3 — блок предохранителей в салоне; 4 — прикуриватель; 5 — датчик скорости автомобиля; 6 — правый передний динамик; 7 — правый задний динамик; 8 — левый задний динамик; 9 — левый передний динамик; 10 — разъем электропроводки панели приборов/левой задней части кузова.

Задние противотуманные фонариRenault Logan

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Решение возникших неисправностей

Существует три основные причины, по которым двигатель Рено Логан не запускается: у автомобиля не работает система запуска, зажигания или питания.

В том случае, если не запускается стартер, причиной поломки может стать нарушение контактных соединений или их разрыв. Тогда необходимо восстановить стабильное подключение кабелей друг к другу. Во время запуска стартера водитель может услышать характерные щелчки, которые могут указывать либо на сильный разряд аккумулятора, либо на ослабление контактных креплений.

Если стартер стабильно работает, но при этом не крутится якорь, это указывает на пониженный уровень заряда автомобильного аккумулятора, наличие подгоревших контактов или загрязнение коллекторов в сумме с поврежденными щетками, не справляющимися со своей основной задачей. Если стартер включается вместе с якорем, но маховик остается неподвижен, а двигатель схватывает, скорее всего, неисправны его зубцы или фиксация стартера.

Алгоритм проверки системы зажигания:

Выключить зажигание автомобиля и проверить посадку кабелей в гнездах зажигания.
Проверить целостность модуля зажигания.
В том случае, если модуль зажигания исправен, проверить наличие искры на свечах зажигания. Для корректной проверки следует заменить свечи зажигания на запасные. Данную проверку стоит проводить на протяжении нескольких секунд.
Если искры нет, необходимо заменить старые высоковольтные кабели на новые.
Если замена кабелей не принесла должного результата, нужно сменить модуль зажигания. Наличие искры и отказ двигателя в работе говорит о необходимости замены свечей.
Если ни один из вариантов не принес должных результатов, необходимо проверить всю систему управления двигателем.

Если сломался сам сигнал

Электросхемы рено логан сандеро (renault sandero logan)

РАЗВОДКА «МАССЫ» и «МАССА» ДВИГАТЕЛЯ

«МАССА» САЛОНА

ЭЛЕКТРОННАЯ СИСТЕМА ВПРЫСКА ТОПЛИВА: K4M 696 вар.1K4M 696 вар 2K4M 690, K4M 692 вар. 1K4M 690, K4M 692 вар 2K4M 690, K4M 692 вар 3K4M 690, K4M 692 вар 4K7J 710, K7M 710 вар. 1 K7J 710, K7M 710 вар. 2 K7J 710, K7M 710 вар. 3K7J 710, K7M 710 вар. 4K7J 710, K7M 710 вар. 5K7M 732 вар. 1K7M 732 вар. 2K4M 692 вар. 1K4M 692 вар. 2Версия EQGNC

МАССОВАЯ» КЛЕММА АККУМУЛЯТОРНОЙ БАТАРЕИ

СОЕДИНЕНИЕ НА «МАССУ» ДВИГАТЕЛЯ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ: вар. 1 (К4М692, K4М696, K7М732)вар. 2 (Logan, Sandero, K7J710, K7M710)вар. 3 (К4М690, К4М692)вар. 4 (К4М696, K7М732)

ЦЕПЬ ЗАПУСКА ДВИГАТЕЛЯ:вар. 1 (Sandero K7J710, K7M710, K7M732, K9K790, K9K794) вар. 2 (K4M690, K4M692, K4M696)вар. 3 (Logan K7J710, К7М710, К9К790, К9К794)вар. 4 (Logan K7М732)

ЦЕПЬ ЗАРЯДКИ АККУМУЛЯТОРА:вар. 1 (K4M696)вар. 2 (K7J710, К7М710, К7М732)вар. 3 (K4M690, K4M692)

ЦЭКБС

ЩИТОК РЕЛЕ САЛОНА

ЩИТОК (КОМБИНАЦИЯ) ПРИБОРОВ:вар. 1 (ABS/ADAC)вар. 2 (SSABS/ADAC)вар. 3 (ABS/SADAC)вар. 4 (SSABS/SADAC)

БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ:вар. 1вар. 2 (K4M690, K4M692, K4M696, K7J710, K7M732)вар. 3 (K4M690, K4M692, K4M696. K7J710, K7M732)

ЗАМОК ЗАЖИГАНИЯ С ПРОТИВОУГОННЫМ УСТРОЙСТВОМ:Вариант 1Вариант 2Вариант 3Вариант 4Вариант 5Вариант 6Вариант 7Вариант 8

ДАТЧИК УРОВНЯ ТОПЛИВА И ТОПЛИВНЫЙ НАСОС:Вариант 1Вариант 2

СИСТЕМА ABS

ДИАГНОСТИЧЕСКИЙ РАЗЪЁМ:Вариант 1Вариант 2

АУДИОСИСТЕМА И КОММУНИКАЦИОННОЕ ОБОРУДОВАНИЕ:Вариант 1Вариант 2Вариант 3

БАЗОВОЕ ОТОПЛЕНИЕ ИЛИ СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

БЛИЖНИЙ СВЕТ ФАР

ГАБАРИТНЫЕ ФОНАРИ:Вариант 1 (Sandero)Вариант 2 (Logan)Вариант 3 (Logan)Вариант 4 (Logan)

ДАЛЬНИЙ СВЕТ ФАР

ДОПОЛНИТЕЛЬНЫЙ ОБОГРЕВАТЕЛЬ САЛОНА

ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ:Вариант 1 (Sandero)Вариант 2 (Logan)Вариант 3 (Logan)Вариант 4 (Logan)

ЗАДНИЕ СТЕКЛОПОДЪЁМНИКИ С ФУНКЦИЕЙ БЛОКИРОВКИ

ЗАПИРАНИЕ ОТКР. ЭЛЕМЕНТОВ КУЗОВА:Вариант 1Вариант 2Вариант 3

ЗВУКОВОЙ СИГНАЛ

ИНДИКАЦИЯ ДАВЛЕНИЯ МАСЛА

ИНДИКАЦИЯ УРОВНЯ ТОПЛИВА

ЛАМПА ОСВЕЩЕНИЯ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ПРЕДМЕТОВ

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА С ЭЛЕКТРОПРИВОДОМ И ЭЛЕКТРООБОГРЕВОМ

ПРИКУРИВАТЕЛЬ:Без подсветкиС подсветкой

ОБОГРЕВ ЗАДНЕГО СТЕКЛА:Вариант 1 (Sandero)Вариант 2 (Sandero)Вариант 3 (Logan)Вариант 4 (Logan)Вариант 5 (Logan)Вариант 6 (Logan)

ОСВЕЩЕНИЕ БАГАЖНОГО ОТДЕЛЕНИЯ:Вариант 1 (Sandero)Вариант 2 (Logan)Вариант 3 (Logan)Вариант 4 (Logan)

ПЕРЕДНИЕ И ЗАДНИЕ СТЕКЛООЧИСТИТЕЛИ И ОМЫВАТЕЛИ:Вариант 1 (Sandero)Вариант 2 (Sandero)Вариант 3 (Logan)

ПЕРЕДНИЕ СТЕКЛОПОДЪЁМНИКИ С ЭЛЕКТРОПРИВОДОМ

ПЛАФОН ОСВЕЩЕНИЯ САЛОНА:Вариант 1 (Sandero)Вариант 2 (Sandero)Вариант 3 (Logan)Вариант 4 (Logan)Вариант 5 (Logan)Вариант 6 (Logan)

ПОДУШКИ БЕЗОПАСНОСТИ:Вариант 1Вариант 2Вариант 3Вариант 4

ПРОТИВОТУМАННЫЕ ФАРЫ

РУЛЕВОЕ УПРАВЛЕНИЕ

СИГНАЛ СКОРОСТИ АВТОМОБИЛЯ (СПИДОМЕТР):Вариант 1Вариант 2Вариант 3Вариант 4Вариант 5Вариант 6Вариант 7

СИГНАЛИЗАЦИЯ

СИГНАЛЬНАЯ ЛАМПА СТОЯНОЧНОГО ТОРМОЗА

СИГНАЛЬНАЯ ЛАМПА УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ

ТРАНСПОНДЕР

СИДЕНЬЯ С ПОДОГРЕВОМ

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА:Вариант 1Вариант 2Вариант 3Вариант 4Вариант 5Вариант 6Вариант 7

СТОП-СИГНАЛ:Вариант 1 (Sandero)Вариант 2 (Sandero)Вариант 3 (Logan)Вариант 4 (Logan)Вариант 5 (Logan)Вариант 6 (Logan)

УКАЗАТЕЛЬ ПОВОРОТА И АВАРИЙНОЙ СИГНАЛИЗАЦИ:Вариант 1 (Logan)Вариант 2 (Logan)Вариант 3 (Sandero)

ФОНАРИ ЗАДНЕГО ХОДА:Вариант 1 (Sandero)Вариант 2 (Logan)Вариант 3 (Logan)

Датчик положения коленчатого вала (ДПКВ)

Если Рено Логан не заводится на холодную или отказывается запускаться горячий мотор, то проблема может быть связана с ДПКВ или его питанием. Быстрый вариант решения задачи – пошевелить разъем и пробовать запускать силовую установку. Помогает изредка, предпочтительнее удостоверится в неисправности именно этого участка путем полноценной диагностики.

Алгоритм функционирования в аварийном состоянии

При неполадках с датчиком положения коленвала питание на бензонасос на этапе подкачки поступает (ключ – в позиции «зажигание»). Когда же ключик переводится в режим вращения стартера, электричества на топливном насосе нет. К тому же отсутствует искра на свечах.

Диагностика

Удостовериться в поломке цепи ДПКВ или самого датчика поможет лампочка на 12В, интегрированная в патрон с отходящими двумя проводками, провод большого сечения с двумя крокодилами на концах. Сначала проверяем искру:

Снять свечной провод (8 клапанные двигатели K7J, K7M) или индивидуальную катушку зажигания (16 клапанные моторы K7M, H4M) со свечи.
Вставить в провод или катушку свечку.
Резьбу свечи надежно прислонить к массе двигателя с помощью провода с двумя крокодилами.
Крутить стартер и наблюдать.

Отсутствие искры – один из признаков неисправности ДПКВ Рено Логан. Проверяем второй признак – не качает бензонасос во время работы стартера. Для этого подсоединяем контрольную лампу на 12В к контактной паре штекера топливного насоса, указанной на рисунке. При неисправном датчике положения коленвала лампочка будет гореть во время подкачки топлива в режиме «зажигание» и гаснуть при работе стартерным механизмом.

Спешить утилизировать сенсор не стоит. В 90% случаев причина – неплотный контакт или окисленная контактная пара. В любом случае необходимо разъединить штекер, зачистить контакты и развести их немного в стороны.

Проверка цепи включения стартера Renault Logan 2004-2009 Бензин

Если при переводе ключа в замке зажигания в положение «IV» стартер не работает — возможна неисправность как самого стартера, так и цепи его включения (при исправных двигателе и аккумуляторной батарее). Для проверки снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата»). Устанавливаем рычаг переключения передач в нейтральное положение и включаем стояночный тормоз. При выключенном зажигании отсоединяем наконечник провода управления от вывода обмоток тягового реле стартера (см. «Снятие и разборка стартера»).

Стержнем отвертки перемыкаем вывод обмоток тягового реле и верхний контактный болт.

При проведении этой операции необходимо соблюдать осторожность, так как возможно искрообразование в зоне перемыкания выводов. Не замкните отвертку на «массу» в момент соединения выводов

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является повреждение в цепи его включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить повреждение в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы) можно пустить двигатель и доехать до места ремонта. При неисправном стартере доехать до места ремонта можно пустив исправный двигатель «с толкача» — передавая вращение коленчатому валу двигателя от ведущих колес автомобиля через трансмиссию. Эту операцию можно вполне выполнить вдвоем на участке (безопасном) ровной дороги, а тем более под уклон. Переводим рычаг переключения передач в нейтральное положение и включаем зажигание. Помощник сзади толкает автомобиль и разгоняет его. В этот момент выжимаем сцепление и включаем передачу (лучше вторую), после чего плавно отпускаем педаль сцепления. При исправных системах управления и питания двигатель должен пуститься, после чего выжимаем сцепление и выключаем передачу. Чем быстрее вы разгоните автомобиль, тем выше будут обороты коленчатого вала двигателя и тем легче он пустится. Разогнать автомобиль для пуска двигателя можно также путем его буксировки с помощью другого автомобиля (см. «Буксировка автомобиля»). Неисправность в цепи включения стартера может быть вызвана повреждением силовой цепи или цепи управления тяговым реле, контактной группы выключателя зажигания. Питание на обмотки тягового реле подводится от выключателя зажигания, на который, в свою очередь, напряжение подается от аккумуляторной батареи через предохранитель F01 (60 А) монтажного блока, расположенного в моторном отсеке. При перегорании этого предохранителя стартер не включится, но при этом также будет обесточено большинство электрических потребителей (электростеклоподъемники, электропривод наружных зеркал заднего вида, обогрев заднего стекла, очиститель ветрового стекла, вентилятор отопителя). Для поиска неисправности в цепи включения стартера вынимаем из монтажного блока моторного отсека предохранитель F01 (см.«Электрооборудование»).

Тестером проверяем: подводится ли «+12 В» к гнезду (показанному на фото) предохранителя. При этом «минусовый» щуп тестера присоединяем к «минусовому» выводу аккумуляторной батареи. Если напряжение к гнезду предохранителя не подводится — неисправна цепь от аккумуляторной батареи до гнезда (обрыв провода или замыкание на «массу»). Если же напряжение к гнезду предохранителя подводится, то, установив исправный предохранитель, тестером проверяем целостность цепи от второго гнезда предохранителя до выключателя зажигания. Для этого отсоединяем колодку жгута проводов от выключателя зажигания (см. «Замена катушки иммобилайзера и выключателя зажигания»).

Присоединяем «плюсовой» вывод тестера к выводу «4» колодки жгута проводов, а «минусовой» — к «массе». Тестер должен показать напряжение аккумуляторной батареи. В противном случае цепь от второго гнезда предохранителя до выключателя зажигания — неисправна (обрыв провода или замыкание его «на массу»). Если же напряжение к выводу «4» колодки жгута проводов выключателя зажигания подается…

…отрезком провода перемыкаем на короткое время выводы «4» и «6» колодки жгута проводов. При этом должен раздаться щелчок — включится тяговое реле стартера. Если тяговое реле включается — неисправен выключатель зажигания или его соединение с колодкой жгута проводов, если не включается — неисправна цепь от вывода «6» колодки жгута проводов до вывода обмоток тягового реле (обрыв провода или замыкание его «на массу» .

carpedia.club

Что это за выражение «троит двигатель»?

Такое понятие неисправности как «троит двигатель» возникло в то время, когда основное большинство автомобилей было четырёхцилиндровыми и при выходе из строя одного из цилиндров, двигатель начинал издавать характерный звук, при котором рабочих цилиндров оставалось всего три. Такой звук и поведение двигателя стали называть «троением». Не смотря на то, что время идёт, и количество цилиндров у современных автомобилей увеличилось, всем полюбившийся термин прижился и остался без изменений.

Признаком того, что двигатель начал «троить», является изменение в такте его работы и одновременно появление особого звука.

Причины возникновения этого явления

Поломка модуля зажигания — болезнь, которая часто преследует двигатели Рено Логан (он трескается со временем и работает нестабильно).

Стоит отметить, что причины возникновения троения двигателей на Рено Логан и на остальных моторах характерно схожи, и имеют общие обстоятельства возникновения:

Неисправность свечей зажигания (самая распространённая проблема).
Пробит высоковольтный провод свечей зажигания.
Появление прогара в поршне, клапане.
Выход из строя поршневых колец, их износ и деформация.
Неправильная регулировка клапанов (проблема актуальна для двигателей K7J и K7M).
Засорение воздушного фильтра.
Неправильно выставлено зажигание (это относится к карбюраторным моторам, к Логанам не применимо).
Масло в двигателе не соответствует спецификации завода.
Пробой в прокладке блока цилиндров.
Засорение дроссельной заслонки.
Засорение топливных форсунок.
Засорение топливного фильтра.
Поломка модуля зажигания (болезнь Рено Логан).
Поломка датчика положения коленчатого вала.

Необходимо проверить целостность катушки зажигания (по необходимости заменить), высоковольтных проводов, колпачков, свечей — всё это важные этапы диагностики не стабильно работающего двигателя

А почему на горячую?

Точно такая же проблема может возникать на горячем моторе, когда не качественно отрегулированный клапан начинает закусывать от чего цилиндр не работает – а двигатель троит.

Передний жгут двигателя 1.(16V)

Иное сочетание у модификаций, оснащённых с двигателем 1.6 (16V), у которых передний жгут проводов начинается с подсоединения генераторной установки и компрессора системы кондиционирования. Здесь же подключается стартер с дополнительным резистором Renault Sandero, аккумулятором и группой детекторов:

выпускная температура воздушных масс;
положение коленвала
продувание адсорбера;
регулировка концентрации O2.

Передний жгут Renault Sandero питает свечи с катушками, регуляторами, отвечающими за холостой ход и несколькими реле:

скорость работы охладительного вентилятора;
топливного насоса с катушками системы зажигания;
компрессора кондиционера.

Благодаря переднему жгуту бесперебойно работает предохранительная система Renault Sandero, расположенная в отсеке двигателя и релейном блоке. Зная порядок подключения и месторасположение проводов, можно быстро отрегулировать питание автомобиля.

Устройство звукового сигнала на ВАЗ 2107

Неисправности в ходой, подвеске и тормозной системе Рено Логан

В тормозной системе самыми недолговечными оказались передние тормозные колодки, ресурс которых редко превышает 30 тыс. км, задние барабанные тормозные колодки выдерживают до 100 тыс. км эксплуатации автомобиля. Тормозные диски выдерживают три смены колодок, а постоянного контроля потребуют направляющие суппортов, регулярная смазка им крайне необходима. Подвеска в целом комфортная, энергоёмкая и беспроблемная, обеспечивающая плавный ход. Передняя досталась от , поэтому довольно долговечная, да и задняя от тоже надёжная. Раньше всех после 60 тыс. км потребуют замены втулки и стойки стабилизаторов, за ними в районе 110 тыс. км закончится ресурс амортизаторов. Дольше всех отрабатывают шаровые опоры, менять их придётся после 120 тыс. км пробега, но замена огорчит финансовыми растратами, так как они запрессованы в рычаги и меняются только с ними. В ходовой части недолговечными оказались только ступичные подшипники, остальные детали беспроблемные.

Электрическая схема автомобиля Рено Логан Сандеро (Renault Sandero Logan)
