Обогрев заднего стекла Рено Логан: электросхема

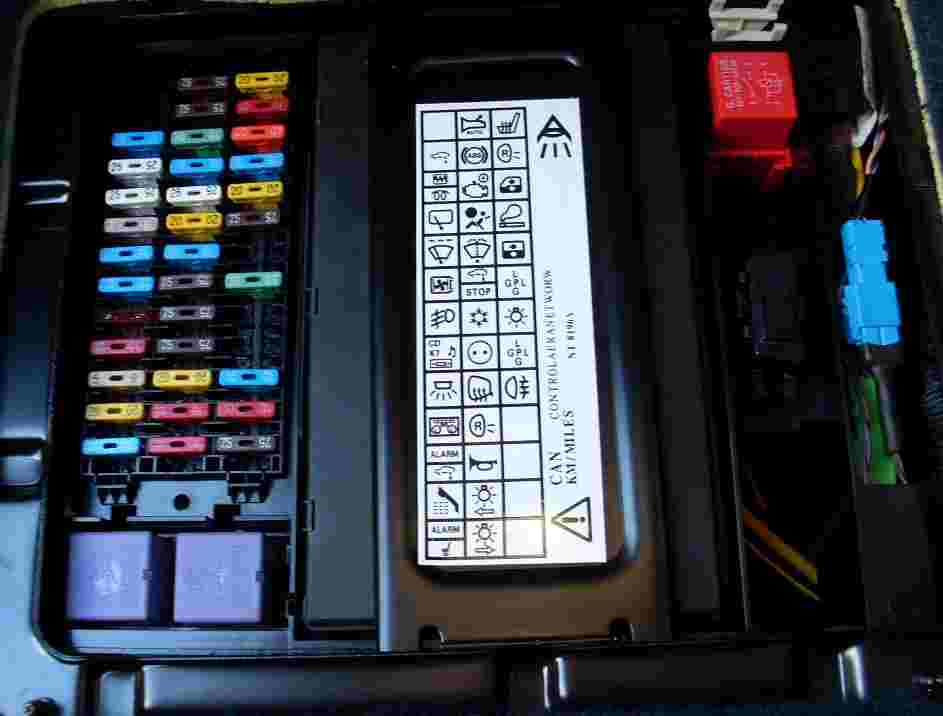

Блок с предохранителями и реле в салоне

Вариант 1

Фотография

Схема

Расшифровка

FA	(15A) Запасной
FB	(10A) Запасной
FC	Запасной
F1	(10A) Лампы переднего левого габарита/ заднего левого габарита
F2	(10A) Лампы переднего правого габарита/ заднего правого габарита
F3	(7,5A) Обогреватель зеркал заднего вида на дверях
F6	(25A) Электропривод сидений
F9	(25A) Очиститель заднего стекла
F10	(15A) Управление двигателем
F11	(15A) Прикуриватель
F12	(25A) Очиститель лобового стекла
F13	(7,5A) Фонари заднего хода
F14	(20A) Подогреватель сидений
F15	(25A) Многофункциональный блок управления, очистители лобового стекла
F18	(10A) Отопитель/кондиционер, фонари заднего хода
F19	(20A) Люк
F21	(15A) Противотуманные фары
F22	(10A) Задние противотуманные фонари
F25	(20A) Звуковой сигнал
F26	(15A) Аудиосистема, электропривод зеркал заднего вида на дверях
F27	(10A) Телефон
F28	(10A) Лампы освещения салона
F29	(10A) Многофункциональный блок управления
F30	(5A) Противоугонная система, система активной подвески
F31	(3A) Реле электродвигателя вентилятора системы охлаждения
F33	(15A) Аудиосистема отопитель/ кондиционер
F34	(7,5AДополнительное оборудование
F36	(7,5A) Автоматическая коробка передач
F37	(7,5A) Антиблокировочная система тормозов (ABS)
F38	(30A) Управление двигателем
F39	(15A) Подушка безопасности, противоугонная система
F40	(20A) Система поддержания скорости, стоп-сигналы, система активной подвески
F41	(40A) Электропривод стеклоподъемников-передний
F42	(30A) Звуковой сигнал, выключатель освещения
F57	(30A) Система управления подвеской

• Реле обогревателя заднего стекла
• Реле 1 основных цепей зажигания
• Реле электродвигателя вентилятора системы охлаждения

Вариант 2

Фотография

Схема

Предохранители

Реле

Назначение

F1	(10A) Лампы переднего левого габарита/ заднего левого габарита
F2	(10A) Лампы переднего правого габарита/ заднего правого габарита
F3	(7,5A) Обогреватель зеркал заднего вида на дверях
F6	(25A) Электропривод сидений
F7	(15A) Система кондиционирования, центральный замок, иммобилайзер
F8	(15A) Аварийная сигнализация
F9	(25A) Очиститель заднего стекла
F10	(3A) Управление двигателем
F11	(15A) Прикуриватель
F12	(25A) Очиститель лобового стекла
F13	(10A) Система кондиционирования, фонари заднего хода
F14	(20A) Подогреватель сидений
F15	(25A) Очиститель лобового стекла
F16	(15A) Левая фара — дальний свет
F17	(15A) Правая фара-дальний свет
F18	(7,5A) Фонари заднего хода
F19	(10A) Люк
F20	(10A) Система двухкомпонентной топливо подачи Bi-fuel
F21	(15A) Противотуманные фары
F22	(10A) Задние противотуманные фонари
F23	Перемычка- положение «АСС»
F24	(15A) Система управления двигателем -Дизель
F25	(20A) Звуковой сигнал
F26	(5A) Противоугонная система, аудиосистема
F27	(10A) Аудиосистема, телефон
F28	(10A) Лампы освещения салона
F29	(20A) Аудиосистема, подсветка выключателей
F30	(5A) Система управления подвеской
F31	(3A) отопитель/ кондиционер
F32	(15A) Аудиосистема
F33	отопитель/ кондиционер
F34	(5A) Комбинация приборов
F35	(5A) CD-чейнджер аудиосистемы
F36	(5A) Автоматическая коробка передач
F37	(7,5A) Антиблокировочная система тормозов (ABS)
F38	(30A) Управление двигателем
F39	(15A) Подушка безопасности, противоугонная система, комбинация приборов
F40	(20A) Система поддержания скорости, аварийная сигнализация, стоп-сигналы, система активной подвески
F41	(30A) Электропривод стеклоподъемников
F42	(30A) Электропривод стеклоподъемников
F43	Перемычка- система управления АКПП, реле основных цепей зажигания
F61	(5A) Система управления двигателем (двухкомпонентная система топливоподачи Bi-fuel)

1. Реле кондиционера
2. Реле электропривода задних стеклоподъемников
3. Реле обогревателя заднего стекла
4. Реле задних противотуманных фонарей
5. Реле лампы освещения салона — задняя
6. Реле противоугонной системы
7. Реле передних противотуманных фар
8. Реле 1 основных цепей зажигания
9. Реле 2 основных цепей зажигания
10. Реле прерывистого режима работы очистителя лобового стекла
11. Диагностический разъем (DLC)

Электросхема renault logan — схема электрооборудования

Продолжение сборника электросхем для автомобиля Renault Logan . Все схемы предоставляются абсолютно бесплатно и без регистрации. Для увеличения — кликните на картинке. В этой части вы найдёте схемы таких модулей, как электропривод зеркал, противотуманные фары, электростеклоподъемники передних дверей, электровентилятор системы отопления и вентиляции салона и другие.

Схема электропривода зеркал Renault Logan

1 — блок предохранителей в салоне; 2 — блок управления наружными зеркалами заднего вида; 3 — электропривод левого наружного зеркала заднего вида с обогревом; 4 — электропривод правого наружного зеркала заднего вида с обогревом.

Ближний свет — схема

1 — блок предохранителей 597А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — правая передняя фара; 5 — левая передняя фара; 6 — комбинация приборов.

Электростеклоподъемники передних дверей Renault Logan

1 — выключатель электростеклоподъемников передней пассажирской двери; 2 — электродвигатель стеклоподъемника передней пассажирской двери; 3 — электродвигатель стеклоподъемника двери водителя; 4 — блок предохранителей в салоне; 5 — импульсный выключатель электростеклоподъемников двери водителя.

Электровентилятор системы отопления и вентиляции салона Renault

1 — блок предохранителей в салоне; 2 — реле 233; 3 — разъем электропроводки моторного отсека/салона (моноблок); 4 — электровентилятор системы отопления и вентиляции; 5 — блок реле 784 в моторном отсеке; 6 — диод кондиционера и усилителя рулевого управления; 7 — электромагнитная муфта компрессора кондиционера; 8 — ЭБУ; 9 — блок управления системой отопления и вентиляции салона.

Электросхема звукового сигнала

1 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 2 — блок предохранителей в салоне; 3 — звуковой сигнал Рено.

Схема центральной блокировки замков

1 — коммутационный блок салона; 2 — разьем электропроводки панели приборов/левой задней части кузова; 3 — электропривод замка правой задней двери; 4 — электропривод замка левой задней двери; 5 — электропривод замка правой передней двери; 6 — электропривод замка двери водителя; 7 — выключатель системы центральной блокировки замков; 8 — блок предохранителей в салоне.

Система управления ABS

1 — блок предохранителей в салоне; 2 — блок предохранителей 597С в моторном отсеке; 3 — ЭБУ ABS; 4 — разъем электропроводки панели приборов/левой задней части кузова; 5 — датчик скорости вращения правого заднего колеса; 6 — датчик скорости вращения левого заднего колеса; 7 — датчик скорости вращения левого переднего колеса; 8 — датчик скорости вращения правого переднего колеса; 9 — выключатель стоп-сигналов; 10 — диагностический разьем; 11 — комбинация приборов.

Очиститель и омыватель ветрового стекла, омыватель фар — схемы электрооборудования

1 — насос омывателя ветрового стекла; 2 — комбинация приборов; 3 — коммутационный блок салона; 4 — электродвигатель очистителя ветрового стекла; 5 — рычаг переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера; 6 — блок предохранителей в салоне; 7 — блок реле 299 в моторном отсеке.

Освещения салона Renault Logan

1 — коммутационный блок салона; 2 — разъем электропроводки панели приборов/левой задней части кузова; 3 — плафон освещения салона; 4 — концевой выключатель двери водителя; 5 — концевой выключатель правой передней двери; 6 — концевой выключатель правой задней двери; 7 — концевой выключатель левой задней двери.

Подключение динамиков акустической системы автомобиля

1 — автомагнитола; 2 — разъем электропроводки моторного отсека/салона (моноблок); 3 — блок предохранителей в салоне; 4 — прикуриватель; 5 — датчик скорости автомобиля; 6 — правый передний динамик; 7 — правый задний динамик; 8 — левый задний динамик; 9 — левый передний динамик; 10 — разъем электропроводки панели приборов/левой задней части кузова.

Задние противотуманные фонари Renault Logan

1 — блок предохранителей 597А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — левый задний фонарь.

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Источник статьи: http://newlogan.ru/reno-logan-faza-2-skhema.html

Основной блок «Рено-Логан» второго поколения

Расположен он там же, где и у автомобилей первого поколения – под капотом рядом с аккумулятором. Крышка держится на двух защелках. На ее обратной стороне (так же, как и в «Рено-Логане» предыдущего поколения) находится схема БП.

Внутри находится 13 ПП с маркировкой Ef, 5 реле (Er) и один диод D1. Предохранители в БП отвечают за следующие приборы:

Второй столбик таблицы показывает на какие токи рассчитаны ПП.

1. левый элемент обогрева лобового стекла;
2. правый элемент обогрева лобового стекла;
3. топливный насос;
4. компрессор системы кондиционирования воздуха, если данная опция предусмотрена комплектацией, или вентилятор при его малых скоростях (при отсутствии кондиционера);
5. электронный блок управления двигателем.

Это интересно: Блок предохранителей на автомобиле «Ситроен С4»

Первые признаки некорректной работы обогрева:

• Повышенная влажность в салоне автомобиля;

• Снижение видимости и обзора секторов.
• Замыкают нити обогрева заднего стекла

Эти основные признаки говорит о том, что необходимо срочно проводить ремонт нитей обогрева заднего стекла и остальных стекол.

Самостоятельно визуально обнаружить поврежденный участок и сделать ремонт или восстановление системы обогрева автостекол сложно даже при наличии нужных инструментов. Так что, если перегорела нить — лучше обратиться к мастерам.

Мастера компании XL-General проведут диагностику оборудованием для установления причин некорректной работы системы обогрева стекол. А при необходимости, проведут полный комплекс ремонтных работ.

Поиск повреждения, подготовка и восстановление

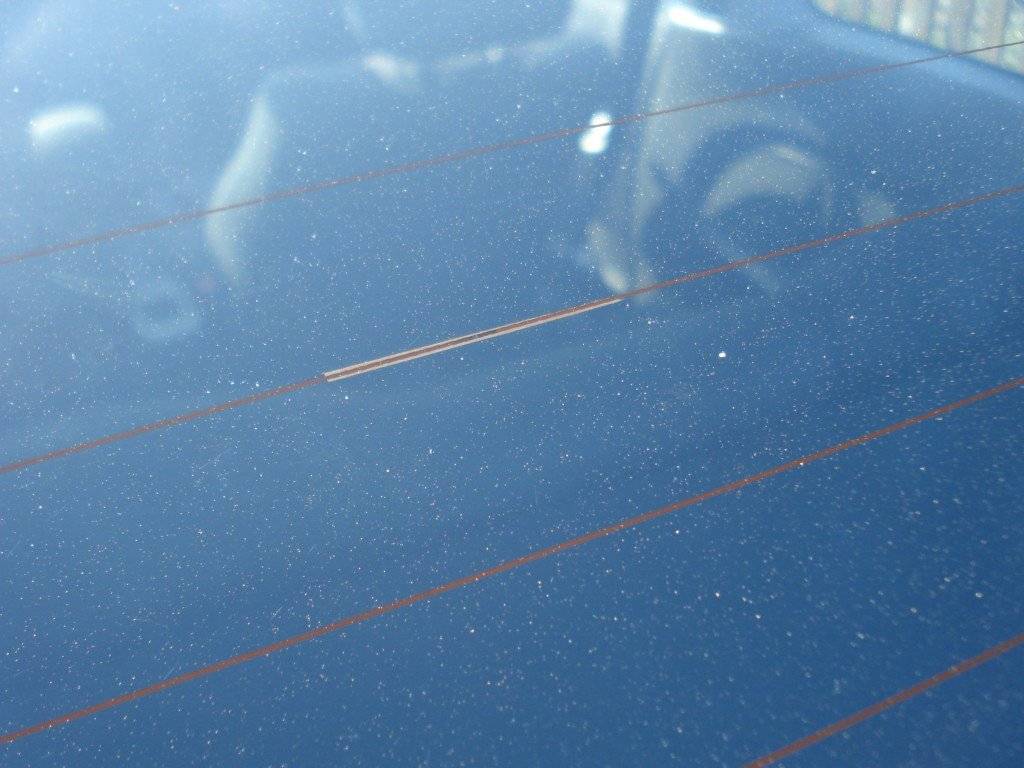

Обычно найти точку обрыва на стекле Logan полосы обогревателя можно зрительно, но эффективным способом будет использование мультиметра. Для этого при функционирующем обогреве заднего стекла активируют нужный режим вольтметра. Конец одного контакта упирают в начало нити, а вторым контактом медленно ведут по полосе и отслеживают данные на вольтметре. Поврежденное место проявит себя резким скачком напряжения.

Чтобы починить обогрев стекла, потребуется:

• мультиметр;
• скотч/изолента;
• ремкомплект;
• токопроводящий клей/лак;
• медная нить.

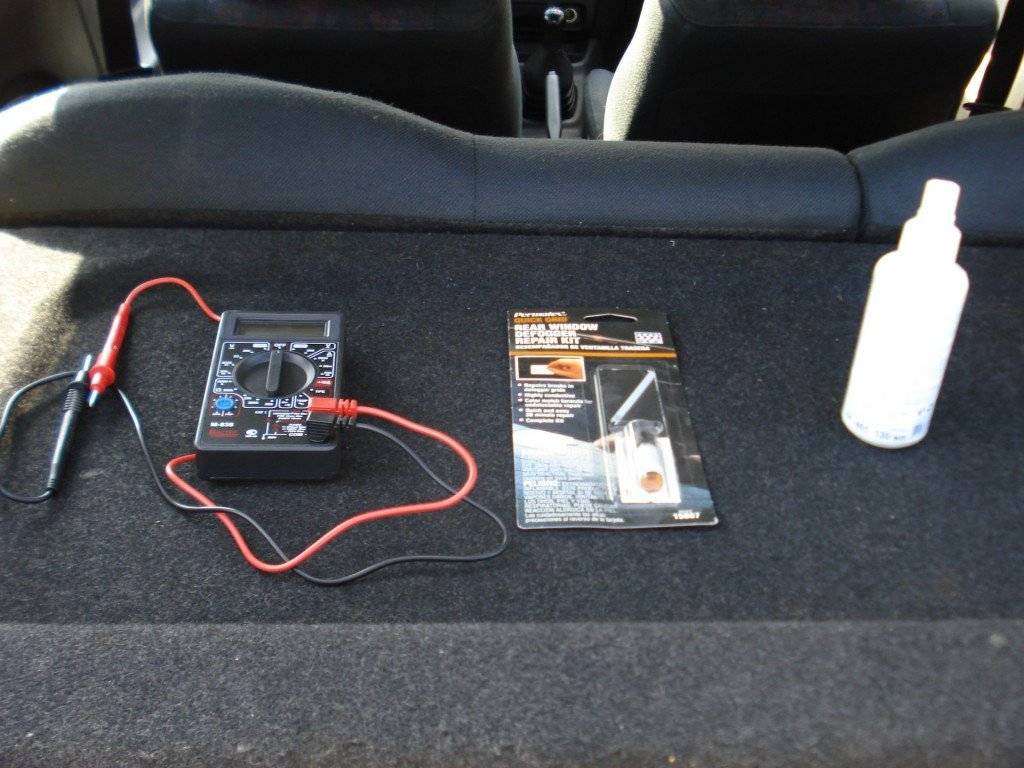

Необходимый минимум для ремонта

Починка полосы обогревателя заднего стекла заключается в оклеивании места повреждения малярным скотчем вплотную к полосе, чтобы не осталось зазоров. Затем наносится токопроводящий клей/лак. Обычно производители советуют наносить не меньше 3 слоёв с перерывом в 5 минут для просушки каждого слоя.

В большинстве случаев использовать функцию обогрева можно будет уже спустя 3 часа после последней ремонтной процедуры, однако данный временной отрезок четко регламентируется компанией-производителем используемого ремкомплекта.

Так выглядит восстановленный участок, при желании полосу можно сделать тоньше и незаметнее, всё зависит от вашей аккуратности

Многие автолюбители и мастера рекомендуют после завершения всех ремонтных работ не включать отремонтированный обогрев около 24 часов, так сказать, для перестраховки. Также для более надёжного соединения можно перед обработкой токопроводящим клеем состыковать медную нить с повреждённым участком, что позволит повысить эффективность и практичность ремонтных работ.

Электросхема обогрева заднего стекла Рено Логан

При определенных погодных условиях заднее стекло автомобиля имеет склонность к запотеванию и обледенению. Электрообогрев заднего стекла предназначен для устранения запотевания или обледенения заднего стекла. Он представляет собой комплект нагревательных элементов, выполненный в виде нитей, приклеенных к заднему стеклу.

Выключатель обогрева со встроенным в него светодиодным индикатором включения расположен на блоке управления климатической установкой.

Замечание

Обогрев заднего стекла работает только при работающем двигателе.

При включении обогрева заднего стекла автоматически включается обогрев наружных зеркал. Отключается обогрев повторным нажатием выключателя или автоматически, через некоторое время.

Электрообогрев заднего стекла необходим для обеспечения безопасности дорожного движения. При обледеневшем или запотевшем заднем стекле обзор назад сильно ухудшается

Разумеется, если у вас есть устойчивые навыки вождения грузового автомобиля и ориентирования только по боковым зеркалам заднего вида, то состояние заднего стекла не столь важно. Но для большинства водителей ухудшение обзорности через заднее стекло доставляет значительные неудобства. Возможны два варианта неисправности обогрева заднего стекла и методы ремонта в каждом случае свои:

Возможны два варианта неисправности обогрева заднего стекла и методы ремонта в каждом случае свои:

Электрообогрев полностью не работает

1. В этом случае проверяем предохранители цепи F1 (20А) и F32 (ЗОА) в салонном блоке предохранителей и реле. Перегоревший предохранитель заменяем. Если предохранитель перегорает вновь, в электрической цепи имеется короткое замыкание,

которое необходимо найти и устранить по схеме, описанной в главе «Электрооборудование».

2. Проверяем электрическую цепь электрообогрева.

Не работает одна или несколько нитей электрообогрева

В этом случае поврежденные участки нитей обогревательного элемента можно определить визуально…

…малярный скотч и металлический или пластмас-совый лист с чистой поверхностью для смешивания компонентов ремонтного состава.

Работу выполняем в следующем порядке.

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту.

2. Чистой мягкой тканью, смоченной растворителем, или проспиртованной салфеткой из набора очищаем и обезжириваем стекло в месте повреждения нити обогревателя.

3. Отрезаем две полосы малярного скотча. Длина полос должна превышать длину поврежденного участка на 5-6 мм. Параллельно поврежденной нити сверху и снизу от нее наклеиваем полосы скотча на расстоянии 1 мм друг от друга так, чтобы поврежденный участок располагался между ними в центре.

На каждый шприц нанесена шкала, цена деления которой соответствует 0,01 мл. Для восстановления 1 см нити обогревательного элемента требуется 0,024 мл серебряного компаунда и 0,014 мл активатора. После смешивания компонентов состав необходимо использовать в течение 20—25 минут, при температуре 18—20°С. Если температура окружающего воздуха значительно выше, то время годности состава для использования будет меньше. Поэтому смешивать компоненты следует непосредственно перед нанесением на стекло.

4. Из шприца с белым поршнем выдавливаем на картон серебряный компаунд в количестве, необхо-димом для восстановления поврежденного участка нити обогревательного элемента.

7. Распределяем состав так, чтобы он заходил на неповрежденные участки нити на 5 мм от места обрыва, а основная толщина состава располагалась над обрывом и была не тоньше толщины скотча.

Время полной полимеризации состава при температуре воздуха +20 °С составляет около 24 часов. При включении обогревателя заднего стекла время полимеризации можно сократить до 20 мин.

Совет

С помощью этого набора можно восстановить сломанный вывод обогревательного элемента. Для этого состав наносим на место крепления вывода. Плотно прижимаем часть вывода к стеклу. Сверху на прижатую часть вывода также наносим состав. Подсоединять наконечник провода к приклеенному выводу можно только после полной полимеризации состава.

9. Включаем обогреватель и убеждаемся в его исправности. При необходимости аналогично устраняем другие повреждения обогревателя.

Войти/зарегистрироваться

Ближний свет — схема 1 — блок предохранителей А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — правая передняя фара; 5 — левая передняя фара; 6 — комбинация приборов. Очиститель и омыватель ветрового стекла, омыватель фар — схемы электрооборудования 1 — насос омывателя ветрового стекла; 2 — комбинация приборов; 3 — коммутационный блок салона; 4 — электродвигатель очистителя ветрового стекла; 5 — рычаг переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера; 6 — блок предохранителей в салоне; 7 — блок реле в моторном отсеке.

Кузов — типа седан, несущий, цельнометаллический, сварной конструкции, c навесными передними крыльями, дверьми, капотом и крышкой багажника. Если нужно отыскать неисправность в электрооборудовании или установить дополнительные электрические агрегаты, то без принципиальной схемы не обойтись, так как на ней показано токопрохождение и соединение проводов.

Очиститель и омыватель ветрового стекла, омыватель фар — схемы электрооборудования 1 — насос омывателя ветрового стекла; 2 — комбинация приборов; 3 — коммутационный блок салона; 4 — электродвигатель очистителя ветрового стекла; 5 — рычаг переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера; 6 — блок предохранителей в салоне; 7 — блок реле в моторном отсеке.

Непосредственно на обозначении реле отмечены контакты.

Задние противотуманные фонари Renault Logan 1 — блок предохранителей А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — левый задний фонарь. Схема электропривода зеркал Renault Logan 1 — блок предохранителей в салоне;

2 — блок управления наружными зеркалами заднего вида; 3 — электропривод левого наружного зеркала заднего вида с обогревом; 4 — электропривод правого наружного зеркала заднего вида с обогревом. По заказу автомобили могут быть оснащены антиблокировочной системой ABS тормозов. Чтобы путаницу проводов упорядочить хотябы на схеме, отдельные пути тока расположены вертикально рядом друг с другом и пронумерованы.

Если нужно отыскать неисправность в электрооборудовании или установить дополнительные электрические агрегаты, то без принципиальной схемы не обойтись, так как на ней показано токопрохождение и соединение проводов. Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания.

В отдельных цепях могут быть объединены выключатели, реле, предохранители, измерительные приборы, электродвигатели и другие электрические узлы и детали. Очиститель и омыватель ветрового стекла, омыватель фар — схемы электрооборудования 1 — насос омывателя ветрового стекла; 2 — комбинация приборов; 3 — коммутационный блок салона;

В случае необходимости увеличения рисунка электросхемы — щёлкните по изображению. Дальний свет Рено Логан 1 — блок предохранителей А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — правая передняя фара; 5 -левая передняя фара. Если цепь тока прерывается квадратом, внутри которого стоит число, то это число указывает на путь тока, которым продолжается цепь. Рядом с названием детали номером может быть указан соответствующий путь тока, который снова встречается на схеме внизу на горизонтальной линии.

Электростеклоподъемники передних дверей Renault Logan 1 — выключатель электростеклоподъемников передней пассажирской двери; 2 — электродвигатель стеклоподъемника передней пассажирской двери; 3 — электродвигатель стеклоподъемника двери водителя; 4 — блок предохранителей в салоне; 5 — импульсный выключатель электростеклоподъемников двери водителя.

Тормозные механизмы задних колес барабанные, с автоматической регулировкой зазоров между тормозными колодками и барабанами. Электросхема звукового сигнала 1 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 2 — блок предохранителей в салоне; 3 — звуковой сигнал Рено.

Чтобы путаницу проводов упорядочить хотябы на схеме, отдельные пути тока расположены вертикально рядом друг с другом и пронумерованы. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Тормозные механизмы передних колес дисковые, с плавающей скобой.

Неисправности

Естественно, иммобилайзер, как и любое другое устройство, механизм, может ломаться и страдать от ряда неисправностей, которые иногда докучают владельцам автомобилей. Давайте рассмотрим самые распространенные из них:

• При повороте ключа зажигание, стартер не вращается;
• Стартер вращается, но двигатель не заводится (конечно, с использование родного ключа от Рено Логан);
• На панели приборов мигает лампочка, отвечающая за иммобилайзер;
• При нажатии кнопок на брелоке, автомобиль не отвечает соответствующей реакцией;
• Несанкционированное глушение двигателя сразу после его запуска.

Выключатели Renault Logan, Sandero

Как открыть РЕНО Логан?

Не открываются двери Логана

Многие автовладельцы, выбегая в спешке из машины, забывают про оставленные внутри ключи и по инерции захлопывают за собой дверь. Что делать в такой ситуации? Не стоит паниковать и прибегать к радикальным методам вскрытия, например, выбиванию стекла. Последствия – денежные затраты на замену и временные затраты на собирание осколков как в салоне, так и внутри дверного корпуса. Проблему, как открыть дверь, можно решить так:

1. Аккуратно демонтировать уплотнительную резинку в нижней части водительского окна;
2. Взять длинную металлическую линейку и через образовавшуюся щель вставить её внутрь двери;
3. Нащупать замочную тягу и надавить на неё – замок разблокируется.

Если вопрос, как вскрыть автомобиль, возник из-за того, что с брелока не открывается ЦЗ, значит произошел сбой в электронике. Решение такое: нужно поднять крышку капота, добраться до аккумулятора, скинуть клеммы и через несколько секунд подсоединить их обратно к АКБ. Данная манипуляция «обнуляет» всю электронную систему машины и устраняет все неполадки в работе.

Как открыть багажник Логана?

В автомобилях данной модели открыть багажник не получается обычно зимой. Причина – скопившаяся внутри запирающих механизмов влага под воздействием минусовой температуры превращается в лёд, происходит примерзание замков. Есть несколько вариантов, как произвести открытие багажника в такой ситуации:

1. Воспользоваться механическим ключом, нагретым феном, либо специальным брелоком-размораживателем. Последний представляет из себя устройство, выдвижной штырек которого нагревается до 150 градусов и вставляется в замерзшую личинку вместо ключа;
2. Обработать обледеневший механизм пятой двери размораживающей жидкостью (приобрести можно в любом автомагазине);
3. Отогреть замок при помощи обычного фена.

Что делать, если не открывается капот на Логане?

Проблема, как открыть капот, возникает обычно по двум причинам – заклинивание замка и обрыв троса. Первое случается из-за большого скопления внутри замочного механизма пыли и мелкого сора. Эффективным средством по удалению всего лишнего является спрей WD-40: его нужно распылить в области замка передней крышки авто и подождать несколько минут.

Если не открывается капот из-за порванного троса, понадобится длинный металлический прутик с загнутым в форме крюка концом. Это приспособление нужно вставить в подкапотное пространство через одно из отверстий защитной решетки радиатора, нащупать там конец тросика, зацепиться за него и резко дернуть – капот поднимется.

Бывает, что трос просто соскакивает с замка. Чтобы выполнить открывание передней крышки авто в такой ситуации, понадобится помощь соседа: один человек должен дергать рычаг открывания в салоне авто, второй – одновременно поднимать капотную крышку рукой.

Приступая к самостоятельному вскрытию машины, важно помнить: любые, даже малейшие ошибки, могут привести к окончательной блокировке авто, безвозвратной поломке запирающей системы, серьезным повреждениям кузова и ЛКП. Если Вы не уверены в своих силах, не рискуйте, сразу обратитесь за квалифицированной помощью к мастерам нашей службы. Не открывается Renault Logan? Звоните, мастер приедет через 20 минут!

Не открывается Renault Logan? Звоните, мастер приедет через 20 минут!

Особенности неполадок на импортных авто

На отечественных автомобилях обогревом преимущественно оснащается лишь заднее стекло. У транспортных средств зарубежного производства обогревается стекло и зеркала. При запуске обогрева в кормовой части параллельно разогреваются другие позиции. Если нажатие кнопки не приводит механизм в действие, проверяется реле и предохранитель

На иномарках электрическая цепь содержит несколько предохранителей, поэтому важно найти, какой из элементов соответствует заднему стеклу, а какие – зеркалам. К примеру, если обогрев не активируется на машине Chevrolet Lacetti, следует искать элементы с индексами F6, Ef7, включая реле К10

Как восстановить обогрев заднего стекла

Когда найдено место повреждения нитей нагревателя, стоит задуматься о том, как восстановить обогрев в полном объеме. Конечно, восстановить его можно просто заменой стекла, но это достаточно затратная операция, тогда как существуют несколько способов, позволяющих собственными силами, не слишком напрягаясь, устранить дефект. Перед работой требуется подготовить место, где обнаружен обрыв и будет происходить восстановление нитей обогрева

Для этого токопроводящую дорожку в нужном месте необходимо осторожно очистить от лака и обезжирить спиртом. На подготовленном участке должен быть виден характерный металлический блеск. Восстановление дорожки может быть выполнено следующими способами:

Восстановление дорожки может быть выполнено следующими способами:

1. Используя специальную токопроводящую пасту. Наносится она на холодное стекло. При выполнении работ обогрев не включать. Дорожка, подготовленная, как описано выше, в месте повреждения должна быть ограничена с обеих сторон липкой лентой. Затем на участок, который не работает, наносится паста. Застывает она, как правило, в течение суток, проверить и использовать обогрев можно будет после истечения этих суток.
2. С помощью металлических опилок. Такой способ позволяет выполнить восстановление работоспособности, когда отсутствует паста. Для этого используются заранее приготовленные мелкие железные опилки. В процессе выполнения работ потребуется прозрачный клей и магнит. Его надо закрепить над участком, где выявлено повреждение, а потом на это место нанести железные опилки. Магнитное поле заставит их выстроиться вдоль участка дорожки, который не работает. Выровняв опилки и обеспечив электрический контакт с поврежденным местом, их покрывают слоем клея. Проверить, как успешно проведен ремонт и работает обогрев, можно будет через полтора-два часа.
3. С помощью стружки и краски, в этом случае используется стружка цветных металлов. Она смешивается с краской таким образом, чтобы получилась масса, похожая на пластилин. С помощью скотча формируется своеобразный трафарет вокруг повреждённого участка. Включается обогрев, и на нужное место наносится приготовленная смесь, при этом может возникнуть характерное шипение в месте контакта, но через некоторое время оно пропадает. Такая смесь застывает через двадцать-тридцать минут, проверить и пользоваться восстановленной системой можно через час.

Существуют и некоторые другие способы, позволяющие восстановить неработающую систему обогрева, но описанные являются наиболее простыми и доступными.

К сожалению, подобные методы вряд ли применимы для восстановления лобового стекла. В нем используются более тонкие проводящие дорожки, и место ремонта будет выглядеть достаточно грубым, ухудшая водителю обзор. Для авто обогрев заднего стекла не является роскошью, а позволяет значительно повысить безопасность движения. И если он не работает, то с помощью достаточно простых приемов можно восстановить его работоспособность. » alt=»»>

В холодную погоду или просто в дождливую, когда включаете обогрев заднего стекла, можно обнаружить что он попросту не работает — либо полностью, запотевание не уходит, либо не греет одна или несколько нитей. Таким образом, снижается вид из заднего окна – что может негативно влиять на безопасность вождения! Нужно восстанавливать. НО как, что делать? Оказывается все достаточно просто, читаем …

Собственно причина давно всем известная, на наших ВАЗ, эти нити постоянно «горели», так и катались с 1 – 2 – 3 нитями которые не грели, ужасно неудобно! Но сейчас оказывается давно есть средства и рем комплекты которые позволяют все это дело восстановить, причем достаточно эффективно.
