Передние тормозные колодки – замена Рено Логан Сандеро (Renault Sandero Logan)

Выбор тормозных колодок

Оптимальный вариант замены – это, бесспорно, оригинальные тормозные колодки. Они прекрасно работают и гарантированно выдерживают не менее двух промежутков между ТО (передние) и не менее четырех – задние. Знание заводских артикулов (в терминологии Renault – реферансов) поможет и при подборе аналогов:

Передний комплект	Задний комплект
Logan phase 1, phase 2	41 06 021 92R	44 06 094 15R
Logan 2	41 06 025 81R	44 06 094 15R

Качественными аналогами заводского комплекта можно назвать:

Производитель	Передние Logan	Передние Logan 2	Задние
Bosch	0 986 467 720	0 986 494 661	0 986 487 819
TRW	GDB 400	GDB 2016	GS 8455
Brembo	P 68 008	P 68 059	S 68 525
Ferodo	FDB 1781	FDB 4615	FSB 642

Подготовка

Чтобы поменять тормозные колодки на Рено Логан, нужно заранее приготовить большой шприц либо резиновую грушу для откачки тормозной жидкости, пластичную литиевую смазку для направляющих суппортов, на всякий случай – проникающую смазку в аэрозольной упаковке. Для безопасности стоит подыскать подходящий по высоте деревянный чурбан – подняв машину на домкрате, можно будет подложить его под порог и опустить автомобиль на него во избежание случайного падения с домкрата.

Независимо от того, с какой из осей Вы собираетесь работать, сперва ослабьте затяжку колесных гаек (сорвать их на вывешенном колесе не получится) и откачайте тормозную жидкость из бачка, иначе при утапливании поршней она польется наружу. Откачанную жидкость стоит сразу утилизировать, чтобы долить свежую.

Замена передних колодок

На Logan устанавливались разные суппорта – если в первом поколении были классические плавающие суппорта, известные склонностью к закисанию направляющих, то Logan 2 получил модифицированные суппорта ATE (фирменное обозначение – «тип TEVES»). Процесс замены колодок на них различается:

На «Логанах» первого поколения нужно, утопив поршень в суппорт мощной отверткой или монтировкой, отвернуть болт одной из направляющих, удерживая ее за головку ключом «на 15». После этого суппорт откидывается на второй направляющей, колодки извлекаются из пазов скобы. Мы, однако, рекомендуем снять обе направляющие, очистить и заменить на них смазку.

На Logan 2 нужно сначала снять наружную пружину, прижимающую внешнюю колодку, затем вытащить заглушки направляющих. Сами направляющие глубоко утоплены и выворачиваются шестигранником 7 мм. Суппорт снимается со скобы полностью.

Перед установкой в скобу новых колодок ее и суппорт нужно очистить металлической щеткой. Заодно нужно проверить целостность пыльников направляющих и поршня. Сборка ведется в обратном порядке.

Видео

Замена задних колодок

Для замены задних колодок потребуется демонтаж тормозного барабана, который является одним целым со ступицей. В условиях автомастерской для этого используется ударный съемник, самостоятельно его можно сбить, обстукивая молотком по бортику крест-накрест. Чем больше изношен тормозной барабан, тем труднее его сбить – мешает буртик по краю выработки.

Выковырнув из ступицы защитный металлический колпак, головкой 30 мм выверните ступичную гайку, снимите барабан. Далее нужно соблюдать порядок разборки механизма:

Извлеките вертикальную пружину саморегулировки ручного тормоза и связанный с ней рычажок.
Отсоедините верхнюю пружину, стягивающую колодки.
Провернув чашки на 90 градусов, извлеките удерживающие колодки штифты-«солдатики» и их пружины.
Снимите распорные планки.
Извлеките, отсоединив усики нижней стяжной пружины, сначала переднюю колодку, затем, сняв хвостовик троса ручного тормоза, и заднюю.

Сборка происходит в обратном порядке. После того, как все детали установлены на место, необходимо отрегулировать расстояние между колодками, вращая зубчатую гайку на верхней планке. Нужное расстояние «от края до края» — 202,2…202,7 мм.

Завершение

После того, как машина отпущена на колеса, болты протягиваются с моментом 110-120 ньютон-метров: перетягивать «до упора», как обычно любят, не имеет смысла: надежность крепления колес не вырастает, а износ резьб в ступицах увеличивается в разы. Протягивать нужно своими руками, а не трубой или «с ноги». Далее нужно вывести ранее утопленные поршни рабочих цилиндров, нажимая педаль тормоза, пока она не приобретет нормальный рабочий ход.

Если менялись задние колодки, не нужно пугаться металлических щелчков – это срабатывает механизм регулировки ручного тормоза.

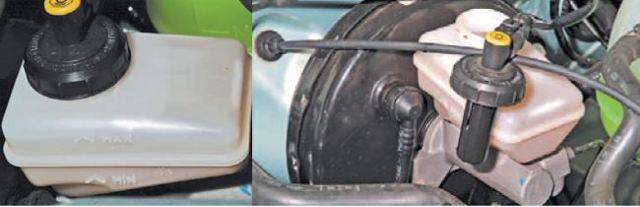

Перед прокачкой стоит откачать из бачка выдавленную в него тормозную жидкость, залить новую до «максимума», после прокачки проконтролировать уровень.

Видео:

(6

https://youtube.com/watch?v=gUW8CaAl7dA

2163-5-12-02-08

Раздвижными пассатижами полностью утапливаем поршень в цилиндр.

Если выступающая из тормозного цилиндра часть поршня препятствует установке суппорта на тормозные колодки, полностью утапливаем поршень в цилиндр раздвижными пассатижами.

Аналогично заменяем колодки на другой стороне автомобиля.

После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.

В процессе эксплуатации поверхность диска тормозного механизма становится неровной, в результате чего площадь соприкосновения новых, еще не приработавшихся колодок с диском уменьшается

Поэтому в течение первых 100 км пробега после замены колодок, пока новые колодки не приработались, соблюдайте осторожность, так как тормозной путь автомобиля может увеличиться

[Как сэкономить на ТО Renault Logan/Sandero до 6 500 руб.] [ТО Renault Logan/Sandero на 15 тыс. км пробега] [ТО Renault Logan/Sandero на 60 тыс. км пробега] [ТО Renault Logan/Sandero на 90 тыс. км пробега] [Инструмент, необходимый для проведения технического обслуживания Renault Logan/Sandero] [Замена колодок тормозных механизмов задних колес Renault Logan/Sandero]

Замена колодок тормозных механизмов передних колес Renault Logan/Sandero

Замена передних колодок на Renault Logan подробная инструкция с фото

Замена передних колодок Рено Логан довольно не сложная операция, которую может выполнить практически любой человек, без особых знаний и навыков. Но сначала немного расскажем об устройстве передних тормозных механизмов Renault Logan.

Тормозной механизм переднего колеса Рено Логан — дисковый, с плавающей скобой, включающей в себя суппорт и однопоршневой колесный цилиндр, стянутые между собой двумя болтами. Тормозные механизмы передних колес французского автомобиля весьма схожи с устройством передних тормозов переднеприводных моделей Lada. Так что если вы уже имеете опыт замены передних колодок на отечественных ВАЗах с передним приводом, то проблем не возникнет.

Металлическая направляющая тормозных колодок двумя болтами прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка, но не любая а специальная высокотемпературная, для тормозных суппортов. Если пальцы не смазывать, то эффективность торможения со временем окажется хуже некуда. Тормозные колодки поджаты к пазам направляющей пружинами. Далее подробное фото устройства переднего тормозного механизма Рено Логан, смотрим.

Устройство переднего тормозного механизма.

1 — винт крепления корпуса цилиндра к суппорту
2 — корпус колесного цилиндра
3 — штуцер прокачки гидропривода тормозов
4 — болт крепления скобы к направляющему пальцу
5 — направляющий палец
6 — щит тормозного механизма
7 — диск тормозного механизма
8 — чехол направляющего пальца
9 — направляющая колодок
10 — суппорт
11 — тормозные колодки

Замена передних колодок Рено Логан должна осуществляться после снятия колеса. При этом вы должны четко убедится, что кузов надежно вывешен и не рухнет на землю. Ведь это может серьезно вас травмировать. Желательно конечно эту операцию проводить на подъемнике, но если такой возможности нет, то кроме домкрата обязательно используйте надежную подставку.

Стоит отметить, что заменять колодки только на одном колесе не допустимо, меняются колодки на всех передних колесах. Так же колодки необходимо менять обязательно, если вдруг вы решили заменить тормозной диск Рено Логан. Неравномерная выработка может привести к потери эффективности торможения и даже уводу машины с траектории в сторону (при торможении).

А теперь к замене — после снятия колеса необходимо утопить поршень в тормозной цилиндр, что бы освободить колодки и отодвинуть плавающую скобу на такую величину, что бы можно было вставить новые колодки. Для того, что бы сдвинуть скобу понадобится небольшая монтажка, в виде лопатки или большая отвертка. Что бы утопить тормозной поршень было проще можно открутить крышку у бачка с тормозной жидкостью.

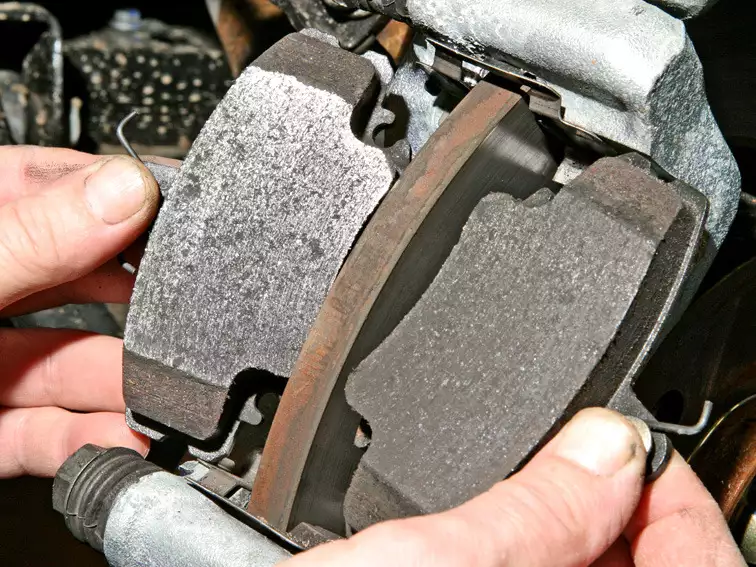

Как только скоба была сдвинута и колодки начали свободно болтаться внутри значит их можно вынуть. Для этого необходимо открутить два болта, точнее один можно ослабить, а окончательно выкрутить только один и откинуть скобу. Для этого понадобится два ключа на 13 и 17. Накидным ключом на 13 отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом на 17. Смотрим фото.

Затем просто откидываем скобу вверх, поэтому откручиваем именно нижний палец. Если сделать по другому, то тормозной шланг просто не позволит откинуть скобу вниз. Поэтому не стоит усложнять себе жизнь. После того как откинули скобу, вот вам и колодочки, которые легко и просто вынимаем из направляющих.

Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей. Желательно еще заменить две пружинные скобы колодок Рено Логан. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Желательно выкрутить пальцы (колючем на 17) и смазать специальной высокотемпературной смазкой, о чем мы уже упоминали. Это позволит скобе свободно и плавно перемещаться эффективно прижимая колодки к диску. Не стоит игнорировать эту операцию.

Для установки новых колодок Рено Логан, которые гораздо толще изношенных, вам возможно понадобится еще сильнее вдавить тормозной поршень в суппорт. Для этого можете использовать раздвижные пассатижи, как на фото ниже.

После замены передних колодок Рено Логан в обязательном порядке несколько раз нажмите на педаль тормоза, это позволит встать колодкам на место, а тормозному поршню занять рабочее положение. Затем проверяйте уровень тормозной жидкости в бачке. Следует отметить, что замена передних колодок на Рено Сандеро проводится так же.

Как определить необходимость замены колодок

При износе передних колодок вы будите слышать резкий скрип при нажатии на педаль тормоза. Это говорит о том, что колодки достигли предельно допустимой толщины рабочей поверхности, или начал стираться уже металл. Если не произвести замену изношенных колодок во время, они могу царапать тормозной диск, который в последствии так же потребуется заменить.

Проверить износ колодок можно с помощью штангенциркуля или визуально на глаз. Откручиваем колесо и осматриваем колодки. Предельно допустимая толщина колодки должна составлять не менее 6мм . Если меньше, такие колодки нужно менять.

Renault Sandero › Бортжурнал › Замена передних колодок Сандеро 1.4

Эххх, давно не обновлял бортжурнал. Да собственно, и причин небыло для этого — Сандерка бегает, проблем не доставляет от слова “совсем”. Я не устану повторять, что люблю эту простую машинку.

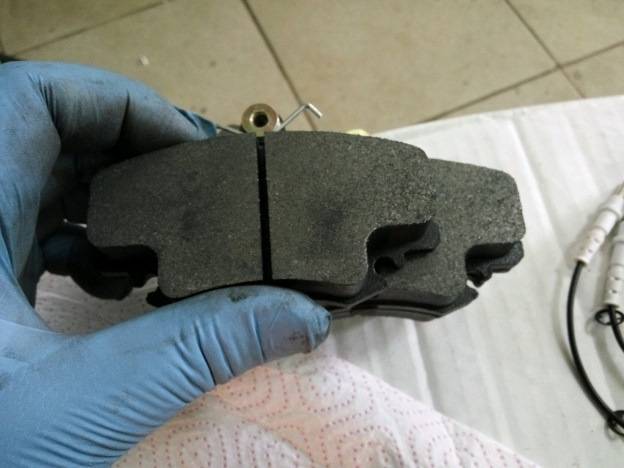

Но неизбежного не избежать — подошёл срок тормозных колодок. При переобувке на зимнюю резину заметил, что уже совсем немного им осталось. И вот, новые колодки куплены, выходной денёк выделен — едем в гараж)

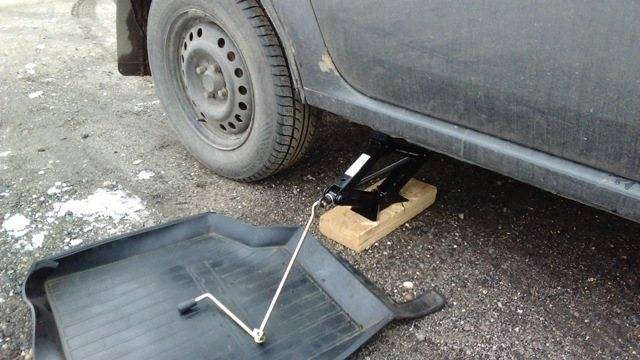

Поддомкрчиваемся и снимаем колесо:

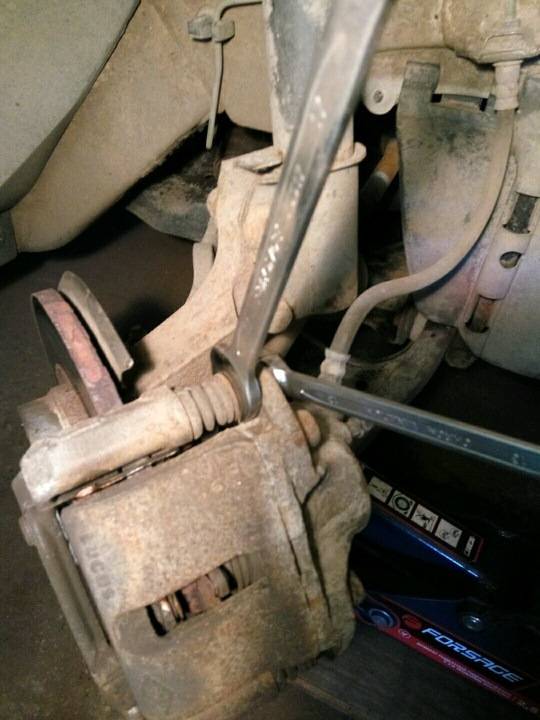

Ключом на 13 выкручиваем верхний болт суппорта, удерживая втулку ключом на 17:

Повторяем ту же операцию для нижнего болта. Скобу подвешиваем на проволоку к пружине стойки. Чтоб не заламывать тормозной шланг:

Как же круто обслуживать свежую машину! Оба болта без проблем открутились. Я с содроганием вспоминаю, каких усилий стоила мне такая же процедура на моей бывшей Паджере 93 года… Сущий ад.Предвижу комментарии: “А зачем откручивал оба болта, можно было только нижний! АХАХАХАХА ЛООООХ!”, поэтому небольшое уточнение: Я не знаю, как эта машина обслуживалась до меня, поэтому если полез куда-то, то лучше всё разберу по максимуму, смажу и соберу обратно, и буду знать, что сюрпризов там уже нет.Износ колодок равномерный, толщина фрикционной накладки еще около 3 мм. Но зачем ждать “металла по металлу”, тем более, что новые колодки не стоят астрономических сумм:

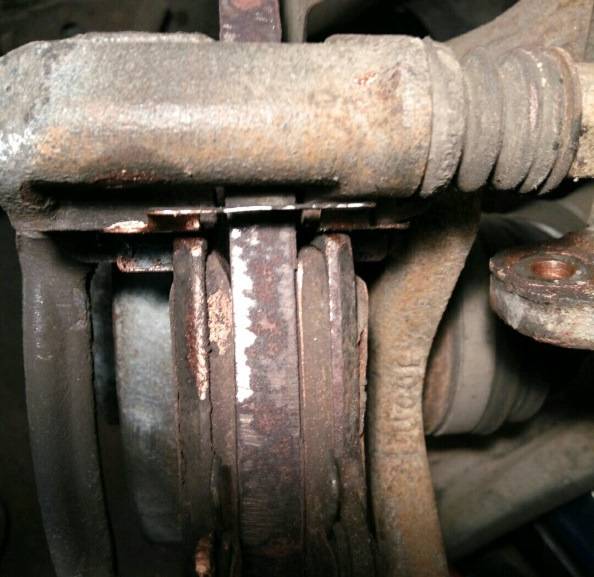

Дальше фотку не сделал, но, думаю, все поймут о чём я. По краю обоих дисков у меня была выработка — бортик металла. При установке новых колодок этот бортик ничего полезного не принесет, поэтому его нужно бы срезать. Но как же это сделать, не нарушив балансировку диска и без специального оборудования? Как как, старым дедовским способом.Аккуратно садимся в машину, аккуратно заводимся и аккуратно включаем первую передачу. “О БОЖЕ! ЧТО ТЫ СОВЕТУЕШЬ ЛЮДЯМ! ВЕДЬ МАШИНА УЕДЕТ С ДОМКРАТА!” — закричат сейчас технически безграмотные современные водятлы. Но нет. Никто никуда не уедет. Даже больше скажу — противоположное колесо даже ДОЛЖНО стоять на земле.Специально для молодёжи (хотя и мне едва только за 30, но безграмотность поколения 2000-ных меня поражает) записал данный видосик:

Берем болгарочку, зачистной диск по металлу и аккуратно снимаем фасочки с обеих сторон диска. А еще, лёгкими постукиваниями молотка можно поотбивать окалину с торца диска и получаем отменный результат:

Дальше берём проволочную щётку и тщательно очищаем скобу и собственно сам суппорт от засохшей грязи и коррозии. До блеска прям не надо, но так чтоб «нормально» )))). Наносим медную смазку для тормозной системы на посадочные поверхности скобы и на сами антивибрационные пружинки:

“О БОЖЕ! ЧТО ТЫ СОВЕТУЕШЬ ЛЮДЯМ! ВЕДЬ ТЫ ПРИЕДЕШЬ ВО ВПЕРЕДИ СТОЯЩЕГО НА ПЕРВОМ ЖЕ СВЕТОФОРЕ !”. Нет. Не приеду. Даже больше скажу: я и есть тот самый человек, который закупает в Китае все колодки и диски PATRON, которые вы видите в магазинах. Чем докажу? Ну вот, например, чертёж данной колодки, который производитель присылал мне на сверку:

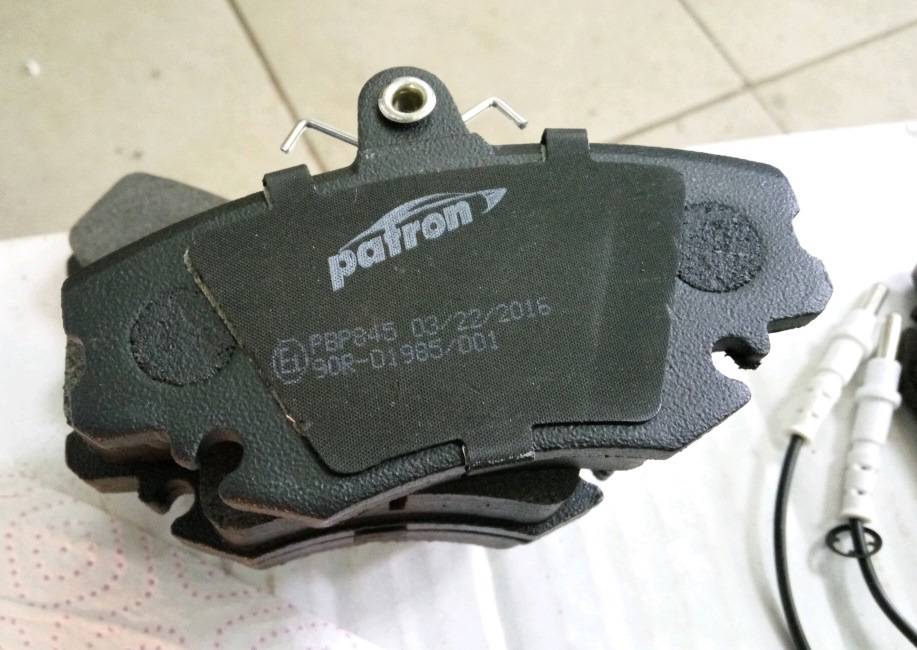

Этого чертежа больше нету нигде, только на моём компьютере ))) Так вот, я знаю что за смесь в этих колодках (я про все колодки Патрон) и на каких заводах они делаются, и поверьте, ставить можно смело. А, кстати, с ними еще шли электро-датчики износа в комплекте, но у меня в комплектации их нету…

И, собственно, устанавливаем новые колодки на место. Очень хорошо видно, зачем я стачивал тот бортик на диске – колодки сразу же прилегают к диску по всей поверхности:

Остается вдавить поршень в суппорт (я это делал струбцинкой) и собрать всё в обратном порядке.Но самое главное – не забываем о притирке! У нас же люди как делают? Поставил новые колодки – эгей! Я гонщик! Ща посмотрим, как тормозят! Разгоняется, топит педаль в пол – и колодочки «поплыли». После этого читаем какое Патрон — говно и не тормозит нифига.Не буду тратить время на описание процедуры притирки.Машинка уже проехала пару тысяч с замены колодок – полёт нормальный, торможение уверенное, убеждать брать Патрон никого не буду – мне за это не доплачивают ))))

Бонус. А вот во что превратился оригинал:

Renault Sandero › Бортжурнал › Замена передних колодок Сандеро 1.4

Эххх, давно не обновлял бортжурнал. Да собственно, и причин небыло для этого — Сандерка бегает, проблем не доставляет от слова “совсем”. Я не устану повторять, что люблю эту простую машинку.

Но неизбежного не избежать — подошёл срок тормозных колодок. При переобувке на зимнюю резину заметил, что уже совсем немного им осталось. И вот, новые колодки куплены, выходной денёк выделен — едем в гараж)

Поддомкрчиваемся и снимаем колесо:

Ключом на 13 выкручиваем верхний болт суппорта, удерживая втулку ключом на 17:

Повторяем ту же операцию для нижнего болта. Скобу подвешиваем на проволоку к пружине стойки. Чтоб не заламывать тормозной шланг:

Как же круто обслуживать свежую машину! Оба болта без проблем открутились. Я с содроганием вспоминаю, каких усилий стоила мне такая же процедура на моей бывшей Паджере 93 года… Сущий ад. Предвижу комментарии: “А зачем откручивал оба болта, можно было только нижний! АХАХАХАХА ЛООООХ!”, поэтому небольшое уточнение: Я не знаю, как эта машина обслуживалась до меня, поэтому если полез куда-то, то лучше всё разберу по максимуму, смажу и соберу обратно, и буду знать, что сюрпризов там уже нет. Износ колодок равномерный, толщина фрикционной накладки еще около 3 мм. Но зачем ждать “металла по металлу”, тем более, что новые колодки не стоят астрономических сумм:

Как устроена система

Рено Сандеро всех модификаций имеет комбинированную тормозную систему. На передней оси установлены дисковые тормоза, а на задних колесах – барабанного типа. Система является двухконтурной, где первый – рабочий контур, второй – стояночный.

Тормозная система хэтчбэка Рено Сандеро включает в себя следующие составные части: рабочие поверхности (барабаны, диски, колодки), усилитель тормозов вакуумного типа, тормозной цилиндр, патрубки с бочком, педальная система, индикатор за уровнем тормозной жидкости, блок ABS. Итак, в статье постараемся разобраться, как именно снимать и устанавливать передние, и конечно же, задние колодки.

Как устроена система

Рено Сандеро всех модификаций имеет комбинированную тормозную систему. На передней оси установлены дисковые тормоза, а на задних колесах – барабанного типа. Система является двухконтурной, где первый – рабочий контур, второй – стояночный.

Тормозная система хэтчбэка Рено Сандеро включает в себя следующие составные части: рабочие поверхности (барабаны, диски, колодки), усилитель тормозов вакуумного типа, тормозной цилиндр, патрубки с бочком, педальная система, индикатор за уровнем тормозной жидкости, блок ABS. Итак, в статье постараемся разобраться, как именно снимать и устанавливать передние, и конечно же, задние колодки.

Замена передних колодок на Renault Logan подробная инструкция с фото

Замена передних колодок Рено Логан довольно не сложная операция, которую может выполнить практически любой человек, без особых знаний и навыков. Но сначала немного расскажем об устройстве передних тормозных механизмов Renault Logan.

Тормозной механизм переднего колеса Рено Логан — дисковый, с плавающей скобой, включающей в себя суппорт и однопоршневой колесный цилиндр, стянутые между собой двумя болтами. Тормозные механизмы передних колес французского автомобиля весьма схожи с устройством передних тормозов переднеприводных моделей Lada. Так что если вы уже имеете опыт замены передних колодок на отечественных ВАЗах с передним приводом, то проблем не возникнет.

Металлическая направляющая тормозных колодок двумя болтами прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка, но не любая а специальная высокотемпературная, для тормозных суппортов. Если пальцы не смазывать, то эффективность торможения со временем окажется хуже некуда. Тормозные колодки поджаты к пазам направляющей пружинами. Далее подробное фото устройства переднего тормозного механизма Рено Логан, смотрим.

Устройство переднего тормозного механизма.

1 — винт крепления корпуса цилиндра к суппорту
2 — корпус колесного цилиндра
3 — штуцер прокачки гидропривода тормозов
4 — болт крепления скобы к направляющему пальцу
5 — направляющий палец
6 — щит тормозного механизма
7 — диск тормозного механизма
8 — чехол направляющего пальца
9 — направляющая колодок
10 — суппорт
11 — тормозные колодки
