Далее инструкция для замены задних колодок на полноприводном Рено Дастер 4х4
Ключом Torx-T40 отворачиваем два винта крепления тормозного барабана к ступице и снимаем барабан.
Перед нами предстанет следующая картина —
Конструкция тормозного механизм заднего колеса Рено Дастер с полным приводом 4×4 со снятым барабаном: 1 — опорная стойка; 2 — чашка пружины; 3 — прижимная пружина колодки; 4 — передняя колодка; 5 — верхняя стяжная пружина; 6 —распорная планка с регулятором зазоров; 7 — колесный цилиндр; 8 — задняя тормозная колодка; 9 — пружина регулятора; 10 — рычаг привода стояночного тормоза; 11 — трос стояночного тормоза; 12 — нижняя стяжная пружина; 13 — тормозной щит.
Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины. Снимаем верхнюю пружину, таким же способом снимаем нижнюю пружину.
Поддеваем отверткой и снимаем пружину регулятора зазоров. Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки. Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.
Аналогично снимаем опорную стойку передней колодки и отводим от тормозного щита заднюю тормозную колодку.
Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки. Снимаем колодку и пружину наконечника троса.
Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их, предварительно отсоединив пружину.
Конструкция тормозного механизма представляет из собой множество отдельных элементов. В случае поломки пружин их придется заменить. Если подтекает тормозной цилиндр, то и его желательно заменить.
Элементы тормозного механизма заднего колеса Рено Дастер 4х4: 1 — чашка пружины; 2 — прижимная пружина колодки; 3 — опорная стойка; 4 — передняя колодка; 5 — верхняя стяжная пружина; 6 — колесный цилиндр; 7 — распорная планка; 8 — пружина регулятора; 9 — задняя колодка с рычагом привода стояночного тормоза; 10 — пружина троса стояночного тормоза; 11 — нижняя стяжная пружина.
Элементы механизма автоматической регулировки зазора тормозного механизма: 1 — витая пружина резьбового наконечника; 2 — резьбовой наконечник распорной планки; 3 — пружинный рычаг регулятора; 4 — распорная планка; 5 — витая пружина распорной планки; 6 —пластинчатая пружина; 7 — храповая гайка.
Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).
Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.
Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).
Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах. Добиваемся регулировкой стояночного тормоз до рабочего хода рычага в пределах 7–8 щелчков. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.
Renault Duster Manual
Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок. Работу проводим на ровной площадке.Колодки тормозных механизмов задних колес необходимо заменять только комплектом – все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.
Замену колодок показываем на левом заднем колесе. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора – автомобиль должен быть расторможен. Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления. Для того чтобы снять барабан, колодки нужно свести. Для этого…

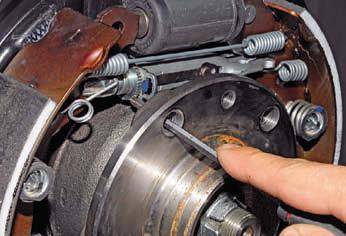

…шлицевой отверткой через резьбовое отверстие в ступице (барабане – на автомобиле 4×2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.
Для наглядности операция показана со снятым барабаном. Храповую гайку на левом и на правом колесах вращаем за зубцы снизу вверх.
Регулировка
Когда менять
Признаки необходимости замены тормозных колодок
Замена шланга тормозного механизма переднего колеса
Тормозной шланг заменяем при наличии на нем механических дефектов – потертостей, трещин или разрывов, а также в случае обнаружения течи тормозной жидкости через шланг.
После пробега свыше 120 тыс. км или 5 лет эксплуатации автомобиля (в зависимости оттого, что наступит раньше) желательно провести принудительную замену шлангов обоих тормозных механизмов передних колес.
Работу проводим на ровной площадке.
Снимаем переднее колесо и надежно фиксируем автомобиль на подставке.
Перед выворачиванием штуцера тормозной трубки из верхнего наконечника шланга металлической щеткой очищаем место их соединения от грязи и коррозии и наносим на него легкопроникающую жидкость типа WD-40.
Специальным ключом для штуцеров тормозных трубок на 11 выворачиваем штуцер тормозной трубки из верхнего наконечника шланга.
Выводим наконечник шланга из отверстия кронштейна кузова.
Во избежание утечек тормозной жидкости надеваем на трубку резиновый колпачок штуцера прокачки тормозного механизма.
Выводим резиновую муфту шланга из проушины амортстойки
Ключом на 14 выкручиваем нижний наконечник шланга из отверстия корпуса тормозного механизма переднего колеса
Снимаем шланг
Устанавливаем шланг в обратной последовательности.
Прокачиваем гидропривод тормозов, как описано в статье – Замена и прокачка гидропривода тормозов и сцепления Рено Дастер.
Замена диска тормозного механизма переднего колеса
Толщина тормозного диска должна быть не меньше 21,8 мм.
Если на диске тормозного механизма имеются трещины, глубокие риски, волнистость, или другие повреждения его нужно заменить.
Диски тормозных механизмов передних колес нужно заменять парой, при этом нужно заменить и тормозные колодки.
Устанавливаем автомобиль на ровную площадку или на подъемник.
Снимаем переднее колесо и фиксируем автомобиль на подставке.
Поворачиваем рулевое колесо до предела в ту сторону, на которой демонтируем диск.
Снимаем с тормозного диска суппорт и подвязываем его проволокой или шнуром к пружине передней подвески.
Снимаем тормозные колодки.
Накидным ключом на 18 откручиваем два болта крепления направляющей колодок к поворотному кулаку.
Снимаем направляющую колодок.
Металлической щеткой очищаем от грязи и коррозии головки винтов крепления диска тормозного механизма к ступице переднего колеса.
Ключом Torx T-40 отворачиваем два винта крепления диска тормозного механизма к ступице переднего колеса.
Для удержания диска от проворачивания можно ввернуть в резьбовое отверстие ступицы болт крепления колеса и вставить монтажную лопатку между болтом и буртиком ступицы.
Снимаем диск со ступицы.
Перед установкой нового тормозного диска очищаем привалочную поверхность ступицы от ржавчины и загрязнений.
Устанавливаем диск в обратной последовательности.
Затягиваем винты крепления диска и болты крепления направляющей колодок моментами:
- – винт крепления тормозного диска к ступице – 14 Нм;
- – болт крепления направляющей колодок к поворотному кулаку – 80 Нм.
Замена суппорта тормозного механизма переднего колеса
Для выполнения задания потребуются инструменты: ключ на 14, торцовая головка на 18, большая отвертка
Суппорт тормозного механизма снимаем для замены или ремонта, а также для получения доступа к другим агрегатам.
Ослабляем затяжку болтов переднего колеса со стороны заменяемого суппорта.
Подставляем под задние колеса башмаки.
Приподнимаем переднюю часть автомобиля и устанавливаем ее на упоры.
Вставив большую отвертку между внутренней тормозной колодкой и поршнем рабочего цилиндра, утапливаем поршень рабочего цилиндра в цилиндр
Ослабляем затяжку нижнего наконечника тормозного шланга
Ослабляем затяжку двух болтов нижнего и верхнего креплений суппорта в сборе с направляющей колодок к поворотному кулаку
Выкручиваем болты
Отсоединяем суппорт от поворотного кулака и снимаем его, свинчивая с наконечника тормозного шланга.
Сразу же глушим отверстие наконечника любым доступным способом, чтобы предотвратить вытекание тормозной жидкости.
Устанавливаем суппорт в обратной последовательности.
После установки восстанавливаем уровень тормозной жидкости в бачке и прокачиваем систему гидропривода тормозов.
Особенность замены тормозных колодок на переднеприводном автомобиле
Когда необходимо менять передние тормозные колодки
Замена тормозных колодок на Рено Дастер производится при остаточной суммарной толщине фрикционного слоя и металлической опорной пластины менее 6 мм. Интенсивность износа накладок зависит от условий эксплуатации и стиля езды.
Дополнительные причины замены колодок:
- установка нового тормозного диска;
- попадание на фрикционный материал моторного масла или антифриза;
- обнаружение на накладке механических повреждений;
- отслоение фрикционного материала от металлической пластины из-за перегрева или заводского дефекта;
- появление металлического скрежета, возникающего при трении пластины о тормозной диск.
Запчасти, ТО
Пошаговая инструкция для полноприводных авто
Меняем своими руками
Процесс замены
Проверка степени износа тормозных колодок и дисков Renault Duster
В соответствии с регламентом технического обслуживания завод-изготовитель рекомендует проверять состояние колодок и дисков передних тормозных механизмов через каждые 15 тыс. км пробега, а через 60 тыс. км проверять состояние и очищать от пыли колодки задних тормозных механизмов. Однако при каждом техническом обслуживании рекомендуем проверить состояние всей тормозной системы автомобиля. Работу выполняем на смотровой канаве или эстакаде. Для проверки состояния и степени износа колодок и дисков поочередно снимаем передние колеса.
Через окно суппорта оцениваем состояние тормозных колодок. Заменяем комплектом колодки тормозных механизмов передних колес, если толщина любой колодки, включая ее основание, достигла предельно допустимой толщины 6,0 мм. Поворачивая диск тормозного механизма, осматриваем его рабочие поверхности с обеих сторон. На рабочих поверхностях диска не должно быть трещин и глубоких борозд. Чтобы измерить толщину диска, следует снять тормозные колодки.
Штангенциркулем измеряем толщину диска, которая должна быть не менее 21,8 мм.
Расположение маркировки минимальной толщины тормозного диска. Если в результате износа на максимальном диаметре диска образовался высокий буртик, который мешает сделать точный замер, удаляем буртик с помощью напильника или иным способом, либо измеряем толщину диска микрометром. Тормозной диск с дефектами рабочих поверхностей или предельным износом заменяем. Степень износа колодок тормозного механизма заднего колеса оцениваем по состоянию его передней колодки, которая изнашивается быстрее задней. Для этого в щите тормозного механизма выполнено смотровое окно (отверстие), закрытое резиновой заглушкой. Вынимаем заглушку…
…и через окно оцениваем состояние передней тормозной колодки. Если толщина колодки (накладка вместе с основанием) менее 5,0 мм, колодки обоих тормозных механизмов необходимо заменить. Для проверки состояния колесных цилиндров и барабанов тормозных механизмов снимаем барабаны. Осматриваем барабаны, на них не должно быть трещин и сколов. При большом пробеге автомобиля…
…штангенциркулем измеряем внутренний диаметр барабана.
Маркировка на барабане тормозного механизма – внутренний диаметр барабана не должен быть больше 229,5 мм. При износе рабочей поверхности до максимально допустимого диаметра, а также при наличии глубоких борозд заменяем тормозной барабан. Для проверки состояния манжет колесного цилиндра поочередно, с каждой его стороны…
…сдвигаем край чехла с выступа корпуса цилиндра. При наличии тормозной жидкости под чехлом, свидетельствующей о неисправности уплотнительных манжет колесного цилиндра, цилиндр необходимо заменить. Для проверки работоспособности вакуумного усилителя тормозов при неработающем двигателе 5–6 раз нажимаем на педаль тормоза и, удерживая ее в нажатом положении, пускаем двигатель. При исправном вакуумном усилителе после пуска двигателя педаль должна слегка податься вперед. Если этого не происходит или торможение недостаточно эффективно (педаль тормоза нужно нажимать с большим усилием), нужно проверить герметичность соединений трубки подвода разряжения к вакуумному усилителю и исправность самого усилителя. Проверяем состояние тормозных трубок. Трубки должны быть надежно закреплены в держателях и не должны иметь вмятин, механических повреждений, глубокой коррозии, а также следов течи тормозной жидкости. При необходимости подтягиваем соединительные штуцеры или заменяем неисправные детали. На тормозных шлангах не должно быть трещин, разрывов и потертостей. Проверяем состояние каждого шланга, создав давление жидкости в тормозной системе. Для этого помощник должен с усилием нажать на педаль тормоза и удерживать ее во время осмотра. Появление вздутий резины или течи тормозной жидкости из шланга и его наконечников не допускается. При обнаружении повреждений заменяем шланги комплектом. Проверяем работоспособность стояночного тормоза. Полный ход рычага стояночного тормоза должен составлять 6–8 зубцов (щелчков) храпового устройства. При необходимости регулируем стояночный тормоз.
Как снять тормозной барабан рено дастер
2278-21-02-12
Передние тормозные колодки левого колеса.
Внимание! Перед установкой новых колодок необходимо обратить внимание на маркировку внутренних колодок. Они должны быть установлены строго по направлению вращения колеса
Это указывается стрелкой, нанесенной на основание внутренней колодки. Направление вращения колеса и направление стрелки должны совпадать.
Устанавливаем новые тормозные колодки в направляющую колодок и опускаем скобу. Заворачиваем направляющие пальцы, устанавливаем колпачки втулок направляющих пальцев.
Аналогично заменяем колодки на другой стороне автомобиля.
После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.
В процессе эксплуатации поверхность диска тормозного механизма становится неровной, в результате чего площадь соприкосновения новых, еще неприработавшихся колодок с диском уменьшается
Поэтому в течение первых 100 км пробега после замены колодок, пока новые колодки не приработались, соблюдайте осторожность, так как тормозной путь автомобиля может увеличиться
