Инструкция со схемой подключения противотуманных фар

Выбор ПТФ

Сначала определяют место их монтажа на авто. Часто в иномарках на бампере есть ниши под установку дополнительных огней. Тогда противотуманки подбирают так, чтобы их форма и размеры соответствовали этим нишам в бампере.

Важно!

На качество выполнения функций ПТФ практически не влияет их мощность. Поэтому целесообразно выбирать источники света малой мощности — светодиодные  лампы.

На внедорожниках ПТФ устанавливают на уровне обычных фар либо на крыше машины. В этой ситуации походят ПТФ с любыми размерами и формой. Главное, чтобы они комплектовались кронштейнами, обеспечивающими надежное крепление.

Главное отличие противотуманок — используемые в них лампы. Различают такие виды ПТФ:

1. Галогенные. Самый доступный вариант. Минус — невысокий ресурс по сравнении с другими видами ламп. Прежде чем купить такие фары, убедитесь, что вы сможете их без труда поменять, когда они выйдут из строя.
2. Светодиодные. Их главные преимущества — долговечность и экономичность. Минус — цена. Если светодиодные фары установлены неправильно или они плохо вентилируются, срок их эксплуатации сокращается.
3. Ксеноновые. Плюсы — хорошие технические характеристики. Такие модели долговечны и эффективны. Минус — высокая стоимость.

Требования по установке

Установка или замена старых ПТФ на новые часто выполняется своими руками. Если вы грамотно сумели выбрать устройство, найти подходящий вашему авто артикул ПТФ, тогда правая и левая фара головного света могут пополниться соседом в виде противотуманок.

Обычно их ставят в бампер, хотя для некоторых решетка радиатора выступает более привлекательным вариантом. Тут многое зависит от особенностей вашего автомобиля. Ориентироваться строго на собственный вкус или то, как ПТФ будет смотреться красивее, нельзя.

Законом не запрещено устанавливать дополнительное осветительное оборудование своими руками. Другой вопрос, сможете ли вы сделать крепление, грамотно отрегулировать передние и задние противотуманки. Существуют определенные нормы и правила. Если вы сделаете все строго по ним, тогда никаких претензий к вам не будет.

Но предупреждаю сразу. Несоответствие стандартам может повлечь за собой проблемы во время техосмотра. Вам просто его не одобрят. Также бывали ситуации, когда из-за нарушений правил установки ПТФ водителей лишали прав и не позволяли дальше эксплуатировать автомобиль до исправления ошибок. Это более чем серьезно, потому отнеситесь к вопросу соответствующим образом.

Что же касается правил установки, то здесь ориентируйтесь на такие принципы:

• высота расположения ПТФ относительно поверхности дорожного полотна составляет минимум 250 миллиметров;
• крепление должно быть четко симметричным, то есть даже малейшее отклонение считается нарушением;
• до габаритов расстояние не должно быть более 400 мм;
• устанавливаемые лампы используются в соответствии с маркировкой на корпусе (нельзя ставить светодиодную лампу, если на самой фаре указана маркировка галогенок, к примеру);
• противотуманки используются строго в сочетании с габаритами.

Если вы используете универсальные ПТФ, которые маркируются буквой Н, тогда здесь применяют только светодиоды или галогенки. Установив ксенон, вы грубо нарушаете закон. Прямо в рифму.

Установка

На каждый автомобиль ПТФ устанавливаются по-своему согласно руководству по эксплуатации, или же исходя из общих принципов монтажа, если заводом не предусмотрено их наличие. Кстати, покупать бу оптику не стоит. Лучше потратиться на новый комплект.

Многие машины с завода выпускаются из расчета на то, что на них могут быть установлены противотуманки или другая дополнительная оптика. Большинство иномарок имеют на бампере ниши, которые так и называются — для дополнительной оптики.

При этом накладки и рамка под ПТФ могут быть разными, то есть не под каждую штатную нишу подойдет первая попавшаяся противотуманная фара. Можно легко узнать номер, производителя и характеристики ПТФ, которая отлично соответствует конкретно вашего авто.

В современных иномарках все просто. ПТФ уже стоят с завода, в машине есть кнопка их включения, регулировка произведена на специальных стендах инженерами и так далее.

А вот если ПТФ нет на машине, но вы хотите их установить, что я считаю совершенно правильным поступком, тогда монтаж будет осуществляться по следующим этапам:

• выбор места для размещения ПТФ (только согласно букве закона);
• установка корпуса на выбранный участок;
• протяжка проводов;
• подключение дополнительных предохранителей и реле в монтажном блоке;
• установка кнопки и переключателя в салон.

При всем желании не могу дать универсальную инструкцию по установке, поскольку на каждой машине есть свои особенности. Даже просто для того, чтобы снять бампер, на одном авто может потребоваться 5 минут, а на другой 5 часов.

Думаю, не стоит лишний раз напоминать, что дешевые противотуманные фары — это плохо и неправильно, а средний ценовой диапазон и выше — это хорошо.

Отзывы многих автовладельцев, а так мое субъективное мнение говорят о том, что наличие противотуманной оптики на автомобиле является полезным и эффективным дополнением. Это существенно сказывается на безопасности движения во время сложных погодных условий.

Ведь с противотуманками вы:

• вовремя увидите пешеходов, перебегающих дорогу;
• своевременно отреагируете на препятствие на пути;
• будете видеть впереди идущие автомобили;
• будете информировать о своем присутствии машинам впереди и сзади.

Плюс современная оптика обеспечивает не только включение безопасного режима езды в тумане, но и придает автомобилю дополнительный изыск. Есть много отличных моделей ПТФ, которые отлично влияют на внешность машины. Так что вопрос эстетики здесь тоже актуален.

Watch this video on YouTube

Задавайте интересующие вас вопросы, оставляйте комментарии, делитесь собственным опытом покупки и установки противотуманной оптики. И, конечно же, не забывайте подписываться в группу ВК и приглашать своих друзей. Для вас это легко, а нам очень приятно.

Подключение противотуманных фар через реле: схема, инструкция

Эксплуатация13 мая 2017

Безопасность и комфорт – основные качества, достойные внимания владельца автомобиля. Если вы печетесь о себе и каждом пассажире, выбирайте автотранспорт с полной комплектацией. Противотуманные фары не являются обязательным компонентом машины: заводы-изготовители нередко игнорируют данный функциональный и полезный элемент, желая максимально удешевить выпускаемые авто. О том, как установить и как отрегулировать противотуманные фары, будет рассказано далее.

Достоинства функционального осветительного оборудования

Противотуманные фары позволяют частично снять нагрузку с глаз водителя во время вынужденной поездки в сложных погодных условиях. С их помощью удается добиться лучшего освещения дорожного полотна. Наибольшее значение фар кроется в точной подаче света, от чего зависит освещение дороги.

Приборы с точной регулировкой освещают до 10 метров пространства перед автомобилем, чего вполне достаточно для безопасного движения в сложных погодных условиях. Разумеется, для этого понадобится придерживаться определенного скоростного режима. Регулирование фар осуществляется в процессе установки оборудования. Качество освещения дорожного полотна полностью зависит от настройки угла падения светового потока.

Подключение противотуманок

Справиться с установкой противотуманных фар на авто сможет всякий водитель, имеющий представление, как правильно обращаться с инструментом. Если же вы умеете лишь управлять автомобилем, при этом не касаетесь инструментария, едва ли удастся оборудовать личный автомобиль противотуманками. В таком случае рекомендуется обратиться к специалистам станции технического обслуживания. Прежде чем подсоединить оборудование, понадобится собрать некоторые инструменты и материалы. Вам понадобятся:

• комплект проводов для подключения противотуманных фар;
• изолента;
• колодка и реле фар;
• колюще-режущие инструменты;
• предохранитель;
• кнопка включения.

Как только набор для подключения противотуманных фар собран и готов к работе, приступаем к подключению противотуманок. Ниже приведен алгоритм установки:

1. Сначала понадобится снять центральную панель, где располагается пара лампочек подсветки регулятора печи

Ведите рукой по проводам до того момента, как удастся нащупать разъем на два контакта, который пригодится в процессе подключения. К разъему впоследствии понадобится зафиксировать первый контакт на реле.
Возьмите первый провод, после чего соедините с разъемом печной подсветки, тогда как второй провод подключите к кнопке
Подведите провод к реле, благодаря чему удастся получить 12-вольтную цепь и контакт 85 (как показывает схема подключения противотуманных фар через реле приведённая ниже).
Контакт 87 потребуется протянуть к аккумулятору под педалями автомобиля. Также на данном этапе устанавливается предохранитель, рассчитанный на максимальный ток в 15 ампер. Старайтесь разместить предохранитель ближе к аккумулятору
Контакт 86 замыкается с кузовом автотранспорта.
К каждой фаре подводятся два провода (+ и -). Оба плюса, идущие от фар, нужно соединить, тогда как минус соединяется с кузовом. Плюс подключается к соответствующей клемме аккумулятора. Подведите его к реле таким образом, чтобы провода оказались незаметными, а затем соедините с разъемом, обозначенным на схеме цифрой 30.

После того как вам удалось подключить противотуманные фары, обязательно их протестируйте, проверьте работоспособность. Если фары не включаются — допущена ошибка.

Рекомендации по установке и требования к оборудованию

Осуществлять монтаж противотуманных фар необходимо согласно действующим Правилам дорожного движения. В ПДД прописаны пункты относительно того, как доукомплектовывать автомобиль противотуманками. Если вы не можете самостоятельно разобраться в установке противотуманных фар, имея схему и четкую последовательность, рекомендуем обратиться к компетентному специалисту. Так удастся сократить нервные клетки и личное время. Схема подключения противотуманок содержится на страницах ПДД.

Свет должен распространяться выше горизонтальной плоскости. Устанавливать фары следует в нижней области кузова, чтобы добиться сближения приборов с дорогой.

Устанавливая противотуманки в нижней части машины, позаботьтесь о сохранности фар, предотвращении ударов от палок, камней, нередко находящихся на дороге. Для этого воспользуйтесь специальными заглушками. Ухаживайте за противотуманными фарам, содержите их в чистоте, и тогда оборудование прослужит вам долгие годы.

Разновидности противотуманных фар

Выбор автомобильных запчастей, сейчас, просто переполнен моделями разных производителей. Чтобы купить на самом деле нужную вещь, не всегда можно положиться на рекомендации продавцов в магазине. Поэтому сначала нужно определить вид огней, который подойдет для установки.

• По типу излучателей противотуманки бывают: галогеновые, газоразрядные (ксенон), светодиодные и накаливания. Осветители для плохой погоды должны обеспечивать теплое желтоватое излучение не больше 2800 К. Такой свет имеет большую дальность луча при плохой видимости, чем яркий белый свет при той же мощности. Поэтому от ксенона лучше отказаться.
• Фары могут быть выполнены из прозрачного или желтоватого стекла, рифленого или гладкого.

На упаковке производитель указывает мощность лампы в Ваттах. Этот показатель говорит о величине энергопотребления, а не о яркости светового потока.

• Форма и габариты противотуманок на ваз 2110 тоже имеют значение. Огни должны максимально точно вставать в гнезда бампера машины.
• Часто дорогие излучатели больших брендов подделываются. Если вы не уверены в качестве, лучше купить недорогую запчасть.

Рекомендуем видео по теме:

Какие лампы установлены в птф Дастера

С завода устанавливаются галогенные лампы с цоколем H11 12v/55w. Как правило с завода устанавливаются лампы фирмы Philips, тип лампы long Life. То есть лампа h11 с увеличенным сроком службы.

Срок ее работы зависит от условий эксплуатации, при постоянно включенных противотуманных фарах около года.

Если же вы используете птф только в темное время суток или в условиях плохой видимости, «родные» лампы служат до 4 лет.

Какие лампы лучше установить

• PHILIPS H11-12-55 LONGLIFE ECO VISION P-12362LLECO
• BOSCH H11-12-55 Pure Light 1987302084
• OSRAM H11-12-55 O-64211
• МАЯК H11-12- 55 УЛЬТРА 82110UL
• KOITO H11-12-55 0110

Это стандартные галогенные лампы, от оригинальной до недорогой китайской. Если вам не хватает света, и хочется поставить лампы поярче, можно установить в птф Дастера лампы

• KOITO H11-12-55 Вт (100 Вт) Other Brand
• OSRAM H11-12-55 +110% NIGHT BREAKER UNLIMITED

Это лампы с увеличенной яркостью, которые будут намного лучше стандартных освещать дорогу. Их минусы высокая стоимость и сравнительно небольшой срок службы. Если вы используете птф как ходовые огни, тогда лучше установить светодиодные лампы.

• H11-12V/24V 4+1 диод SMD 5000K 11вт 520LM Xenite
• H8/H9/H11/H16-12/24V белая 7000-8000К Маяк

Эти лампы не будут освещать дорогу, но в качестве ДХО отлично подойдут и будут потреблять не более 5-10 Вт, по сравнению с обычными галогеновыми лампами потребляющими 110Вт.

Ознакомьтесь с нашей инструкцией по замене ламп в передних блок фарах (ближнего, дальнего света и габаритных огней) на Рено Дастер.

Помимо ламп, необходимо производить и замену свечей зажигания на Дастере, тут мы подробно описали как это сделать.

Не забывайте следить за состоянием передних тормозных колодок Дастера, они влияют на безопасность и торможение. Во время меняйте колодки.

Инструкция по самостоятельной замене ламп

Снимаем или выворачиваем правое колесо влево. Это необходимо чтобы добраться до пластиковой защиты.

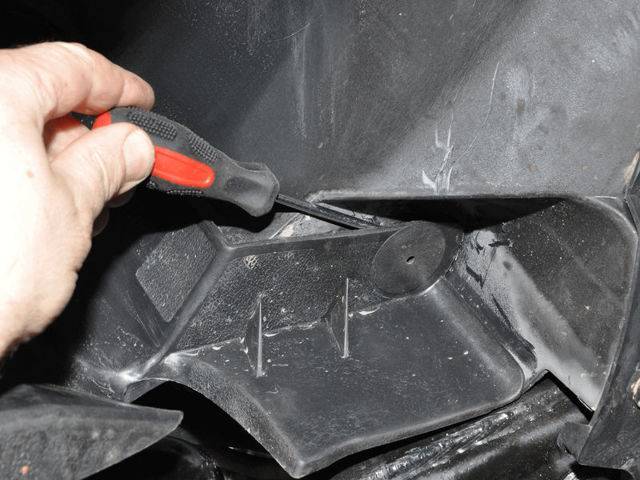

Аккуратно поддеваем отверткой клипсу и снимаем защиту.

Далее откручиваем верхнюю пластиковую гайку крепления грязезащитного щитка и вытаскиваем его из подкрылка.

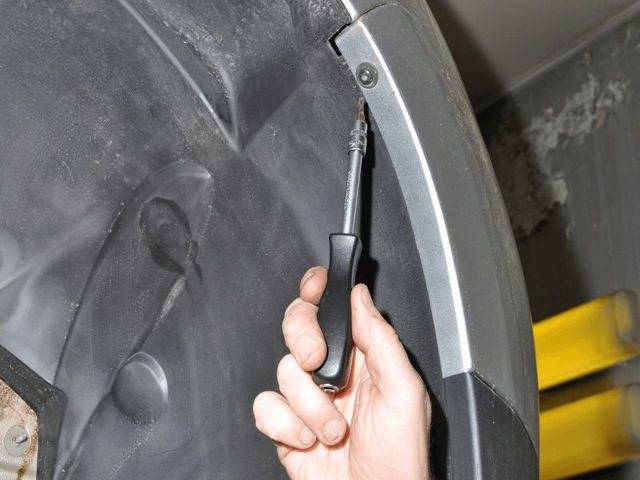

Теперь с помощью ключа Torx Т-20 необходимо открутить два самореза крепления защиты к нижней части бампера

И один саморез в арке колеса.

Отгибаем защиту и видим перед собой противотуманную фару

• Отжимаем и снимаем колодку идущую к лампе
• Берем лампу и поворачиваем на пол оборота против часовой стрелки.
• Устанавливаем лампу и производим сборку в обратной последовательности.

Как снять противотуманную фару

При необходимости замены самой птф, снять ее очень легко. Нам потребуется ключ Torx T-20 с помощью которого откручиваем два самореза крепления птф и снимаем ее.

Регулировка птф на Рено Дастер

После замены ламп или установки новых птф желательно проверить регулировку. Для этого в нижней части бампера есть специальное отверстие для регулировки.

С помощью отвертки откручиваем либо закручиваем регулировочный винт, регулирую световой пучок.

Какие птф установлены с завода на Renault Duster

Оригинальные противотуманные фары Valeo 261500097R. Левая и правая птф одинаковы. Это номер противотуманной фары без декоративной накладки, так как они продаются отдельно.

1. Правая накладка: 261A23831R, 263316044R
2. Левая накладка: 261A35148R, 263361007R
3. Если по каким либо причинам у вас вышла из строя проводка птф на Дастере, вот ее оригинальный артикул 240707566R

Что следует знать об оптике авто?

Автомобильная система освещения состоит из следующих осветительных приборов:

• головного света, включающего ближний и дальний свет;
• дневных ходовых огней (ДХО);
• передних и задних противотуманных фар;
• указателей поворотов и габаритных огней;
• стоп-сигналов и фонарей освещения заднего номера;
• освещение салона;
• подсветка приборов и т.д.

Фара ближнего света предназначены освещать дорогу на расстоянии 40-50 метров, дальнего – 100-130 метров, освещая светоотражающие объекты. Дальний свет более мощный и интенсивный. Габаритные огни позволяют оценить размеры машины. Поворотные фонари информируют других участников движения о намерениях водителя совершить маневр, а также выполняют функцию аварийного освещения.

ДХО улучшают видимость машины для других водителей в дневное время. У них более интенсивный и яркий свет, чем у габаритов. Требование по установке этого освещения появилось недавно, поэтому ДХО на Рено Дастер часто отсутствуют, их устанавливают самостоятельно.

ПТФ предназначены освещать дорожное полотно во время непогоды или при плохой видимости. От ПТФ исходит широкий луч света, усеченный сверху. Таким образом, световой луч не отражается от капель воды и не слепит водителя.

Основная функция фонарей заднего освещения – предупреждать водителей транспорта, движущегося позади, о маневрировании. Внутреннее освещение включает в себя освещение салона, приборной доски, фонари освещения моторного отсека и багажника, дверные габариты и т.д.

Параметры выбора

Для головного света могут использоваться 4 вида ламп:

• лампы накаливания
• галогенки;
• ксенон
• светодиоды.

Обычные лампочки и галогенные похожи конструкцией. Они все реже применяются, так как имеют небольшой срок годности. Основным их плюсом является низкая стоимость. Штатные лампочки в настоящее время меняют на ксенон и светодиоды.

Ксеноновые лампочки не боятся вибраций и ударов, обладают высокой интенсивностью, яркостью и долгим сроком эксплуатации. Главный их недостаток – высокая стоимость. Наиболее перспективными являются светодиоды.

Они имеют следующие преимущества:

• высокую яркость;
• низкое потребление энергии;
• высокую надежность;
• низкую температуру нагрева;
• долгий срок службы.

При выборе ламп следует учитывать такие факторы, как:

• надежность;
• яркость;
• интенсивность освещения;
• уровень комфортности;
• долговечность;
• эксплуатационные характеристики;
• температуру нагрева;
• производителя;
• стоимость;
• простота установки.

В противотуманках используются галогенки, но можно установить светодиоды, на которые нет ограничений, в отличие от ксенона. В ДХО устанавливают светодиодные огни, которые хорошо заметны в дневное время.

Особенности установки

В 90% случаев противотуманные фары устанавливают неподалеку от обычных фар, в передней части автомобиля. Установка фар сзади, во-первых, малофункциональна, а во-вторых, требует дополнительных финансовых затрат. Большая часть иномарок 2005 года выпуска и позднее имеет специально адаптированный разъем именно спереди, в то время как для установки противотуманных агрегатов в задней части авто потребуется приобрести необходимую консоль.

Самый быстрый вариант, как установить противотуманные фары на автомобиль – прикрепить их в специальный разъем – отделение на бампере, спроектированное исключительно для этой возможности. Если подобрать оригинальные модели фар, изготовленные на заводе фирмы-производителя транспортного средства, установка противотуманных фар займет всего 15 минут.

При отсутствии соответствующего разъема на бампере требуется приобрести дополнительные крепления. В частности, необязательно устанавливать фары исключительно снизу: световые элементы могут располагаться в верхней части машины, что никак не повлияет на их прямые функции и не запрещено законом.

В штатный проем

Как правильно установить противотуманные фары в штатный проем:

 Поднять автомобиль на 15-20 см с помощью подъемного механизма.

 Отпустить (снять) защиту на бампере.

 Снять защитные фиксаторы на бамперных заглушках.

 Поместить фару в соответствии с направляющими линиями, скрепить саморезами.

 Подключить электропроводку.

Если фары оригинальные, то процесс занимает не более 15 минут. При использовании неподходящих креплений или фар, например, китайских аналогов, потребуется больше времени, чтобы обеспечить совместимость деталей.

С помощью консоли (кронштейна)

Кронштейн (или консоль) представляет собой элементы для установки различных деталей на горизонтальной поверхности. Например, противотуманной фары на бампере автомобиля или верхней части кузова.

Обычно кронштейн используется на авто, у которых нет специальной выемки для установки противотуманных фар. Таким образом, дополнительное освещение может устанавливаться не только по бокам (классическая установка, обычно используемая большинством компаний на заводе-изготовителе), но и в центральной части бампера.

Как установить противотуманные фары с помощью дополнительных конструкций:

 Прикрепить кронштейны с помощью саморезов или болтов. Обычно на бампере есть множество отверстий, которые могут быть использованы для размещения дополнительных конструкций, в том числе консоли.

 Прикрутить противотуманные фары к кронштейну. Для этого лучше использовать болты.

 Подключить проводку.

В зависимости от сложности конструкции, установка противотуманных фар с использованием консоли занимает около 20-30 минут. Здесь основную роль играет выбор крепежного элемента: рекомендуется выбирать подходящий по стилю авто материал и цвет консоли. При этом выбранный элемент должен быть довольно крепким: в процессе движения со скоростью 80 км/ч и выше слабо закрепленные кронштейны могут расшатываться, что впоследствии приведет к возможной утере «противотуманки» или повреждению отдельных элементов.

С реконструкцией бампера

Самый кардинальный и наиболее затратный способ установки противотуманных фар связан с заменой бампера. Фактически это полноценный рестайлинг авто, так как замена бампера с одновременной установкой противотуманных фар меняет не только внешний вид машины, но и технические характеристики (улучшает видимость, маневренность и т.д.).

Инструкция – как установить противотуманные фары с демонтажем старого бампера:

 Снять старый бампер.

 Отмерить расстояние, на котором будет располагаться новое освещение.

 Нарисовать макет выемки под противотуманные фары.

 Просверлить отверстия и обработать края бампера пилкой. Самые мелкие элементы бампера удаляются с помощью обычного канцелярского ножа (для бумаги).

 Просверлить отверстия для крепежных элементов (болтов, саморезов).

 Вставить противотуманные фары в специально проделанные выемки. Закрепить их болтами или саморезами.

 Установить защитную накладку, которая идет в комплекте с фарами и размещается в верхней части. Не требует новых отверстий.

 Настроить фару. Ключ для вкручивания элемента и его подгонки входит в стандартный заводской комплект противотуманных фар.

 Настроить электропроводку.

 Установить бампер на авто.

Время установки противотуманных фар таким способом обычно составляет около 2 часов. Самый длительный этап связан с созданием отверстий для фар, а также демонтажем-установкой самого бампера на автомобиль. При наличии определенных навыков в ремонте можно установить всю конструкцию за час.

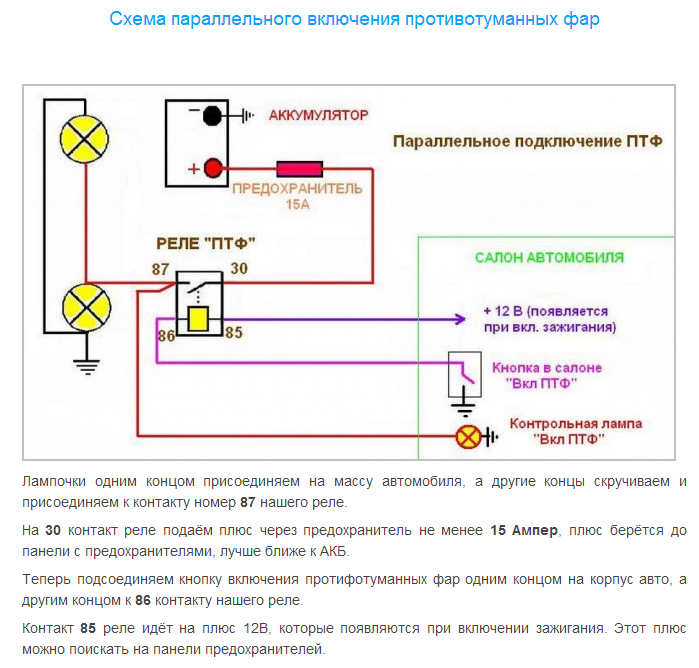

Схема подключения противотуманок через реле

Перед началом монтажа необходимо определиться со схемой включения:

Автономная, противотуманки будут включаться независимо, правда тогда фары могут посадить аккумулятор полностью, что сопряжено с проблемами. Подключение происходит к плюсу габаритов или проводу зажигания +ACC

Смотрите в видео ниже, как правильно подключить реле.

С зажиганием, в этом случае без заведенного двигателя не включить противотуманные фары, обычно используется плюс с замка зажигания или IGN2, который лучше всего искать с помощью вольтметра, так как если использовать ламповый пробник, есть вероятность повреждения электроники автомобиля.

Чтобы подключить противотуманки через реле не обязательно разбирать половину кузова. Основная часть работ проводится в салоне, где необходимо обеспечить доступ к электрике автомобиля, сняв часть передней панели.

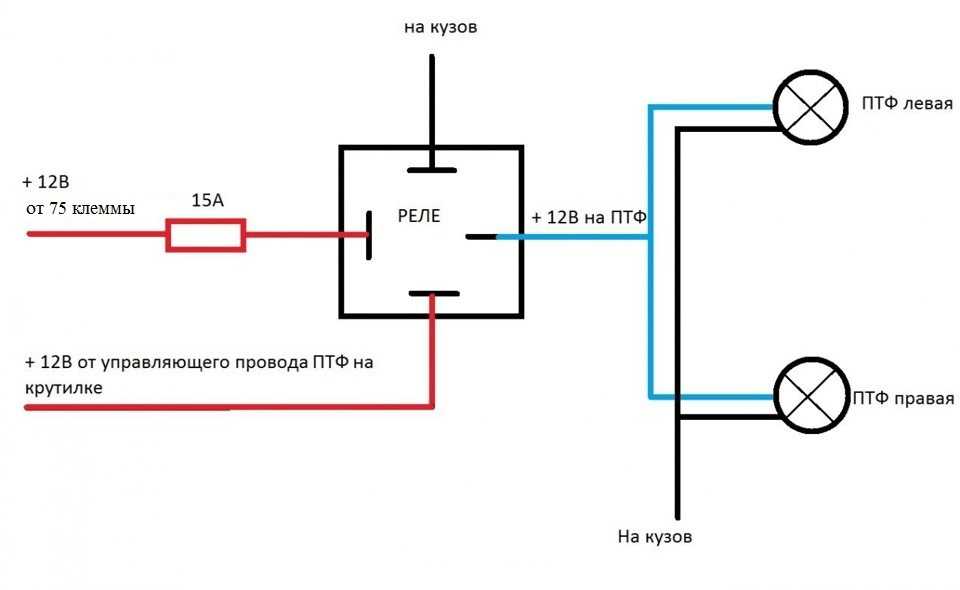

Роль реле

Реле необходимо для снижения тока в проводах, питающих противотуманные фары, во избежание их расплавления. Оно имеет 4 контакта, два коммутирующих и два управляющих, иногда используют пятиконтактное устройство. Обмотка возбуждения должна иметь сопротивление не менее 70 Ом, при меньшем значении возможно превышение тока и выход из строя предохранителя. Сила тока реле составляет 30 А, возможно использовать и 70. Подключение контактов происходит по следующей схеме:

• 1-ый коммутирующий — блок предохранителей;
• 2-ой коммутирующий – противотуманки;
• 1-ый управляющий — кнопка включения/выключения;
• 2-ой управляющий – масса.

Предохранители

После выполнения подключения проводов к реле с помощью клеммников следуют установить предохранители, которые служат для защиты цепи от короткого замыкания. Предохранитель на 15 А необходимо установить в блоке предохранителей и через него запитать цепь от батареи. Если нет возможности такой установки, предохранитель следует установить отдельно, как можно ближе к аккумуляторной батарее.

Как подключить кнопку включения?

Кнопка включения выключения должна быть запитана любого провода 12 В. В зависимости от предпочтений это могут быть не только управляющие провода от зажигания, но и любой другой источник. Чаще всего его прицепляют к габаритным огням.

Подключение самих фар не отличается сложностью. Красный провод – плюс, подключается к реле, а черный – масса, к корпусу автомобиля.

Проверив правильность подключения противотуманок через реле, можно закончить работы по монтажу противотуманных фар.
