Правильная установка
Как мы рассмотрели, видеорегистратор фиксирует и запоминает все, что попадает в поле зрения камеры. Значит, необходимо выбрать место с наилучшим обзором. Специалисты рекомендуют несколько вариантов:
- За зеркалом заднего вида.
- На торпедо.
- На лобовом стекле сбоку.
Главный критерий выбора: удобство водителя и хороший обзор для камеры. Прибор и его провод не должны мешать во время движения. А теперь приступайте к монтажу. Начните с инструкции, в ней описана последовательность всех работ и советы по настройке.

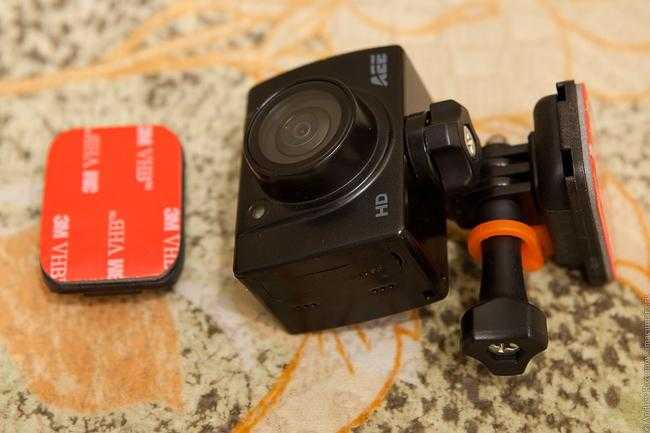

Есть разные виды крепления, но обычно они вполне удобные и несложные. Любой автолюбитель может сам справиться со всеми работами. В комплект входят необходимые запчасти: прибор, крепление, провода, соединительные разъемы и кронштейн с шарнирами.
В комплекте должно идти все, что необходимо для крепления
Ну а дальше следуем инструкции.

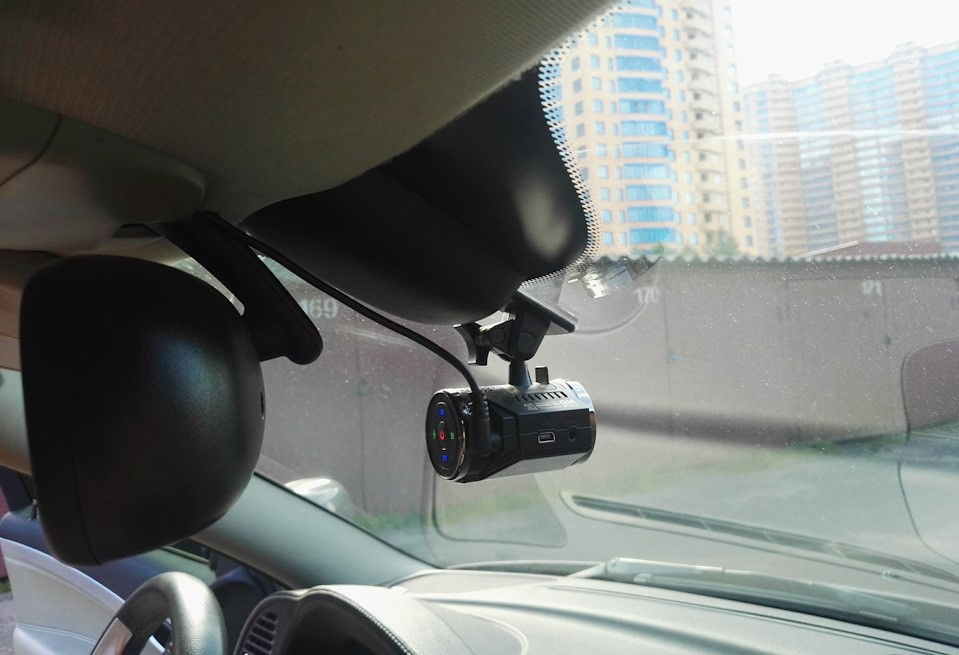

- Если вы решили «спрятать» прибор за зеркалом заднего вида, то лучше использоваться присоску, это дает возможность сделать место крепления более надежным.
- Обработайте выбранное место любым обезжиривателем. Для этих целей может пригодиться «Мистер Мускул» или другое подобное средство. Обязательно необходимо произвести такую манипуляцию, если вы крепите присоску на стекле. Благодаря такой обработке достигается плотное соединение поверхностей.
- К чистой сухой поверхности плотно прижмите присоску крепления. Старайтесь делать это равномерно. Если вам неудобно, снимите зеркало.
- Способ удобный и неплохой, но возникает небольшая проблема. Если ваш автомобиль часто «ночует» на неохраняемой стоянке, гаджет сложно будет каждый раз снимать. В этом случае можно присоску закрепить на лобовом стекле с правой стороны. Тогда он не будет мешать ни водителю, ни пассажиру, занимая меньшую площадь. А во время холодов его можно будет забирать в теплое помещение.
Мы сразу рассмотрим второй способ крепления видеорегистраторов, он более универсальный. Правильно крепление производится с помощью специального крепежа, который имеет двухсторонний надежный скотч. В этом случае также необходимо, чтобы основание было чистым. Снимите защитную пленку и плотно прижмите кронштейн к выбранной поверхности. Благодаря такому приспособлению вам проще будет снимать камеру во время стоянки. Удобные ушки хорошо и надежно держат прибор во время движения, и в то же время он не зафиксирован «намертво», как в первом случае.
Поговорим о креплении на торпедо. Этот способ также приемлем. Правда, вам необходимо будет отрегулировать правильный угол съемки. Некоторые автолюбители выбирают такой вариант, если хотят зафиксировать разговор с работником ГИБДД. В этом случае можно просто и незаметно его развернуть в нужном ракурсе. Также удобно делать съемки внутри салона. По сути видеорегистратор находится под рукой у водителя или пассажира, и его несложно снять с крепежа, даже если он установлен на присоску.
Но правильно закрепить видеорегистратор мало. Как вы понимаете, без электропитания работать он «категорически» отказывается. Значит необходимо решить, каким образом будет произведено подключение. Самый распространенный и простой способ от прикуривателя. Опять нам придется решать, куда девать провода? Даже если вы присоску крепления правильно закрепили на торпедо, не думаем, что вашему пассажиру будет удобно сидеть на переднем сидении с «гирляндой» под ногами.
Поэтому необходимо продумать, куда лучше всего спрятать провод. Есть несколько вариантов: убрать за обшивку салона либо аккуратно закрепить специальным скотчем над стеклом или под приборной панелью. Вот, в принципе и все, можно вставлять штекер в прикуриватель и спокойно пользоваться прибором.
Видеорегистратор можно закрепить непосредственно на лобовое стекло
Но в этом случае прикуриватель будет постоянно занят, и если вы пользуетесь им по прямому назначению или время от времени заряжаете мобильные устройства, то некоторый дискомфорт вполне может появиться. В этом случае придется немного переделать блок питания. Выбрасывать его ни в коем случае нельзя. Но для этих работ необходимы определенные навыки. Если вы не обладаете талантами автоэлектрика, лучше обратитесь к специалисту. С электрической системой автомобиля экспериментировать не стоит.
Подключение регистратора куда
Всего существует 5 вариантов подключения этого прибора. Производители однозначно рекомендуют и настаивают на подключении через прикуриватель. На практике это реализовать очень сложно – прикуриватель традиционно зарезервирован за зарядными устройствами для телефонов, навигаторов или еще каких-то технологий. А установка многогнездного переходника ведет к повышенной нагрузке на системы автомобиля, что крайне нежелательно по безопасности и гарантийным условиям. Еще один минус такого способа – он работает исключительно при включенном зажигании.
Современные видеорегистраторы имеют как правило короткий провод. Главное условие при выборе места присоединения – оно должно быть максимально близко к месту установки. Для верхней части идеальное место подсоединения – потолочный плафон. Если же видеорегистратор располагается в нижней части лобового стекла или на передней панели, вариантов больше – вход магнитофона, прямое подсоединение к аккумулятору или зажигание транспортного средства. Рассмотрим их детальнее. Описанная процедура в каждом случае предполагает, что видеорегистратор уже установлен, если не оговорено иное.
Верхний плафон
- Демонтировать часть обивки потолка транспортного средства.
- Протянуть провода от места установки к плафону. Спрятать их за обшивкой.
- Снять потолочный плафон, согласно инструкции в книге по эксплуатации автомобиля. В зависимости от конструкции отсоединить светильник от питания возможно без лишних усилий или воспользоваться инструментом.
- С помощью тестера определить провода, которые получают питание постоянно. Для лучшего результата проверку проводить при закрытых дверях. Он же определяет полярность контактов, к которым идет присоединение регистратора. Осуществить припайку с соблюдением полярности.
- Теперь пришло время использовать переходник на 5 вольт. Приобрести его можно в автомагазине или использовать питания для прикуривателя. Проводки адаптера или блока питания необходимо подсоединить к регистратору и замотать изолентой.
- Завершить обзор проверкой работоспособности, спрятать провода в нишу и собрать светильник.

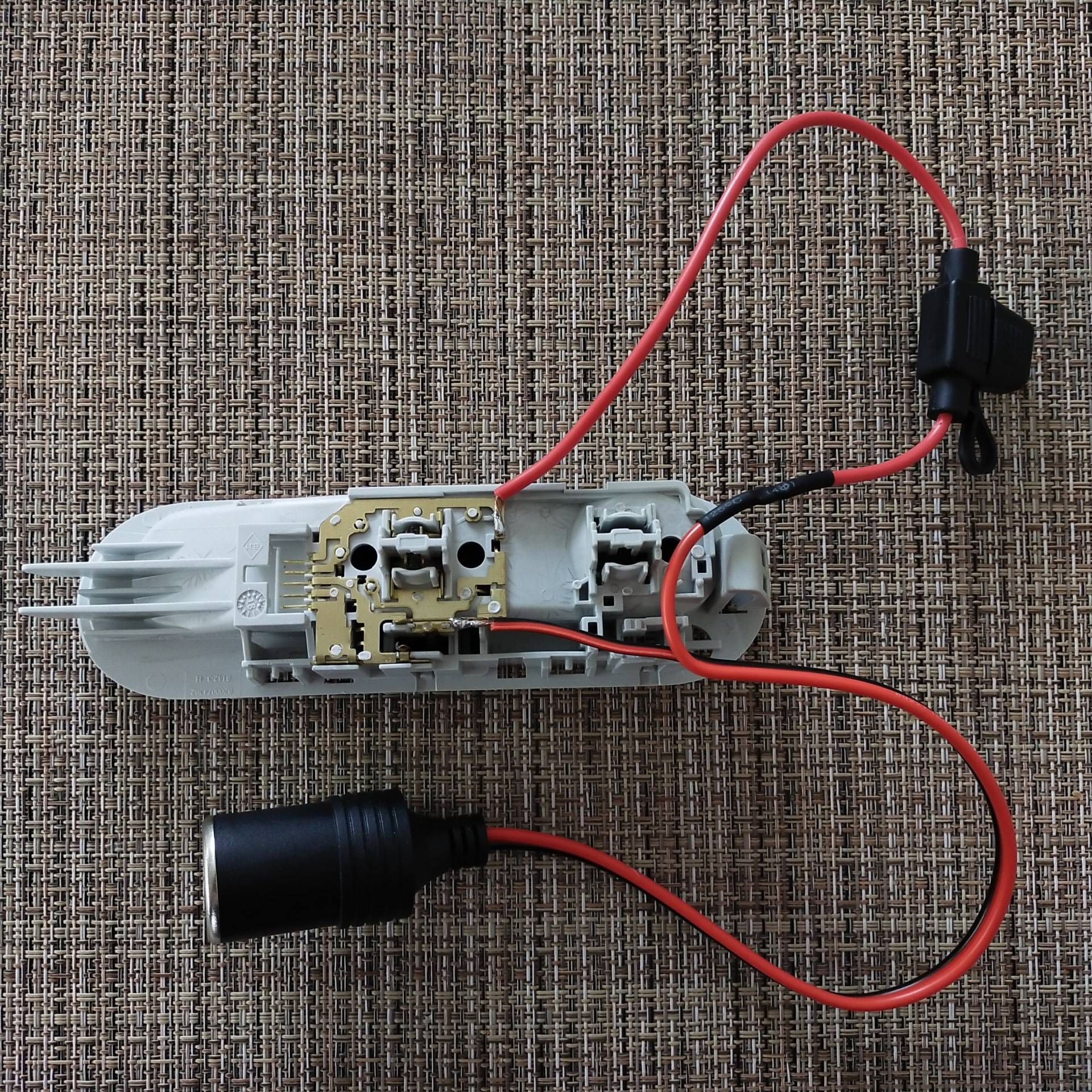

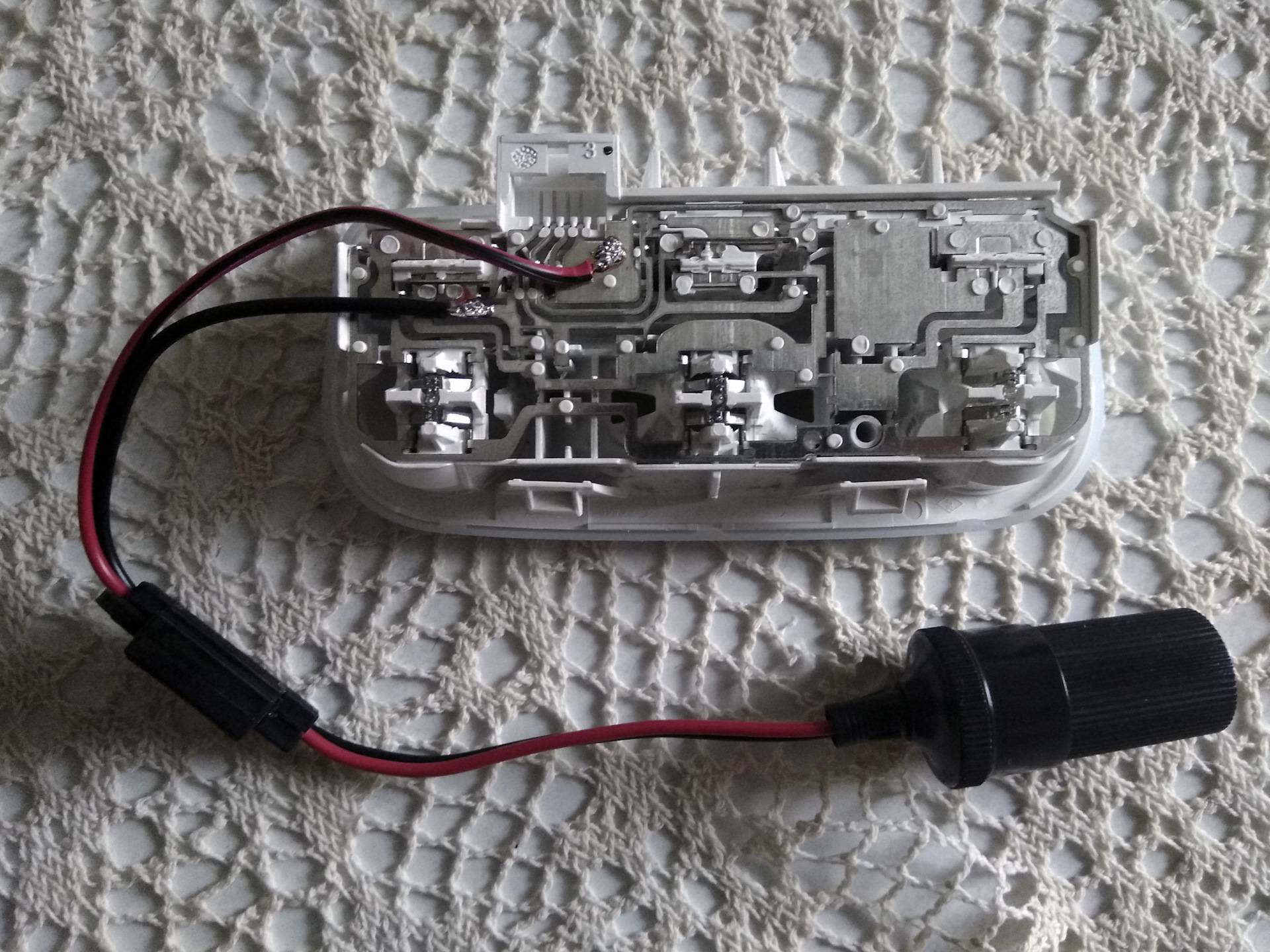

Подключение видеорегистратора к плафону
Питание автомагнитола
Самый удобный и быстрый способ. Магнитола питается также напряжением 5 ампер, поэтому переходников не нужно. Достаточно лишь подсоединить проводку видеорегистратора к оранжевому кабелю питания аудиосистемы.
Прямое подключение к аккумулятору
Один из достаточно сложных, но надежных способов. Нагрузка на аккумулятор будет незначительной. Но здесь не обойтись без переходника или комбинации с мультипортовым пуско-зарядным устройством. Также понадобится предохранитель с силой тока на 15 А.
Подключение осуществляется через моторный отсек – либо напрямую с задействованием дополнительного предохранителя, либо через монтажный блок, где есть резервные элементы питания. Плюсовой контакт нужно запитать от аккумулятора, а минусовый – к любому свободному проводу такой же полярности.
Использование дополнительных проводов для подключения
Зажигание
Этот способ наименее распространенный наряду с прикуривателем – на стоянке с отключенным двигателем такой видеорегистратор работать не будет. Провода к прибору могут тянуться по верху или низу лобового стекла транспортного средства. К системе зажигания нужно подключить исключительно положительный провод, а отрицательный контакт – к проводке машины.
Communities › renault dacia logan club › blog › подключение видеорегистратора.
Всем добра!Друзья, подскажите или укажите как подключить видеорегистратор что бы не было видно провода.Я находил в нашем сообществе но не сохранил.Заранее огромное спасибо!
Если рег с аккумулятором то от плафона подсветки салона
У меня от плафона запитан регистратор.В бортовике можешь глянуть. По мне, так самый простой способ подключения.
У меня подключено к плафону освещения салона. Провода не видны. Доступ нормальный, розетка влезает под обшивку без проблем.
В бортовике нет? Дак плафон всегда под током-получается надо выключатель?
В том то и дело что при этом варианте получается что обесточивание плафона происходит автоматически самим автомобилем после выкл зажигания через 30 мин.
Не знал, а это тема-только паять надо!Подумаю, если лучше не найду-подключусь от плафона.
В том то и дело что при этом варианте получается что обесточивание плафона происходит автоматически самим автомобилем после выкл зажигания через 30 мин.
30 минут! Проделай эксперимент. Включи свет в салоне, заглуши двигатель и вынь ключ из замка зажигания и засекай время. Ровно через 30 минут свет погаснет в салоне.
В бортовике нет? Дак плафон всегда под током-получается надо выключатель?
Схемы нет. У меня на две кнопки светильник, я вытащил с одной стороны лампу и через освободившейся выключатель установил. Теперь кнопкой можно включать и выключить, а забыл не страшно, через пол часа погаснет сам.

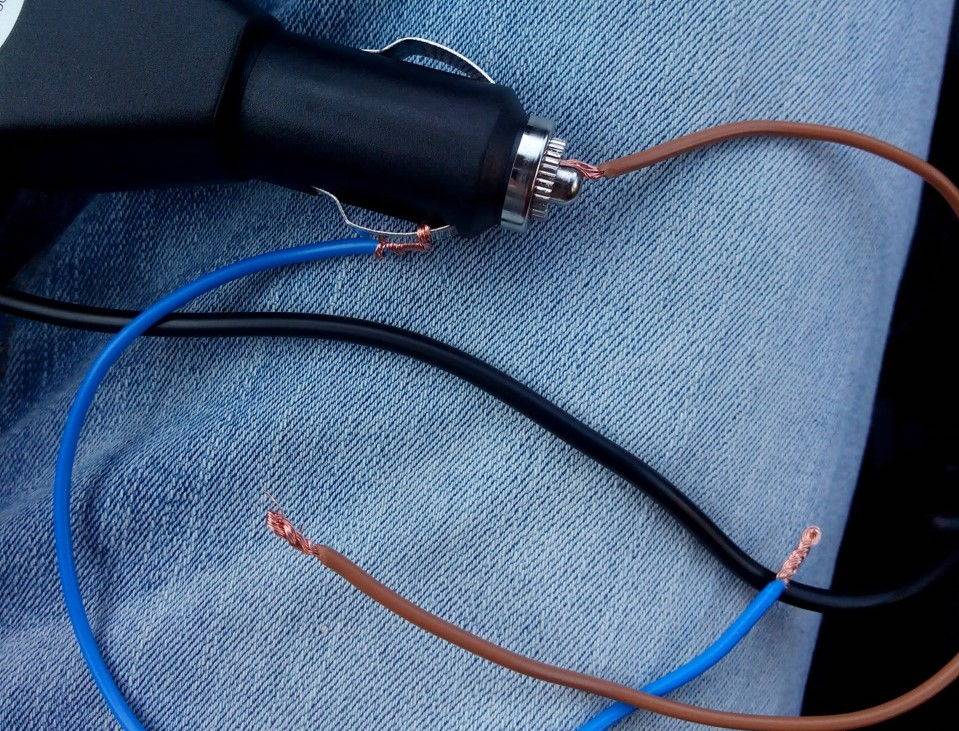

Да забыл, регистратор подключайте только через родной адаптер так, как в сети 12 вольт, а у регистратора 5,5. Может сгореть.
Я так и хотел, припаяться прямо к адаптеру
А я питалово брал с щитка предохранителей что с лева в приборной панели, там же спрятал и сам адаптер от регистратора. Провод протащил по стойке и далее под потолком возле лобовика и выпустил его над зеркалом заднего вида. Регистратор висит под зеркалом заднего вида На работу ушло полчаса.
Спасибо! В бортовике есть?
Самого процесса инсталяции в БЖ нету. Результат залил вот i-fotki.info/19/cbf52d9e3…7c1a922209426558.jpg.htmlЕсли нужно могу сфоткать.
Спасибо! В бортовике есть?
Кстати хочу добавить. Что сначала сделал так чтобы от вкл зажигания включался автоматически регистратор и сам же выкл после выкл зажигания. Но после одного проишествия, переделал и теперь регистратор не выключаю совсем, даже когда на стоянке. Если в гараж ставлю то просто проводок из регика вытаскиваю и все.

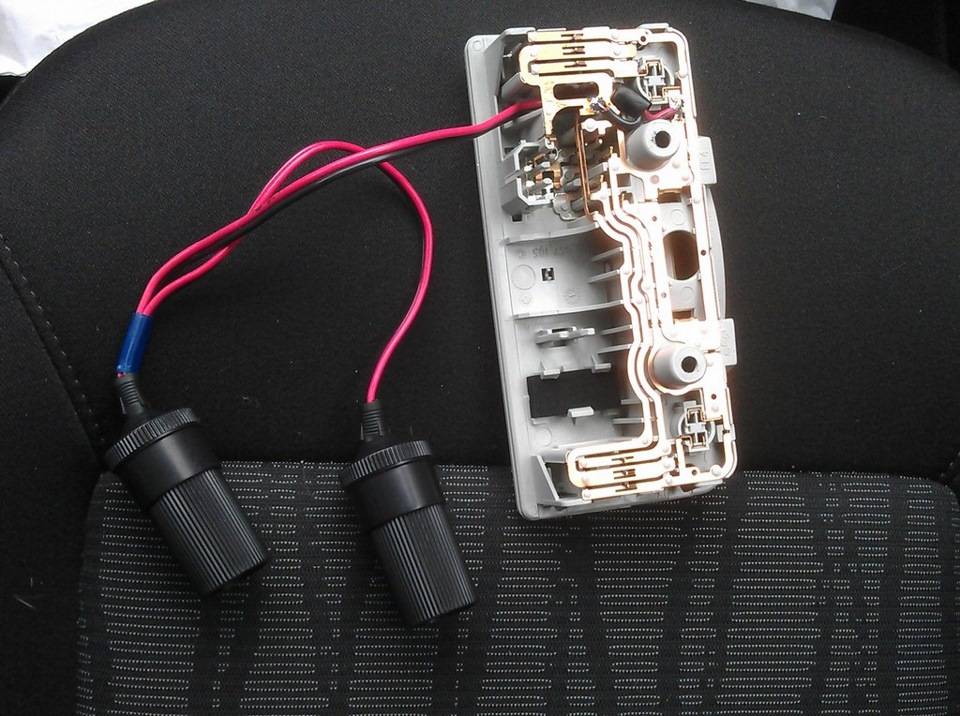

Я покупал Двойник с двумя usb и двумя прикуривателями, отрезал провода и подключал их напрямую под бороду к прикуривателю, сам двойник убрал в бордачек и провода кинул через отверстие подсветки бардачка.От регистратора провода тянул по правой стойке под обшивкой затягивал под торпеду и через подсветку бордачка к двойнику, ну а сверху под обшивкой крыши и в стойку.
Источник
Где установить видеорегистратор
Ещё один важный момент — местоположение. Поскольку в машине пространство ограничено, существует всего несколько мест для камеры:
- Лобовое стекло. Наиболее удобный способ размещения. В этом случае отлично справляется со своей задачей кронштейн в виде присоски, который и крепится к стеклу. Хорошо, если устройство лёгкое и ему хватит одной присоски. Тогда есть возможность прицепить его на любую часть, но наиболее подходящее место находится возле зеркала заднего вида, то есть по class=»aligncenter» width=»650″ height=»433″ Лучшие места для установки видеорегисстратора на лобовом стекле: 1, 3, 5, 6 и 8. Места, отмеченные красным, не рекомендованы для установки видеорегистратора.
- Передняя панель. Тоже неплохой вариант. Здесь видеорегистратор можно закрепить как на присоске, так и при помощи шурупов или болтов.
Расположение видеорегистратора на передней панели
На самом деле, есть множество мест, где можно установить записывающее устройство. Это может быть и крыша, и само зеркало, и панель. Главное, чтобы был правильный ракурс и надёжное крепление. Также нужно учитывать, что практически в любом автомобиле есть подушки безопасности. Они встроены как раз в переднюю панель. При срабатывании они могут выломать регистратор, вследствие чего он повредит пассажира и водителя спереди. К этому моменту нужно внимательно относиться при установке!
Камера заднего вида Лада Калина (Lada Kalina седан, хэтчбэк, универсал)
Камера заднего вида Лада Калина (Lada Kalina седан, хэтчбэк, универсал)
Камера заднего вида для автомобиля Лада Калина (Lada Kalina седан, хэтчбэк, универсал) устанавливается вместо штатного плафона освещения номерного знака. Камера имеет широкоугольный объектив (170 градусов), который обеспечивает максимальный угол обзора. Высококачественная CCD матрица обеспечивает хорошее качество изображения даже в пасмурную погоду или ночью. Парковочные линии позволят припарковаться даже в самом маленьком закутке и станут незаменимым помощником как для новичков, так и для опытных водителей. Камера станет отличной заменой традиционному парктронику или станет хорошим дополнением к нему. Она позволит избежать повреждения вашего или чужого автомобиля, наезда на детей или животных, а также наезда на другие препятствия. Камера заднего вида устанавливается в штатное место подсветки Лада Калина (Lada Kalina седан, хэтчбэк, универсал), дополнительных отверстий сверлить не требуется. Гарантия на камеру составляет 1 год, и она может быть установлена на новые гарантийные автомобили, так как имеет необходимые сертификаты. Изображение можно выводить на любой монитор, штатный или дополнительный.
Технические характеристики камер
| Светочувствительная матрица | Цветная CCD |
| Влагозащита и защита от пыли | IP 67 |
| Видеосистема | NTSC |
| Разрешение | 480 ТВЛ |
| Угол обзора | 1700 |
| Мин. освещенность | 0,01 лк |
| Напряжение питания | 12В |
| Диапазон рабочих температур | -300C до +700C |
| Производитель | ParkCam |
| Парковочные линии | есть |
Камера заднего вида Лада Калина (Lada Kalina седан, хэтчбэк, универсал)
Камера заднего вида для автомобиля Лада Калина (Lada Kalina седан, хэтчбэк, универсал) устанавливается вместо штатного плафона освещения номерного знака. Камера имеет широкоугольный объектив (170 градусов), который обеспечивает максимальный угол обзора. Высококачественная CCD матрица обеспечивает хорошее качество изображения даже в пасмурную погоду или ночью. Парковочные линии позволят припарковаться даже в самом маленьком закутке и станут незаменимым помощником как для новичков, так и для опытных водителей. Камера станет отличной заменой традиционному парктронику или станет хорошим дополнением к нему. Она позволит избежать повреждения вашего или чужого автомобиля, наезда на детей или животных, а также наезда на другие препятствия. Камера заднего вида устанавливается в штатное место подсветки Лада Калина (Lada Kalina седан, хэтчбэк, универсал), дополнительных отверстий сверлить не требуется. Гарантия на камеру составляет 1 год, и она может быть установлена на новые гарантийные автомобили, так как имеет необходимые сертификаты. Изображение можно выводить на любой монитор, штатный или дополнительный.
Способы подключения видеорегистратора
Подключение видеорегистратора к плафону освещения
Данный метод подключения регистраторов нашел самое большое распространение среди автолюбителей. Ведь в большинстве моделей автомобилей он достаточно прост, позволяет максимально скрыть все провода, обеспечивает должную надежность питания девайса и одинаков практически для всех моделей автомобилей.
Благодаря этому именно его мы рассмотрим в первую очередь:
- Перед тем, как подключить видеорегистратор к плафону освещения, нам предстоит выполнить прокладку провода. Делать мы это будем под обшивкой салона, поэтому у большинства моделей автомобилей вам понадобиться кроме плафона освещения снять солнцезащитные козырьки.
- Следующим этапом подключения является определение необходимых нам клемм или проводов, к которым предстоит подключение. Нам необходимо найти соответственно «плюс» и «минус». Делаем это при помощи обычного тестера.

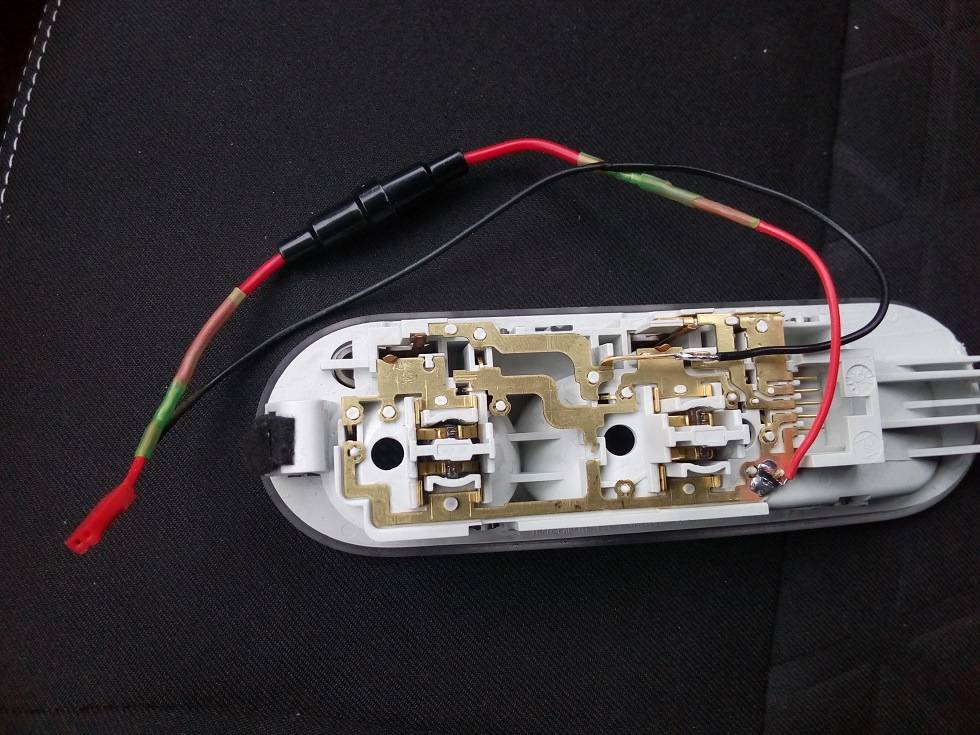

На фото указано, как должны подключаться провода
Определившись с нужными проводами на плафоне освещения, убедитесь, что напряжение на них присутствует постоянно. Дело в том, что на некоторые из подходящих к плафону проводов напряжение подается только при открытии дверей
Очень важно не подключиться именно к ним.
Окончательно определившись с необходимыми проводами, делаем надрез на изоляции и подключаем к ним питание регистратора. После выполнения этого провода следует качественно заизолировать
В некоторых моделях автомобилей имеется возможность подключиться к клеммам плафона. Поэтому выполняем подключение, исходя из удобства и рациональности.

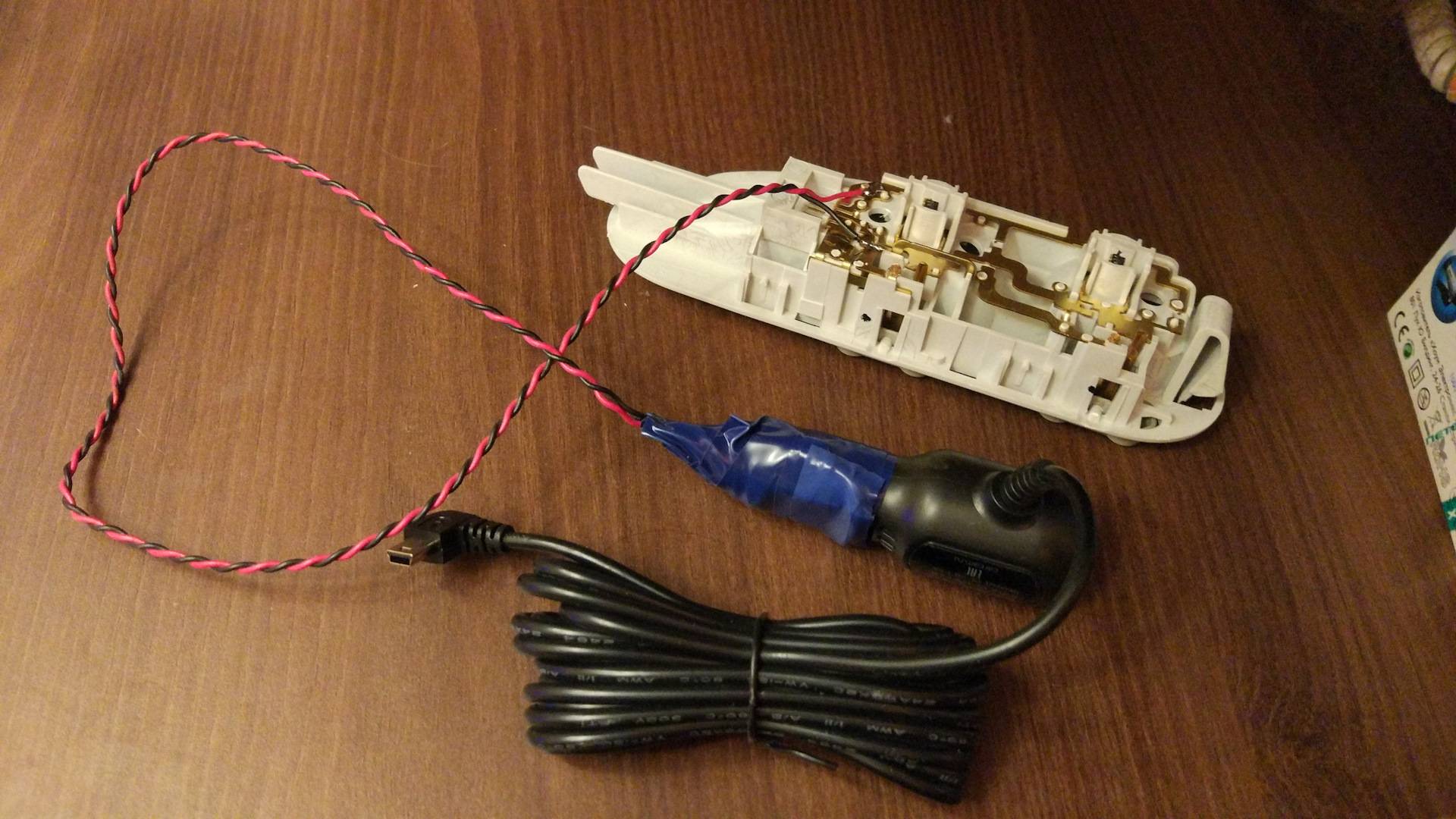

Вариант подключения к плафону освещения
На последнем этапе подключения аккуратно укладываем проводку полностью, исключая перегибы. Устанавливаем на место плафон освещения и солнцезащитный козырек, и вообще приводим салон в надлежащее состояние.
Подключение регистратора к системе зажигания
Но не только к плафону освещения подключение регистратора возможно на данный момент.
Кроме того достаточно широко применяется подключение к системе зажигания. Это позволяет видео регистратору включаться в работу в момент поворота ключа зажигания. Но на пути этого метода есть огромный недостаток — полное отсутствие универсальности для разных моделей автомобилей.
Итак:
- Если вы решили подключить регистратор к системе зажигания своими руками, то, прежде всего, следует проложить провод. Делать это проще всего вдоль лобового стекла с левой стороны машины.
- После прокладки провода вам следует отыскать на замке зажигания клемму «+», на которой появляется напряжение после поворота ключа. Для каждого автомобиля это могут быть разные клеммы, и поэтому определять необходимую вам придется методом «научного тыка».
- «Массу» можно подключить непосредственно к корпусу автомобиля в любом удобном для вас месте. Некоторые используют для подключения «-» контакты автомагнитолы.
Подключение регистратора к системе зажигания
Выполнив подключение, проверяем работоспособность нашего регистратора и качество видео, качественно изолируем места подключения и восстанавливаем нарушенную обшивку автомобиля.
Другие способы подключения видеорегистратора
Кроме описанных выше существуют и другие альтернативные способы подключения регистратора. Прежде всего, это использование специального раздвоителя прикуривателя.
Цена на данный девайс не так высока, но он позволяет достаточно просто решить проблему подключения к электросети автомобиля разных устройств. Хотя многие отмечают низкое качество таких раздвоителей, представленных на рынке.

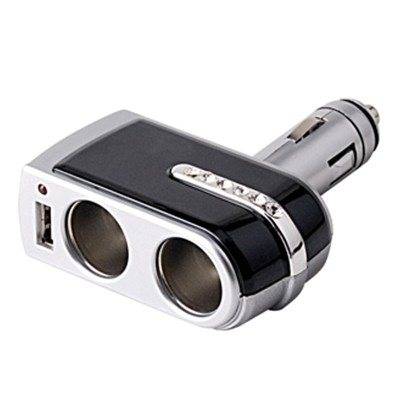

Раздвоитель прикуривателя
Еще одним вариантом решения проблемы наша инструкция считает использование специальных раздвоителей в блоке предохранителей. Данное устройство устанавливается на клемму одного из предохранителей и позволяет подключать сразу несколько дополнительных устройств.
Здесь достаточно важно установить данный раздвоитель после предохранителя, дабы он мог выполнять защитные функции и для вновь подключенных устройств. При этом мощность этих устройств не должна быть очень высока
Полезные советы и меры предосторожности
Обязательно обесточьте бортовую сеть перед началом работ по подключение видеорегистратора – просто снимите с аккумулятора клемму. Также стоит придерживаться рекомендаций по монтажу и дальнейшей эксплуатации.
- Надежно изолируйте соединения.
- Подавайте питание посредством предохранителя.
- Сначала проверьте, насколько правильно выполнены все соединения, только потом прикрепите клемму на аккумулятор.
- Строго соблюдайте полярность при подключении гаджета.
- Следите за тем, чтобы внутрь корпуса не попадала влага, в противном случае питание должно быть отключено.
- Позаботьтесь о приобретении карты памяти, объёма которой будет достаточно.
- Всегда забирайте девайс с собой, если автомобиль долго не эксплуатируется. Крепление тоже лучше не оставлять, в противном случае вор его заметит и решит, что стоит поискать остальное в вещевом ящичке.
- Немедленно отключайте видеорегистратор, если почувствовали в салоне дым или странный запах, в противном случае возможно внезапное возгорание.
- Включайте запись сразу после того, как сели за руль, поскольку непредвиденные обстоятельства не зря называют именно так. Происшествие на дороге может произойти в любой момент.
- Если регистратор вышел из строя, можете избавить себя от попыток отремонтировать гаджет, поскольку внутри него нет ничего, что рядовой пользователь мог бы починить самостоятельно. Обратитесь в сервис.
О том, как подключить светодиодную ленту на автомобиль, вы сможете прочитать в подробной статье нашего специалиста.
Меры безопасности
Есть несколько обязательных условий эксплуатации видеорегистратора, которые водителю придётся неукоснительно соблюдать.
- при установке регистратора и в процессе его эксплуатации следует тщательно избегать попадания влаги внутрь корпуса (этот совет особенно актуален зимой, когда в салоне образуется конденсат). Если вода всё-таки попала в устройство, следует немедленно отключить питание;
- если после подключения регистратора в салоне появился странный запах или дым, устройство необходимо срочно отключить, поскольку дальнейшая эксплуатация может привести к возгоранию;
- если регистратор вышел из строя из-за неправильного подключения или в результате падения, его не стоит пытаться ремонтировать самостоятельно. В нём просто нет частей, которые мог бы починить рядовой пользователь. Всё, что может сделать владелец — отнести устройство в сервис, к квалифицированным специалистам.
Итак, подключить видеорегистратор несложно. Для этого не нужны сложные схемы и глубокие познания в электротехнике. Всё, что для этого требуется — терпение и умение пользоваться паяльником.
Подключение регистратора к осветительному плафону и стоимость услуг по установке
Для выполнения самостоятельного монтажа, подсоединения и настройки видеорегистрирующего прибора, требуются определенные технические и электромеханические знания. Не каждый водитель или владелец транспортного средства умеет работать с проводкой. Во избежание наступления негативных последствий лучше всего обращаться за помощью в специальные станции технического обслуживания автомобилей или сервисы. Любая фирма, которая предоставляет услуги по установке и настройке устройств видеорегистрации, должна иметь соответствующий сертификат.
Определить точную стоимость предоставления монтажных и настроечных услуг невозможно, поскольку цену образует ряд факторов, например, тип оборудования, количество видеокамер, марка автомобиля и т. п. Средняя цена монтажа и подключения видеорегистратора в автомобиле составляет 1500 рублей. Как показывает практика, такая цена устанавливается на подсоединение регистрирующего прибора с одной встроенной камерой, скрытой прокладкой соединительных линий (под обшивкой). При подключении видеорегистратора к бортовой сети машины, а также установке дополнительного оборудования (GPS-модуля, выносных видеокамер), цена варьируется от 2000 до 5000 рублей.
На видео – работа видеорегистратора, подключенного к плафону.
Установка и соединение с источником электропитания видеорегистрирующих устройств на профессиональном уровне стоит от 9000 до 30000 рублей. В стоимость подключения и монтажа входят:
- Установка отдельных фиксирующих модулей;
- Организация дистанционного управления и просмотра видеоинформации;
- Подключение комплекса «черный ящик».
При монтаже и настройке оборудования такого типа в автомобилях, которые находятся на гарантийном обслуживании, фирма должна предоставить соответствующую гарантию и пакет документов. Составленная документация передается официальным представительствам и дилерам конкретной марки автомобиля.
Как подсоединить регистрирующее устройство к осветительному прибору самостоятельно?
Перед началом установочных работ требуется приобрести определенное оборудование:
- Отвертки;
- Тестер;
- Соединительные клеммы (при необходимости);
- Изоляционную ленту;
- Нож;
- Шестигранник;
- Пластиковые зажимы.
Электропитание поступает к плафону освещения сразу после открытия замка на двери. Прекращается поступление энергии приблизительно через десять минут после постановки автомобиля на сигнализацию, поскольку все приборы обесточиваются. Осветительный прибор считается преимущественным способом скрытого подключения видеорегистрирующего оборудования, поскольку плафон расположен ближе всего к лобовому стеклу. Перед началом подключения выполняется установка прибора на лобовом стекле.
Далее выполняется прокладка соединительных кабельных линий. В некоторых марках автомобиля для скрытой кладки проводов требуется снимать солнцезащитные козырьки. Это не составит труда, поскольку такие действия выполняются путем нажатия на крепления с двух сторон, а потом аккуратно высовываются устройства вниз. В некоторых машинах эти козырьки прикручены шурупами, в таком случае их, соответственно, требуется выкрутить.
Далее снимается защитная панель с плафона
Декоративную накладку осторожно можно поддеть отверткой и, помогая руками, снять ее с крепления
Затем нужно открутить два шурупа и плавно вынуть корпус осветительного плафона. После этого отключается контактная группа, а провода отсоединяются от корпуса.
Аккуратно отсоединяется обшивка потолка и под ней протягивается соединительный кабель в направлении от видеорегистратора к осветительному прибору. Далее выводятся контакты от адаптера. Соединительные кабели с двух сторон обязательно подлежат зачистке. Затем провода скручиваются и изолируются. При соединении проводов необходимо соблюдать полярность. Для того чтобы провода не обвисали, их можно закрепить специальными стяжками или маделином.
После выполнения соединительных действий следует проверить работу видеорегистратора. В случае правильного подключения, на монитор будет выводиться изображение или загорится индикаторная лампа. Завершающим этапом является установка плафона в разъем и крепление его болтами. Обшивка и солнцезащитные козырьки устанавливаются на место.
Способы подключения видеорегистратора
Подключение видеорегистратора к плафону освещения
Данный метод подключения регистраторов нашел самое большое распространение среди автолюбителей. Ведь в большинстве моделей автомобилей он достаточно прост, позволяет максимально скрыть все провода, обеспечивает должную надежность питания девайса и одинаков практически для всех моделей автомобилей.
Благодаря этому именно его мы рассмотрим в первую очередь:
- Перед тем, как подключить видеорегистратор к плафону освещения, нам предстоит выполнить прокладку провода. Делать мы это будем под обшивкой салона, поэтому у большинства моделей автомобилей вам понадобиться кроме плафона освещения снять солнцезащитные козырьки.
- Следующим этапом подключения является определение необходимых нам клемм или проводов, к которым предстоит подключение. Нам необходимо найти соответственно «плюс» и «минус». Делаем это при помощи обычного тестера.

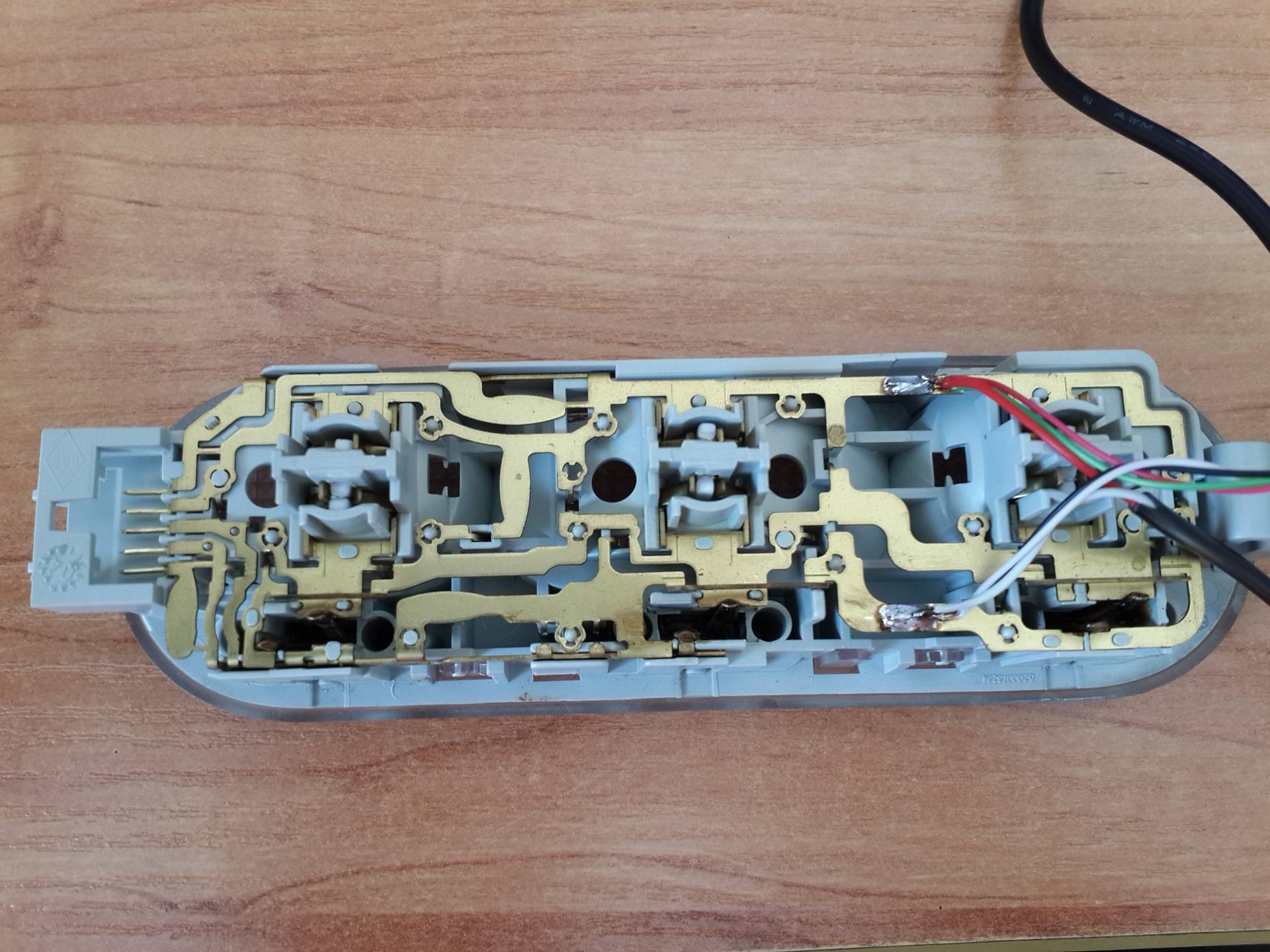

На фото указано, как должны подключаться провода
Определившись с нужными проводами на плафоне освещения, убедитесь, что напряжение на них присутствует постоянно. Дело в том, что на некоторые из подходящих к плафону проводов напряжение подается только при открытии дверей
Очень важно не подключиться именно к ним. Окончательно определившись с необходимыми проводами, делаем надрез на изоляции и подключаем к ним питание регистратора
После выполнения этого провода следует качественно заизолировать
В некоторых моделях автомобилей имеется возможность подключиться к клеммам плафона. Поэтому выполняем подключение, исходя из удобства и рациональности.
Вариант подключения к плафону освещения
На последнем этапе подключения аккуратно укладываем проводку полностью, исключая перегибы. Устанавливаем на место плафон освещения и солнцезащитный козырек, и вообще приводим салон в надлежащее состояние.
Подключение регистратора к системе зажигания
Но не только к плафону освещения подключение регистратора возможно на данный момент.
Кроме того достаточно широко применяется подключение к системе зажигания. Это позволяет видео регистратору включаться в работу в момент поворота ключа зажигания. Но на пути этого метода есть огромный недостаток — полное отсутствие универсальности для разных моделей автомобилей.
Итак:
- Если вы решили подключить регистратор к системе зажигания своими руками, то, прежде всего, следует проложить провод. Делать это проще всего вдоль лобового стекла с левой стороны машины.
- После прокладки провода вам следует отыскать на замке зажигания клемму «+», на которой появляется напряжение после поворота ключа. Для каждого автомобиля это могут быть разные клеммы, и поэтому определять необходимую вам придется методом «научного тыка».
- «Массу» можно подключить непосредственно к корпусу автомобиля в любом удобном для вас месте. Некоторые используют для подключения «-» контакты автомагнитолы.
Подключение регистратора к системе зажигания
Выполнив подключение, проверяем работоспособность нашего регистратора и качество видео, качественно изолируем места подключения и восстанавливаем нарушенную обшивку автомобиля.
Другие способы подключения видеорегистратора
Кроме описанных выше существуют и другие альтернативные способы подключения регистратора. Прежде всего, это использование специального раздвоителя прикуривателя.
Цена на данный девайс не так высока, но он позволяет достаточно просто решить проблему подключения к электросети автомобиля разных устройств. Хотя многие отмечают низкое качество таких раздвоителей, представленных на рынке.
Раздвоитель прикуривателя
Еще одним вариантом решения проблемы наша инструкция считает использование специальных раздвоителей в блоке предохранителей. Данное устройство устанавливается на клемму одного из предохранителей и позволяет подключать сразу несколько дополнительных устройств.
Здесь достаточно важно установить данный раздвоитель после предохранителя, дабы он мог выполнять защитные функции и для вновь подключенных устройств. При этом мощность этих устройств не должна быть очень высока
