Замена подвесного подшипника Рено Дастер 1.2 литра

Как проявляется износ подшипника, диагностика

Основные признаки износа или разрушения шарикоподшипника на Рено Дастер:

1. Появление равномерного постороннего шума, который усиливается в повороте из-за повышенной боковой нагрузки.
2. Нагрев носка приводного вала с гайкой или колесного диска из-за увеличенной силы трения (перед проверкой не следует резко тормозить, поскольку узел нагревается теплом от дисковых механизмов). Из-за неравномерных характеристик наблюдается самопроизвольный уход автомобиля от прямолинейной траектории.
3. Сухие щелчки при вращении колес, указывающие на разрушение кольца и сепаратора шарикоподшипника. При дальнейшей эксплуатации появляется вибрация, передающаяся на кузов и органы управления.
4. Увеличенное осевое биение, которое фиксируется при проверке узла подвески на подъемнике.

Для проверки состояния шариковых подшипников колес в передней подвеске на Renault Duster необходимо:

1. Поднять машину гидравлическим домкратом или на подъемнике. Селектор коробки передач ставится в нейтральное положение (вне зависимости от типа трансмиссии).
2. Резко прокрутить колесо рукой. Рывки при вращении, стуки или равномерный гул из центра диска указывают на повреждение подшипника.
3. Взяться руками за кромки покрышки и покачать колесо из стороны в сторону. Изношенная опора имеет повышенный люфт, который чувствуется при приложении усилия. При сильном износе будут слышны постукивания шариков о кольца из-за увеличенных зазоров.

Основным признаком поломки является гул, интенсивность постороннего шума зависит от скорости движения. Для проверки необходимо выехать на ровный участок дороги и несколько раз изменить траекторию перемещения. В момент совершения поворота шум будет пропадать, поскольку снижается нагрузка на изношенный узел. Например, если гул исчезает при совершении поворота налево, то необходим ремонт задней левой ступицы.

Инструкция по замене подшипника

Замена изношенного шарикового подшипника состоит из следующих этапов:

• подготовки автомобиля к ремонтным работам;
• снятия заднего колеса и тормозного механизма;
• демонтажа кулака с рычагов и наконечника полуоси;
• удаления колец изношенной опоры;
• установки нового элемента;
• обратной сборки ступицы и тормозного механизма;
• удаления воздуха из магистралей тормозных контуров;
• проверки работоспособности узла.

Подготовка к замене элемента

Для выполнения ремонтных работ потребуется набор инструментов:

• винтовой съемник для демонтажа подшипников или набор оправок для выбивания колец;
• комплект гаечных ключей для 6-гранных гаек;
• набор головок для винтов Torx;
• плоскогубцы;
• отвертки с плоским жалом;
• молоток;
• зубило.

Автомобиль устанавливается на ровной площадке и фиксируется при помощи упоров, расположенных под передними шинами. Стояночный тормоз находится в выключенном состоянии, селектор коробки передач устанавливается в позицию парковки или в нейтральное положение (зависит от типа трансмиссии).

Перечень действий при подготовке к снятию кулака задней подвески:

1. Снять клемму с отрицательного полюса батареи.
2. Снять декоративную крышку на литом диске, а затем отвернуть болты крепления колеса к ступице.
3. Через отверстие в барабане свести колодки, а затем отвернуть 2 винта крепления.

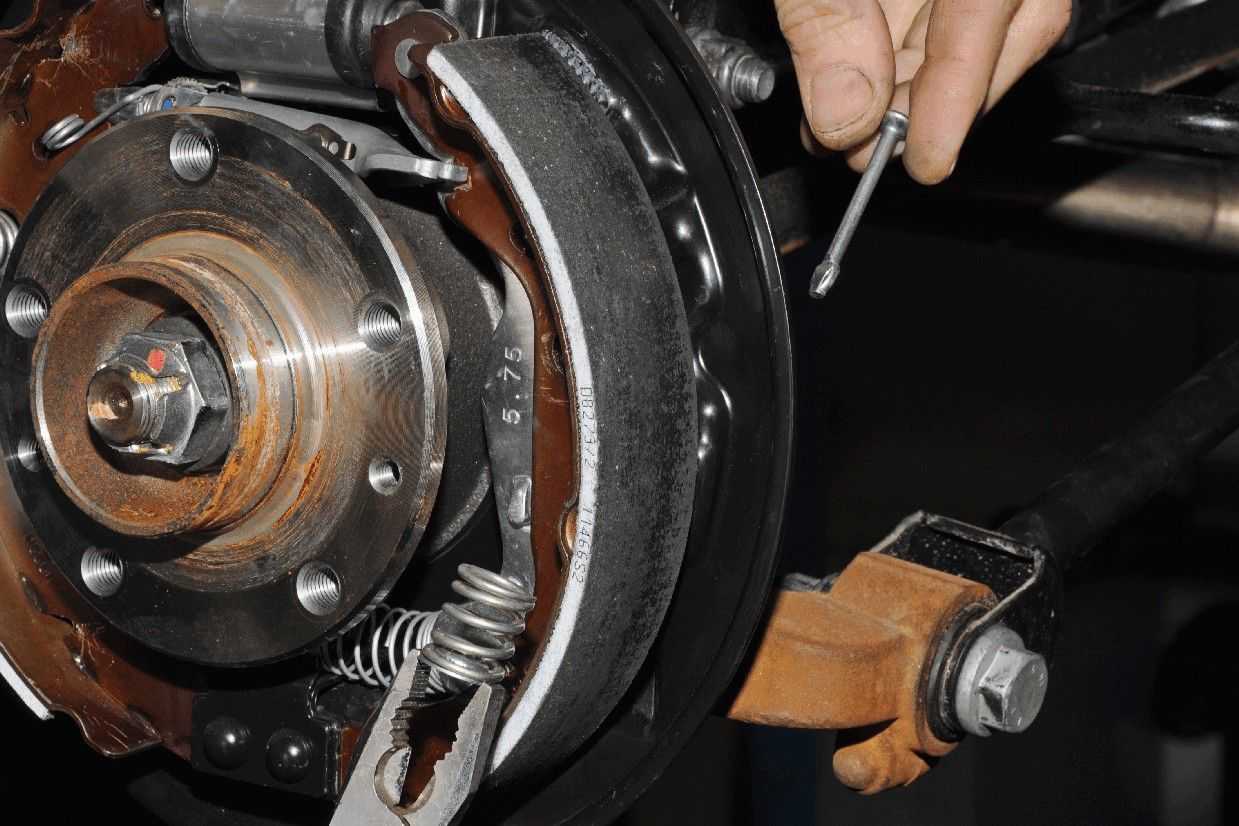

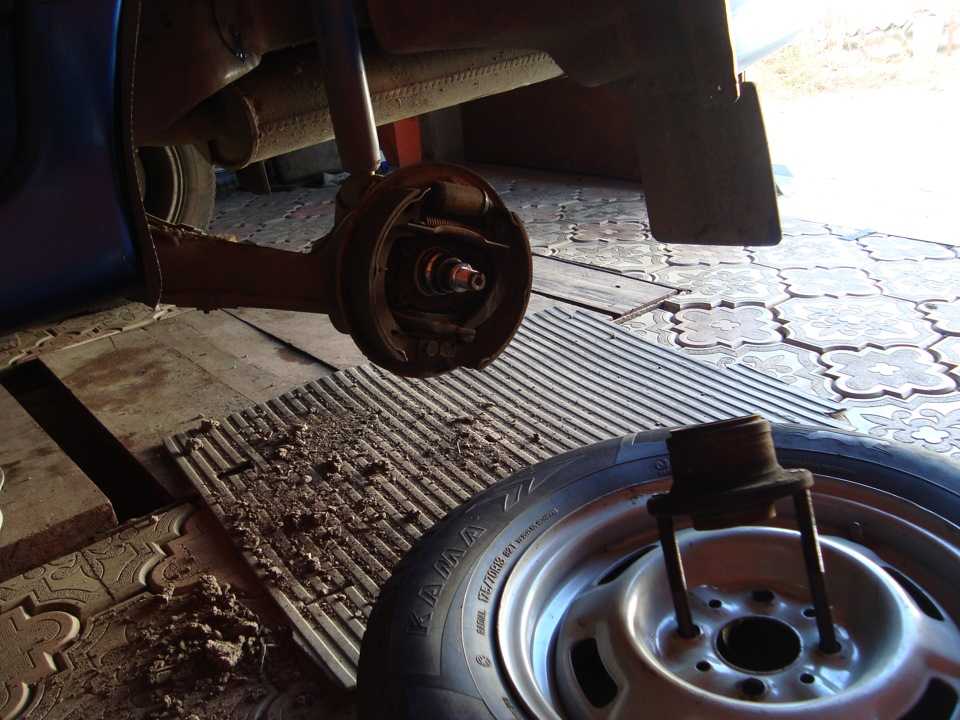

4. Снять барабан, отсоединить стяжные пружины и регулятор зазора. Для удаления продуктов износа используется металлическая щетка, заржавевшие элементы обрабатываются жидкостью типа WD40.
5. Демонтировать тормозные накладки, которые установлены на направляющих штырях, вынимающихся через отверстия на тормозном щите. В процессе разборки отсоединяется трос стояночного тормоза, который аккуратно отводится в сторону и крепится в натянутом состоянии.
6. Отвернуть штуцер тормозной трубки от механизма.

Снятие старого элемента

Для демонтажа подшипника необходимо:

1. Открутить гайку, удерживающую болт крепления поперечного рычага на корпусе кулака. Болт выбивается из отверстия, что позволяет отвести тягу в сторону.
2. Отвернуть болт крепления продольного рычага. Если на деталях присутствуют следы коррозии, то резьбовые соединения обрабатываются жидкостью WD40, позволяющей удалить загрязнения.
3. По аналогичной методике отделить передний поперечный элемент задней подвески.
4. Отвернуть винт, удерживающий сенсор частоты вращения колеса (используется для работы системы ABS).
5. При помощи гаечного ключа выкрутить болты крепления кулака к трубе амортизатора.
6. Выкрутить гайку крепления приводного вала к ступице, а затем демонтировать кулак в сборе с подшипником со шлицевого наконечника. Если хвостовик не выходит из посадочного гнезда, то допускается использовать молоток: удары наносятся через оправку из древесины или мягкого металла.
7. При помощи плоскогубцев вынуть стопорное кольцо, предохраняющее внешнее кольцо подшипника от выхода из посадочного гнезда.
8. Установить кулак на тиски и выбить ступицу молотком с оправой (например, отрезок трубы или головку торцевого типа). На снятой ступице может остаться часть внутреннего кольца подшипниковой опоры. Для снятия элемента используется винтовой съемник, который цепляет кольцо за канавку для шариков. Возможно использование абразивного инструмента или зубила, но в этом случае есть риск повреждения посадочной поверхности.
9. Выбить внешнее кольцо при помощи оправки подходящего диаметра.
10. Протереть посадочные поверхности от грязи и следов ржавчины. Перед обратной сборкой рекомендуется нанести тонкий слой густой смазки (например, Литол-24), облегчающей установку нового подшипника.

Запрессовка нового подшипника

Возможные способы установки новой детали:

1. После нагрева корпуса ступицы горелкой подшипник вставляется в гнездо без перекосов, а затем забивается при помощи оправки. Вспомогательный инструмент должен иметь размер, который на 0,5-0,7 мм меньше диаметра отверстия в кулаке, и воздействовать на внешнее кольцо опоры.
2. Установить шариковый подшипник в гнездо, предварительно смазанное маслом. Нагревать его не требуется. Вдавить элемент винтовым съемником с чашкой, которая воздействует на внешнее кольцо и свободно вынимается из отверстия в кулаке.
3. Предварительно совместить подшипник и кулак, а затем установить деталь при помощи гидравлического пресса. В процессе монтажа необходимо визуально контролировать положение деталей: при перекосе кольцо подшипника может лопнуть.

Подготовка к работе

Появилась уверенность в непригодности подшипника, – необходимо немедленно заменить его на новый. Для этой цели потребуется:

• Подшипник с артикулом 6007.EE. Его заменители – 7701071133; 7703090428. Отечественный аналог: 180107 – 35*62*14.
• Масло для КП – до 150 мл. Механическая коробка заполнена на заводе маслом TRANSELF NFJ 75W-80; а КП с автоматикой — RENAULTMATIC D3 SYN либо ELFMATIC G3.
• Если работы ведутся на видавшем виды Мегане, желательно приобрести новый сальник. Трудность заключается в том, что размер девайса зависит от ВИН. Обычно продавцы предлагают сальники с параметрами 24,4х40х6. Однако на некоторых моделях стоят 24,4х38х6.
• Ступичная гайка – с большой долей вероятности (она в гараже должна быть всегда в запасе).



Затяжка передних стоек

Вопрос в следующем: 1 — Как сильно надо затягивать гайку штока? (Динамометрического нету) 2 — В каком положении должна находиться машина, когда производится затяжка?

Предварительно можно затянуть на снятой стойке, а окончательно удобней на авто. Удобней потому, что когда стойка на машине и уже нагружена подвеска, то шток стойки не проворачивается, его не нужно держать для затяжки.

Снимешь, стянешь пружины и гайку болгаркой — легко!

Дак я о том же и говорю! Разные конструкции! На 2110 она крутится после установки на авто, а на опеле нет! Вы на каком форуме батенька?!

Снимаешь стойку, стягиваешь пружину стяжками и пилишь шток шлиф машиной. Дальше рассказывать?

А наша Галя балувана выходить.

Пошаговый мануал

1. Выворачивание гайки ступицы. Для выполнения перехода необходим накидной ключ №30 с удлиненной рукоятью.Возможные альтернативные варианты – при неудачных попытках провернуть гайку, ее пытаются «сорвать: легкими ударами молотка по зубилу, приставленному под острым углом к грани гайки у самого ребра, в направлении против часовой стрелки. Изредка возникают ситуации, когда проще гайку разрубить.

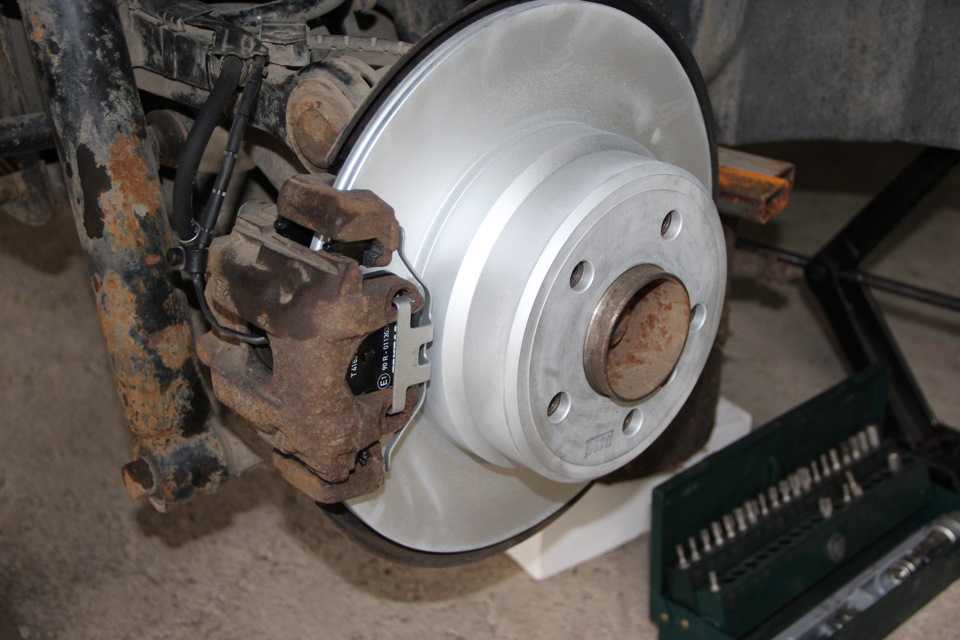

2. Когда гайка выкручена на 2-3 витка, поддомкрачивают авто, и завершают операцию на висящей ступице (после снятия колеса). Выворачивают болты суппорта переднего тормоза и фиксируют его на снятом колесе или пружине.
3. Отсоединяют датчик АБС и выворачивают винты (с потайными головками, звездчатыми шлицами) из тормозного диска. Далее высвобождают пальцы наконечников рулевых тяг и выдавливают их из поворотного кулака.
4. Теперь выкручивают амортизаторную стойку. После выполнения этой операции полуось провисает, ее необходимо закрепить. Снимают (выпрессовывают) палец шаровой опоры.

5. Вынимают вал из коробки, пытаясь сохранить в целости пыльник. Желательно предварительно его снять, выкрутив три винта. Мануал производителя рекомендует разъединить валы полуоси – приводной и сателлит перед демонтажем. Для этой цели выколоткой сечением 4 мм нужно выдавить стопорные штифты.

6. Все снятые детали промывают, сушат. Затем из поворотного кулака с помощью удлиненного съемника выдавливают подшипник. Не исключено, что вместо целой детали валу будут смонтированы отдельные элементы – обоймы, кольца. Выпрессовывают все, затем снимают стопорную шайбу с помощью круглогубцев.






















7. Новый подвесной подшипник запрессовывают, используя в качестве оправки снятый. Ставят на место стопорное кольцо, фиксирующее деталь в поворотном кулаке. При заведении валов полуоси в гнездо КПП необходимо соблюдать их горизонтальность. Если привод и сателлит были разъединены, их монтируют следующим образом: совмещают крепежные отверстия, а потом заводят и забивают фиксаторы.
8. Смазывают хвостовик полуоси циатимом и надевают на него поворотный кулак. Чтобы подвесной подшипник занял в узле нужное место, допускается в качестве натяжителя использовать ступичную гайку. В этом случае, после предварительного навинчивания, гайку выкручивают и затягивают вновь.

9. Устанавливают на место стойку: крепеж затягивают с моментом 170Нм. Болты вдвигают в гнезда спереди – назад. Гайки располагают со стороны салона, а не радиатора. Теперь вдвигают пальцы шаровой опоры и рулевого наконечника в предназначенные для каждой детали отверстия. Накручивают гайки с нагрузкой 25 Нм.

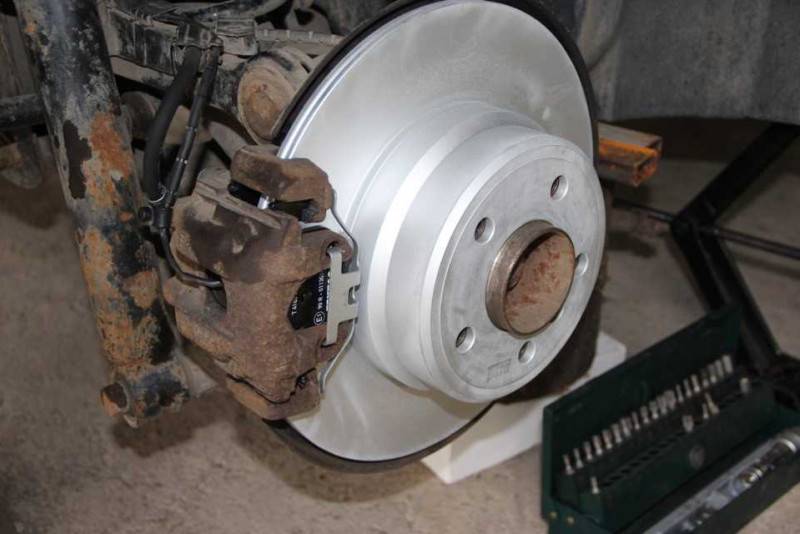

10. Ставят на место детали тормозной системы – диск и суппорт, затягивают гайку ступицы до 250 Нм по динамометру.

С этого момента работу по замене подшипника можно считать законченной. Осталось только восполнить уровень масла в трансмиссии Рено и привести в порядок рабочее место. Машина готова к эксплуатации.


Выбор элемента

Специалисты рекомендуют парную установку новых тяг. Для этого потребуется приобрести стойки и втулки поперечного стержня. При выходе из строя тяги происходит большая выработка материала подушки и штанга вместо скручивания начинает проворачиваться, что приводит к неработоспособности стабилизатора.

Для выбора подходящей стойки нужно знать ее размеры: диаметр и длину стержня. Разница в показателе последней величины 2-3 мм не является критической, но при этом должна быть установлена аналогичная деталь с противоположной стороны.

Родные стойки

Тяги между собой различаются производителем и ценой. Лучше устанавливать оригинальные стойки, но цена будет выше, чем у аналогичной продукции других производителей. Родная деталь (артикул 551103022R)

может быть установлена как на полноприводном (4х4), так и на переднеприводном (4х2) кроссовере.

Подходящие аналоги

Если нет возможности купить каталожное изделие, можно установить аналогичные тяги других производителей. Например, подойдет стойка CTR CLMZ-30 от Mazda 3. Она длиннее оригинальной на 4 мм, поэтому нужно будет монтировать такие детали попарно.

Автолюбители устанавливают тяги таких производителей:

• GMB (Япония);
• CTR (Южная Корея);
• Lemforder (Германия);
• Sidem (Бельгия);
• Zekkert (Германия);
• Links Master (Россия, г. Тверь).

Стойка стабилизатора – это важный элемент конструкции машины.

Большинство владельцев Дастер ориентируются на цену изделия, которая составляет 700-900 руб., т. к. не оригинальные детали приходится менять через 20-30 тыс. км. Удачное сочетание цены и качества показали стойки производства Lemforder и Sidem.

Для чего нужен опорный подшипник

Данная деталь подвески выполняет несколько функций:

• Опора. Вверху стойке нужно упереться в кузов, чтобы тело автомобиля имело прочную опору, и было связано с ходовой частью;
• Демпфирующий элемент. Если бы шток амортизатора жестко был закреплен на кузове, в салоне было бы отчетливо слышна работа подвески. По этой причине крепление кузова и штока необходимо отделить. Для этой цели в конструкции опорника входит резиновая вставка;
• Вращаться во время поворота рулевого колеса. Некоторые автомобили оснащаются стабильно закрепленной стойкой. Даже при повороте она остается неподвижной. В этом случае шток амортизатора просто упирается в гильзу с демпфером. В остальных случаях, когда амортизатор закрепляется на поворотном кулаке ходовой части авто, в устройстве опоры обязательно наличие подшипника. Он обеспечивает плавный ход штока в процессе вращения.

Какие функции выполняет опорный подшипник

Опорные подшипники передних стоек являются основными элементами амортизационной системы и входят в составную часть стойки типа Макферсон. Передние опорные подшипники такого типа устанавливаются практически на все переднеприводные автомобили, у которых движение амортизационной стойки либо амортизатора  происходит одновременно с поворотными кулаками.

Место расположения опорного подшипника —  над амортизатором, немного выше передней пружины, при этом шток амортизатора должен проходит сквозь него. Опорный подшипник или опора передней стойки – деталь повышенной прочности, обеспечивающая подвижное соединение кузова автомобиля и амортизатора. Такой подшипник представляет собой одну из разновидностей подшипника качения.

Процесс самостоятельной замены

Демонтаж старой детали и установка новой труда не составляют и могут быть выполнены самостоятельно в условиях гаража. Замена стойки стабилизатора осуществляется в следующей последовательности:

1. Вывешиваем переднюю (заднюю) часть внедорожника. Это делать обязательно, т.к. при демонтаже подушек торсионной штанги их будет невозможно снять из-за того, что стержень прижмет элементы к раме.
2. Открутить гайки крепления шаровых пальцев начиная с верхнего узла. Для того чтобы он не прокручивался, устанавливаем шестигранник в специальное отверстие в торцевой части детали и фиксируем ее.
3. Снимаем тягу со штатного места и определяем причину возникновения дефекта.

Перед установкой новой стойки следует проверить наличие смазки под пыльником. В случае отсутствия необходимо ее добавить. Монтаж новых деталей проводится в обратной последовательности.

Замена подвесного подшипника Рено Дастер 1.2 литра

Замена подвесного подшипника производится в том случае, когда его ремонт невозможен. При этом наши мастера рекомендуют не прибегать к ремонту подшипников такого плана, ведь работы по их замене не слишком дорогостоящим, зато они гарантируют стабильную и качественную работу элемента.

• подвесной подшипник устанавливается исключительно на место старого, в противном случае может возникнуть небольшой перекос сочленения вала, что со временем приведет к разбалансировке узла.
• перед установкой обязательно проверьте новый подшипник на наличие шумов и легкость вращения, если возникнут подозрения в том, что что-то не так, то лучше всего обратиться к поставщику и потребовать замены детали.
• В процессе установки обязательно смажьте новую деталь — это позволит значительно продлить жизнь подшипника, а также в течение эксплуатации следите за смазкой и обновляйте по мере необходимости, тогда элемент прослужит значительно дольше.
• при закреплении корпуса подшипника к днищу автомобиля обработайте крепежные элементы смазкой — это упростит будущую работу по снятию подвесного подвесного.
• желательно смазать силиконовой смазкой резиновый уплотнитель и повторять эту процедуру по мере необходимости, помните, что состояние резинового уплотнителя — это залог вашей комфортной езды, отсутствия шумов и вибраций.

Характеристики “родного” подшипника

Спереди на автомобиле используется поворотный кулак, закрепленный на стойке амортизатора и рычаге. Через внутреннее кольцо ступичного шарикоподшипника проходит вал привода передних колес. Кулак отклоняется с помощью рулевых наконечников, связанных с рейкой. Угол поворота ограничен конструкцией рейки, амортизатор и рычаг оснащены подвижными элементами, допускающими свободный ход управляемого кулака.

Машины с передними ведущими колесами оснащаются задней торсионной балкой с шарикоподшипниками, расположенными внутри тормозного барабана. Рабочее положение шарикоподшипника обеспечивается центральной гайкой, которая закрывается декоративной заглушкой. На автомобилях с системой привода 4х4 применяется рычажная задняя подвеска с кулаком, внутри которого расположены ступица и шарикоподшипник. Завод не регламентирует ресурс деталей – скорость износа зависит от условий эксплуатации и качества комплектующих.

Артикулы детали для замены

Артикулы оригинальных ступичных шарикоподшипников от компании Renault:

• передняя ось – 402107049R;
• задняя балка – 432102069R;
• задняя рычажная подвеска – 402109533R.

Размеры подшипника

Габариты шариковых подшипников приведены в таблице.

Место установки	Код детали	Внешний диаметр, мм	Внутренний диаметр, мм	Ширина, мм
Подвеска колес передней оси	402107049R	80	42	39
Задняя балка	432102069R	62	30	48
Задняя рычажная подвеска	402109533R	77	42	39

Подходящие аналоги

Вместо оригинальных деталей могут устанавливаться узлы:

1. 1. Для передней подвески – шарикоподшипники производства компаний SKF (номер по каталогу – VKBA6682) или SNR (код – R15587).
   2. Для автомобилей с трансмиссией 4х2 в задних ступицах – детали от фирм SKF (каталожный номер – VKBA6799) или SNR (код – R155113).
   3. Для машин с системой полного привода (4х4) в задней подвеске – элементы от компаний SNR (код – R155114) или SKF (артикул – VKBA7000).

Средняя стоимость

Средняя стоимость деталей приведена в таблице.

Место установки	Оригинал, руб.	SNR, руб.	SKF, руб.
Передние ступицы	3250	2000	2300
Задняя балка	3050	2200	1400
Задняя рычажная подвеска	2300	2300	3700

Советы от специалистов

В процессе ремонта необходимо поддерживать натяжение тормозных тросов, идущих к рычагу в салоне. Если передний кончик привода соскочит с направляющей, то потребуется разобрать центральную консоль, установленную между сиденьями. На полу кузова имеется ниша, в которой установлена качалка с фиксаторами тросов. Для дополнительного удержания элементов можно использовать пластиковые хомуты для электропроводки.

Поскольку производится отсоединение тормозных шлангов, то возможно попадание воздуха в магистрали. После установки ступицы прокачиваются контуры по диагонали. Сначала воздух удаляется из магистрали, обслуживающей колеса, расположенные сзади справа и спереди слева. По аналогии прокачивается второй контур (заднее левое и переднее правое колеса). Жидкость заливается в расширительный бачок на усилителе. На механизмах предусмотрены поворотные штуцеры для слива завоздушенного раствора.

Рекомендуется приобретать запасные части в крупных торговых точках или в дилерских центрах, при подборе деталей – обращать внимание на внешний вид элементов и упаковки. Если при самостоятельном ремонте возникают затруднения, то автомобиль следует доставить в сервисный центр. От качества установки подшипниковых опор и компонентов тормозной системы зависит безопасность эксплуатации машины

От качества установки подшипниковых опор и компонентов тормозной системы зависит безопасность эксплуатации машины.

Процесс замены ремня

Снятие и разборка карданного вала

Процедуры по снятию и разбору карданного вала должны осуществляться только в специализированном автосервисе с использованием специального оборудования. Квалификация мастера при этом должна быть достаточно высокой, чтобы проводить такие операции.

Разбор карданного вала производится, чаще всего, в нескольких случаях:

• замена подвесного подшипника,
• замена крестовин,
• замена чашек крестовин,
• замены составных частей кардана.

При разборе необходимо соблюдать несколько правил: Отмечайте положение кардана перед его разбором, в противном случае при обратной сборке вы получите не отбалансированный вал. Просто нанесите метки, указывающие на положение составных частей относительно друг друга.

Следуйте всем рекомендациям производителя автомобиля по обслуживанию и ремонту карданного вала. Это крайне серьезный элемент, который обуславливает способности автомобиля к передвижению.

Как открутить гайку на крутящимся штоке стойки

Че делать мужики не крутится вдшку лил тоннами толку ноль.все ключи по разгибал.

Комментарии 18

Это на машине делать надо, пройденный этап, на снятой стойке только шток слижешь и ключи поломаешь
