Как установить фаркоп на Рено Дастер?

Установка

На внедорожниках Рено Дастер установка фаркопа производится в несколько этапов:

1. Первое что необходимо сделать перед началом работы это проверить комплектацию. В стандартный набор входит боковая планка, болты, гайки, электропроводка для подключения габаритов на прицепе.

2. Снимем заглушку, которая находится внутри багажника и, находясь под машиной, вкручиваем болты, которые будут крепить фаркоп

3. На установленные болты необходимо при помощи шайб и гаек надеть боковые пластины, ненужно сильно затягивать гайки, так как нужно будет еще их отрегулировать
4. У сцепного устройства при помощи шурупов фиксируем поперечную балку таким образом, чтобы она полностью закрывалась бампером
5. Через специальные отверстия в багажнике производим электрическое подключение, в штатный разъем, при помощи шурупов устанавливаем розетку. Процесс подключения электропроводки является довольно ответственным, поэтому к этой части установки следует подойти серьезно, в этом может помочь имеющаяся в комплекте инструкция с чертежами.

Главные стадии процесса

Внешний вид установленного прицепного устройства

Крепим балку

Перед монтажом загоните автомобиль на смотровую яму, застопорите стояночным тормозом и упорами под колесами.

Так выглядит покупное устройство ТМ «Трейлер»

Начинаем с монтажа балки фаркопа, которая крепится к задней части кузова вашего Дастера. Устанавливается она на лонжероны в специальных отверстиях, которые предусмотрительно закрыты заглушками.

Место установки – вид снизу

Нам потребуется вооружиться отверткой, парой ключей с головками 17 и 19, фаркопом и комплектацией по его подключению. Боковые кронштейны фаркопа соединяются с лонжеронами болтами с гайками. Прежде времени крепеж затягивать не стоит.

Используйте для крепления только идущие в комплекте элементы

Основная инструкция по проведению работ будет примерно следующей:

Берем балку фаркопа (ТСУ) и крепим ее к боковым кронштейнам. Если требуется, балку нужно протянуть назад по ходу автомобиля. Сцепной шар располагайте обязательно вдоль продольной оси транспортного средства.

Установка балки под задним бампером

• Перед тем, как производить затягивание крепежа, промажьте все отверстия и болты смазкой.
• Сцепной шарик крепим к кронштейнам.
• Можно возвращать на место термозащиту, запасное колесо и глушитель.

Остается установить сцепной шар

Электроработы

Подключение электрической части к основной электропроводке машины несколько сложнее. Сначала отключаем питание от аккумулятора. Нам потребуется отыскать соединительные клеммы задних бортовых огней. Для этого нужно проложить шлейф с проводкой в багажник от штепсельной розетки.

Подключение проводов следует производить только при отключенной АКБ

С подключением розетки прицепа не должно возникнуть никаких сложностей, поскольку вся проводка фаркопа соответствует основной. Провода от розетки заводятся в багажник. Их концы фиксируются в клеммном жгуте и подсоединяются к штатному разъему. На площадке фаркопа розетка закрепляется несколькими шурупами.

Подключение проводов следует производить только при отключенной АКБ

К сегодняшнему моменту комплектация таких наборов для тягово-сцепных устройств выполняется гораздо качественней, чем раньше, как и изготовление наклеек на фары. Как правило, каждый комплект оснащен достаточно подробной инструкцией по монтажу ТСУ. Пара заглушек для двух жгутов предусмотрена конструктивно в багажнике. К тому же, те клеммы, что входят в состав комплекта в полной мере отвечают штатным.

Штатную проводку резать не нужно – все можно подключить более цивильно

Как установить фаркоп на Рено Дастер своими руками

Перед монтажом блока необходимо подготовить машину. Глушитель и запаску придется убрать. Вынуть все лишнее из багажника.

Необходимые инструменты

Большинство конструкций фаркопов устанавливаются с помощью следующего комплекта инструментов и материалов:

• молоток;
• нож;
• плоскогубцы;
• отвертка;
• монтировка;
• набор гаечных ключей;
• динамометрический ключ;
• литол (для смазки болтовых соединений).

Если в комплект входят самоконтрящиеся гайки, работать с ними нужно осторожно. Закручивать следует поэтапно, выравнивая сцепное устройство. Данный вид крепежа затягивается только один раз

При ошибке фиксации гайки придется ломать

Данный вид крепежа затягивается только один раз. При ошибке фиксации гайки придется ломать.

Крепим балку

В версии Дастер 4WD закрепить балку можно без снятия штатных узлов. В автомобиле 2WD для доработки бампер удобней демонтировать. Чертежи вносимых изменений прилагаются к приобретенному ТСУ. Выбранная сцепка не должна мешать запаске.

На авто 4х4 защитный экран глушителя выхлопной трубы потребуется удалить. Поставить его на место не удастся. По мнению владельцев, это мало влияет на дальнейшую эксплуатацию машины.

Порядок монтажа кронштейнов:

1. На отверстиях в лонжеронах стоят заглушки. Снять их можно через багажное отделение. Чтобы убрать прикрывающую пленку с правой стороны, необходимо открыть люк, после чего можно добраться к отверстиям.
2. В отверстия вставляются втулки и винты.
3. С внешней стороны нужно нанести смазку.
4. Приложить кронштейн и предварительно не до конца закрутить.

После установки балки начинают заворачивать гайки. Чтобы конструкция стала правильно, рекомендуют оттягивать назад балку – имитировать тяговое усилие, и закручивать гайки с усилием 50 Н*м.

Подключение электрики

Электропроводку автомобиля нужно соединять с прицепом самому. Любые монтажные работы по электрике осуществляют при снятых клеммах аккумулятора.

Из машины нужно вывести от бортовой сети с левой и правой стороны:

• габариты ;
• фонарь заднего хода;
• повороты;
• противотуманные фары;
• стоп-сигналы;
• массу (корпус).

С помощью шурупов на тягово-сцепном устройстве закрепляют розетку. Через муфту в кузове провода заводят в автомобиль.

Чтобы не затрагивать штатную проводку и не нарушить гарантию на машину, лучше сделать самостоятельно удлинители. Для этого нужно приобрести разъемы с артикулами 0988251060 и 0988211060. В качестве изоляции используют термоусадку. Клеммы перед соединением поджимают отверткой для более надежного контакта. На авто после ресталинга со светодиодными фонарями для подключения понадобится блок согласования Smart Connect.

Его характеристики:

• блок включает разъемы для быстрой установки;
• он адаптирован для машин со светодиодными лампами;
• применяются провода для автопрома – ПВАМ;
• использовано интеллектуальное управление;
• обжим контактов высокого качества;
• защита от влаги и пыли;
• пайка деталей;

Модуль является универсальным и подходит для разных моделей машин. Существуют варианты подключения без блока. Но сигналы поворота придется выводить через отдельное реле для каждой стороны. При этом конструкцию нельзя будет быстро переделать для другой марки прицепа.

Фирменная проводка фаркопа и её монтаж

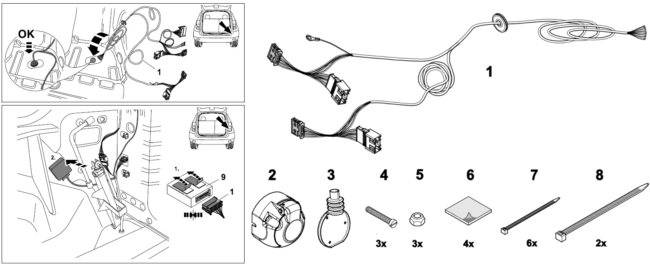

Компания Рено выпускает два варианта проводки: 241577864R и 8201443155. Второй вариант более сложен в подключении – приходится тянуть шнур от АКБ. А комплект 241577864R рассчитан на простое подключение – используются только разъёмы фонарей.

Комплекты Рено и Thule

Так же просто всё выглядит, если купить проводку, подходящую для Дастера и выпускаемую любой из известных фирм (фото справа). Здесь показан один из вариантов.

Ни один авторизованный дилер не обязан работать с комплектами, отличающимися от набора 241577864R или 8201443155.

Подключение проводки на Рено Дастер, если говорить о фирменном варианте, не представляет из себя ничего сложного: жгут пропускают в муфту и подключаются к клеммам. Но муфта здесь используется одна – та, которая установлена в правый угол. Лепесток «массы» накидывается на шпильку, и в комплекте этот лепесток есть. Значит, придётся снимать правый фонарь. Делайте выводы.

Всем привет! Продолжаем обсуждать тему фаркопов (ТСУ). И сегодня у нас на очереди фаркоп на Рено Дастер. Это отличный бюджетный кроссовер, который полностью оправдывает свою стоимость и выступает настоящей рабочей лошадкой.

Это предполагает, что многие к этой машине захотят (или им потребуется) купить прицеп. А без фаркопа, то есть тягово-сцепного устройства, подключение прицепа к авто будет невозможным. Проще подобрать прицепное ТС под фаркоп, нежели наоборот. Потому начнем именно с того, как выбрать и как установить самому новый фаркопчик.

Особенности крепления фаркопа

Пусть узел фаркопа состоит из балки с кронштейнами. Тогда:

1. В кузове готовят четыре отверстия под винты;
2. Кронштейны закрепляют на кузове, используя сборку из винта М10, шайбы, втулки, второй шайбы и гайки. Ни одну из гаек пока не затягивают!
3. Балку крепят к кронштейнам – обычно используются болты М12;
4. Выполняют затяжку гаек на кронштейнах (усилие 40-50 Н*м). Балку фаркопа, если речь идёт о версии 4WD, при этом нужно тянуть назад.

Перед шагом 2 резьбу всех винтов надо смазать литолом или циатимом.

Монтаж «по шагам»

1. В багажном отделении находим пластиковые заглушки на лонжеронах, снимаем их. С правой стороны для этого открываем лючок. Затем отвёрткой находим противоположные отверстия в днище и снимаем защитную плёнку.

   Люк и две заглушки

2. Дальше монтаж фаркопа на Рено Дастер проводится по штатной инструкции: нужно установить винты, а смазку можно наносить «с улицы». Каждый винт устанавливают с втулкой
3. Устанавливают кронштейны, проводят монтаж балки. Крепёжные гайки сразу не затягивают.

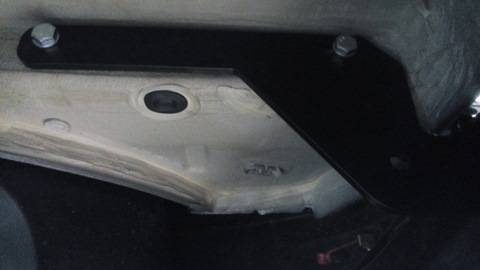

   Гайки М10 завёрнуты не полностью

4. Когда все «штатные» элементы смонтированы, выполняют следующее: балку желательно тянуть назад, при этом надо зажимать гайки. В последнюю очередь затягивают гайки на кронштейнах (40-50 Н*м). Моментный ключ используют редко, но дозировать усилие умеют не все. Выбор оставим владельцу.

Типичные ошибки

• Забыли о циатиме и литоле;
• Нарушили очерёдность затяжки (сначала М10, затем М12 – неправильно);
• Балку не тянули назад;
• Всё сделали по инструкции, но затягивая гайки М10, к балке не прилагали никаких усилий. Для версии 4WD такой вариант будет недопустимым.

Важные особенности выбора

Рено Дастер бывает полноприводным 4×4 и моноприводным (привод идет на передние колеса). Из-за этого, покупая машину 2013, 2014, а может и 2016 года выпуска или нашего сегодняшнего 2017, не забывая и про 2015 год, будьте готовы столкнуться с некоторыми проблемами.

Большинство ТСУ совместимы с полноприводной и моноприводной версией кроссовера. Но монтаж потребует некоторых корректировок. К примеру, часто приходится подпиливать язычок на бампере. Есть версии ТСУ, которые подходят под бампер кроссовера, но тут придется выбирать — оставить целым бампер или иметь возможность возить запаску.

Если это полноприводная версия, тогда тут все несколько проще, на первый взгляд. Вы монтируете кронштейны (в простонародии щечки), а потом устанавливаете их на балку. Но тут есть нюанс. Придется демонтировать защитный экран, а вот назад уже его не поставите. Хотя автовладельцы утверждают, что ничего страшного в этом нет.

Производители

Почитав тематический форум, услышав мнение людей из разных городов, таких как Москва, Уфа, Питер, и побывав в Астане, где Дастер пользуется огромной популярностью, я сделал несколько выводов относительно самих моделей фаркопов.

На рынке есть несколько лидеров в лице:

• Bosal VFM;
• Трейлер;
• Лидер-Плюс.

Но прежде чем купить ТСУ и разбираться, как поставить его на машину и выполнить подключение электрики, хотел бы обсудить несколько стран, выпускающих хорошие фаркопы. Все они доступны на российском рынке.

• Словакия (фирма Galia). Цена довольно высока, вплоть до 11-12 тысяч рублей, но бампер снимать не придется при установке, выдерживает высокие нагрузки и служит безотказно;
• Бельгия (Bosal). Отменное качество при более низкой стоимости. Но без демонтажа бампера не обойтись;
• Испания (Enganches Aragon). За них придется заплатить около 10 тысяч рублей, но их горизонтальные нагрузки в 2 тонны вас не оставят равнодушными. Прекрасное качество;
• Польша (Imiola Hakpol). Самые дорогие модели стоят 9 тысяч при грузоподъемности 1,5 тонны. Цена соответствует качеству;
• Россия (Лидер-Плюс). Предназначены для эксплуатации при нагрузке до 1,2 тонны. Стоят дешево, потому очень востребованные;

• Швеция (Thule). Прекрасные характеристики, но минимальная цена составляет 11 тысяч рублей за ТСУ.

Откровенно экономить я вам настоятельно не советую. Установка низкосортного фаркопа может обернуться печальными последствиями.

Зная, сколько стоит тот или иной фаркоп, насколько он подходит под ваш Дастер и кошелек, можно подобрать достойный вариант.

Предназначение фаркопа

Фаркоп – прицепное устройство для легкового автомобиля. Он представляет собой кронштейн, болтами крепящийся с одной стороны к подрамнику либо кузову машины. С другой стороны прицепное устройство укомплектовано крюком с шаровым узлом. Для транспортировки прицепа автомобилем дышло прицепа крепится специальной втулкой к этому шаровому узлу. Получается соединение, позволяющее прицепу надежно удерживаться сзади автомобиля.

Установка фаркопа на Дастер осуществляется специализированными мастерскими либо самими автовладельцами. Конструкция сцепки позволяет прицепу двигаться в горизонтальной и вертикальной плоскости одновременно. Это необходимо для осуществления поворотов и преодоления дорожных неровностей. Прицеп не защемлен жестко сзади за транспортным средством, а проворачиваясь на шаровом узле крюка, может свободно перемещаться во все стороны в рамках диапазона, заданного конструкцией.

Прицепное устройство укомплектовано электрической розеткой. Она соединена жгутом проводов с центральной бортовой системой электрооборудования автомобиля. Транспортируемый прицеп оснащен электрической вилкой такого же типа. Жгут проводов также отходит от контактов вилки на фонари прицепа. Когда прицеп надежно закреплен на шаровом узле фаркопа машины, зафиксирован специальной поворотной ручкой, электрическая вилка соединяется с розеткой и фиксируется защелкой.

Преодолевая дорожные препятствия, можно быть уверенным в надежности подобного соединения. Вилка с розеткой позволяют удерживать контакт на протяжении всей поездки. Это позволяет подавать напряжение на габаритные, стояночные огни прицепа, зажигаться стопу и мигать сигнализаторам поворота синхронно с автомобильными указателями.

Особенности крепления фаркопа

Пусть узел фаркопа состоит из балки с кронштейнами. Тогда:

1. В кузове готовят четыре отверстия под винты;
2. Кронштейны закрепляют на кузове, используя сборку из винта М10, шайбы, втулки, второй шайбы и гайки. Ни одну из гаек пока не затягивают!
3. Балку крепят к кронштейнам – обычно используются болты М12;
4. Выполняют затяжку гаек на кронштейнах (усилие 40-50 Н*м). Балку фаркопа, если речь идёт о версии 4WD, при этом нужно тянуть назад.

Перед шагом 2 резьбу всех винтов надо смазать литолом или циатимом.

Все гайки, которые идут в комплекте, могут быть самоконтрящимися. Их закручивают один раз! Понадобится рожковый ключ: «на 17» (винт или гайка М10), «на 19» (М12).

Монтаж «по шагам»

1. В багажном отделении находим пластиковые заглушки на лонжеронах, снимаем их. С правой стороны для этого открываем лючок. Затем отвёрткой находим противоположные отверстия в днище и снимаем защитную плёнку.

   Люк и две заглушки

2. Дальше монтаж фаркопа на Рено Дастер проводится по штатной инструкции: нужно установить винты, а смазку можно наносить «с улицы».

   Каждый винт устанавливают с втулкой

3. Устанавливают кронштейны, проводят монтаж балки. Крепёжные гайки сразу не затягивают.

   Гайки М10 завёрнуты не полностью

4. Когда все «штатные» элементы смонтированы, выполняют следующее: балку желательно тянуть назад, при этом надо зажимать гайки. В последнюю очередь затягивают гайки на кронштейнах (40-50 Н*м). Моментный ключ используют редко, но дозировать усилие умеют не все. Выбор оставим владельцу.

Подробнее о подключении фаркопа к электрике автомобиля: подключение электрики (электропроводки) фаркопа на Рено Дастер и схема розетки.

Типичные ошибки

• Забыли о циатиме и литоле;
• Нарушили очерёдность затяжки (сначала М10, затем М12 – неправильно);
• Балку не тянули назад;
• Всё сделали по инструкции, но затягивая гайки М10, к балке не прилагали никаких усилий. Для версии 4WD такой вариант будет недопустимым.

Пошаговый процесс установки

Чтобы установить выбранный фаркоп на Рено Дастер, после подбора приспособления, удовлетворяющего потребностям владельца авто, необходимо сделать следующие действия. Инструкция для монтажа фаркопа на Дастер 2 WD или 4 WD:

1. Подготовьте фаркоп, который крепится стационарно на четыре винта М10.
2. Возьмите 4 втулки с шайбами (размер от 53 мм до 55 мм) и просуньте их со стороны салона в предварительно проделанные отверстия в тех местах, где будут болты-держатели.
3. Вставьте крепежи, не подкручивая их до конца, прикрепив кронштейн. Они должны располагаться в такой последовательности (начиная снаружи): болт 10-ый с шайбой (размеры 40*40*3), втулка 55-ти миллиметровая, шайба, гайка.
4. Закрутите крепежные детали с приложением усилия в 40-50 Н*м после выполнения регулировки положения автофаркопа.

Подключение электрики

Фаркоп после монтажа на Renault Duster должен проходить стадию подключения комплекта электропроводки для обеспечения транспортного средства дублирующимися автосигналами сзади, на прицепе. При этом используется розетка фаркопа. Перед проведением работ отключите аккумулятор и приступайте:

1. Произведите установку штепсельной розетки на специальную площадку тягового устройства, закрепив конструкцию шурупами.
2. Откройте проводную заглушку, находящуюся в багажном отделении автомобиля, в полу.
3. На следующем этапе протягивают кабель в полученное отверстие аккуратно и медленно, чтобы ничего не повредить.
4. Проведя указанные провода в багажник и закрепив концы в клеммной колодке, найдите там жилы, которые нужно подключить: противотуманки (зеленая), левый поворот (фиолетовая), правый поворот (зеленая), стоп-сигналы (их провода тоже могут быть зеленого цвета), жилу, габаритные огни (голубая), а также ведущую на корпус (черная).
5. Подсоедините к розетке указанные провода с помощью медных жил с диаметром не менее полутора квадратных миллиметров (от 1,5 до 2,5 кв. мм).

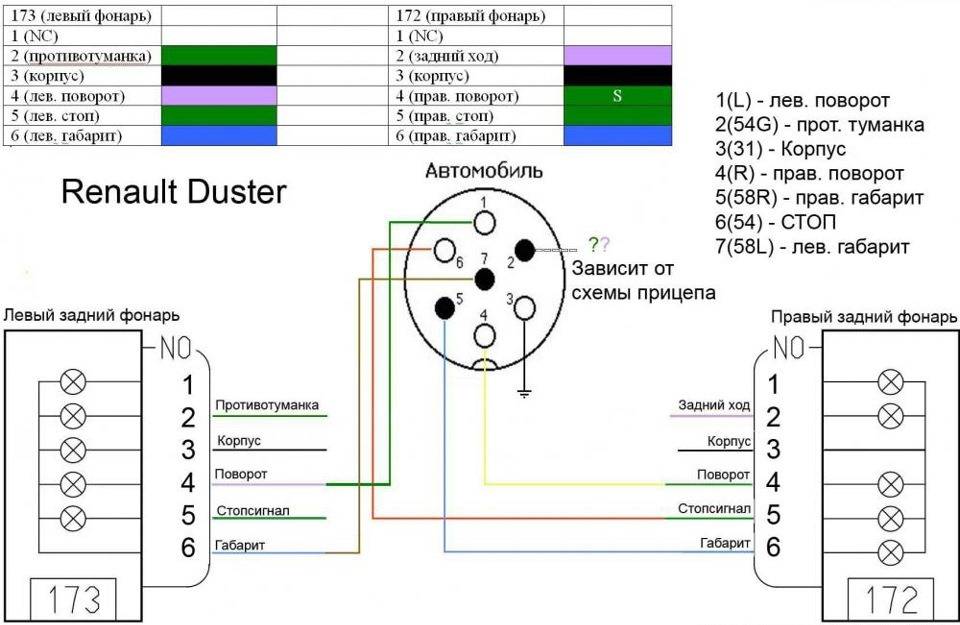

Обратите внимание, подключение электрики осуществляется так (счет идет с верхнего разъема розетки и направо по кругу):

• в первый разъем — левый поворотник,
• второй и третий — в зависимости от конкретной схемы прицепа,
• четвертый — поворотник правый,
• пятый — габаритный фонарь правый,
• шестой — сигнал стопа,
• седьмой (находящийся по центру фаркоп-розетки) — левый габарит.

Фаркоп на Рено Дастер — руководство по установке • Сам автоэлектрик

У владельцев бюджетного внедорожника Рено Дастер существует отличная возможность установить дополнительное тягово-сцепное устройство, в простонародье именуемое фаркопом. Это позволит транспортировать крупногабаритные грузы: от прицепа со стройматериалами и до моторной лодки.Герой нашего рассказа способен буксировать груз весом до 3,5т

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

• балка поперечная;
• пластины боковые;
• крюк прицепной и его шаровая головка;
• электророзетка;
• соединительные провода;
• элементы крепежа (гайки и болты).

Типы фаркопов

Основных видов фаркопов, которые вы можете установить на Рено Дастер или Логан несколько:

• съемный. С его помощью можно улучшить эстетические данные собственного автомобиля. Он довольно надежен, и его можно легко демонтировать с машины, правда, и цена его вдвое выше стандартного. Устанавливать его вовсе несложно благодаря специальной раме с отверстиями для посадки;
• стандартный. Легко привинчивается или даже приваривается к кузову транспортного средства. Больше подходит для крупных авто, чем для малолитражек;
• фланцевый, с 4-мя или 4-мя посадочными отверстиями. Для его монтажа понадобится наличие специальной площадки.

Главные стадии процесса

Крепим балку

Перед монтажом загоните автомобиль на смотровую яму, застопорите стояночным тормозом и упорами под колесами.

Начинаем с монтажа балки фаркопа, которая крепится к задней части кузова вашего Дастера. Устанавливается она на лонжероны в специальных отверстиях, которые предусмотрительно закрыты заглушками.

Нам потребуется вооружиться отверткой, парой ключей с головками 17 и 19, фаркопом и комплектацией по его подключению. Боковые кронштейны фаркопа соединяются с лонжеронами болтами с гайками. Прежде времени крепеж затягивать не стоит.

Основная инструкция по проведению работ будет примерно следующей:

Берем балку фаркопа (ТСУ) и крепим ее к боковым кронштейнам. Если требуется, балку нужно протянуть назад по ходу автомобиля. Сцепной шар располагайте обязательно вдоль продольной оси транспортного средства.

• Перед тем, как производить затягивание крепежа, промажьте все отверстия и болты смазкой.
• Сцепной шарик крепим к кронштейнам.
• Можно возвращать на место термозащиту, запасное колесо и глушитель.

Электроработы

Подключение электрической части к основной электропроводке машины несколько сложнее. Сначала отключаем питание от аккумулятора. Нам потребуется отыскать соединительные клеммы задних бортовых огней. Для этого нужно проложить шлейф с проводкой в багажник от штепсельной розетки.

С подключением розетки прицепа не должно возникнуть никаких сложностей, поскольку вся проводка фаркопа соответствует основной. Провода от розетки заводятся в багажник. Их концы фиксируются в клеммном жгуте и подсоединяются к штатному разъему. На площадке фаркопа розетка закрепляется несколькими шурупами.

К сегодняшнему моменту комплектация таких наборов для тягово-сцепных устройств выполняется гораздо качественней, чем раньше, как и изготовление наклеек на фары. Как правило, каждый комплект оснащен достаточно подробной инструкцией по монтажу ТСУ. Пара заглушек для двух жгутов предусмотрена конструктивно в багажнике. К тому же, те клеммы, что входят в состав комплекта в полной мере отвечают штатным.

Советы по эксплуатации

Для того, чтобы продлить эксплуатацию тягово-сцепного устройства и обеспечить безопасность другим участникам движения, необходимо производить периодическое обслуживание фаркопа и его креплений. Основное – это осмотр болтовых креплений ТСУ, а также надежность контактов электрооборудования прицепа. Болтовым соединениям требуется периодическая подтяжка.

Если вы не пользуетесь длительное время прицепом, промажьте сцепной шар защитной смазкой от коррозии и наденьте на него защитный колпачок.

В завершение

Чтобы смонтировать самостоятельно тягово-сцепное устройство, достаточно выложенного выше материала. Определенную помощь окажет видео в этой статье, из которого любой автолюбитель узнает, как обслуживать прицеп, буксируемый Renault Duster. Удачи на дорогах!
