ДХО на Лада Ларгус как самому установить

Виды подключения

ДХО Орлиный глаз, Орлиный глаз

Схема подключения ходовых огней зависит от вашей настройки и бюджета. Есть 3 вида оборудования:

Если у вас самое дешевое и худшее, в комплект не входит ни контроллер, ни блок управления. Этот блок работает как стабилизатор напряжения и управление включением и выключением.

В центральной комплектации стоит стабилизатор напряжения на 12В. Бывают скачки напряжения в сети автомобиля и светодиоды это очень не любят и выходят из строя. Стабилизатор значительно продлит срок службы светодиодов. Но в этом варианте вам придется выбрать место для подключения, чтобы они включались только при работающем двигателе. Места для этого много, например датчик давления масла или генератор.

Отечественная модель

Дорогая версия оснащена блоком управления, который подключается напрямую к автомобильному аккумулятору. По принципу действия они бывают двух видов:

определить разницу между количеством вольт при выключенном и включенном двигателе;
дешевле, включается при напряжении выше 13В.

Первый вариант — лучший, независимо от напряжения аккумулятора, всегда правильно включать и выключать. Второй вариант бюджетный и не всегда работает. При выключенном двигателе количество вольт должно упасть ниже 13 В, чтобы контроллер отключил ДХО. Если ваш аккумулятор новый или хорошо заряженный, даже после выключения двигателя он будет иметь напряжение выше 13 В в течение нескольких часов. То есть дневные ходовые огни не выключаются сами по себе, пока они не опустятся ниже 13 В. Единственным недостатком будет собственное энергопотребление, когда контроллер ожидает запуска мотора. Это разрядит аккумулятор вместе с сигнализацией.

Правила и инструкция по установке ДХО

Основные правила монтажа ДХО на автомобиль:

Перед проведением работ передняя часть машины очищается от загрязнений.
Если для фиксации используется 2-сторонняя клейкая лента, то поверхности обезжириваются при помощи спирта. Для обеспечения надежного крепления рекомендуется проводить работы при температуре воздуха более 15°С.
Допускается прогрев места установки строительным феном, но при длительном воздействии горячего воздуха пластик коробится.

Алгоритм установки ДХО Philips LED Daytime lights DayLight на Дастер:

Произвести замеры кабелей, длина проводки должна составлять 1,7 и 2,7 м (зависит от стороны установки).
Прорезать при помощи ножниц по металлу проемы в пластиковой решетке радиатора, соответствующие габаритам корпусов. В отверстии оставляются элементы решетки длиной 4-5 мм.
Провести стальную проволоку через прорезанный канал, а затем вбок (в обход радиатора). Проволока позволит проложить электрическую проводку, которая не должна контактировать с горячим теплообменником системы охлаждения.
Согнуть конец проволоки крючком и подцепить электрический шнур за штекер, для обеспечения надежного соединения место стыка обматывается изоляционной лентой.
Протянуть кабели в полость моторного отсека, шнуры выводятся к аккумуляторной батарее автомобиля.
Вставить корпуса ходовых огней в отверстия в решетке радиатора; на боковой части кожуха имеются прямоугольные вырезы, в которые входят фрагменты прутьев декоративной облицовки.
Закрепить на поверхности щитка, расположенного позади батареи, контроллер управления. Блок устанавливается при помощи винтов М4, резьбовую поверхность рекомендуется покрыть слоем антикоррозионной защиты.
Подсоединить провода красного и черного цветов к батарее с соблюдением полярности. Контроллер позволяет управлять питанием светодиодов, определяя момент начала работы двигателя по повышению напряжения на клеммах аккумулятора.
Вывести шнур с изолятором оранжевого цвета к кабелю стояночных или габаритных огней. Для соединения проводки используется штатная муфта из набора.
Проверить работоспособность внешнего освещения. При запуске двигателя ДХО автоматически включаются, при отключении зажигания или использовании штатного габаритного освещения лампы дневных огней гаснут. Если в момент начала работы мотора переключатель внешнего света находится в положении «включено», то ДХО не загораются.

С конца 2013 г. завод-изготовитель оснащает автомобили центральным жгутом проводки, адаптированным для установки ходовых огней. Кабели проведены до блока реле и предохранителей, расположенного в моторном отсеке. Владельцу необходимо подключить ходовые огни к свободным разъемам, находящимся в распределительной коробке.

Допускается альтернативная схема подключения без использования контроллера с развязкой питания через реле. Ходовые сигнальные лампы и драйвер необходимо подсоединить к отрицательному полюсу батареи или к болту массы, расположенному на кузове. Поскольку в схеме отсутствует контроллер, то в моторном отсеке монтируются 2 идентичных реле с 5 контактами, позволяющих коммутировать положительный сигнал в цепи питания. В проводе, идущем к плюсовой клемме батареи, предусматривается плавкая вставка, рассчитанная на ток до 3 А.

Сигнал от топливного насоса поступает на клемму вторичного реле, а затем передается к первой коммутационной коробке. Полученный импульс замыкает цепь, обеспечивая автоматическое включение ходовых фонарей. Сигнальный кабель от ближнего света фар подсоединяется к клемме на вторичном реле. После включения штатного освещения происходит размыкание контактов, расположенных в коммутаторе. Цепь подачи питания от реле бензиновой помпы разрывается, что приводит к отключению ходового освещения.

Как сделать своими руками ДХО на Приоре из фар дальнего света при помощи реле?

Применение электронного реле ДХО-30 дает возможность включать лампы дальнего освещения только на 30% от полной их мощности. Этого достаточно, чтобы использовать их в качестве ходовых фонарей. Они включаются при включенном зажигании, выключенных габаритах и отпущенном ручнике. Реле устанавливается на место штатного микропроцессорного устройства и подключается по следующей технологии:

Отключить клемму масса от АКБ.
Открыть крышку блока реле, извлечь своими руками из гнезда реле дальнего света К7 и установить ДХО 30 на его место.
Отвернуть саморезы крепления рамки панели приборов и извлечь комбинацию приборов, нажав на фиксатор.
Протянуть провода реле под панелью, чтобы концы оказались на уровне приборного разъема.
Подсоединить провода при помощи соединительных элементов согласно схеме.
Подключить разъем и клемму массы АКБ.

После выполнения работ следует проверить работу электронного реле в следующей последовательности:

Включить зажигание и поставить авто на ручник – лампы не должны гореть.
Отпустить рычаг ручного тормоза – индикация и лампы дальнего освещения должны загореться вполнакала (30%).
Моргнуть дальними фарами – лампы должны загореться в полную силу, а после вернуться к 30%.
Включить габариты – фонари должны погаснуть.
Включить дальний свет – лампы должны гореть на 100%.
Выключить зажигание – лампы должны гаснуть.

В случае если фонари горят на полную мощность сразу после подсоединения массы, надо в монтажном блоке поменять местами клеммы 30 и 87.

Модернизация штатных фонарей при помощи электронного реле избавляет от лишних хлопот по установке дополнительных ламп. Кроме этого, уменьшается нагрузка на генератор и продлевается эксплуатационный срок службы осветительных приборов. В случае надобности можно без проблем вернуться к стоковому соединению.

Здравствуйте, дорогие друзья! Думаю, многих интересует эффективная схема подключения ДХО, то есть дневных ходовых огней.

Уже не первый год на территории страны действуют правила, согласно которых при движении авто днем следует обозначать свое присутствие с помощью соответствующих фар. В качестве таких светильников используют противотуманки, ближний свет головных фар и непосредственно сами ДХО.

Применение противотуманок и головного света отличается объективными недостатками. Потому оптимальнее всего выполнить подключение ДХО от генератора или АКБ своими руками.

Существуют различные способы и схемы реализации задумки. Некоторые делают это без реле, другие совмещают ДХО с поворотниками, третьи и вовсе управляют дневными огнями отдельной кнопкой и пр. Чтобы сделать все верно, нужно знать некоторые важные моменты. И тогда автоматическое включение будет осуществляться без нарушений ПДД.

Выбор ДХО на Лада Ларгус

В том случае, когда Лада Ларгус на заводе не укомплектована ДХО, то их можно установить, используя два метода:

Обратиться на специализированную СТО.
Установить своими «мозолистыми» руками.

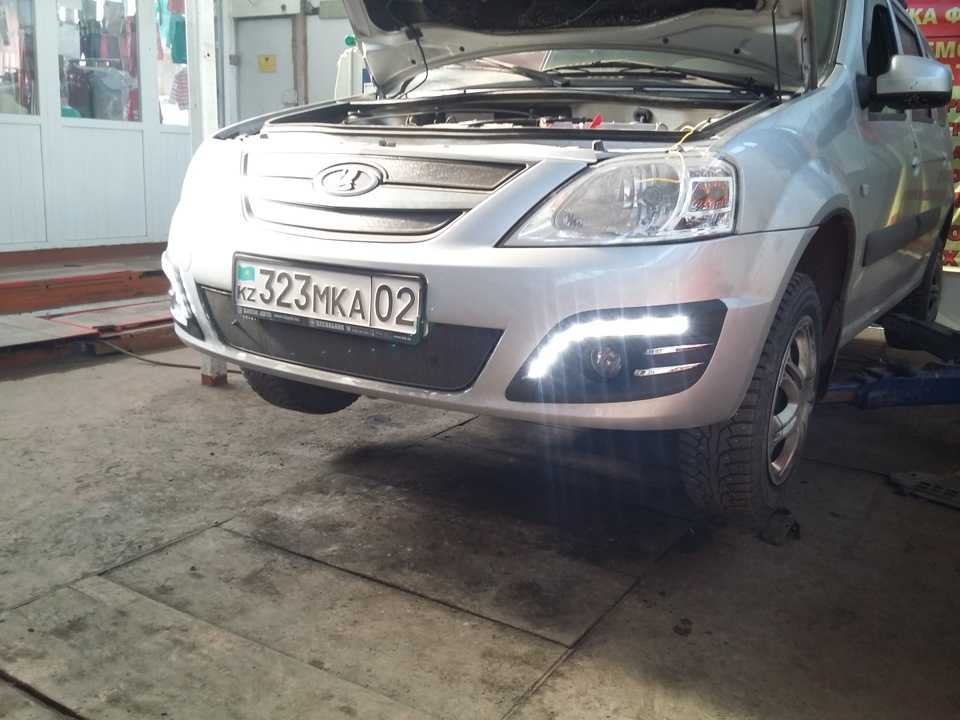

Лада Ларгус, которую оснастили ДХО

Свой выбор следует остановить на надежных моделях ДХО. Запчасти из Китая будут стоять дешевле, но европейские огни прослужат дольше. Тут выбирать надо в зависимости от своего кошелька. Специалисты отмечают, что качественные огни отечественного производства найти довольно сложно.

Заводской вариант по ГОСТу

Он включает в себя:

Лампы в накладки противотуманных фар (2 штуки). Замена стандартных накладок на ПТФ с ДХО
Блок управления ДХО. Оригинальный блок управления ДХО

Схема подключения

Схема подключения ДХО на Ларгус

Обычные лампы из КИТАЯ

Вариант установки огней ДХО в заглушки противотуманных фар

Самый дешевый и ненадёжный вариант. Но, стоимость в 250 рублей весьма соблазнительная.

Самый простой в установке вариант ДХО на Ларгус

Как установить ДХО на ВАЗ 2110 и подключить к проводке

Установка заводских дневных огней

Если есть хоть начальные навыки и знания системы электрооборудования авто, то произвести работу по установке ДХО можно своими силами. Работа при этом займет не более часа.

Если огни были куплены в магазине, то с их установкой не возникнет сложностей. В комплекте идет инструкция по их монтажу, а потому следует все действия производить согласно описанным там правилам. Если в этом возникнут какие-то трудности, то следует обратиться на СТО.

Алгоритм

Устанавливаем блок розжига ДХО под капотом. Блок розжига аккуратно крепим под капотом
Тянем черный провод на массу.
Желтый провод «параллелим» к питанию ближнего света (необходимо для того, чтобы включении ближнего света ДХО светили в половину своей мощности).
Плюсовой провод подключаем на реле зажигания. Для надёжности проверяем напряжение на колодке в реле при включении зажигания

Дневные огни собственного изготовления

Те, кто не хочет тратить средства на покупку заводских ДХО, могут их сделать самостоятельно, придерживаясь таких рекомендаций:

Надо приготовить провода, светодиодную ленту и заглушки для фар.
Ленту следует нарезать по требуемым размерам.
На заглушке сверлятся отверстия под полоски.
Припаиваются провода к полоскам.
Сами полоски крепятся на заглушки.
Производится подсоединение проводов в моторном отсеке.
Провода можно подключить к реле бензонасоса. В таком случае огни будут загораться автоматически при включении зажигания.

Тюнинг «Ларгус Кросс» своими руками

Модернизация модели по большей части направлена на повышение уровня комфорта, снижение расхода топлива, повышение динамики, улучшение внешнего вида.

Двигатель

Одним из вариантов тюнинга рассматриваемого авто является усовершенствование силового агрегата, который способен развивать от 102 до 106 л.с. в зависимости от настроек и особенностей мотора. Для размеренной езды таких характеристик вполне достаточно. Однако есть автолюбители, которым штатной мощности не хватает. Доработать двигатель можно следующими способами:

выполнить чип-тюнинг путём прошивки электронного блока управления;
изменить характеристики путём замены деталей двигателя.

Как поставить осветительные приборы собственными руками

При элементарных знаниях устройства системы электрооборудования Lada Largus и навыках владения слесарным инструментом вы решите этот вопрос не более, чем за час.

Но перед тем как покупать комплектующие для Lada Largus и приступать к монтажу, изучите основные требования, чтобы работа не пропала даром. Ошибки при ее выполнении своими руками могут привести к осложнениям как во время движения, так и при разбирательстве после возможного ДТП.

Смонтированные дневные ходовые огни «Лада Ларгус» должны обеспечивать:

автоматическое включение и отключение. При запуске мотора огни включаются, а когда мотор глушится, отключаются;
возможность выключения и включения этой функции без какого-либо дополнительного инструмента;
автоматическое погасание при включении основного света, кроме случаев кратковременного использования его для подачи светового сигнала другим участникам движения;
необходимую геометрию установки источников света: между ними — не менее 600 мм, от крайней точки борта кузова — не более 400 мм, от полотна дороги — минимум 250 мм, максимум — 1500 мм.

Теперь, когда вам известны основные требования к результатам работы, можете приступать.

Начинаем установку ходовых огней на Ладу Ларгус.

Общие требования к ДХО

Схема ДХО по Госту

К этим элементам предъявлены особые требования, которые должны соответствовать ГОСТу, а именно:

Огни должны автоматически включаться.
Должна быть возможность принудительного отключения огней.
ДХО должны выключаться автоматически при включении света в авто.
Излучатели должны иметь площадь не более 40 сантиметров.
Мощность света не должна быть больше 800кд.
Свет должен быть белым.
Фар должно быть не более 2-х.

Внесение изменений в конструкцию автомобиля

Но рекомендуется использовать именно дневные огни, так как этот вариант наиболее рациональный. Если включать свет или противотуманки, то это приведет к износу различных элементов авто, например, габаритных огней или подсветки панели приборов. ДХО во включенном состоянии не требуют дополнительного расхода топлива. Они могут работать автономно и экономить бензин.

Вариант первый — изготовление ходовых огней для автомобиля «Лада Ларгус» самостоятельно. Это можно сделать следующим образом:

в качестве светоизлучателя используется светодиодная полоска (диоды 5050, 12 В,14, 4 ВТ), два провода разных цветов, заглушка для фар;
для размещения на заглушке нарезаются 2 полоски длинной 25 см и 6 полосок по 10 см;
сверлятся отверстия для проводов в заглушках под размер полосок;
припаиваются провода к краям полосок. Они размещаются на заглушках, крепятся на силикон и дополнительно скобками. Провода выводятся на оборотную сторону;
для большей сохранности светоизлучателей и уменьшения потока света можно применить полихлорвиниловую трубку. В этом случае источник света нужно поместить в нее;
выполняются элементарные коммуникации проводов, затем вся собранная схема подключается к реле бензонасоса «Лады Ларгус». Таким образом, ходовые огни включаются при запуске мотора и выключаются, когда мотор заглушен. В дальнейшем их можно подключить иначе — через дополнительное реле, чтобы при включении габаритных огней они гасли.

Изготовление и установка оборудования закончены. Довольно просто и недорого. Безусловно, это неидеальный вариант, и не каждому он подойдет. Попробуйте.

Вариант второй — оригинальные ходовые огни для автомобилей Lada Largus:

это светодиодные лампы, доступные любому автовладельцу. Здесь без станции техобслуживания вы тоже обойдетесь. Замена заводских ламп — это элементарно;
не ошибитесь при их покупке, излучаемый свет должен быть одного оттенка. Это требование является обязательным.

Вариант третий — установка купленного в магазине комплекта.

Здесь, на первый взгляд, минимум сложностей. Есть инструкция — изучай и действуй! Но не торопитесь начинать. Трезво оцените свои знания по электрооборудованию автомобиля «Лада Ларгус». Попытайтесь проследить по инструкции, как выполняется установка и подключение приобретенного комплекта. Если вы уверены в собственных силах, приступайте. Если же нет, лучше обратитесь к специалистам на СТО. Практика показывает, что без специальной технической подготовки по электросистеме «Лада Ларгус» монтаж такого оборудования даже по инструкции довольно сложен.

Как самому установить ДХО?

Если у владельца присутствует минимальный багаж знаний в сфере автомобильного электрооборудования и потребный инструмент, то решение проблемы в таком случае не займет более двух часов времени. Во избежание некачественного выполнения работы перед выбором изделий и началом монтажа рекомендуем детальным образом ознакомиться с основными требованиями. Ошибки, которые могут себя проявить при установке ДХО, способны вызвать существенные осложнения, как при дорожном движении, так и во время разбирательства о причинах ДТП (если произойдет).

Как самостоятельно подключить ходовые огни, схема подключения

Установленные ходовые огни должны быть наделены такими функциями:

возможностью включения и отключения при запуске и остановке мотора соответственно;
способностью к активации без привлечения дополнительных инструментальных средств;
автоматической деактивацией при включении головной оптики с оставлением возможности кратковременного включения для подачи сигнала на дороге;
соблюдением потребной геометрии после непосредственной установки:
расстояние между данными световыми источниками не должно превышать 600 мм;
такой же габарит до крайней точки кузова (по ширине) — не более 400 мм;
по высоте к полотну дороги минимальный параметр должен быть 250 мм, а его максимальное значение – 1500 мм.

Ознакомившись с данными регламентными требованиями можно смело браться за установку ДХО своими руками на машину Lada Largus.

Способы монтажа

Вариант №1. Он предусматривает установку самостоятельно изготовленной ходовой оптики.

Такие изделия можно подготовить, применяя следующий алгоритм действий:

приобретаем светодиодную ленту, выступающую в роли излучателя (применяем 4-ваттные диоды 5050 с напряжением 12 В или 14 В);
для расположения на заглушке нарезаем 2 полоски, длина которых 250 мм и 6 полос, имеющих меньшую величину длины
по 100 мм;
далее производим сверловку отверстий заглушек для вывода кабелей, соответствуя размеру самих полос;
к краям полос аккуратно припаиваем наконечники проводов (их следует закрепить, применив силикон и скобы для подстраховки);
указанные кабели выводим на тыльную сторону заглушек;
чтобы по максимуму сохранить целостность излучателей, применяем трубку из полихлорвинила (в ней располагаем сам световой источник);
после выполнения примитивных коммуникаций сборку получившейся схемы коммутируем с реле топливного насоса.

Такое решение позволяет заиметь возможность включения и деактивации ходовых огней в зависимости от того, запускается или глушится мотор.

На этом процесс изготовления и монтажа данного оборудования можно считать завершенным. Как видите, ДХО своими руками – это не так-то уж и сложно.

Вариант №2 – использование оригинальных ходовых огней, применяемых для Lada Largus.

В качестве таких вариантов выступают обычные светодиодные лампы, которые стали доступным продуктом для каждого владельца. Здесь также можно обойтись без помощи соответствующей мастерской, ведь процедура замены ламп достаточно примитивна. Проявляйте внимательность во время покупки, поскольку цветовой оттенок излучаемого света должен быть идентичен у обоих источников (обязательное требование).

Вариант №3 – монтаж комплекта, приобретенного у торгового субъекта.

На первый взгляд может показаться, что процедура наделена минимумом сложности. Действовать следует в соответствии с положениями инструкции. Перед началом манипуляций потребуется взвесить уровень своих знаний в сфере электрооборудования модели Lada Largus. Если уверенность в собственных возможностях отсутствует, то обращайтесь к специалистам сервисов.

Использование мощных светодиодов 1-3 Вт

При изготовлении ходовых огней своими руками, помимо светодиодной ленты можно использовать сверхмощные светодиоды.

У предыдущих решений есть один существенный недостаток – отсутствие возможности корректировать направленность и угол светового потока. Для мощных светодиодов мощностью 1-3Вт в продаже есть много оптических решений от 10 до 120 градусов.

Чтобы сделать светодиодные ДХО своими руками на мощных кристаллах вам понадобится:

Светодиоды 1Вт от 3 до 5 шт (для обеспечения необходимой силы света);
линзы, собирающие с углом 30 градусов;
драйвер для светодиодов с характеристиками: входное напряжение 12В, выходной ток 300мА, до 5Вт;
подложка для крепления к радиатору;
радиатор площадью около 100 см 2 .

Драйвер нужен для обеспечения стабилизированным током светодиодов. Можно применить и схему с гасящим резистором как в предыдущих самоделках, но мощность резистора в таком случае будет слишком большой и такое решение не отличается надёжностью.

Чтобы смонтировать светодиоды на радиаторе нужен либо теплопроводящий клей, либо специальная подложка для крепления и термопаста. Светодиод припаивается к этой подложке, а она прикручивается на радиатор.

Можно найти и готовые площадки для монтажа, в ряде случаев – это более удобный вариант. В некоторых магазинах есть такие подложки со смонтированными на них светодиодами.

Термопаста или термопрокладка нужны для обеспечения лучшей теплопередачи, а также заполнения неровностей подложки и радиатора, для улучшения теплообмена.

При изготовлении ДХО своими руками из светодиодов с помощью такого комплекта вам понадобится корпус, его вы можете изготовить самостоятельно из подручных материалов, или воспользоваться старыми противотуманными фонарями или чем-то подобным.

Варианты монтажа

Если модель Лада Ларгус в заводском исполнении не предусматривает присутствие обозначенных приборов освещения, то при их установке обычно действуют двумя методами:

обращаются за услугой СТО, где могут предложить весь комплекс работ, начиная приобретением и заканчивая непосредственным монтажом;
устанавливают ДХО своими руками.

В последнем варианте также присутствуют два пути решения:

установка приобретенного в торговой сети комплекта;
монтаж самостоятельно изготовленных ДХО.

Далее подробно рассмотрим ДХО своими руками. Для осуществления этого способа потребуется отсутствие в нормативных документах государственного уровня запрета на изменение такого рода заводской конструкции конкретного автомобиля, в нашем примере Лада Ларгус. Когда данное авто уже оснащен таким световым оборудованием и после проверки его эффективности у владельца возникают замечания, то это обстоятельство естественно вызывает желание самостоятельно изготовить и установить аналогичные световые устройства, обладающие большей эффективностью.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1. Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2. Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3. Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4. Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Предлагаем несколько вариантов монтажа

в качестве светоизлучателя используется светодиодная полоска (диоды 5050, 12 В,14, 4 ВТ), два провода разных цветов, заглушка для фар;
для размещения на заглушке нарезаются 2 полоски длинной 25 см и 6 полосок по 10 см;
сверлятся отверстия для проводов в заглушках под размер полосок;
припаиваются провода к краям полосок. Они размещаются на заглушках, крепятся на силикон и дополнительно скобками. Провода выводятся на оборотную сторону;
для большей сохранности светоизлучателей и уменьшения потока света можно применить полихлорвиниловую трубку. В этом случае источник света нужно поместить в нее;
выполняются элементарные коммуникации проводов, затем вся собранная схема подключается к реле бензонасоса «Лады Ларгус». Таким образом, ходовые огни включаются при запуске мотора и выключаются, когда мотор заглушен. В дальнейшем их можно подключить иначе — через дополнительное реле, чтобы при включении габаритных огней они гасли.

Вариант второй — оригинальные ходовые огни для автомобилей Lada Largus:

это светодиодные лампы, доступные любому автовладельцу. Здесь без станции техобслуживания вы тоже обойдетесь. Замена заводских ламп — это элементарно;
не ошибитесь при их покупке, излучаемый свет должен быть одного оттенка. Это требование является обязательным.

Вариант третий — установка купленного в магазине комплекта.

Лада Largus › Бортжурнал › Замена лампочек подсветки блока управления климатом Лада Ларгус Вообщем поставил…

Особенности эксплуатации Исходя из своего непосредственного назначения, эта деталь подвески эксплуатируется в достаточно жёстком режиме.…

Прокат Лада Ларгус Лада Ларгус – это комфортный и универсальный транспорт, который может приспосабливаться к…

Лада Гранта Drive Car › Бортжурнал › Расчет оптимального переключения передач Гранта 87лс Привет-Привет!А вы…

Lada Largus Кузов: Все Объём двигателя: Все Артикул: Год выпуска: 2012 Коробка: Все Комплект порогов…

Дневные ходовые огни предназначены для того, чтобы улучшить видимость авто, на котором они установлены, в дневное время. На большинстве современных автомобилей такие огни устанавливаются на заводе. Также их можно установить и своими руками.

На видео ниже показана установка светодиодных ДХО на Лада Ларгус.

Ходовые огни на Лада Ларгус своими руками

Виды подключения

Правила и инструкция по установке ДХО

Как сделать своими руками ДХО на Приоре из фар дальнего света при помощи реле?
