Прикуриватель в Дастер

Как заменить предохранитель

Устройство и подключение

Принцип работы прикуривателя одинаков для всех автомобилей. Внутри подвижной части – тонкая металлическая спираль. Стержень вставляется в патрон, к которому подключен ток. При нажатии кнопки контакты замыкаются, а затем через систему начинает проходить электричество, разогревая спираль. После достижения температуры, достаточной для прикуривания (15-20 секунд), срабатывает термореле, которое отключает стержень, возвращая его в первоначальную позицию.

К прикуривателю Рено Дастер подходят три кабеля от сети автомобиля.

1. Основной плюс. Идет от прикуривателя к аккумуляторной батарее. Его задача – нагрев металлической нити. Подключен через специальный защитный элемент с номиналом 15 ампер.
2. Дополнительный плюс. Гарантирует исправную работу лампочки подсветки прикуривателя. Светофильтр находится вокруг гнезда прибора, что помогает найти его при плохом освещении. Запитан через желтый или белый провод.
3. Основной минус, масса. Один конец подходит к кузову авто, а второй – к корпусу прикуривателя. При замыкании этих контактов через устройство начинает проходить ток.

Назначение и расположение элементов в авто до 2015 года

В машинах Duster имеются блоки реле и предохранителей:

• в моторном отсеке (смонтирован справа от аккумуляторной батареи);
• в салоне (находится под торцевой крышкой панели приборов со стороны водителя).

Под капотом

В блоке слева расположены предохранители:

1. Свободное гнездо.
2. Разъем пустует.
3. Бензонасоса и катушек зажигания, реле контроллера мотора (25 А).
4. Муфты включения компрессора климатической установки (15 А).

В вертикальном ряду находятся (сверху вниз) элементы защиты:

1. Обмоток мотора вентилятора на радиаторе (пониженная скорость, номинал 40 А).
2. Цепей, идущих к блоку в панели приборов (позиции 9, 10, 28-32 и 36, вставка на 60 А).
3. Кабелей, проложенных до коробки в салоне машины (точки 13-20, 24, 26-27 и 37-39, элемент на 60 А).
4. Предохранителей в панели приборов (позиции 1-5 и 11-12, номинал 60 А).
5. Кабелей, находящихся под напряжением при повороте ключа в замке в позиции S или A (25 А).
6. Силовых цепей, обеспечивающих обогрев салона (80 А).

Сбоку справа установлены (сверху вниз) предохранители:

1. Защиты контроллера системы ABS (50 А).
2. Цепей блока ABS (с пониженной силой тока, номинал вставки – 25 А).

В салоне

В панели приборов (схема предохранителей находится на крышке коробки) вертикально установлены элементы для защиты цепей (от левого угла вниз по рядам):

1. Питания моторчика очистки и обогрева поверхности стекла (20 А).
2. Контроллера комбинации приборов и реле управления топливной помпой и системой зажигания. Дополнительно к элементу выведены контакты от БУ двигателем, номинал вставки – 5 А.
3. Индикаторов снижения скорости (10 А).
4. Ламп указателей направления поворотов, диагностической колодки и блока иммобилайзера (10 А).
5. Управления электромагнитным приводом включения заднего моста (5 А).
6. Зарезервировано.
7. Не задействовано.
8. Свободное гнездо.
9. Питания нити лампы ближнего света, установленной на левой стороне (10 А).
10. Аналогично предыдущей позиции, но для правой фары (10 А).
11. Питания дальнего света для фары левого борта и индикатора включения освещения в комбинации приборов (10 А).
12. Аналогично позиции 11, но для прибора по правой стороне машины (10 А).
13. Электрических моторов для перемещения стекол в задних дверях (30 А).
14. Аналогично предыдущей позиции, но для передних дверей (30 А).
15. Контроллера антиблокировочной системы тормозов (10 А).
16. Нитей обогрева в подушках сидений для водителя и пассажира спереди (15 А).
17. Сигнала предупреждения (клаксон, номинал 15 А).
18. Габаритного освещения по левой стороне (10 А).
19. Аналогично предыдущей позиции, но для правой стороны кузова (10 А). К контактам выведены лампы подсветки номера и приборов
20. Питания задней противотуманной фары (7,5 А).
21. Элементов обогрева поверхности зеркал заднего вида (5 А).
22. Резервная позиция.
23. Не задействовано.
24. Контроллера электроусилителя руля (5 А).
25. Зарезервировано.
26. Контроллера подушек безопасности (5 А).
27. Парковочного ассистента, индикаторов включения передачи для движения задним ходом и системы удаления грязи со стекла крышки багажника (20 А).

В нижней части блока горизонтально установлены предохранители (от левого угла вниз по рядам):

1. Систем подсветки в потолочном плафоне и в багажном отсеке (15 А).
2. Моторчика трапеции очистки ветрового стекла (15 А).
3. Контроллера управления центральной блокировкой замков (20 А).
4. Передних противотуманных фар (15 А).
5. Подачи питания к нитям обогрева стекла в двери багажника (30 А).
6. Зарезервировано.
7. Питания муфты включения редуктора задних колес (15 А).
8. Зарезервировано.
9. Мотора вентилятора отопителя (30 А).
10. Электродвигателей регулировки зеркал (5 А).
11. Прикуривателя и цепей мультимедийного центра (15 А).
12. Реле включения вентилятора климатической установки (10 А).

Дополнительная розетка

Непрочитанное сообщение DIM » 11 апр 2011, 17:01

Непрочитанное сообщение Юра » 12 апр 2011, 17:10

Непрочитанное сообщение Юра » 12 апр 2011, 18:51

Тоже заинтересовался вопросом, куда устанавливать и как подключать розетки. Как минимум предполагаются следующие одновременные потребители: — навигатор (пот. 1А) — видеорегистратор (пот. 0.7 А) — автохолодильник (пот. 4 А)

Первым двум нужно питание USB, последнему прикуриватель.

Что-то еще может подключатся по необходимости

Сейчас (не в Дастере) у меня все это подключено к разъему магнитолы (ее у меня нет) к неотключаемым контактам и выведено длинным кабелем на тройной прикуриватель, в него подключено два компактных переходника прикуриватель-USB. Более оптимально, думаю, подключить к блоку предохранителей, тем более магнитола теперь есть. К аккуму не самый лучший вариант, т.к. без предохранителей нельзя, у меня уже были случаи повреждения разъемов прикуривателя с вылетом предохранителей. Пока, думаю, простейший вариант подключить (припаять) имеющийся тройник прикуривателя с кабелем к блоку предохранителей (нужна схема), ну использовать имеющиеся переходники прикуриватель-USB, закрепить примерно, как в одной из соседних тем внизу сбоку от ручек регулировки.

Насчет выноса розетки в багажник пока не определился. Холодильник туда не выносил, т.к. там для него не было места и достаточно вентиляции (Логан-седан), но сейчас вентиляции будет больше, а возможно и места, т.к. будет еще бокс на крыше.

Кто уже реализовал подобный вариант с подключением к предохранителям, есть схема? Где вести провод?

Источник

Реле Рено Дастер

Если предохранители ответственны преимущественно за магистрали управления и контрольных приборов. Релейные переключатели выполняют схожую роль, но с небольшим отличием – вставки защищают силовые магистрали энергоемкого оборудования.

Дворники

Релюшки автомобиля монтируются под приборкой со стороны водителя. Вставки отсутствуют в основном блоке – они вынесены отдельно от общей панели.

Реле вентилятора охлаждения

Система питания вентилятора радиаторной установки достаточно продумана. Здесь за активацию низких и высоких оборотов пропеллера отвечают реле 3 и 1. Подобное расположение актуально для машин до и после 2016 года. Жилы аппаратуры управления запитаны от реле К7 салонного блока.

Реле ближнего света

Оптические приборы на автомобиле выполнены так, что элементы устанавливаются в блок-фаре. Найти его можно по характерному внешнему виду на задней части блока.

Реле поворотов Дастер: где находится

В большинстве вариаций автомобиля такого нет. Его роль выполняет модуль управления системой комфорта. Сами релюшки являются неотъемлемой частью устройства.В отдельных случаях выносятся под приборку со стороны водителя.

Питание клаксона проходит через индивидуальный выключатель, встроенный в корпус устройства.

Реле напряжения на генератор

Регулятор вспомогательного оборудования может монтироваться в двух местах. Аппаратура смонтирована возле генератора. Второй вариант – детали входят в состав электроники управления двигателем.

Магнитола

Штатная проводка проведена через предохранители 28/38. Первый отвечает за питание от аккумулятора напрямую, второй – подает напряжения от замка зажигания.

Некоторые водители при монтаже доработанной акустики, протягивают магистраль питания напрямую от АКБ.

Расположение реле стартера Дастера

Втягивающее смонтировано стандартно для всех автомобилей. Пусковой выключатель устанавливается под капотом. Найти устройство можно по характерным щелчкам, при проворачивании ключа зажигания.

Реле зарядки

Система на Дастере продумана на высоком уровне. Устройство входит в состав модуля управления двигателем (после рестайлинга). Агрегат может быть смонтирован возле батареи, между ней и генератором.

Реле дополнительного отопителя салона

Узел устанавливается на машины опционально. В большинстве версий его нет. Там, где агрегат предусмотрен конструкцией, релюшки монтируются вдоль балки приборной доски.

Рено Дастер после рестайлинга

Модернизация Renault Duster была осуществлена через три года после выпуска первой модели. Изменения коснулись внешнего облика, силовых агрегатов, трансмиссии, а также расширено оснащение электронными системами. Для защиты бортовой сети используются монтажные блочки. На крышках блоков предохранителей Дастера нет схемы. Рассмотрим подробно расположение блочков Renault Duster, а также назначение защитных элементов.

Дастер предохранители под капотом

Предохранители моторного отсека Рено Дастер имеют следующую компоновку:

• Ef1 – передние ПТФ (10А);
• Ef2 – ЭБУ кузовным оборудованием (7,5A);
• Ef3 – система подогрева внешних зеркал, заднего стекла (30А);
• Ef4, Ef7 – ESC (25, 50А);
• Ef5 – питающие линии защитных элементов салонного блока: F11, F24-27, F34, F39, F41 (60А);
• Ef6 –замок зажигания, питающие линии защитных элементов салонного блока: F28, F31, F38, F43, F46, F47 (60А);
• Ef8 – розетка в багажном пространстве (80А);
• Ef9, Ef13, Ef19, Ef20 – не задействован;
• Ef10, Ef11 – подогревательный комплекс лобового стекла (40А);
• Ef12 – стартер (30А);
• Ef14 – ЭБУ солового агрегата (25А);
• Ef15 – муфта с реле компрессора кондиционера (15А);
• Ef16 – охлаждающий вентилятор радиатора (50А);
• Ef17 – управляющая программа автоматической трансмиссии (40А);
• Ef18 – ГУР (80А);
• Ef21 – кислородный датчик и положения распределительного вала, клапана изменения фаз и продувки адсорбера (15А);
• Ef22 – насос для подачи топлива, управляющая программа охлаждающего вентилятора радиатора, катушки зажигания, ЭБУ силового агрегата, форсунки;
• Ef23 – предохранитель бензонасоса Renault Duster.

Отдельным блоком в подкапотном пространстве расположены реле Рено Дастер:

• Er1 – сигнал (20А);
• Er2 – звуковое сопровождение охранной сигнализации (20А);
• Er3, Er9 – стартер 1, 2 (35, 20А);
• Er4 – ЭБУ силового агрегата (35А);
• Er5 – муфта компрессора кондиционера (20А);
• Er6 – реле топливного насоса (20А);
• Er7 – охлаждающий вентилятор радиатора, второй подогревательный комплекс лобового стекла (35А);
• Er8 – первый подогревательный комплекс лобового стекла (35А).

Предохранители Дастер рестайлинг в салоне

Схема силового салонного блока Рено Дастер после рестайлинга разделена на несколько зон. Далее представлена каждая из них:

• F1, F4, F7-F10 – не задействован;
• F2 – левая и правая передняя фара, ЭБУ кузовного оборудования (25А);
• F3 – 4WD (5А);
• F5 – розетка (15А);
• F6 – ЭБУ кузовного оборудования (5A).

• A – реле вентилятора кондиционера;
• B – реле обогрева зеркал;
• F1 – привода стекол передних дверей (30А);
• F2, F4 – дальний и ближний свет блок-фары с левой стороны соответственно (10А);
• F3, F5 – дальний, ближний свет блок-фары с правой стороны соответственно (10А);
• F6 – фонари сзади (5А);
• F7 – габариты спереди (5A);
• F8 – привода стекол дверей сзади (30А);
• F9 – ПТФ сзади (7,5А);
• F10 – сигнал (15А);
• F11 – система автоматической блокировки замков дверей (20А);
• F12 – стоповые огни, ABS, ESC (5A);
• F13 – подсветка перчаточного ящика, салонного и багажного пространства (10А);
• F14, F30 – не задействован;
• F15 – передние дворники (15А);
• F16 – мультимедийный комплекс (15А);
• F17 – ДХО (7,5А);
• F18 – стоповые огни (7,5А);
• F19 – приборная панель, электронный коммутатор, система впрыска (5А);
• F20 – SRS (5A);
• F21 – лампа заднего хода, 4WD (7,5А);
• F22 – ГУР (5A);
• F23 – сигнализатор не пристегнутого ремня безопасности, регулятор скорости, программа помощи при парковке (5А);
• F24, F25 – централизованный электронный коммутатор в салоне (15, 5А);
• F26 – поворотники (15А);
• F27, F29 – рычаги управления под рулевой колонкой (20, 25А);
• F28 – сигнал (15А);
• F31 – приборная панель (5А);
• F32 – вентиляционный комплекс, управляющая программа системой кондиционирования, разъем для подсоединения дополнительного оборудования, радио (7,5A);
• F33 – предохранитель прикуривателя Renault Duster (20А);
• F34 – разъем для подсоединения диагностического или аудио оборудования (15А);
• F35 – подогревательный комплекс зеркала заднего вида (5А);
• F36 – привод внешних зеркал (5A);
• F37 – стартер, централизованный электронный коммутатор в салоне (30А);
• F38 – передние дворники (30А);
• F39 – вентиляционный комплекс (40А).

750:

A – реле блокировки приводов задних стекол;

703:

• A – реле розетки в багажном пространстве;
• B – не задействован.

• Перетяжка руля пежо 307



• Как снять щиток приборов рено лагуна



• Как установить брызговики на рено меган 2



• Регулировка фар рено клио 2



• Пежо 407 работает как дизель

Предохранители и реле Рено Дастер и для его рестайлинга (расположение, назначение, номинал)

Электрические цепи в автомобиле Рено Дастер защищены предохранителями, что позволяет избежать критических токов в проводке, приводящих к перегреву и разрушению целостности цепей. Кроме того, в блоках расположены реле, управляющие включением или выключением каких-либо устройств при пропускании через свои контакты электрического тока. В этой статье будет приведена информацию по расположению и назначению предохранителей и реле в монтажных блоках автомобиля Рено Дастер. Осталось лишь сказать о том, что с 2015 года у Рено Дастер существенно изменились блоки, это было связано с его рестайлингом, но все это будет отражено в статье.

Обозначение, назначение и номинальные характеристики предохранителей в монтажном блоке расположенном в салоне Рено Дастер

Предохранители Рено Дастер расположение

Это были принципы проверки и замены в общих чертах, а теперь пора перейти к конкретике. Существуют свои особенности при работе с предохранителями в салоне и под капотом

Важно знать, где они расположение предохранителей в кроссовере Рено Дастер, как правильно до них добраться, и какие у них есть нюансы. Все это позволит произвести быструю и грамотную проверку, и в случае необходимости – замену устройств

Не всегда получится использовать корпус автомобиля для подсоединения одного из проводов контролирующего прибора. Тогда-то и можно воспользоваться корпусом прикуривателя, после чего быстро проверить предохранитель

Важно учесть, что схема, указывающая, где именно расположен тот или иной предохранитель, у не измененного Рено Дастера и его рестайлинговой версии несколько различается

Реле обогрева стекла задней двери и обогревателя салона Рено Дастер

Отдельно стоит сказать о реле обогрева стекла задней двери и обогревателя салона. Эти реле расположены под панелью приборов в салоне автомобиля. В блоках вы их не найдете! Теперь о рестайлинге, то есть о предохранителях и реле на Дастере после 2015 года.

Схема

Номера предохранителей автомобиля с двигателем F4R

F1 (15/30А) Малая скорость электровентилятора системы охлаждения/электромагнитная муфта компрессора кондиционера

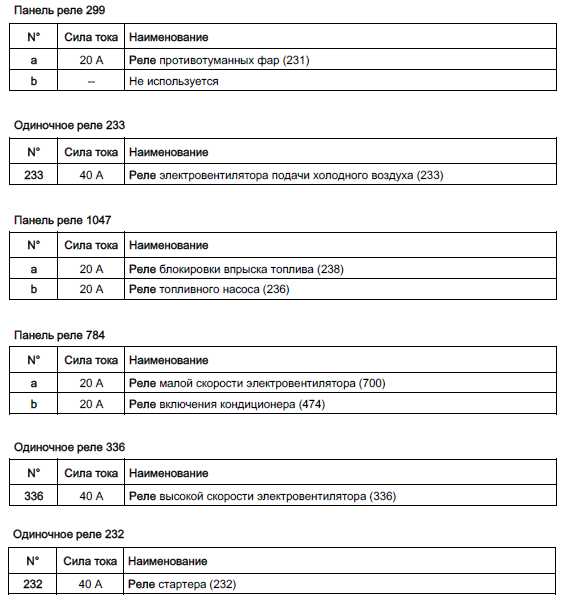

Одиночное реле 336

336

40 А

Реле высокой скорости электровентилятора

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Под крышкой всегда располагается схема предохранителей. Чтобы извлечь устройство, воспользуйтесь пинцетом. Кстати говоря, специальный пинцет находится тоже под крышкой.

В салоне машины

Монтажный блок можно найти на панели приборов в левой нижней части водительского места. Крышка блока располагается с торца, для открытия которой достаточно поддеть ее пальцем, надавливая на защелку.

Расшифровка установленных в монтажном блоке салона авто Рено Дастер предохранителей:

Если возникла необходимость осмотра монтажного блока, то лучше проверить все предохранители, особенно те, что отвечают за определенные параметры работы.

Например, есть устройство, которое курирует работу электрического вентилятора системы и это F36 на 30А, а от F19 с силой тока 10А зависит работа плафона освещения, F14 (30А) поддерживает работоспособность электрических моторов стеклоподъемников передних дверей.

Отдельно стоит обмолвиться о реле обогрева стекол задних дверей и обогревателя салона авто. Их не найдете в монтажных блоках, реле установлены в салоне машины под передней панелью.

Отдельно стоит обмолвиться о реле обогрева стекол задних дверей и обогревателя салона авто. Их не найдете в монтажных блоках, реле установлены в салоне машины под передней панелью.

Расположение предохранителей и реле в Renault Duster

• Файлы
• Скачать: Загрузить (511 Кб) МБ
• Двигатель
• Модель автомобиля: Duster

Места установки блоков предохранителей в Duster

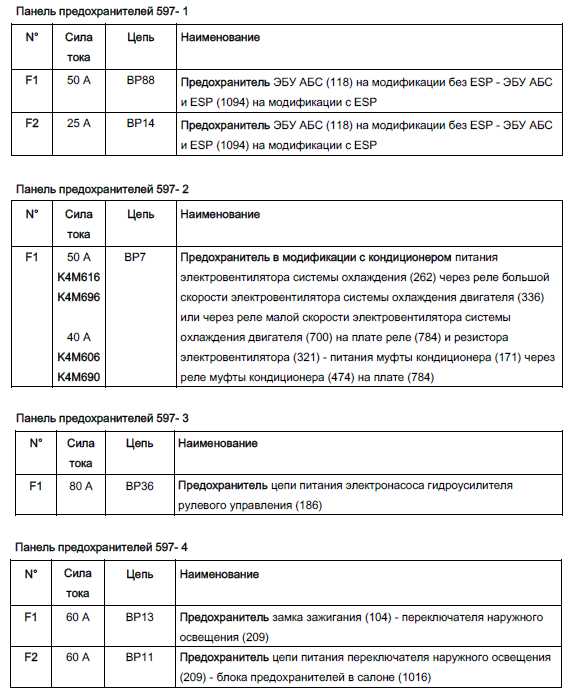

Номиналы и обозначение предохранителей в Рено Дастер

Предохранители Рено Дастер

Блок предохранителей в салоне расположен с левой стороны приборной панели

Обозначения и расположение предохранителей салонного блока в Renault Duster

Назначение и номиналы предохранителей (в зависимости от уровня комплектации)

Блок предохранителей и реле в моторном отсеке

Расположение предохранителей и реле в коммутационном блоке моторного отсека

Renault Duster БЕНЗИНОВЫЙ ДВИГАТЕЛЬ 1.6 К4М

Назначение и номиналы предохранителей (в зависимости от уровня комплектации)

Блок в моторном отсеке (бензиновый двигатель)

Расположение предохранителей и реле в коммутационном блоке моторного отсека

Renault Duster ДВИГАТЕЛЬ 1.5 ДИЗЕЛЬ К9К

Расположение предохранителей и реле в коммутационном блоке моторного отсека

Renault Duster Бензиновый двигатель 2.0 F4R

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Расположение предохранителей и реле в Renault Duster

Предохранители Рено Дастер расположение

Это были принципы проверки и замены в общих чертах, а теперь пора перейти к конкретике. Существуют свои особенности при работе с предохранителями в салоне и под капотом

Важно знать, где они расположение предохранителей в кроссовере Рено Дастер, как правильно до них добраться, и какие у них есть нюансы. Все это позволит произвести быструю и грамотную проверку, и в случае необходимости – замену устройств

В салоне

Здесь у Рено Дастер находится множество предохранителей. Блок располагается на панели приборов, а именно – в ее левом торце. Для того, чтобы получить доступ к устройствам, необходимо снизу поддеть пальцем крышку. Она не будет сниматься легко, поскольку ей будет мешать защелка, так что придется легонько надавить, после чего снять крышку. Доступ получен.

Осталось только произвести проверку. Как уже и говорилось лучше делать это при помощи автомобильной лампы, один из проводов которой можно подключить, в том числе, к корпусу прикуривателя. Можно использовать либо лампу промышленного производства, либо автомобильный вариант с проводами.

Не всегда получится использовать корпус автомобиля для подсоединения одного из проводов контролирующего прибора. Тогда-то и можно воспользоваться корпусом прикуривателя, после чего быстро проверить предохранитель

Важно учесть, что схема, указывающая, где именно расположен тот или иной предохранитель, у не измененного Рено Дастера и его рестайлинговой версии несколько различается

Лучше проверить все устройства. По крайней мере, стоит точно убедиться в том, что исправны те, что отвечают за основные функции. Среди них устройство, предохраняющее питание электровентилятора системы. За эту функцию отвечает предохранитель F36 номиналом 30А. Другой, безусловно важный прибор защищает лампы плафона освещения. Это F19, сила тока которого составляет 10А. Электродвигатели стеклоподъемников предохраняет F14 с силой тока в 30А.

Под капотом

В этой части автомобиля также имеется монтажный блок. Осуществить проверку просто:

• Нужно отжать оба фиксатора, закрепляющие крышку.
• Снять последнюю.

Пинцет располагается там же, под крышкой. Все делается быстро и легко, без каких-либо трудностей, если, конечно, речь идет об обычном, классическом Дастере с завода. А вот если это рестайл, то блок предохранителей может быть далеко не так удобен в обращении.

В чем же может быть сложность? Во-первых, на крышке такого блока может попросту не быть наклейки с описанием приборов, которые в нем содержатся, а потому невозможно будет сразу представить, с какими именно реле и предохранителями придется иметь дело

Важно ли это? Безусловно, ведь по некоторым брендам можно сразу понять, что предохранитель лучше заменить, на всякий случай

Если Рено Дастер все-таки модифицированный, в частности, обладает таким вот блоком, то можно довести его до ума, если самостоятельно распечатать схемы, и прикрепить с внутренней стороны крышки, как это изначально делается в оригинальном дастеровском блоке.

Более того, можно сделать даже более удобную схему, чем в оригинале, учтя особенности своего зрения и удобство восприятия визуальной информации. Самое главное – чтобы схема для Дастера была достоверной и отражала картину в точности. Это в разы облегчает всю процедуру, экономя время и силы.

На что обратить внимание в первую очередь

Под капотом есть множество защитных устройств. В числе тех, что надлежит проверить – устройство, отвечающее за переключатель наружного освещения. Оно также отвечает и за замок зажигания. Это прибор F1 с силой тока, равной 60А.

Также важно проверить прибор, защищающей цепь питания электронасоса. Последний относится к гидроусилителю управления Дастера

Это также F1, но с силой тока, равной 80 А. Нужно убедиться, что все в порядке с деталью, защищающей питание дополнительного отопления. Номинал у нее точно такой же. Надо отметить, что в данном случае подключение произведено через два реле двух дополнительных отопителей.

Надлежит проконтролировать деталь, защищающую управление и питание того реле, что отвечает за блокировку системы впрыска. Это F1 с силой тока, составляющей 30А. Под капотом модифицированной версии можно найти множество тех деталей, которые не встречаются в стандартном варианте Дастера.

Сложно ли достать нужное устройство? Вовсе нет. Есть немало магазинов, в том числе, в сети, которые позволяют без труда подобрать подходящий и качественный экземпляр. Но все же, пожалуй, для классического Дастера найти детали проще.

Обозначение для рестайлинговых

Прикуриватель с подсветкой Логан, Дастер, Меган (Renault)

Прикуриватель с подсветкой на автомобили Рено. Оригинальный прикуриватель с подсветкой, идеально подходит по размерам и фактуре, качественное исполнение исключает возможность замыкания и возгорания салона. Производитель: Renault (оригинал)

Подходит на следующие автомобили: Рено Логан (Renault Logan), Сандеро (Sandero), Клио (Clio), Симбол (Symbol), Каптур (Kaptur), Дастер (Duster), Лада Ларгус (Lada Largus), Кангу (Kangoo) для всех годов и комплектаций

Оригинальный номер по каталогу: 253312702R

Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».

1. Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
2. Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
3. Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
4. Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.

Дополнительная вкладка, для размещения информации о магазине, доставке или любого другого важного контента. Поможет вам ответить на интересующие покупателя вопросы и развеять его сомнения в покупке

Используйте её по своему усмотрению.

Вы можете убрать её или вернуть обратно, изменив одну галочку в настройках компонента. Очень удобно.

Прикуриватель Рено Логан, Дастер, Сандеро, Лада Ларгус, с подсветкой, аналог 8200046338/253312702R

Ваша просьба принята!

Вы получите уведомление о поступлении товара в продажу на указанные Вами контакты

Прикуриватель в сборе Рено Логан, Дастер, Сандеро, Лада Ларгус, С ПОДСТВЕТКОЙ

• Renault Logan I, II
• Renault Duster
• Renault Sandero
• Lada Largus всех модификаций

Комплект: гнездо прикуривателя + ответная часть, инструкция

Габариты, см (ДхШхВ): 9 x 5 x 4

Прикуриватель в сборе от производителя Мановер является аналогом оригинального элемента с номером по каталогу 253312702R / 8200046338.

Состоит из гнезда и ответной части. Без доработок встает в штатное место в замен заводского прикуривателя.

При нажатии сигнализирует о нагревании неякрим оранжевым светом.

Если установка производится вместо розетки, то может понадобиться разъем прикуривателя (арт. 14291).

Оригинальный прикуриватель для Лада Ларгус представлен по этой ссылке.

Расположение предохранителей и реле в Renault Duster

Места установки блоков предохранителей в Duster

Номиналы и обозначение предохранителей в Рено Дастер

Предохранители Рено Дастер

Блок предохранителей в салоне расположен с левой стороны приборной панели

Обозначения и расположение предохранителей салонного блока в Renault Duster

Назначение и номиналы предохранителей (в зависимости от уровня комплектации)

Блок предохранителей и реле в моторном отсеке

фото «за рулем»

Расположение предохранителей и реле в коммутационном блоке моторного отсека

Renault Duster БЕНЗИНОВЫЙ ДВИГАТЕЛЬ 1.6 К4М

Назначение и номиналы предохранителей (в зависимости от уровня комплектации)

Блок в моторном отсеке (бензиновый двигатель)

Расположение предохранителей и реле в коммутационном блоке моторного отсека

Renault Duster ДВИГАТЕЛЬ 1.5 ДИЗЕЛЬ К9К

Расположение предохранителей и реле в коммутационном блоке моторного отсека

Renault Duster Бензиновый двигатель 2.0 F4R

Скачать файл PDF с описанием блоков предохранителей в Renault Duster

Не работает прикуриватель на Рено Дастер. Причины и ремонт

Причины неисправностей

На данной модели автомобиля причиной может быть в особенности конструкции самого элемента, и пользоваться им нужно очень аккуратно, так как в процессе эксплуатации могут загнуться провода, что приведет к замыканию. Если он перестал работать можно попробовать взять отвертку разогнуть контакты в первоначальное положение.

Еще проблема может возникнуть из-за сгоревшего предохранителя, так как он один отвечает не только за прикуриватель, а также  за работу магнитолы. Поэтому если по каким либо причинам перестала работать и магнитола, то первым делом нужно проверить целостность предохранителя. Для этого нужно найти блок предохранителей, находится он под рулем с левой стороны приборной панели, в блоке имеются специальные щипцы, которыми можно произвести замену детали.  Где именно он располагается, изображено на внутренней стороне крышки или благодаря руководству к авто. Если вовремя проверки выясняется, что причиной неисправности является, предохранитель прикуривателя Рено Дастер то старый меняем на новый, ошибкой будет, если новый элемент установится в свободное место, а старый останется на своем месте.

Еще одной ошибкой будет установка более мощного предохранителя, так как это может привести к перегреву и в последствие к возгоранию автомобиля.  Если требуется подключить мощную технику, то сделать это желательно напрямую к АКБ, отрезается штепсель, который подключается к гнезду прикуривателя и меняется на переходник «крокодил», который подключается к клеммам АКБ, при подключении очень важно не перепутать последовательность проводов. Сберечь прикуриватель от поломки можно при помощи вывода силового гнезда, который рассчитан на более мощные приборы, такое гнездо подключается к аккумулятору и может устанавливаться в любом месте автомобиля

Сберечь прикуриватель от поломки можно при помощи вывода силового гнезда, который рассчитан на более мощные приборы, такое гнездо подключается к аккумулятору и может устанавливаться в любом месте автомобиля.

Так же причины, по которым может перестать работать прикуриватель, могут быть следующие:

• Подключены слишком мощные приборы
• Штекеры, которые вставляются в гнездо, болтаются или плохо собраны

Если во время проверки выясняется что предохранитель прикуриватель на Рено Дастер целый, то нужно проверить  целостность проводов его  гнезда, а также обратить на его внешний вид, нет ли на нем темных пятен.
