Задние противотуманные фонари
Поверните крайнее кольцо рычага подрулевого переключателя 3 в положение, при котором метка 4 совместится с соответствующим символом. Задние противотуманные фонари включатся, если включено наружное освещение.
При этом включается соответствующая сигнальная лампочка на щитке приборов. Не забывайте выключать задние противотуманные фонари, когда в них нет необходимости, чтобы не мешать другим участникам движения.
Когда наружные осветительные приборы выключаются, одновременно выключаются задние противотуманные фонари и противотуманные фары (если они установлены).
Кол-во блоков: 8 | Общее кол-во символов: 6911Количество использованных доноров: 3Информация по каждому донору:
- http://LoganRenault.ru/html/p220.html: использовано 6 блоков из 6, кол-во символов 2149 (31%)
- https://www.club-renault.ru/forum/topic/45966-problema-s-pereklyucheniem-blizhnego-i-dalnego-sveta/: использовано 1 блоков из 2, кол-во символов 203 (3%)
- http://wiki.zr.ru/%D0%9F%D0%BE%D0%B4%D1%80%D1%83%D0%BB%D0%B5%D0%B2%D1%8B%D0%B5_%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D0%B8_Logan_2005: использовано 1 блоков из 2, кол-во символов 4559 (66%)
before—>
Renault Sandero — субкомпактный хэтчбек произведенный на одной платформе с рено логан. Внедорожная версия данной модели известна под названием Sandero Stepway. Рено сандеро 1 поколения выпускалось в 2008, 2009, 2010, 2011, 2012 и 2013 годах. После, автомобиль обновили и в 2014, 2015, 2016, 2017, 2018, 2019 годах и по настоящее время, поставляется 2 поколение Renault Sandero. Мы предоставляем информацию с описанием предохранителей и реле рено сандеро степвей, места их расположения, фотографии и схемы блоков. Предоставим видео пример замены предохранителя прикуривателя.
p, blockquote<dp>1,0,0,0,0—>
p, blockquote<dp>2,0,0,0,0—>
p, blockquote<dp>3,0,0,0,0—>
Таблица 3: ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В САЛОНЕ РЕНО ЛОГАН
| Обозначение предохранителя (номинальный ток, А) | Защищаемые элементы |
|---|---|
| F01 (20 A) | Цепи: очистителя ветрового стекла; обмотки реле обогрева заднего стекла |
| F02 (5 A) | Цепи: электропитания комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания |
| F03 (20 A) | Цепи: ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла |
| F04 (10 A) | Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера |
| F09 (10 A) | Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар |
| F10 (10 A) | Цепь лампы головного света правой блок-фары (ближний свет) |
| F11 (10 A) | Цепи: лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10 A) | Цепь лампы головного света правой блок-фары (дальний свет) |
| F13 (30 A) и F14 (30 A) | Цепи электростеклоподъемников задних и передних дверей соответственно |
| F15 (10 A) | Цепь ЭБУ АБС |
| F17 (15 A) | Цепь звуковых сигналов |
| F18 (10 A) | Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока |
| F19 (7,5 A) | Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика |
| F20 (7,5 A) | Цепи: лампы и сигнализатора включения заднего противотуманного фонаря |
| F21 (5 A) | Цепь элементов обогрева наружных зеркал заднего вида |
| F28 (15 A) | Цепи: лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения |
| F29 (15 A) | Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем |
| F30 (20 A) | Силовая цепь центрального замка |
| F31 (15 A) | Цепь обмотки реле К8 противотуманных фар |
| F32 (30 A) | Силовая цепь реле обогрева заднего стекла |
| F36 (30 A) | Силовая цепь реле К1 вентилятора отопителя |
| F37 (5 A) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (10 A) | Цепи: прикуривателя; электропитания головного устройства звуковоспроизведения от замка зажигания |
| F39 (30 A) | Цепь обмотки реле К1 вентилятора отопителя |
Предохранители и реле монтажных блоков Рено Логан 1.4
В моторном отсеке
Свой монтажный блок находится и под капотом автомобиля Рено Дастер. Чтобы его вскрыть, нужно освободить две защелки, удерживающие крышку. Если ее открыть и перевернуть, то на обратной стороне можно увидеть схему расположения предохранителей. Снятие и установка старых устройств на новые выполняется при помощи пинцета. При чем, материал инструмента должен быть таким, чтобы не проводил электрический ток, например, пластик.
Пинцет лежит в самой коробке, поставляемой заводом-изготовителем. Все операции по замене деталей выполнить несложно, если это классическая модель Дастера. В случае приобретения рестайлингового образца можно столкнуться с неприятностью.
В чем она заключается? Дело в том, что такие модели, а именно крышки монтажного блока под капотом авто, не имеют схемы расположения защитных предохранителей с описанием электрооборудования. Решение проблемы напрашивается само – необходимо распечатать схему и наклеить на крышку
Очень важно, чтобы новая схема, взятая из интернета, была достоверной. Это в значительной степени облегчит дальнейшую замену запчастей. Некоторые умельцы прячут под крышкой целое произведение в виде нескольких листков приклеенных скотчем
А если их заламинировать, то им сносу не будет
Некоторые умельцы прячут под крышкой целое произведение в виде нескольких листков приклеенных скотчем. А если их заламинировать, то им сносу не будет.
Проверка цепи включения стартера Renault Logan 2004-2009 Бензин
Если при переводе ключа в замке зажигания в положение «IV» стартер не работает — возможна неисправность как самого стартера, так и цепи его включения (при исправных двигателе и аккумуляторной батарее). Для проверки снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата»). Устанавливаем рычаг переключения передач в нейтральное положение и включаем стояночный тормоз. При выключенном зажигании отсоединяем наконечник провода управления от вывода обмоток тягового реле стартера (см. «Снятие и разборка стартера»).
Стержнем отвертки перемыкаем вывод обмоток тягового реле и верхний контактный болт.
При проведении этой операции необходимо соблюдать осторожность, так как возможно искрообразование в зоне перемыкания выводов. Не замкните отвертку на «массу» в момент соединения выводов
Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является повреждение в цепи его включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить повреждение в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы) можно пустить двигатель и доехать до места ремонта. При неисправном стартере доехать до места ремонта можно пустив исправный двигатель «с толкача» — передавая вращение коленчатому валу двигателя от ведущих колес автомобиля через трансмиссию. Эту операцию можно вполне выполнить вдвоем на участке (безопасном) ровной дороги, а тем более под уклон. Переводим рычаг переключения передач в нейтральное положение и включаем зажигание. Помощник сзади толкает автомобиль и разгоняет его. В этот момент выжимаем сцепление и включаем передачу (лучше вторую), после чего плавно отпускаем педаль сцепления. При исправных системах управления и питания двигатель должен пуститься, после чего выжимаем сцепление и выключаем передачу. Чем быстрее вы разгоните автомобиль, тем выше будут обороты коленчатого вала двигателя и тем легче он пустится. Разогнать автомобиль для пуска двигателя можно также путем его буксировки с помощью другого автомобиля (см. «Буксировка автомобиля»). Неисправность в цепи включения стартера может быть вызвана повреждением силовой цепи или цепи управления тяговым реле, контактной группы выключателя зажигания. Питание на обмотки тягового реле подводится от выключателя зажигания, на который, в свою очередь, напряжение подается от аккумуляторной батареи через предохранитель F01 (60 А) монтажного блока, расположенного в моторном отсеке. При перегорании этого предохранителя стартер не включится, но при этом также будет обесточено большинство электрических потребителей (электростеклоподъемники, электропривод наружных зеркал заднего вида, обогрев заднего стекла, очиститель ветрового стекла, вентилятор отопителя). Для поиска неисправности в цепи включения стартера вынимаем из монтажного блока моторного отсека предохранитель F01 (см.«Электрооборудование»).
Тестером проверяем: подводится ли «+12 В» к гнезду (показанному на фото) предохранителя. При этом «минусовый» щуп тестера присоединяем к «минусовому» выводу аккумуляторной батареи. Если напряжение к гнезду предохранителя не подводится — неисправна цепь от аккумуляторной батареи до гнезда (обрыв провода или замыкание на «массу»). Если же напряжение к гнезду предохранителя подводится, то, установив исправный предохранитель, тестером проверяем целостность цепи от второго гнезда предохранителя до выключателя зажигания. Для этого отсоединяем колодку жгута проводов от выключателя зажигания (см. «Замена катушки иммобилайзера и выключателя зажигания»).
Присоединяем «плюсовой» вывод тестера к выводу «4» колодки жгута проводов, а «минусовой» — к «массе». Тестер должен показать напряжение аккумуляторной батареи. В противном случае цепь от второго гнезда предохранителя до выключателя зажигания — неисправна (обрыв провода или замыкание его «на массу»). Если же напряжение к выводу «4» колодки жгута проводов выключателя зажигания подается…
…отрезком провода перемыкаем на короткое время выводы «4» и «6» колодки жгута проводов. При этом должен раздаться щелчок — включится тяговое реле стартера. Если тяговое реле включается — неисправен выключатель зажигания или его соединение с колодкой жгута проводов, если не включается — неисправна цепь от вывода «6» колодки жгута проводов до вывода обмоток тягового реле (обрыв провода или замыкание его «на массу» .
carpedia.club
Таблица 1: ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В МОТОРНОМ ОТСЕКЕ РЕНО ЛОГАН
| Обозначение предохранителя (номинальный ток, А) | Защищаемые элементы |
|---|---|
| F01 (60 A) | Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения |
| F02 (30 A) | Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера) |
| F03 (25 A) | Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем |
| F04 (5 A) | Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем |
| F05 (15 A) | Не используется |
| F06 (60 A) | Цепь электропитания блока предохранителей в салоне |
| F07 (40 A) | Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) |
| F08 (50 A) и F09 (25 A) | Цепи ЭБУ АБС |
Профилактические мероприятия
Если отсутствует желание непрерывно запасаться тоннами наборов предохранителей, следует применить стратегию противодействия их частым поломкам.
- Первым и наиболее распространенным методом является, когда предохранители на аналог с большей мощностью. Мастерами рекомендуется применять устройства с силой в 15А. Вероятность перегорания минимизируется, а причинение вреда бортовой сети не происходит.
- Второй мерой будет правильность подбора устройства. На упаковочных тарах самых разноплановых изделий обозначена потребляемая ими мощность. Отлично, если у них присутствует свой элемент. Для предотвращения перегорания внимательно читаем характеристики намеченного к покупке устройства. Это более простое действие по сравнению с «выкорчевыванием» предохранителя из посадочного гнезда.
- В-третьих, требуется правильно подсоединять штекер. Из-за его несоответствия конструктивным особенностям гнезда, возникают выше обозначенные проблемы.
Для обеспечения корректного подсоединения расположение контактов должно быть горизонтальным, но не вертикальным (т. е. по бокам, но никак вверху и внизу). Такое действие позволит исключить оплавление клемм в машине Рено Логан.Если неисправность все же состоялась и предохранители пришли в негодность, то здесь единственным выходом будет замена. Процедура весьма проста. Для того, чтобы извлечь предохранители из посадочного гнезда достаточно будет поддеть плоско-профильной отверткой.
Предохранители и реле Рено Логан 2 (с 2014 года)
ПодробностиРодительская категория: Устройство и ремонт Рено Логан
Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.
Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.
Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.
Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке
Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.
Перед вами предстанет примерно следующая картина.
Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.
| Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице |
| Таблица: Цепи, защищаемые плавкими предохранителями |
| Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков. |
1-й вариант расположения предохранителей в моторном отсеке
| 10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть) |
| 10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть) |
таблица 10.2
2-й вариант расположения
Реле:
Замена предохранителей
№ Ef- предохранитель, Er-реле Сила тока, А (номинал) Питаемая цепь Ef1 40 Правый элемент обогрева ветрового стекла Ef2 40 Левый элемент обогрева ветрового стекла Ef3 50 ABS/ESP Ef4 60 иммобилайзер, цепь питания предохранителей в салоне F28-F31 Ef5 60 Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39 Ef6 30 ABS/ESP Ef7 30 обогрев заднего стекла и зеркал Ef8 15 противотуманные фары передние Ef9 15 обогрев сидений Ef10 15 муфта кондиционера (комплектация с кондиционером) 25 первая скорость электровентилятора (комплектация без кондиционера ) Ef11 25 предохранитель для реле системы управления двигателем Ef12 40 электровентилятор системы охлаждения Ef13 15 система управления двигателем Er1 35 реле левого обогрева стекла Er2 35 реле правого обогрева стекла Er3 20 реле топливного насоса Er4 20 реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации) Er5 35 реле управления двигателем
Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)
Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…
Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.
| F1 | 30 | электростеклоподъемники передние |
| F2 | 10 | дальний свет левая фара |
| F3 | 10 | дальний свет правая фара |
| F4 | 10 | ближний свет левая фара |
| F5 | 10 | дальний свет правая фара |
| F6 | 5 | задние габариты, подсветка номера, подсветка |
| F7 | 5 | передние габариты |
| F8 | 30 | электростеклоподъемники задние |
| F9 | 7.5 | задний противотуманный фонарь |
| F10 | 15 | звуковой сигнал |
| F11 | 20 | центральный замок |
| F12 | 3 | ABS/ESP |
| F13 | 10 | освещение салона, климатическая установка |
| F14 | 5 | датчик угла поворота руля |
| F15 | 15 | стеклоомыватель, парковочный радар, фонарь заднего хода |
| F16 | 5 | аудиосистема, обогрев стекла, ограничитель скорости |
| F17 | 7.5 | ДХО |
| F18 | 7.5 | стоп сигнал |
| F19 | 5 | система управления |
| F20 | 5 | подушки безопасности |
| F21 | — | резерв |
| F22 | 5 | резерв |
| F23 | — | резерв |
| F24 | 15 | указатель поворота |
| F25 | 10 | противоугонная система |
| F26 | 15 | блок управления электрооборудованием |
| F27 | 20 | подрулевые выключатели (вход на ближний свет) |
| F28 | — | резерв |
| F29 | 25 | подрулевые выключатели (вход на дальний свет) |
| F30 | — | резерв |
| F31 | 10 | щиток приборов |
| F32 | 7,5 | аудиосистема |
| F33 | 15 | прикуриватель |
| F34 | 15 | диагностический разъем |
| F35 | 5 | обогрев наружных зеркал |
| F36 | 5 | привод зеркал |
| F37 | 30 | стартер |
| F38 | 30 | стеклоочиститель |
| F39 | 40 | кондиционер |
| R1 | 35 | реле кондиционера |
| R2 | 35 | реле заднего обогрева стекла |
Рено сандеро 1
h2<dp>1,0,0,0,0—>
Блок в салоне
h3<dp>1,0,0,0,0—>
Он находится в торце панели приборов.
p, blockquote<dp>4,0,0,0,0—>
p, blockquote<dp>5,0,0,0,0—>
Схема
p, blockquote<dp>6,0,0,0,0—>
p, blockquote<dp>7,0,1,0,0—>
Расшифровка
p, blockquote<dp>8,0,0,0,0—>
| F01 (20A) | Очиститель ветрового стекла; обмотка реле обогрева заднего стекла |
| F02 (5A) | Электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания |
| F03 (20A) | Ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла |
| F04 (10A) | Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера |
| F09 (10A) | Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар |
| F10 (10A) | Лампы головного света правой блок-фары (ближний свет) |
| F11 (10A) | Лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10A) | Лампы головного света правой блок-фары (дальний свет) |
| F13 (30A) и F14 (30A) | Цепи электро стеклоподъемников задних и передних дверей соответственно |
| F15 (10A) | ЭБУ АБС |
| F17 (15A) | Сигнал |
| F18 (10A) | Лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока |
| F19 (7,5A) | Лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика |
| F20 (7,5A) | Лампы и сигнализатора включения заднего противотуманного фонаря |
| F21 (5A) | Цепь элементов обогрева наружных зеркал заднего вида |
| F28 (15A) | Лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения |
| F29 (15A) | Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем |
| F30 (20A) | Силовая цепь центрального замка |
| F31 (15A) | Цепь обмотки реле К8 противотуманных фар |
| F32 (30A) | Силовая цепь реле обогрева заднего стекла |
| F36 (30A) | Силовая цепь реле К1 вентилятора отопителя |
| F37 (5A) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (10A) | Прикуриватель; электропитание головного устройства звуковоспроизведения от замка зажигания |
| F39 (30A) | Цепь обмотки реле К1 вентилятора отопителя |
p, blockquote<dp>9,0,0,0,0—>
Посмотрите видео пример доступа к блоку, а так же замены предохранителя прикуривателя.
p, blockquote<dp>10,0,0,0,0—> p, blockquote<dp>11,0,0,0,0—>

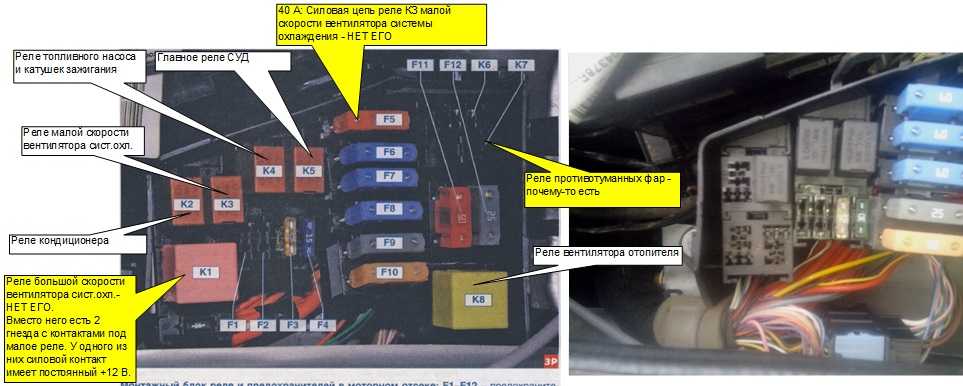

Блок под капотом
h3<dp>2,0,0,0,0—>
Схема
p, blockquote<dp>12,0,0,0,0—>
p, blockquote<dp>13,0,0,0,0—>
Обозначение предохранителей
p, blockquote<dp>14,0,0,0,0—>
| F01 (60A) | Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения |
| F02 (30A) | Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера) |
| F03 (25A) | Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем |
| F04 (5A) | Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем |
| F05 (15A) | Не используется |
| F06 (60A) | Цепь электропитания блока предохранителей в салоне |
| F07 (40A) | Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) |
| F08 (50A) и F09 (25A) | Цепи ЭБУ АБС |
Назначение реле
p, blockquote<dp>15,1,0,0,0—>
- К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
- К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
- КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
- К5 — реле топливного насоса и катушки зажигания.
- К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
- К7 — реле насоса омывателя фар.
- К8 — реле противотуманных фар. См. информацию про F31.
Процесс снятия, замены блоков предохранителей
Дело не сложное, но поменять блок гораздо проблематичнее.
Салон авто
Процедура выглядит так.
- Снять плюсовую клемму с аккумулятора.
- Демонтировать крышку монтажного блока.
- Здесь имеется два винта под крестовую отвертку – нужно их открутить.
- После этого можно аккуратно вынуть блок с посадочного места.
- Далее потребуется отсоединить контактную группу модуля от машины и полностью снять устройство с автомобиля.
Главный фактор – все делать предельно осторожно, тонкие провода и чувствительные клеммы легко повредить при рывке или неосторожном движении
Подкапотное пространство
Процедура выглядит также, как и в салоне Логана. Сначала демонтируется крышка монтажного блока. Затем освобождаются крепежные винты, и модуль вынимается с посадочного места.
Здесь также на обратной стороне имеются выводы проводки, которые нужно аккуратно отключить для полного снятия устройства.
Монтажный блок реле и предохранителей в салоне Рено Логан 1
Монтажный блок расположен в левой части панели приборов с торца.
На внутренней стороне крышки расположены схема расположения предохранителей, запасные предохранители и пинцет для для извлечения предохранителей.
Описание предохранителей Renault(Dacia) Logan 1
| Обозначение предохранителя (номинальный ток, А) | Защищаемые элементы |
| F01 (20 А) | Цепи: очистителя ветрового стекла; обмотки реле обогрева заднего стекла |
| F02 (5 А) | Цепи: электропитания комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания |
| F03 (20 А) | Цепи: ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла |
| F04 (10 А) | Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера |
| F05-F08 | Резерв |
| F09 (10А) | Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар |
| F10 (10А) | Цепь лампы головного света правой блок-фары (ближний свет) |
| F11 (10А) | Цепи: лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10 А) | Цепь лампы головного света правой блок-фары (дальний свет) |
| F13 (30 А) и F14 (30 А) | Цепи электростеклоподъемников задних и передних дверей соответственно |
| F15 (10 А) | Цепь ЭБУ АБС |
| F16 (15 А) | Выключатель обогрева сидений водителя и пассажира |
| F17 (15 А) | Цепь звуковых сигналов |
| F18 (10 А) | Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока |
| F19 (7,5 А) | Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика |
| F20 (7,5 А) | Цепи: лампы и сигнализатора включения заднего противотуманного фонаря |
| F21 (5 А) | Цепь элементов обогрева наружных зеркал заднего вида |
| F22 — F23 | Резерв |
| F24 (5 А) | Электронасос усилителя рулевого управления |
| F25 (5 А) | Система впрыска ПГБН |
| F26 (5 А) | Электронный блок управления подушек безопасности и преднатяжителей ремней безопасности |
| F27 (20 А) | Электродвигатель заднего стеклоочистителя, переключатель стеклоочистителя-стеклоомывателя, насос омывателя фар, выключатель фонаря заднего хода |
| F28 (15 А) | Цепи: лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения |
| F29 (15 А) | Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем |
| F30 (20 А) | Силовая цепь центрального замка |
| F31 (15 А) | Цепь обмотки реле К8 противотуманных фар |
| F32 (30 А) | Силовая цепь реле обогрева заднего стекла |
| F36 (30 А) | Силовая цепь реле К1 вентилятора отопителя |
| F37 (5 А) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (10 А) | Цепи: прикуривателя; электропитания головного устройства звуковоспроизведения от замка зажигания |
| F39 (30 А) | Цепь обмотки реле К1 вентилятора отопителя |
Расположение и схема блока
Блок предохранителей (в нем можно найти и предохранители для прикуривателя из салона, обогрева стекла, работы насоса, и даже печки, омывателя) предназначается для сбережения электрических цепей автомобиля при повышении нагрузки. Располагается блок Рено в корпусе, в центральной панели в левой части. Блок закрыт декоративной пластиковой заглушкой, крепящейся на нескольких зажимах. Для обнаружения проблемы и выявления поломки отдельных узлов и агрегатов данной модели Рено владельцу понадобится точная схема расположения предохранителей внутри данного монтажного блока, поможет она и при замене.
- Реле бензонасоса и иных топливных систем, отвечает за бесперебойную работу насоса. При возникновении неисправностей предохранитель насоса в корпусе, имеющий стандартный номинал в 10 ампер, перегорает и подлежит замене предохранителя бензонасоса. Этот предохранитель важен также для работоспособности топливного насоса.
- Следующие реле — прикуривателя, генератора, омывателя и обогрева лобового стекла (последнее актуально для автомобилей Рено Логан второго поколения). Отвечает за бесперебойную работу системы обогрева стекла, магнитолы и нитей накаливания, прикуривателя в салоне.
- Реле конструкции дворников.
- Другие реле, отвечающие за основные системы автомобиля.
В этом случае блок расположен справа от аккумулятора в моторном отсеке, в специальном корпусе, недалеко от генератора. Для доступа к нему необходимо поднять капот и отжать поочередно правый и левый фиксаторы крышки, после ее снятия с обратной стороны будет также расположена схема размещения реле и предохранителей Рено. Как правило, реле и предохранители расположены раздельно, и в данном случае на автомобиле Рено Логан это не является исключением.
Причины поломки прикуривателя
Прибор может перестать работать из-за разных факторов. Основные причины неисправности прикуривателя Дастер – неправильная эксплуатация устройства или большой возраст, перегорание предохранителя. Распространенные поломки.
- Расшатанное гнездо. Частое подключение в разъем посторонних электроприборов с нестандартным штекером может отогнуть фиксирующие усики, из-за чего контакт пропадает. Ремонт прикуривателя Дастер в этом случае просто осуществить – необходимо вынуть его из патрона, а затем подогнуть зажимы внутри гнезда. Чтобы избежать короткого замыкания, необходимо вытащить предохранитель перед этой процедурой.
- Окислившиеся контакты или налет. Возрастная болезнь. Может появиться также после попадания жидкости на ножки. Из-за этого нарушается целостность цепи, а при запущенных ситуациях есть риск срабатывания предохранителя и короткого замыкания. Отремонтировать прикуриватель просто – достаточно затереть контактные места наждачной бумагой или надфилем, удалив следы посторонних веществ.
- Сгоревший предохранитель. Максимальная сила тока этого сегмента электроцепи равняется 15 ампер. Предельно допустимая мощность подключаемых приборов – 180 Ватт (p=I*A, 180 Ватт = 12 вольт*15 ампер). Из-за короткого замыкания или превышения допустимого показателя этот параметр может выйти за рамки. Чтобы сберечь изоляцию проводки от оплавления, на Дастер из строя выходит предохранитель. Ремонт заключается в том, чтобы добраться до монтажного блока. Далее – поменять сгоревший предохранитель.
- «Коротыш». Если новый предохранитель опять перегорел, то очевидно, что в сети есть короткое замыкание. Выключаем зажигание, а затем измеряем вольтаж аккумуляторной батареи. Включаем зажигание и снова проводим замеры. Разница показателей больше чем 0,5 вольт недопустима – это свидетельство наличия короткого замыкания и срабатывания предохранителя. Следует вооружиться мультитестером и прозвонить все провода, идущие к прибору.
- Отпавшие кабели. От большого возраста или интенсивной эксплуатации провода на прикуривателе Дастер могут перетереться или отпасть в местах пайки. Срабатывает предохранитель. Следует прозвонить все шнуры на предмет сопротивления, а также осмотреть их – есть ли заломы, оголенная проводка или перебитые участки. Разорванные шнуры надо заменить новыми, а отпавшие места пайки пропаять при помощи паяльника и олова.
- Выгоревшая нить накаливания. После долгого температурного воздействия спираль внутри стержня может перегореть, из-за чего устройство перестает функционировать. Необходимо будет снимать прикуриватель Рено Дастер, а после поменять его на новую запчасть.
- Сломанная лампа подсветки. Лампочка, гарантирующая работу светофильтра, может перегореть от возраста или постоянной тряски. Для ее замены потребуется снять прикуриватель, демонтировать фильтр и поменять лампу.
Таким образом, видно, что все электрические цепи проходят именно через блок предохранителей под капотом Рено Дастер, и только после этого, через блок в салоне автомобиля. При перегорании предохранителя, его необходимо заменить, на такой же, чтобы маркировки совпадали.
Рекомендуем: Какой длины дворники на Рено Логан — объясняем досконально
Где находятся блоки предохранителей и реле на Рено Сандеро
Производство 5-дверного компактного хетчбэка класса B началось в 2007 г. В 2009 г. стартовали российские продажи модели. А с 2010 г. производство развернулось на московском заводе «Автофрамос».
В 2011 г. состоялся рестайлинг, изменивший внешний вид и интерьер салона. В 2012 г. появилась внедорожная версия Stepway с увеличенным клиренсом и пластиковым обвесом. В 2014 г. состоялась премьера второго поколения Renault Sandero.
В салоне
Чтобы открыть плату с перемычками в салоне, нужно выполнить несколько действий:
- Открыть дверь со стороны водительского сиденья.
- Осмотреть торец приборной панели.
- Найти пластиковую накладку.
- Надавить на боковые застежки.
- Снять крышку.
Предохранители в салоне.
В моторном отсеке
Отыскать установочный модуль в моторном отсеке можно так:
- Открыть и закрепить крышку багажника.
- Найти черную пластмассовую коробку по левому борту.
- Отжать фиксаторы.
- Демонтировать защитную панель.
