Предохранители Рено Дастер

Назначение и расположение элементов в авто до 2015 года

В машинах Duster имеются блоки реле и предохранителей:

• в моторном отсеке (смонтирован справа от аккумуляторной батареи);
• в салоне (находится под торцевой крышкой панели приборов со стороны водителя).

Под капотом

В блоке слева расположены предохранители:

1. Свободное гнездо.
2. Разъем пустует.
3. Бензонасоса и катушек зажигания, реле контроллера мотора (25 А).
4. Муфты включения компрессора климатической установки (15 А).

В вертикальном ряду находятся (сверху вниз) элементы защиты:

1. Обмоток мотора вентилятора на радиаторе (пониженная скорость, номинал 40 А).
2. Цепей, идущих к блоку в панели приборов (позиции 9, 10, 28-32 и 36, вставка на 60 А).
3. Кабелей, проложенных до коробки в салоне машины (точки 13-20, 24, 26-27 и 37-39, элемент на 60 А).
4. Предохранителей в панели приборов (позиции 1-5 и 11-12, номинал 60 А).
5. Кабелей, находящихся под напряжением при повороте ключа в замке в позиции S или A (25 А).
6. Силовых цепей, обеспечивающих обогрев салона (80 А).

Сбоку справа установлены (сверху вниз) предохранители:

1. Защиты контроллера системы ABS (50 А).
2. Цепей блока ABS (с пониженной силой тока, номинал вставки – 25 А).

В салоне

В панели приборов (схема предохранителей находится на крышке коробки) вертикально установлены элементы для защиты цепей (от левого угла вниз по рядам):

1. Питания моторчика очистки и обогрева поверхности стекла (20 А).
2. Контроллера комбинации приборов и реле управления топливной помпой и системой зажигания. Дополнительно к элементу выведены контакты от БУ двигателем, номинал вставки – 5 А.
3. Индикаторов снижения скорости (10 А).
4. Ламп указателей направления поворотов, диагностической колодки и блока иммобилайзера (10 А).
5. Управления электромагнитным приводом включения заднего моста (5 А).
6. Зарезервировано.
7. Не задействовано.
8. Свободное гнездо.
9. Питания нити лампы ближнего света, установленной на левой стороне (10 А).
10. Аналогично предыдущей позиции, но для правой фары (10 А).
11. Питания дальнего света для фары левого борта и индикатора включения освещения в комбинации приборов (10 А).
12. Аналогично позиции 11, но для прибора по правой стороне машины (10 А).
13. Электрических моторов для перемещения стекол в задних дверях (30 А).
14. Аналогично предыдущей позиции, но для передних дверей (30 А).
15. Контроллера антиблокировочной системы тормозов (10 А).
16. Нитей обогрева в подушках сидений для водителя и пассажира спереди (15 А).
17. Сигнала предупреждения (клаксон, номинал 15 А).
18. Габаритного освещения по левой стороне (10 А).
19. Аналогично предыдущей позиции, но для правой стороны кузова (10 А). К контактам выведены лампы подсветки номера и приборов
20. Питания задней противотуманной фары (7,5 А).
21. Элементов обогрева поверхности зеркал заднего вида (5 А).
22. Резервная позиция.
23. Не задействовано.
24. Контроллера электроусилителя руля (5 А).
25. Зарезервировано.
26. Контроллера подушек безопасности (5 А).
27. Парковочного ассистента, индикаторов включения передачи для движения задним ходом и системы удаления грязи со стекла крышки багажника (20 А).

В нижней части блока горизонтально установлены предохранители (от левого угла вниз по рядам):

1. Систем подсветки в потолочном плафоне и в багажном отсеке (15 А).
2. Моторчика трапеции очистки ветрового стекла (15 А).
3. Контроллера управления центральной блокировкой замков (20 А).
4. Передних противотуманных фар (15 А).
5. Подачи питания к нитям обогрева стекла в двери багажника (30 А).
6. Зарезервировано.
7. Питания муфты включения редуктора задних колес (15 А).
8. Зарезервировано.
9. Мотора вентилятора отопителя (30 А).
10. Электродвигателей регулировки зеркал (5 А).
11. Прикуривателя и цепей мультимедийного центра (15 А).
12. Реле включения вентилятора климатической установки (10 А).

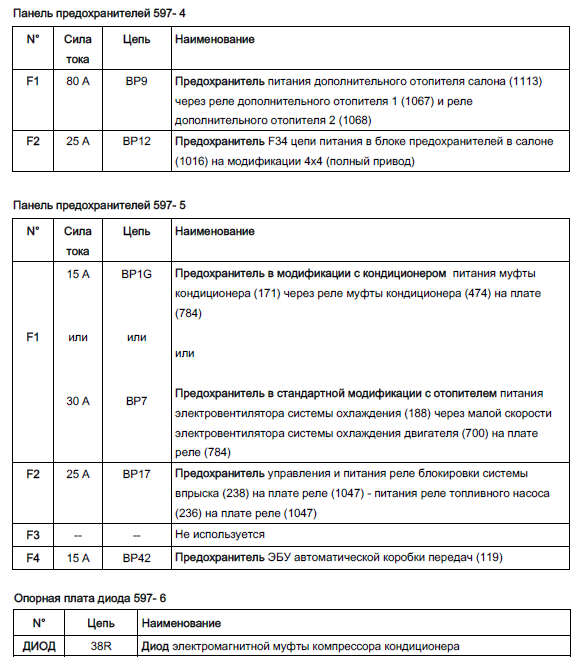

Блоки с предохранителями и реле в моторном отсеке
