Процесс замены сальника лобовой крышки на Рено Логан 1,4
Теперь будет подробно описан процесс работ для замены неисправной детали.
Снятие ремня вспомогательного оборудования:
- Произвести демонтаж правого колеса и брызговика.
- Для автомобиля с гидроусилителем и кондиционером нужно надеть ключ на 13 на болт натяжного ролика и надавливая на него совместить отверстия в кронштейне ролика и корпусе устройства, уставить в них шестигранник на 6мм или болт такого диаметра, после чего снять ремень.
- Если автомобиль без кондиционера, то для снятия ремня необходимо ослабить регулировочный болт кронштейна натяжного ролика, ослабить 2 болта крепящих кронштейн и снять ремень.
- Для ДВС без гидроусилителя снятие ремня производится путем ослабления крепления генератора.

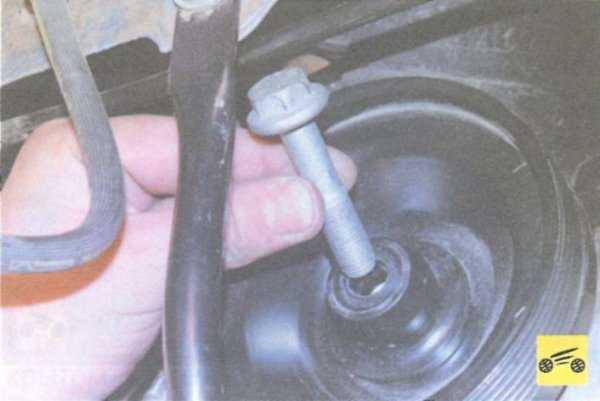

Демонтаж шкива и зубчатой шестерни коленчатого вала:
- Для решения этой задачи коленвал необходимо застопорить, для этого необходимо открутить винт, указанный на рисунке 1 и, вставляя штырь или отвертку подходящего диаметра, проворачивать коленвал до тех пор, пока он не застопориться. Можно также посадить помощника за руль, который включит 5 передачу и будет удерживать тормоз, либо застопорить коленвал можно через окошко картера сцепления.
- Открутить винт и демонтировать шкив и зубчатую шестерню.
Демонтаж неисправного и установка нового сальника:
Извлечь сальник при помощи плоской тонкой отвертки, соблюдая меры предосторожности, не поцарапать поверхность посадки.
Смазав сальник машинным маслом, с помощью торцевой головки или куска трубы подходящего диаметра, аккуратно запрессовать до упора, соблюдая предельную осторожность. При повреждении сальника во время запрессовки, его придется заменить на новый.
Сборка производится в обратном направлении, в ее процессе особое внимание стоит уделить установке и натяжению ремня ГРМ, метки на ремне должны совпасть с метками на шкивах, отличить их можно следующим образом: метка для шестерни коленвала нанесена на обоих сторонах ремня, рядом с меткой совмещаемой с шестерней распредвала нанесены надписи и указано направление вращения. После установки ремня, не лишним будет провернуть коленвал на 2 оборота, убедившись в его свободном вращении. Видео – замена сальника лобовой крышки на Рено Логан 1,4:
Видео – замена сальника лобовой крышки на Рено Логан 1,4:
В любом автомобиле, в том числе и Рено Логан со временем происходит износ взаимно трущихся деталей мотора. В числе таких элементов присутствуют сальники коленчатого вала (по одному: с передней и задней сторон блока). Неисправность сальника проявляется в виде потери герметичности, что вызывает течи масла. Большинство обладателей Рено Логан, оснащенных моторами с рабочим объемом камер в 1.6 и 1.4, сталкиваются с данной поломкой. Появление течи из-под шкива ставит в тупик владельца, который не обладает знаниями и навыками в вопросе устранения этой неприятной неисправности.
В данном выпуске пойдет речь о самостоятельном выполнении ремонтных операций, направленных на замену вышедших из строя сальников Рено Логан.
Ходовая
Передние рычаги.
Нижние треугольные рычаги массивные, но имеют небольшие сайлент-блоки. Этим рычагам 155 413 км. Предыдущие отходили 281 200 км.
Прочный подрамник.
Стальной подрамник, как правило, защищен тонким слоем черного лака и относится к местам, наиболее уязвимым от коррозии. При этом он является одним из самых важных элементов автомобиля – соединяет колеса и силовой агрегат с кузовом. После трех лет он нередко начинает ржаветь, а после 10 лет порой требует замены. В одиннадцатилетнем Логане подрамник имеет лишь незначительные следы коррозии. Он крепится жестко болтами без каких-либо сайлентблоков. Тем не менее, вопреки ожиданиям, автомобиль обладает достойной плавностью хода. Отсутствие сайлентблоков – еще один плюс. Со временем они устают и становятся источником неприятного шума и вибраций.
Какова же надежность?
Базируясь на опыте многомиллионной армии владельцев Рено Логан, можно сгенерировать список, в котором найдет отражение величина ресурса конкретных компонентов ходовой.
- Сайлентблоки на передних рычагах способны порадовать живучестью, сопоставимой с 50-тысячным пробегом (до наступления потребности в замене).
- Для втулок стабилизатора справедливым значением ресурса будет величина в 25-30 тыс. км.
- У стоек, входящих в узел стабилизатора, присутствует соизмеримая долговечность – 30 тыс. км.
- Шаровые опоры здесь в числе рекордсменов, ведь их ресурс истекает только к рубежу в 80 тыс. км. Если потребовалась замена, выбирайте оригинальные изделия.
- Рулевые тяги в тандеме с наконечниками начинают беспокоить владельца к пробегу примерно в 50 тыс. км.
- Передние амортизационные стойки с опорами – лидеры надежности, поскольку начнут сигнализировать о необходимости замены спустя внушительный по величине пробег – 100 тыс. км.
- Пружины наделены малоприятным свойством – склонностью к коррозии и обламыванию. Этот факт можно заметить, вывесив автомобиль подъемным устройством.
- Если пренебречь шаровыми опорами и сайлентблоками, то поперечные рычаги имеют неисчерпаемый ресурс, который способна победить лишь коррозия.
Приведенные здесь величины ресурсоемкости являются средними параметрами, которые удалось выявить эксплуатационным методом многим «Логановодам».
Для поддержания ресурсной планки на должном уровне и снижения до минимума вмешательства в ходовую часть рекомендуем склониться к приобретению и монтажу только оригинальных элементов.
Подготовка к работе по ремонту двигателя Reno Logan и краткая информация о ДВС
Описание
ДВС Renault Logan 1 1.4 – K7J
Сборка моторов проходила на турецком заводе в городе Бурсе, а после – в Питешти (Румыния), в течение 1997-2016 годов. Кроме Логан, этой моделью двигателя агрегировали некоторые комплектации Sandero, Symbol.
Характеристики
Базовая комплектация автомобилей Рено Логан оснащена рядным инжекторным двигателем объемом 1.4 литра (точный объем — 1390 см³). Конструкция мотора предусматривает 8 клапанов, 4 цилиндра диаметром 79,5 миллиметров. Ход поршня равен 70 мм. При предельной мощности 75 лошадиных сил величина крутящего момента достигает 114 Нм. Показатель степени сжатия равен 9,5.
В городском цикле на 100 км пробега Рено Логан 2005 года с МКПП требуется 9,5 литров топлива, расход по трассе составляет 5,5 литров. В смешанном режиме двигатель расходует 6,8 литров на каждые 100 километров.
Достоинства, минусы и проблемы
K7J отличается простотой сборки и заслуживает доверия по части надежности. Ремонт, если потребуется, проведут мастера многих сервисных центров. Для обслуживания установки можно найти как недорогие б/у-шные детали, аналоги, новые оригинальные запчасти. Кроме того, на вторичном рынке без проблем можно найти донорные ДВС.
При преимуществах мотор также имеет ряд недостатков.
Самый главный – низкая мощность и неэкономичность. При работе беспокоит шумом, вибрацией. Нередки случаи многочисленных несерьезных неисправностей. Также среди минусов – отсутствие гидрокомпенсаторов.
Распространенной проблемой для установок Logan, выпущенных с заводов до 2012 года, стало образование трещин катушки зажигания, что связано с недоработкой конструкции катушки. Через трещины просачивалась вода, что мгновенно приводило к троению. Нередки также случаи нестабильности оборотов на холостом ходу. Эта проблема связана с загрязнениями дроссельного механизма, топливных форсунок и регулятора холостых оборотов.
Ремень газораспределительного механизма отличается надежностью и способен проходить даже больше заявленного регламентом ресурса в 60 тыс. км, однако клин помпы или ролика натяжения приводит к обрыву привода. В свою очередь, это заканчивается тем, что двигатель Рено Логан гнет клапана. Нередки случаи выхода из строя опор, демпферного шкива коленчатого вала
Также важно в срок регулировать тепловые зазоры в клапанах
Двигатель
Углеродный ад.
Владелец автомобиля довольно часто не находил времени для своевременного посещения сервиса. Так что между некоторыми заменами масла проходило 50 000 км, при максимальном допуске производителя – 30 000 км. Вполне логично, что внутри нас ждал просто нереальный слой шлама. Принимая во внимания тот факт, что прежде чем отрегулировать клапана, пришлось пробираться через сантиметровый слой ила, состояние двигателя не стало неожиданностью.
Врожденная слабость второго цилиндра.
Низкая степень сжатия во втором цилиндре была вызвана конструктивно-производственным недостатком. Поршневой палец был установлен с перекосом – не перпендикулярно оси цилиндра. Соответственно, поршень тоже не был параллелен оси цилиндра, а значит, не мог обеспечивать идеальную «герметичность». Об этом же свидетельствует и характерная поверхность поршня. С одной стороны присутствуют следы износа, а с другой образовался нагар. Другие поршни изношены равномерно.
Изношенные поршневые кольца.
Возможно, самый большой вклад в снижение мощности двигателя внесли поршневые кольца. Зазор достигал огромных 0,85 мм. Рифленые кольца покрылись нагаром, но свою функциональность не потеряли. Двигатель не потреблял масло.
Зазор поршневых колец | Новый двигатель (мм) | Измеренное значение (мм) |
Первый цилиндр | ||
уплотнительное | От 0,20 до 0,35 | 0,70 |
рифленое (маслосъемное) | От 0,40 до 0,60 | 0,80 |
Второй цилиндр | ||
уплотнительное | От 0,20 до 0,35 | 0,85 |
рифленое (маслосъемное) | От 0,40 до 0,60 | 0,85 |
Третий цилиндр | ||
уплотнительное | От 0,20 до 0,35 | 0,70 |
рифленое (маслосъемное) | От 0,40 до 0,60 | 0,75 |
Четвертый цилиндр | ||
уплотнительное | От 0,20 до 0,35 | 0,70 |
рифленое (маслосъемное) | От 0,40 до 0,60 | 0,80 |
Клапаны.
Удивительно, но ни один из выпускных клапанов не был поврежден в результате утечки горячих газов. Характерные трещины от окружности к центру отсутствовали. Однако, заметно, что уплотнение уже было недостаточно хорошим – требовалась шлифовка клапанов. Для 436 613 км – замечательный результат.
Цилиндры.
Следы механической обработки (хонингование) цилиндров не является техническим недостатком, а наносятся преднамеренно, чтобы сохранять на стенках масло. В двигателе Логана стенки уже были практически полностью отполированы. Поэтому помимо износа поршневых колец мотору приходилось бороться и с нехваткой масла. Тем не менее, на стенках нет никаких царапин – воздушный и масляный фильтры все время функционировали надежно, и не пропускали грязь. Таким образом, двигатель изношен, но не имеет серьезных дефектов. Кроме того, главный признак износа – увеличение диаметра минимальное (не более 0,03 мм).
Измерение диаметра цилиндров | |
Новый двигатель | 79.50 мм |
первый цилиндр | верх: 79,52 до 79,52 мм |
дно: от 79,50 до 79,52 мм | |
второй цилиндр | верх: 79,51 до 79,53 мм |
дно: от 79,52 до 79,53 мм | |
третий цилиндр | верх: 79,51 до 79,51 мм |
дно: от 79,51 до 79,52 мм | |
четвертый цилиндр | верх: 79,51 до 79,52 мм |
дно: от 79,51 до 79,52 мм |
Подготовка к работе по ремонту двигателя Reno Logan и краткая информация о ДВС
Двигатель Renault K7M 710/800 1.6 8V
Характеристики двигателя Рено Логан 1.6
Производство — Automobile Dacia Годы выпуска – K7M 710 (2004 – 2010), K7M 800 (2010 – наше время) Марка\Тип двигателя Рено Логан — K7M Материал блока цилиндров – чугун Система питания – инжектор Тип – рядный Количество цилиндров – 4 Клапанов на цилиндр – 2 Ход поршня – 80,5 мм Диаметр цилиндра – 79,5 мм Степень сжатия – 9,5 Объем двигателя – 1598 см. куб. Мощность – 86 л.с. /5500 об.мин Крутящий момент – 128Нм/3000 об.мин Топливо – 92 Экологические нормы – Евро 3 Расход топлива — город 10 л. | трасса 5,8 л. | смешанн. 7,2 л/100 км Расход масла – до 0,5 л/1000 км Масло в двигатель Рено Логан: 5W-40 5W-30 Масло менять раз в 7500 км. Моторесурс двигателя Логан 1.6 : 1. По данным завода – 400 тыс (неофициально, по испытаниям завода) 2. На практике – 400+ тыс. км
ТЮНИНГ Потенциал – неизвестно Без потери ресурса – неизвестно
Двигатель устанавливался на: Renault Logan Renault Sandero Lada Largus
Неисправности и ремонт двигателя Рено Логан/Сандеро 1.6 K7M
Двигатель Renault Logan K7M 710 1,6 л. 86 л.с. не что иное как обычный K7J 1,4 л, только с увеличенным ходом поршня(с 70 до 80,5 мм), само собой высота блока чуть увеличилась, сцепление большего диаметра, увеличился маховик и изменилась форма картера КПП . Конструктивно двигатель Логана 1.6 л, как и его малообъемный собрат, имеет все ту же архаичную конструкцию середины прошлого века с коромыслами и странной системой привода масляного насоса от нижневальных рено моторов 60-х годов. Несмотря ни на что, при аккуратном отношении к мотору, сервису и обслуживанию, замене масла в 2 раза чаще чем по инструкции, он очень и очень надежный, по внутрезаводским данным ресурс двигателя Логана 1.6 около 400 тыс. км, на практике движок проезжал чуть больше. В 2010 году K7M 710 заменили на K7M 800, моторчик придушили, подтянули к экологической норме Евро-4, мощность снизилась до 83 л.с, конструктивных изменений не произошло. Минусы у K7M те же, что и у двигателя K7J 1.4, высокий расход топлива, часто на холостом ходу начинают плавать обороты, постоянно( раз в 20-30 тыс.км) нужно регулировать клапана, гидрокомпенсаторов как не было так и нет, привод ГРМ ременной, при обрыве ремня у логана 1.6 гнет клапана, поэтому раз в 60 тыс.км меняем ремень. Все те же течи сальника коленвала. Мотор шумный, присутствуют вибрации. По устройству двигателя рено логан 1.6 и где находится номер двигателя, информация изложена в статье «мотор K7J«, который кроме объема и сопутствующих изменений, других изменений не имеет. Там же описаны все неисправности и причины их возникновения. Говоря о том, какой двигатель на Рено Логан лучше 1.4 или 1.6 8 клапанные, берите 1.6… мотор один и тот же, но малообъемник совсем уж слабый. Так же на базе К7М был создан двигатель К4М с 16 клапанной ГБЦ и другими значимыми нововведениями, мощность такого мотора существенно выше и в случае выбора(например Логана, Сандеро), всегда берите его, не пожалеете. Тюнинг двигателя Renault Logan К7М 1.6
Чип тюнинг двигателя Рено Логан
Двигатель Logan K7M 800 можно убрать катализатор, вернуть его изначальную мощность 86 л.с., поставить выхлоп и прошить спорт прошивкой, может еще пару лошадей и добавите, но ничего существенно не изменится, кроме расхода топлива, теперь ваш мотор будет жрать побольше ))
Компрессор и турбина на Логан 1.6
Установка турбонаддува и компрессора, описана ЗДЕСЬ на примере 1.4 литрового движка и все это 1 в 1 применимо на 1.6 л. Мощность двигателя Логан 1.6 будет в среднем на 5-10 л.с. больше при аналогичном подходе. Забегая вперед… достигнуть большой мощности у вас не получится.
РЕЙТИНГ ДВИГАТЕЛЯ: 3+
Причиной кап. ремонта стал повышенный расход топлива — 10-11 л. по трассе и до 14 л. по городу, повышенный расход масла, сильный масляный нагар на свече 1-го цилиндра. Замер компрессии: 10-8-8-9 (мало!). Взято с wikimotors.ru
Как заменить глушитель на «Рено Логан»
Процедура замены глушителя не должна вызывать каких-либо сложностей. Единственный важный нюанс — это выбор нового качественного глушителя. Чтобы новое изделие служило долго, необходимо заранее узнать о критериях выбора «глушаков» и их стоимости:
- итальянский производитель Atiho предлагает простые и доступные глушители из обычной стали. Служить они будут не очень долго, зато и стоят недорого — от 2 до 3 тыс. руб. в сборе;
- глушители Miles стоят чуть дороже — до 3,5 тыс. руб., однако и срок службы у них будет достигать 6–7 лет, так как они выполнены из стали с покрытием из алюминия;
- оригинальные изделия производства Renault стоят дороже всего — до 8 тыс. руб., так как выполняются из нержавеющей стали и поэтому будут служить не менее 10 лет.
Подготовка инструментов для работы
Чтобы замена глушителя прошла максимально быстро, нужно заранее подготовить нехитрый набор инструмента. В набор входят два рожковых ключа на 10 и плоская отвёртка с тонким лезвием. Ключи понадобятся для откручивания гаек, а отвёртка может пригодиться в том случае, если трудно будет руками снять глушитель с резинок.
Перечень неисправностей, подразумевающий несложный процесс по их устранению в Logan
Перейдем к рассмотрению нескольких поломок, когда можно провести ремонт своими руками, а именно:
- не функционирует бензонасос;
- подлежит замене наконечник рулевой тяги;
- тормозные колодки передка требуют замены;
- происходит нечеткое переключение передач;
- возникла необходимость в замене тормозных шлангов с последующей прокачкой контуров;
- работа стеклоочистителей сопровождается шумом;
- требует замены порванный трос ручного привода стояночного тормоза.
Это мизерный перечень неисправностей, устранение которых доступно для обычного «Логановода», то есть в данном случае ремонт своими руками вполне реальный. Благодаря присутствию разнообразия видеоматериала выполнение ремонтных процедур стало более понятным и легко осуществимым.
Признаки неисправности
Вот сигналы, по которым можно с 99‐процентной точностью определить, что узел неисправен:
- Треск при переключении передачи.
- Дёрганья и пробуксовка при старте машины.
- Запах горелого в салоне.
Наличие одного из этих симптомов — уже повод для обращения в сервис. Точно определить, нужна ли замена, способен только механик, специализирующийся на ремонте автомобилей этой марки.
Мастера смотрят на жёсткость педали, её скрип во время нажатия. Сильный шум — признак того, что вышел из строя выжимной диск, разрушились подшипники, увеличился люфт.
Сцепление нуждается в тщательной проверке. Знаток обязательно сядет за руль, взведёт стояночный тормоз, закроет окна, отключит акустику и другие источники шума. Педаль он протестирует на выключенном моторе — она должна опускаться плавно, не проваливаться, скрипеть или вести. Важен контроль муфты на работающем моторе — когда мастер тестирует переключение передач.

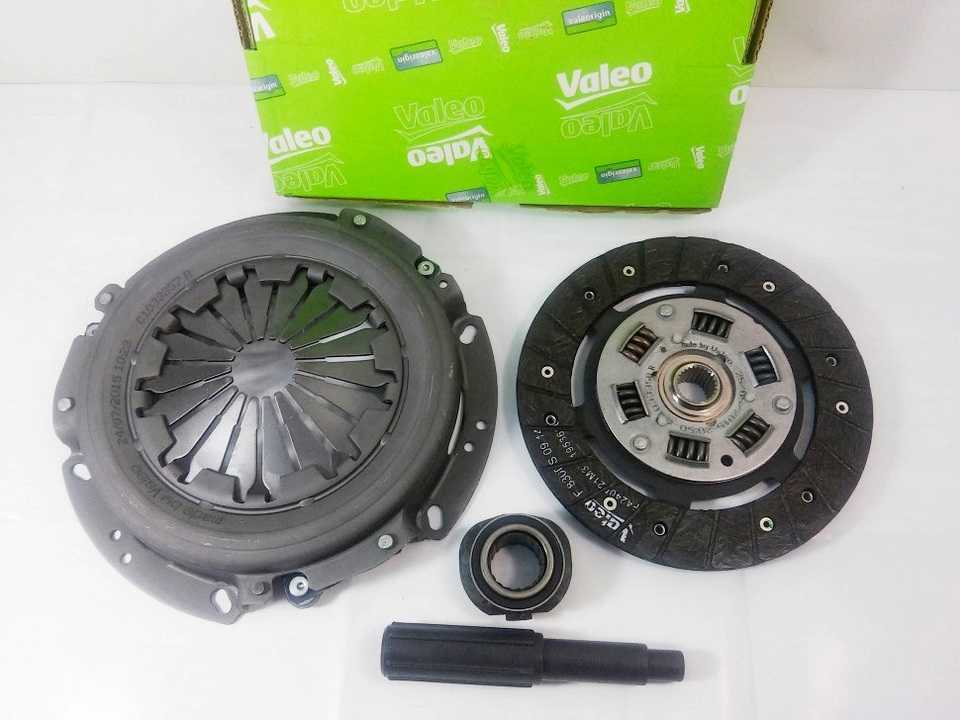

Симптомы неисправности муфты таковы:
- рывки и вибрации при включении — криво настроена корзина, на зеркало ведомого попала смазка, расслабились фиксаторы ДВС;
- пробуксовка (двигатель вращает маховик быстрее, чем тот корзину) — изношены фрикционные накладки или масло попало на поверхность диска;
- ведение (узел не выключается, передачи от этого не включаются) — потерял начальную установку трос привода, загрязнились шлицы вала, перекосился/скоробился нажимной диск;
- визг (сцепление визжит при переключении скоростей или старте машины) — указывает на износ выжимного подшипника;
- проскальзывание — изношены фрикционные прокладки или загрязнена поверхность маховика/корзины;
- залипание (перемещение рычага больше нормы) — муфта загрязнена маслом или сгорела.
Фильтр салона
Экономия при производстве Renault Logan сказалась и на отсутствии такого важного элемента, как фильтр салона. Эта деталь стоит недорого и штатное место в вентиляционной системе предусмотрено, но завод долго на этом экономил. Только с 2011 года производитель начал продавать машины с заводскими фильтрми, а владельцы выпущенных ранее машин приходится самостоятельно устанавливать фильтры
Только с 2011 года производитель начал продавать машины с заводскими фильтрми, а владельцы выпущенных ранее машин приходится самостоятельно устанавливать фильтры.
Хорошо, что это несложно. Вам потребуется сам фильтр, который подходит от других моделей Рено. Также нужно вырезать пластиковую заглушку и вставить фильтрующий элемент. Независимо от некоторых подводных камней с этим может справиться каждый автомобилист. После установки фильтра в салоне станет гораздо чище, но нужно время от времени менять элемент.
Если проявить смекалку можно вырезать старый фильтрующий элемент на его место взять подходящий из другой модели модуль или купить в Ашане фильтр для кухонных воздухоочистителей и с него вырезать подходящий размер. После все неплотности проходим клеящий термо пистолетом. Можно использовать обычный строительный герметик выбор и свойства, которым пройти все стороны и дать ему высохнуть, после чего установить.
Обслуживание
Особенности конструкции и спецификации ДВС
Конструкция двигателя K7J (производитель Automobile Dacia, Румыния) 1.4 л/75 л.с. унаследована от достаточно старых моторов корпорации Рено 80-х годов разработки (серия ExJ) и поэтому выглядит несколько архаично: здесь и непривычный цепной привод масляного насоса, использовавшийся на агрегатах с нижним расположением распределительных валов, и древние коромысла ГРМ. Остальные решения двигателя 1.4 стандартны и ничем не отличаются от других четырехтактных 4-цилиндровых одновальных моторов типа SOHC: расположение цилиндров рядное вертикальное, 2 клапана на цилиндр, привод ГРМ от зубчатого ремня, жидкостное охлаждение и комбинированная система смазки (на наиболее нагруженные детали ДВС смазка подается под давлением, ко всем прочим – простым разбрызгиванием). K7J составляет более 400 тыс. км пробега. Мотор 1.4 обеспечивает автомобилю следующую динамику: максималка равна 162 км/ч, сотню набирает за 13 секунд.
Двигатель Рено Логан K7M 710 и его преемник K7M 800 (производства все той же Automobile Dacia) 1.6 л и 86 л.с. (K7M 800 – 82 л.с.) по конструкции практически полностью совпадают с K7J, также имеют жидкостное охлаждение, но обладают увеличенным на 10,5 мм ходом поршня, полученным за счет изменения высоты блока. Также используются другие сцепление и маховик (большего диаметра), а картер коробки передач имеет незначительные изменения формы. Ресурс K7M тоже превышает 400 тысяч км по пробегу. Динамические характеристики мотора: скорость на максимуме 172 км/ч, 100 км/ч – за 11.9 сек в отличие от 1.4.
Наибольшие отличия в конструкции и характеристиках наблюдаются у двигателя K4M, несмотря на то что этот ДВС 1.6 л и 102 л.с. также является лишь очередным развитием серии K7M. Абсолютно новая 16-клапанная головка блока цилиндров с двумя облегченными распределительными валами и новой поршневой системой. Здесь, наконец, устранена необходимость постоянной регулировки клапанов ДВС через достаточно короткие пробеги, устранена простым применением общеизвестных гидрокомпенсаторов. Мотор ускоряет авто до 100 км/ч за 10.5 сек, достигая максимума в 180 км – совсем неплохие характеристики. Откровенно слабых мест в этом агрегате уже нет: в систему внесены необходимые изменения в части помпы и термостата, доработке подвергся и модуль зажигания.
Двигатели линейки Рено Логан
Все двигатели модели Логан в соответствии с инструкцией завода изготовителя должны заправляться 95-ым бензином, а какой бензин заправляете Вы?
Значительную роль в этом сыграли и те двигатели, которые применялись на машинах. Это силовые агрегаты, которые прошли испытание временем, и отлично зарекомендовали себя на прочих автомобилях концерна. В частности, мы говорим о восьмиклапанных моторах серий K7J и K7M с объёмом в 1,4 и 1,6 литра соответственно. Тем не менее, флагманской моделью стал 16-ти клапанный четырехцилиндровый мотор с жидкостным типом охлаждения, доступный потребителям под индексом K4M.
Требования к обслуживанию всех двигателей линейки Рено Логан
Для обеспечения максимально возможного ресурса двигателя, необходимо следовать спецификациям завода-изготовителя:
- правильно подобранное моторное масло;
- свечи зажигания;
- топливо и ГСМ;
- регулярная проверка состояния и уровня охлаждающей жидкости;
- регулярная диагностика и замена топливного фильтра и воздушного фильтра;
- замена моторного масла в соответствии с требованиями завода изготовителя.
Особенности конструкции двигателей
Одни из наиболее массовых силовых агрегатов K7J, производством которых занимается румынское подразделение компании, оснащается значительная часть автомобилей.
Двигатель K7J на Рено Логан 2006 года. Один из самых массово устанавливаемых двигателей на это модели
Если присмотреться, то в K7J можно увидеть некоторые особенности, характерные для серии ExJ, выпускавшейся компанией Рено в восьмидесятых годах прошлого столетия. К таким «архаизмам» стоит отнести цепной привод маслонасоса, старые типы коромысел ГРМ, а также способ размещения некоторых деталей. Прочие же решения мотора с объёмом 1,4 литра практически не отличаются от других моторов с одним валом из семейства SOHC.
Рекомендуем: Процедура чистки дроссельного узла Рено Логан
Это всё то же рядное расположение цилиндров в вертикальной компоновке, наличие двух клапанов на цилиндр, а также система комбинированной подачи смазки. Тем не менее, всё это не уменьшает достоинств мотора, способного проработать без «капиталки» около четырехсот тысяч километров пути. При этом, Рено Логан с данным силовым агрегатом может разгоняться до «сотни» за тринадцать секунд, удерживая максимальную скорость на отметке в 162 километра в час.
Двигатель K7M
Менее популярный 8-ми клапанный двигатель объёмом 1.6 литра — K7M
Вариант K7M с увеличенным объёмом мало отличается от своего «младшего собрата», только лишь ходом поршня, который стал больше на 10,5 миллиметров. Кроме того, применяются другой тип сцепления и маховик с увеличенным диаметром. Это позволило увеличить динамические и скоростные показатели почти на 10 процентов. А вот болезни с недолговечностью троса сцепления избежать не удалось, поэтому замена троса сцепления знакома большинству Логановодов.
Двигатель K4M
Самый мощный 16-ти клапанный двигатель из линейки. Такой двигатель ставился на версию автомобиля в комплектации ЛЮКС
Он включает в себя пару облегченных распредвалов, а также совершенно новую поршневую систему. Регулировать же клапана слишком не нужно, так как в конструкции присутствуют гидрокомпенсаторы. При этом, «сотня» набирается за 10,5 секунд, а максимальная скорость составит 180 километров в час.
Достоинства и недостатки 8-ми клапанных двигателей
Что же касается недостатков таких моторов, то они заключаются в повышенном расходе топлива, некачественной работе на холостом ходу, а также необходимости регулировки клапанов каждые 20 тысяч километров. А, при обрыве ремня ГРМ, клапаны будут загнуты. И мы уже не говорим о повышенной шумности.
Рекомендуем: Замена ламп ближнего/дальнего света Рено Логан
Достоинства и недостатки 16-ти клапанных двигателей
А вот 16-ти клапанный двигатель предлагает увеличенный ресурс, соответствие стандарту Евро-4, а также низкий уровень шума. Помимо этого, система охлаждения окажется более надёжной и современной, нежели у 8-ми клапанного агрегата. Учитывайте лишь то, что запчасти на такой мотор будут дороже, проблема «загиба» клапанов останется, а показатель «эластичности» мотора будет минимальным, что скажется на качестве езды при обгонах.
Работа системы управления двигателя Рено Логан
Убедитесь, что в баке достаточно топлива. Запустите двигатель и дайте ему поработать на умеренно высокой частоте вращения холостого хода, пока он не прогреется до нормальной рабочей температуры. Тщательно проверьте систему на наличие утечек моторного масла и охлаждающей жидкости и убедитесь, что коробка передач и все элементы управления, особенно тормоза, работают должным образом, прежде чем приступать к дорожному испытанию. По завершении дорожного испытания, а также после того, как двигатель полностью остынет проверьте уровень моторного масла и охлаждающей жидкости.
Двигатель оснащен системой распределенного впрыска топлива на каждый цилиндр отдельная форсунка с электронным управлением и системой снижения токсичности отработавших газов. Система управления двигателем состоит из электронного блока управления ЭБУ двигателем, датчиков параметров работы двигателя и автомобиля, а также исполнительных устройств. ЭБУ представляет собой мини-компьютер специального назначения, в его состав входят оперативное запоминающее устройство — ОЗУ и программируемое постоянное запоминающее устройство — ППЗУ.
Электронный блок управления двигателем ЭБУ обрабатывает информацию от датчиков системы управления, получает сигналы от выключателя кондиционера и датчика давления гидроусилителя руля, а также управляет исполнительными устройствами, такими как топливный насос, форсунки, катушка зажигания, регулятор холостого хода, электромагнитный клапан продувки адсорбера, вентилятор системы охлаждения, электромагнитная муфта компрессора кондиционера.
При включении зажигания ЭБУ выдает управляющий сигнал на главное реле, а при выключении зажигания — задерживает выключение главного реле на время, необходимое для подготовки к следующему включению для завершения вычислений, установки регулятора холостого хода, управления электровентилятором системы охлаждения. ЭБУ также выполняет диагностические функции системы управления двигателем бортовая система диагностики.
ЭБУ определяет наличие неисправностей элементов системы управления и сохраняет в своей памяти коды неисправностей.
При обнаружении неисправности, во избежание негативных последствий прогорание поршней из-за детонации, повреждение каталитического нейтрализатора в случае возникновения пропусков воспламенения топливовоздушной смеси, превышение предельных значений по токсичности отработавших газов и пр. Суть их состоит в том, что при выходе из строя какого-либо датчика или его цепи ЭБУ для управления двигателем применяет замещающие данные, хранящиеся в ППЗУ. При этом могут ухудшиться некоторые параметры работы двигателя мощность, приемистость, экономичность , но движение с такими неисправностями возможно и автомобиль может самостоятельно доехать до СТО.
Исключением является датчик положения коленчатого вала, при его неисправности двигатель работать не может.
Коды неисправностей остаются в памяти ЭБУ и могут быть считаны с помощью диагностического стенда, подключаемого к диагностическому разъему. ЭБУ закреплен на задней стенке площадки аккумуляторной батареи и закрыт металлическим кожухом.
Датчик положения коленчатого вала ДПКВ установлен на картере сцепления, над маховиком. Давление в системе смазки создается шестеренчатым масляным насосом, расположенным спереди в поддоне картера и прикрепленным к блоку цилиндров.

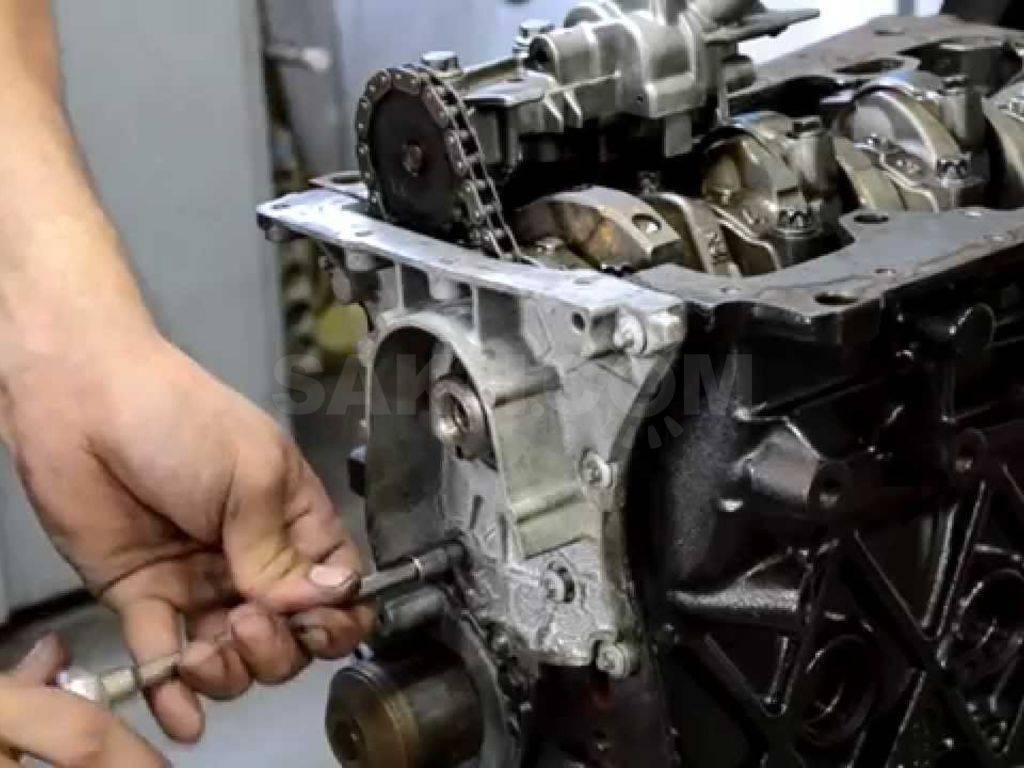

Масляный насос приводится цепной передачей от коленчатого вала. Привод масляного насоса Рено Логан поддон картера снят: На звездочке выполнен цилиндрический поясок, по которому работает передний сальник коленчатого вала.
Тюнинг двигателя Renault Logan К7М 1. Мощность двигателя Логан 1.
Что удивило
1. Стойкие несущие части.
Логан славится коррозией кузова, которой не удалось избежать и нашему автомобилю. Тем не менее, главные силовые элементы, такие как подрамник, балки и пол сопротивлялись коррозии невероятно хорошо.
2. Люфт в опорах двигателя.
Причина подергивания при добавлении или при сбросе газа вполне очевидна и демонтаж подтвердил это – трещины в сайлентблоках опор двигателя. Все три опоры были разорваны. Даже удивительно, что оригинальные резиновые детали продержались так долго.
3. Трудности с включением передач.
В коробке передач не оказалось опилок, изношенных шестерен или дефектных подшипников. Сложности с переключением возникали из-за «потрепанных» латунных синхронизаторов.
4. Клапана живы!
Двигатель «троил» из-за клапанов. В частности выпускные клапана имели слишком большой люфт. Удивительно, но седла даже «не подгорели».
5. Цилиндры.
Замеры показали очень маленький износ цилиндров – до двух сотых миллиметра. Но их поверхность уже была отполирована, что не позволяло сохранять достаточно толстый слой масла. Вдобавок были изношены поршневые кольца. Все это и привело к снижению производительности.
6. Врожденная слабость второго цилиндра.
Во втором цилиндре наблюдалось снижение компрессии. При сборке двигателя на конвейере поршневой палец был установлен с перекосом.
Проверка размеров и зазоров
Следующий этап ремонта мотора Рено Логан включает в себя такие шаги:
Промывка
При выполнении работы важно быть осторожным, чтобы исключить появление царапин или задиров на поверхности мотора. Для устранения остатков старой прокладки с головки ГБЦ стоит воспользоваться специальным растворителем (продается в емкостях различных объемов — на 0,5 и 1,0 л)
Обработайте очищаемый участок, дайте ему восемь-десять минут, а на завершающем этапе уберите лишнее с помощью деревянного шпателя. Следите, чтобы растворитель не оказался на окрашенных элементах и не попал в масляные ходы. Если не соблюдать эти рекомендации, двигатель может быстро выйти из строя.
Проверка качества сопряжения ГБЦ и блока цилиндров. Эта работа требует применения специальных щипов определенной толщины. Верхний предел допустимой деформации поверхности ГБЦ для моторов Рено Логан объемом 1.4 и 6 литра составляет 0,05 мм. При этом перешлифовывать головку в случае выявления дефектов запрещено. Контроль параметра клапанов впуска и выпуска
На этом этапе работ ключевое внимание уделяется ширине рабочей фаски седел (1,7 мм), а также углу конуса (120 и 70 градусов соответственно). В случае искажения требуемых параметров производится обработка участка специальной фрезой до момента достижения необходимого параметра
Контроль оси коромысел
На этом этапе важно осмотреть состояние детали на факт износа и заменить ее в случае исчерпания ресурса. Стоит осмотреть рабочие поверхности и болты для регулировки, а также убедиться в отсутствии закупорки
Демонтаж поршневых пальцев и проверка соответствия их размеров — внешнего и внутреннего диаметра, длины, смещения и прочих параметров. Проверка маркировки поршней. При демонтаже поршня необходимо запомнить позицию выступа на дне цилиндра или поршня. На этом же этапе стоит оценить ориентацию поршня, высоту, объем и прочие параметры детали. Контроль расположения поршней и измерение их диаметра. Последняя работа выполняется на удалении E=4,15 см от нижней части изделия. В этом случае удается получить наиболее точные параметры измерений.
Проверка толщины поршневых колец (двух компрессионных и одного маслосъемного). Измерение параметров шатуна и коленчатого вала
В первом случае внимание уделяется осевому зазору, расстоянию между отверстиями в головках, а во втором — ремонтному размеру, зазору и прочим показателям
Также детали проверяются на факт износа (важно, чтобы он не превышал 0,825 мм)
Монтаж вкладышей подшипников коленвала и проверка блока цилиндров
