Как проверить масло в АКПП правильно

Если трансмиссионная жидкость соответствует требованиям конкретной АКПП, то можно быть уверенным в надежности работы автомобиля. Лучше заранее предотвратить поломку, грамотно подобрав ATF, чем впоследствии переплачивать за ремонт автоматической коробки передач.

О том, как правильно проверить масло в АКПП, лучше прочитать в инструкции к автомобилю. Обычно производитель дает пошаговые указания к данной процедуре. Если такой инструкции у вас нет, прислушайтесь к нашим рекомендациям. Далее мы расскажем о том, как провести замер уровня жидкости ATF в автоматических системах разных типов.

Проверка уровня и замена масла в АКП Renault Duster

Проверять уровень в автоматической коробке передач нужно через каждые 15 тыс. км пробега автомобиля. Замена масла предусматривается через каждые 60 тыс. км пробега автомобиля.

Если масло потемнело, и появился запах горелого масла нужно заменить масло и определить на диагностике причину.

В автоматическую коробку передач нужно заливать масло ELF RENAULTMATIC D3 SYN

Проверка уровня и доливка масла

Запускаем двигатель и прогреваем коробку передач. Температура масла в коробке передач должна быть 50-80˚ С. Для ускорения прогрева можно выполнить короткую поездку.

Температуру масла определяют с помощью диагностического тестера, подключенного к диагностическому разъему автомобиля.

Устанавливаем автомобиль на ровной площадке и устанавливаем на ручной тормоз.

Нажимаем на педаль тормоза и, удерживая ее нажатой, поочередно переключаем селектор во все положения, задерживаясь на каждом положении от «Р» до «D». Для заполнения маслом гидротрансформатора и гидросистемы АКП. После этого переключаем на нейтраль «N» и отпускаем педаль тормоза.

Уровень масла меняется в зависимости от температуры

Устанавливаем под коробку передач широкую емкость для слива рабочей жидкости.

рис. 1

Выкручиваем пробку отверстия для контроля уровня рабочей жидкости, расположенную в днище картера коробки передач.

При нормальном уровне рабочая жидкость начинает вытекать при температуре 35-37˚ С.

рис. 2

В отверстие «А» для контроля уровня устанавливается перепускная трубка «Б», верхняя кромка которой соответствует нормальному уровню жидкости.

Горелый запах масла при наличии в масле посторонних частиц свидетельствует о необходимости ремонта АКП.

Если масло не начинает вытекать из контрольного отверстия при повышении температуры до 60˚ С, необходимо долить ее.

Отсоединяем трос привода селектора от коробки передач.

рис. 3

Выкручиваем пробку наливного отверстия, расположенную в верхней части картера коробки передач.

Заливаем специальное масло, наливая его до тех пор, пока оно не начнет вытекать из контрольного отверстия.

Масло должно вытекать из контрольного отверстия отдельными каплями. Если оно вытекает непрерывной струей, слейте его избыток до момента появления каплепадения.

рис. 4

Закручиваем пробки контрольного и наливного отверстия моментом 35 Нм.

Замена масла в АКП

Прогреваем масло в АКП до рабочей температуры, совершив небольшую поездку

Устанавливаем автомобиль на ровную смотровую канаву. Переводим рычаг селектора в положение «Р» и устанавливаем на ручной тормоз.

Подставляем емкость объемом 4 – 5 литра, для слива масла.

рис. 1

Четырехгранником на 8 мм откручиваем сливную пробку.

Сливаем со сливного (контрольного) отверстия масло. Так как внутри находится уровневая колба, то масло вытечет не все.

рис. 2

После этого откручиваем уровневую колбу.

рис. 3

Вставляем в сливное отверстие шестигранник на 8, и откручиваем уровневую колбу. Уровневая колба (пробка контроля уровня масла) пластмассовая, поэтому при установке затягивать сильно не нужно.

рис. 4

Так выглядит уровневая колба.

рис. 5

После того как слили все масло, устанавливаем и закручиваем от руки уровневую колбу.

Закручиваем сливную контрольную пробку тоже от руки.

Определяем количество слитого масла из коробки передач. Заливать нужно примерно такое же количество.

Если автомобиль находился на подъемнике, то опускаем его и подготавливаем для заливки масла.

Открываем капот.

Ослабляем хомуты воздуховода и снимаем его.

рис. 6

Четырехгранником на 8 мм откручиваем заливную пробку.

Извлекаем пробку.

рис. 7

Пробка уплотняется уплотнительным кольцом.

Вставляем воронку с удлинителем в заливное отверстие и заливаем масло в количестве слитого масла.

рис. 8

После этого запускаем автомобиль и прогреваем двигатель до рабочей температуры.

После того как прогрели двигатель на холостом ходу, рычагом селектора переключаем последовательно по всем режимам, чтобы масло растеклось по внутренним частям АКП.

рис. 9

Подставляем емкость и при работающем двигателе выкручиваем контрольную пробку.

Если масло не вытекает или объем слитого масла менее 0,1 л выполняем следующее:

– останавливаем двигатель и закручиваем сливную пробку;

– долейте 0,5 л масла;

– дайте коробке передач остыть до температуры 50˚ С;

– пускаем двигатель на холостом ходу;

– дожидаемся повышения температуры до 60±1˚ С;

– подставляем емкость под пробку;

– отворачиваем пробку сливного отверстия.

Нужно повторять эти операции до тех пор, пока в емкость не сольется более 0,1 л масла.

Закручиваем пробки и устанавливаем все детали в обратном порядке.

Зачем проверять уровень масла в АКПП

Не имеет значения, какая у вашей машины коробка передач: вариатор, гидромеханическая, роботизированная или же механика, – все они требуют применения трансмиссионного масла. В двух последних случаях масло необходимо в качестве смазки, так как помогает снять нагрузку с деталей. Помимо этого, оно удаляет с поверхности элементы износа.

А в гидромеханической коробке масло не только играет роль смазки, но и отвечает за функционирование АКПП. Другими словами, жидкость ATF задает вращение, вызванное мотором в гидротрансформаторе, и это способствует сильному нагреванию системы.

Кроме того, трансмиссионная эмульсия позволяет управлять коробкой передач. Как это происходит? Давление заставляет жидкость двигаться по каналам гидроблока и таким образом оказывать воздействие на пакеты фрикционов. Благодаря этому процессу включается необходимая передача.

Естественно, для гидромеханической АКПП можно использовать только высококачественное масло. Также от водителя требуется все время контролировать состояние жидкости ATF и её количество в коробке.

Замена масла в механической коробке передач (МКПП) Рено Дастер 1.6 своими руками

Renault Duster – самый продаваемый импортный внедорожник в России. Неудивительно, что машина пользуется высоким спросом – во многом благодаря хорошим ездовым качествам, надежности и долговечности деталей. Машина относится к бюджетному классу, и стоимость обслуживания Renault Duster находится на приемлемом уровне. Но когда гарантия заканчивается гарантия, возникает вопрос о необходимости самостоятельного ремонта. Многие владельцы Renault Duster так и поступают, учитывая дорогое обслуживание в дилерском центре в условиях отсутствия гарантии. К тому, у автомобиля довольно простая конструкция, и некоторые ремонтные работы можно выполнить своими силами. Одна из самых важных и простых процедур – замена масла в коробке передач

В этой статье рассмотрим основные шаги, и на что нужно обратить внимание в ходе данного процесса на примере Renault Duster с 1,6-литровым мотором и механической коробкой передач

Регламент замены

Периодичность смены масла в трансмиссии Renault Duster зависит от условий эксплуатации. По официальным данным, новое масло нужно заливать через 50-60 тысяч километров, но такой регламент действительно только для стран с благоприятным и устойчивым климатом. В России масло приходиться менять значительно раньше положенного срока – например, уже через 20 тысяч километров. В любом случае, уровень жидкости необходимо регулярно контролировать.

Что заливать

В качестве рекомендуемого масла для МКПП Renault Duster идеальным вариантом будет Эльф (Elf) Tranself TRJ 75W-80. Как вариант, подойдет масло Эльф Tranself NFJ 75W-80.

Порядок шагов для контроля за уровнем смазки в МКПП Duster

Уровень масла проверяется при наличии подтеков под днищем, либо при проявлении других факторов, связанных с трудностями в работе трансмиссии. Чтобы проверить уровень жидкости, для начала нужно установить автомобиль на возвышенность – это может быть эстакада, подъемник или смотровая яма. Заходим под автомобиль, и находим пробку сливного отверстия.
Чтобы отвернуть контрольную пробку, необходимо снять защиту двигателя
Вытаскиваем пробку, и проверяем уровень жидкости с помощью Г-образного ключа

Обратим внимание, что ключ должен располагаться в нижнем краю контрольного отверстия. Придется долить некоторое количество масла, если его уровень ниже, чем установлено по регламенту. Масло доливать только то, которое рекомендует производитель
Убедившись в достаточном уровне жидкости, плотно закрутить на место пробку, предварительно заменив уплотнитель пробки

Масло доливать только то, которое рекомендует производитель
Убедившись в достаточном уровне жидкости, плотно закрутить на место пробку, предварительно заменив уплотнитель пробки

Порядок работ при смене смазки

Чтобы полностью заменить масло, сначала надо слить старую жидкость. Масло должно быть горячим, чтобы его вылилось как можно больше, причем вместе с грязевыми отложениями и металлической стружкой. Для этого необходимо поездить 5-10 километров, чтобы прогрелся мотор и КПП. Затем установить автомобиль на подъемник
Приготовить инструменты – шприц, четырехгранник на 8 мм, новое масло и фильтры, уплотнители, а также полотенце и резиновые перчатки
Заходим под автомобиль, снимаем защиту картера двигателя, затем выкручиваем сливную пробку. Для этого понадобится четырехгранник
После вытаскивания пробки из отверстия начнет вытекать отработанное масло в заранее подготовленный поддон
После слива жидкости отверстие закручивается. Возможно, перед этим придется заменить прокладку от пробки, чтобы избежать протечек. Пробка ввинчивается ключом с моментом 20 Нм.
Залить новое масло от официального производителя
Проверить уровень Г-образным ключом, закрутить обратно пробку. Если уровень жидкости в норме, процесс замены масла в МКПП Renault Duster с 1,6-литровым мотором успешно завершен.
Можно контролировать уровень жидкости в течение 2-3 недель, и при необходимости доливать масло.

Как проверить уровень масла в АКПП с щупом

Благодаря замеру уровня масла,хозяин машины может вовремя обнаружить утечку, а также степень износа смазочной жидкости в АКПП. Полученная информация необходима для правильного выбора методов ремонта автомобиля.Конструкция новой автоматической коробки передач существенно отличается от привычных механических устройств. У многих водителей возникают определенные трудности при попытке впервые определить уровень масла в АКПП.

Как правило, щуп для замера уровня масла в АКПП легко заметить на корпусе коробки. Автопроизводители постарались визуально выделить масляный щуп на фоне окружающих корпусных деталей. Его рукоятка помечена контрастным цветом (желтым, красным и пр.).

Порядок измерения уровня масла в АКПП с щупом

Перед проведением данного мероприятия, рекомендуется тщательно подготовиться:

Автомобиль установить на ровную поверхность без уклона.
Рычаг (селектор)коробки передач перевести в точку «Parking».
Прогреть мотор до плюс 90°С.

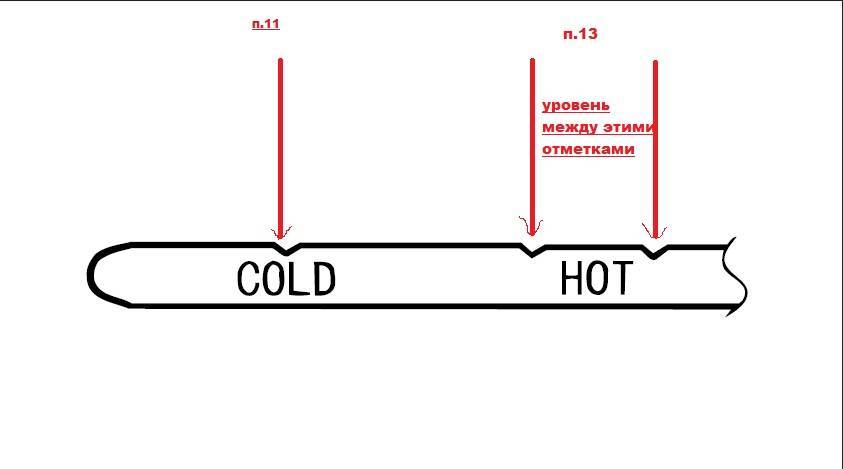

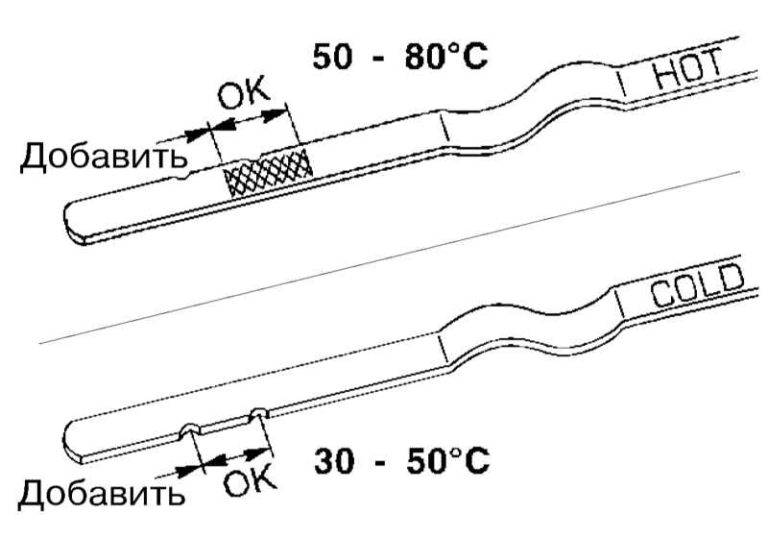

На щупе имеются специальные контрольные насечки MAXи MIN. Они расположены попарнона противоположных поверхностях данного инструмента и предназначены для измерения уровня масла в различных температурных режимах (COLD-холодный,HOT-горячий). Проверка «на холодную» осуществляется при температуре окружающей среды выше 0°С.

Уровень масла в АКПП считается нормальным, если масляный след находится между минимальной и максимальной отметками.

Проверка уровня жидкости в коробке передач

В конструкции АКПП на Renault Duster не предусмотрен щуп, поэтому быстро проверить уровень масла невозможно. В нижней части картера находится сливная пробка (1), под которой установлена контрольная трубка (2). Жидкость начинает вытекать из картера коробки при прогреве до 35°С, но визуально контролировать уровень вещества невозможно.

Для проведения работ используются контрольная пробка снизу корпуса и верхнее окно для доливки масла. Необходимо отвернуть заглушку и контрольную пробку шестигранником на 6 и слить масло. Затем контрольная пробка вворачивается на место, а через верхний канал заливается жидкость. Для дозаправки используется вещество Elf Renaultmatic D3 Syn, аналогичное препарату, залитому в заводских условиях. Проверка уровня производится ежегодно или через 15 тыс. км пробега.

Для проверки уровня масла используется специальная пробка, которая устанавливается в нижней части картера.

Замена масла в МКПП на Рено Дастер

Замена масла в коробке передач на Рено Дастер производится в обязательном порядке. Во время эксплуатации транспортного средства свойства масляных присадок теряются, поэтому эффективность смазочного материала уменьшается. В результате образуется пенка, из-за которой начинают гудеть шестерни. Гудение сопровождается разрушением движущих частей и заклиниванием трансмиссии.

Периодичность и сроки смены масла в МКПП Рено

Книга по эксплуатации Рено Дастер гласит – трансмиссионное масло в МКПП не меняется за весь период пользования автомобилем. Однако Россия – это страна с суровыми климатическими условиями, поэтому мастера рекомендуют менять автомасло в коробке каждые 50-60 тысяч километров.

Основные признаки замены трансмиссионного масла в МКПП Renault Duster:

большой пробег ТС без замены;
гудение в коробке передач;
появление подтеков;
наличие стружки в жидкости.

Чтобы трансмиссия прослужила долго, требуется периодически проверять уровень масла в системе. На передней части картера расположено контрольное отверстие уровня жидкости в системе. Оно закрывается пробкой с нанесенной резьбой.

Замена масла в МКПП

При замене масла в МКПП в Рено Дастер необходимо соблюдать технику безопасности.

При проведении процедуры следует обзавестись:

Специальной одеждой.
Резиновыми перчатками.

При замене масла температура двигателя должна быть невысокой. В противном случае есть риск получить ожоги тела. Также следует учитывать, что холодное автомасло имеет низкую текучесть. Поэтому необходимо подобрать золотую середину (подождать перед заменой 20-25 минут пока жидкость в системе остынет).

Для качественной замены масла необходимо подготовить соответствующие инструменты, к которым относятся:

пустая емкость для слива использованного автомасла;
специальный или аптечный шприц для долива масляной жидкости;
ключ на 8 мм.

Слив старого масла с бака

Пошаговая инструкция слива масла с ТС Рено Дастер:

Отвернуть пробку контрольного отверстия.
Открутить сливную пробку, после чего польется жидкость.
Необходимо подождать 20-30 минут до полного слива масла.

Процедура слива автомасла с МКПП Рено Дастер считается завершенной.

Промывка поддона и удаление стружки

Пошаговый процесс промывки поддона:

Откручивается поддон, который закреплен на болтах. Аккуратно снимается и выливается остаточное количество автомасла в пустую тару.
При помощи металлической щетки очищается внутренняя поверхность от отработанной масляной жидкости, мусора и металлической стружки. Поддон протирается сухой ветошью.
Закручивается поддон обратно и завинчивается сливная пробка. Предварительно проверяется прокладка сливной пробки и в случае необходимости она заменяется.

Заливка нового масла

Пошаговый процесс заливки новой жидкости в МКПП Renault Duster:

Подготавливается свежее масло.
Откручивается контрольно-заливное отверстие, которое находится в нижней части автомобиля.
При помощи шприца аккуратно заливается масляная жидкость до нижнего края уровня.
Закручивается пробка заливного отверстия и заводится двигатель.
Необходимо проехать 10-15 километров на разных передачах. Затем автомобиль повторно устанавливается на ровную поверхность и проверяется уровень автомасла. В случае необходимости масляная жидкость доливается.

При соблюдении выше предоставленной инструкции по замене автомасла на Рено Дастер, автовладелец сможет сделать это самостоятельно.

Замена масла в коробке (МКПП) Рено Дастер 2.0 своими руками

Замена масла в коробке передач – самая востребованная процедура у автовладельцев, которые предпочитают обслуживать машину самостоятельно. Проведение такой процедуры вполне возможно и в случае с популярным кроссовером Renault Duster. Это самый продаваемый импортный внедорожник в России, который пользуется высоким спросом и на поддержанном рынке, и после окончания гарантийного периода, поскольку он имеет довольно простую конструкцию, и обладает невысокой стоимостью комплектующих. В этой статье рассмотрим, как правильно менять масло в механической коробке передач Renault Duster с двухлитровым мотором.

Когда заливать, какое масло лучше подходит

Производитель рекомендует вообще не производить замену трансмиссионного масла, поскольку оно рассчитано на весь срок службы транспортного средства. Но с другой стороны, это еще зависит от условий эксплуатации. Например, в суровых российских климатических условиях менять трансмиссионную жидкость необходимо каждые 30 тысяч километров, а то и раньше. Это позволит сохранить надежность и прочность внутренних компонентов КПП.

Что касается подходящего масла, в первую очередь следует выбирать из проверенных брендов, а также обращать внимание на параметры допуска и вязкости, которые надо сравнивать с данными, указанными в инструкции по эксплуатации. Оригинальное трансмиссионное масло для Renault Duster – это жидкость марки ELF с определенными параметрами

Как заливать масло, и что для этого нужно

Установить автомобиль на эстакаду или смотровую яму, предварительно прогрев двигатель и масло в КПП до рабочей температуры Для начала необходимо проверить уровень жидкости, а при необходимости жидкость можно будет долить, либо вовсе заменить Для проверки уровня следует открутить пробку заливного отверстия, которая расположена недалеко от внутреннего ШРУСа привода левого колеса (со стороны водителя). Пробка изготовлена из пластмассы, поэтому следует быть аккуратным

Ее лучше откручивать руками, чтобы ничего не повредить Обратим внимание, что масло в КПП надо проверять в том случае, если обнаружены течи жидкости из коробки передач Для полной замены масла, возможно, придется демонтировать картер коробки передач. На поверхности картера, скорее всего, будут остатки старого масла. Поверхность картера следует хорошо промыть, прочистить, обезжирить и вытереть насухо

Картер ставится на место после слива отработанного масла Если понадобится полная замена жидкости, тогда старое масло придется слить в заранее подготовленный поддон. Будет достаточно емкости на 3 литра. Следует работать в перчатках, чтобы избежать попадания брызг горячего масла После слива масла необходимо ввести новую жидкость, воспользовавшись специальным шприцом. Желательно заливать столько масла, сколько вылилось старой жидкости – обычно это около 2-2,5 литра После залива жидкости нужно заменить пробку сливного отверстия. Перед этим понадобится замена уплотнительного кольца, которое является одноразовым Завернуть пробку, а также проверить надежность всех остальных винтовых соединений Проверить уровень жидкости, при необходимости – долить. Процесс замены масла в МКПП Renault Logan успешно завершен

Поверхность картера следует хорошо промыть, прочистить, обезжирить и вытереть насухо. Картер ставится на место после слива отработанного масла Если понадобится полная замена жидкости, тогда старое масло придется слить в заранее подготовленный поддон. Будет достаточно емкости на 3 литра. Следует работать в перчатках, чтобы избежать попадания брызг горячего масла После слива масла необходимо ввести новую жидкость, воспользовавшись специальным шприцом. Желательно заливать столько масла, сколько вылилось старой жидкости – обычно это около 2-2,5 литра После залива жидкости нужно заменить пробку сливного отверстия. Перед этим понадобится замена уплотнительного кольца, которое является одноразовым Завернуть пробку, а также проверить надежность всех остальных винтовых соединений Проверить уровень жидкости, при необходимости – долить. Процесс замены масла в МКПП Renault Logan успешно завершен.

Последствия при низком уровне жидкости в коробке автомат

Если уровень масла ниже отметки Hot, это означает, что жидкости мало, или есть протечки в узле.

Осматривая днище автомобиля, можно найти поврежденные шланги, деформированные элементы, слабо затянутые соединения, грязные и потрепанные сальники. Если трансмиссионного масла недостаточно или оно протекает, то маслонасос будет подсасывать воздух.

Структура эмульсии видоизменяется, в результате это приводит к неприятным последствиям:

мощность гидротрансформатора снижается, и ему приходится брать на себя дополнительную нагрузку;
уменьшается давление на фрикционы, поэтому при переключении передач получаются резкие рывки, а диски из-за пробуксовки быстрее изнашиваются;
в масле появляются примеси, которые закупоривают каналы гидроблока, фильтры насоса, шланги и соленоиды;
жидкость теряет свои полезные свойства, и система начинает перегреваться.

Добавив масла до необходимого уровня, можно предотвратить износ АКПП раньше положенного срока. Жидкости разного вида смешивать запрещено, так как это может спровоцировать нежелательную химическую реакцию.

Следует заливать в систему то масло, которое находилось внутри изначально, или же то, которое рекомендует автопроизводитель.

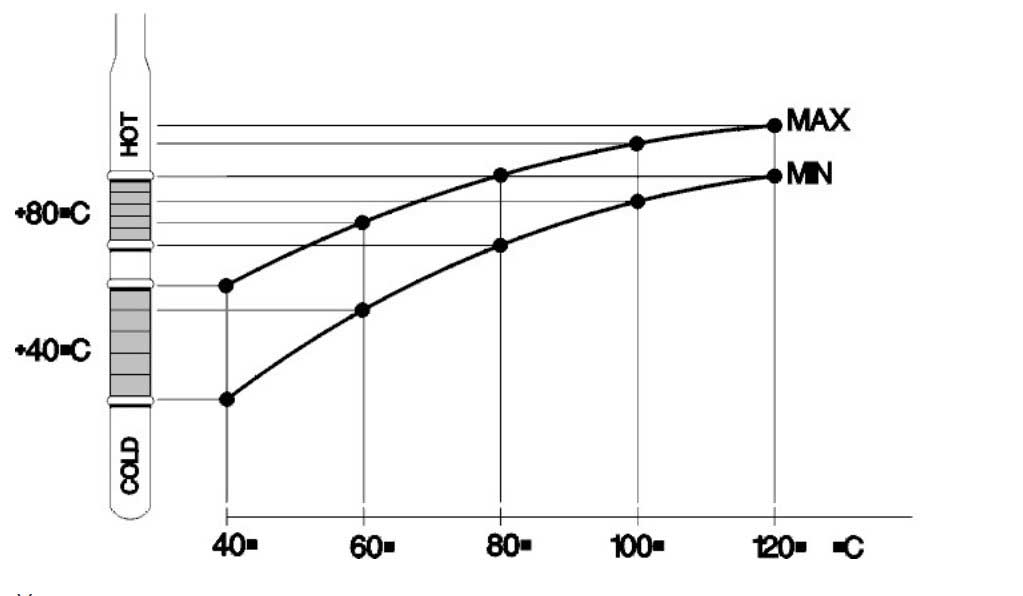

Зависимость уровня от температуры жидкости ATF

Разница в объеме смазки между отметками MIN и MAX в среднем около 200 мл.

Для достижения придела холодного диапазона COLD (+40 градусов Цельсия) необходимо завести мотор и дать ему поработать в течение четверти часа.

Уровень ATF при этом должен быть в пределах отметки COLD. По мере прогрева жидкости этот диапазон будет смещаться выше.

К примеру, для достижения уровня в пределах отметок HOT (нижней и верхней) температура масла должна достигнуть +80 градусов Цельсия. Для этого машина должна проехать в течение получаса по трассе, а на улице была температура не меньше +15 градусов Цельсия.
