Толщина тормозных колодок допустимый износ

От чего зависит износ тормозных дисков

Степень износа тормозных дисков зависит от многих факторов. Среди них:

• Стиль вождения автолюбителя. Естественно, что при частых резких торможениях происходит чрезмерный износ диска и износ тормозных колодок.
• Условия эксплуатации машины. В горной либо холмистой местности тормозные диски изнашиваются быстрее. Это объясняется естественными причинами, поскольку тормозная система таких автомобилей используется чаще.
• Тип трансмиссии. У автомобилей с механической коробкой передач диски, как и колодки, изнашиваются не так быстро. И наоборот у автомобилей, оснащенных автоматической трансмиссией либо вариатором износ диска происходит быстрее. Объясняется это тем, что для остановки машины с АКПП водитель вынужден пользоваться исключительно тормозной системой. А машину с «механикой» зачастую можно притормозить за счет двигателя.
• Тип тормозных дисков. В настоящее время на легковых автомобилях используются следующие типы тормозных дисков: вентилируемые, перфорированные, диски с насечками, а также сплошные. Каждый из перечисленных типов имеет свои преимущества и недостатки. Однако как показывает практика быстрее всего выходят из строя сплошные диски, а вентилируемые и перфорированные — ходят дольше.
• Класс износостойкости. Он напрямую зависит от цены и указанного выше типа диска. Многие производители вместо класса износостойкости просто указывают минимальный пробег для автомобиля, на который рассчитан тормозной диск.
• Жесткость тормозных колодок. Чем более мягкая тормозная колодка — тем она в более щадящем режиме работает с диском. То есть, ресурс диска увеличивается. При этом торможение автомобиля будет более плавным. И наоборот, если колодка жесткая, то она быстрее изнашивает диск. Торможение при этом будет более резким. В идеале желательно, чтобы класс жесткости диска и класс жесткости колодки совпадали. Это продлит ресурс не только тормозного диска, но и тормозных колодок.
• Масса автомобиля. Обычно на более крупные автомобили (например, кроссоверы, внедорожники) устанавливают диски с большим диаметром, а их тормозная система является более усиленной. Однако в данном случае указывается, что у загруженного автомобиля (то есть, перевозящего дополнительный груз или буксирующего тяжелый прицеп) тормозные диски изнашиваются быстрее. Это объясняется тем, что для остановки груженного автомобиля необходимо большее усилие, возникающее в тормозной системе.
• Качество материала диска. Зачастую дешевые тормозные диски сделаны из некачественного металла, который быстрее истирается, а также может со временем иметь дефекты (искривления, наплывы, трещины). И соответственно, чем качественнее металл, из которого сделан тот или иной диск — тем дольше он прослужит до замены.
• Исправность тормозной системы. Такие неисправности, как проблемы с рабочими цилиндрами, направляющими суппортов (в том числе отсутствие в них смазки), качество тормозной жидкости может повлиять на быстрый износ тормозных дисков.
• Наличие антиблокировочной системы. Система АБС работает по принципу оптимизации усилия, при котором колодка давит на тормозной диск. Поэтому это продлевает срок эксплуатации как колодок, так и дисков.

Обратите внимание, что обычно износ передних тормозных дисков всегда превышает износ задних так как на них оказывается значительно большее усилие. Поэтому ресурс передних и задних тормозных дисков разный, но при этом и разные требования к допуску износа!

В среднем же, для стандартного легкового автомобиля, используемого в городских условиях, проверку диска необходимо выполнять примерно через каждые 50…60 тысяч километра пробега

Следующий осмотр и замер износа делают в зависимости от процента износа. Многие современные диски для легковых автомобилей легко работают на протяжении 100…120 тысяч километров пробега при средних условиях эксплуатации

В среднем же, для стандартного легкового автомобиля, используемого в городских условиях, проверку диска необходимо выполнять примерно через каждые 50…60 тысяч километра пробега. Следующий осмотр и замер износа делают в зависимости от процента износа. Многие современные диски для легковых автомобилей легко работают на протяжении 100…120 тысяч километров пробега при средних условиях эксплуатации.

Первые признаки

Обычно передние и задние тормозные колодки изнашиваются с различной скоростью, и их толщина всегда остается различной. Практика показывает, что на передние колеса приходится куда большая нагрузка, и наибольшую потерю толщины несут именно они. Задние же колеса обычно изнашиваются медленнее, что подтверждается опытом многих автомобилистов.

Тем не менее вопрос о том, как понять, что тормозные колодки износились и требуют незамедлительного вмешательства автовладельца, всегда остается открытым. С этой целью мы подготовили небольшой список признаков, который явно даст понять, что машина требует вмешательства или ремонта.

Сделано это неспроста. Производители внедряют в свои тормозные колодки специальные материалы, которые при достижении критической толщины оголяются и начинают тереться о диск или барабан. Такое решение попросту не допустит, чтобы водитель не был оповещен о проблеме, и нередко это помогает произвести обслуживание вовремя.

На более новых и дорогих авто предусмотрены такие системы, которые оповещают водителя о критическом износе колодок и достижении ими критической толщины путем вывода информации на бортовой компьютер. Впервые такая технология возникла порядка десяти лет назад и с тех пор заимствуется практически всеми мировыми автопроизводителями.

Когда подходит критический момент, на самой тормозной колодке срабатывает специальный датчик, расположенный на ее поверхности. Как только датчик срабатывает, он выдает соответствующую информацию ЭБУ, который, в свою очередь, включает индикатор критического износа и предоставляет информацию на бортовой компьютер.

Другие причины замены колодок

С экономической точки зрения проточка — наиболее экономный вариант. Если рассматривать со стороны практичности, длительности ресурса — установка нового диска самый верный вариант.

Ярким признаком, свидетельствующим о выработки ресурса колодок, является появление характерного свиста во время торможения автомобиля – при каждом нажатии на педаль будет слышен неприятный шум, похожий на трение стекла об метал.

Характеристика	Колесный мост	Минимальная толщина, мм
Диаметр диска, мм	Передний	256
Задний	238
Толщина конструкции, мм	Передний	12
Задний	12
Возможное биение, мм	Передний	0,07
Задний	0,07
Толщина тормозной накладки вместе с корпусом колодки, мм	Передний	18
Задний	18
Минимально допустимая толщина накладки вместе с корпусом колодки, мм	Передний	6
Задний	6
Минимально допустимая толщина диска, мм	Передний	10.6
Задний	10.6

Также важно помнить, что данные показатели могут отличаться при наличии в автомобиле силового агрегата мощностью более 125 лошадиных сил или общим объемом рабочих камер от 2.0 литра. В таком случае проверять уровень толщины комплектующих системы необходимо предварительно ознакомившись с данными из сервисной книжки транспортного средства. Помимо ситуации с критическим износом, менять тормозные колодки необходимо в таких случаях:

Помимо ситуации с критическим износом, менять тормозные колодки необходимо в таких случаях:

• толщина фрикционного материала составляет больше 5 мм, но сама накладка начала отслаиваться от стального основания;
• на поверхности возникли трещины и сколы, материал начал крошиться;
• на деталях обнаружены пятна масла либо тормозной жидкости, снижающей фрикционные свойства;
• когда произведена замена тормозного барабана или диска.

Еще одна причина замены связана с обилием низкокачественных подделок на рынке автомобильных запчастей. Новые колодки, купленные в ненадежной торговой точке, спустя 1-2 тыс. км начинают ужасно скрипеть либо пищать, хотя до полного истирания рабочей части еще далеко. Виновник — материал детали, чья твердость сравнима с металлом, отчего поверхность «зализывается» и появляется скрип. Если сделанные неизвестно из чего элементы не заменить, то резко увеличится выработка на тормозных дисках.

Многие современные авто оборудованы специальными датчиками, регистрирующими уменьшение толщины фрикционного слоя и подающими сигнал водителю, когда она достигает критического уровня. Это тоже причина, чтобы снять детали с изношенными накладками и поставить новые.

Правда, датчики нередко забиваются грязью, и теряют работоспособность, поэтому хозяину машины не помешает самостоятельно проверять состояние тормозов.

Причины возникновения биения и его коррекция

Наиболее вероятные причины возникновения биения в случае торможения автотранспортного средства являются:

• износ и незначительная деформация поверхности тормозного диска;
• нарушение работы ходовой автомобиля;
• не полностью закрученные гайки колеса;
• деформирование диска колеса;
• возникновение грыжи на покрышке.

Как проверить на биение тормозной диск авто и устранить его своими руками?

1. Тормозной суппорт не разбирая снимают и фиксируют его проволокой.
2. Тормозной диск наживляют при помощи гаек ступицы.
3. Устанавливают прибор на расстоянии 5 мм от края тормозного диска и выполняют измерения.

Значение не должно превышать: для переднего колеса – 0,06 мм, заднего – 0,08 мм..

При наличии результата замеров выше предельно-допустимых, следует выполнить настройку (коррекцию) в следующем порядке:

в том месте, в котором биение слышится более отчетливо, ставят мелом отметины на ступицу;

• снимают диск и с помощью часового индикатора замеряют люфт, двигая ступицу в осевом направлении. Работа считается законченной, если люфт будет отсутствовать. В случае обнаружения люфта колесную ступицу демонтируют для дальнейшей проверки и с ней поворотный кулак;
• далее изменяют положение тормозного диска и приступают к замерам биения.

Бывает, что биение не проходит и после изменения положения тормозного диска. В этом случае выход один – установка нового тормозного диска.

Работы по шлифовке поверхности нового диска нужно выполнять очень внимательно. Для этого на резьбовые шпильки нужно поставить шайбы М12 с переходниками. Шайбы не дадут деформироваться диску во время шлифовки, если она будет производиться некачественно. Все гайки должны быть туго затянуты по диагонали.

Прежде, чем делать какие-либо выводы нужно выполнить некоторые мероприятия и определиться, что послужило началу биения тормозных дисков.

Предмет осмотра	Причины возникновения
Наличие повреждений на поверхности диска в виде царапин и ржавчины, а также влажность фрикционных накладок и их износ	Наличие ржавчины на диске может быть вызвано долгим простоем автомобиля. Это может служить причиной появления шума и вибрации в дальнейшем. Если микро канавки и царапины не зашлифованы при первоначальной установке, то это приводит к наличию влаги между колодкой и диском. Со временен это проходит по мере приработки двух соприкасающихся поверхностей.
Биение колеса при торможении	Тормозные диски начинают бить по поршням тормозных цилиндров, в связи с чем увеличивается нажатие на педаль тормоза.
Изменение толщины	Качающаяся педаль означает значительное изменение толщины диска.
Деформирование	Неправильная эксплуатация тормозной системы при движении автомобиля служит к возникновению перегрева диска, его прогибания и искривления.

Правильный процесс проверки колодок и диска

Перед проверкой просмотрите таблицу показателей допустимых размеров частей тормозного механизма. Когда данные совпадают, начните производить замену. Процесс делится на следующие этапы:

• Устанавливаем транспорт на домкрат и убираем переднее колесо.
• Чистим диск от осевшей пыли.
• Штангенциркулем определяем толщину диска. Допустимый параметр износа – 10,8 мм.
• В смотровом окошке определяем толщину обеих колодок, можно взять штангенциркуль.
• Отверткой смотрим как ходят колодки. Когда двигаются туго, значит, они сдавили диск. Если потертость неравномерная необходимо поставить новый цилиндр и суппорт.
• Чтобы добраться до задних, снимаем колесо и барабан.
• Вымеряем их толщину и размер поверхности барабана. Диаметр должен не превышать 201.5 мм.

  Тормозные колодки

Производить замену деталей нужно если:

• накладки в масле;
• изделия тоньше 1,5 мм;
• накладки неплотно соединены с основанием;
• диски нужно заменить, если есть царапины или деформация формы.

Как определить степень износа тормозных колодок и дисков

Методы испытаний

Фактический химический состав, которым обладают колодки чугунные тормозные для вагонов и локомотивов, определяют по ГОСТ 22536.0 и еще целому ряду межгосударственных стандартов.

Для оценки правильности исполнения мест сопряжения отверстия под скобу и прилегания башмака к спинке используют шаблоны – проходные и прямоугольную призму. Контроль соприкосновения эталонного образца осуществляют при помощи щупов. Линейные дефекты измеряют стандартным штангенциркулем.

Тест на прочность спинки проводится под прессом – на готовое изделие воздействуют с усилием от 30 тс (300 кН). Под нагрузкой в 30 кН, десятимиллиметровым шариком, находят твердость (по шкале Бринелля) – по нормам ГОСТов 27208, 9012, 23677.

Для определения микроструктуры следует руководствоваться положениями межгосударственного стандарта 3443. Фактическую массу допустимо вычислять с погрешностью ± 0,2 кг.

Обслуживание тормозной системы

Чтобы автомобиль был безопасным и не стал причиной ДТП, необходимо вовремя выполнять обслуживание тормозной системы. Оно подразумевает регулярное проведение определенного комплекса работ, направленных на выявление степени изношенности деталей и их замены в случае достижения критического значения. Процесс обслуживания состоит из следующих операций:

• Проверка толщины накладок тормозных колодок и замена при недостаточной.
• Диагностика состояния и функционирования тормозных цилиндров.
• Проверка работоспособности тормозного механизма в переднем и заднем колесах, так как кроме трущихся деталей там имеются пружины, направляющие и прочие детали. Нередко ломаются сгнившие от времени пружины, из-за чего возрастает аварийность.
• Исследование гидравлической системы на предмет течи жидкости.
• Определение состояния рабочих цилиндров и поршней, на всех манжеты должны быть целы, так как мелкая пыль часто становится причиной застревания и полной неработоспособности тормозной системы.

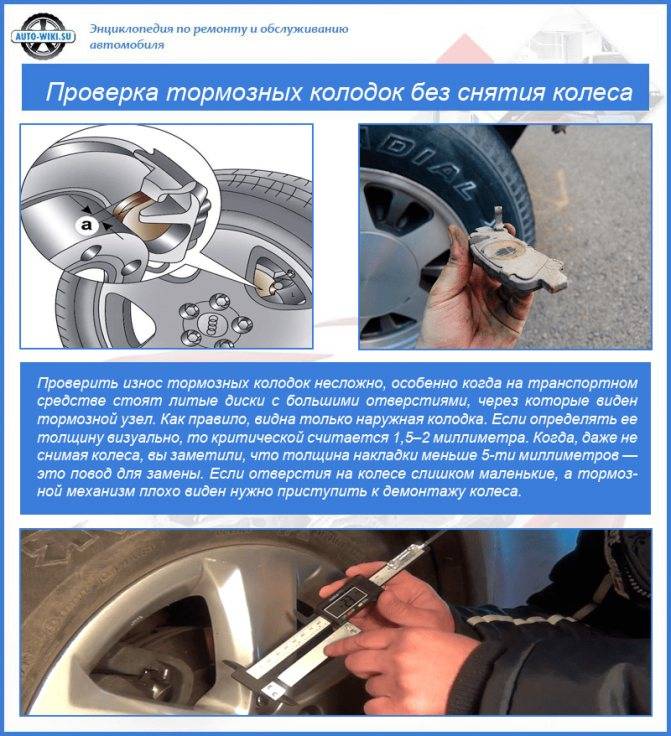

Как проверить тормозные колодки не снимая колеса

Существует несколько способов диагностирования состояния тормозной пары диски-колодки. Одним из них является метод определения выработки по свободному ходу педали тормоза, но при правильной регулировке толкателя главного тормозного цилиндра. До него свободный ход должен составлять 1,2-2 мм или до 8 мм на педали. В пневматических приводах тормозов свободный ход составляет до 22 мм и регулируется тягой.

Если регулировки нормальные, то при нажатии на педаль тормоза торможение должно происходить в самом начале. Если оно наблюдается на середине, то износ равнее 50% от допустимого, внизу – критическое состояние. Колодки, диски или барабаны пора менять, если, конечно, нет разгерметизации системы, и в нее не попадает воздух.

Не снимая колес, может быть измерена толщина колодок. Для этого достаточно его вывернуть в такое положение, когда сквозь отверстия в колесном диске можно будет увидеть колодки. Толщина тормозных колодок зависит от конкретного производителя и вида используемого для ее изготовления материала. Колодка имеет многослойное устройство и состоит из следующих элементов:

• металлического каркаса;
• на задней стороне имеется антикоррозионное и противошумное покрытия;
• с внутренней стороны находится клеевой и подслой;
• рабочим является фрикционный материал, толщина которого может быть до 12 мм.

Изношенными колодками считаются, если величина истирания составляет 2 мм, то есть, 4,5 %.

Когда менять тормозные колодки

Максимальный износ тормозных колодок зависит от нескольких факторов. Прежде всего, твердости фрикционного материала, которым они прижимаются к дискам. Производители предлагают как минимум два варианта запчастей в зависимости от этой характеристики:

• мягкие;
• средне жесткие;
• твердые.

Если вы хотите реже менять тормозные диски и барабаны, то лучше покупать колодки с мягкими накладками. Они прослужат в составе тормозной системы в течение 10-15 тыс. км пробега. Крайне редко срок службы доходит до 20-25 тыс. км. На барабанных тормозах колодки служат на порядок дольше, потому что они имеют больше габариты. Средний срок службы составляет 100-120 тыс. км пробега. При этом минимальная толщина тормозных колодок определяется исходя из ее максимальной. На отечественных автомобилях она может быть 6 мм, но при меньшем значении такие детали уже аварийны и нуждаются в обязательной замене. Максимальный износ колодок составляет 1-1,5 % от начального состояния.

Когда пора менять тормозные диски согласно регламента ТО

Каждый производитель автомобиля указывает точный регламент выполнения обслуживания тормозной системы. Он включает:

• определение величины износа путем измерения толщины колодок и дисков;
• проверка правильности и синхронности срабатывания тормозов на каждом из колес;
• доливка тормозной жидкости;
• проверка резиновых пыльников и их работоспособности.

Определение степени износа

Как определить износ тормозных дисков

Основные причины износа тормозного диска

Техническая исправность тормозного диска и его нормальная толщина, не доходящая до минимальных значений – одни из главных требований к работоспособности всей тормозной системы. Однако эта деталь может быть подвержена стремительному износу. Далее разберем, отчего это может произойти.

• Тормозные колодки Тормозной диск может быстро достичь минимальной толщины даже на новых автомобилях. Случается, что после короткого срока эксплуатации водители уже замечают появление специфической кромки на этой детали. Одна из причин – колодки. Для продления срока их службы производители используют различные наполнители. Их помещают в накладки на колодки, и они же могут способствовать быстрому истончению диска до минимальной толщины. Известные фирмы чаще всего используют в качестве наполнителя опилки из мягких металлов, например, меди. Износу сначала подвергается менее твердый материал: первой истончается колодка, а тормозной диск при этом стирается гораздо медленнее. Производители, которым не важна их репутация, используют опилки любого металла, вне зависимости от их твердости. Медь – дорогостоящий материал в отличие от поставляемых стальных отходов с металлообрабатывающих предприятий. Разница в цене колоссальная. Если производитель тормозных колодок сэкономил, и поместил твердые металлические опилки в накладки, то диск быстро достигнет минимальной толщины. Жадность в этом вопросе может отрицательного сказаться не только на кошельке, но и на безопасности вождения. Колодки с жестким наполнителем менее эффективны, за счет чего торможение происходит медленнее.
• Тормозной суппорт Неисправность суппорта может стать причиной того, что диск слишком рано сотрется до минимальной толщины. Гидравлическое давление выдавливает поршни из цилиндра суппорта, за счет чего колодки останавливают диск в момент торможения. Система работает нормально, если после торможения поршни суппорта возвращаются в исходное положение, а колодки вследствие этого отходят на место. Неисправность же влечет за собой прилегание колодок к диску и вне процесса торможения. Подобное может происходить из-за заедания скобы в направляющих суппорта или поршня внутри цилиндра. Из-за этого нагреваются и быстрее изнашиваются до минимальной толщины все элементы системы. В случае неполадок суппорт снимают и производят замену подверженных износу элементов. Чаще всего причиной неисправности является разрыв одной из деталей суппорта: защитных чехлов на пальцах или же пыльников у поршней.
• Колесная ступица Если один из подшипников ступицы разбит, то тормозные колодки оказываются прижаты неравномерно. Возникает эффект «ступеней», за счет чего торможение становится не таким эффективным. При такой неисправности возникает биение тормозного диска из-за неравномерного истончения детали вплоть до минимальной толщины.

  «Какой смазкой смазывать суппорты: выбор лучшего состава» Подробнее

• Сам тормозной диск Качественный тормозной диск должен иметь маркировку на торце с указанием его основных параметров: диаметра, изначальной и минимальной толщины и др. Такую информацию размещают на оригинальных изделиях и репликах известных производителей. Отсутствие маркировки означает нарушение технологии производства. Чаще всего недобросовестные производители используют более дешевый неподходящий металл и не проводят защитную обработку.

Подобные изделия больше подвержены износу: они сильнее нагреваются и вследствие этого деформируются, быстрее истираются до минимальной толщины. В результате водитель чувствует биение руля. Автомобиль становится менее безопасным, да и затраты на ремонт возрастают

Важно позаботиться о качестве комплектующих уже на этапе покупки, чтобы потом не тратить еще больше на решение проблем. Продавец качественных изделий может предоставить на них сертификаты. Попросите показать эти документы перед приобретением товара

Важно регулярно проводить диагностику тормозной системы автомобиля, чтобы не пропустить неисправность какого-то из элементов и сразу заменить деталь, толщина которой стала минимальной

Попросите показать эти документы перед приобретением товара

Важно регулярно проводить диагностику тормозной системы автомобиля, чтобы не пропустить неисправность какого-то из элементов и сразу заменить деталь, толщина которой стала минимальной

Как узнать величину износа

Владельцы автомобилей недооценивают
опасность выработки опорных поверхностей тормозного механизма. Тонкий диск
нагревается докрасна и может разлететься на фрагменты прямо во время движения.
Чтобы не попасть в ДТП, нужно знать допустимую или предельную величину износа.

Прочитать инструкцию

Первый путь определения размера очевиден.
Нужно заглянуть в техническую документацию транспортного средства. В качестве
примера будет использована информация, актуальная для автомобиля Skoda Octavia
Combi 2.0 FSI BVX. Вот что указывает производитель в инструкции по эксплуатации
для переднего колеса с суппортом FS III:

Параметр тормозного диска	Значение, мм
Диаметр	280
Толщина	22
Минимально допустимая толщина	19

При выходе с конвейера толщина металла
составляет 22 мм. По мере наматывания километража абразивная часть колодок
стачивает диск. Как только значение достигнет 19 мм, диск нужно менять.
Допустимую величину износа легко вычислить на основе данных, указанных в
таблице:

22 – 19 = 3 мм.

Если при измерении оказалось, что металл
истончился до предела, пришло время заняться заменой выработанной детали. Иначе
со временем риск оказаться участником дорожно-транспортного происшествия начнет
расти. Особенно коварны вентилируемые диски из-за слоистой структуры.

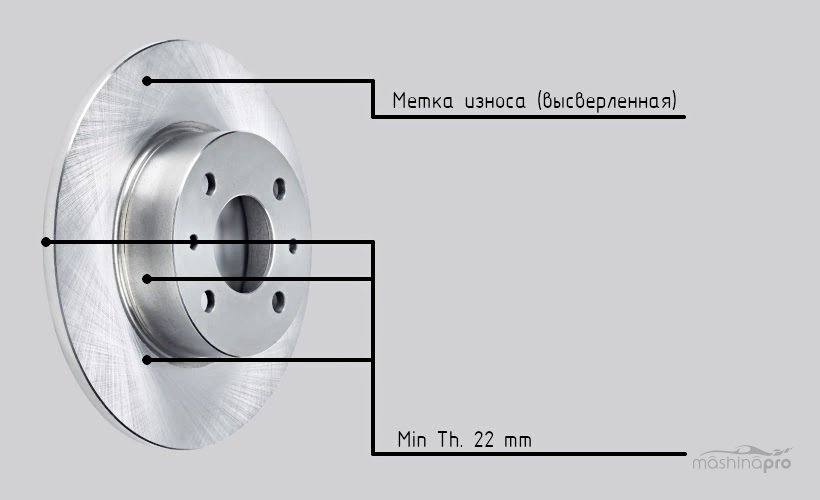

Посмотреть на маркировку

Зоны штамповки для маркировки тормозного диска
Места нанесения маркировки

Бывает, что технической документации на
руках нет, как и доступа к интернету. Производители автомобилей учли подобный
сценарий. Они нанесли на поверхность диска маркировку, указывающую на
минимально допустимую толщину. На картинке указаны места, где можно увидеть
штамп. Это боковые грани и участки ближе к центру, до которых не достает
тормозная колодка. Вот как выглядит буквенно-цифровое обозначение:

Min Th. 22 mm.

Расшифровка проста. Здесь Min —
минимальное значение, Th. — сокращение от thickness, то есть «толщина», 22 mm —
точная цифра. Если параметр ниже хотя бы на полмиллиметра, деталь надо менять.
В сложных условиях эксплуатации это приходится делать каждые 60-80 тыс. км
пробега. В пересчете на колодки: 2-3 комплекта. Чтобы добраться до маркировки,
придется очистить поверхность от ржавчины и грязи. Это можно сделать с помощью
металлической щетки, а лучше использовать дрель со специальной насадкой.

Материал изготовления

Относительно до недавнего времени в качестве основного материала для производства тормозных дисков использовался чугун. Качественные характеристики были на относительно высоком уровне и использовать их можно было довольно долго. Однако чугун весит довольно немало и производителям потребовалось искать альтернативу для уменьшения нагрузки на опоры. Поэтому сейчас в качестве основных материалов используются карбоновые соединения и керамику, хотя при этом срок их эксплуатации сократился. И если производитель игнорирует некоторые производственные стандарты, то выйти из строя подобные изделия могут гораздо раньше, чем указано в технических характеристиках.

Признаки износа

Порой, чтобы просто оценить состояние накладок, лезть в тормозную систему вовсе не обязательно. Многих интересует, как проверить тормозные колодки, не снимая колеса? Определить износ можно по следующим признакам:

1. Когда происходит экстренное торможение, возникает специфический звук в колесе. Это говорит о том, что произошло неравномерное изнашивание деталей. Их пластины стерлись и задевают тормозные диски, создавая скрип. Похожим шумом сопровождается износ диска.
2. Датчик износа колодок. Почти все нынешние авто имеют индикаторы, показывающие состояние механизма. Датчик на вид как лампа, когда он горит, значит, накладки пора сменить. Иногда происходит окисление контактов, и индикатор, может, попросту не сработать, тогда определять износ придется визуально.
3. Система стала странно себя вести при снижении скорости. Уровень тормозной жидкости снижается, а педаль нажимается мягко, слегка продавливаясь или, наоборот, при нажатии срабатывает блокировка.

   Процесс замены тормозных колодок

4. Обнаружили металлическую стружку на дисках, нужно отправляться в СТО, так как произошел не только износ колодок, но и износ диска.
5. Длинный тормозной путь.
