Сход-развал Рено Логан

Рено Логан сход развал своими руками

Опущенные ранее гайки затягиваем. На заметку Угол развала передней покрышки составляет:

Преодоление препятствий, при которых возникла погнутость дисков и пробой подвески до упора. При проверке и регулировке углов установки передних колес сначала проверьте угол продольного наклона оси поворота колес, затем угол развала и в последнюю очередь схождение колес.

Честный сход развал

Где делать, вот в чём вопрос! Отдать машину Логан на СТО или выполнить работы самостоятельно? На станции техобслуживания проведение работ гарантированно качеством. Для подобной операции есть все условия: Но это стоит денег.

Если вы хотите сэкономить и обладаете определёнными знаниями и навыками, возможно, исправить положение вещей самостоятельно. Необходимый инструмент Для самостоятельного выполнения работ на машине Рено Логан потребуется инструмент. Набор выгодно покупать в том случае, если вы постоянно будете проводить самостоятельную регулировку.

Собственно процедура Изначально нужно подготовить инструмент для проведения развал схождения на авто. Далее, замеряем старое расположение колес.

Это понадобится, если самостоятельный процесс не удался. Показания заносятся в блокнот.

Затем, проверяется выравнивание после подсчёта измерений. Если меняется развал, изменится схождение. Показания изменятся, если процесс проводится в обратном порядке

Обратите внимание и проверьте, чтобы гайки были затянуты

Ослабление крепления ни в коем случае нельзя допустить. В обязательном порядке проверьте шины. Количество атмосфер в них должно быть равным.

Отклонение нормального давления во всех колесах может быть не более 0,5 атмосфер. Закончив подготовку, приступаем к самостоятельному выполнению схождения и развала. Самостоятельно выполняем работу Развал на Логан своими руками начинается с поднятия авто на подъёмник или домкрат.

Первым делом проверяем подвеску, её геометрию. Осматриваем её на предмет выявления возможных повреждений. Не поленитесь, раз вы уже оказались под днищем автомобиля, осмотреть его нижнюю часть полностью.

Просмотрите состояние и других элементов. В случае выявления неисправностей рекомендуется незамедлительно устранить технические проблемы. Так происходит регулировка развала. Отвес прикладываем к крылу и добиваемся расположения тетивы в середине дискового обода.

Признаки неисправности

Посредством линейки выполняем замер длины, которая располагается между шнуром и колесным ободом, как вверху, так и внизу. Выведенная разница между обоими значениями покажет параметр установочного угла.

Полученный результат не должен иметь отклонения от приведенных ранее регламентированных пределов. Проверку следует произвести на всех колесах. После этого процедура замеров повторяется. Как видите регулировка развала процедура не очень сложная. Проверяем и регулируем схождение Обеспечиваем идентичные условия в сравнении с первой процедурой. Экономию топлива и хороший накат. Неправильные установочные углы могут привести к серьёзным неприятностям.

При движении на скользкой дороге автомобиль может неожиданно поехать в совсем другую сторону. При торможении машина обычно уходит в занос, а в некоторых случаях может перевернуться.

Даже при прямолинейном движении Логан начинает рыскать, отклоняясь от направления, заданного водителем, особенно на повышенных скоростях. С неправильно отрегулированными углами колёс у автомобиля уменьшается экономичность и значительно увеличивается износ протектора.

Современные сервисные центры проводят проверку углов колеса с помощью новейшего 3D-оборудования. В этом случае достигается наибольшая точность полученных результатов.

Регулировку следует проводить только с исправной подвеской, в противном случае не получится достигнуть требуемого результата.

Поэтому перед проведением замеров и настройкой установочных углов колёс мастер должен проверить состояние деталей подвески. Стенд производит съёмку углов наклона и схождения колёс, полученные результаты сравнивают с нормативными данными, и после этого производят регулировки.

Проверку и регулировку можно провести своими руками в условиях гаража при помощи отвесов, уровней и линеек, но в этом случае добиться хороших результатов будет очень сложно. Когда нужно проводить регулировку? Проверить и отрегулировать установочные углы колеса у модели Renault Logan нужно в следующих случаях: Проведение ремонтных работ на ходовой части.

Как проверить развал?

Отвес прикладываем к крылу и добиваемся расположения тетивы в середине дискового обода. Посредством линейки выполняем замер длины, которая располагается между шнуром и колесным ободом, как вверху, так и внизу. Выведенная разница между обоими значениями покажет параметр установочного угла. Полученный результат не должен иметь отклонения от приведенных ранее регламентированных пределов.

Проверку следует произвести на всех колесах. Здесь рекомендуется добиться чистоты замеров путем перекатывания авто на незначительное расстояние, когда колеса провернутся на 180°. После этого процедура замеров повторяется. Как видите регулировка развала процедура не очень сложная.

Проверяем и регулируем схождение

Обеспечиваем идентичные условия в сравнении с первой процедурой. Замеры выполняем с внутренней стороны диска в точке соединения с шиной. Для этого можно воспользоваться как телескопической линейкой, так и электронной рулеткой. Действуем спереди и сзади. Расстояние между уровнем пола до середины колеса должно быть идентичным с обеих сторон. Теперь из результатов замеров на задних колесах вычитаем измеренные значения спереди и получаем величины углов схождения колес на оси передка.

Чтобы получить максимум точности, машину следует перекатить до момента взаимной смены положений контрольных меток. Теперь осуществляем повторные измерения. Корректировку углов осуществляем посредством изменения длины тяг (вращаем муфты). Неоднократно произведенная процедура замеров и корректировок позволит достичь значений, приближенных к регламентным показателям.

В данном случае сход-развал на Рено Логан выполнялся после замены рулевых наконечников. Иногда можно услышать совет, что если перед заменой сделать отметки на резьбе рулевых тяг и закрутить новые наконечники по этим меткам, то схождение передних колес останется прежним. На практике это получается очень редко, учитывая хотя бы тот факт, что наконечники, выпускаемые разными производителями, имеют разную длину. Поэтому, чтобы через несколько недель или месяцев после проведенного ремонта не столкнуться с необходимостью приобретения двух новых шин, рекомендуется проверить углы установки колес.

Загоняем машину в мастерскую. Проверяем и при необходимости подкачиваем или стравливанием давление в шинах до нужного значения (оно должно быть одинаковым на одной оси). Закрепляем на колесных дисках измерительные мишени и блок-камеры.

Процедура измерения включает в себя несколько этапов, первым и основным из которых является компенсация биения колес. Данная операция нужна для определения стендом реальной плоскости вращения колеса, чтобы учесть в расчетах погрешности от возможной кривизны колес или неплотно прилегающих захватов измерительных мишеней. На современных 3D стендах сход-развала (вроде нашего) для этого достаточно прокатить автомобиль на четверть оборота колеса назад, а затем вперед. В последнюю очередь измеряются углы установки колес автомобиля при повороте рулевого колеса в одну и другую сторону на 10-20’.

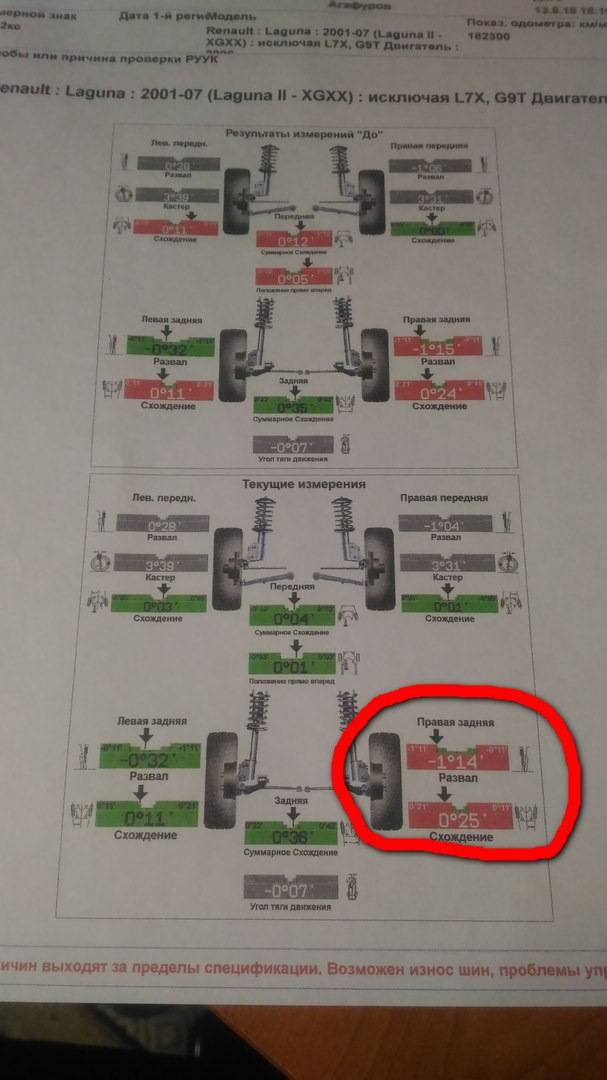

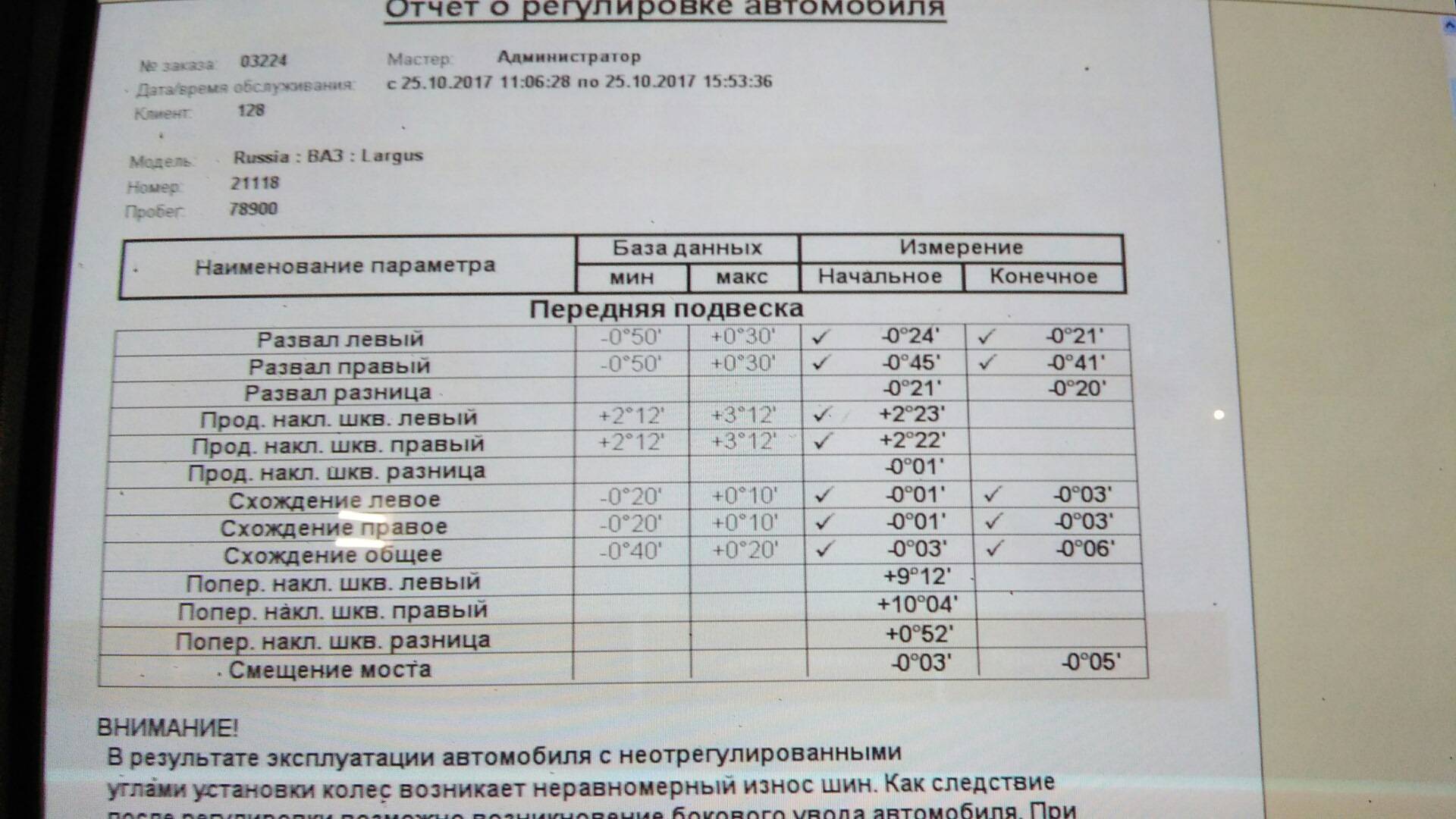

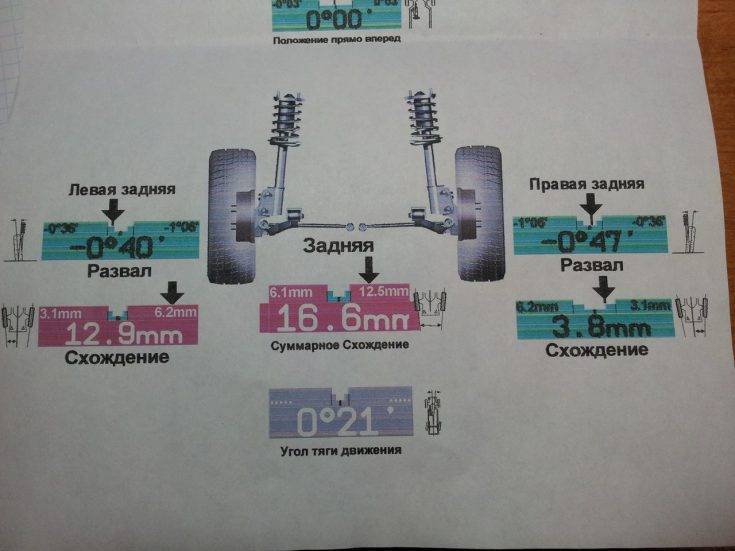

Измерение завершено, и мы видим результат. Все не так уж плохо. Можно приступать к регулировке.

На задней оси у нас находится балка, где согласно заводской инструкции отсутствуют какие-либо регулировки. Регулировку схождения или развала с помощью пластин в этой заметке мы рассматривать не будем.

Спереди имеется возможность отрегулировать как развал, так и схождение. Для регулировки развала (1) необходимо раскрутить болты крепления стойки амортизатора к поворотному кулаку и, обточив верхний болт или расточив отверстие в стойке, получить возможность сдвигать кулак для изменения угла развала. Схождение (2) регулируется по обычной схеме. На рулевой тяге ослабляется контргайка и, вкручивая или выкручивая тягу в наконечник, производится регулировка (с последующей фиксацией контргайкой).

Выполняем повторное измерение. Все значения находятся в пределах допусков. Печатаем отчет и отдаем машину клиенту. Регулировка сход-развала завершена.

• Почему страховая компания отказывает в выплате по осаго при дтп по европротоколу



• Видеорегистратор зеркало eplutus d86 инструкция



• Диагностика мазда демио dw3w elm327



• Полировка фар honda civic 4d



• Рено логан плюсы и минусы

Что может произойти?

Французский Логан при правильно отрегулированных установочных углах колёс имеет:

• Хорошую управляемость и курсовую устойчивость.
• Устойчивость к заносам и манёвренность.
• Экономию топлива и хороший накат.
• Минимальный износ шин.

Неправильные установочные углы могут привести к серьёзным неприятностям. При движении на скользкой дороге автомобиль может неожиданно поехать в совсем другую сторону. При торможении машина обычно уходит в занос, а в некоторых случаях может перевернуться. Даже при прямолинейном движении Логан начинает рыскать, отклоняясь от направления, заданного водителем, особенно на повышенных скоростях. С неправильно отрегулированными углами колёс у автомобиля уменьшается экономичность и значительно увеличивается износ протектора.

Logan 2009

У меня были транспортировочные стяжки. Затем на переднее колесо необходимо закрепить что-то длинное и ровное, например стальную трубу или другой профиль.

Я использовал строительный уровень длиной 1,5 рено логан развал схождение. Длина не принципиальна, главное, чтобы предмет был максимально ровным.

Чем больше длина, тем удобнее будет регулировать. От деревянного бруска я сразу отказался, слишком большая погрешность. Крепить необходимо непосредственно к диску так, чтобы труба или, как у меня уровень, не касались резины, так как резина может иметь достаточно большие неровности.

Для этих целей я использовал в качестве проставок две гайки одинакового размера. Гайки упираются в диск, а на них уровень.

Как правильно поменять своими руками: пошаговая инструкция

В случае неисправностей стойки нужно демонтировать и либо заменить полностью, либо отреставрировать некоторые детали.

Как и при диагностике, при замене необходимо вывесить оба колеса оси. Если «поддомкратить» только одну сторону, то стабилизатор окажется в «напряжении», и вам будет сложно вытащить и установить на место тягу.

Возможен вариант: при снятом колесе подложите любой упор под нижний рычаг и медленно опускайте машину, пока не сможете легко извлечь стойку стабилизатора.

1. Теперь по порядку. Очистите крепёжные гайки от грязи и ржавчины и обильно намочите «вэдэшкой».

   Прикипевшие детали смажьте WD-40

2. Выждав несколько минут, начинайте откручивать. Шаровой палец нужно крепко зафиксировать шестигранником, а гайку крутить ключом, иначе она будет прокручиваться. Если не «идёт» – попробуйте постучать по гайке молотком (только не повредите грани), ещё раз обработайте смазкой WD и подождите 5–10 минут перед тем, как открутить.

   Для выкручивания после смазки можете помочь ключу парой точных ударов молотком

   Не пытайтесь сорвать гайку, лучше ещё раз смочите механизм смазкой

3. После удачной процедуры повторяем то же с верхним креплением.

   Без смазки также не обойтись

   Отворачиваем вторую гайку

4. Бывает, что внутренний шестигранник «слизался», тогда на помощь придёт опциональный зажим. Зафиксируйте ним палец в районе пыльника, а ключом крутите гайку (в этом случае головка с воротком предпочтительнее).

   В запущенных случаях используйте трещотку

5. Перед заменой обязательно сверьте старую и новую запчасти. Не должно быть существенной разницы по длине или конфигурации. В нашем примере стойки немного отличаются, но не размерами.

   Сравнение новой и старой стоек по размерам

6. «Косточки» крепятся гайками с фиксаторами. Они одноразовые, не устанавливайте старые повторно.

   Не используйте старые детали, замените их!

   Можно подстраховаться, смазав дополнительно резьбу специальным фиксатором. Он предотвращает раскручивание от вибрации.

   Для смазывания используйте фиксатор резьбы

7. Процедура сборки проходит быстрее, особенно если ось вывешена. Если нет, то окончательно зажимайте гайки только на нагруженной подвеске, то есть подложив упор под рычаг и опустив домкрат.

   Используйте мощный домкрат, чтобы облегчить усилия

8. У разных производителей может быть разная конфигурация одной и той же стойки стабилизатора. Откручивали мы с помощью шестигранника, а закручиваем со вторым рожковым ключом или зажимом. Следите, чтобы палец не проворачивался., иначе вы рискуете повредить пыльник и полностью не зажать крепление.

   Следите за целостностью близлежащих элементов узла

9. Если стойка оснащена тавотницей, то в обязательном порядке её нужно смазать литиевой смазкой. В этом случае понадобится специальный шприц. Не нужно выдавливать слишком много литола, пыльник в натяжении быстро повредится. Но смазки должно быть достаточно, чтобы она покрывала всю внутреннюю часть детали.

   Плотно фиксируем стойку

10. Даже если нет специальных тавотниц, постарайтесь дополнительно смазать шаровой палец. По возможности снимите пыльник, смажьте и ставьте обратно (следите за герметичностью).

    Не забудьте о смазке шарового пальца

версия замены менее распространённого вида тяг стабилизатора представлена ниже.

К чему приводит неправильный развал схождение?

Все просто если сбит этот параметр, то:

• Неправильная траектория движения авто, будет тянуть вправо или влево. Что уже не безопасно.
• Повышенный износ резины колеса, придется чаще менять.
• Неправильное расположение руля в машине, что также неудобно.

Читать дальше: Как прикатывать новую шипованную резину

Если честно то это опасно в первую очередь траекторией движения, если на небольших скоростях в городе вы этого можете практически не замечать, то вот на скоростях от 60 км/ч, машину может уже «болтать» в разные стороны, то есть руль, вы держите прямо — а машина гуляет по дороге. НУ и износ колеса будет просто огромен, можно «угробить» за сезон даже новые покрышки.

Измерение продольного и поперечного угла наклона оси поворота

Наибольший интерес представляет измерение параметров наклона поворотных осей. Их положение определяется двумя ключевыми характеристиками: поперечным наклоном и продольным (кастером).

Короткое видео (2 мин) о том, что такое кастер

Если бы колеса авто могли выворачиваться на 90 градусов и становиться поперек кузова, эти параметры можно было бы легко вычислить с помощью инклинометра. Но в реальных условиях этого сделать невозможно, поэтому нужно ограничиваться поворотом на 20 градусов в обе стороны относительно нулевого положения. Разницу полученных углов нужно умножить на дополнительный коэффициент 1,5 – это необходимо для компенсации погрешностей, которые допускаются в процессе замеров.

Для измерения кастера колба пузырькового уровня должна быть закреплена перпендикулярно плоскости колеса.

Чтобы определить кастер, сначала нужно развернуть каждое колесо на 20 градусов перед осью поворота: правое влево, а левое вправо. При этом нужно выставить угломер на ноль или записать полученные результаты. Далее колеса разворачивают за ось поворота: правое вправо, левое влево.  Если угол, измеренный позади оси поворота больше угла измеренного перед осью поворота, то кастер положительный. Если наоборот, то кастер отрицательный. Угломер при этом должен показывать небольшую разницу в несколько градусов. Эту разность следует умножить на тот же коэффициент 1,5. К примеру, если угломер показал значение +2 градуса, то величину кастера нужно принять за +3 градуса.

Аналогичным способом вычисляют поперечный наклон, но при этом угломер устанавливают в несколько ином положении. Для дополнительного удобства можно использовать смартфон, на который следует заранее установить приложение, моделирующее два взаимно перпендикулярных пузырьковых уровня. Также для этих целей сгодится и обычный строительный уровень, желательно с вращающимся пузырьком.

Для измерения поперечного наклона оси поворота колба пузырькового уровня должна быть закреплена параллельно плоскости колеса.
Измерение уровнем поперечного наклона оси поворота.

Если задача заключается не в измерении конкретных числовых значений наклонов, а лишь в их сравнении (они всё равно не регулируются на большинстве автомобилей), то результаты не обязательно умножать на поправочный коэффициент 1,5. Главное – убедиться в том, что углы равны на обеих полуосях (справа и слева).

В процессе самостоятельных замеров не обязательно строго соблюдать поворот колес ровно на 20 градусов, особенно когда нет соответствующих инструментов для определения этих углов (например, проградуированных поворотных кругов). Можно выворачивать руль примерно на 3/4 оборота. Необходимо следить, чтобы при повороте влево и вправо руль фиксировался в симметричных положениях. Для этого можно нанести какие-либо пометки в нижней части рулевого колеса. При нулевом положении руля линия, соединяющая метки, должна проходить строго горизонтально.

Еще один способ добиться точных результатов – начертить углы на асфальте возле колес при помощи транспортира. При отсутствии этого инструмента можно использовать квадратный лист бумаги с равными сторонами. Сложив его по диагонали, получим угол 45 градусов. Затем один угол снова складывается пополам, получается угол около 22,5 градуса, что близко к стандартным 20. Далее лист нужно приложить к колесу и очертить его грань мелом, тем самым создав нужные пометки на асфальте.

Разметка углов для поворота колеса

Сход-развал своими руками

Последовательность действий определяется конструкцией подвески и системы рулевого управления. Чаще всего нынешние авто оснащены передней подвеской МакФерсон, а также рулевым управлением реечного типа.

Данный вариант требует первоочередного рассмотрения. Как сделать сход-развал своими руками – пошаговая инструкция:

Установить автомобиль на специальную яму с обеспечением для себя беспрепятственного доступа к рулевым тягам

Во время работы важно придерживаться норм безопасности, а также учитывать, что неоднократно потребуется вылезти из ямы, а затем спуститься в неё снова.
Убедиться, что каждая часть ходовой совершенно исправна. При обнаружении неисправных рычагов, тяг, сайлентблоков, шаровых опор первоначально требуется их замена

Иначе Вы только зря потеряете силы и время.
Проверить и выравнять давление в каждой автомобильной покрышке. Убедиться, что диски колёс являются целыми, а шины имеют одинаковую размерность.
Отпереть замок колонки руля и повернуть каждое колесо из одной крайней позиции в другую. Затем установить эти колёса в центральное положение. Это нужно для того, чтобы поставить каждый компонент на своё место.
Найти и отметить среднюю точку посредством измерения дистанции от одной шаровой опоры до другой и деления её на 2.

• Сделать замеры колёс на внутренней стороне. Измерять нужно не шины, а диски. Вначале следует определить дистанцию от одной передней кромки до другой, затем — от одной задней кромки до другой. Полученная разница позволяет вычислить угол развала. Затем он сверяется с той информацией, которую содержит техническая спецификация.
• В случае нарушения параметра нужно ослабить контргайки рулевых тяг, затем, покрутив муфты соединения, отрегулировать их. Необходимо, чтобы угол установки правого колеса совпадал с углом установки левого. Подтверждение этого возможно при проведении замеров от точки посредине до каждой из сторон и выполнения повторных вычислений. Затем следует затянуть контргайки.
• Если требуются проверка и регулировка развала, сделать замеры понадобится на внешних поверхностях дисков, так как внутри бывают препятствия в виде конструктивных частей авто. С этой целью следует взять отвес или большой треугольник с предварительным построением перпендикуляра к колёсной оси.
• Замеряется и высчитывается разница между краями колёсного диска — нижним и верхним. На основании результата вычисляется угол.
• Самыми популярными видами устройств для регулирования развала-схождения являются вращающиеся эксцентрики и подкладные пластины.

Путём вращения эксцентриков либо вставки пластин следует добиться нужных параметров. Чтобы обеспечить беспрепятственный доступ к эксцентрикам и пластинам, часто приходится колёса снимать, и после замеров устанавливать снова.

Пошаговая установка

Самым первым этапом установки сигнализации является снятие накладки с рулевого вала. Для этого открутите два винта.
Приложив небольшое усилие, вы легко сможете их открутить и демонтировать вкладыш.

После того, как два крепежных винта будут удалены, приступайте к облицовке панели приборов. Открутить их не сложно, достаточно открутить 4 крепежных винта.
Откручиваем по очереди, сначала два с одной стороны и два с противоположной.

Следующим шагом демонтируем декоративную накладку под приборной панелью, она закреплена пятью заглушками.
При снятии накладки откроется вид на ВСМ, откручиваем саморез и снимаем его.
Далее снимаем левую стойку лобового стекла с защелок для установки сигнального светодиода.
Аккуратно снимите крышку, чтобы не повредить защелки.

Прикрепляем датчик удара к кронштейну поперечной балки у монтажного блока.
Датчик удара должен быть надежно закреплен на месте.

Примерно там же прячем сервисную кнопку «Valet”.
Устанавливаем антенну на лобовое стекло вне зависимости от места. Обычно это место возле зеркала заднего вида.
Антенна крепится на двусторонний скотч.

откройте капот и установите датчик температуры двигателя на самом двигателе.
И не забудьте установить сирену в подходящем месте.
При подключении сирены не забудьте присоединить провод заземления.

Жгут ко всем проводам укладываем в специальную гофрированную защиту, крепим все пластиковыми хомутами и выводим в салон автомобиля (у Логана, кстати, нет салонного фильтра в стандартной комплектации) через специальную резиновую заглушку со стороны водителя . Если после укладки проводов видны отверстия, можно обработать эти места силиконом.
Также зажимаем гофру струбцинами.

Когда все элементы установлены и провода выведены, приступаем к установке блока сигналки на поперечную балку за панелью приборов на кузов либо струбцинами, либо саморезами.
Блок сигнализации должен быть надежно закреплен на месте.

Далее приступаем к операции по обходу штатного иммобилайзера, для этого ставим обходную рамку на замок зажигания.
Подключаем провод массы к ручнику и тахометру.

Далее разрезаем провод от блока сигнализации открытия двери до концевого выключателя багажника. К счастью, на Рено Логан концевик из багажника уже подключен к задним дверям, осталось только нарастить провод от передней пассажирской двери.
Подключаем провода от центрального замка и поворотника на BCM.

При необходимости подсоедините трос управления педалью тормоза.
Чтобы подключить провода питания автозапуска, откройте жгут проводов за приборной панелью и выберите провода, идущие от самого замка зажигания

Обрезаем провода зажигания, стартера и тока сигнализации.
Обратите особое внимание на схему при подключении линий электропередач. Завершающим этапом станет проверка всех систем на работоспособность, настройка датчика удара и программирование параметров запуска.
Анализируем работу всей системы.
Собираем все детали в обратном порядке, заботясь о сохранении целостности всей проводки

Завершающим этапом станет проверка всех систем на работоспособность, настройка датчика удара и программирование параметров запуска.
Анализируем работу всей системы.
Собираем все детали в обратном порядке, заботясь о сохранении целостности всей проводки.

Всю работу можно выполнить в течении 4-х часов, но при выполнении всех процедур следует быть предельно внимательным и внимательно изучить нашу инструкцию.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
2. Давление в шинах;
3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам. Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески. Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу

Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова. Проверьте показания.

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Три варианта построения продольной оси автомобиля

На выбор предлагаются три разных метода, с помощью которых можно построить «базовую» линию при вычислении углов индивидуального схода колес:

1. В качестве продольной оси можно принять горизонтальную линию, которая проходит через ось симметрии кузова. Ее можно легко построить, отметив на переднем и заднем бамперах их средние точки.
2. Второй вариант – продольная ось шасси. Эта линия выстраивается по точкам, которые располагаются в центрах расстояний между колесными ступицами.
3. Довольно часто в качестве продольной оси используется линия «trast line». Она прокладывается строго в направлении движения задней оси машины. Этот вектор не всегда совпадает с продольными линиями, выстроенными по кузову или шасси, как в предыдущих вариантах. Подобное явление характерно для автомобилей, в которых задний мост немного развернут вбок. При этом машина едет боком, что часто наблюдается на старых «Жигулях», «Газелях» и др.

Продольная ось и линия «trast line» на автомобиле.

Угол между линией «trast line» и центральной продольной осью машины в идеальном случае должен стремиться к нулю. Но в некоторых случаях дефекты задней подвески не всегда удается устранить. Поэтому при диагностике схода и развала проводят замеры, отталкиваясь именно от «trast line».

Заключение

Способы измерения УУК автомобиля, рассмотренные в данной статье, практически не используются на профессиональных автосервисах. Компьютерный метод более удобен и эффективен, требует меньших затрат времени. Но в быту автомобилистов часто бывают ситуации, когда визит на СТО затруднен по разным причинам: например, если машина временно не на ходу, не хватает финансов, или когда водителю нужно лишь убедиться в нормальном состоянии подвески машины. В таких ситуациях предложенная технология оптимально подойдет для замера углов схода/развала и станет достойной альтернативой компьютерной диагностике УУК.

В заключении статьи рекомендую посмотреть видео.
