Регулировка фар на Лада Гранта своими руками

➤ Регулировка фар на Ладе Гранте — описание процесса

Заводская регулировка фар на Лада Гранта не идеальная, зачастую владельцы самостоятельно настраивают оптику под «свои нужды».

Процесс корректировки не сложный, под силу каждому водителю. При отсутствии времени обратитесь в сервисный центр для оказания помощи.

Почему сбивается настройка света фар

Некачественная сборка комплектующих, недостаточная фиксация крепежными элементами;

• Брак при изготовлении;
• Из-за повреждения не работает регулятор наклона фары;
• Нарушение условий эксплуатации;
• Несоответствие температурных режимов, вследствие чего разрушается, деформируется отражатель, цоколь, посадочное гнездо;
• Негативные последствия аварии, удара, столкновения;
• Износ пружин, передних / задних стоек, снижается клиренс, кузов машины наклоняется вперед.

Приведенный перечень причин, по которым невозможна регулировка фар, исчерпывающий.

Порядок действий при регулировке фар Лада Гранта своими руками

Подготовка инструмента: отвертка, шестигранник.

• Установка машины в периметр ремонтной зоны, на ровную платформу.
• Проверка давления в колесах, наличие запасного колеса в багажнике, вес груза на водительском сиденье в 75.0 кг.
• Регулировка / корректировка светового луча на расстоянии не более 3.0 метров от стены.
• Поочередная проверка угла освещения каждой из фар.
• Завершение работ, тестирование на исправность и точность освещения.

Система освещения на Лада Гранта (лифтбек) полностью идентична с Калина, Приора, Веста. Поворотник, дальний свет, дневные ходовые огни (далее – ДХО) расположены вместе, в одном модуле.

Каждая из ламп помещается в отдельный патрон с возможностью автономной корректировки гидроцилиндром. Регулировка света фар осуществляется двумя шестигранными винтами:

• верхний отвечает за горизонтальное положение светового луча,
• нижний за вертикальное.

Подготовка и настройка фар в соответствии с ГОСТом

Схема корректировки

• Предварительно проверяем давления в шинах, размещаем груз (75.0 кг.) на переднем сиденье, выжимаем рычаг стояночного тормоза;
• На стене (преграде) рисуем горизонтальную линию на расстоянии 550 мм. от земли. Это и будет уровень видимости зрачков водителя на расстоянии трех метров от переднего бампера;
• Перпендикулярно прорисовываем линию, проходящую по центру светового луча для каждой из фар: линия 1 и 2.
• Проводится вертикальная линия по центру.

Корректировка и настройка фары вручную

• Замеряем расстояние линий 1 и 2, они должны быть равными. Для объективности данных, качнем бок машины, проверим точность восстановления кучности луча, имитируя дорожный ухаб;
• При помощи гидрокорректора завершаем настройку фар по высоте. Изначально рычаг устанавливаем в положение «0». Мастера рекомендуют настраивать каждую из фар по отдельности, предварительно закрыв неактивную непрозрачным материалом;
• Регулировка ближнего света фар на Лада Гранта считается завершенной, когда световые пятна на стене полностью совпадают с горизонтальной линией;
• При необходимости, повторите процесс настройки вновь.

Улучшаем качество проделанной работы

С целью повышения эффективности освещения дорожного полотна проверяем элементы кузова на наличие дефектов, повреждение, деформацию. Игнорируя искривления на кузове невозможно добиться максимальной концентрации светового луча.

Проверяем целостность стекла фар, герметичность уплотнительных элементов. Внутри модуля оптики имеется пыль, грязь — признак плохой герметизации. Замените резиновый уплотнитель, обновите силиконовый герметик.

Длительная эксплуатация машины на пересеченной местности, грунтовом покрытии приводит к повреждениям, царапинам на оптике. Менять фары вовсе не обязательно, достаточно тщательно отполировать специальными средствами.

При повреждении отражателя, зеркальной поверхности безоговорочная замена оптики. Такой дефект восстановлению не подлежит.

Установка ламп строго в соответствии с каталожными артикулами. Покупка комплектующих, отличных от заводских, не гарантирует качество освещения, длительность ресурса эксплуатации.

Где находятся регулировочные винты света фар

Еще до начала работы необходимо четко знать, где находятся регулировочные винты. Они есть на всех типах фар, но месторасположение может различаться, как и конструкция

Тут важно помнить следующее:

1. Проще всего изучить информацию в инструкции по эксплуатации автомобиля или найти данные на тематических форумах, посвященных определенной модели авто. Нередко можно найти видео, где все показывается наглядно, что существенно упрощает процесс.
2. На каждой фаре есть два винта. Первый регулирует световой поток в вертикальной плоскости, второй – в горизонтальной. Поэтому можно настроить не только высоту света, но и при необходимости смещать его относительно дорожного полотна.
3. Система регулировки также может отличаться. Вращать винты можно вручную, с помощью плоской или крестообразной отвертки, шестигранником или даже звездочкой. Стоит заранее уточнить этот момент, чтобы нужный инструмент был под рукой. Не стоит вращать пластиковые детали не подходящим приспособлением, они очень легко повреждаются.

В некоторых моделях авто регулировка осуществляется через специальные отверстия в передней облицовке. В этом случае главное – подобрать отвертку или другой ключ подходящей длины.

Иногда фары регулируются через специальное отверстие над фарой.

Регулировка фар

Для начала автомашину требуется подготовить к регулировочным работам: проверьте давление в шинах, выставьте подкорректор в нулевое положение, после включите ручной тормоз.

На водительском месте размещается груз весом в 70-75 кг, призванный имитировать водителя, из листа ДСП делается экран, который затем выставляют перед автомобилем на расстоянии от трех до пяти метров. Заправьте полный бак и положите запаску – все это поможет воссоздать стандартную при управлении машиной ситуацию. Также удалите пыль и любые загрязнения с фар и проверьте, нет ли деформаций на кузове автомашины, при их наличии настроить фары будет очень сложно.

Помните – регулировочные работы должны проводиться только в помещении с ровными стенами (как минимум – с одной).

Процесс по самостоятельной регулировке фар проводится в такой последовательности:

• Сначала поставьте автомобиль на ровный участок поверхности напротив ровной стены, расстояние до стены должно составлять от трех до пяти метров;
• Замерьте уровень высоты от поверхности пола до ламп ближнего света, после чего отметьте их мелками на стене напротив каждой из фар – так вы отметите верхнюю границу прохождения пучка света;
• Затем отступите вниз примерно на 35 мм и сделайте еще одну метку;
• Закройте одну из фар газетой таким образом, чтобы ее свет не наложился на световой пучок соседней фары, после чего нужно включить ближний свет;
• При помощи регулирующего устройства скорректируйте высоту света так, чтобы верхний край соответствовал оставленным вами настенным меткам;
• Закройте вторую фару и отрегулируйте ее аналогичным образом;
• Если это необходимо – корректируйте свет вправо-влево при помощи специальных вентилей (они размещаются непосредственно на фарах).

При правильно и последовательно проведенной регулировке фар по горизонтали, верхние части изломов пятна света окажутся на том же расстоянии, на каком они находятся между лампами ближнего света.

Помимо прочего, уделите внимание и галогенной фаре, особенно ее мощности, поскольку любые отклонения затруднят процесс регулировки и скажутся на качестве его проведения. Не забывайте о том, что каждая партия автомашин обладает собственными особенностями, касающимися постановки пучков света

Ознакомиться с ними вы сможете прочитав инструкцию по эксплуатации автомобиля.

Как видно из написанного выше, самостоятельная регулировка фар на Ладе Гранта не относится к сложным и трудновыполнимым задачам, весь процесс займет у вас примерно двадцать минут.

Устранение дребезга боковых стекол на Лада Гранта
Снятие рулевого колеса на Лада Гранта
Задняя подвеска Лада Гранта
Регулировка закрытия крышки багажника
Установка датчика дождя на Лада Гранта
Шумоизоляция дверей на Лада Гранта

Видео «Регулировка фар на автомобиле Лада Гранта»

В этом видео от Сергея Герасимого демонстрируется, как отрегулировать ближний свет на Ладе Гранта.

В руководстве по эксплуатации автомобиля даже простые вещи очень часто описываются как сложные. Я думаю, что это делается намеренно, чтобы отвадить автовладельцев от самостоятельного обслуживание своей машины и передать его в «заботливые руки» автосервисов.

Это касается и регулировок. Многие из них можно сделать «на коленке» безо всякого специального оборудования с достаточной для практических нужд точностью. Например, отрегулировать фары.

Как рекомендует регулировать фары «Руководство по ремонту и эксплуатации»

Первый же абзац бьёт по рукам: «Регулировку направления пучков света фар рекомендуется проводить на станции технического обслуживания.» Даже слова подобраны какие-то безнадёжные.

Рисунок экрана, который нужно разметить для регулировки, тоже ясно утверждает: в условиях гаража такое невозможно.

Ещё одна любопытная деталь. Раньше в подобного рода руководствах всегда была таблица, в которой указывались данные для регулировок. И в частности угол наклона лучей фар. Теперь её нет.

Определяю нужные для регулировки цифры

На рисунке две нужных величины указаны, а ещё одну я измеряю на автомобиле. Ставлю авто на ровной горизонтальной площадке и рулеткой измеряю от земли высоту лампочки в фаре. Эта величина на рисунке обозначена «h». У моей «Гранты» она оказалась равной примерно 70 см.

Снова смотрим на рисунок. Регулировка выполняется только для ближнего света. Как известно, луч фар при этом направлен вниз, чтобы не слепить водителей на встречной полосе. Рисунок говорит: на каждые 5 метров луч опускается на 6,5 см. Отсюда следует, что горизонтальная граница светового луча упрётся в землю на расстоянии примерно 50 метров от машины.

Регулировка

1. Дожидаюсь темноты, чтобы хорошо видеть свет фар на дороге. Выбираю подходящую свободную площадку. Она должна быть ровной и горизонтальной.

2. Отмеряю от машины приблизительно 45-50 метров и кладу деревянный брусок. Он будет показывать, где должна располагаться граница ближнего света.

3. Корректор фар ставлю на ноль.

4. Открываю капот. Включаю фары.

5. Завешиваю фары по очереди подходящей тряпкой. Регулирую луч фары по высоте. Ручки этих регулировок на «Гранте» расположены ближе к середине машины.

6. Горизонтальное отклонение подправляю «на глаз»: лучи должны быть направлены строго вперёд.

Примечание: на «Гранте» регулировочный винт высоты вращается через отверстие в кузове с помощью шестигранника. Его нужно припасти заранее.

Этот способ регулировки фар я вычитал в журнале «За рулём» очень давно. Несмотря на кажущуюся «топорность» он даёт вполне приемлемые результаты: ни разу при проверке на техосмотре в ГАИ к регулировке фар претензий не было.

Данная тема будет актуальна не только для владельцев автомобиля Лада Гранта, но и схожих по конструктивным особенностям моделей ВАЗ. Правильно настроенная оптика позволит безопасно двигаться на транспортном средстве в вечернее и ночное время суток. О том, как произвести регулировку фар, рассказано ниже.

Причины нарушения регулировки света

Многих водителей беспокоит проблема, почему одна фара горит ярче другой, если смотреть на машину со стороны. Это говорит о нарушенной корректировке фар и появлении засветки в области светотеневой полосы.

К факторам, влияющим на настройку оптики, относятся:

• попадание в крупную выбоину на высокой скорости;
• неисправность корректора;
• последствия легкого ДТП;
• установка ламп сомнительного качества.

Автовладельцы задумываются, почему плохо светят фары после замены ламп. Причиной могут стать как новые световые элементы, так и неаккуратность при монтаже. Некачественные лампы изготавливаются без соблюдения правил и требований, поэтому часто имеют смещение спирали. Рефлектор не может уловить луч, сформировать его и направить на дорогу. В таком случае поможет только покупка новых лампочек. Другим фактором может стать случайное смещение механизма во время замены лампы. В обоих случаях оптика не сможет корректно освещать дорогу.

При наезде на неровность фонарь сотрясается, и рефлектор перескакивает в другое положение. Такой же эффект получается при небольшом ДТП. Правильная регулировка фар поможет исправить ситуацию и полностью исключит проблему.

При закисании корректора или перегорании управляющей платы фонари зависают в одном положении и ослепляют всех участников движения при загрузке багажника или салона автомобиля. В таком случае потребуется проверка всех составляющих и замена сломанных деталей.

Общая информация

Настройки фар сбиваются по самым различным причинам – начиная от бездорожья и заканчивая мелким дорожными происшествиями. Симптомы тоже могут различаться, к примеру, проблемы с ближним светом чаще всего возникают из-за поломки реле или предохранителя. Оговоримся и о том, что устанавливаемый на Грантах подкорректор фар способен лишь компенсировать различную нагрузку автомашины, однако, выравнивать горизонтальную плоскость владелец автомобиля должен самостоятельно.

Главным мотивом регулировки фар является недостаток света при освещении дороги, имеющий в основе несколько возможных причин:

• Обычно сошедший с конвейера автомобиль настраивается под массу среднестатистического автовладельца (75 кг). Если вес вашего тела отличается от веса, предусмотренного настройками, то регулировку лучше провести сразу после приобретения автомобиля;
• При поломке гидрокорректора, что выражается в искривлении света фар и затруднении корректировки;
• После проезда по бездорожью;
• При покупке б/у машины, поскольку в этом случае регулирование фар производилось прежним хозяином автомобиля под собственные потребности и вес.

Остановимся чуть подробнее на гидрокорректорах. Эти устройства устанавливаются на автомашинах производителем и призваны регулировать фары выше либо ниже, в зависимости от степени загруженности авто. Поскольку автоматическая настройка у них отсутствует, то и регулировку требуется осуществлять самостоятельно, органы управления корректором расположены у рукоятки включения света. Нулевое положение соответствует машине с одним человеком в салоне (водителем).

Принцип работы прибора заключается в следующем:

• управление цилиндром корректора осуществляется благодаря рукоятке;
• цилиндр ответственен за регулировку уровня давления в трубках, идущих к толкателю;
• толкатели расположены непосредственно в фарах, и чем выше будет подниматься давление в трубке, тем активнее станет давить на шток жидкость, расположенная во внутренней части толкателя;
• важнейшим для регулировки фар положением является то положение, в котором находится шток.

При поломке корректора, которая часто выражается в том, что одна из фар перестает на него реагировать, нужно отремонтировать толкатель – именно его неисправность в абсолютном большинстве случаев ведет к неисправности прибора в целом. Существует два метода ремонта толкателя. Первый из них не предусматривает его последующей регулировки, для претворения этой методики в жизнь вам понадобится:

• Извлечь из фары сломанный толкатель;
• Прогреть трубку толкателя (это придаст ей большую эластичность), после чего снять с нее толкатель;
• Закрутить со стороны трубки саморез (обязательно закручивайте его под углом, от глубины закрутки самореза прямо зависит степень выпирания штока);
• Затем отрегулируйте длину самореза для получения необходимого вам итогового результата.

Второй метод предусматривает возврат гидрокорректора в полностью функциональное состояние. Для этого нужно:

• Извлечь из фары толкатель;
• После согревания трубки снять ее с толкателя;
• Попробовать подвигать толкатель с помощью плоскогубцев (прибор не будет функционировать, если в нем недостаточно жидкости, либо отсутствует должное давление);
• При движении штока в толкатель докачивается тосол (с помощью обычного шприца), после чего система собирается обратно;
• При отсутствии движения штока следует закачать в толкатель незначительное количество тосола (до необходимого уровня), и попробовать разработать шток;
• Определить оптимальный уровень жидкости, находящейся внутри толкателя, можно как опытным путем, так и методом сравнения неисправного гидрокорректора с рабочим прибором.

Инструкция для самостоятельной регулировки

Для регулировки понадобится вспомогательный экран

Устройство фары автомобиля Лада Гранта

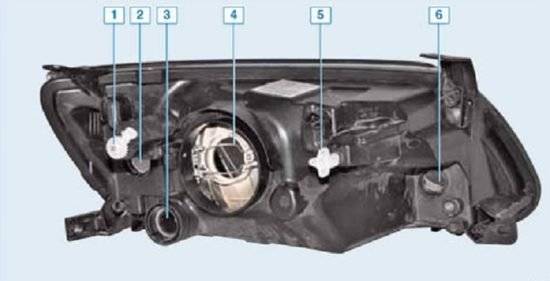

Устройство фары автомобиля Лада Гранта(со стороны водителя)

1 — регулятор светового потока в горизонтальном направлении;2 — место под патрон лампочки поворотников;3 — гнездо главного гидроцилиндра гидрокорректора;4 — место под патрон лампы дальнего света;5 — регулятор потока света в вертикальном направлении;6 — место под патрон лампы габаритов и дневных ходовых огней.

Как отрегулировать свет: механизм работ

1. Ставим работающую на холостом ходу машину на ровную поверхность, включаем ручной тормоз;
2. Нагружаем автомобиль любыми подходящими грузами для оптимальной балансировки кузова, чтобы его положение было приближено к повседневной эксплуатации;
3. Производим контроль давления в шинах;
4. В трёх метрах от фар автомобиля ставим подготовленный экран;
5. Размечаем экран так, как показано на рисунке.

Таким образом мы делаем разметку экрана для последующей оптимизированной регулировки фар

Видео по работе

Регулировка фар будет считаться законченной, когда лучи света проецируются на экране так, как показано на рисунке. После данной регулировки езда на автомобиле станет ощутимо комфортабельней.

На автомобиль Лада Гранта установлены две фары головного света с галогенными лампами ближнего и дальнего света. Также на автомобиле установлен гидрокорректор, позволяющий при необходимости (при разной нагрузке) изменять направление светового пучка в вертикальной плоскости из салона. В этой статье рассмотрим ситуацию, когда появляется необходимость отрегулировать свет фар Лада Гранта в вертикальной и горизонтальной плоскости своими руками с помощью регулировочных болтов.

Для регулировки света фар потребуется:

1. Приготовить крестовую отвертку или шестигранник “на 6”.
2. Подготовить автомобиль (давление шин должно соответствовать норме, заправить автомобиль до полного бака, проверить наличие запаски в багажнике и разместить вес 75кг. на водительском сиденье).
3. Установить автомобиль напротив стены на расстоянии 3м.
4. Разместить на стене экран, как показано на схеме.

Рено дастер регулировка фар ближнего света

Всем доброго времени суток.

С наступлением осеннего/зимнего периода года и в сокращении продолжительности светового дня, не забываем про регулировку угла наклона фар.

Регулировка света фар по высоте на Рено Дастер:

На машинах не оборудованных автоматической регулировкой, нужно не забывать самому настраивать угол наклона светового потока в зависимости от загруженности автомобиля, дабы не ослеплять автомобили едущие во встречном направлении.

Вам потребуются: ключ «на 8», ключ-шестигранник «на 5», отвертка с крестообразным лезвием. Проверяйте и регулируйте свет фар на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах,

6. Направление светового пятна рекомендуется проверять для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

9. При необходимости аналогично отрегулируйте вторую фару.

Renault Duster 2015 года. РЕГУЛИРОВКА СВЕТА ФАР ПО ВЫСОТЕ

В зависимости от комплектации автомобиля, ручка регулировки А позволяет настраивать свет фар по высоте для разной нагрузки.

Поверните регулятор А против часовой стрелки, чтобы опустить световой пучок, и по часовой стрелке, чтобы поднять его.

Примеры положений переключателя А в зависимости от нагрузки автомобиля

Ручка регулировки А

Ручка регулировки А 4 положения

Только с водителем или с одним пассажиром спереди

С водителем, одним передним пассажиром и одним задним пассажиром

С водителем и пассажиром спереди, и двумя пассажирами сзади

С водителем и пассажиром спереди, и тремя пассажирами сзади

С водителем и пассажиром спереди, тремя пассажирами сзади и багажом

Только водитель и багаж

Откройте капот двигателя и найдите маркировку В возле одной из передних фар.

Поверните винт 1 каждой фары отверткой на четверть оборота в сторону «-» для опускания света фар.

Выполните обратную регулировку после возвращения в свою страну: поверните винт 1 на четверть оборота в сторону «+» для поднятия света фар.

Очиститель ветрового стекла

При включенном зажигании передвигайте рычаг под руле во го переключателя 1 параллельно рулевому колесу;

В Прерывистый режим работы.

После каждого рабочего цикла щетки останавливаются на несколько секунд.

С Непрерывная работа с малой частотой.

D Непрерывная работа с большой частотой.

Омыватель ветрового стекла

При включенном зажигании потяните рычаг подрулевого переключателя 1 на себя.

В дополнение к стеклоомывателю включается короткое возвратно-поступательное движение стеклоочистителя.

При длительном воздействии включается стеклоомыватель и стеклоочистители совершают три взмаха.

При отрицательной температуре наружного воздуха следует убедиться, что щетки стеклоочистителей не примерзли к стеклу: это может вызвать перегрев электродвигателя стеклоочистителей.

Следите за состоянием щеток. Щетки следует заменить, как только Вы заметите ухудшение качества очистки стекла (примерно раз в год). Регулярно очищайте ветровое стекло.

Если Вы выключите зажигание при работающих стеклоочистителях (рычаг не находится в положении А), щетки остановятся в произвольном положении.

Снова включите зажигание, установите под руле вой переключатель 1 в положение А, чтобы щетки вернулись в положение фиксированной остановки.

Стеклоочиститель заднего стекла

Стеклоочиститель заднего стекла

При включенном зажигании поверните кольцо в торце рычага подрулевого переключателя 1 в положение, при котором метка совместится с соответствующим символом 2.

Очиститель/омыватель заднего стекла

При включенном зажигании поверните кольцо в торце рычага подрулевого переключателя 1 в положение, при котором метка совместится с соответствующим символом 2.

Если теперь отпустить кольцо, оно вернется в положение, соответствующее работе стеклоочистителя заднего стекла. Перед включением стеклоочистителя заднего стекла убедитесь, что перевозимые предметы не мешают движению щетки.

При отрицательной температуре наружного воздуха следует убедиться, что щетки стеклоочистителей не примерзли к стеклу, так как это может привести к перегреву электродвигателя стеклоочистителей.

Следите за состоянием щеток. Щетки следует заменить, как только качество очистки стекла ухудшится (примерно раз в год). Регулярно очищайте заднее стекло.

Регулировка света фар на Рено дастер видео

Регулировка света фар рено сандеро 2012

Устраняем детскую болезнь Рено Дастера

https://youtube.com/watch?v=9wfvrZvGcZc

Где находится регулировка света фар рено меган

Рено Дастер 2.0 4WD. Дневник. Запись 16. Регулировка капота, подвеска, аэрофобия.

Рубрика «Заводи, поехали»: регулировка фар

РЕГУЛИРОВКА ФАР АВТОМОБИЛЯ УНИВЕРСАЛЬНО НА ВСЕ МОДЕЛИ

Регулировка фар без прибора/adjustment of the headlights without the device

Корректор фар Рено Логан2

регулировка фар своими руками

Приборная панель (органы управления),свет,печка,дворники

• Hacked By GeNErAL
• Хендай портер полный привод видео
• Новый Мерседес кроссовер видео
• Неисправности печки Рено Логан видео
• Краш тест Мерседес glc
• Тест драйв БМВ 530 е34 видео
• Замена сцепления фиат дукато своими руками видео
• Швейная машина Toyota jfs 18 jeans видео
• Как поменять ежик на БМВ е39 видео
• Порше кайен магнум видео тест драйв
• Обновленный Камаз видео
• Как открыть капот на фиат альбеа видео
• Видео тест драйв вольво хс70 2013
• Киа Спортейдж и Мазда сх5 сравнение видео
• Тест драйв Митсубиси аутлендер 2011 года видео

Главная » Хиты » Регулировка света фар на Рено дастер видео

Процедура для остальных моделей

Галогенная фара автомобиля Duster оборудована специальными регулировочными винтами, для доступа к элементу потребуется открыть капот двигателя. Настройка приборов освещения производится поочередно, необходимо заранее предусмотреть защитный чехол из плотной ткани или картона. Перед началом настройки проверяется контур световых пятен, если искажение картинки не наблюдается, то регулировка не требуется.

Если в процессе настройки обнаруживается размытая граница светового пятна, то необходимо проверить состояние лампы и пластикового стекла. Источник света рекомендуется заменить одновременно слева и справа. Помутневший (например, от воздействия дорожной грязи) пластик восстанавливается полировкой, но при этом частично удаляется защита от ультрафиолетового излучения. При дальнейшей эксплуатации рассеиватель снова помутнеет под воздействием солнечного света.

Расположение регулировочного винта

На фарах автомобилей Renault Duster предусмотрено несколько корректирующих винтов:

• Винт горизонтальной корректировки расположен на задней части корпуса под резиновым пыльником лампы ближнего света. Для вращения элемента используется головка с воротком или накидной ключ для 6-гранных болтов размером 8 мм.
• Винт вертикальной регулировки (изготовлен из пластика белого цвета) расположен над корпусом дистанционного корректора. Головка рассчитана на использование 6-гранного ключа на 5 мм, инструмент просовывается через технологическое отверстие в верхней поперечине кузова (используется для фиксации рамки радиатора системы охлаждения).

Настройка луча ближнего и дальнего света

Настройка лучей ближнего и дальнего света производится одновременно:

• Вращением винта горизонтальной регулировки необходимо добиться корректной конфигурации пятна на экране.
• При помощи болта вертикальной регулировки необходимо добиться совмещения верхних кромок в левой части пятна с горизонтальной линией, соответствующей положению центров фар. При этом вертикальные параллельные линии должны проходить через точки пересечения горизонтальной и наклонной частей контура светового пятна.

Если водитель замечает, что фары светят низко, то рекомендуется отвернуть болт на 1-1,5 оборота против часовой стрелки на обоих приборах, угол вращения должен быть идентичным. В противном случае нарушается взаимное положение пучков и ухудшается освещение дорожного покрытия.

Это интересно: Снятие обивки задней двери на автомобилях Sandero и Sandero Stepway

Замена и регулировка фар Рено Дастер своими руками

Когда необходима регулировка фар?
