Описание устройства мотора К7М 1.6 литра 8v
В 1995 году на первом поколении модели Megane дебютировал силовой агрегат новой K-series: это был мотор с распределенным впрыском топлива, чугунным блоком, 8-клапанной головкой без гидрокомпенсаторов, ременным приводом ГРМ, единой катушкой зажигания на 4 цилиндра. Первое время сборку всех агрегатов серии осуществляли на заводе в испанском Вальядолиде.
В 2004 году после снятия с производства первого поколения Megane и Scenic сборку двигателя перенесли в Румынию, где он стал основным силовым агрегатом для бюджетного бренда Dacia. Вскоре такой мотор стал активно поставляться в Россию, где ставился не только на недорогие модели Renault Logan или Sandero, но и на популярный на нашем рынке универсал Lada Largus.
Онлайн-мануал для этого двигателя вы можете найти тут
Много полезной информации выложено в Club-Renault.ru
Регулировка клапанов Рено Логан и 8 или 16 клапанов
Откручиваем 4 болта крепления воздушного фильтра и, сняв Г-образный патрубок, идущий к клапанной крышке, снимаем корпус фильтра. Данный двигатель имеет выпуск со стороны свечей ,клапана расположены в два ряда ,с двух сторон распредвала , ряд выпускных клапанов находиться со стороны присоединения выпускной системы.
Поддомкратьте водительское колесо и включите 5 передачу. Один оборот колеса при этом примерно соответствует одному обороту распредвала. После этого нужно потихоньку примерно до полоборота колеса крутить колесо, пока не появится буква F на шестерне распредвала. Регулировка как на Москвиче. Отпускается контровочная гайка 1 и регулируется посредством вращения регулировочного болта 2. После регулироовки следует затянуть контр.
Проворачиваем распредвал ровно на четверть оборота. И следим за коромыслами третьего цилиндра И замеряем таким же образом зазоры клапанов 3 цилиндра. Очень интересный метод регулировки клапанов Рено Логан , а что скажите про мой метод?
Отличается порядком регулировки клапанов. А так в основном эффект тот же. Оно, конечно, всё верно, но лучше крутить коленвал на пол-оборота, чем распредвал на четверть.
Мало ли, кто-нибудь действительно начнёт распредвал крутить, а через ремень — и коленвал. Тяжеловато будет и крутильщику, и ремню, не находите? Важнее, конечно, что ремень нештатную нагрузку будет испытывать. Вы правы намного легче крутить коленвал на поло-оборота, чем на четверть.
Будет правильно порядок цилиндров в моей статье и фото: Похоже, Вы не совсем поняли Что половина оборота коленвала, что четверть оборота распредвала — без разницы. А вот считать обороты колеса бессмысленно, следить надо за одним из валов, а колесом можно крутить. Интересно, если колесо передний приводного автомобиля на 5-ой скорости прокрутить ровно на половину оборота, то коленчатый вал на сколько градусов провернется.
Посчитать-то можно, передаточные числа КПП и главной передачи найти — не вопрос. Надо для того, что бы убедится правильно ли последовательность регулировки клапановRenault Logan при каждом повороте на половину оборота правого КОЛЕСА по часовой стрелке? Забудьте дорогу на этот сайт. То, что там написано — полная чушь. Использование материалов сайта разрешается только с обязательной установкой активной гиперссылки на сайт AutoPeople. Наши автомобильные эксперты отвечают на все ваши вопросы.
Зарегистрируйтесь и задайте вопрос. Регулировка зазоров для 8-ми клапанного двигателя. Входная труба с гармошкой просто снимается с корпуса фильтра, хотя и туговато. Откручиваем 8 болтов крепления клапанной крышки понадобится TORX. Замеряем зазор обоих клапанов первого цилиндра. Проворачиваем распредвал еще на четверть оборота и замеряем зазоры клапанов 4 цилиндра. Проворачиваем еще на четверть и замеряем зазоры 2 цилидра.
Провести сборку в обратной последовательности. И чем же он отличается от вышеописанного? Эффект тот же, но спасибо за информацию. Извините Будет правильно порядок цилиндров в моей статье и фото: Лучше вот тут читайте. Реклама запрещена, есть идеи выкладывайте сюда. Добрый день, подскажите пожалуйста,отрегулировал клапана вышеописсаным способом, двигатель начал звучать как дизельный,все совподало свечи выкручивал было видно подьем в вмт на всех цылиндрах, может я с зазором переборщил ставил,0,15 и 0,3 у меня гбо?
Зачем регулировать клапана и каким должен быть зазор
Автомобильный двигатель работает в сложном тепловом режиме, поэтому его детали подвержены температурному расширению. Наличие зазора между стержнем клапана и рычагом (коромыслом ) позволяет компенсировать изменение линейных размеров. При этом он не должен быть слишком большим, иначе клапан не будет полностью открываться. Цилиндры будут хуже наполняться горючей смесью, а отработанные газы не смогут вовремя покинуть камеру сгорания. В итоге двигатель не развивает полную мощность, а потребление топлива растёт.
При недостаточном зазоре клапан не закроется, что опять же влечёт за собой потерю мощности, неустойчивую работу силового агрегата и увеличенный расход бензина. И если для впускных клапанов подобная неприятность не влечёт неприятных последствий, то работающие в более сложных условиях выпускные клапаны и их сёдла подвергаются катастрофически быстрому износу.
По рекомендациям производителя зазор для впускных клапанов (они находятся со стороны воздушного коллектора) составляет 0.1-0.15 мм, а для выпускных – 0.25 — 0.3 мм. Если же процедура проводится после замены деталей газораспределительного механизма, то для новых выпускных клапанов оставляют зазор 0.2-0.25 мм. После того как их тарелки приработаются к сёдлам, параметры придут в норму.
Проверка и регулировка тепловых зазоров клапанов двигателя k7j автомобиля рено логан 1
Согласно технического регламента проверка и регулировка тепловых зазоров в приводе клапанов двигателя k7J (1,4 л) автомобиля Рено Логан 1 проводится раз в 60.000 км пробега. Или при возникновения звонкого металлического стука под клапанной крышкой на холостом ходу, свидетельствующего о увеличении зазора между торцом стержня клапана и регулировочным болтом на коромысле этого клапана.
Необходимые инструменты
— Набор плоских щупов.— Рожковый ключ на «10».
- — Плоскогубцы.
- Подготовительные работы
- — Устанавливаем автомобиль на ровную площадку (смотровую канаву), поднимаем «ручник», включаем передачу, под колеса ставим упоры, снимаем «минусовую» клемму с АКБ, вывешиваем и снимаем переднее правое колесо.
- — Ждем пока двигатель остынет до температуры 20-25 градусов, то есть станет полностью холодным.
- — Поддомкрачиваем двигатель снизу, под пробку сливного отверстия поддона (через деревянный брусок).
- — Снимаем корпус воздушного фильтра, правую опору двигателя, верхнюю крышку ремня ГРМ.
— Вращаем коленчатый вал двигателя за гайку храповика по часовой стрелке пока метка на шкиву распределительного вала не совпадет с меткой на торцевой части клапанной крышки (метка — логотип «Дачия»).
Поршень первого цилиндра при совпадении меток окажется в ВМТ на такте сжатия, впускной выпускной клапан при этом полностью закрыты, а зазоры между их торцами и регулировочными болтами максимальны, что и нужно для регулировки. См. фото выше.
- На двигателе k7j автомобиля Рено Логан первым считается цилиндр от маховика и коробки передач, а не от привода ГРМ как у всех остальных.
- — Снимаем клапанную крышку с модулем зажигания.
- Порядок регулировки тепловых зазоров клапанов на двигателе k7j автомобиля Рено Логан
1. При помощи щупа проверяем тепловой зазор между торцом впускного клапана и торцом регулировочного болта, ввернутого в коромысло. Он должен быть в пределах 0,10-0,15 мм. Проверяем зазор для для выпускного клапана — это 0,25-0,30 мм. Щуп должен входить с легким защемлением.
Если зазор у какого-либо клапана не соответствует норме, регулируем его. Для этого ослабляем затяжку контргайки регулировочного болта коромысла (придерживаем его за лыски пассатижами и вращая контргайку ключом на «10»).
Крутим регулировочный болт, придерживая контргайку ключом, пока он не зажмет щуп. Затягиваем контргайку. Проверяем перемещение щупа в зазоре (он не должен быть сильно зажат).
При необходимости повторяем процедуру регулировки теплового зазора.
2. Поворачиваем коленчатый вал на 180 гр. (пол оборота) по часовой стрелке метка на шкиву распредвала должна повернуться на 90 гр. (четверть). Это ВМТ для 3-го цилиндра.
Так как установочных меток в таком положении нет, необходимо при поворачивании коленчатого вала добиться такого положения, чтобы пятки коромысел обеих клапанов опирались на «затылки» кулачков распределительного вала.
Коромысло при этом можно перемещать в пределах зазора. В такой позиции проводим проверку и регулировку зазоров.
3. Поворачиваем коленвал еще на 180 гр. (шкив распредвала на 90 гр.) и проверяем (регулируем) зазоры клапанов 4-го цилиндра.
4. И еще раз на 180 гр — проверка и регулировка тепловых зазоров впускного и выпускного клапана 2-го цилиндра.
Устанавливаем снятые детали обратно.
Особое внимание установке клапанной крышки. Для нее нужна новая прокладка и затяжка болтов производится в определенной последовательности. Примечания и дополнения
Примечания и дополнения
— Помимо описанного выше способа регулировки клапанов существуют еще несколько. Например, снимается только воздушный фильтр и клапанная крышка, поддомкрачивается колесо. Установка поршней в ВМТ производится вращением колеса и положение клапанов для регулировки определяется по опиранию пяток коромысел на затылки кулачков распредвала.
— Увеличенные тепловые зазоры клапанов на двигателе k7j автомобиля Рено Логан 1 не приводят к поломке двигателя, но являются причиной падения мощности двигателя из-за ухудшения наполняемости цилиндров и усиленного износа клапанного механизма.
— Тепловые зазоры ниже нормы приводят к не полному закрытию клапанов и как следствие снижение компрессии в его цилиндрах. Отсюда падение мощности и приемистости. увеличение расхода топлива. обгорание кромок тарелок клапанов.
- — Если регулировка проводится для клапанов после их замены, то необходимо для выпускных клапанов установить тепловой зазор меньше, равный 0,20-0,25 мм.
- Еще статьи по двигателю k7j
- — Замена задней опоры двигателя k7j автомобиля Рено Логан 1
- — Замена наконечников рулевых тяг автомобиля Рено Логан
- — Замена ремня привода ГРМ двигатель k7j автомобиля Рено Логан 1
Регулировка клапанов на Рено Логан инструкция с фото и видео
Регулировка клапанов на Renault Logan процедура не сложная. Проводить её следует примерно раз в 100 тысяч километров. Регулировка клапанов Рено Логан требуется только для двигателей 8 клапанов. То есть это 8-клапанные моторы объемом 1.4 и 1.6 литра. На 16-клапанном моторе 1.6 литра регулировать тепловой зазор клапанов не нужно, там стоят гидрокомпенсаторы, которые регулируют клапанный зазор автоматически.
Регулировать клапана на Рено Логан нужно на холодном двигателе. Для того, что бы добраться для клапанного механизма нам необходимо будет снять воздушный фильтр, и клапанную крышку. Для удобства с крышки нужно будет снять еще и модуль зажигания. Теперь нам нужно определится с выпускными и впускными клапанами. Фото регулировки для наглядности прилагается.
1 — впускные клапана здесь 2 — выпускные клапана здесь
Теперь нам нужно установить поршень первого цилиндра в верхнюю мертвую точку в конце такта сжатия. Для этого придется еще снять верхнюю алюминиевую крышку ремня привода ГРМ. Совмещаем метку ВМТ и начинаем регулировку. Имейте ввиду счет цилиндров ведется от маховика (со стороны коробки передач).
Поочередно проверяем и при необходимости регулируем зазоры в приводе впускного и выпускного клапанов 1-го цилиндра. При проверке (в этом положении коленчатого и распределительного валов) пятки коромысел указанных клапанов должны быть обращены к затылкам — цилиндрическим частям кулачков распределительного вала. При этом коромысла могут качаться на оси в пределах зазора в приводе.

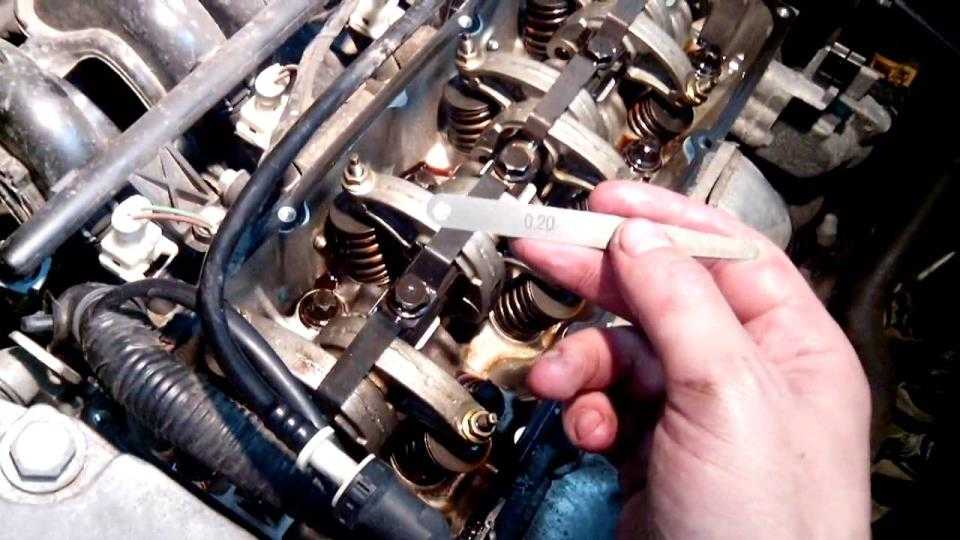

Плоскими щупами из набора проверяем тепловой зазор между торцами стержня клапана и регулировочного винта. Зазор должен находиться в пределах 0,2 +0,05 –0,075 мм для впускных клапанов и 0,4 +0,05 – 0,075 мм — для выпускных. Щуп должен перемещаться в зазоре с небольшим усилием. Если величина зазора (толщина щупа) отличается от требуемого значения ключом «на 10» ослабляем затяжку контргайки регулировочного винта, удерживая винт за лыски (ширина — 3 мм) разводным ключом. Затем, вращая регулировочный винт, устанавливаем нужный зазор. Затягиваем контргайку, удерживая регулировочный винт ключом. Вновь проверяем зазор и при необходимости повторяем регулировку.
Последовательно проворачивая коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов на 180°, проверяем и при необходимости регулируем тепловые зазоры в приводе клапанов 3-го, 4-го и 2-го цилиндров.
Для большей наглядности предлагаем видео регулировки клапанов Рено Логан.
Данная инструкция подойдет для других моделей Рено, где стоят моторы Renault K7M или K7J с 8 клапанами.
Пошаговая инструкция по проведению регулировки
В моделях с 16 клапанами регулировка не требуется, так как в них данная процедура выполняется гидрокомпенсаторами в автоматическом режиме. Необходима регулировка клапанов Рено Логан, имеющим 8 клапанов в четырехцилиндровом моторе.
Проводится процедура при полностью охлажденном моторе. В противном случае из-за расширения металла результат замеров будет не информативным и понадобится повторный ремонт.
Для быстрого охлаждения можно использовать обычный домашний вентилятор. Если такой возможности нет, необходимо оставить автомобиль с выключенным двигателем на ночь. После 12 часового простоя можно приступать к измерению зазоров и устранению несоответствий.
Прежде чем начинать ремонт, нужно убедиться, что натяжение ремня ГРМ находится в пределах нормы. При отклонении от стандарта необходимо подтянуть или ослабить ремень до нужных параметров.
Освободить доступ к крышке головки блока цилиндров. Для этого следует снять корпус воздушного фильтра. Процедура проводится с использованием отвертки и ключа на 10. Сам фильтр при необходимости продувают сжатым воздухом или меняют на новый.
Чтобы демонтировать фильтр, нужно отсоединить патрубок воздухозаборника и выкрутить четыре удерживающих корпус винта. Далее аккуратно приподнимают фильтр. Образовавшийся проем позволяет отсоединить трубку адсорбера и снять шланг сапуна. Фильтрующий элемент откладывают в сторону недалеко от области ремонта.
К следующему этапу необходимо отнестись с максимальной серьезностью. Именно он обеспечивает безопасность дальнейших манипуляций
Следует осторожно снять фиксаторы высоковольтных проводов со свечей. Затем открепить разъем модуля зажигания и шланг вентиляции картера. Осторожно отвести с места проведения процедуры шланг адсорбера и убрать провода с края клапанной крышки, освобождая к ней доступ
Тщательно удалить всю пыль и мелкий сор при помощи сжатого воздуха
Осторожно отвести с места проведения процедуры шланг адсорбера и убрать провода с края клапанной крышки, освобождая к ней доступ. Тщательно удалить всю пыль и мелкий сор при помощи сжатого воздуха. Это предотвратит попадание инородных тел в механизм газораспределения после открытия крышки
Это предотвратит попадание инородных тел в механизм газораспределения после открытия крышки.
Трубчатым ключом, нужно выкрутить 4 болта, удерживающих крышку клапанной системы. Затем аккуратно снять ее и отложить в сторону.
Машину нужно поставить на ручник и включить пятую передачу. Установить домкрат позади правого переднего колеса. Привести устройство в положение, при котором колесо окажется вывешенным.
Вручную неторопливо прокрутить поднятое колесо. При этом нужно внимательно контролировать момент, когда появится буква F на шестерне распределительного вала (нужно контролировать клапаны первого цилиндра). Это период наибольшего удаления кулачка от рабочей части рычага.
На данном этапе следует максимально ослабить контргайку регулировочного болта. Болт необходимо зафиксировать пассатижами, предотвратив незапланированное проворачивание. Разместить щуп нужного размера в свободном пространстве между краями клапана и регулировочного винта.
Зафиксировав контргайку, предотвращая проворачивание, плоскогубцами затянуть болт. Затягивать необходимо до момента, пока щуп еще двигается в зазоре, но уже с незначительным усилием.
Зафиксировав болт, поджать контргайку. Проверить, как двигается щуп в зазоре. Если инструмент основательно зажат или перемещается слишком легко, повторить предыдущий шаг. Нужно добиться, чтобы щуп можно было передвигать, прикладывая лишь небольшое усилие.
При финальной затяжке регулировочный болт может немного приподниматься (на доли мм). Это нужно учитывать при проведении процедуры.
Если отрегулировать клапаны не удается, стоит провести ревизию на предмет выработки. Для этого выкручивают болт и внимательно осматривают рабочую поверхность. Если присутствует значительная впадина, болт необходимо заменить на новый, так как провести качественную регулировку не удастся. Также стоит осмотреть резьбу на деталях регулировочного узла. Возможно, и там что-то нуждается в срочной замене.
Проворачивая колесо, последовательно изменяют положение распределительного вала и повторяют процедуру на других клапанах.
Запустить двигатель и проверить качество регулировки. Контроль проводится в разных режимах. Во время работы не должно наблюдаться посторонних шумов, постукиваний или вибраций.
Что необходимо иметь под рукой и знать при совершении такого ремонта?
Данная категория ремонта под силу любому автолюбителю, имеющему подобный седан Renault Logan. Но для этого следует обладать определенным багажом знаний и иметь в наличии, требуемый инструмент. Вот перечень набора инструмента, без которого не обойтись:
- набор шурупов определенного вида;
- плоскогубцы;
- рожковый ключ на 13;
- рожковый ключ на 10;
- обычная отвертка.
Дорожный просвет Рено Дастер
Замена охлаждающей жидкости на Рено Дастер
Полный привод Рено Дастер
Владельцы Рено Логан должны проводить регламентную регулировку клапанной системы после каждых 100 тыс. км пробега, независимо от того 8 клапанов или 16 в моторе. Однако, большинство специалистов не согласны с такой периодичностью. Они считают, что регулировка клапанов выполняться должна чаще, каждые 60 тыс. км. Водители с большим стажем эксплуатации Рено Логан говорят о том, что езда на газе вместо бензина отрицательно сказываться на клапанах. В первую очередь, наблюдается просадка седла. Происходит запуск в камеру газа, а не топлива из-за неправильных зазоров, которые возникли.
Специалисты на автосервисах VIP-класса выполняют регулировку клапанной системы Renault Logan каждые 30 тыс. км независимо от того, какой показатель мотора, 1.4 и 1.6.
При проведении подобных ремонтных действий необходимо помнить стандарты по зазорам. Вот эти значения:
- Зазоры для впускных клапанов варьируются в диапазоне от 0.1 мм до 0.15 мм;
- Выпускные клапаны должны иметь зазорную часть от 0.25 мм до 30 мм.
Если же производится установка новых выпускных 8 клапанов или 16, то следует увеличить зазор для прохождения ими притирки. В этом случае, диапазон изменяется на 0.2-0.25 мм
Зачем регулировать клапана и каким должен быть зазор
Автомобильный двигатель работает в сложном тепловом режиме, поэтому его детали подвержены температурному расширению. Наличие зазора между стержнем клапана и рычагом (коромыслом ) позволяет компенсировать изменение линейных размеров. При этом он не должен быть слишком большим, иначе клапан не будет полностью открываться. Цилиндры будут хуже наполняться горючей смесью, а отработанные газы не смогут вовремя покинуть камеру сгорания. В итоге двигатель не развивает полную мощность, а потребление топлива растёт.
При недостаточном зазоре клапан не закроется, что опять же влечёт за собой потерю мощности, неустойчивую работу силового агрегата и увеличенный расход бензина. И если для впускных клапанов подобная неприятность не влечёт неприятных последствий, то работающие в более сложных условиях выпускные клапаны и их сёдла подвергаются катастрофически быстрому износу.
По рекомендациям производителя зазор для впускных клапанов (они находятся со стороны воздушного коллектора) составляет 0.1-0.15 мм, а для выпускных – 0.25 — 0.3 мм. Если же процедура проводится после замены деталей газораспределительного механизма, то для новых выпускных клапанов оставляют зазор 0.2-0.25 мм. После того как их тарелки приработаются к сёдлам, параметры придут в норму.
Цена двигателя Renault K7M нового и бу
| Минимальная стоимость | 25 000 рублей |
| Средняя цена на вторичке | 40 000 рублей |
| Максимальная стоимость | 60 000 рублей |
| Контрактный мотор за рубежом | 500 евро |
| Купить такой новый агрегат | 120 000 рублей |
| Состояние: | Б У |
| Комплектация: | двигатель в сборе |
| Рабочий объем: | 1.6 литра |
| Мощность: | 75 л.с. |
* Цена на данный двигатель указана справочно
Видео о капитальном ремонте как раз такого мотора
Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.
Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.
Источник
Полезные советы
Чтобы сделать процесс регулировки клапанов Renault Logan более простым и эффективным, следует придерживаться простых рекомендаций:
- После того, как снята крышка, нужно найти особую метку, сделанную эмалевой краской. Она поможет определить, находится ли цилиндр в должном положении. Если отметка направлена вверх, цилиндр находится в верхней мертвой точке. Переместить отметку в нужную позицию можно при помощи вращения вывешенного колеса.
- Каждые пол оборота правого колеса выставляют в нужное положение определенный цилиндр. При прокручивании колеса в направлении движения автомобиля последовательно регулируют первый, четвертый, второй и третий цилиндры. Расчет начинается со стороны маховика.
- Убедиться, что поршень находится в нужной позиции, можно, если открутить свечу и провести тест алюминиевой проволокой.
Недостатки, поломки и проблемы двигателя К7М
Самой известной проблемой этого мотора является растрескивание катушки зажигания. В трещины попадает влага, что приводит к троению мотора и тому подобным проблемам. Примерно в 2012 году появилась новая катушка, которая избавлена от этого недостатка.
Привод ГРМ у этого силового агрегата ременной с регламентом замены раз в 60 000 км, но сам ремень может пройти гораздо больше. Обычно он рвется из-за клина помпы либо ролика натяжителя, причем клапана здесь при обрыве гнет практически в 100 % случаев.
Весьма часто тут плавают обороты мотора на холостых и причиной тому обычно служит загрязнение регулятора холостого хода. Еще виновниками могут быть забитые форсунки или подсос воздуха через трещинки или рассохшиеся уплотнения впускного коллектора.
Моторы этой серии склонны к течам масла и антифриза, причем слабых мест несколько: смазка чаще всего сочится через передний сальник коленвала либо из теплообменника. За утечки охлаждающей жидкости тут отвечает часто трескающийся корпус термостата.
К минусам этого мотора также отнесем невысокий ресурс датчика положения коленвала и отсутствие гидрокомпенсаторов, так что зазоры клапанов вам придется регулировать.
Производитель заявляет ресурс двигателя в 250 000 км, но он легко ходит и 400 000 км.
Как делается регулировка клапанов Рено Логан своими руками
Регулировка клапанов Рено Логан 1.4 и 1.6 под газ и бензин на 8 Кл. двигателе своими силами не такая трудная задача и выполнима…
Здравствуйте, посетитель блога Aauhadullin.ru. Давайте сегодня с вами узнаем, как происходит регулировка клапанов на Рено Логан 1.4 8 клапанов. У меня вторая машина этой модели и все работы по техобслуживанию ремонту своей железной лошадки произвожу сам, так как этим любимым делом занимался с детства, начинал с велосипеда, затем мопед и мотоцикл имел. Имея техническое образование, мне всё эта возня с техникой по душе.
Приступим к делу…
Так как метал, при нагревании меняет свой первоначальный размер, для компенсации теплового расширения клапана задаётся зазор между торцом стержня и регулировочным болтом, завёрнутом в одном из плеч коромысла привода. При большом зазоре открытие будет небольшим, а при маленьком зазоре не будет полностью закрываться.
К чему все эти несоответствия размеров ведут гадать не надо. При отчётливом громком стуке, слышный при работе движка с места водителя при закрытом капоте говорит о том, что необходимо произвести регулировку клапанов, так как при этом происходит повышенный износ деталей (ГРМ) механизма в целом. И также при больших зазорах выпускных клапанов цилиндры плохо заполняются горючей смесью, в результате мощность двигателя теряется.
При недопустимом минимальном зазоре двигатель, работая неровно, теряет мощность из-за меньшей компрессии в цилиндрах, результат плачевный сёдла обгорают, так как клапан не полностью садится в седло и не успевает охладиться. Зазор необходимо измерять на холодном двигателе. Охлаждаем мотор обычным домашним вентилятором от розетки на 220 вольт. Если электрического тока нет рядом, оставляем машину на ночь, чтобы двигатель до утра хорошенько остыл, а на следующий день утром не спеша приступаем к процессу регулировке клапанов.
Необходимые при работе инструменты:
- Ключ трубчатый на «10»
- Пассатижи
- Набор плоских щупов
- Отвёртка фигурная среднего размера
- Ключ рожковый на «13»
Зазор между торцами стержня клапанов и регулировочного болта коромысла, когда поршень находится ВМТ, выставляем для впускных 0,10-0,15 мм для выпускных. 0,25-0,30 мм. На своей машине работающим на газу (пропане) выставляю зазор на впускных ровно 0,15 мм, выпускных ровно 0,30 мм. Двигатель, работая на газовом оборудовании за счёт газа (пропана) при нагрузках, быстрее сажает седло под клапана уменьшая щель между торцом стержня и болтом регулировки, поэтому сам регулирую через 25-30 тысяч километров пробежки. Если ездите на бензине, то через 60 тысяч километров пробега будет неплохо для движка выставить зазоры.
При полной замене клапанов новыми первоначально нужно установить меньший зазор равный 0,20-0,25 мм для, выпускных клапанов.
Перед регулировкой клапанов двигателя автомобиля необходимо проверить натяжения ремня газораспределительного механизма «ГРМ», если он расслаблен или перетянут, производим регулировку натяжения ремня.
