Плюсы и минусы
Это устройство обладает своими плюсами и минусами. Начнем с минусов:
- Доказано, что эффективность торможения этого типа механизмов немного ниже, чем у дисковых. Тормозной путь получается длиннее почти на 20%. Это обусловлено такими причинами: недостаточная площадь контакта, которую не обеспечивают даже два цилиндра и возникающее скольжение, которое вызвано проникшей в механизм пылью.
- Перегрев барабанов из-за отсутствия охлаждения, при торможении температура барабанов может подниматься до 6000 градусов.
- Сниженное значение предельной нагрузки, при высоком давлении может разорвать барабаны давлением жидкости.
Однако, не все так плохо, есть и неоспоримые преимущества у этого механизма:
- Закрытая конструкция позволяет получить хорошее тормозное усилие, и можно повысить поверхность трения сделав барабан шире и колодки тоже. Именно это обеспечило повсеместное применение такого механизма на всех грузовиках и автобусах.
- Степень стойкости к износу и продолжительность службы накладок увеличенная, что вызвано не столь сильным контактом трения, как у дискового тормоза.
- Хорошая защита от попадания внутрь грязи которой дисковый вариант не обладает.
Обслуживание барабанных тормозов
Судить о степени износа тормозной системы барабанного типа можно после осмотра состояния колодок через находящееся на внутренней стороне щита специальное отверстие. Замена колодок должна производиться при достижении накладками определенной толщины. В противном случае система не сможет с достаточной силой и плотностью прижать их к поверхности барабана.
Достижение толщины всего 1,6 мм является предлогом для смены накладок, установленных на клей. Наличие заклепок для фиксации фрикционного материала на колодках позволяет доводить толщину до значения 0,8 мм. Если своевременно этого не сделать, то твердая поверхность колодок, которая проступит после стирания фрикционного материала, повредит барабан, изначально оставляя на нем неглубокие борозды.
Кроме ремонта проблем с колодками выделяют необходимость разборки заклинившего механизма тормозов. Если не сделать своевременных ремонтных работ, существует большая вероятность прикипания барабана. В этом случае последующий ремонт оборачивается в полную замену системы. Всевозможные поломки в системе барабан-колодки могут влиять на работу цилиндра. Часто несвоевременное обращение в сервисный центр приводит к необходимости замены тормозного цилиндра при целом барабане и неизношенных накладках.
По завершении любого ремонта барабанных тормозов производится регулировка стоячего тормоза. Операция является довольно простой и заключается в точном знании технических данных в зависимости от типа и марки используемого данные тормозные системы автомобиля. Механизм в общем плане заключается в выполнении таких действий:
- Колесо не затягивается и проверяется на незатянутом ручном тормозе;
- До остановки колеса следует на распорке прокрутить регулировочную гайку через сервисное отверстие до момента торможения;
- На следующем этапе данная гайка отворачивается в обратную сторону на несколько щелчков;
- На тормозном щитке на сервисное отверстие устанавливается резиновая заглушка;
- Прокачивается задний тормоз.
Для наших дорог характерно практически одно и то же заболевание у автомобилей с барабанными тормозами. Чаще всего правая сторона автомобиля имеет более изношенные колодки, чем левая. Причина кроется в особенности строения дорожного полотна. По правой стороне автомобиля ближе располагается тротуар, выбоин, ям и других неровностей с этой стороны больше почти на всех дорогах страны. Это повышает коррозионную нагрузку на правую часть транспортного средства, что сказывается и на тормозах.
Renault Duster de dust 1.6 ГБОAdact Бортжурнал Задние тормозные колодки
Где то в прошлом году, в декабре появился скрип пр начале движения! Даже через музыку в салоне было его слышно. После разгона он пропадал и появлялся после пару минут простоя на дороге. После вывешивания заднего правого колеса и при попытке его покрутить, сразу было выявлен очаг «зла». Наверное колодки подумал и решил их посмотреть…Но не тут то было! Я не смог снять тормозной барабан. Он прилип к ступице, что я просто боялся его расколоть при ударах молотком. После такого танца с бубном, решился даже снять всю ступицу вместе с подшипником. Открутил ступичную гайку и как в роликах с ютуба, прикрутил трос 3мм колесными болтами, затем вставил домкрат и пытался стащить все это дело. Но после обрыва этого троса, решил пока забить ибо нужен все же другой подход к делу.В итоге вроде и скрип поутих со временем. Да и пробег тогда еще только к 40тк наверное подходил. Что и успокаивало. Затем стал пропадать ручник…перед техосмотром я его еще смог подтянуть, но вот в последнее время он опять таки не удерживал машину. Было решено все же добраться до колодок. И опять неудача. Второй раз я опять ручными средствами его не осилил. Почитав форумы, я понял, что я такой не один. У кого то барабаны аж сами слетают, а кто то мудохается весь день!Раунд третий принес свои плоды… Вывесил колеса по диагонали и на скорости с педалью в пол, тормозя ручником, он все же с громким щелчком, сдвинулся с «мертвой точки». А второй пришлось немного подубасить резиновой кувалдой…победа все же произошла!Грязи там оказалось довольно таки много. Колодки сточились почти в ноль и это на 46ткм. На одной даже металл уже только начал шлифовать барабан!
А всему виной такого исхода — это заклинивший рычаг троса ручника. Это известная проблема. Ситуевина такая происходит…При использовании ручника, колодка остается разжатой и возвратные пружины не могут осилить этот заклинивший рычаг. В итоге после периодических таких циклов, колодки истираются быстрее обычного…
Полный размерРуками еле расшатал это рычагСледующая засада, это выбор новых колодок! А вернее отсутствия — этого самого выбора! У официалов эти самые колодки стоят где то 3700 рупий. Если забивать код этого изделия, то там вообще 7р может выдать(напр Экзист) А если смотреть аналоги, то вообще белебирда. Наши колодки должны быть размером 230мм, а аналоги идут 203мм. Люди покупают такие колодки и при замене офигивают…как так то! Да еще и фиксатор троса ручника на дастере то, ферзиперстовый мля. Такие не каждый делает…только бош и он же оригинал))) Поэтому выбора два — купить оригинал или клепать накладки от ваза классики. Хотел уже пойти последним путем, но случайно обнаружил колодки Асам, похожие на наши Дастеровские.Да, некоторые не хвалят Асам, но пока больше альтернативы нет. Даже если они сотруться быстро, наклепаю тогда нах САМ!)))… A sam сделать сможешь? (шутка)Короче, на вид довольно таки качественно сделано то…По сравнении есть такие моменты.
Полный размерУ асама, накладка не так укорочена, как на оригинале. Не знаю хорошо это или плохо!
Полный размерВид с другой стороны.
Полный размерВид сверху.
Полный размерЗазор 1-2мм присутствует…Перед установкой обязательно капнуть маслом в это место!Далее пытаюсь понять работу этого самого механизма сводящего колодки. Это особенно трудно, когда этот механизм неисправен)))
Полный размерВычищаем его карчеткой
Полный размерВот таким я его снял с колодок.Так и не поняв его работы, установил все на место и принялся разбирать второй колесо. И когда я взял в руки противоположное устройство, то увидел немного изменений в конструкции. Да еще и в руках если расдвигать и сдвигать, то гайка действительно трещит и крутиться))) Жалко фотик сел и видос не успелся сохраниться…Короче, пришлось еще раз все снимать и реанимировать это сломанное устройство…
Полный размерС какого то хрена левую пружинную пластинку загнуло, а она должна быть прямой. Правая должна быть вдоль корпуса, а ее отогнуто в сторону.Рихтануть пружину сложно, но можно…
Полный размерРазворачиваем и выгибаем, как на надо, иначе никак.Все заработало, как часы))Устанавливаем колодки на местоЭти винты еле открутил ударной отверткой…Потому при обратной сборке, просто смазал и закрутил от руки! Они нужны, только для удержания барабанов при снятии колеса.Последние дни тормоза были ватные. Работали только передние колодки. При нажатии на педаль, начиналось заамеедлееениие))) И только, когда педаль проваливалась за среднее положение, начиналось само торможение. Сейчас все, как надо…чуть нажал и уже оно пошло! Ручник пока не подтягивал, но там проблем не должно быть…
Цена вопроса 1600р Номер 32123 размер 228х42
История производства и применения
Знакомую колодочную конструкцию барабанного тормоза изобрел известный французский промышленник, совладелец компании Renault, Луи Рено в начале 20 века. До этого момента в тормозных барабанах использовалась лента, которая останавливала транспортное средство, наматываясь на барабан. Конструкция была признана неудачной из-за постоянного загрязнения барабана и быстрого истирания ленты. Луи Рено поместил внутрь барабана колодки и оснастил устройство механическим приводом.
В 30-х гг. появились ТЦ небольшого размера, но среди производителей распространения не получили. В 50-е гг. «барабаны» снабдили системой саморегулировки, что значительно облегчило и упростило обслуживание транспорта и исключило необходимость проводить регулярные осмотры и настройку колодок.
Некоторые из них заменили барабанные системы на дисковые полностью на передних и задних колесах своих машин, однако многие продолжают использовать барабанные механизмы для установки на заднюю ось автомобилей и по сей день.
На какие автомобили устанавливают барабанные тормоза
Современные автомобильные производители устанавливают «барабаны» на модели, которым такая тормозная система подходит технически. Это маловесные, недорогие авто, не рассчитанные на быструю езду и сложные дорожные условия. К ним относятся мини-легковушки А-класса (Матис, КIA и т.д.), бюджетные модели класса В (ВАЗ, Skoda, Nexia), некоторые джипы (УАЗ, Нива, Nissan Terrano).
Снятие тормозного барабана на Рено Дастер 4х4
Естественно заменять колодки нужно только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.
Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен. Снимаем заднее колесо и надежно фиксируем автомобиль. Для того чтобы снять барабан, колодки нужно свести вместе. Для этого шлицевой отверткой через резьбовое отверстие, в которое вворачивается болт крепления колеса, вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.
Для наглядности операция показана со снятым барабаном Рено Дастер.
Храповую гайку на левом и на правом колесах вращаем за зубцы снизу вверх.
Затем ключом Torx-T40 отворачиваем два винта крепления тормозного барабана к ступице. Снимаем тормозной барабан.
Как снять тормозной барабан рено дастер
Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.
Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.
Тормозные механизмы задних колес переднеприводных и полноприводных автомобилей Renault Duster имеют принципиально одинаковую конструкцию.
Разница в расположении стяжных пружин и разжимного рычага привода стояночного тормоза.
Колодки тормозных механизмов всех автомобилей заменяют одинаковыми приемами, описанными на примере переднеприводного автомобиля.
Однако для облегчения работы на полноприводном автомобиле можно предварительно снять стяжные пружины, так как они расположены на наружных сторонах колодок.
Работу проводим на ровной площадке.
Замену колодок показываем на левом заднем колесе.
Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.
Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.
Для того чтобы снять барабан, колодки нужно свести.
Для этого шлицевой отверткой через резьбовое отверстие в ступице (барабане — на автомобиле 4х2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая длину распорной планки.
Для наглядности показываем со снятым барабаном. Храповую гайку на левом и правом колесах вращаем за зубцы снизу вверх.
На автомобиле 4х4
Ключом Torx t-40 откручиваем два винта крепления тормозного барабана к ступице
Снимаем тормозной барабан
Не нажимайте педаль тормоза со снятым барабаном, поршни рабочего цилиндра могут выйти полностью.
Поддеваем отверткой и выводим из зацепления с колодкой крючок верхней стяжной пружины
Также снимаем нижнюю стяжную пружину
Снимаем пружину регулятора зазоров
Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.
Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.
Также снимаем опорную стойку передней колодки
Отводим от тормозного щита заднюю тормозную колодку
Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки
Снимаем колодку и пружину наконечника троса
Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их.
Проверяем техническое состояние деталей и очищаем их.
Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и нанеся на резьбу тонкий слой пластичной смазки.
Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).
Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.
Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.
Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).
Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз.
Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).
При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.
Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.
Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.
На автомобиле 4х2
Поддеваем отверткой защитный колпак
Снимаем защитный колпак подшипника ступицы
Головкой на 36 откручиваем гайку подшипника ступицы
Снимаем тормозной барабан в сборе с подшипником
Дальнейшие операции по замене колодок одинаковы с операциями на автомобиле 4х4
После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Нм
Нужно устанавливать новую гайку, но если ее нет, то можно использовать старую гайку.
Раздвигаем губки тисков на 10-15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.
Осторожно наносим удары по наружной фаске гайки молотком, сминая ее
Как Снять Задний Барабан На Рено Дастер
Тормозные колодки на Renault Duster меняются при значительном износе. Поэтому для задних тормозных колодок Renault Duster толщина должна быть более 2,4 мм. Задние тормоза в Renault Dastre. барабанные, благодаря этой конструктивной особенности задние тормозные колодки имеют полукруглую форму вдоль профиля барабана. Тормозные барабаны отталкивают привод автомобиля, поэтому тормозные колодки, используемые для привода 44 и 2.74, также различаются. Операции по снятию и замене тормозных колодок заднего колеса для Renault Duster 44 и 2.44 аналогичны, за исключением удаления тормозных барабанов, которые, как мы уже говорили, различны.
Тормозные колодки заменяются комплектами с обеих сторон, чтобы предотвратить неравномерное «захватывание» барабанов и предотвратить вероятность появления автомобиля во время торможения.
Каталожный номер уникальных задних тормозных колодок для колес Renault Duster и их стоимость
Да, для полноприводной версии Renault Dastre (4×4) тормозные колодки имеют каталожный номер. 440607493R. Для версии Renault Dastre 2×4 тормозные колодки доступны под номером детали 7701210109. Цена на тормозные колодки задних колес, независимо от типа привода, составляет около 170 долларов США. В дополнение к самим колодкам, если их прохождение изменяется, вам также понадобится ремонтный комплект пружинного тормоза, который позволяет отслеживать (программное обеспечение). Ясно, что пружины, используемые в задних тормозах, имеют примерно такой же срок службы, что и колодки. Основными дефектами пружин являются коррозия металла и, как следствие, потеря их упругости. Для версии с передним приводом (2×4) комплект для ремонта пружин имеет каталожный номер 7701205518.
Операция замены тормозной колодки заднего колеса Renault Duster (44)
Проверьте уровень тормозной воды в бачке под ним. Если требуется прохождение более качественной тормозной воды, ее часть следует откачать с помощью резиновой колбы или шприца, чтобы избежать переполнения задних тормозных поршней. Затем мы вешаем машину и снимаем колесо с машины. Затем опустите рычаг стояночного тормоза, чтобы уменьшить задние тормозные колодки. Мы также дополнительно уменьшаем наложения, применяя конструкционную длину прокладки. Длина изменяется поворотом храповой гайки. Его вращение происходит через отверстие в барабане.
Renault Duster: ручники, колодки, барабаны.
. На фото для наглядности показана регулировка без тормозного барабана. Чтобы уменьшить структурную длину пластины, поверните гайку с храповым механизмом, как показано на фотографии.
С помощью ключа Torx T-40 открутите два винта, которые крепят тормозной барабан к ступице.
Снять тормоз барабан с машины.
После снятия тормозного барабана вы не сможете нажать педаль тормоза, поскольку поршни тормозного цилиндра обязательно выйдут из своего нормального положения, а гидравлическая тормозная система будет опущена. С помощью отвертки снимите крюк верхней натяжной пружины с сетки с блоком и снимите его.
Далее аналогичным образом снимаем нижнюю пружину с тормозов задних колес Renault Duster.
Снимите пружину, отрегулировав зазоры между проставкой и тормозными колодками.
Верните тормозную колодку на основании пружинной шайбы.
Снимите шток, пружину и шайбу. Также снимите пружину с 2-й тормозной колодки.
Снять заднюю тормозную колодку.
. не забудьте отсоединить рычаг тормозной колодки от тормозного троса.
Затем снимите переднюю тормозную колодку.
Перед заменой тормозных колодок заднего колеса мы визуально проверяем техническое состояние всех деталей, заменяем их при необходимости, а также очищаем от грязи.
Задние тормозные колодки для Renault Duster 3.54
Что еще предстоит сделать нашему клиенту, операции аналогичны, за исключением снятия тормозного барабана. тормоза барабан в транспортном средстве с 3.54 приводом это удалено. Ступичная гайка откручена; При этом колесо должно быть заблокировано от поворота, поднят ручной тормоз и установлена машина на колесе.
Затем затянуть барабан, в сочетании с подшипником.
Когда менять
Порядок замены деталей определяется техническим регламентом, который разрабатывается в отношении каждого автомобиля. При этом сроки проведения работ зависят также от стиля вождения.
При частом и активном торможении замена задних тормозных колодок на Рено Дастер производится раньше установленного срока. Кроме того, на продолжительность эксплуатации также влияет наличие системы ESP.
В среднем устанавливать новые компоненты на Дастер необходимо каждые 30-60 тысяч километров пробега
Однако до достижения указанного показателя рекомендуется обращать внимание на посторонние звуки. Если при торможении Дастер скрипит, то, вероятнее всего, причина шума обусловлена износом элементов. О необходимости замены этих деталей также свидетельствуют следующие явления:
О необходимости замены этих деталей также свидетельствуют следующие явления:
- Резкое снижение уровня тормозной жидкости при условии отсутствия протечек.
- Резкое или слабое блокирование колес при нажатии на педаль тормоза.
- На узлах тормозной системы помимо пыли присутствует металлическая стружка.
Renault Duster, 2013
Renault Duster, 2013
Комментарии 31
Барабаны зло. Нет барабанов нет проблем. Избавился от них 3 года назад. Удачи Вам !
Полезно и просто!Не зря у нас рабочий всегда с молотом изображен…Пожалуй пора подписку на канал сделать-есть у этого человека полезные видео по ремонту дастера…
…на Волге там в барабане были отверстия с резьбой… вкручиваешь попеременно 3 болта они упираются в ступицу и барабан слазит… Всему этих французов учить нужно… А вообще в отверстия колёсных болтов заложить вату смоченную уксусной эссенцией на часок только так всё раьединяет и проникает :)))) без кувалдометра
С кувалдой быстрее.
Я дубасил резиновой кувалдой. Барабаны чугунные и очень дорогие, не хотелось на них «попасть»! Теперь каждую сезонную переобувку колес -снимаю руками эти барабаны, смазываю ступицу шрусовой смазкой, что бы больше не прикипели и развожу колодки в ручную))
1) вы разводили колодки через храповый механизм(там же пишут в мануле нужно сделать так)?2) а если и кувалда не помощет какие сьемники есть. Тоже бил бил жалко дальше еще расколется
Вот тоже вопрос у меня такой же. То-ли тросики ослаблять в салоне, то-ли «храповичек» крутить ?
1) вы разводили колодки через храповый механизм(там же пишут в мануле нужно сделать так)?2) а если и кувалда не помощет какие сьемники есть. Тоже бил бил жалко дальше еще расколется
Как можно развести механизм, без снятия барабана?
см. фото выше вашего комментария это я имел ввиду. Ток в мануле делается это с барабаном через отверстие (на фото) . А уже после разведения снимается барабан. Вот у нас с товарищем и вопрос Stalevar63
Понятно, я трос ослабил, дальше все видели.
тоесть из салона а уже потом кувалдой?
Да, вот ту гайку, что на фото ниже я прицепил. Мне кажется, надо сначала по-пробовать «храповичек» покрутить (снизу вверх), а если не поможет — тогда снять накладку и отпустить гайку тросиков.
ок так и сделаем
Да, вот ту гайку, что на фото ниже я прицепил. Мне кажется, надо сначала по-пробовать «храповичек» покрутить (снизу вверх), а если не поможет — тогда снять накладку и отпустить гайку тросиков.
У ОД при гарантийной замене задних тормозных цилиндров так и делали. Только я сначала не понял чего мастер там в отверстии отверткой ковырял.
oleg1971vorkuta
Как можно развести механизм, без снятия барабана?
Твою ж мать… А не пробовал кувалдой бить через проставку деревянную хотя бы? Понял бы такой способ сьема для левого клиента, там бабло и пофиг, но себе…
Спрошу без злобы. Автор ездит на машине или только «улучшает» и ремонтирует?
Николай, Олег активно эксплуатирует свой Дастер. Он далеко не новый уже, как и большинство «дорестайлов» и требует периодических ремонтов и профилактик. И делиться тем, как сам сделал. Не вижу ничего «неправильного». А барабаны всем рекомендую в первый год скинуть, почистить посадочное, смазать. Тогда всегда «от руки» будут сниматься. И не понадобиться так их срывать. В сервисе, кстати, тоже так же снимают. Говорят : будем стучать.
Спрошу без злобы. Автор ездит на машине или только «улучшает» и ремонтирует?
Ага, просто стоит .
Бывает, что при снятии барабанов колодка сползает с поршня цилиндра и протыкает насквозь защитный пыльник у цилиндра.А еще у меня такое было, что с левой стороны передняя колодка спрыгнула с поршня, порвала пыльник, а задняя колодка надавила на поршень и с другой стороны побежала тормознуха.
Усиливаемся

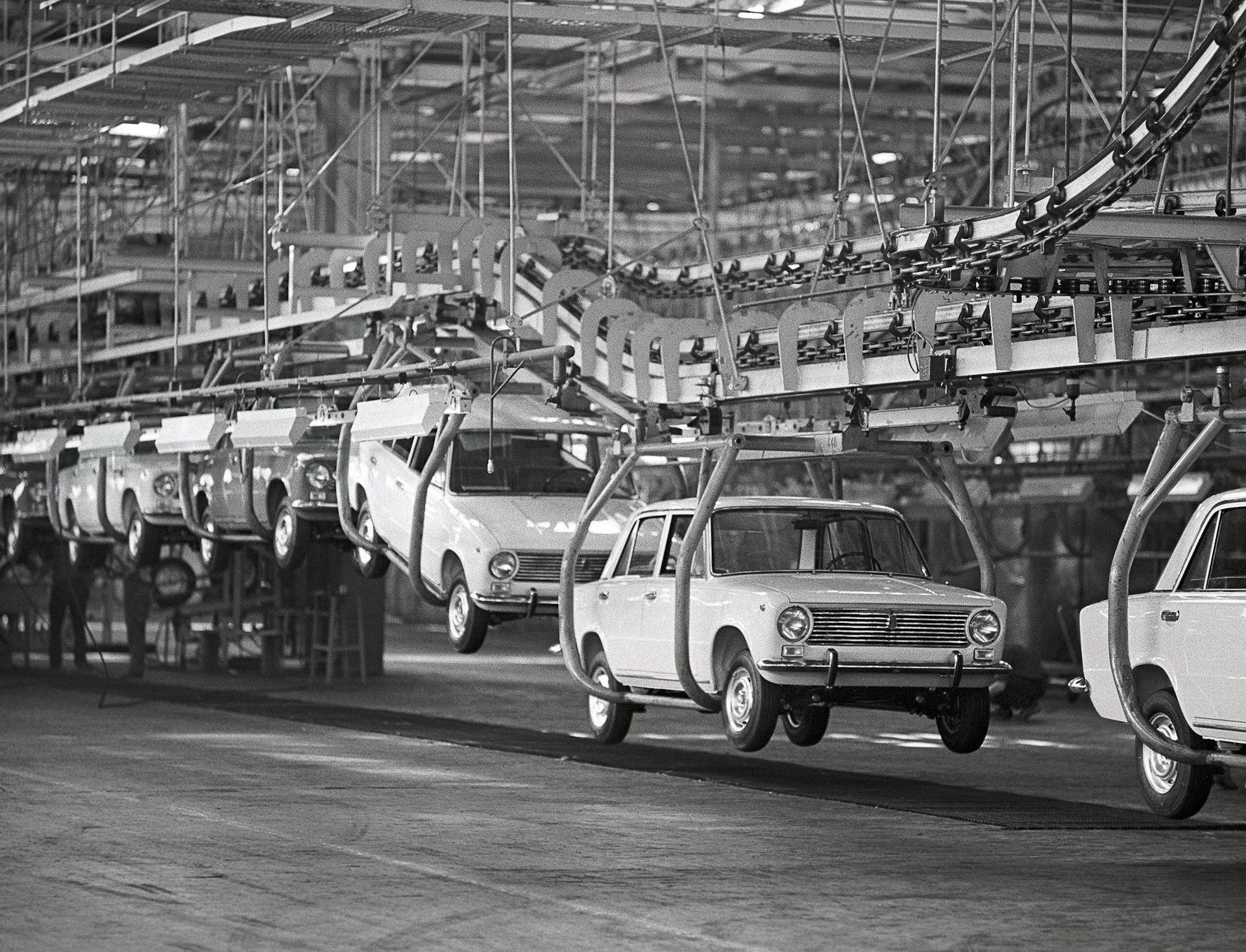

Как вы знаете, многие технологии приходили в Страну Советов только после покупки этих самых технологий у зарубежных стран. Дисковые тормоза не стали исключением, но тогда их купили вместе с автомобилем. Конечно, этим «иностранцем» стал сборочный цех автомобиля ВАЗ-2101, в который превратили старый-добрый Fiat 124. Кстати, этот товарищ имел дисковые тормоза на обеих своих осях. Помимо прочего, тормоза были двухконтурными как у более серьёзных конкурентов на европейском рынке.

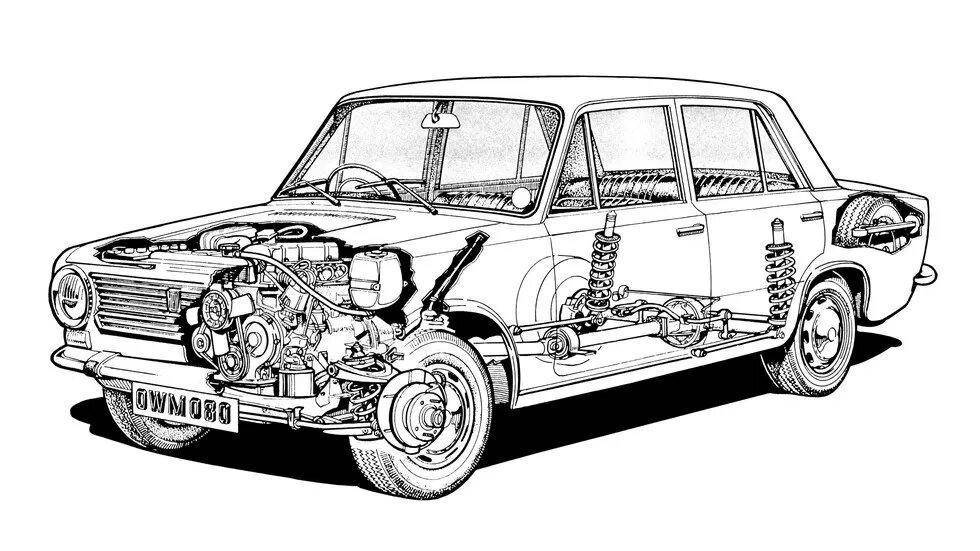

Однако когда автомобиль русифицировали, от дисковых тормозов на задней оси отказались. Это было связано с тем, что в условиях отечественных реалий тормоза быстро забивались грязью и чернозёмом, соответственно, колодки быстро приходили в негодность. Мне кажется, это веский повод для отказа от задних дисковых тормозов. Однако итальянцы не сдавались и выпускали всё новые и новые варианты, раз за разом. Однако и последующие испытания показали, что барабаны удобнее в условиях отечественных дорог.
Именно этот фактор стал причиной появления на автомобиле задних барабанных тормозов. Пусть они уступали дисковым по эффективности торможения, но основной удар принимали на себя передние дисковые тормоза, которые с этим прекрасно справлялись. Единственное, по-прежнему нужно было регулировать зазор между колодками и барабанами.
Кстати, если вы решите осудить инженеров ВАЗа за задние дисковые тормоза, обратите внимание на иномарки тех времён. Для города прекрасно хватало заднего барабана, да и стояночный тормоз заново изобретать не нужно. Одни плюсы, не правда ли?
Одни плюсы, не правда ли?

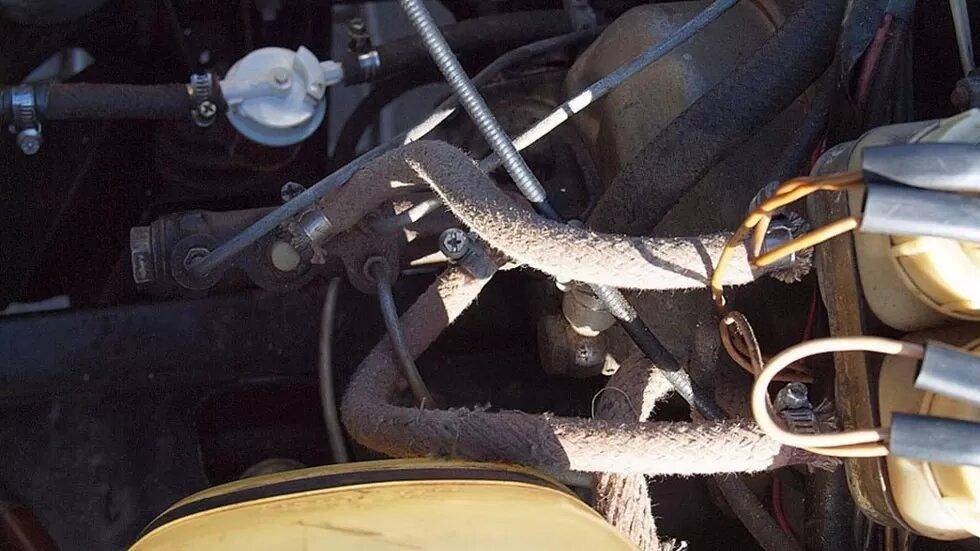

Однако эволюция не стоит на месте и следующей инновацией от ВАЗа стал вакуумный усилитель тормозов, который «выдали» новой «тройке». Теперь педаль тормоза стала существенно «легче». Но и тут не обошлось без сюрпризов.
Во время испытаний выявили чрезмерную эффективность усилителя, который просто неожиданно блокировал колёса при торможении даже по сухому асфальту. Весьма неожиданное «открытие» вынудило инженеров изменить характеристики усилителя. Помимо этого, колодки теперь подводились к задним барабанам автоматически, и регулировка колодок канула в лету.
Кстати, уже в те годы Минавтопром СССР вовсю работал с британскими Girling, лидерами по производству дисковых тормозов не для «простых смертных». Эффективные тормоза были нужны представительским седанам, ради которых это всё и затевалось.

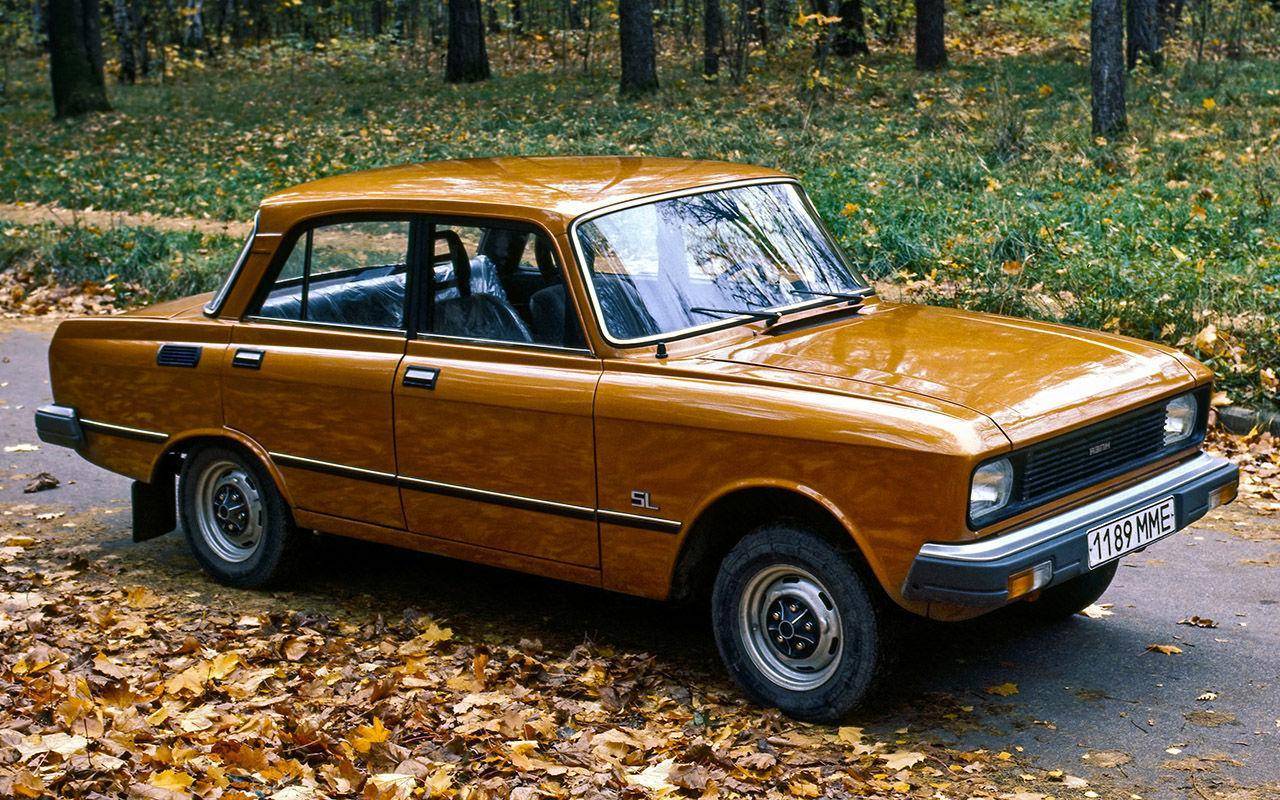

Постепенно второй по величине производитель автомобилей, АЗЛК, сравнялся с вазовскими инженерами в производительности тормозов, ведь новинка завода, АЗЛК 2140, уже обладал передними дисковыми тормозами вкупе с двумя контурами привода тормозов. Вакуумный усилитель «Москвич» получил их от Girling, вместе с системой контроля уровня тормозной жидкости. И только «Волга» с «Запорожцем» стояли в сторонке, уныло притормаживая своими четырьмя барабанами, внушая своим владельцем понимание о неэффективности тормозных механизмов. Впрочем, эффективность им и не нужна была, ведь динамика разгона была удручающей.
Ручной тормоз (ручник) регулировка и замена тросов
На Рено Дастер / Каптур и Ниссан Террано установлен 1 трос на каждое заднее колесо. Тросы одинаковые, т.к. левый = правому, взаимозаменяемы и поставляются под одним артикулом. Таким образом для замены тросов на задних колесах необходимо приобрести 2шт.
Трос ручного тормоза Duster, Terrano ( 4×4 ) на одно колесо BOSCH (аналог 364003676R)
Как регулируется стояночный тормоз Рено Дастер?
Чаще всего регулировка стояночного тормоза требуется после ремонтных работ (например, если производилась замена автомобильных тросов).
Прежде, чем начать регулировку, нужно демонтировать декоративную пластиковую панель, находящуюся в салоне авто между передними сидениями (иногда достаточно снять лишь верхнюю накладку на панели). Следующий шаг – вывесить задок автомобиля.
Затем нужно нажать на педаль несколько раз и зажать ее. Рычаг ручного тормоза поднимается вверх. Оптимальное количество щелчков для хода рычага – 6-8. Регулировка щелчков производится при помощи гайки: торс натягивается при вращении по часовой стрелке. Когда гайка крутится против часовой стрелки – ослабевает.
Для вращения гайки, которая находится возле стояночного тормоза, желательно использовать ключ на 10 – наиболее удобный размер.
Как проверить правильность регулировки?
В результате, когда рычаг опущен, задние колеса должны вращаться. Если же рычаг поднят, то машина не должна спускаться с уклона в 23 градуса включительно. Именно после этих двух проверок можно сказать, что стояночный тормоз отрегулирован верно.
Рено Дастер замена тросов стояночного тормоза
Тросы стояночного тормоза меняем в случае их обрыва, вытягивания или заедания внутри оболочек (задние тросы), когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в неподвижном состоянии на уклоне – до 23 % включительно.
Работу проводим на смотровой канаве или эстакаде.Работу по замене заднего троса показываем на примере левого троса, правый заменяем аналогично.Снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола).Для ослабления натяжения тросов приподнимаем рычаг стояночного тормоза и ключом «на 10» почти полностью отворачиваем регулировочную гайку привода на резьбовом наконечнике переднего троса (см.Регулировка привода стояночного тормоза).Опускаем рычаг стояночного тормоза.Снимаем колодки тормозного механизма заднего колеса (см. Замена колодок тормозных механизмов задних колес).Пассатижами вытягиваем передний наконечник троса в салон автомобиля и, поворачивая уравнитель…
…выводим трос из прорези уравнителя.
Сжав пассатижами лепестки фиксатора заднего наконечника оболочки троса…
…выводим наконечник из отверстия в щите тормозного механизма… …и из металлического держателя на рычаге задней подвески.
Вынимаем трос из двух пластмассовых держателей на топливном баке…
…и пластмассового держателя на днище кузова.В салоне автомобиля …
…пассатижами сжимаем лепестки фиксатора переднего наконечника оболочки троса и выталкиваем наконечник из отверстия в днище.Эту операцию выполнить нелегко, так как приходится работать в тесном пространстве ниши днища.Но учитывая, что трос мы снимаем для замены, можно просто сломать пластмассовые лепестки фиксатора.
Выводим трос из отверстия в днище кузова.Аналогично снимаем правый трос стояночного тормоза.Устанавливаем задние тросы стояночного тормоза в обратной последовательности.Для замены переднего троса стояночного тормоза снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола ) и ослабляем натяжение тросов, отвернув регулировочную гайку привода на резьбовом наконечнике переднего троса.
Ножом аккуратно разрезаем ковровое покрытие пола за рычагом стояночного тормоза.Отсоединяем передние наконечники задних тросов от уравнителя (см. выше).Отогнув разрезанные части коврового покрытия…
…головкой «на 13» отворачиваем две гайки крепления рычага к полу.
Приподняв рычаг стояночного тормоза, отсоединяем колодку проводов от выключателя сигнализатора и снимаем рычаг.
Отведя заглушку облицовки рычага, ключом «на 10» полностью отворачиваем регулировочную гайку на резьбовом наконечнике переднего троса.
Вынимаем передний трос из отверстия рычага.Поддев отверткой, поочередно снимаем с уравнителя пластмассовые фиксаторы…
…наконечника переднего троса…
…и наконечников задних тросов.Вынимаем передний трос из уравнителя.Устанавливаем передний трос стояночного тормоза в обратной последовательности.После замены тросов или рычага необходимо провести регулировку привода стояночного тормоза (см. Регулировка привода стояночного тормоза).
Категории товаров, которые вам могут быть интересны на основании статьи «Ручной тормоз»:
