Замена задних пружин Рено Логан своими руками: видео инструкция, установка вставок

Работы перед ремонтом: площадка и инструменты

Особенности подвески логан

У Renault Logan первого поколения (2005–2009, в кузове универсал — Логан МСВ с 2006 года), рестайлинговой версии (2008–2021, МСВ — 2021–2021 года), а также второго поколения (с 2021 года по настоящее время), у агрегатов с объёмом 1.4 л и 1.6 л, подвеска имеет одинаковую конструкцию, но пружины амортизаторов на каждой модификации двигателя устанавливаются разные.

Передняя подвеска у всех поколений и версий выполнена по типу МакФерсон — независимая, имеет в конструкции поперечные рычаги треугольной формы и стабилизатор устойчивости (закреплён на подрамнике).

Все модели Логан, выпускаемые после 2009–2021 годов, получили изменение в конструкции передней подвески — из неё исключили стабилизатор поперечной устойчивости, компенсировав установкой более жёстких пружин.

Задняя подвеска является полунезависимой пружинной и имеет упругую балку, а также телескопические газонаполненные амортизаторы двухстороннего типа действия. Каждая пружина с обоих краёв оснащена резиновой прокладкой, которой она опирается:

• В нижней части — на кронштейн рычага;
• В верхней — на опору, приваренную к ланжерону кузова.

Эксплуатационный срок каждого амортизатора подвески при аккуратной езде составляет до 100 тысяч км пробега, а у пружин он может быть и больше — около 200 тысяч км. Но, в условиях современных отечественных дорог и особенностей вождения, срок замены может быть самым разным.

На что поменять задние амортизаторы logan 2

Приветствую всех. Мне очень понравилась морда от 1 Logan с амортизаторами Monroe после установки оригинальной конфигурации. Едет очень плавно и рулится очень хорошо. Пока все хорошо. решил двигаться дальше с Monroe от Zeckert. купил 23991 амортизаторов Monroe от 1 Logan.

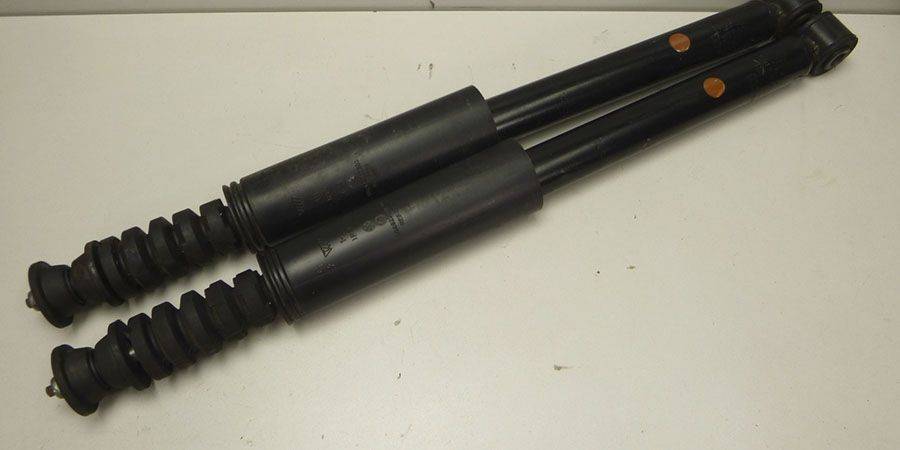

У меня есть многолетние задние амортизаторы Zeckert от Logan, о которых я не знаю. Несмотря на длительные путешествия, они не дали никакой экономии при прохождении выбоин. Я снял их, и ничего не изменилось. На них уже намотано 75000 км. Я погасил их долг в этом году.

Дополнительно были сняты передние бамперы Ваз (Ларгус). Изначально это был номер 8200216824. Почему качество и цена оказались выше, чем в других местах? Я их одевал несколько раз, и они довольно мягкие. Стоимость тоже за один. Только они почему-то разного цвета. В прошлый раз они были все синие.

Нет ничего, кроме цвета. Давайте сделаем замену.

Сначала поднимаем автомобиль домкратом. Чтобы балка не упала на пружину, подставьте под нее второй домкрат.

Далее, для снятия нижнего болта, удерживающего амортизатор снизу, необходимо использовать гаечный ключ на 18.

Затем амортизатор разрушается, и мы извлекаем его из автомобиля. При установке на новый автомобиль сверху вставляем болт в нижнее отверстие. Вы можете надежно затянуть гайку по мере расширения амортизатора.

Тот, кто хочет заменить задние амортизаторы на Renault Logan 2, может сделать это, не испытывая никаких проблем с установкой. Они служат немного дольше, чем стандартные амортизаторы 2 Logan, но не причиняют боли при работе и установке. Я установил Zeckert от 1 Logan с пробегом 15000 км.

Источник

Выбираем амортизаторы: оригинальные детали и качественные аналоги

Подбор запчастей всегда доставляет неудобства владельцу транспортного средства. Ряд вопросов, который возникает в процессе замены, заставит призадуматься даже самого бывалого водителя: оригинал или китайский аналог, выбрать дешевый вариант или потратиться, взять новые запчасти или «живые» б/у детали? Как видите, даже в такой, казалось-бы, простой ситуации, как замена задних амортизаторов на Renault Logan, могут возникнуть нюансы.

Благо, задние амортизаторы не имеют разделения на правый и левый, что хоть сколько-то упрощает процесс покупки. Во втором поколении этого популярного автомобиля пропал набор «плохие дороги». Все сводится к одному-единственному вопросу: брать амортизаторы для универсала или седана? В первом случае нужно выбрать удлиненные детали, тогда как во втором с большим ходом штока. Ниже приведем артикулы для основных оригинальных деталей под Renault Logan:

• 562106313R (красный маркер), 562103901R (желтый маркер) – детали с ходом штока в 24-24,5 см. Стоимость колеблется в пределах от 2000 до 2600 рублей.
• 8200953294 (газ), 8200742812 (масло) – запчасти с ходом штока в 24 см, стоимость деталей не превышает 2400 рублей.

Если вы считаете, что аналоги амортизаторов – не менее качественные и надежные детали, чем оригинальные запчасти, тогда эта часть статьи для вас. Мы подобрали ряд деталей, которые зарекомендовали себя на рынке как надежные и долговечные запчасти:

• 19122472 – амортизаторы марки Bilstein. Находятся в ценовом диапазоне от 2000 до 2200 рублей и отличаются повышенной износостойкостью.
• 315530 – детали от производителя Sacsh. Не менее качественные, но более дешевые запчасти. Цена варьируется от 1900 до 2100 рублей.
• 343418 – продукт компании Kayaba. Наиболее дешевые детали из нашего рекомендательного перечня. Подойдут для автомобилей как первого, так и второго поколения.

Плавно мы подошли к вопросу того, какие задние амортизаторы поставит на Рено Логан? Оригинальные или их заменители? Безусловно, если вы аккуратный водитель, при этом подавляющее большинство времени проводите в пределах города, то настоятельно рекомендуем подобрать именно «родную» деталь. Если же планируете сэкономить на замене данного элемента подвески, тогда подойдет и китайский Каяба. Без греха можно сказать, что вполне качественный вариант за вполне вменяемые деньги. Как показывает практика, продукт компании Kayaba – наиболее ходовой среди владельцев Рено Логан 2 поколения.

Функции пружин и их разновидности

Пружины участвуют в обеспечении упругости подвески и не дают кузову просесть, поддерживая его на необходимом уровне от поверхности, обеспечивают хорошую манёвренность и управляемость, способствуют комфортной езде.

Основная характеристика пружины — способность оказывать сопротивление сжатию. Для её изготовления применяют специальную торсионную сталь, которая отличается стремлением вернуться в исходное положение после деформации. Основные функции:

• Способность выдерживать вес автомобиля;
• Снижение вибраций, вызванных ударами и неровностями дороги;
• Обеспечение сцепления шин с покрытием;
• Сохранение параметра дорожного просвета.

На Рено Логан, в зависимости от года выпуска и комплектации авто, желательно устанавливать оригинальные пружины, оптимально подходящие по параметрам к подвеске. Обычно стоимость оригинала — не самая дешёвая, а цена на аналоги хоть и ниже, но не гарантирует указанных производителем свойств подвески.

Главный параметр любой пружины — жёсткость, которая зависит от следующих характеристик:

• Диаметр прута. Чем больше этот показатель, тем выше жёсткость;
• Внешний диаметр. Обратно пропорциональная зависимость;
• Число витков. Жёсткость уменьшается с увеличением количества витков;
• Форма. Бывает цилиндрической, конической, бочкообразной и комбинированной.

Также пружины различаются по функциональности:

• Стандартные. Применяются в обычных городских автомобилях, при выходе из строя на место старых следует поставить аналогичные;
• Усиленные пружины отличает повышенный уровень жёсткости: для их производства используют прут большего диаметра. Их ставят, когда автомобиль часто подвергается повышенным нагрузкам;
• Повышающие. Делают транспорт выше и могут увеличивать клиренс;
• Понижающие. Позволяют занизить центр тяжести, за счёт чего вождение станет динамичнее, и улучшится управляемость;
• Пружины с жёсткостью переменного типа. Универсальны и обеспечивают плавность езды в любых условиях дороги.

Маркировка пружин по цвету отличается у разных производителей:

• Класс А: жёлтый, белый, коричневый и оранжевый;
• Класс В: зелёный, синий, голубой, чёрный.

Когда возникла необходимость поменять пружины, следует помнить, что заменить их можно только парами: установка одного нового элемента может нарушить эффективную работоспособность подвески и спровоцировать необратимые изменения. Прежде чем купить новый элемент, следует убедиться, что он разрешён к использованию производителем. Для этого стоит узнать артикул, а лучше всего — подобрать каталожный номер, предлагаемый в мануале.

Рено Логан 2021 года и ранних версий может быть затюнинговано под спортивный тип подвески. Это достигается установкой более коротких пружин, за счёт чего получается занизить дорожный просвет. Подобный вариант не подходит, если автомобиль постоянно эксплуатируется в режиме повышенных нагрузок.

Среди производителей предпочтение лучше отдавать оригинальным пружинам Renault. Пользуются популярностью марки Asam, Lesjofors, Fobos. Отечественные детали от Фобос обойдутся значительно дешевле импортных аналогов, но могут возникать трудности с их установкой и проведением дополнительных мероприятий по настройке высоты кузова.

Как установить вставки

Для повышения жёсткости и увеличения клиренса многие автовладельцы предпочитают устанавливать на Рено Логан вставки под пружины, которые предотвратят проседание авто на дорогах. Их изготавливают из плотного материала, способного выдержать повышенные нагрузки. Разновидностей проставок под пружины бывает несколько:

• Межвитковая вставка — отличается простотой установки и универсальностью, но не позволяет увеличить клиренс, а только делает авто более жёстким и повышает его способность выдерживать нагрузки;
• Проставка под пружину (обычная или регулируемая). Требует более сложного проведения работ, но позволяет увеличить клиренс. Однако установка этого элемента нецелесообразна при изношенности пружин.

Как установить вставки

Для повышения жёсткости и увеличения клиренса многие автовладельцы предпочитают устанавливать на Рено Логан вставки под пружины, которые предотвратят проседание авто на дорогах. Их изготавливают из плотного материала, способного выдержать повышенные нагрузки. Разновидностей проставок под пружины бывает несколько:

• Межвитковая вставка — отличается простотой установки и универсальностью, но не позволяет увеличить клиренс, а только делает авто более жёстким и повышает его способность выдерживать нагрузки;
• Проставка под пружину (обычная или регулируемая). Требует более сложного проведения работ, но позволяет увеличить клиренс. Однако установка этого элемента нецелесообразна при изношенности пружин.

Снятие амортизатора задней подвески Renault Logan, Sandero

Амортизатор снимаем при потере им рабочих свойств, разрушении или сильном износе сайлент-блока нижнего крепления, выходе из строя резиновых подушек верхнего крепления, чехла или буфера хода сжатия амортизатора.

Чтобы рабочие характеристики левого и правого амортизаторов не различались, заменять следует оба амортизатора.

Работу выполняем на ровной горизонтальной площадке или смотровой канаве.

Во избежание повреждения шлангов тормозных механизмов задних колес не снимайте одновременно два амортизатора при вывешенной задней части автомобиля. Работа показана на левом амортизаторе, правый снимается аналогично.

Открыв крышку багажника (автомобиль Logan)…

…приподнимаем обивку колесной арки. Открыв дверь багажного отделения (автомобили Сандеро и Сандеро Степвей)…

…снимаем боковую обивку.

Ключом «на 16» отворачиваем гайку верхнего крепления амортизатора, удерживая шток амортизатора от проворачивания специальным ключом «на 6» (можно использовать ключ для верхнего крепления передних амортизаторов автомобилей «Жигули»).

Снимаем опорную шайбу…

…и верхнюю резиновую подушку крепления штока.

Снизу автомобиля накидным ключом или головкой «на 18» отворачиваем болт нижнего крепления амортизатора к рычагу балки… …и снимаем амортизатор в сборе с нижней резиновой подушкой и распорной втулкой, нижней опорной шайбой, буфером хода сжатия и защитным чехлом.

Неисправные детали заменяем новыми.

Перед установкой амортизатора надеваем на его шток вышеперечисленные детали.

Вводим верхний конец амортизатора в отверстие кузова и наживляем болт нижнего крепления амортизатора. Надеваем на шток амортизатора верхнюю резиновую подушку и опорную шайбу, наживляем и затягиваем гайку крепления штока.

Болт нижнего крепления амортизатора окончательно затягиваем предписанным моментом в положении “автомобиль на колесах”.

Видео по теме “Снятие амортизатора задней подвески Рено Логан, Сандеро”

Замена задних амортизаторов на Рено Логан

Рено Логан стук задней подвески.

RENAULT Logan I, RENAULT Sandero I – REAR – Задние амортизаторы KYB установка

Признаки выхода из строя пружин подвески

О необходимости диагностики пружин подвесок Renault Logan 1 могут сигнализировать такие проявления:

• Большее проседание какой-либо из сторон, даже когда машина не загружена. Сравнивают положение деталей одной и той же оси. «Завал» машины на бок говорит о проседании или переломе элемента ходовой на этой стороне.
• На неровной поверхности и даже на незначительных кочках и ямках слышно металлическое лязганье. Причиной появления звука может быть как лопнувший пружинный элемент, так и неисправности рулевой рейки или шаровой, однако часто лязг появляется именно из-за лопнувшего или надломленного витка.
• Даже в незначительно нагруженном состоянии Логан низко садится. Особенно, если раньше низкой посадки при загрузке не отмечалось. Чаще всего проблему наблюдают у задних пружин, в результате чего колеса чиркают о подкрылки, а брызговики соприкасаются с дорогой. Опасность ситуации заключается в повышенной нагрузке на покрышки.
• Логан 1 сильно трясет и ощущается вибрация даже во время езды по ровному покрытию. С набором скорости автомобиль трясет сильнее. Это связано с полным переломом пружинных элементов.
• Ход Logan 1 теряет плавность. Не заметить этот признак нельзя, поскольку после поломки подвески автомобиль подбрасывает на кочках, а в выбоины он ныряет.
• Высокий уровень крена даже при плавном снижении скорости.

Если вы заметили хотя бы один из указанных проявлений у Логана, рекомендуется комплексно продиагностировать всю подвеску и сами пружинные элементы, даже если проседание замечено только на одной стороне.

Это интересно: Замена сальника привода правого колеса Renault Sandero

Нагрев и последующее охлаждение для ремонта

Горячий металл — пластичный и податливый, но для устранения помятостей соблюдают некоторые нюансы. Итак, как убирают вмятины на двери автомобиля своими руками посредством нагрева по шагам:

1. Фишка нагрева вогнутой поверхности в том, что после нагревания ее срочно охлаждают. При охлаждении железо дает усадку, напряжение металла снижается, и помятость выпрямляется со своеобразным звуком.
2. Нагрев подходит для неглубоких дефектов с большой площадью. Помятое место разогревают строительным феном или надолго оставляют авто под палящим солнцем. Для быстрого охлаждения используют сухой лед либо баллончик Dust off для обдува пыли с компьютера.
3. Перед нагреванием вмятину и территорию вокруг нее моют мыльной водой — чистая поверхность быстрее нагреется.
4. Разогревать металл нужно так, чтобы в центре вогнутости металл был горячим, а по краям — холодным. При охлаждении всей вмятины метод не сработает.
5. Способ с нагреванием применим только к дефектам на металле, на пластике он не работает.
6. Если с первого раза железо не стало на место, следует повторить нагрев-охлаждение еще раз.

Какой потребуется инструмент

Замена пружин подвески renault по цене от 600 рублей в москве, замена пружин подвески автомобиля рено на авторешение.ру

 ул. Балтийская, 11Сокол

 улица Академика Королёва, 8к3ВДНХ

 Дубининская улица, 76Серпуховская

 микрорайон Северное Чертаново, 5, корп. Д, стр. 7Чертановская

 Привольная улица, 70к1Котельники

 проспект Вернадского, 12ДУниверситет

 Крылатская улица, 30с3Крылатское

 Кутузовский проспект, 36с15Кутузовская

§

 Новохохловская улица, 14Новохохловская

 4-й Рощинский проезд, 20с11Тульская

 г. Москва, Новоясеневский проспект, дом 8с2Теплый стан

 МКАД, 32-й километр, вл15Аннино

 г. Москва, Проспект Андропова 22Коломенская

 Нагорное шоссе, 2к7

 Беломорская улица, 40с2Речной вокзал

 Лобненская улица, 4АСелигерская

 Кучинское шоссе, вл8

 г. Москва, ул. Лобачевского, 114

§

Когда менять

Выбираем амортизаторы: оригинальные детали и качественные аналоги

Владелец автомобиля испытывает неудобства при подборе запчастей. Простые вопросы, возникающие при замене деталей, включают: оригинал или китайский аналог?

К счастью, в передних амортизаторах нет разделения на правый и левый. «Плохие дороги» исчезли в новом поколении этого автомобиля. Все сводится к следующему: купить амортизаторы для седана или универсала?

• 562106313R (красный маркер), 562103901R (желтый маркер) — изделия с ходом стебля 24-24,5 см. Стоимость варьируется от 2 000 до 2 600 рублей.
• 8200953294 (газ), 8200742812 (масло) — детали с ходом поршня 24 см, цена деталей не превышает 2400 руб.

Этот раздел статьи для вас, если вы считаете, что копии амортизаторов так же надежны и долговечны, как и оригиналы. Мы выбрали ряд компонентов, которые продемонстрировали свою надежность и прочность на рынке:

• 19122472 — Амортизаторы Bilstein. Они находятся в ценовом диапазоне от 2 000 до 2 200 рублей и обладают повышенной износостойкостью.
• 315530 — Запчасти от производителя Sacsh. Столь же высокое качество, но более дешевые детали. Цена варьируется от 1 900 до 2 100 рублей.
• 343418 — продукт компании Kayaba. Самые дешевые детали в нашем списке рекомендаций. Подходит для автомобилей первого и второго поколения.

Плавно подошел к вопросу о задних амортизаторах Renault Logan. Оригиналы или их заменители Конечно, настоятельно рекомендуется изучить именно «родную» деталь, если вы аккуратный водитель и большую часть времени проводите в городах.

Лучшим вариантом для бюджетной замены этого компонента подвески является китайская Kayaba. Можно сделать вывод, что это достойный выбор в отношении цены. В Renault Logan второго поколения Kayaba — самая ходовая модель.

Замена и диагностика опорного подшипника

Выбор запчастей

Ремонт проржавевших мест и пробоин

• Удалите краску с поврежденного места и с окружающего металла на расстоянии примерно 2,5 см, воспользовавшись для этого наждачной бумагой, металлической щеткой или насадкой для дрели. После удаления краски вы сможете оценить степень повреждения коррозией и решить, следует ли заменять всю деталь или ремонтировать повреждение.

Снимите все декоративные накладки в области поврежденного места. Затем, с помощью ножниц по металлу или полотна ножовки вырежьте кусок металла, поврежденный коррозией. Загните края отверстия внутрь, чтобы создать некоторую опору для шпаклевочной пасты.

• Пройдитесь щеткой по поврежденному месту, чтобы удалить порошок ржавчины с оставшегося металла. Обработайте поврежденное место ингибитором ржавчины. Если обратная сторона поврежденного места доступна, обработайте также и ее.

• Прежде чем наносить шпатлевку, нужно заделать отверстие. Это можно сделать с помощью цинковой сетки, алюминиевой ленты или полиуретановой пены.

• Цинковая сетка является наилучшим материалом для заделывания больших отверстий. Отрежьте кусок подходящего размера, затем разместите в отверстии, чтобы края были поверх окружающего металла кузова. Сетку можно закрепить на месте несколькими комочками шпатлевки, расположив их по периметру.

• Алюминиевую ленту можно применять для небольших или очень узких отверстий. Отмотайте от мотка кусок нужного размера и приклейте поверх отверстия, положив второй кусок, прикрывая первый, если ширина недостаточна. Придавите края ленты ручкой отвертки, чтобы она хорошо прилегла к металлическому основанию.

• Полиуретановую пену хорошо использовать для отверстий, расположенных в местах кузова со сложной конфигурацией. Процедура приготовления пены выглядит следующим образом: смешайте равные количества жидкости из обеих банок, входящих в комплект, в одном сосуде.

Подождите, когда масса начнет загустевать и вылейте ее на отверстие, подложив картонку. Когда полиуретан начнет расширяться, он будет выступать из всех незакрытых отверстий. После полного его застывания обрежьте излишки с помощью ножовочного полотна.

Замена сайлентблоков на Renault Logan фото и видео процесса

Снятие передней амортизаторной стойки рено логан и её разборка

Снимаем амортизаторную стойку для замены ее элементов. Разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника верхней опоры, пружины, буфера хода сжатия или амортизатора.В подкапотном пространстве…

…z-образным ключом «на 21» ослабляем затяжку гайки верхнего крепления амортизаторной стойки, удерживая шток амортизатора от проворачивания шестигранником «на 6».Снимаем колесо и надежно фиксируем автомобиль на подставке заводского изготовления.На автомобиле с АБС…

…накидным ключом «на 10» отворачиваем болт крепления держателя жгута проводов датчика скорости.Отводим держатель с жгутом проводов от стойки. Перед снятием стойки необходимо отделить ее от поворотного кулака. Для этого нужно извлечь болты, крепящие стойку к кулаку. Выходу нижнего болта мешает наконечник шланга тормозного механизма колеса.

Накидным ключом «на 13» отворачиваем верхний болт крепления суппорта к направляющему пальцу, удерживая палец от проворачивания ключом «на 17».Затем поворачиваем суппорт относительно нижнего направляющего пальца вперед настолько, чтобы потом можно было вынуть нижний болт крепления стойки к поворотному кулаку.

Головкой «на 18» отворачиваем гайку болта верхнего крепления стойки к поворотному кулаку, удерживая болт ключом того же размера.Аналогично отворачиваем гайку болта нижнего крепления стойки. Вынимаем болты или выбиваем их выколоткой из мягкого металла.

Выводим поворотный кулак из проушины кронштейна стойки.Удерживая стойку от падения, окончательно отворачиваем гайку ее верхнего крепления.

Снимаем амортизаторную стойку

Снимаем резинометаллическую опорную шайбу верхнего крепления амортизаторной стойки.Для разборки стойки устанавливаем две стяжки пружин диаметрально противоположно друг другу, так чтобы они зацепляли четыре витка пружины.

Равномерно вращая винты стяжек, сжимаем пружину.

При работе со сжатой пружиной следует соблюдать осторожность. После того как пружина перестанет давить на опорные чашки…. …накидным ключом «на 27» отворачиваем гайку крепления верхней опоры, удерживая шток от проворачивания шестигранником «на 6»

…накидным ключом «на 27» отворачиваем гайку крепления верхней опоры, удерживая шток от проворачивания шестигранником «на 6»

…накидным ключом «на 27» отворачиваем гайку крепления верхней опоры, удерживая шток от проворачивания шестигранником «на 6».

Снимаем опору стойки…

…подшипник верхней опоры…

…и верхнюю чашку пружины.Снимаем пружину со стяжками…

…буфер хода сжатия с защитным чехлом.Собираем и устанавливаем стойку в обратной последовательности.Пружину устанавливаем так…

…чтобы ее нижний виток упирался в выступ нижней чашки пружины……а верхний виток упирался в подштамповку верхней чашки пружины.Гайку крепления верхней опоры стойки и гайки болтов крепления стойки к поворотному кулаку затягиваем предписанным моментом. Гайку крепления стойки к кузову окончательно затягиваем предписанным моментом в положении «автомобиль на колесах».

Замена задней пружины renault logan / рено логан

ЗамечаниеПружины заменяются только парами!

1-й вариант

1. Установите автомобиль на подъемник.

2. Снимите задние колеса.

3. Установите домкрат в точке 2 (рис. 5.21).

Пометьте расположение пружины перед снятием. Открутите болт 1 крепления амортизатора. Снимите домкрат.

Рис . 5.21.

4. Снимите пружину 3 и ее нижнюю опору (рис. 5.22).

Рис . 5.22.

5. Установка проводится в порядке, обратном снятию.

2-й вариант

Отворачиваем болт нижнего крепления амортизатора к рычагу балки задней подвески.

Поддомкрачиваем заднюю часть автомобиля и фиксируем её на подставках.

Сжав двумя стяжками витки пружины, снимаем её.

Снять пружину можно также без применения стяжек. При этом, возможно, потребуется помощник.Вставляем в отверстие рычага балки отрезок трубы или подобный подходящий инструмент.

Тянем трубу вниз, отжимая рычаг балки, и вынимаем пружину.

Снимаем нижнюю и верхнюю прокладки пружины. Верхняя прокладка пружины обычно прилипает к кузову.Если прокладки сильно деформированны, или порваны, их нужно заменить..

Перед установкой пружины устанавливаем на неё верхнюю прокладку так…

…чтобы конец верхнего витка пружины уперся в уступ прокладки.

Затем, чтобы верхняя прокладка не сдвинулась при установке пружины, прикрепляем её к пружине скотчем или изолентой.Устанавливаем нижнюю прокладку пружины на выступ кронштейна рычага так, чтобы…

…штифт прокладки вошел в отверстие кронштейна (для наглядности показано на снятой балке).

Устанавливаем пружину так, чтобы конец её нижнего витка уперся в уступ прокладки

Отведя рычаг балки вниз, надеваем верхний конец пружины с прокладкой на выступ кронштейна кузова.

Дальнейшую сборку проводим в обратной последовательности.

О пружинах подвески

Самый распространенный вариант упругого элемента подвески — это пружина. Именно пружинные подвески захватили большую часть рынка, причем вполне заслуженно. В производстве пружины обходятся сравнительно недорого, обеспечивается вполне приемлемая долговечность, пружины не нуждаются в техническом обслуживании, в отличие, к примеру, от пакетов рессор, которые время от времени все же необходимо смазывать

И что немаловажно — по нынешним временам им можно придавать прогрессивные характеристики или частично, а то и полностью нейтрализовать ненужные паразитные силы, возникающие в особых типах подвесок. Прогрессивные характеристики можно обеспечить разной толщиной прутка

Зачем? Повышение комфортности. Автомобиль не пересчитывает все стыки и ямки дороги, отрабатывая мелочь тонкими витками, зато, когда понадобится серьезное усилие на высокой скорости или на бездорожье, в ход вступают более толстые витки пружины. Дабы скорректировать прогрессивные характеристики, пружинам зачастую придается бочкообразная или коническая, а не цилиндрическая форма, применяются переменный шаг витков, двойные спирали… За все то время, что стандартная пружина провела на автомобиле, она неустанно дорабатывалась и совершенствовалась.

Иногда пружинам придается сложная форма для нейтрализации вредных нагрузок. Например, в некоторых моделях машин амортизаторы установлены не вертикально, а под углом, что создает дополнительную боковую нагрузку на амортизатор. Дабы тот раньше времени не вышел из строя, в пару ему ставят пружину С-образной формы, нейтрализующую вредные векторы сил. Компания Bilstein называет такой тип упругого элемента «банан».

Некоторые производители заявляют о сроке службы своих пружин в 200 000 км, однако всегда приходится оговариваться: в случае постоянной полной загрузки, плохих дорог, экстремально холодных температур состояние подвески в мелом и в частности пружин необходимо контролировать. Поломка может привести к потере управляемости в самое неподходящее время. Очень опасным моментом для данного упругого элемента является банальная коррозия — она может существенно ослабить пружину и вполне способна спровоцировать поломку. Зная это, производитли серьезно защищают свой продукт: цинковое фосфатироваиие, по сути гальваническая защита, дополнительная окраска специальными сверхпрочными красками, содержащими эпоксидную смолу. Однако от плохих дорог не защищает ничто — каждый пробой может сопровождаться сколами защитного покрытия, далее коррозия и см. выше.

Замена Рычага Передней Подвески Рено Логан Видео

Пошаговая инструкция для полноприводных авто

Замена задних амортизаторов рено сандеро своими руками

Амортизатор снимаем при потере им рабочих свойств, разрушении или сильном износе сайлент-блока нижнего крепления, выходе из строя резиновых подушек верхнего крепления, чехла или буфера хода сжатия амортизатора. Чтобы рабочие характеристики левого и правого амортизаторов не различались, заменять следует оба амортизатора. Работу выполняем на ровной горизонтальной площадке или смотровой канаве.

Во избежание повреждения шлангов тормозных механизмов задних колес не снимайте одновременно два амортизатора при вывешенной задней части автомобиля. Работа показана на левом амортизаторе, правый снимается аналогично. Открыв крышку багажника (автомобиль Logan)…

…приподнимаем обивку колесной арки. Открыв дверь багажного отделения (автомобили Sandero и Sandero Stepway)…

…снимаем боковую обивку.

Ключом «на 16» отворачиваем гайку верхнего крепления амортизатора, удерживая шток амортизатора от проворачивания специальным ключом «на 6» (можно использовать ключ для верхнего крепления передних амортизаторов автомобилей «Жигули»).

Снимаем опорную шайбу…

…и верхнюю резиновую подушку крепления штока.

Снизу автомобиля накидным ключом или головкой «на 18» отворачиваем болт нижнего крепления амортизатора к рычагу балки… …и снимаем амортизатор в сборе с нижней резиновой подушкой и распорной втулкой, нижней опорной шайбой, буфером хода сжатия и защитным чехлом. Неисправные детали заменяем новыми. Перед установкой амортизатора надеваем на его шток вышеперечисленные детали. Вводим верхний конец амортизатора в отверстие кузова и наживляем болт нижнего крепления амортизатора. Надеваем на шток амортизатора верхнюю резиновую подушку и опорную шайбу, наживляем и затягиваем гайку крепления штока. Болт нижнего крепления амортизатора окончательно затягиваем предписанным моментом в положении «автомобиль на колесах».

Источник
