Как заменить и отрегулировать трос сцепления Рено Логан

Методы решения проблемы

Если при движении на авто проваливается педаль сцепления, то способов решения проблемы не так уж много. Рекомендуем ознакомиться со всеми методами, чтобы при соответствующей поломке вы знали, как себя вести.

Замена тросика

Для замены тросика вам потребуется сам трос, а также гаечные ключи и плоскогубцы. Желательно использовать накидной или рожковый ключ, так будет значительно удобнее.

Но если накидного и рожкового ключей у вас не оказалось под рукой, то можно использовать и обычный гаечный:

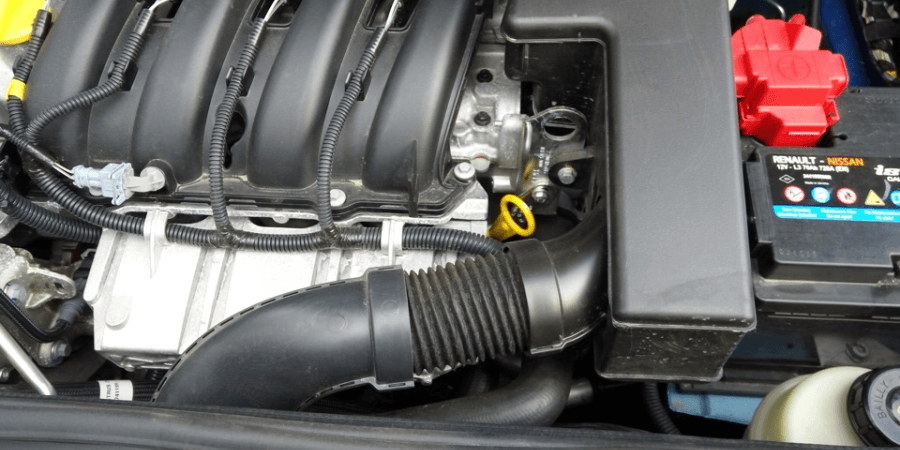

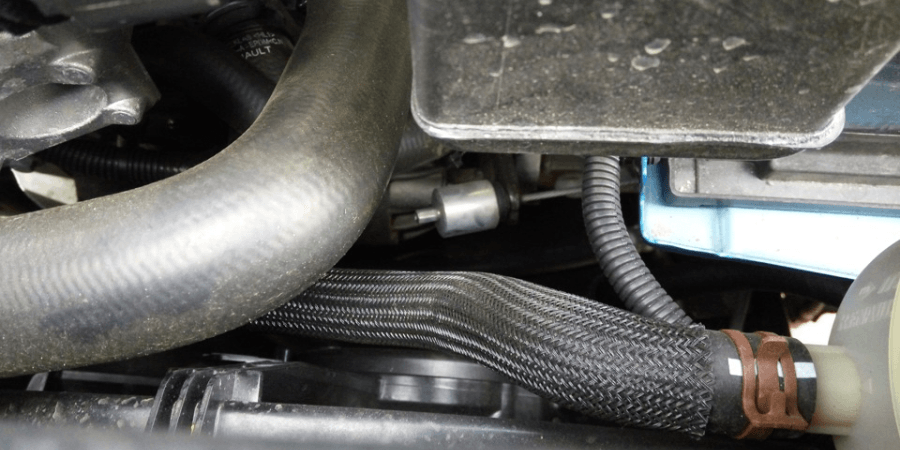

1. Откройте капот вашего авто. В моторном отсеке вам необходимо найти то самое место, куда крепится тросик на наконечнике. Поскольку произошел обрыв, то скорей всего, наконечник остался в месте установки, а сам тросик болтается. Вам необходимо демонтировать наконечник при помощи гаечного ключа.

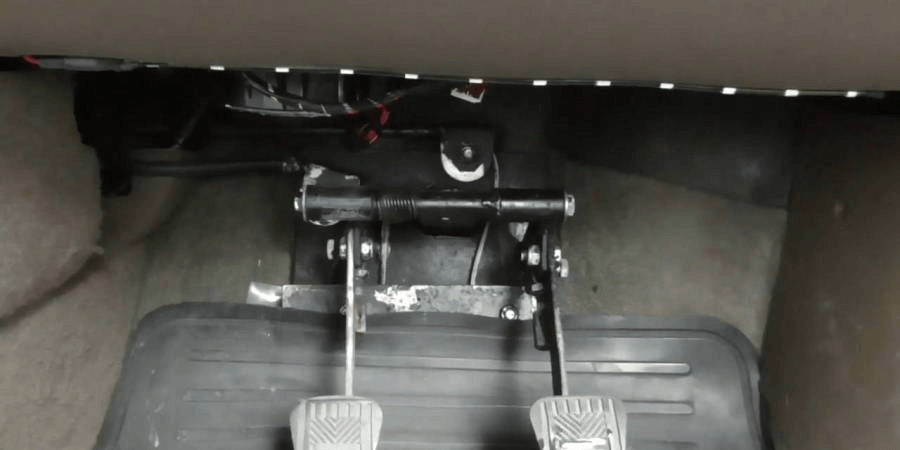

2. Затем залезьте в салон авто и отсоедините трос непосредственно от педали сцепления. Извлеките трос.
3. Возьмите новый тросик и установите его на место старого, вся сборка происходит в обратной последовательности.
4. Вам необходимо замерить свободных код педали, после чего осуществить регулировку установленного элемента. Показатель свободного хода должен составлять не более 3 см, а общего — не более 14.7 см. Ход акселератора регулируется при помощи гаек на наконечнике троса в моторном отсеке.

1. Открутите гайки крепления

2. Извлеките стопорную скобу

3. Отрегулируйте новый трос

Рекомендуем: Как можно уменьшить расход топлива на ВАЗ-2114?

Если лопнула пружинка

В том случае, если лопнула возвратная пружинка, то порядок действий будет другим. Для замены вам потребуется сама пружина, если вы не возите ее с собой, то придется пройтись до ближайшего магазина с запчастями.

Как поменять пружину:

Откройте капот и при помощи гаечного ключа (удобнее использовать накидной) выкрутите гайку троса

Вам необходимо извлечь его.
Осторожно, чтобы остатки старой возвратной пружинки не рассыпались, извлеките их. Соблюдайте при этом все правила безопасности.
Возьмите новую деталь и установите ее на место старой

Это также нужно делать аккуратно, поскольку в этом случае очень легко можно повредить руку или пальцы.
Затем установите на место тросик. Закрутите гайку. После этого отрегулируйте свободный и общий ход педали. Заведите двигатель и попробуйте проехаться.

1. Открутите гайку крепления.

2. Извлеките пружину и замените ее на новую

Как добраться до СТО своим ходом?

Разумеется, для водителя будет лучше, если эта поломка застала его неподалеку от дома, тогда можете считать, что вам повезло. Но если это произошло на дороге, а ближайшая станция техобслуживания не так близко, чтобы можно было дотолкать авто до нее, то это уже проблема. Но из каждой ситуации есть выход, поэтому если педаль сцепления проваливается, доехать до ближайшего СТО все-таки можно и сейчас мы расскажем как.

Для езды на первой передаче — если необходимо восстановить работоспособность педали, то можно проделать следующие действия:

1. Рычаг переключения скоростей коробки передач необходимо выставить из нейтрального положения на первую передачу. Газ при этом нужно сбрасывать.
2. Начните проворачивать ключ в замке зажигания. Когда мотор попытается завестись, поддайте газу, но сделайте это так, чтобы машина не заглохла.
3. Когда автомобиль начнет двигать, не пытайтесь переключить на следующую передачу. Это чревато поломкой КПП, а ее ремонт, уж поверьте, обойдется дороже, чем вызов эвакуатора.

В целом такой же способ позволяет начать движение и на второй скорости.

Но перед тем, как сделать это, ознакомьтесь с некоторыми важными моментами:

1. Когда педаль провалилась, сделайте все возможное, чтобы остановить машину на спуске или на прямой дороге, но чтобы авто не катилось назад.
2. Прогрейте мотор перед тем, как начать двигаться.
3. Перед тем, как начать двигаться, тщательно продумайте весь свой маршрут движения, ведь вам нужно учесть все нюансы. Это и количество перекрестков, светофором, откуда и куда вам поворачивать и так далее. Удобнее будет ехать только по главной дороге, чтобы не пришлось останавливаться для пропускания других авто.
4. Включите световую сигнализацию (аварийку).
5. Избегайте лишних маневров и помните о том, что кроме вас никто не знает об этой проблеме. Лучше лишний раз остановиться и повторить процедуру, чем нажить себе более серьезные проблемы.
6. Если вы не уверены в том, что сможете справиться своими силами с такой задачей, то может есть смысл вызвать эвакуатор или оттянуть авто на СТО на буксире?

Как смазать «вилку»

Снимите бачок с жидкостью ГУРа. Для этого откручиваются винты T20 (2 шт.). Затем бачок откидывают в сторону и закрепляют его проволокой. Если в бачке недостаточный уровень жидкости, то необходима доливка масла в ГУР.

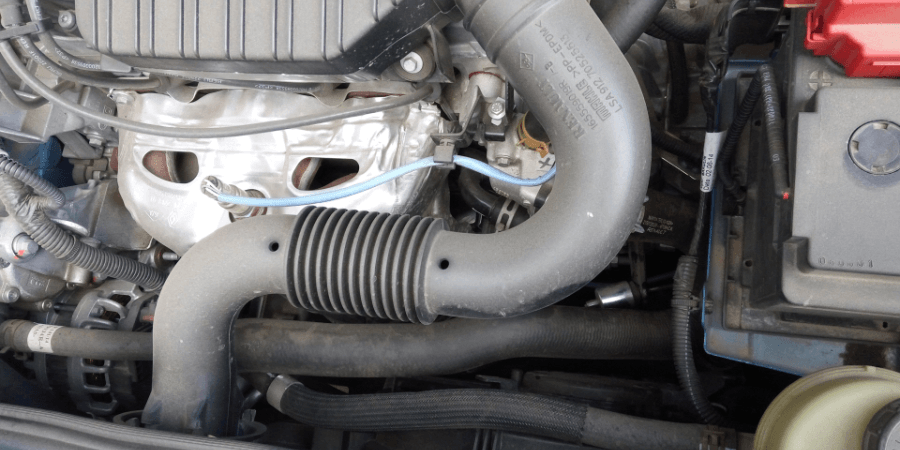

Удаляем лишние элементы

Когда бачка нет, можно подобраться к пыльнику вилки.

Понятно, что тросик сцепления в Рено Логан скрипеть не может. Если скрип есть, «виновата» вилка. Шарнир вилки сцепления закрыт пыльником, который просто сдвигают вверх (см. фото).

После того, как чистка выполнена, наносят защитную смазку. А смазывать надо направляющий стержень (жёлтенький).

Используйте только высокотемпературную смазку, предназначенную для подшипников сцепления.

Чтобы вернуть пыльник на место, его следует «размягчить». Здесь подходят любые составы на основе силикона.

Почему лучше обращаться за помощью в замене сцепления в автосервис DDCAR?

От точности выполнения операций по ремонту узла сцепления зависит реализация мощностных характеристик кроссовера. Поэтому регулировкой привода или заменой агрегата должны заниматься профессионалы. В автосервисе DDCAR мастера с десятилетним опытом выполняют все работы по приемлемой цене с использованием западных технологий.

Качество работ подтверждается гарантией 6 месяцев и положительными отзывами клиентов. Водители, которые впервые обратились в автосервис, получают 10% скидку на услуги. Мы можем оперативно выполнить замену прижимных дисков, подшипников или агрегата, а также все сопутствующие операции.

Как работает полный привод на Рено Дастер: принцип и устройство

С выходом на внутренний рынок автомобилей Рено Дастер он стал очень популярным. Это связано с тем, что за относительно небольшие деньги потребитель получает качественный полноприводный кроссовер. Для многих автолюбителей функция 4х4 необходима, ведь по бездорожью приходится ездить довольно часто. Особенно это касается сельскохозяйственных и лесных земель. Но каков принцип полного привода на Рено Дастер?

Как устроен полноприводный Рено Дастер, описано:

Принцип работы полного привода на Рено Дастер

Если говорить о принципе работы заднего привода, необходимо понимать некоторые технические и конструктивные особенности Рено Дастер. В случае переднего привода весь крутящий момент передается через шарниры на передние колеса. А как тыл?

В этом случае автомобиль оснащен распределительной коробкой, которая перенаправляет крутящий момент на задние колеса. Система была изобретена очень давно, еще в 50-х годах, но принцип остается и по сей день, хотя эти устройства постоянно совершенствуются.

Классическая схема подключаемого полного привода

Его можно включить как водителем, так и с помощью ЭБУ. Давайте рассмотрим все проще и понятнее: двигатель передает крутящий момент на коробку передач, а оттуда идет на распределительную коробку.

Подробная схема полного привода на Дастере

Через карданный вал он поступает в задний редуктор, который имеет блок управления сцеплением для включения заднего привода. Если он включен, то работает полный

привод, если он выключен, то только передний. Задний редуктор имеет собственное масло, которое необходимо заменить.

Как отрегулировать сцепление своими руками

При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.

На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:

• 86 мм от кронштейна коробки передач до вилки сцепления;
• 60 мм от кронштейна до обжатой части наконечника троса.

Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.

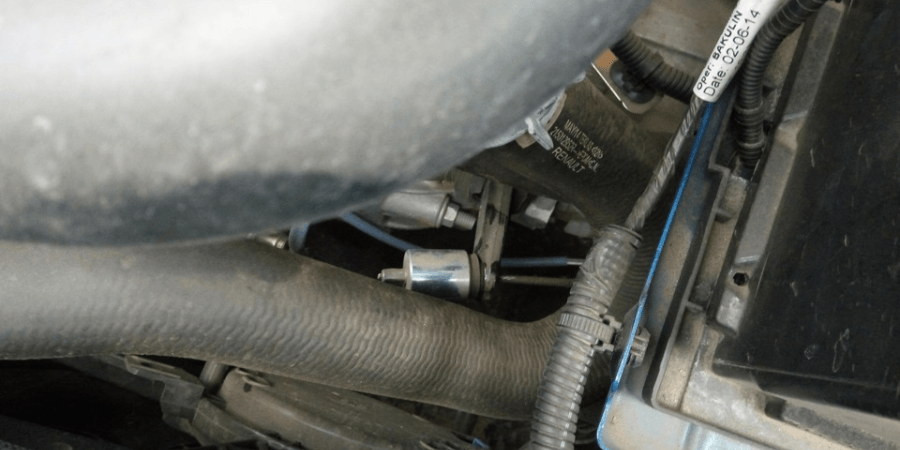

Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.

После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.

Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.

Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой ремонт выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.

Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:

• установить ТС на яму или подъемник;
• снять защиту поддона картера;
• отсоединить датчик уровня тормозной жидкости;
• убрать пробку от бачка гидропривода;
• для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
• бачок гидропривода заполняется жидкостью;
• подсоединить приспособление;
• снять заглушку;
• установить штуцер для прокачки;
• нажать на фиксатор, избегая его натяжения;
• вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
• включить насос;
• дождаться, пока в сливаемой жидкости не будет пузырей;
• закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
• зафиксировать трубопровод гидропривода;
• для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
• нажать на фиксатор, не воздействуя на него в сторону натяжения;
• вытянуть трубопровод гидропривода;
• включив насос, наполнить шприц жидкостью, спустив его в систему;
• повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
• при необходимости нужно долить рабочую жидкость в бачок.

Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.

Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.

Стоит помнить, что не все проблемы со сцеплением решаются регулировкой педали. Если перенастройка не дала эффекта, следует проверить, а по необходимости заменить, другие элементы сцепления.

Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать

Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы. И потребность регулировки и замены не возникнет раньше положенного срока.

Как выполнить регулировку троса?

Как знают многие владельцы, сцепление Логан оборудовано тросом выжима диска. Со временем диск сцепления дает износ, что в свою очередь меняет длину положения троса и его необходимо регулировать. Чтобы произвести правильную регулировку троса своими руками, необходимо откорректировать расстояние гайки до упорной пластины. Данную процедуру вы можете просмотреть на видео ролике.

Для этого обзаведитесь ключом на 9 миллиметров и произведите должную регулировку до того момента, пока педаль сцепления не встанет в один уровень с педалью тормоза. После данной регулировки необходимо удостовериться, что все передачи включаются правильно без посторонних скрипов и шумов.

Как правило, трос сцепления ходит порядка 150 тысяч километров пробега. Этот ресурс вполне объясним дешевизной данной детали. Если трос сцепления выработал свой ресурс его необходимо заменить, преждевременно сняв размеры регулировки со старого троса.

Большинство владельцев Рено Логан осведомлены о приводе механизма выжима диска с помощью троса. Сам диск постоянно подвергается износу, а уменьшение его толщины приводит к необходимости изменения положения троса и вилки выключения, что требует регулировки

Важно понять как отрегулировать все правильно

Для выполнения самостоятельной и корректной регулировки следует выставить требуемое расстояние от фиксирующей гайки до упора, роль которого исполняет специальная пластина. С процессом как отрегулировать, можно ознакомиться по видеоролику.

Произвести данное мероприятие поможет ключ на 9 мм. Регулировать необходимо до такого момента, при котором педаль сцепления Рено Логан займет положение на едином уровне с педалью привода тормозов. По завершении регулировки требуется убедиться в четкости переключения передач трансмиссии, что подтверждается отсутствием посторонних скрежетов и шумов.

Обычно ресурс троса Renault Logan достигает пробега в 150 тыс. км. Эта деталь достаточно дешева, поэтому заменой не рекомендуется пренебрегать во избежание неприятных ситуаций в пути. Теперь вы знакомы с тем, как отрегулировать трос.

Какие признаки указывают на необходимость регулировки

Отклонения от допустимых норм в положении педали сцепления можно увидеть, не производя измерений. В исправном состоянии она находится вровень с педалью тормоза. По мере износа корзины и диска она начинает подниматься. Неправильная постановка педали частично провоцирует следующие проблемы:

Пробуксовку, при которой сначала повышаются обороты двигателя, а после их небольшого снижения появляется ускорение. Водитель может уловить запах гари, который появляется из-за горения накладок, или при попадании смазочной жидкости в область фрикционной накладки. Динамика автомобиля снижается, особенно при движении на подъеме. Подобная проблема может увеличивать перегрев двигателя и расход топлива. Помимо сцепления, проблема вызывается подклиниванием выжимного подшипника, износом накладок ведомого диска или повреждением диафрагменной пружины.
Повышение шума, вызванное разрегулировкой сцепления или износом выжимного подшипника

Особое внимание следует обратить, если скрип следует при включении задней передачи.
Затрудненное включение и выключение передач. Процесс может сопровождаться шумом или треском. В этом случае говорят, что сцепление «ведет»

Такое также возможно при повреждении диафрагменной пружины, дисков или поверхности маховика.

В этом случае говорят, что сцепление «ведет». Такое также возможно при повреждении диафрагменной пружины, дисков или поверхности маховика.

Обратить внимание на педаль следует при наличии рывкообразных движений при старте или во время движения, особенно если проблема проявляет себя при смене передачи. Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу

Воздействие на педаль газа стоит ослабить

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить. Перевод в нужную позицию следует осуществить при полностью выжатой педали сцепления с задержкой на нейтралке

При повторном нажатии можно перевести рычаг в требуемое положение. Если требуется более низкая передача, то перед повторным воздействием на сцепление следует немного нажать педаль газа. Так удастся снизить нагрузку на механизмы

Перевод в нужную позицию следует осуществить при полностью выжатой педали сцепления с задержкой на нейтралке. При повторном нажатии можно перевести рычаг в требуемое положение. Если требуется более низкая передача, то перед повторным воздействием на сцепление следует немного нажать педаль газа. Так удастся снизить нагрузку на механизмы

Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить. Перевод в нужную позицию следует осуществить при полностью выжатой педали сцепления с задержкой на нейтралке

При повторном нажатии можно перевести рычаг в требуемое положение. Если требуется более низкая передача, то перед повторным воздействием на сцепление следует немного нажать педаль газа. Так удастся снизить нагрузку на механизмы

Перевод в нужную позицию следует осуществить при полностью выжатой педали сцепления с задержкой на нейтралке. При повторном нажатии можно перевести рычаг в требуемое положение. Если требуется более низкая передача, то перед повторным воздействием на сцепление следует немного нажать педаль газа. Так удастся снизить нагрузку на механизмы.
