Регулировка схождения колес Renault Duster в Актау

Как часто нужно eё выполнять?

Конечно, всё зависит от:

  • Суммарного пробега. Без комментариев: расчётный – это 20.000 — 25.000 в год. А попадаете в эту «вилку», или стоит чаще её проделывать, каждый посчитает сам.
  • Качества дорожного покрытия, по которому вы передвигаетесь. Нельзя сравнивать езду в мегаполисе и передвижение по грунтовым дорогам: во втором случае периодичность визитов на станцию сократить вдвое.
  • Стиля вождения. Постоянные ускорения-торможения, перестроения или, напротив, «пенсионерские 60 км/ч». Сравнивать их не имеет смысла.

Но так как эти модели от Рено ни динамичными спорткарами, ни суровыми покорителями бездорожья никак не назовёшь, то общая рекомендация– проводить два раза в год. А чтобы не пропускать посещение сервисного центра, заведите простое правило: при сезонном «переобувании» сделайте и ее.

Измерение углов развала

Для определения этих параметров базовый коридор не понадобится, его можно убрать. Углы развала можно определить несколькими способами: с помощью отвеса, пузырькового уровня, цифрового инклинометра или другого угломера.

Перед началом замера углов развала нужно удостовериться, что машина стоит на ровной поверхности. Если же развал будет измеряться с помощью цифрового инклинометра, то достаточно откалибровать прибор по наклону поверхности, на которой расположена машина. Для этого следует приложить к поверхности угольник и сверить расположение угломера с положением его вертикальной грани.

На ободе колеса ставим маркером или мелом две вертикальные метки. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна быть в пределах +-2мм. Прокатываем машину на четверть оборота колеса (90 градусов) и делаем еще две вертикальные метки. Снова замеряем расстояние от отвеса до обода колеса, тем самым нивелируем погрешность измерения, связанную с биением диска колеса.

Определение угла развала.

Для переднеприводных автомобилей усреднённые значения углов развала считаются в норме 0 ± 1 мм, для заднего привода нормой считается диапазон +1 ±3 мм. Для дисков размеров 13 и 14 дюймов 1 миллиметр развала равен примерно 10 угловым минутам. Точную величину допуска развала колес для конкретного автомобиля лучше всего узнать из рекомендаций завода изготовителя автомобиля.

Измерение угла развала с помощью пузырькового уровня.

Угол развала также можно измерить с помощью пузырькового уровня или телефона с установленной программой для измерения углов.

Измерение углов развала

Для определения этих параметров базовый коридор не понадобится, его можно убрать. Углы развала можно определить несколькими способами: с помощью отвеса, пузырькового уровня, цифрового инклинометра или другого угломера.

Перед началом замера углов развала нужно удостовериться, что машина стоит на ровной поверхности.  Если же развал будет измеряться с помощью цифрового инклинометра, то достаточно откалибровать прибор по наклону поверхности, на которой расположена машина. Для этого следует приложить к поверхности угольник и сверить расположение угломера с положением его вертикальной грани.

На ободе колеса ставим маркером или мелом две вертикальные метки. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна быть в пределах +-2мм. Прокатываем машину на четверть оборота колеса (90 градусов) и делаем еще две вертикальные метки. Снова замеряем расстояние от отвеса до обода колеса, тем самым нивелируем погрешность измерения, связанную с биением диска колеса.

Определение угла развала.

Для переднеприводных автомобилей усреднённые значения углов развала считаются в норме 0 ± 1 мм, для заднего привода нормой считается диапазон +1 ±3 мм. Для дисков размеров 13 и 14 дюймов 1 миллиметр развала равен примерно 10 угловым минутам. Точную величину допуска развала колес для конкретного автомобиля лучше всего узнать из рекомендаций завода изготовителя автомобиля.

Измерение угла развала с помощью пузырькового уровня.

Угол развала также можно измерить с помощью пузырькового уровня или телефона с установленной программой для измерения углов.

Преимущества способа

Технология, рассмотренная ниже, широко используется как начинающими, так и опытными автомобилистами. Среди ее основных преимуществ стоит выделить такие:

  • Высокая точность. По этому критерию данный способ не уступает компьютерному методу. Технология позволяет измерять практически все угловые и линейные показатели, которые определяются с помощью электронной аппаратуры. Может быть учтен даже уклон площадки, на которой располагается машина во время измерения схода и развала.
  • Учитываются параметры кузова. При компьютерной диагностике эти характеристики не определяются оборудованием, в лучшем случае компьютерные стенды могут вычислять величину клиренса. Метод, рассмотренный в статье, позволяет увидеть естественную ось симметрии кузова и определить расположение шасси относительно нее. Это поможет понять, почему после регулировок схода и развала одни колеса выступают из арок больше, чем другие.
  • Вылет дисков не влияет на результаты. Параметры колесных дисков могут иметь значение при компьютерной настройке углов. Поэтому некоторые мастера, работающие в специализированных сервисах, отказываются проводить работы, если на автомобиле установлены колеса с разным вылетом на передней и задней осях. Рассматриваемый метод, в свою очередь, позволяет выполнять замеры схода и развала, даже если разные диски стоят на одной оси.

Мероприятия в условиях СТО

Перед проверочной развал схождение процедурой автомобиль Рено Логан подлежит подготовке. Это подразумевает полную разгрузку содержимого багажника, запас топлива в баке не должен превышать 50-процентный уровень, а давление воздуха в шинах следует привести в соответствие с заводскими параметрами.

После размещения авто на стенде мастера выполняют выравнивание колес с последующим «выбором» люфтов в подвеске. С этой целью производят достаточно сильные нажимы на багажник, а затем и на капот.

Последующие проверочные действия осуществляются по схеме. Первым делом прибегают к проверке углов наклона оси и самого колесного развала. Как отмечалось, данные параметры конструктивно не подлежат регулировке и приведение их в соответствие выполняется путем ремонта подвески.

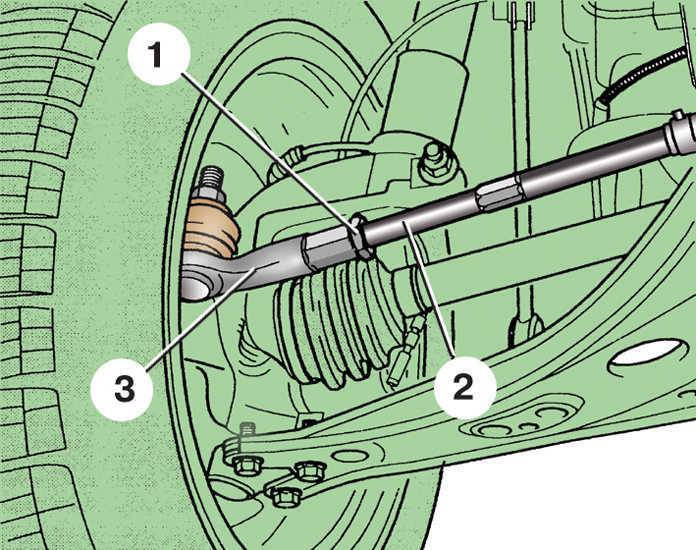

Если присутствуют отклонения в схождении, то его регулировку осуществляют посредством удлинения или же укорачивания общей длины наконечника с тягой.

Как осуществляется регулировка?

Для проверки углов колес Рено Логан современные центры располагают 3D-оборудованием. Это позволяет достигать высокой точности при регулировке. Напомним, что регулирующий процесс подразумевает присутствие только исправной подвески, так как в ином случае достигнуть корректных результатов будет невозможно. Данный аспект обязывает мастера произвести предварительную и тщательную проверку состояния узлов подвески. На стенде определяются углы установки всех колес, а затем достигнутые результаты подлежат сравнению с регламентными значениями. Если присутствуют отклонения, то выполняют регулировку.

Как вариант, проверить и отрегулировать обозначенные величины можно в гаражных условиях. Для этого понадобятся отвесы, уровень с линейкой или рулеткой. Сразу скажем, что достижение хорошего результата при таком подходе является весьма проблематичным.

Это интересно: Снятие датчика абсолютного давления воздуха Рено Дастер

Что такое сход-развал колес?

Автомобильные колеса имеют угол установки

Данное понятие существует с давних времен, и со временем по причине возрастания автомобильных скоростей, инженеры были вынуждены все больше уделять внимание развитию подвески, чтобы улучшать безопасность при езде, а также создавать необходимый комфорт для водителя

Результат — наклон колес относительно вертикали меняется, что ухудшает управляемость, смещает машину в сторону при езде, а также уменьшает срок годности шин.

Угол развала

Точное определение — это угол между вертикальной плоскостью и прямой линией, вдоль которой вращается колесо.

Или, по-другому — угол наклона колеса, относительно боковой части машины.

Угол схождения

Точное определение — это угол между траекторией движения машины и плоскостью, вдоль которой вращается колесо.

Или, по-другому — это разница расстояний, между колесами в одном мосту, измеренная в двух крайних точках колеса.

Представим две воображаемые линии: одна вертикальная, а другая направлена вдоль вращения колеса.

Какие признаки указанного дефекта?

Процесс эксплуатации подразумевает постепенный износ всего перечня деталей в подвеске, что сопровождается изменением углов положения колес. Если пренебрегать неполадками в подвеске, то такое обстоятельство негативно скажется на безопасности или вызовет непоправимые последствия. Небольшую исправность можно устранить своими руками.

Наподобие любой иной неисправности нарушение углов обладает своими признаками. В качестве основного симптома фигурирует увод движущегося авто в какую-либо из сторон. Наиболее характерно этот признак проявляется при резком замедлении.

Когда обнаружились следы неравномерного истирания покрышек, то необходимо сразу склониться к проверке корректности углов колес и состояния всех узлов в ходовой части Рено Логан.

Дополнительными факторами, свидетельствующими о прогрессии рассматриваемой нами неисправности, могут выступить:

  • «вой» резины;
  • повышенное усилие на руле при его вращении.

Как обозначалось, при возникновении малейших симптомов нарушения углов колес следует немедленно заняться проверкой правильности их установки.

Измерение продольного и поперечного угла наклона оси поворота

Наибольший интерес представляет измерение параметров наклона поворотных осей. Их положение определяется двумя ключевыми характеристиками: поперечным наклоном и продольным (кастером).

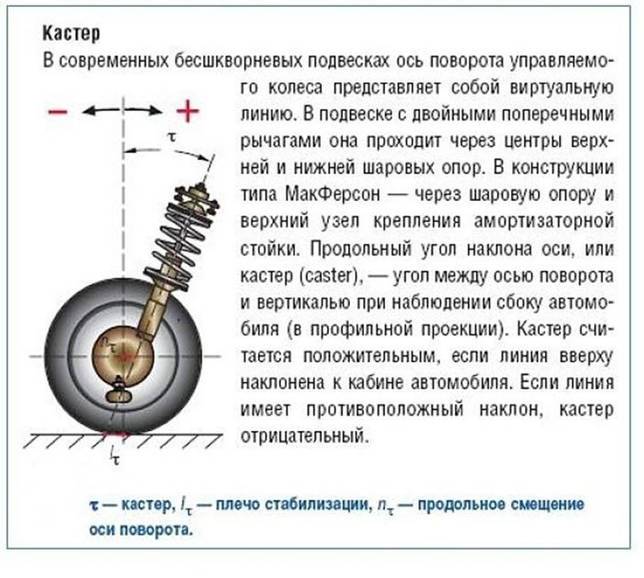

Короткое видео (2 мин) о том, что такое кастер

Если бы колеса авто могли выворачиваться на 90 градусов и становиться поперек кузова, эти параметры можно было бы легко вычислить с помощью инклинометра. Но в реальных условиях этого сделать невозможно, поэтому нужно ограничиваться поворотом на 20 градусов в обе стороны относительно нулевого положения. Разницу полученных углов нужно умножить на дополнительный коэффициент 1,5 – это необходимо для компенсации погрешностей, которые допускаются в процессе замеров.

Для измерения кастера колба пузырькового уровня должна быть закреплена перпендикулярно плоскости колеса.

Чтобы определить кастер, сначала нужно развернуть каждое колесо на 20 градусов перед осью поворота: правое влево, а левое вправо. При этом нужно выставить угломер на ноль или записать полученные результаты. Далее колеса разворачивают за ось поворота: правое вправо, левое влево. Если угол, измеренный позади оси поворота больше угла измеренного перед осью поворота, то кастер положительный. Если наоборот, то кастер отрицательный. Угломер при этом должен показывать небольшую разницу в несколько градусов. Эту разность следует умножить на тот же коэффициент 1,5. К примеру, если угломер показал значение +2 градуса, то величину кастера нужно принять за +3 градуса.

Аналогичным способом вычисляют поперечный наклон, но при этом угломер устанавливают в несколько ином положении. Для дополнительного удобства можно использовать смартфон, на который следует заранее установить приложение, моделирующее два взаимно перпендикулярных пузырьковых уровня. Также для этих целей сгодится и обычный строительный уровень, желательно с вращающимся пузырьком.

Для измерения поперечного наклона оси поворота колба пузырькового уровня должна быть закреплена параллельно плоскости колеса.Измерение уровнем поперечного наклона оси поворота.

Если задача заключается не в измерении конкретных числовых значений наклонов, а лишь в их сравнении (они всё равно не регулируются на большинстве автомобилей), то результаты не обязательно умножать на поправочный коэффициент 1,5. Главное – убедиться в том, что углы равны на обеих полуосях (справа и слева).

В процессе самостоятельных замеров не обязательно строго соблюдать поворот колес ровно на 20 градусов, особенно когда нет соответствующих инструментов для определения этих углов (например, проградуированных поворотных кругов). Можно выворачивать руль примерно на 3/4 оборота. Необходимо следить, чтобы при повороте влево и вправо руль фиксировался в симметричных положениях. Для этого можно нанести какие-либо пометки в нижней части рулевого колеса. При нулевом положении руля линия, соединяющая метки, должна проходить строго горизонтально.

Еще один способ добиться точных результатов – начертить углы на асфальте возле колес при помощи транспортира. При отсутствии этого инструмента можно использовать квадратный лист бумаги с равными сторонами. Сложив его по диагонали, получим угол 45 градусов. Затем один угол снова складывается пополам, получается угол около 22,5 градуса, что близко к стандартным 20. Далее лист нужно приложить к колесу и очертить его грань мелом, тем самым создав нужные пометки на асфальте.

Разметка углов для поворота колеса

Когда выполняют регулировку?

Регулировка развала. К процедуре проверки и последующей регулировки углов в модели Renault Logan прибегают при таких обстоятельствах:

  1. После ремонтных манипуляций с ходовой частью.
  2. При изменении клиренса авто.
  3. При появлении факта увода от прямолинейной траектории.
  4. Если авто стремится рыскать на высоких скоростях.
  5. Когда наблюдается склонность к уводу при торможении (при исправном тормозном узле).
  6. При неравномерном износе протектора.
  7. Если возникла потребность прилагать большие усилия к рулю в поворотах.
  8. Когда имели место случаи пробоя подвески и повреждения дисков или компонентов ходовой.

Измерение продольного и поперечного угла наклона оси поворота

Наибольший интерес представляет измерение параметров наклона поворотных осей. Их положение определяется двумя ключевыми характеристиками: поперечным наклоном и продольным (кастером).

Короткое видео (2 мин) о том, что такое кастер

Если бы колеса авто могли выворачиваться на 90 градусов и становиться поперек кузова, эти параметры можно было бы легко вычислить с помощью инклинометра. Но в реальных условиях этого сделать невозможно, поэтому нужно ограничиваться поворотом на 20 градусов в обе стороны относительно нулевого положения. Разницу полученных углов нужно умножить на дополнительный коэффициент 1,5 – это необходимо для компенсации погрешностей, которые допускаются в процессе замеров.

Для измерения кастера колба пузырькового уровня должна быть закреплена перпендикулярно плоскости колеса.

Чтобы определить кастер, сначала нужно развернуть каждое колесо на 20 градусов перед осью поворота: правое влево, а левое вправо. При этом нужно выставить угломер на ноль или записать полученные результаты. Далее колеса разворачивают за ось поворота: правое вправо, левое влево.  Если угол, измеренный позади оси поворота больше угла измеренного перед осью поворота, то кастер положительный. Если наоборот, то кастер отрицательный. Угломер при этом должен показывать небольшую разницу в несколько градусов. Эту разность следует умножить на тот же коэффициент 1,5. К примеру, если угломер показал значение +2 градуса, то величину кастера нужно принять за +3 градуса.

Аналогичным способом вычисляют поперечный наклон, но при этом угломер устанавливают в несколько ином положении. Для дополнительного удобства можно использовать смартфон, на который следует заранее установить приложение, моделирующее два взаимно перпендикулярных пузырьковых уровня. Также для этих целей сгодится и обычный строительный уровень, желательно с вращающимся пузырьком.

Для измерения поперечного наклона оси поворота колба пузырькового уровня должна быть закреплена параллельно плоскости колеса.
Измерение уровнем поперечного наклона оси поворота.

Если задача заключается не в измерении конкретных числовых значений наклонов, а лишь в их сравнении (они всё равно не регулируются на большинстве автомобилей), то результаты не обязательно умножать на поправочный коэффициент 1,5. Главное – убедиться в том, что углы равны на обеих полуосях (справа и слева).

В процессе самостоятельных замеров не обязательно строго соблюдать поворот колес ровно на 20 градусов, особенно когда нет соответствующих инструментов для определения этих углов (например, проградуированных поворотных кругов). Можно выворачивать руль примерно на 3/4 оборота. Необходимо следить, чтобы при повороте влево и вправо руль фиксировался в симметричных положениях. Для этого можно нанести какие-либо пометки в нижней части рулевого колеса. При нулевом положении руля линия, соединяющая метки, должна проходить строго горизонтально.

Еще один способ добиться точных результатов – начертить углы на асфальте возле колес при помощи транспортира. При отсутствии этого инструмента можно использовать квадратный лист бумаги с равными сторонами. Сложив его по диагонали, получим угол 45 градусов. Затем один угол снова складывается пополам, получается угол около 22,5 градуса, что близко к стандартным 20. Далее лист нужно приложить к колесу и очертить его грань мелом, тем самым создав нужные пометки на асфальте.

Разметка углов для поворота колеса

Как проверить развал?

Отвес прикладываем к крылу и добиваемся расположения тетивы в середине дискового обода. Посредством линейки выполняем замер длины, которая располагается между шнуром и колесным ободом, как вверху, так и внизу. Выведенная разница между обоими значениями покажет параметр установочного угла. Полученный результат не должен иметь отклонения от приведенных ранее регламентированных пределов.

Проверку следует произвести на всех колесах. Здесь рекомендуется добиться чистоты замеров путем перекатывания авто на незначительное расстояние, когда колеса провернутся на 180°. После этого процедура замеров повторяется. Как видите регулировка развала процедура не очень сложная.

Углы установки колёс Renault Duster

Для обеспечения правильного качения колес автомобиля с учетом работы подвески и рулевого управления элементы подвесок должны быть установлены в определенном положении.

Рекомендация

После ремонта любых элементов подвески или рулевого управления обязательно проверьте углы установки колес. Качественно провести проверку и регулировку углов установки колес можно только в условиях сервисного предприятия, имеющего специальный стенд для выполнения регулировочных работ.

Угол развала передних колес — это угол наклона плоскости вращения колеса относительно вертикали.

Углы установки колес: 1— ось вращения колеса; 2 — вертикальная линия к опорной поверхности; 3 — угол развала; 4 — угол продольного наклона оси поворота переднего колеса

Неправильный угол развала колес вызывает увод автомобиля в сторону при прямолинейном движении. Большой положительный развал (когда верхняя часть колеса выступает наружу) приводит к ускоренному износу наружной части протектора шины, а большой отрицательный развал — к износу внутренней части протектора шины.

Угол развала передних колес задан конструктивно и не регулируется. По изменению его величины возможна диагностика состояния передней подвески. Если угол развала выходит за допустимые пределы, необходим ремонт ее элементов.

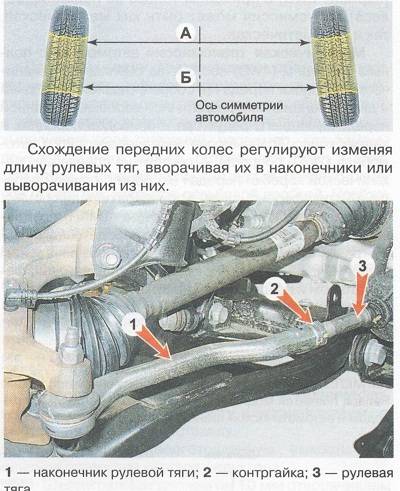

Схождение передних колес — это угол между плоскостью вращения колеса и продольной плоскостью симметрии автомобиля при прямолинейном движении. Нарушение схождения колес ухудшает управляемость и курсовую устойчивость автомобиля, а также приводит к интенсивному износу шин.

Иногда схождение определяют как разность расстояний между ободьями передних колес в миллиметрах.

Продольный наклон оси поворота передних колес — это угол между осью поворота переднего колеса и вертикалью в плоскости, параллельной осевой линии автомобиля. Нарушение правильного угла наклона оси поворота передних колес вызывает ухудшение управляемости автомобиля. Если угол продольного наклона большой, увеличивается сопротивление вращению рулевого колеса, малый угол ухудшает стабилизацию передних колес в направлении движения прямо.

Наклон оси поворота колеса задан конструктивно и не регулируется. По углу развала возможна диагностика состояния передней подвески. Если угол продольного наклона оси поворота выходит за допустимые пределы, необходим ремонт элементов подвески.

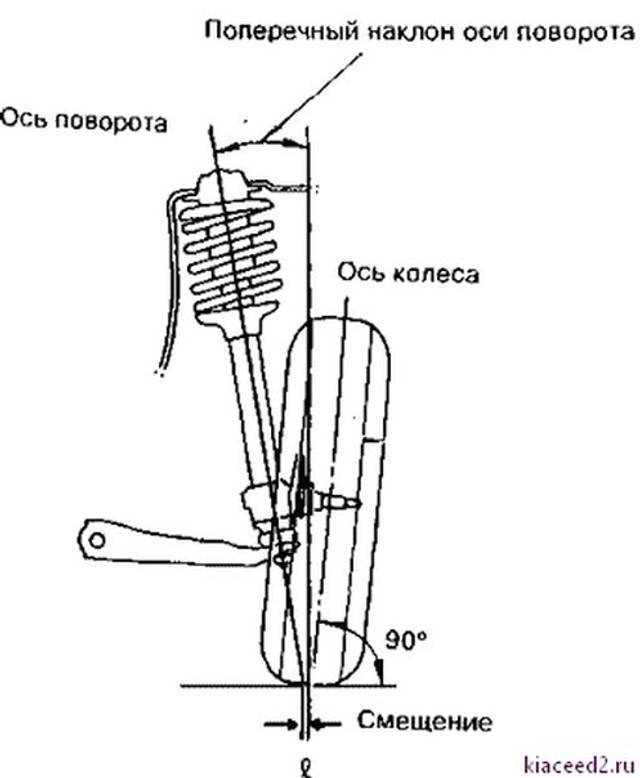

Поперечный наклон оси поворота передних колес — это угол между осью поворота переднего колеса и вертикалью в плоскости, поперечной осевой линии автомобиля. Нарушение правильного угла может привести к уводу автомобиля от прямолинейного движения и ускоренному износу протектора. Наклон оси поворота колеса задан конструктивно и не регулируется. Если угол поперечного наклона оси пово-рота выходит за допустимые пределы, необходим ремонт элементов подвески.

Угол развала задних колес — это угол наклона плоскости вращения колеса относительно вертикали. Неправильный угол развала задних колес, как и передних, вызывает увод автомобиля в сторону при прямолинейном движении. Большой положительный развал (когда верхняя часть колеса выступает наружу) приводит к ускоренному износу наружной части протектора шины, а большой отрицательный развал — к износу внутренней части протектора шины.

Схождение задних колес — это угол между плоскостью вращения колеса и продольной плоскостью симметрии автомобиля при прямолинейном движении. Нарушение схождения задних колес, как и передних, ухудшает управляемость и курсовую устойчивость автомобиля и приводит к интенсивному износу шин.

Схождение задних колес регулируют поворотом эксцентриков, расположенных на поперечных задних рычагах задней подвески — на болтах крепления рычагов к подрамнику.

Совет

Проверку углов установки колес следует выполнить на специализированной станции технического обслуживания, располагающей необходимым оборудованием. Если какой-то угол подвески не соответствует нормативам и регулировкой его исправить не удается (если он регулируемый), необходим ремонт или замена элементов подвески! Если погрешность появилась после ДТП, возможно, потребуется ремонт кузова.

Руководство по обслуживанию и ремонту Рено Дастер

Развал-схождение Рено Дастер после установки лифт комплекта Pedders

Развал-схождение Renault Duster + шиномонтаж на Пит Стопе

Рено Дастер 2015. Не регулируется развал?!

Как регулируется сход развал?

  • линейка;
  • мел;
  • стандартный набор инструментов;
  • шнур с отвесом;
  • ровная площадка с ямой или подъемником.

После проверки прямолинейность нужно проверить степень загруженности транспорта, давления в покрышках, надежно ли крепление подвески и механизма руля. После этого уже можно приступить непосредственно к проверке и настройке схождения.

Чтоб измерить схождение линейка устанавливается меж колес, таким образом, чтоб наконечники труб уперлись в бок покрышек, а цепочки дотрагивались до земли. Когда вы установите стрелку на нулевое положение, машину следует немного перекатить вперед, чтоб линейка очутилась сзади оси колес. При этом стрелка должна показывать уровень схождения. В случае несовпадения с нормой она должна быть откорректирована.

Какое оборудование мы используем?

Станок Техно Вектор, на котором делается развал-схожение как для передне-, так и полноприводных моделей – предмет нашей особой гордости:

  • отечественная разработка: он спроектирован и создан под наши условия эксплуатации;
  • он – 7-го, самого последнего поколения;
  • выдаёт результаты сразу в 3D;
  • позволяет диагностировать любые авто, оснащённые, в том числе нестандартными колёсами.

Простота и эталонная точность – вот основные принципы, которым руководствовались создатели этого комплекса.

И хотя решение, делать своевременно проверку и регулировку углов установки колёс на машине или нет, принимать исключительно вам, единственно верный исход очевиден. Не откладывайте свой визит на потом, а позвоните и запишитесь прямо сейчас. Тем более что всё займёт меньше часа.
