Проверка и замена ремня привода ГРМ Рено Дастер

Меняем сами

На специализированных сервисах тех. обслуживания для замены ремня ГРМ используются спец. инструменты и оборудование. Оно необходимо чтобы в нужном положении установить валы. Но не так все безвыходно как может показаться, замена ремня на Рено Дастер может быть выполнена и своими руками с помощью обычных инструментов. Нужно просто внимательно ознакомиться с рекомендуемым нами материалом и посмотреть видео.

Этапы

1. Откручиваем болты и гайки, закрепляющие крышку, находящуюся сверху.
2. На следующем этапе потребуется помощь напарника, который должен, поставить авто Рено Дастер на ручник, включить высшую скорость и выжать тормоз. Это требуется для того, чтобы коленчатый вал не проворачивался.
3. Болт, на котором крепится шкив, нужно выкрутить.
4. Пытаемся сорвать с места болт шкива, если все-таки это не выходит из-за того, что вал проворачивается, стопорим следующим образом.
5. После откручивания болта, извлекаем пистон, закрепляющий жгуты и убираем в сторону.
6. В окошко картера вставляется отвертка меж зубчиками маховика.
7. Болт, с помощью которого закреплен шкив привода добавочных систем, требуется выкрутить и извлечь с шайбой.
8. Убираем крышку, находящуюся внизу, предварительно выкрутив болты.
9. Выставляем валы в ВМТ.
10. Для возможности вращения коленвала требуется вывинтить болт закрепляющий шкив, предварительно поставив меж болтом и торцом вала какую-нибудь втулочку или же несколько шайб.
11. Вытаскиваем заглушки распредвалов и крутим коленвал по часовой стрелке, покуда пазы на торцах распредвалов не станут в горизонтальное положение.
12. Выкручиваем резьбовую пробку.
13. В отверстие вставляется металлический стержень, диаметр которого восемь миллиметров, а длина около семи сантиметров.
14. Когда коленвал выставлен в положение ВМТ поршней 1 и 4 цилиндра стержень войдет в паз на щеке коленвала и застопорит его.
15. Паз 1 на его носке в этом случае станет меж ребрами 2 крышки БЦ.
16. В пазы распредвалов вставляем устройство фиксирующее их.
17. Далее требуется провести ослабление гайки ролика натяжки.
18. Для ослабления натяжки ремня ГРМ шестигранным ключом прокручиваем ролик против хода часовой стрелки.
19. Стягиваем ремень.
20. В случае необходимости меняем ролик. Для сего выкручиваем болт, которым он закреплен.
21. Снимаем втулку и ролик.
22. Ставим новый и закрепляем болтом.

    Новый ремень

23. Новый ремень ГРМ ставим так, чтобы стрелочки на нем совпадали с направлением его движения.
24. Проводим регулировку натяжки.
25. Извлекаем блокирующий стержень. Убираем устройство, фиксирующее распредвалы Рено Дастер.
26. Поворачиваем коленвал на 2 оборота по стрелке часов, пока пазы на торцах распредвалов не станут в нужное положение.
27. Проводим проверку фаз и натяжку ремня ГРМ, в случае необходимости работу по регулировке нужно выполнить повторно.
28. Ставим на место пробку.
29. Заглушки распредвалов Рено Дастер ставим на место.
30. Ставим оставшиеся детали на свои места.

Верхняя крышка

Вставляем отвертку

Болт который нужно выкрутить

Нижняя крышка

Резьбовая пробка

В это отверстие нужно вставить стержень

Правильное положение шкива

Прокручивание ролика

Старый ремень

Снятый ролик На этом замена ремня ГРМ автомобиля Рено Дастер завершена. Научившись проводить ее самостоятельно, вы сэкономите несколько тысяч рублей. Обязательно посмотрите видео, чтобы лучше понять все тонкости этого процесса. Если у вас отсутствует опыт в подобных работах, то нелишним будет пригласить более опытного напарника. В любом случае самому справиться будет выполнить затруднительно.

Этапы выполнения работ по замене ремня ГРМ

Замена на автомобиле с бензиновым двигателем

Понадобятся следующие инструменты:

1. Набор отверток
2. Набор головок
3. Шестигранник
4. Комплект ГРМ, состоящий из ремня и роликов

Чтобы произвести работу понадобится несколько часов. Когда весь необходимый инструмент готов можно приступать к работе:

1. Для того что бы получить доступ ко всем нужным элементам, снимаем правое колесо, пыльники, затем с этой же стороны снимаем опору мотора. Чтобы зафиксировать мотор, между картером мотора и подрамником подкладываем деревянный брусок. Берем ключ на тринадцать и ослабляем крепления генератора, это поможет легко снять ремень со шкива.
2. Снимаем всю электропроводку с держателями топливных проводов с опоры. После того как опора освобождена от проводов, нужно выкрутить шесть болтов которые крепят ее к корпусу блока цилиндров, где находится сам привод газораспределительного механизма, после этого отворачиваем еще три болта, и снимаем опору.
3. Берем ключ на тринадцать и откручиваем болты, снимаем крышку привода распределительного вала, чтобы получить доступ к ремню.
4. Чтобы не прокручивался коленвал, блокируем его и убираем привод кондиционера и ГУРа. Откручиваем все крепёжные элементы шкива головкой на восемнадцать, скидываем ремень, и производим снятие шкива, после этого берм ключ на восемь и у механизма ремня снимаем вторую крышку, открутив четыре болта.
5. Чтобы валы не провернулись, и работа фазы ремня не нарушилась ее нужно зафиксировать, для этого выставляем распределительный вал и коленвал в положение, наступления фазы сжатия горючего в первом цилиндре. Можно так же сделать специальные метки, на которые можно будет ориентироваться, устанавливая новый элемент. Чтобы заблокировать коленчатый вал от его проворачивания, нужно взять отвертку и вытащить две заглушки, которые находятся с левой стороны двигателя, где находится фильтр, который извне высасывает воздух. Там имеются специальные отверстия, в которые вставляем болт или шпильку, чтобы не провернулся коленвал.
6. Берем ключ на тринадцать и немножко ослабеваем ролик натяжения, его также желательно заменить, и снимаем ремень
7. Берм комплект ГРМ Рено Дастер и производим замену, после чего вынимаем болт или шпильку, которая фиксировала коленвал. Меняем заглушки.
8. Берем шестигранный ключ и при помощи ролика производим регулировку натяжения ремня

Когда менять ремень ГРМ на Рено Дастер 2.0

Определяется это путем осмотра ремня на выявление дефектов, таких как:

• отслоение ткани от резины;
• трещины и складки на ремне;
• на обратной стороне ремня обнаружен изгиб, обнажающий нити корда, а
• также заметны следы подгорания;
• замечены следы масла;
• следы стертых зубьев.

Если вовремя не обнаружить износ ремня и не произвести замену, такие действия могут привести к дорогостоящему ремонту всего двигателя. В результате выхода из строя ремня (будь то обрыв либо срез зубьев) происходит сталкивание клапанов с поршнями, автомобилисты называют такую поломку «клапана погнуло». Вследствие этого, кроме поломки клапанов, также потребуется замена поршней, прокладок ДВС и т.д. Такой вид ремонта в финансовом плане очень дорогой, а также затратный по времени. Чтобы не допустить таких поломок необходимо на каждом техническом обслуживании (ТО) выполнять проверку состояния ремня ГРМ. Стоит также отметить, что в автомобиле Renault Duster с объемом ДВС 2.0 л отсутствуют метки установки фаз газораспределения. В специализированных дилерских центрах при замене ремня ГРМ используют специальный инструмент и приспособления для фиксации валов. Необходимо отметить, что завод-изготовитель рекомендует при замене ремня, также производить замену натяжного и обводного роликов. Выполнять такие работы дилерские сети рекомендуют на специализированных станциях. Однако не стоит расстраиваться, прочитав данную статью до конца, каждый автовладелец сможет самостоятельно провести такие работы.

Выбор нового ремня ГРМ

При покупке комплекта деталей необходимо учитывать тип используемого мотора. Вместе с монтажом нового привода ГРМ следует менять ролики, поскольку изношенные подшипники приводят к некорректной установке ремня и ускоренному износу детали.

Для дизельных моторов

На машинах Renault Duster встречается 1,5-литровый дизель K9K мощностью 90 или 109 л. с. Для замены необходим оригинальный комплект с каталожным номером 7701477028 (цена от 2,6 тыс. руб.).

Допускается использование аналогов Contitech CT1035K1 (цена от 3,3 тыс. руб.), существует набор с индексом CT1035WP1, включающий в себя новую помпу системы охлаждения (стоимость от 6,1 тыс. руб.). Идентичные наборы производит Gates (K025578X, цена 3,6 тыс. руб.), но насос в этот комплект не входит.

Для бензиновых двигателей

Для замены ГРМ на “Рено Дастере” 1,6 л предусмотрен набор 130С17529R (включает эластичный элемент, 2 ролика и болт), который обойдется покупателю в сумму от 3,8 тыс. руб.

Возможно использование аналога FCR210844 от FranceCar (цена от 2,6 тыс. руб.). Для мотора объемом 2,0 л требуется комплект с артикулом 130C11551R (стоимость от 5,6 тыс. руб.)

или аналог от Gates (номер по каталогу K055550XS, цена от 5,2 тыс. руб.).

Процесс замены ремня

Замена приводного ремня на Рено Дастер

Ремень дизеля 1,5 K9K

Артикул оригинального ремня, по которому можно начинать поиск – 8200537033. Рекомендуется покупать оригинал, цена примерно 2400 рублей. Чуть подороже будет аналог Bosch 1 987 949 565, есть предложения и от многих других компаний.

На дизельных моторах применяются два фиксатора такого типа, который использовался при стопоре коленчатого вала бензиновых двигателей. Одним из них аналогичным образом фиксируется коленвал, а второй задействуется для стопора распредвала (он тут один) сквозь отверстие в его звездочке.

У этого двигателя есть метки ГРМ на звездочках распредвала, топливного насоса высокого давления (ТНВД) и коленвала.

Наличие меток на новом ремне следует проверить перед демонтажом старого, если их не будет – необходимо сосчитать расстояния в зубцах ремня между метками звездочек и нанести их на ремень. Натянуть ремень тем же способом.

Описание

В 1993 году в серийный выпуск введен двигатель F4R, который производился на производственных площадях Cleon plant. Модификации этого мотора сходят с конвейера по настоящее время. Первоначально F4R изготовлялся как простой атмосферник, позднее получил турбированную версию.

Представляет собой 2,0 литровый рядный четырехцилиндровый бензиновый двигатель мощностью 140 л. с при крутящем моменте 188 Нм.

Под капотом F4R

Мотор благодаря своему качеству и надежности быстро завоевал популярность. Им оснащаются многие марки машин, владельцы которых отмечают его долговечность.

Устанавливался на автомобили Renault:

• Scenic (1999-2008);
• Clio (1999-2012);
• Laguna (1999-2007);
• Espace (1998-2008);
• Megane (2001-2009);
• Duster (2010-н.вр.);
• Kaptur (2016-н.вр.).

Кроме автомобилей Рено использовался на Nissan (Terrano c 2014 года по настоящее время).

Традиционный чугунный блок с ГБЦ из алюминиевого сплава составляли основу мотора. Привод ГРМ ременный, на головке два распредвала и четыре клапана на цилиндр. Дополнительно установлены фазовращатель и гидрокомпенсаторы. Система зажигания включает в себя четыре высоковольтных катушки.

Системой питания управляет ЭБУ.

Когда пора менять?

Срок эксплуатации комплектов ГРМ на Дастере составляет 4 года либо 60 тысяч километров. Однако в реальных условиях процедуру проводят чаще. Это объясняется тем, что автомобиль подвергается внешнему воздействию, вследствие чего детали конструкции быстрее изнашиваются.

Система, в работе которой принимает участие этот элемент, состоит из множества компонентов:

• 1-2 распределительных вала;
• клапаны впуска и выпуска;
• привод валов и других.

Работу системы обеспечивает либо ремень ГРМ, либо цепь. Последняя более надежная, так как изготавливается из металла. Эксплуатационный ресурс цепи на Дастер составляет 300 тысяч километров. Основной недостаток цепи заключается в том, что для установки этого элемента используется специальный натяжитель, который необходимо заменять через 100 тысяч километров пробега.

Более того, данный показатель при активной эксплуатации Рено Дастер может уменьшиться. Если возникли проблемы с работой натяжителя, либо под действием определенных факторов цепь растянулась, то звездочки на ней могут перескочить на несколько зубьев. Из-за этого мотор функционирует некорректно, что приводит к выходу из строя силовой установки.

Зубчатый ремень, применяемый на Дастер, является менее надежным в сравнении с цепью. Определить эксплуатационный ресурс этого элемента достаточно сложно. Однако ремень ГРМ обходится значительно дешевле цепи. Кроме того, первый проще устанавливать. Обрыв ремня ГРМ или иные проблемы вызывают загибание (западание) клапанов.

Делаем сами

Функции приводного ремня в Рено

Делаем сами

1. Демонтируем верхнюю крышку. Для этого придется отвернуть несколько гаек и болтов.
2. Сейчас нужно позвать помощника. Он должен поставить авто на ручник и выжать тормоз на высокой скорости. Это нужно для фиксации коленвала. Проворачиваться после этого он не будет.
3. Выворачиваем болт, которым крепится шкив. Возможно, что сделать это будет непросто, так как он спрессовался.
4. Теперь снимаем пистон, а жгуты убираем в сторону.
5. Берем отвертку с плоским наконечником и вставляем ее между зубцами маховика. Сделать это можно через окно картера.

6. Выкручиваем болт шкива дополнительных агрегатов. Снимаем его вместе с шайбой.

7. Теперь демонтируем верхний кожух, выкрутив для этого несколько болтов. 8. Вали выставляем в положение мертвой точки. 9. Выкручиваем болт шкива коленвала. Для этого сначала нужно между торцом и болтом что-нибудь вставить. Для этой цели вполне могут подойти несколько шайб. Подойдет и небольшая втулка. 10. Из распредвалов следует вывернуть заглушки. Коленвал крутим вправо. Делать это нужно, пока пазы ни встанут горизонтально. 11. Выворачивается резьбовая пробка.

12. В образовавшееся отверстие вставляем металлический штырь.

13. Когда коленвал находится в положении мертвой точки, стержень точно войдет в паз, расположенный на коленвале и застопорит его. 14. Теперь берем устройство для блокировки распредвалов и используем его по назначению. Если подобного устройства нет, то застопорить распредвалы можно при помощи обычной монтировки. 15. Ослабляем натяжной ролик. 16. Натяжной ролик при помощи шестигранника проворачиваем влево. 17. Теперь приступаем к стягиванию ремня с роликов.

18

Обратите внимание на состояние натяжного ролика. Он тоже является расходным материалом и время от времени изнашивается

Если признаки износа присутствуют, его лучше заменить, чтобы не заниматься разборкой всего узла только из-за замены ролика. Сальники распредвалов тоже меняются на новые.

19

Во время установки нового расходника следует обращать внимание на направление стрелок на ремне. Они должны указывать направление движения

Ремень будет работать и если установить его в обратном направлении, но в этом случае зубцы очень быстро износятся. 20 Затем производим натяжку нового ремня. Натяжка должна быть достаточной. Провисания допускать не следует, но и перетягивать ремень тоже не следует. 21. Стержень, который мы использовали для фиксации коленчатых валов, вынимается. Также следует извлечь и фиксатор распредвалов. 22. Теперь коленвал надо несколько раз прокрутить вправо. Делается это, пока пазы ни примут правильное положение. 23. Проверяем фазы и натяжение ременной передачи. Если что-то вас не будет устраивать, всю процедуру придется повторить. Не ленитесь делать это, так как неправильная установка может послужить сползанию ремня или даже его обрыву. 24. Возвращаем пробку и заглушки на свое место.

На этом процедуру замены ремня можно считать законченной. Вы не только сэкономите деньги, если проведете ее самостоятельно, вы еще получите очень хороший опыт.

Начало замены привода ГРМ

Начнём менять зубчатый приводной ремень, предварительно ослабив колёсные болты правого колеса, приподнимаем машину домкратом и снимаем колесо. Затем демонтировав металлическую защиту двигателя, снизу подкладываем под поддон упор либо домкрат. В арке передней стойки снимаем пластиковую защиту от грязи, которая держится на двух клипсах. Одна маленькая клипса находится на кожухе сверху, а другая снизу типа «ёжика» и его просто выдёргиваем с посадочного места.

Далее открыв капот двигателя, уберём в сторону трубки подвода топлива к рампе, трубку отвода паров бензина и жгут проводки и, отвернём шесть болтов подушки двигателя ключом (на 16).

В арке крыла сверху на кузове крепится поперечный кронштейн, отвернём его верхний болт, а нижний на рычаге немного ослабим и, отогнём верхнюю часть тяги в сторону.

Как только сняли опору, мотор опускаем немного вниз для удобства работы. Ключом накидным (на 15) подлезем к натяжному ролику ремня дополнительного оборудования. Методом прокрутки ролика ключом по часовой стрелке ослабляем ремень генератора и снимем со шкива на коленчатом валу.

Если у ремня состояние хорошее менять необязательно, отводим снятый край в сторону, чтобы не мешало нам работать. Если же решите поменять тогда, нужно запомнить или нарисовать на бумаге правильное расположение ремня по роликам и шкивам (см. фото выше).

Сняли ремень генератора, откручиваем болты и гайки верхней металлической крышки ГРМ ключом (на 13). Крышка крепится на трёх болтах и двух гайках. Нижний правый болт вытаскиваем вместе с крышкой.

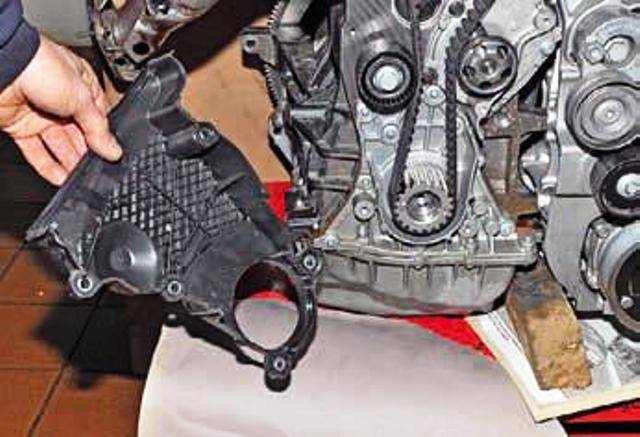

После того как демонтировали верхнюю крышку, открывается доступ к зубчатому ремню ГРМ и натяжному ролику. А также появляется доступ к двум болтам (на

Примечание! Можно вначале снять шкив с коленчатого вала и отвернуть болты нижней пластиковой крышки, а затем уже верхней металлической.

Установка поршня в верхнюю мёртвую точку

Идеально будет, если установить поршень первого или четвёртого цилиндра на верхнюю мёртвую точку (ВМТ) в такте сжатия газовой смеси. Для этого нужно отвернуть болтик (на

Затем проворачивая коленчатый вал через болт крепления шкива генератора, выводим поршень первого либо четвёртого цилиндра в ВМТ с помощью длинной алюминиевой проволоке, чтобы зеркало цилиндра не поцарапать.

Можно не устанавливать ВМТ, для этого наносим метки на шестерне распредвалов и ремне ГРМ относительно меток на двигателе. А также ставим метки на шестернях распредвалов относительно друг друга.

Демонтаж шкива генератора

После того как нанесли метки на шестернях распредвалов можно открутить болт шкива генератора. Для этого установим переключение скоростей на пятую передачу, помощник нажимает на педаль тормоза до конца и удерживает, а вы срываете болт с места.

Если вы работаете один без помощника, берёте толстую отвёртку и втыкаете в прорезь вентилируемого тормозного диска, чтобы упёрлась в корпус суппорта. А также сняв датчик коленчатого вала можно зафиксировать монташкой от проворачивания, вставив через окно в картере сцепления между зубьями венца маховика.

На маховике тоже ставим для надежности дополнительные метки относительно корпуса кратера.

Предупреждение! Не повредите монташкой зубья, предназначенные для прокрутки датчика (ДПКВ) они немного выступают от основных зубьев маховика.

Этот метод демонтажа шкива относится к типу двигателя со шпонкой на валу. На двигателях Рено Меган шпонки нет и, там сложнее работать, шкив снимается другим способом. После того как сняли шкив привода вспомогательных агрегатов, отвернём два болта (на

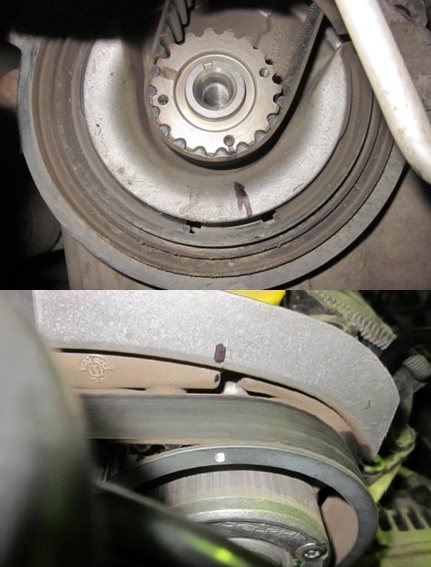

Точное нанесение меток

Затем как говорилось выше в статье, наносим точно метки на шестернях распределительных валов и ремне ГРМ относительно блока двигателя. На зубчатом ремне нужно стрелкой, указать направление, в какую сторону крутится, чтобы не ошибиться при переносе меток на новый ремень. А также нанесём метки на шестерне коленвала, ремне ГРМ и на блоке двигателя.

Метки со старого снятого ремня будем переносить на новый ТОЧНО приложив , друг к другу…

Меняем ремень на авто с бензиновым двигателем

Дабы произвести замену ремня ГРМ с мотором 2.0 на «французе» Рено Дастер без услуг специалиста, а своими руками, вам потребуются:

Отвертки;
Набор головок/ключей перечисленным размером 8/13/16/18;
Обычный шестигранник;
Совершенно новый комплект ГРМ, который состоит из ремня и нескольких роликов.

На работу вам потребуется порядка 3-ех часов.

1. Дабы на Рено Дастер начать процедуру замены ремня ГРМ, а также для осмотра самого ремня, чтобы выявить дефект, следует снять опору мотора с его правой стороны. Обязательно предварительно вам предстоит снять правое переднее колесо, а также защиту картера и специальные защищающие от пыли пыльники, чтобы обеспечить доступ ко всем нужным механизмам. После между так называемым подрамником и собственно картером мотора нужно проложить брусок из дерева, чтобы мотор был зафиксирован. Крепление генератора ослабить нужно ключом на 13, и тогда ремень привода легко и просто со шкива снимается.
2. Следующим действием снимаем с опоры, закрепленные на ней все без исключения электропроводки и еще держатели топливных проводов. Опора эта крепится 6-ю болтами. Берем головку на 16 и откручиваем болты крепления самой опоры к корпусу самого блока цилиндров, где располагается привод ГРМ и еще 3-и болта, крепежи к раме авто. Затем опора снимается.
3. На этой стадии нужно открыть доступ к верхней части ремня, для этого снимаем крышку привода распределительного вала. Для этой цели вам потребуется головка или же ключ на 13.

1. Далее убирать нужно привод ГУРа генератора, а также кондиционера. Собственно для этого обязательно надежно заблокируйте коленвал, чтобы он не проворачивался. Головкой на 18 открутите все крепежи на болтах шкива, скиньте ремень, и снимите шкив привода с данных агрегатов. Далее снимаем 2-ую крышку механизма ремня, которая находится снизу блока цилиндров, для этого ключом размерностью 8 открутите все болты, которых там 4-е штуки.
2. Чтобы не сбились фазы работы ремня на авто, следует обеспечить стопором, обязательную фиксацию валов от их вероятного проворачивания, предварительно вам потребуется выставить коленвал и распределительный вал в такое положение, когда наступает фаза сжатия топлива в 1-ом цилиндре. Также можно поставить соответствующие метки, чтобы знать, как правильно устанавливать новый ремень. Чтобы заблокировать коленвал, нужно отверткой вытащить 2-е одноразовые заглушки, которые выполнены из металла и резины, и которые находятся с левого торца мотора со стороны фильтра для всасываемого извне воздуха. А вот в отверстия, имеющиеся там и предназначенные специально для этой самой цели нужно вставить шпильку или же болт с резьбой ровно 75мм, который должен упереться в площадку на коленвале и не даст ему повернуться. Так, коленчатый вал будет заблокирован от поворота по часовой стрелке. Данное действие производить можно и раньше, тогда, когда вы демонтировали защиту мотора. Снимаем ремень ключом на 13 ослабеванием ролика натяжения. Данный ролик рекомендуется тоже заменить на новый при каждой последующей разборке.
3. Устанавливать новый ремень и собирать все, нужно идя в обратном порядке, и соблюдая строго все процедуры. Во время сборки нужно обязательно контролировать, что шпилька или болт, которые фиксируют коленвал, полностью демонтированы. Заглушки нужно поменять на новые и вставить их на место, вдобавок нужно использовать герметик.
4. Натяжение ремня осуществляется регулировкой натяжного специального ролика с использованием 6-гранного ключа.

Процедура полноценной замены ремня ГРМ на французском автомобиле Рено Дастер бензиновой версии разного объема похожи, тем более можно наглядно воспользоваться видео-инструкцией. Последовательность осуществляемых работ совершенно одинаковая. Стоит только отметить, что 2-литровый движок отличается собственно тем собственно, что у него напрочь отсутствуют установочные специальные метки на шкивах.

Ремнь ГРМ Рено Дастер на двигателе 2,0 л (замена, натяжка)

 В одной из наших статей мы уже рассказывали о замене ремня ГРМ на автомобиле Рено Дастер с двигателем 1,6л. Из предыдущей статьи «Замена ремня ГРМ Рено Дастер (двигатель 1,6 л)» можно узнать о приспособлениях которые помогут вам в процессе замены ГРМ. Так необходимо будет приспособление для удержания распределительных валов и для фиксации коленчатого вала.

Кроме описания приспособлений, для замены ремня ГРМ, в предыдущей статье вы также найдете и критерии при которых ремень ГРМ подлежит замене.

Операции по натяжению ремня ГРМ Рено Дастер 2,0 л

..и снимаем крышку. Головкой  «На 18»  проворачиваем коленчатый  вал  по  часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ.

 При нормальном натяжении ремня подвижный указатель 1 должен совпадать с выемкой неподвижного указателя 2 натяжного ролика (для наглядности показано при снятой нижней крышке привода ГРМ).

 накидным ключом «на 10» ослабляем затяжку гайки крепления натяжного ролика и шестигранником на 6 поворачиваем ролик по часовой стрелке (натягивая ремень) да момента совмещения указателей.

Удерживая ролик в этом положении, затягиваем гайку его крепления

Операции по замене ремня ГРМ Рено Дастер 2,0 л

Перед отворачиванием болта крепления шкива привода вспомогательных агрегатов необходимо заблокировать коленчатый вал от проворачивания. Для этого помощник должен включить в механической коробке передач высшую передачу, нажать на педаль тормоза и включить стояночный тормоз.

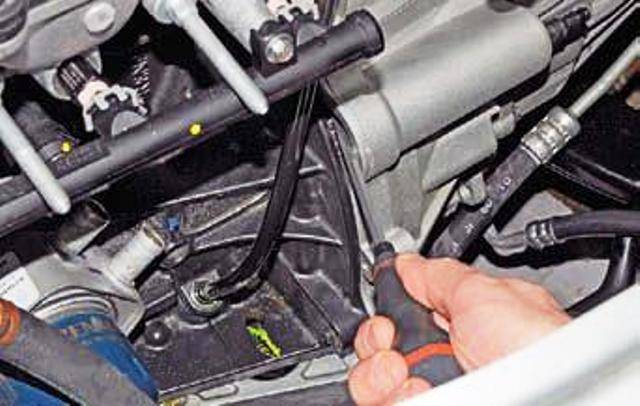

  Вставляем через окно в картере сцепления шлицевую отвертку между зубьями венца маховика (для наглядности показано при снятых шлангах системы охлаждения).

Головкой на 8  отворачиваем болтов    крепления    нижней    крышки привода ГРМ…

Чтобы не нарушить фазы газораспределения, перед снятием ремня ГРМ необходимо установить  коленчатый вал и  распределительные валы в положение ВМТ (верхней мертвой точке такта сжатия 1 -го цилиндра.

Вставляем стержень диаметром 8 мм и длиной не менее 70 мм. Можно использовать хвостовик сверла диаметром 8 мм.

Можно воспользоваться еще одним способом установки коленчатого вала в ВМТ первого цилиндра. Для этого необходимо контролировать метки 1 и 2 на коленчатый вале. В случае если они совпадут, то коленчатый вал стоит в ВМТ 1 цилиндра.

Более подробно о нем было сказано в статье о замене ГРМ для двигателя 1,6 л. («Замена ремня ГРМ Рено Дастер (двигатель 1,6 л)»)  Ослабляем затяжку ролика и поворачиваем его с помощью шестигранника. Снимаем ремень ГРМ.

… и снимем все стопорные приспособления. Еще раз проверяем натяжку ремня.

Проверка состояния роликов

На Renault Duster используются пластиковые ролики с расположенным внутри шариковым подшипником, не требующим пополнения запаса смазки в процессе эксплуатации. Для проверки состояния подшипника необходимо провернуть ролик, не допускаются посторонние шумы и заклинивание элемента. Дополнительно следует покачать ролик в вертикальной плоскости, при обнаружении биения шарикового подшипника ролик подлежит замене. Не допускается эксплуатация деталей с поврежденной или изношенной внешней частью, которая повредит поверхность нового ремня.

Источники

• https://autosecret.net/dvigatel-reno-daster/1580-remen-generatora-natjazhnoj-rolik
• https://cleanerauto.ru/kak-zamenit-remen-generatora-reno-daster-renault-duster.html
• https://fix-my-car.ru/texnicheskoe-obsluzhivanie/zamena-privodnogo-remnya/zamena-privodnogo-remnya-renault-duster.html
• https://okeyavto.ru/renault-duster/dvigatel/remen-generatora
• https://www.renault-duster.dv13.ru/texnicheskoe-obsluzhivanie/zamena-remnya-privoda-vspomogatelnyx-agregatov/
• https://razborov.net/renault/zamena-remnya-privoda-vspomogatel-nyh-agregatov-renault-duster-2.html
• https://www.DusterOk.ru/remont/kak-pomenyat-remen-generatora-na-reno-daster

Метки

Как мы упоминали выше, на двухлитровых моторах «Дастера» отсутствуют установочные метки на шкивах. Это значительно усложняет монтаж приводного ремня. Чтобы процедура прошла успешно, эти метки приходится делать самостоятельно. Как это осуществить? Нужно ориентироваться на положение ромбов (знаков «Рено»). Одновременно следует зафиксировать поршень в верхней мертвой точке. Далее красной или белой краской наносим метки, которые определяют взаимное место нахождения шкивов распредвала. Также следует нанести метки на маховике. Для этого пробираемся в окно картера сцепления и ставим там обозначение. Вместо краски можно использовать маркер

Чем ярче его цвет, тем проще будет нам ориентироваться в дальнейшем.Обратите внимание: данную процедуру нужно делать еще до изъятия старого ремня. Иначе выставить метки с нуля будет очень трудно

Детали ГРМ перестают быть связанными между собой и могут сместиться на небольшой угол. Поэтому сперва делаем метки, а затем снимаем старый и устанавливаем новый ремень, не проворачивая коленчатый вал. А чтобы убедиться в точности совпадения меток, следует прокрутить вручную данный вал на 110 градусов.

Замена ремня ГРМ Reno Duster

Перед началом замены, необходимо вынуть ремень, который предназначен для особых агрегатов. При этом нужно застопорить вал от возможных переворотов в момент откручивания болта в месте крепления привода.

После, для дальнейших действий понадобится вынуть датчик регулятора положения коленчатого вала. Здесь понадобится ключ на 10, и с его помощью отвернуть 2 прилегающих болта и вынуть содержимое.

Ключом на 18 понадобится открутить болт, закрепляющий штив привода. После вынимает болт, гайку и сам шкиф. Если во время демонтажа возникают какие-либо проблемы, то при помощи монтажной лопатки можно подвздеть сверху или снизу блок штива и попробовать вынуть.

Так как отметок на ремне никаких нет, то во избежание нарушений газораспределения, перед тем, как снимать ремень, необходимо поставить на место оба и закрепить. Блокируем куском металла отверстия, чтобы избежать поворотов вала.

После, необходимо вывернуть пробку и вкрутить вместо нее болт в цилиндрическое отверстие блока. Такой болт поможет заблокировать вращение валов. Болт должен полностью подходить по резьбе. Закрутить необходимо до полного упора в валы.

Теперь наша система готова к демонтажу изношенного ремня. Делается это при помощи 13-го ключа. Им нужно ослабить гайку, после чего повернуть в левую сторону ролик, который уменьшит натяжение, после чего перейдем к самому снятию ремня.

При переходе к этапу монтажа, следует действовать в таком порядке, чтобы стрелки, нарисованные на ремне, соответствовали его движению. Монтаж нового ремня необходимо начинать с натягивания на зубчики, штивы, колесный вал, насос. После, одновременно установить на ролик и закрепить. Делается это путем втыканием шпильки. Дальше, все собирается в обратном порядке.

Меняем ремень на авто с дизельным двигателем

Любая, плановая или нет, замена ремня ГРМ на таком варианте движка очень похожа на замену на основных бензиновых версиях авто. Отвечая на вопрос когда менять? Тогда, как и описано в версии с бензиновым мотором. Однако на данной версии следует строго контролировать точнейшее расположение меток, дабы не нарушить фазы газового распределения. Их во время установки надо ставить на распредвале и на насосе под названием ТНВД, и чтобы они совпадали с метками на ремне. Отметина на шкиве детали ТНВД совмещаться должна с такой же на блоке цилиндров. И когда если они не совпадают, то нужно будет устанавливать все заново.

Компания-производитель сообщает, что замена ремня ГРМ на авто Renault Duster требует замены опорного и, конечно же, натяжного роликов. Чтобы снять натяжной ролик нужно воспользоваться ключом на 16 и скрутить со шпильки гайку. Опорный ролик снять можно с помощью ключа размерностью Torx T-50 методом выкручивания винта с спицами в виде звезды. Ролики всегда устанавливаются всегда с моментом затяжки 50Нм.

Важно отметить, что замена ремня ГРМ подлежит непременной внеплановой замене, если при осмотре на нем вы невооруженным глазом обнаружили надрывы, всяческие порезы, путь и маленькие трещинки, маломальское отслоение резины, обнаружен корд, имеются сломанные зубцы, на торцах отчетливо видно расслоение

Замена ремня ГРМ двигателя 2,0

Замена ремня ГРМ

Рено Дастер: когда менять ремень ГРМ

На мегапопулярном городском кроссовере Рено Дастер замена ремня ГРМ по регламенту должна производиться каждые 60 тыс. км пробега, либо каждые 4 года. Замена производится, даже если ремень находится в удовлетворительном состоянии и внешне на нем отсутствуют признаки повреждения (трещины, разрывы). Также каждый автовладелец должен знать, что на протяжении службы ремня ГРМ должна производится проверка его состояния. Производитель Renault Duster рекомендует проверять ГРМ каждые 15 тыс. км пробега.

Как осмотреть ремень ГРМ на Рено Дастер

Ремень ГРМ можно найти под капотом машины. В Дастер установлен резиновый ремень, на внутренней поверхности которого есть зубчики. Ремень охватывает сразу несколько шкивов, кроме распредвала и коленвара ремень ГРМ захватывает еще некоторые вспомогательные агрегаты системы ГРМ. В результате в процессе работы ремень испытывает колоссальные нагрузки, что сказывается на его производительности и сроке службы.

Чтобы проверить целостность ремня ГРМ на Рено Дастер, достаточно визуально оценить состояние его поверхности на наличие отслоений, складок, трещин (в основном со стороны зубьев). На торце ремня также не должно быть явных признаков износа.

Выбор нового ремня ГРМ

При покупке комплекта деталей необходимо учитывать тип используемого мотора. Вместе с монтажом нового привода ГРМ следует менять ролики, поскольку изношенные подшипники приводят к некорректной установке ремня и ускоренному износу детали.

Для дизельных моторов

На машинах Renault Duster встречается 1,5-литровый дизель K9K мощностью 90 или 109 л. с. Для замены необходим оригинальный комплект с каталожным номером 7701477028 (цена от 2,6 тыс. руб.).

Допускается использование аналогов Contitech CT1035K1 (цена от 3,3 тыс. руб.), существует набор с индексом CT1035WP1, включающий в себя новую помпу системы охлаждения (стоимость от 6,1 тыс. руб.). Идентичные наборы производит Gates (K025578X, цена 3,6 тыс. руб.), но насос в этот комплект не входит.

Для бензиновых двигателей

Для замены ГРМ на «Рено Дастере» 1,6 л предусмотрен набор 130С17529R (включает эластичный элемент, 2 ролика и болт), который обойдется покупателю в сумму от 3,8 тыс. руб.

Возможно использование аналога FCR210844 от FranceCar (цена от 2,6 тыс. руб.). Для мотора объемом 2,0 л требуется комплект с артикулом 130C11551R (стоимость от 5,6 тыс. руб.)

или аналог от Gates (номер по каталогу K055550XS, цена от 5,2 тыс. руб.).
