Иммобилайзер не видит ключ

Иммобилайзер не видит ключ, что делать Как в таком случае завести авто

Современные автомобили сложно назвать родственниками первых авто или даже тех, которые были выпущены 15-20 лет назад. Дело в том, что прогресс в области автомобилестроения настолько ушел в перед, что уловить связь между старыми автомобилями, в которых было минимум электроники и нынешними машинами, просто «нафаршированными» различными датчиками и системами, довольно тяжело.Безусловно, появление разных электронных систем и помощников не может не радовать, и большинство из них направлены на улучшение комфорта, безопасности пассажиров, а также безопасности самого автомобиля. Однако все в этом мире имеет обратную сторону, которая чаще всего имеет неприятные нюансы. То, что в исправном состоянии радует и облегчает нам жизнь, в случае неисправности может серьезно ее испортить. Например, сбой в системе безопасности или просто банальная ее недоработка может привести к тому, что все двери авто заблокируются, а вы при этом останетесь на улице. Об этом я писал в одной из своих предыдущих статей

. Ситуация, согласитесь, довольно неприятная, и в большинстве случаев заканчивается тем, что люди от безвыходности бьют стекло, чтобы попасть вовнутрь своего авто. И это лишь один из тысячи примеров, когда электроника приносит массу проблем. От части именно из-за этой особенности новых авто некоторые «староверы» по-прежнему ездят на своих «старушках» и чинят их своими руками, где-нибудь в гараже… К слову сказать, ремонт современных авто не всегда под силу среднестатистическому автомобилисту, я имею ввиду ремонт своими силами

. Более того, из-за того, что устройство крутых «тачек» довольно сложное, а детали весьма дорогие, ремонт даже небольшой очень часто «влетает в копеечку». Но мы сейчас не об этом…

Сегодня мы поговорим о еще одной неприятной ситуации, когда электроника подводит и водитель оказывается один на один со своей проблемой. Речь о ситуации, когда иммобилайзер не видит ключ и не позволяет завести двигатель автомобиля. Как оказалось, проблема весьма популярная, к сожалению, но о том, как себя вести в такой ситуации знают не многие. В этой статье я попытаюсь дать совет, как решить данную проблему и подскажу, в чем же собственно дело. Поехали!

Для начала о том, что такое иммобилайзер. Углубляться в то, что это за «зверь» и как он работает я не буду, об этом уже писал в своей предыдущей статье, вот она: Что такое иммобилайзер? Принцип работы и ключевые отличия от автосигнализации. В двух словах, иммобилайзер — это защитный прибамбас, который не позволяет завести машину без «родного» ключа. То есть, в случае взлома сигнализации автомобиля, а также подбора ключа, мотор все равно не заведется, т. к. есть иммобилайзер, который проверяет наличие специального чипа, на котором есть цифровой ключ-пароль, позволяющий иммобилайзеру «понимать», что в салон сел владелец, у которого имеется ключ. Короче, я думаю вы поняли… Однако, как я уже говорил, бывают ситуации, когда иммобилайзер не видит ключ, то есть не понимает, что в замке «родной» ключ, а вы не взломщик, а хозяин, вот тогда-то и начинаются проблемы.

Ситуация неприятна тем, что вы сидите в своей машине и не можете ее завести, она не слушает вас и не разрешает завести мотор. Случается, что иммобилайзер не видит ключ лишь иногда, и после нескольких попыток «вынул-вставил ключ» мотор все же запускается, но тем не менее проблема есть и ее необходимо решать. Есть правда те, кто просто терпят выходки своей «ласточки» и сидят, по полчаса пытаясь завести двигатель, других же подобные «игры» не устраивают, поэтому они активно ищут выход. Что же происходит и кто виновен в этой ситуации?

Электронный блок управления (ЭБУ), как я уже говорил, запрограммирован на работу лишь с одним ключом (в том числе и его дубликатами, точными копиями), и доступ к двигателю предоставляется лишь после 100% совпадения кода прописанного в «мозгах» блока.

Итак, что же делать, когда иммобилайзер не видит ключа?

Думаю, данных способов будет достаточно, чтобы решить проблему, когда иммобилайзер не видит ключ, хотя есть, конечно, и другие не менее эффективные варианты. В случае безрезультатных попыток самостоятельно решить данную проблему, рекомендую обратиться к профессионалам, они хоть и «не дешевые ребята», но знают свое дело четко.

И последнее, если у вас есть своим секреты как побороть эту проблему или вам лично приходилось сталкиваться с ней — не стесняйтесь и делитесь своим опытом с нами, для этого воспользуйтесь, пожалуйста, формой комментариев.

Что делать, если отвязался ключ иммобилайзера

Если иммобилайзер перестал видеть ключ – нужно произвести переобучение системы. Для прописывания новых или старых сбившихся чипов используется мастер-ключ, который обычно имеет красную метку. При его наличии можно самому обучать иммобилайзер, если ключ слетел, по стандартной схеме:

Обучающий мастер-ключ с красной меткой

1. Сесть в машину и закрыть все двери.
2. Вставить мастер-ключ в замок зажигания, включить его и подождать от 10 секунд.
3. Отключить зажигание, при этом на приборной панели должны мигать все индикаторы.
4. Вытащить мастер-ключ из замка.
5. Сразу же вставить новый ключ, который нужно привязать, а затем дождаться тройного звукового сигнала.
6. Подождать 5–10 секунд, пока не прозвучит двойной звуковой сигнал, вытащить новый ключ.
7. Повторить п. 5–6 для каждого нового ключа.
8. После прописывания последнего ключа вставить обучающий мастер-ключ, дождаться сначала тройного, а затем двойного сигнала.
9. Вынуть мастер-ключ.

Приведенный способ работает на ВАЗ и многих других авто, но существуют и исключения. Подробную инструкцию по прописыванию ключа можно найти в руководстве по эксплуатации конкретной модели.

На большинстве авто привязка всех новых ключей осуществляется в рамках одного сеанса, при этом старые, за исключением мастер-ключа, автоматически отшиваются. Поэтому перед тем как самому прописать ключи в автомобильный иммобилайзер, нужно подготовить и старые, и новые.

Виды иммобилайзеров

Первые иммобилайзеры, имеющие ручное управление, ушли в прошлое. Большинство автопроизводителей выпускают электронные устройства, которые активируются кодовым электронным ключом. Для этого набор кода блокировки на устройстве не требуется, а водителю достаточно носить при себе брелок или карточку, что деактивирует прибор в присутствии владельца авто. По типу активирующего устройства иммобилайзеры делятся на:

1. Контактные, требующие ручной активации для отключения режима охраны. Это осуществляется нажатием на скрытую кнопку, применением ключа-карты, ручным вводом кода, брелком ДУ и другими способами.

2. Бесконтактные, срабатывающие автоматически, и не требующие участия владельца транспортного средства. Распознавание происходит автоматически при попадании радиомаячка в радиус обнаружения. Как правило, его вмонтируют в ключ зажигания.

Существует классификация иммобиайзеров по типу используемых блокировок:

1. Проводные, когда сигналы от блока управления к реле поступают по проводам.
2. Беспроводные, когда передача сигнала от БУ к реле происходит при помощи радиоволн.

Беспроводный тип устройства обеспечивает намного больший уровень защиты за счет сложности обнаружения мест разрыва цепей даже при обнаружении главного модуля. В проводных устройствах легко проследить путь от ЭБУ к реле и вручную замкнуть цепь.

По времени действия:

1. Моментального (машина сразу лишается подвижности).
2. С отсрочкой блокировки, когда двигатель глохнет после преодоления автомобилем небольшого расстояния.

Если заблокировал запуск двигателя

На отечественных автомобилях часто бывают случаи, когда из-за появления различных неисправностей система иммо начинает глючить, на панели горит иммобилайзер, не позволяя запустить мотор транспортного средства.

Если машина не заводится, то можно воспользоваться процедурой аварийного отключения иммобилайзера через ввод специального кода в электронный блок управления мотором, с помощью нажатия педели акселератора в заданной последовательности. У каждой модели автомобиля своя инструкция для этой процедуры, разработанная производителем транспортного средства.

Причины

Вышедший из строя иммо блокирует запуск двигателя и не дает водителю использовать транспортное средство по назначению. Что может привести к выходу иммобилайзера из строя:

• разрядившееся батарейка в индетификационном чипе в иммо, работающем на радиоканале;
• выход из строя микросхемы с кодом, которая встроена в ключ;

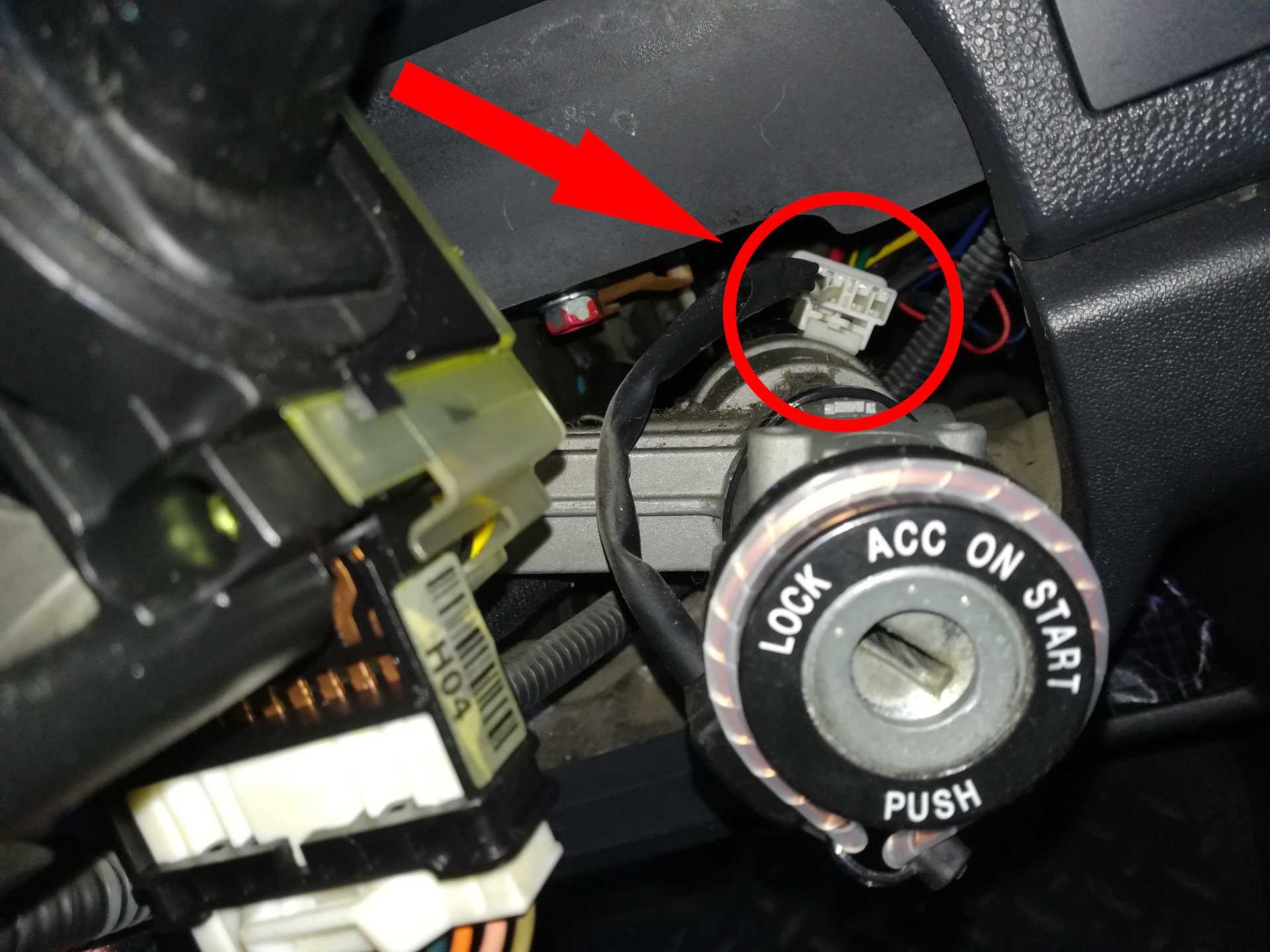

• повреждение и обрыв катушки, намотанной на замок зажигания;
• повреждение электрических цепей, питающих иммобилайзер или связывающих его с системой электронного управления двигателем;
• повреждение информации в постоянном запоминающем устройстве (ПЗУ) противоугонной системы или ЭБУ двигателя, при мощном электромагнитном возмущении;
• запуск стартера и системы зажигания двигателя при недостаточном заряде аккумулятора;
• снятие клемм с аккумуляторной батареи при включенном зажигании.

Что делать

Если иммобилайзер заблокировал запуск двигателя, делать необходимо следующее:

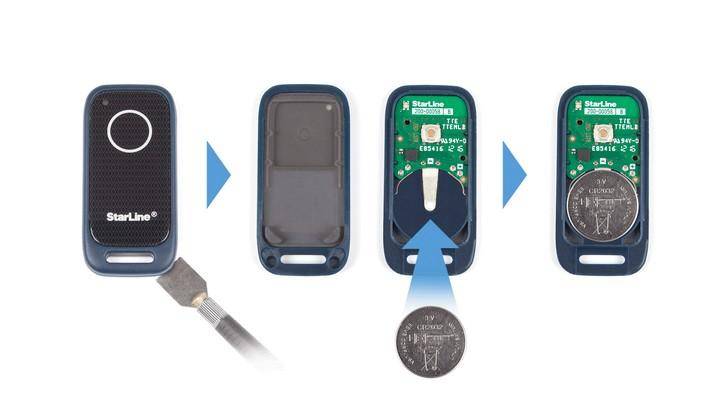

• При подозрении на разряд батарейки в индетификационном чипе следует использовать дубликат или заменить в нем элемент питания. В автомобилях средней и высокой ценовой категории предусмотрен специальный слот, при помещении в который электронный ключ с разряженным элементом питания будет работать.
• При покупке автомобиля водителю выдаются 3 ключа. 2 рабочих черных и 1 учебный с красной вставкой. Чипы рабочих ключей прописаны в памяти противоугонной системы, и с их помощью в нее самостоятельно по заводской инструкции можно записать еще 5 ключей. Наличие запасных чипов снимет проблему с их выходом из строя.
• Разблокировка системы зажигания мотора при выходе из строя цепей питания иммо и ЭБУ двигателя произойдет при устранении неисправности автоэлектриком.
• Обрыв цепи накачки на замке зажигания можно проверить с помощью дополнительного эмулятора, подключенного параллельно через диод и реле к основной катушке. Если он сработает, и двигатель заведется, то катушка вышла из строя. Также ее можно проверить «на обрыв» с помощью мультиметра, предварительно отсоединив от электрической цепи.
• Разблокировать запуск двигателя при удалении или повреждении информации в ПЗУ электронного блока управление двигателя или иммобилайзера возможно только после удаления поврежденных данных и перепрошивки памяти с помощью специального оборудования и программного обеспечения.

Как самому отключить иммобилайзер?

Если штатный иммобилайзер заблокировался, то отключить АПС-4 достаточно просто. Нужно физически устранить иммобилайзер, удалить информацию о нем из энергонезависимой памяти ЭБУ впрыска, после чего установить перемычку в разъем иммобилайзера для восстановления целостности диагностической шины.

На автомобилях «десятого» семейства ВАЗ АПС установлен над ЭБУ впрыска, доступ к нему – сбоку центральной консоли у педального узла. У «девятого» и в дальнейшем «пятнадцатого» семейства машин ВАЗ – за панелью приборов, в районе рулевой колонки.

После физического отключения АПС-4 перестанет работать штатное плавное гашение света плафона в салоне. Так как отключить иммобилайзер – это по сути только разорвать его связь с ЭБУ впрыска, то можно и не удалять сам блок, а просто извлечь из его разъема контакты 9 и 18, соединив их «мимо иммобилайзера».

Теперь блок физически отключен от ЭБУ впрыска, но ЭБУ по-прежнему ждет от него сигнал на разрешение запуска. Поэтому теперь нужно очистить EEPROM ЭБУ, что удобнее делать на блоках типа «Январь 7.2», где для этого достаточно собрать простейшее устройство-программатор из двух «крокодилов» для подачи питания и «массы» на снятый блок управления, китайского «шнурка» VAG-COM с Aliexpress и нескольких колодок (например, отрезанных от старых компьютерных блоков питания – на давно уже не использующиеся дисководы под 3,5” дискеты колодки питания как раз подходят). На контакты 12, 13, 43, 44, 63 подается «плюс», на 51, 53 и корпус самого блока – «масса», K-линия от адаптера подключается к выводу 71.

Во многих программах для работы с памятью ЭБУ впрыска отключение иммобилайзера максимально просто – в программе ChipLoader для этого достаточно считать EEPROM из контроллера, нажать кнопку «Удалить иммо» и залить обработанный дамп памяти обратно в контроллер.

Старые «бошевские» блоки управления в этом плане в разы менее удобны, поскольку легкого доступа к EEPROM не предоставляют. У них приходится работать напрямую с микросхемой энергонезависимой памяти через специальный программатор – не лучшее решение для выполнения своими руками.

Как снять иммобилайзер на более поздних моделях ВАЗ? Здесь он уже усовершенствован, в том числе появилось управление штатным ЦЗ с радиоключей. Поэтому физически удалять АПС здесь уже нельзя, поскольку перестанет нормально функционировать и центральный замок (подобные же проблемы возможны и при установке б/у блока иммобилайзера на машину, где уже был обучен другой блок). Были модернизированы и сами блоки управления двигателем, их перепрограммирование уже не выполнить настолько «наколенным» способом, поэтому стоит обратиться к специалистам.

Ещё кое-что полезное для Вас:

В более современных системах впрыска удаление устройства уже значительно труднее – если старые «ВАЗовские» блоки спокойно работали с чистым EEPROM, то в дальнейшем эта очевидная лазейка для угонщиков устранена на уровне программного кода ЭБУ впрыска. Он в будет искать связь с блоком иммобилайзера, причем с использованием динамического кода, что делает невозможной и простую подмену блоков.

На таких автомобилях отключение иммобилайзера возможно только при перепрошивке ЭБУ впрыска модернизированной прошивкой, в которой удален код, отвечающий за «общение» с иммобилайзером. Для создания подобных прошивок нужен немалый труд – нужно дизассемблировать готовый машинный код, разобраться в его логике и произвести правильную модификацию. Поэтому даже на привычном «Логане» отключение иммобилайзера может стоить в несколько раз дороже, чем на той же вазовской «десятке», и не за все блоки управления мастера берутся.

Здесь разумнее не отказываться от иммобилайзера полностью, а отремонтировать его, благо ломаться в этой системе практически нечему. При условии целостности считывающей антенны в замке зажигания и ее надежного соединения с иммобилайзером проблемы редки, причем они связаны с включением обходчиков при установке сигнализаций с автозапуском.

Это вызвано тем, что на ряде автомобилей обходчик ставится не бесконтактно (антенна обходчика поверх антенны считывателя), а в разрез штатной антенны. Нарушение контакта из-за наличия натяга в проводах, некачественной скрутки проводов приводит сначала к спорадическим отказам устройства, а затем и к полной неработоспособности. Однако ремонт при этом гораздо быстрее и дешевле, чем отключение иммобилайзера вообще.

Видео:Как самостоятельно отключить иммобилайзер

Разрешение проблем

Что делать, если иммобилайзер заблокировал запуск двигателя? В первую очередь убедитесь, что сам по себе он функционирует нормально – индикатор на приборной панели (если он есть) указывает на то, что код чипа не распознан. Если же индикатор при включении зажигания «не подает признаков жизни», то скорее стоит начать с проверки электрики – возможно, вылетел предохранитель на участке цепи, где запитан блок иммобилайзера.

Не распознаваемый системой ключ перепропишите – это решает проблемы. Однако существуют два способа программирования иммобилайзера. В первом случае, применяющемся на большинстве иномарок, программирование кодов ключей осуществляется дилерским диагностическим сканером, через внутреннюю сеть (запрос идет на серверы завода-изготовителя). За один раз прописывается весь комплект ключей, так как в начале процедуры обучения данные о ранее прописанных ключах из памяти стираются. Так что сам владелец ничего сделать с иммобилайзером не может:он обращается к официальному дилеру своей марки или в фирму, специализирующуюся на подобных работах. Собственно говоря, существование универсальных приборов для обучения иммобилайзеров и «играет на руку» угонщикам. И к выбору компании, предлагающей услуги по обучению иммобилайзеров, стоит подойти внимательнее – владелец автомобиля не проконтролирует, сколько ключей пропишут на самом деле, может обнаружиться и «лишний» на будущее.

Второй способ обучения иммобилайзера предполагает наличие в комплекте мастер-ключа, используемого для программирования остальных. Это позволяет владельцу самому выполнять обучение иммобилайзера, но только в том случае, если распознается сам мастер-ключ. Подобный механизм обучения имеет, например, прекрасно знакомый владельцам ВАЗов, начиная с «Калины», блок АПС-6.

Вас также заинтересует:

Для программирования «рабочих» ключей с помощью обучающего на блоке АПС-6 надо:

1. Закрыв двери, включить зажигание обучающим ключом.
2. Выждать не менее 6 секунд, затем выключить зажигание. Индикатор иммобилайзера перейдёт в режим моргания с высокой частотой, указывая на начало процедуры обучения.
3. Вставить прописываемый ключ в замок и включить зажигание. Сделайте это, пока индикатор иммобилайзера не погас. Зуммер подаст три звуковых сигнала, указывая, что чип в ключе распознан и считан. Если индикатор гаснет, а звуковых сигналов нет, это означает либо то, что зажигание включено слишком поздно (повторите шаг 1 и далее), либо то, что иммобилайзер неисправен.
4. Подождать, пока не прозвучат еще два сигнала. Это подтверждает, что код ключа записан в память контроллера.
5. Повторить шаги 3 и 4 для остальных ключей.
6. После выключения зажигания последним прописываемым ключом с паузой не более 6 секунд нужно снова вставить в замок обучающий ключ и включить зажигание. Сначала прозвучат три писка зуммера, затем – еще два.
7. Выключить зажигание, но не вынимать ключ из замка, пока не раздастся одиночный сигнал. Частота моргания индикатора иммобилайзера увеличивается. Если нет, вернитесь к шагу 1 и попробуйте заново. Вторичная ошибка однозначно укажет на то, что обучение с этим мастер-ключом невозможно. Поэтому обращайтесь в сервис.
8. Когда раздастся одиночный сигнал, нужно быстро включить зажигание. Зуммер подаст тройной сигнал, а индикатор иммобилайзера погаснет. Через 2-3 секунды зажигание выключите. Автомобиль отреагирует морганием аварийной сигнализации и звуковым сигналом.
9. Вынуть обучающий ключ. Перед тем, как проверить работу прописанного ключа, подождите как минимум 10 секунд.

Процедура выглядит сложно, но зато это гарантирует, что пользователь не сможет случайно запустить переобучение при простом использовании мастер-ключа для включения зажигания.

В некоторых системах без мастер-ключа производитель предусматривает аварийные пин-коды для программирования ключей. На старых Renault пин-код высчитывают через программу Trantir по шифру, который нанесен внутри корпуса ключа, на Kia/Hyundai до 2007 года выпуска определяется по последним цифрам VIN даже без специальных программ (онлайн-сервисы), и так далее. Сам ввод кода выполняется и штатными средствами автомобиля (у Renault внутрисалонной кнопкой блокировки дверей) и через диагностический разъем. В этом случае придется купить адаптер, для старых автомобилей недорогих устройств типа VAG K-Line c Aliexpress. Нужный софт найдёте в Интернете. На уже упомянутых Kia/Hyundai используется программа Cascade, в которой процесс обучения иммобилайзера интерактивен и вынесен в соответствующий пункт меню.

Самостоятельная установка

Иммобилайзер обычно устанавливается производителями во время сборки автомобиля. Но, если у вас в авто нет представленного противоугонного устройства, а само использование вам кажется занимательным и весьма надежным, проведите установку самостоятельно – это не займет много времени.

Для начала приобретите подходящую и понравившуюся модель, а затем, согласно следующей последовательности, приступайте к установке блока. Здесь проделайте:

1. На первоначальном этапе следует разобрать верхнюю часть торпеды – панели, находящейся над рулем. Все движения необходимо проводить аккуратно, чтобы не повредить не только саму пластиковую панель, но и всевозможные провода, которые здесь находятся в изобилии.

2. Учтите, что сам блок устанавливают именно в электронике автомобиля, особенно если противоугонное устройство основано на разрыве цепи между двигателем и замком зажигания. В остальных случаях следует в точности следовать инструкции, предложенной производителями приобретенного устройства.

3. Теперь следует просверлить небольшое отверстие в пластиковой панели для размещения электронного замка. Делать это лучше с правой стороны от руля, поскольку монтаж в этом случае пройдет быстрее, в то же время как грабителям окажется сложнее добраться до заветного замка.

4. После размещения замка приступают к подключению – самому сложному процессу во всей работе. Один контакт подсоедините к клемме, используя предохранитель и привод, получится плюсовое значение тока.

Проведите ряд действий коммутации электрических систем, где также следует воспользоваться инструкцией, потому как в зависимости от вида иммобилайзера здесь будут использоваться определенные провода. На этом же этапе проводят пропись ключа.

5. Подключите последний контакт – он отвечает за блокировку дверей и последующего открытия.

6. На завершающем этапе проводится проверка всех задействованных проводов. Здесь необходимо проверить работу всех систем, чтобы не допустить возникновение аварийной ситуации в дальнейшем.

После проверки и исправления всех недочетов вновь ставят пластиковую панель, которая не должна выдавать проведенное вмешательство.

Максимально точно поместите деталь на место – у угонщиков не должна возникнуть мысль, что были проведены какие-либо действия.

Как механик диагностирует ошибку P0633?

Для надлежащего диагностирования ошибки P0633 потребуется усовершенствованный сканер OBD-II и цифровой вольтомметр. Сначала механик подключит сканер OBD-II к диагностическому разъему автомобиля и считает все сохраненные данные и коды ошибок. Затем он очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли код P0633 снова. Если код ошибки исчезнет, это может указывать на наличие прерывистой неисправности, которую намного труднее диагностировать и устранить.

Если код ошибки появится снова, механик визуально осмотрит электрические провода, соединители и предохранители, относящиеся к модулю управления двигателем (ECM) или модулю управления силовым агрегатом (PCM). При необходимости он отремонтирует или заменит все закороченные, оборванные, перегоревшие, поврежденные или подвергнутые действию коррозии компоненты. После этого механик выяснит, ремонтировался или менялся ли недавно ECM/PCM автомобиля, а также требует ли модуль управления перепрограммирования. Если ECM/PCM автомобиля давно не ремонтировали и не меняли, механик выяснит, разряжалась ли недавно аккумуляторная батарея. Если нет, механик заменит модуль управления двигателем (ECM) или модуль управления силовым агрегатом (PCM).

Если проблема не решится, механик проверит и при необходимости заменит модуль зажигания. Также в ходе диагностирования может потребоваться использование вспомогательного ключа иммобилайзера для проверки прав доступа к текущему ключу. Каждый раз после замены или перепрограммирования каких-либо компонентов механик будет очищать коды ошибок с памяти компьютера и проводить тест-драйв автомобиля, чтобы выяснить, появляется ли код P0633 снова. Это поможет определить, решена ли проблема.

Можно ли завести автомобиль, если слетел иммобилайзер

Если иммобилайзер перестал видеть ключ, есть ряд способов отключить блокировку. Для начала следует попробовать запасной ключ. Если он недоступен или также не срабатывает, помогут другие способы обхода защиты. Проще всего дело обстоит с более старыми моделями без CAN-шины. Варианты их запуска изложены ниже.

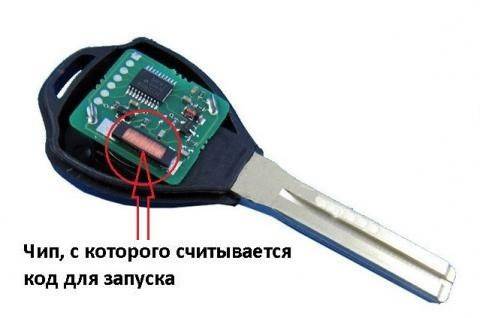

Чип в ключе иммобилайзера

Использование дополнительного ключа

Если отвязался ключ от иммобилайзера, но у вас есть запасной – используйте его. Скорее всего с другой меткой двигатель запустится. В этом случае можно попробовать вновь привязать «отвалившийся» основной ключ, используя обучающий, либо купить новый и привязывать его.

При наличии сигнализации с автозапуском, если не работает иммобилайзер, завести машину можно ключом из обходчика. Обнаружить его можно, сняв пластиковую обшивку у замка зажигания и найдя катушку-антенну, провод от которой ведет к небольшой коробке. В ней установщики прячут запасной ключ или чип из него, который посылает сигнал на защитный блок.

После извлечения чипа автозапуск будет неработоспособен.

Обход с помощью перемычек

На машинах без шины CAN для управления бортовой электроникой, к примеру, Opel Vectra A, используются простые иммобилайзеры, которые легко обойти. Для запуска такой машины нужно:

Как отключить иммобилайзер перемычками на Opel Vectra: видео

Как отключить иммобилайзер перемычками на Opel Vectra:

1. Отыскать блок иммо в передней панели.
2. Найти его схему или разобрать блок и прозвонкой выявить контакты, ответственные за блокировку бензонасоса, стартера и зажигания.
3. Перемычкой (куски провода, канцелярские скрепки и т. д.) замкнуть соответствующие контакты.

Посредством перемычек также иногда удается деактивировать иммобилайзер на старых моделях ВАЗ, таких как 2110, Калина и другие.

Для машин, у которых блок иммо жестко прописан в прошивке ЭБУ, этот способ не подойдёт.

Установка обходчика

Если иммобилайзер не видит ключ, а вышеуказанные способы обхода недоступны – можно установить обходчик иммобилайзера. Есть два типа таких устройств:

Схема обходчика иммобилайзера

• Выносные обходчики. Выносной обходчик обычно используют для установки сигнализации с автозапуском. Он представляет собой коробочку с двумя антеннами (принимающей и передающей), в которой лежит запасной ключ. Как подключить обходчик иммобилайзера – решает установщик автосигнализации, но чаще всего блок размещается в передней панели.
• Эмуляторы. Эмулятор иммобилайзера – более сложное устройство, которое содержит в себе чип, имитирующий работу штатного блока защиты. Он подключается к проводке блока иммо и по шине CAN посылает ЭБУ сигналы о разблокировке. Благодаря эмулятору можно запускать мотор даже нечипованным ключом-дубликатом.

Для того, чтобы обходиться вообще без ключей, нужен именно второй вариант. Такие эмуляторы стоят относительно недорого (1–3 тыс. рублей), а их установка позволяет завести машину без иммобилайзера.

Использование обходчиков и эмуляторов упрощает жизнь водителю, но снижает степень защиты автомобиля от угона. Поэтому устанавливать автозапуск следует только совместно с надежной качественной сигнализацией и дополнительными системами защиты.

Кодовое отключение иммобилайзера

Ответ на вопрос “можно ли запустить машину без иммобилайзера, обходчика и запасного ключа?” зависит от наличия специального пароля. Ввод пин-кода осуществляется следующим образом:

Штатная клавиатура иммобилайзера в peugeot 406

1. Включить зажигание.
2. Выжать педаль газа и удерживать ее 5–10 секунд (зависит от модели), пока не погаснет индикатор иммобилайзера.
3. Кнопками бортового компьютера ввести первую цифру кода (количество нажатий равно цифре).
4. Нажать и отпустить педаль газа еще раз, после чего ввести вторую цифру.
5. Повторить п. 3–4 для всех цифр.
6. Запустить разблокированный автомобиль.

На некоторых авто для выполнения процедуры может использоваться кнопка управления центральным замком на пульте.

Замена блока управления

Если ни один из способов, как обойти иммобилайзер без ключа, не помогает, остается лишь менять блоки. В лучшем случае можно заменить только блок иммобилайзера, привязав к нему новые ключи. В худшем – придется менять и ЭБУ, и блок иммо. Порядок действий при подключении и отключении иммобилайзера зависит от авто.

Для ряда моделей существуют прошивки с деактивированной защитой. В них можно удалить блокировку иммобилайзера навсегда. После перепрошивки ЭБУ мотор заводится без опроса защитного блока. Но так как завести машину нечипованным ключом становится намного проще, использовать прошивку без защиты желательно только при наличии хорошей сигнализации.

Устройство и принцип работы

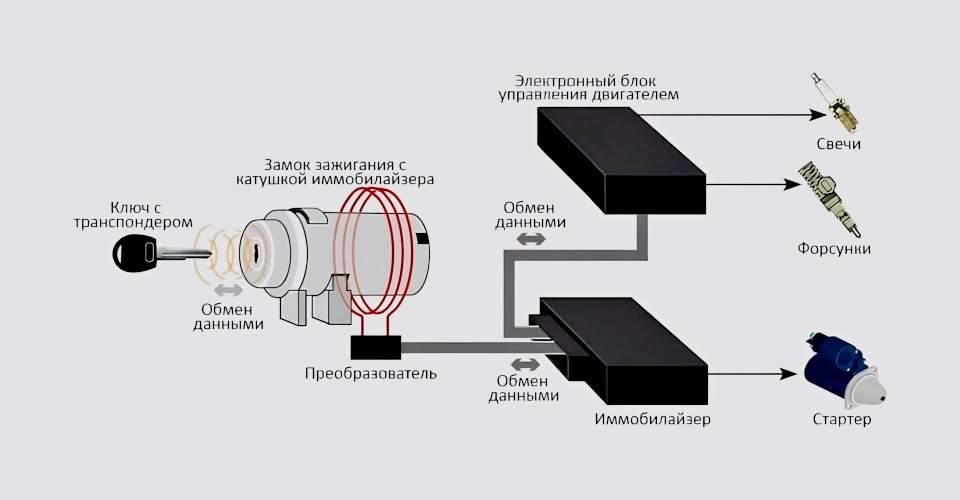

Как работает иммобилизатор

Иммобилайзеры могут выглядеть по‐разному, но большинство из них содержат:

• антенные и приемные элементы;
• контроллер;
• преобразователь;
• электроцепи.

Многие устройства работают без батареек, энергия поступает индукционно от катушки возле замка зажигания автомобиля. Но в трети из иммобилизаторов все же установлены элементы питания. Иммобилайзеры, работающие по бесконтактному принципу, посылают сигнал через метки типа RFID — Radio Frequency Identification. В переводе это значит «идентификация с помощью радиочастот». Сигнальная генерация начинается после подачи импульса антенной, через которую также принимается сигнал. В силу небольшого размера, чип монтируется в корпус ключа, антенну «наматывают» на замочную личинку.

Когда включается зажигание, иммобилайзер читает код и принимает информацию из эфира, сравнивая её с записанным в память. Верный код запускает подачу разрешающего сигнала на управляющий блок, автомобиль готов к старту. Сложные криптографические модули могут использовать коды без повтора. Но такие динамические наборы импульсов могут нарушить баланс системы, она теряет связь с иммобилайзером, приходится его «обучать» заново.

Кроме RFID, управление иммобилайзером может выполняться инфракрасным оборудованием на светодиодах. Открывая дверь, пользователь нажимает кнопку, расположенную на ключе. Ручное открытие с поворотом замка приведет к блокировке контроллера, «движок» не заведется.

Устройство иммобилайзера

Схема обхода иммо для автозапуска Устройство иммобилайзеров подразумевает не только наличие ключей, но и других элементов. Причем если хотя бы один из компонентов выйдет из строя, это может привести к неработоспособности системы в целом.

Основные элементы иммо:

• непосредственно ключ, предназначенный для передачи импульса от встроенного в него передатчика;
• антенный адаптер (или несколько), выполняющий функцию преобразования электромагнитных импульсов в электрические;
• приемное устройство, предназначенное для преобразования импульсов в формат, который может считать контроллер;
• сам контроллер, по сути, являющийся основной составляющей иммо;
• различные исполнительные механизмы, осуществляющие блокировку и разблокирование силового агрегата;
• электроцепи, по которым передается питание и осуществляется передача импульсов между модулями.

Фотогалерея «Основные элементы системы иммо»

1. Ключ иммо от автомобиля Митсубиси

2. Антенный адаптер автомобиля Хендай

3. Приемник иммо автомобиля БМВ

4. Управляющий модуль — контроллер системы
