Признаки неисправности
Форсунки могут быть неисправны не только на бензиновом инжекторном двигателе, но и на дизельных агрегатах. Основные симптомы неработоспособности этих деталей идентичны, поэтому вне зависимости от вида топлива, на котором работает двигатель, на неисправность этой детали могут указывать следующие признаки:
- Повышенный расход топлива;
- Нестабильная работа двигателя в режиме «холостого хода»;
- Затруднённый пуск, напоминающий «перелив» карбюраторного двигателя;
- Рывки при равномерном движении, и провалы при резком ускорении.
Это основные признаки неисправности, но проверка форсунок должна производиться только после того, как будут полностью исключены другие возможные причины таких проявлений. Двигатель может работать нестабильно при неисправности бензонасоса, когда текут шланги или происходит забивание просвета патрубка различными отложениями. Засорившийся топливный фильтр также может негативно повлиять на приёмистость двигателя. Причиной рывков на бензиновом двигателе может также стать неисправная система зажигания. Все вышеперечисленные варианты поломок двигателя должны быть полностью исключены, прежде чем приступать к полноценной диагностике форсунок двигателя.
Возможные неисправности дизельных форсунок
Наиболее частой причиной неисправности является нарушение плотности посадки иглы в направляющей втулке форсунки. Если ее значение уменьшено, то через новый зазор протекает большое количество топлива. В частности, для нового инжектора допускается утечка в объеме не более 4% от рабочего топлива, которое попадает в цилиндр. В целом же, количество топлива из форсунок должно быть одинаковым. Обнаружить утечку топлива на форсунке можно следующим образом:
- найти информацию о том, какое давление должно быть при открытии иглы в форсунке (для каждого двигателя он будет различным);
- снять форсунку и установить ее на испытательный стенд;
- создать заведомо высокое давление на форсунке;
- с помощью секундомера измерить время, через которое давление упадет на 50 кгс/см2 (50 атмосфер) от рекомендуемого.
Проверка форсунки на стенде
Это время также прописано в технической документации к двигателю. Обычно для новых форсунок оно составляет от 15 секунд и более. Если форсунка поношенная, то это время может сократиться до 5 секунд. Если время меньше 5 секунд, значит форсунка уже находится в нерабочем состоянии. Дополнительную информацию о том, как ремонтировать дизельные форсунки (выполнять замену распылителей) вы можете почитать в дополнительном материале.
При износе седла клапана форсунки (не держит требуемого давление и происходит чрезмерный слив) ремонт бесполезен, обойдется больше половины стоимости новой (а это около 10 тыс. руб).
Иногда дизельный инжектор может давать небольшую или обильную течь горючего. И если во втором случае необходим лишь ремонт и полная замена форсунки, то в первом случае можно обойтись собственным силами. В частности, необходимо притереть иглу к седлу. Ведь основная причина подтекания — нарушение уплотнения на торце иглы (другое название — уплотняющий конус).
Для удаления подтекания дизельной форсунки зачастую используют тонкую шлифовальную пасту ГОИ, которую разводят с керосином. Во время притирки необходимо следить за тем, чтобы паста не попала в зазор между иглой и втулкой. По окончании работ все элементы промывают в керосине или солярке без примесей. После этого нужно обдуть их сжатым воздухом из компрессора. После сборки вновь проверить на наличие течи.
Выводы
Частично вышедшие из строя форсунки являются не критичной, однако весьма неприятной поломкой. Ведь их неправильная работа ведет к значительной нагрузке на другие узлы силового агрегата. В целом же, машину при забитых или ненастроенных форсунках эксплуатировать можно, однако желательно как можно быстрее выполнить ремонт. Это позволит сохранить в работоспособном состоянии двигатель автомобиля, что избавит вас от еще больших денежных расходов. Так что при проявлении первых же симптомов нестабильной работы форсунок на вашем дизельном автомобиле рекомендуем хотя бы элементарным способом проверить работоспособность форсунки, которую как видите вполне под силу сделать каждому в домашних условиях.
Современный дизель — это высокоточная система подачи и впрыска топлива. Однако, современный дизель не самый надежный агрегат. Во многом надежность дизеля не связана с конструктивностью самой системы, а больше зависит от качества применяемого в автомобиле топлива. А так как в России дизельное топливо не самого хорошего качества, то в дизельной системе часто происходят поломки. Из-за некачественного топлива владельцам дизельных машин чаще всего приходится обращаться в СТО для ремонта форсунок. В отличие от бензиновых форсунок, которые чаще всего меняются полностью и не ремонтируются, дизельные форсунки можно попытаться отремонтировать. Для того, чтобы понять нужен ли ремонт форсунок, попробуем разобраться немного в теории.
Ремонт топливной системы
Основные неисправности системы
Вы можете самостоятельно определить, что система Common Rail перестала исправно работать, если вы наблюдаете, что:
- Понизилась мощность двигателя;
- Увеличился расход топлива;
- Машина стала хуже заводиться, глохнуть на холостом ходу или при обгоне;
- Начались ощутимые перебои в работе двигателя (стал заметно трястись кузов);
- Цвет выхлопного газа изменился на нехарактерный (черный дым, белый дым).
Если топливная система неисправна, то содержание сажи в камере сгорания повышается, и как следствие выходит из строя турбокомпрессор и выхлопная система автомобиля, а также клапан рециркуляции выхлопных газов (EGR).
Поэтому если вы заметили подобные симптомы, рекомендуем незамедлительно обратиться на станцию технического обслуживания.
Виды износа топливной аппаратуры
На степень износа напрямую влияет качество дизельного топлива. Одним из первых элементов который выходит из строя это насос низкого давления (подкачка) ТНВД. Подкачка подвержена механическому износу и может “гнать металлическую стружку”. При этом ТНВД может работать без потери производительности и влечь за собой быстрый выход из строя всех форсунок. Устанавливать новые или отремонтированные форсунки на автомобиль, в котором имеются подобные дефекты ТНВД категорически не рекомендуется. Иначе они опять могут выйти из строя.
Ремонт автомобиля с системой Common Rail начинается с компьютерной диагностики – 1600 руб. В зависимости от показания датчиков в реальном времени, а так же записи ошибок блоком управления, специалист принимает решение о демонтаже форсунок, ТНВД или всей системы в комплексе.
При выявлении неисправности форсунок требуется их демонтаж – 500 руб. за штуку и проверка на испытательном стенде – 800 руб. за штуку. При необходимости в форсунках меняются запасные части и производится их регулировка – 3000 (включая диагностику) за штуку.
При выявлении неисправности ТНВД (топливный насос высокого давления) требуется демонтаж 5000р и проверка на испытательном стенде — 3500 руб. При необходимости в ТНВД меняются запасные части и производится регулировка и обкатка по параметрам – 7000 (включая диагностику).
Ремонт производится с использованием новых оригинальных запчастей и применением специализированного инструмента и оборудования по регулировке.
Пока агрегаты (ТНВД и форсунки) диагностируются на топливном участке, специалисты слесарного участка проводят проверку на предмет абразивных частиц, грязи и воды в топливном баке. И при необходимости демонтируют топливный бак и магистрали для проведения очистительных работ.
Почему форсунки на дизельном двигателе выходят из строя?
Форсунки на дизельном моторе выходят быстрее, чем на бензиновом моторе. Это обусловлено тем, что у этих моторов разный принцип работы. Но в обоих случаях виной всему является некачественное топливо или несвоевременная замена фильтра очистки топлива. Если обслуживать машину вовремя, то форсунки должны отработать без замены и ремонта не менее 150 000 км. Если же использовать еще и качественное топливо, то заводские форсунки должны ездить 200-300 тыс. км.
Но, как правило, топливо используется не самое качественное, а фильтра меняются редко. Поэтому форсунки в современных дизелях едва ли выхаживают 150 тыс. км. После чего загрязняются и начинают дозировать топливо неправильно. Чтобы это исправить, придется как минимум произвести их механическую очистку от отложений и грязи. Данную процедуру лучше не откладывать в долгий ящик, а работу доверить людям, разбирающимся в этом.
Поэтому заливайте качественное топливо, делайте вовремя ТО и будем Вам счастью! На этом все! Ни гвоздя, ни жезла и до новых встреч на нашем сайте!
В дизелях я новичокВопрос какие симптомы проявляются когда форсунка перелевает или уже мёртвая и когда тнвд на исходе?!
Что такое распылитель форсунки
Форсунка — это необходимый элемент топливной системы Common Rail, она служит для:
создания впрыска топлива (обеспечение необходимой дозы и угла подачи горючего);
герметизации системы впрыска от камеры внутреннего сгорания;
экономичности расходования топлива.

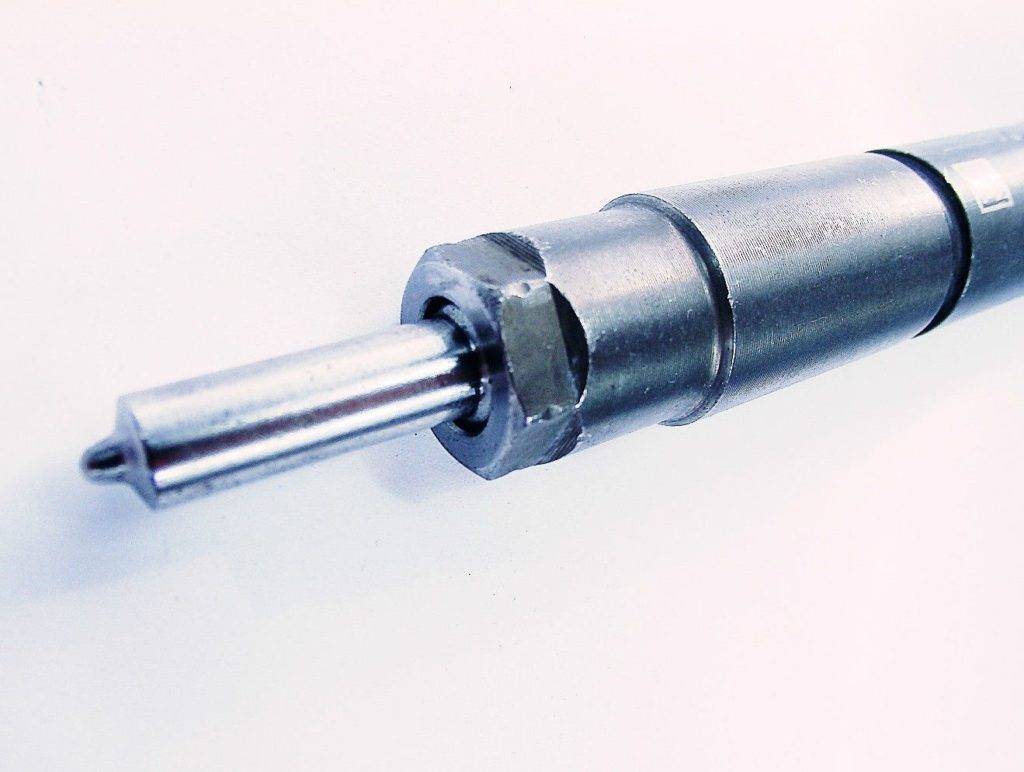

Распылителем форсунки называется та часть, которая непосредственно участвует в процессе впрыска. При этом деталь, находящаяся на переднем конце форсунки, постоянно соприкасается с камерой сгорания, а потому подвергается термической и механической обработке. Благодаря топливу, которое протекает сквозь форсунку, распылитель охлаждается. Однако в процессе длительной эксплуатации такого охлаждения бывает недостаточно, поэтому корпус наконечника форсунки всегда изготавливают из термостойких материалов.
Какие типы распылителей форсунок бывают
Все детели, независимо от престижа производителя и стоимости, в обязательном порядке должны соответствовать минимальному перечню требований работы:
Подавать строго определённый объём горючего.
Обеспечить рассчитанное время впрыска.
Гарантировать указанную производителем цикличность впрысков.
Формировать капли топлива необходимого размера.
Поддерживать определённую форму факела.
Штифтовый распылитель позволяет создать один факел
Так, на дизельных двигателях, оснащённых топливной системой Коммон Рейл, используются форсунки с двумя видами распылителей. Штифтовые считаются стандартным оснащением, так как они формируют только один топливный факел. Многоструйные призваны создавать два и более факелов, засчёт чего существенно повышается мощность двигателя.
Более сложная модель форсунки оснащается распылителем нового поколения, который образует сразу несколько факелов
Устройство распылителя
Конструкционно распылители всех типов форсунок похожи. Так, эта часть форсунки всегда состоит из корпуса и иголки. Корпус выполнен в цилиндрической форме, по оси которого вставляется игла (в форсунках Коммон Рейл иголка вставлена внутрь канала). Деталь системы имеет сверхточную обработку: зазор между иголкой и каналом не превышает 1–2 мкм.
Важнейшим узлом всей конструкции считается место контакта конуса игловки и конуса корпуса. У нового и работоспособного конус иглы всегда тесно соприкасется с корпусом, а по мере выработки между ними начинает образовываться зазор.
Эти две детали выполняют основную функцию форсунки — дозированную подачу топлива
Принцип работы
Работа форсунки (а вместе с ней и распылителя) на дизельных моторах разделяется на четыре цикла:
Форсунка полностью закрыта, то есть клапан находится в состоянии покоя. При этом ТНВД давит на её стенку, однако камера распылителя противодействует этому давлению, поэтому клапан закрыт.
Начало впрыска горючего — клапан форсунки начинает открываться, так как внешнее давление становится сильнее внутреннего противодействия распылителя.
Форсунка полностью открыта — в зависимости от расхода топлива иголка распылителя будет подниматься с разной скоростью. При максимальном крутящем обороте игла поднимается быстро, на малых оборотах — медленнее. После её полного поднятия и осуществляется впрыск дозы топлива в камеру внутреннего сгорания.
Закрытие клапана — опускание иголки распылителя. Электронный блок управления даёт команду форсунке на завершение цикла. Как только игла опускается в свой канал, впрыск топлива полностью прекращается.
Различные концепции
В легковых автомобилях используется несколько видов систем Common Rail. Упрощенно их можно разбить на два типа (электромагнитные и пьезоэлектрические) и четыре производителя (Bosch, Continental, Delphi, Denso). Bosch, Delphi и Denso – известные производители автомобильной электроники. Bosch создавал системы впрыска еще в самом начале прошлого века. Delphi технологию впрыска дизельного топлива купил у компании Lucas. Японский Denso набрался опыта, работая совместно с Bosch и Magnetti Mareli. Continental приобрел Siemens и VDO, став главным конкурентом немецкого Bosch. Форсунки этой компании обозначаются эмблемой Continental уже около года, ранее они носили логотип Siemens.

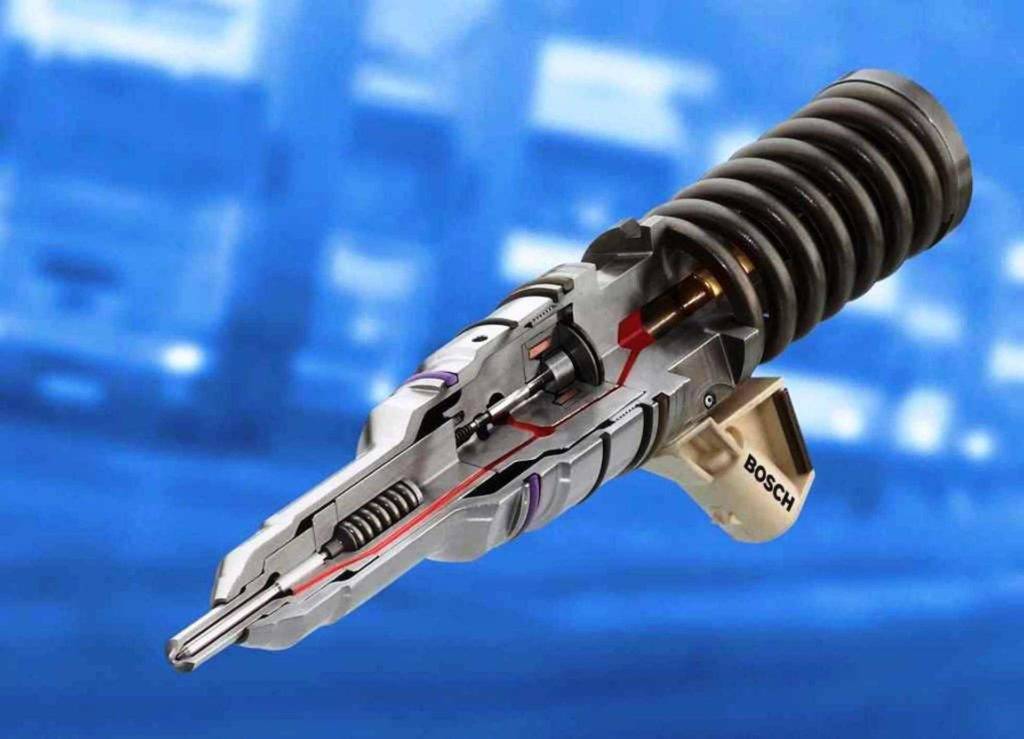

Самым универсальным является лидер рынка — Bosch, который производит оба типа форсунок: электромагнитные и пьезоэлектрические. В гораздо меньших масштабах оба вида форсунок производят Delphi и Denso. Continental (Siemens) ограничивается исключительно пьезоэлектрической техникой.
Варианты прочистки форсунок
Следует понимать, что эффективная прочистка форсунок самостоятельно невозможна. Для этого необходимо воспользоваться специальным оборудованием. Известно несколько способов очистки форсунок от мусора, содержащегося в топливе.
Ручная прочистка
Сегодня существует огромное количество всевозможных средств, позволяющих очистить форсунки от грязи. Они отличаются только эффективностью результата и стоимостью. Каждый препарат содержит пошаговую инструкцию проведения работ. Правда, этот вариант очистки относится к наименее эффективным и считается профилактическим.
Залитая непосредственно к горючему, жидкость перемещается по топливным каналам, очищая не только форсунки, но и все магистрали. Результатом становится скопление на цилиндрах отложений, препятствующих полноценному отходу тепла от мотора.
Механическая чистка
Промыть дизельные форсунки можно и при помощи более совершенного способа. Для него применяется то же средство, что и в первом случае. Но, теперь топливная система подключается к специальной установке, заставляющей очиститель циркулировать.
Правда этот вариант не позволяет жидкости перемещаться по топливным магистралям, что исключает накопление отложений. Эффективность от этого невелика, однако результат несколько лучше, чем при ручной чистке.
Подобная процедура позволяет значительно эффективнее использовать ресурсы очистителя, заставляя его работать на определённых участках, то есть выполнять очищение форсунок и поверхностей клапанов. Благодаря этому, отложения будут отслаиваться только с данных элементов, что исключает загрязнение цилиндров.
Ультразвуковая промывка
Относится к наиболее эффективному способу чистки на сегодня. Загрязнения с форсунок удаляется без использования жидкостей. Основой данного варианта является метод кавитации, выполняемый с использованием специального оборудования.
Замена распылителя форсунки
В процессе эксплуатации дизельного автомобиля могут возникать ситуации, когда заметно увеличивается расход топлива, снижается мощность двигателя вплоть до полной остановки. Часто причиной этого являются неисправные распылители. Ремонтные работы в этих случаях желательно провести в максимально короткие сроки.
Причиной снижения мощности двигателя и повышенного расхода топлива часто является неисправный распылитель форсунки
Симптомы неисправности распылителя форсунки
Необходимость замены распылителя можно определить по следующим признакам.
- Топливо подаётся в избыточном объёме. Оно продолжает поступать в двигатель даже после завершения рабочего цикла. Появляются подтёки.
- Двигатель работает неустойчиво, плохо запускается после длительной стоянки и плавают обороты на холостом ходу. Причиной этого является недостаток топлива в системе.
- Из-за неполного сгорания топлива выхлоп становится чёрным и более плотным.
В результате снижается мощность двигателя. В этом случае требуется замена распылителей.
Необходимые инструменты
Обычно форсунки установлены в головке блока цилиндров на резьбе. Для их демонтажа не стоит пользоваться рожковыми ключами. Даже если получится таким способом форсунки снять, то установить обратно не удастся — выполнить затяжку ключом с требуемым усилием невозможно.
Основная часть корпуса форсунок представляет собой шестигранник. Для их снятия можно использовать стандартные торцевые головки на 24 и 27 и вороток. Они должны быть удлинёнными. Кроме этого, потребуется ёмкость с топливом для промывки форсунок.
Видео: демонтаж и ремонт форсунок
Порядок действий при замене форсунки
После снятия форсунок из форсуночных каналов удаляют шайбы и загрязнения. Шайбы вытаскиваются с помощью самостоятельно изготовленных крючков. После очистки каналов следует обязательно прокрутить стартер в течение 10 секунд. Это обеспечит полную очистку каналов от мусора. Кроме этого, рекомендуется проверить работоспособность свечей накаливания и систему управления.
После снятия форсунок проверяется их работоспособность по следующим критериям:
- при подаче топлива под определённым давлением форсунка должна открываться;
- до открытия форсунок топливо из распылителя вытекать не должно;
- распыление должно быть равномерным;
- при прекращении подачи топлива давление внутри форсунки в течение некоторого времени должно оставаться неизменным.
При разборке форсунки удобно использовать тиски, но прилагать излишние усилия не стоит
Если распылители неисправны, на форсунки следует надеть защитные колпачки и подготовить место для работы. Поверхность должна быть чистой и ровной. Потребуются:
- тиски;
- ёмкость с чистым топливом;
- накидные ключи.
Форсунки японских авто, имеющие обратку через рампу, в тисках зажимать не стоит, поскольку деталь может быть повреждена. В тиски закрепляют ключ и уже в него помещают форсунку.
Форсунки немецких двигателей можно зажимать в тисках. При этом не рекомендуется использовать рожковые ключи — только торцевые ключи и удлинённые головки.
Порядок замены распылителя следующий.
- Ослабляется и откручивается накидная гайка. Иногда она снимается вместе с распылителем. В этом случае её выбивают любой подходящей наставкой, очищают от загрязнений и промывают.
- Снимается и промывается в ёмкости с топливом промежуточный корпус.
- С корпуса форсунки сливается оставшееся топливо.
- Извлекается из упаковки и промывается новый распылитель.
- Промежуточный корпус вынимают из ёмкости таким образом, чтобы вместе с топливом удалялись частицы загрязнений.
- Форсунка собирается, затягивается гайка.
- На стенде проверяется работоспособность форсунки.
- Перед установкой форсунки посадочное место смазывается графитной смазкой. Затягивание производится с усилием 6–7 кг-м. Закручивать форсунку в канал следует руками — она должна идти легко.
Процесс сборки не представляет каких-либо сложностей, если при разборке трубки и штуцера были помечены. Трубки высокого давления перед установкой промывают топливом как снаружи, так и изнутри. После присоединения на трубки устанавливаются зажимы, предотвращающие их вибрацию и преждевременную поломку. Затем из системы удаляется воздух, и запускается двигатель.
Чистка форсунок дизельного ДВС
Оценив наличие проблемы, в ряде случаев восстановить работоспособность можно очисткой или промежуточным по сложности ремонтом. Убрать загрязнения допускается химическим и механическим способами.
Ультразвук
Воздействие акустическими колебаниями высокой частоты достаточно эффективно, часто с деталей смываются даже нанесённые на заводе надписи специальными красками.
Снятая форсунка помещается в ванну, наполненную чистящей жидкостью, к которой подключён мощный излучатель ультразвука. Процесс очистки продолжается около 20 минут, после чего результаты контролируются на стенде.
Наиболее современные форсунки, где содержится много нежных пластиковых деталей, могут начать работать ещё хуже, чем до очистки, поэтому проверять их надо по всем параметрам, а не только по виду факела.
Очистка на стенде
Через загрязнённый инжектор проливается под давлением специальная промывочная жидкость, представляющая собой очень эффективный растворитель.
Это самый надёжный способ чистки, поскольку деталь не подвергается никаким разрушительным воздействиям, а всё акцентировано именно на растворении отложений и загрязнений.
Одновременно с помощью того же стенда контролируются результаты работы, после чего можно будет принять максимально точное решение о возможности дальнейшего использования распылителей.
Использование присадок
В продаже имеется большое количество всевозможных моющих присадок для дизельной аппаратуры, работающих при простом добавлении их в топливо.
Эффективность подобного способа достаточно сомнительна, поскольку в качественном дизтопливе такого рода вещества уже присутствуют и при постоянном использовании не допускают появления отложений. А уже имеющиеся смывать затруднительно из-за низкой концентрации моющих компонент.
К тому же можно получить обратный эффект в случае сильно загрязнённой системы, когда крупные фракции отделятся и попадут в узкие места, полностью их закупорив. Тем не менее, получение положительного результата тоже не исключается.
Ручной способ
Может производиться, как с разборкой форсунки, так и методом проливания через неё чистящей жидкости. В последнем случае это ничем, кроме сложности, не отличается от промывки на стенде.
Промывка форсунок своими руками. Самодельный стенд для чистки форсунок
При разборке форсунки там, где это допускается конструктивно, можно очистить и притереть клапаны, снять загрязнения механически с доступных деталей, даже прочистить мягкой проволокой отверстия распылителей.
Главное проявлять достаточную осторожность с учётом прецизионной точности всех деталей. Для промывки используется всё та же жидкость для очистки инжекторов
Проверка форсунок дизельного двигателя своими руками
Для определения неисправной необходимо на заведенном двигателе довести обороты коленвала до такой частоты, когда сбои в работе дизеля заметны наиболее отчетливо. Далее каждую из форсунок последовательно отключают путем ослабления накидной гайки в месте крепления магистралей высокого давления к соответствующим штуцерам насоса. Если отключается «рабочая» деталь, тогда работа двигателя меняется. В момент отключения топливной форсунки, которая заведомо неисправна, никаких явных изменений в работе двигателя не произойдет.
Забитый инжектор можно выявить путем прощупывания топливопровода на предмет толчков, которые возникают в результате пульсации нагнетаемого ТНВД горючего при полной невозможности или только частичной его прокачке через сопло
Следует обратить внимание на штуцер вызывающей подозрение секции. Температура элемента будет выше сравнительно с остальными
Помните, в процессе проверки и регулировки дизельных форсунок необходимо соблюдать повышенную осторожность! Струя топлива подается под большим давлением. При попадании такой струи на открытые участки кожи возможны глубокие и серьезные раны
Одежда также не является эффективной защитой от струи топлива под высоким давлением!
Экономичность дизеля и эффективность его работы сильно зависит от типа установленных распылителей, которые периодически меняют в процессе чистки, регулировки или ремонта топливной системы дизельного двигателя. Перед монтажом дизельной форсунки на мотор нужно убедиться в подходящей маркировке распылителя. Распылители на всех инжекторах должны быть одинаковыми, пропускная способность не должна отличаться.
Проверка форсунок на давление в момент впрыска, а также анализ эффективности распыла осуществляется при помощи специального прибора под названием максиметр. Максиметр является контрольным образцом в виде специальной форсунки. Такой элемент имеет тарировочную пружину и шкалу, которая нанесена на корпус и колпак. При помощи указанной шкалы становится возможным установить давление начала впрыска солярки.
Вторым способом является наличие контрольной образцовой рабочей форсунки, с которой сравниваются остальные. Данные проверки производят на заведенном дизельном двигателе. Чтобы проверить качество распыла и давление впрыска потребуется демонтаж форсунки и топливопровода с дизельного ДВС. Далее на свободный штуцер топливного насоса высокого давления монтируется специальный тройник, к которому подключают тестируемую деталь параллельно с заведомо исправной контрольной.
Контрольный инжектор предварительно регулируют на оптимальный показатель давления начала топливного впрыска, проверяют на качество распыла. Также необходимо осуществить ослабление затяжки накидных гаек на оставшихся штуцерах ТНВД. Это позволит прервать топливоподачу к другим дизельным форсункам. Последним шагом становится активация декомпрессионного механизма, выставляется максимальная подача горючего. После этого можно начинать вращение коленвала двигателя.
Обе форсунки (контрольная и тестируемая) должны демонстрировать одновременное начало впрыска топлива. Если тестируемый инжектор отклоняется от нормы сравнительно с контрольным образцом, тогда потребуется регулировка дизельной форсунки. Необходимо отрегулировать давление пружины тестируемой детали.
Для регулировки потребуется отвинтить колпак форсунки и ослабить контргайку. Далее при помощи регулировочного винта нужно установить такую степень затяжки пружины, чтобы оба инжектора в итоге осуществляли впрыск одновременно. Для определения эффективности и качества распыла тестируемой детали необходимо сравнить результат с показателями контрольного образца.
Проверка дизельных форсунок на давление впрыска и качество распыла при помощи контрольного образца займет больше времени по сравнению с использованием заранее подготовленного максиметра. Кроме проверки на двигателе с использованием ТНВД эффективность работы инжектора можно протестировать при помощи специального проверочного (регулировочного) стенда.
