Замена рулевого механизма Рено Логан: пошаговая инструкция

Рулевой наконечник Logan от компании Febi Bilstein

Где находится болт подтяжки?

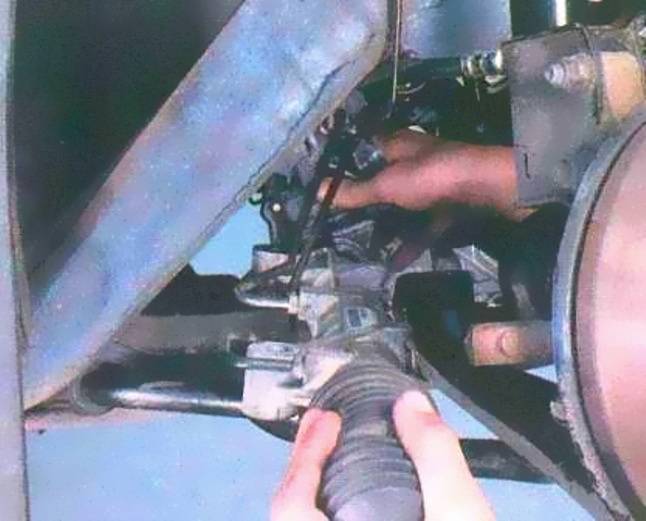

Снимите хомут, удерживающий пыльник, который не позволяет проникать грязи в механизм рейки. Хомут можно срезать с помощью кусачек. На всех Рено Логан, оснащённых гидравлическим усилителем руля, точка подтяжки рулевой рейки располагается в его левой части.

Необходимо подобраться к специальному подтягивающему болту, который находится прямо под рулевым валом. Смысл манипуляций в том, чтобы слегка подтянуть болт-регулятор. В результате этого пружина, придавливающая друг к другу рейку и шестерню вала сожмётся и усилит своё давление.

Шляпка регулировочного болта должна полностью утапливаться в корпус. Если её торец расположен на одном уровне с плоскостью корпуса, то болт закручен не до конца и, подтянув его на нужный угол, можно устранить проблему с люфтом.

Когда же болт закручен до упора, а рулевая рейка всё равно люфтит, необходим более затратный ремонт, а возможно и полная замена механизма. Важный момент, о котором многие владельцы Рено Логан не знают или забывают: на рейке (справа) расположена специальная уплотняющая втулка. Она защищает среднюю часть устройства от пыли и грязи.

Необходимо осмотреть её на предмет повреждений и при необходимости заменить на новую.

Регулировка рулевой рейки: что это и когда производится

Конструкция и значение наконечника рулевой тяги

Ремонт рулевой рейки Логан без гур и с гур в условиях сервиса

Ремонт рулевой рейки Логан без гур либо с гур производится после съема рейки для её последующего восстановления.

Список дальнейших операций:

• Снятие стопорного кольца с распределителя является первым шагом в процессе ремонта.
• Далее отворачивается пробка золотника, закрывающая гайку золотника, которая впоследствии также откручивается специальным приспособлением.
• Регулировочная гайка прижима снимается после.
• Далее производится удаление пружины прижима, а также сам прижим.
• Распределитель, спрятанный в корпусе, удаляется путем выбивания.
• Далее с распределителя снимают сальник, а также кольцо подшипника, которое ломается в большинстве случаев.
• С тыльной опоры удаляется стопорная скоба. При поддевании отверткой она вылетает сама.
• Далее достается тыльник и шток.
• Когда рулевая рейка Логан оказывается полностью разобранной, все её составляющие качественно очищаются от масла, пыли, а также возможных продуктов износа. Производится обезжиривание.

• Поверхность штока обязательно шлифуется на токарном станке мелкой наждачной бумагой. Шлифовке подвергается и вал распределителя.
• Подготовка составляющих окончена. Гребенка штока тщательно промазывается смазкой перед возвращением на место. Предварительно заменяются все сальники.
• Проверка компрессии сальника является обязательным этапом перед возвращением распределителя. По его валу сдвигают специальную скользящую втулку, которая встает на место подшипника. Таким же образом усаживается новый сальник распределителя. Все элементы тщательно промазываются смазкой.
• Далее на место возвращается стопорное кольцо.
• Прижим штока устанавливается после. Его место полностью заполняется смазывающим веществом для облегчения хода.
• Потом устанавливается пружина, которая фиксируется регулировочной гайкой. Закручивается гайка золотника. Ее пробка заполняется смазкой и фиксируется следующим шагом.
• Тыльная опора оснащается центрирующей опорой, после чего по штоку сдвигают сальник и саму тыльную опору. Элемент надежно осаживается.
• Возвращается на место стопорная скоба.

Когда работа завершена, рулевая рейка Логан проверяется при помощи специального станка, который помогает выявить возможные течи, а также обеспечивает гарантию на проведенное восстановление.

Какие рулевые наконечники выбрать: оригинал и аналоги для Renault Logan

Начнем ремонт

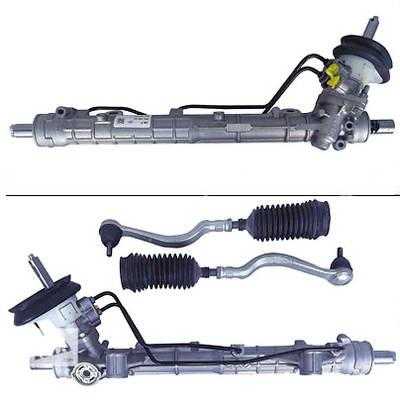

Устройство и принцип работы системы

Авто оснащается реечной рулевой системой. Приводной механизм включает две рулевые тяги и поворотный кулак, на котором фиксируются наконечники. На Рено Логан установлена ударопоглощающая колонка. При лобовом столкновении она снижает вероятность получения травм водителем.

Тяги имеют одинаковые размеры, тогда как габариты наконечников отличаются. Все соединения узлов реечного механизма помещены в гофру, обеспечивающую защиту от загрязнений. Для фиксации гофры со стороны картера применяются хомуты, а со стороны рулевых тяг она держится благодаря собственной жесткости.

В большинстве модификаций Renault Logan используется гидравлический усилитель. Эта часть системы позволяет поворачивать руль, прикладывая минимум усилий. Гидроусилитель состоит из сервопривода, корректирующего параметры управления с учетом условий движения, бачка ГУР, гидронасоса и цилиндра. Гидронасос нагнетает давление при помощи лопастей, которые крутятся благодаря клиновому ремню.

Гидравлическая жидкость из бачка ГУР направляется в регулировочный клапан. Направление, в котором нагнетается масло, зависит от того, в каком положении находится рулевое колесо. Давление, созданное в цилиндре, обеспечивает передачу усилия на руль. Благодаря этому он вращается легко.

Если гидроусилитель выходит из строя, способность поворачивать рулевое колесо не утрачивается, но снижается комфорт вождения, поскольку приходится прилагать более интенсивные усилия для поворота. Чтобы обеспечить стабильную работу гидроусилителя, необходимо контролировать уровень технической жидкости в бачке. Если он снижается ниже критической отметки, нужно выяснить причину и сделать дозаправку.

Рулевая передача находится на раме автомобиля и соединяется с другими узлами посредством поперечных тяг, на которых установлены наконечники с резьбой, позволяющие контролировать углы наклона колеса (развал и схождение).

Ударопоглощение и травмобезопасность рулевой колонки, о которых упоминалось выше, обеспечивается за счет того, что тяги соединены с рулевой передачей посредством шарниров. При этом колонка объединяется в единый узел с регулировочным клапаном через карданный вал. Если сила удара превышает допустимое значение, происходит разрушение фиксаторов и колонка «складывается». Благодаря такой конструкции тяжесть удара, получаемого водителем при аварии, будет являться не столь существенной.

Таким образом, к основным узлам рулевой системы Рено Логан следует отнести:

• реечный механизм, обеспечивающий сопряжение руля с передними колесами;
• составной промежуточный вал с шлицевыми соединениями, обеспечивающий безопасность водителя при лобовом столкновении;
• гидроусилитель, упрощающий вращение рулевого колеса;
• распределительный механизм, дозировано изменяющий подачу гидравлической жидкости и обеспечивающий согласованный угол поворота руля и колес.

Помимо всего прочего, в конструкции рулевого механизма Renault Logan присутствует противоугонная система, обеспечивающая блокировку рулевого колеса в том случае, если в замке зажигания нет ключа.

Снятие рулевого механизма Renault Logan, Sandero

Замена рейки без снятия подрамника

• Чтобы демонтировать рулевую рейку Логан с ГУР традиционным способом необходимо открутить подрамники и нижнее крепление мотора. Но можно облегчить снятие и замену.
• Вывесите переднюю часть Logan и снимите колёса.
• Слейте жидкость из системы ГУР. Сначала снимите с бачка гидроусилителя шланг (тонкий) и заткните его, чтобы жидкость не текла. С самого бачка слейте всё без остатка. Отсоедините второй шланг (толстый), опустите его в подходящую тару и, покрутите рулевое колесо вправо-влево до упора. Всего стечёт около 0,5 л жидкости.
• При помощи ключа на 17 и трещотки с насадкой Торкс 30 открутите рулевые наконечники.
• Открутите рулевой вал от штока рейки (болт с головкой на 14 находится в салоне под педалями).
• Открутите оба гидравлических штуцера (понадобятся ключи на 19 и на 17).
• Выкрутите любой болт крепящий нижнюю продольную опору. Отогните низ двигателя вперёд.
• Теперь можно добраться непосредственно до крепежа рейки Рено Логан. Их два – правый и левый. К первому доступ не затруднён, он находится со стороны колёсной арки. С левым дела обстоят сложнее, чтобы его открутить требуется опустить подрамник. Но можно без этого, правда в этом случае понадобится удлинитель (около метра длиной) и карданчик. Просуньте его рядом с щитом моторного отсека между патрубками салонного отопителя и усилителем тормозов и открутите труднодоступное крепление.
• Рейка освобождена, осталось её вынуть. Для этого сдвиньте её вправо (относительно водителя), немного проверните её вокруг своей оси и выведите в левую колёсную арку.
• Теперь можно приступать к ремонту или к установке нового устройства.

Установка

На рулевой рейке Рено Логан есть специальная пластиковая манжета с поролоновым уплотнителем

Придя в магазин за новой рейкой, важно знать, что манжета не продаётся с ней в комплекте. Но можно использовать старую деталь повторно, надо лишь проверить состояние поролона на ней и при необходимости поменять, приклеив новый

Установка, замена рейки на новую происходит в обратной снятию последовательности. Заканчивая сборку, закрепите патрубки на бачке и проверьте состояние их хомутов. Залейте жидкость в бачок гидроусилителя. Механики советуют использовать Bardahl ATF D lll Multivehicle. После этого необходимо прокачать систему ГУР. Для этого вращайте рулём вправо-влево до упора и при необходимости доливайте жидкость. Делайте так, пока на поверхности перестанут появляться пузыри воздуха, а жидкость перестанет уходить. Прогрейте мотор, затем снова проверьте уровень. Возможно, придётся долить ещё немного.

Bardahl ATF D lll Multivehicle

Ремонт закончен. Осталось установить колёса и, используя рулетку, сделать приблизительный сход-развал. Так, чтобы сразу после этого можно было без проблем добраться до автосервиса с нормальным стендом.

Этапы демонтажа рулевой рейки

Замена рулевых наконечников Рено Логан: фото и видео

Если рулевой наконечник вышел из строя (при повороте руля слышны скрипы на кочках) или же у него повредился защитный чехол из резины, то предстоит произвести ремонт.

На видео можно увидеть как заменить рулевой наконечник.

Необходимый инструмент

Ключи и приспособления:

1. Рожковый на «16».
2. Молоток.
3. Деревянный брус.
4. Баллонный ключ.

Если есть небольшой опыт в проведении подобных работ, то произвести замену наконечников на Рено Логан можно самостоятельно. Для этого следует придерживаться только указанных ниже правил.

Приступаем к замене (подготовительные работы)

Чтобы произвести замену наконечников надо авто поставить на опоры. Потом следует снять передние колеса. Ручник при этом рекомендуется включить и подставить под задние колеса противооткатные башмаки, чтобы обеспечить устойчивость авто.

Этапы работ

Перед ремонтом все элементы креплений рулевого управления надо обрызгать жидкостью WD-40. Также можно использовать воду, если нет жидкости. Ею следует полить болты и подождать некоторое время, пока они пропитаются влагой. Это облегчит откручивание болтов. Сняли колесо и обработали WD-40 крепление рулевого наконечника к к ступице

Тяга на авто имеет контргайку. Ее надо ослабить и оставить в таком положении. Ослабить тягу, обозначена стрелкой
Отворачивается гайка на поворотном кулаке руля. Палец удерживается шестигранником от проворачивания. Ослабляем болт пальца
Также можно использовать и съёмники для снятия шаровых опор. Используем съёмник шаровых опор (он универсален для всех авто)
После откручивания гайки вынимается из гнезда палец. После этого в обратном порядке производится сборка автомобиля с установленной новой деталью. Рулевой наконечник сняли
В гнездо вставляется палец, и гайка заворачивается до упора. Можно использовать гидравлический домкрат. Используем домкрат для помощи
Рулевую тягу надо заворачивать при установке на то количество оборотов, на которое она была откручена (чтобы доехать до развал-схождения).

Все элементы надо тщательно обтягивать

При этом также следует работать осторожно, чтобы не сорвать резьбу. АХТУНГ! Не перетягивайте, иначе придётся брать новый наконечник
После завершения этой работы следует обратиться на специализированную СТО для проведения установки угла колес (развал-схождение)

Советы

Автомобиль рекомендуется поднимать с той стороны, на которой будет производиться замена детали. При проведении работ авто должно находиться на стояночном тормозе. Для очистки загрязнений с рулевой колонки, можно использовать щетку по металлу. В том случае, когда под рукой не будет съемника для выпрессовки пальца, то можно использовать деревянный брус и молоток. Молотком через брус надо осуществлять удары по посадочному отверстию пальца, освобождая его

Важно помнить, что наконечник руля справа имеет левую резьбу, а слева – правую (поэтому артикулы разные, они ниже)

Артикулы «проверенных» рулевых наконечников

Все запчасти на Логан имеют номера, рулевые тяги тоже не исключение. Чтобы произвести ремонт качественно и быстро, перед началом следует купить новые запчасти.

60 01 550 442 — оригинальный код левого рулевого наконечника на Рено Логан.60 01 550 443 — оригинальный код правого рулевого наконечника на Рено Логан.

Рулевой наконечник 60 01 550 442

Sasic — 4006158 4006159 — популярный вариант замены (аналог).

Sasic 4006158 — рулевой наконечник (аналог)

Как влияют рулевые наконечники на управление авто

Автомобиль Рено Логан имеет рулевое управление типа «шестерня-рейка». В конструкции содержатся две тяги, соединяющиеся с шаровыми опорами и поворотными кулаками. В большинстве автомобилей Рено есть также гидравлический усилитель руля. Если какой-то элемент этой конструкции выйдет из строя, то это скажется на качестве управления автомобилем.

Вывод

Зная эти моменты и имея некоторый опыт, вы можете справиться с заменой рулевых наконечников на Рено Логан своими силами, придерживаясь указанных правил и рекомендаций.

Порядок визуального осмотра наконечников рулевой тяги:

Ремонт рулевой рейки Логан без гур и с гур в условиях сервиса

Ремонт рулевой рейки Логан без гур либо с гур производится после съема рейки для её последующего восстановления.

Список дальнейших операций:

• Снятие стопорного кольца с распределителя является первым шагом в процессе ремонта.
• Далее отворачивается пробка золотника, закрывающая гайку золотника, которая впоследствии также откручивается специальным приспособлением.
• Регулировочная гайка прижима снимается после.
• Далее производится удаление пружины прижима, а также сам прижим.
• Распределитель, спрятанный в корпусе, удаляется путем выбивания.
• Далее с распределителя снимают сальник, а также кольцо подшипника, которое ломается в большинстве случаев.
• С тыльной опоры удаляется стопорная скоба. При поддевании отверткой она вылетает сама.
• Далее достается тыльник и шток.
• Когда рулевая рейка Логан оказывается полностью разобранной, все её составляющие качественно очищаются от масла, пыли, а также возможных продуктов износа. Производится обезжиривание.

• Поверхность штока обязательно шлифуется на токарном станке мелкой наждачной бумагой. замена рейки с гур на рено логан, снятие и ремонт рулевой рейки, без ремонт рено. Шлифовке подвергается и вал распределителя.
• Подготовка составляющих окончена. Гребенка штока тщательно промазывается смазкой перед возвращением на место. Ремонт рулевой рейки бмв е46 в гаражных у «гаражных механиков» или своими руками;. Предварительно заменяются все сальники.
• Проверка компрессии сальника является обязательным этапом перед возвращением распределителя. Вы искали ремонт рулевой рейки ниссан альмера n16 своими руками видео? Посмотрите подробное видео и почитайте полезную. По его валу сдвигают специальную скользящую втулку, которая встает на место подшипника. Таким же образом усаживается новый сальник распределителя. Ремонт рулевой рейки ниссан альмера n16 своими руками. Все элементы тщательно промазываются смазкой.
• Далее на место возвращается стопорное кольцо.
• Прижим штока устанавливается после. Его место полностью заполняется смазывающим веществом для облегчения хода.
• Потом устанавливается пружина, которая фиксируется регулировочной гайкой. Закручивается гайка золотника. Ремонт рулевой рейки toyota corolla nze120. Ее пробка заполняется смазкой и фиксируется следующим шагом.
• Тыльная опора оснащается центрирующей опорой, после чего по штоку сдвигают сальник и саму тыльную опору. Ремонт рулевой рейки рено логан с гур своими. Ремонт рулевой рейки на bmw .Ремонт рулевой рейки. Элемент надежно осаживается.
• Возвращается на место стопорная скоба.

Когда работа завершена, рулевая рейка Логан проверяется при помощи специального станка, который помогает выявить возможные течи, а также обеспечивает гарантию на проведенное восстановление.

К чему приводит нерегулярный сервис?

Регулярные профилактические осмотры механизма рулевого управления способны предотвратить многие поломки. Однако большинство водителей обращаются в сервис уже на такой стадии, когда рейка рулевая с ГУР требует только ремонтных работ.

В числе наиболее вероятных поломок, инициированных нерегулярностью диагностики работоспособности рейки, лидирует появление стука, отдающего свое действие непосредственно в рулевое колесо. В этом случае рулевая рейка демонтируется с автомобиля, после чего в ней мастера меняют быстроизнашивающиеся детали (втулки скольжения, сальники, шайбы, манжеты и пр.). Многих владельцев авто Рено Логан, удивит то, сколько стоит это все.

Ремонтные мероприятия всегда завершаются проверкой качества выполненных работ. Всем авторизованным центрам Рено Логан предписан стандартный алгоритм работы, заключающийся в:

• 100% разборке рейки;
• выявлении поврежденных элементов;
• определении деталей, имеющих недопустимый износ;
• замене подшипников и уплотнителей;
• диагностировании с помощью специального оснащения соответствия всех деталей рейки регламентам завода-изготовителя данного авто;
• проверке механической прочности вала, в том числе на хрупкость;
• согласовании с владельцем авто перечня вспомогательных ремонтных работ (замена тяг, наконечников, пыльников и пр.).

При необходимости ремонта рейки удаление коррозионных отложений выполняется в обязательном порядке. По завершении ремонта выполняется окончательная компьютерная диагностика механизма в целом. Сколько стоит это все, вам сообщат после диагностики.

Какие лучше выбрать?

С завода на автомобиле марки Рено устанавливаются тяги и наконечники TRW. Если же автомобиль семейства Dacia Logan, запчасти будут изготовлены на заводах Asam S.A. По идее все что продается под брендами ASAM и TRW должно соответствовать оригинальному заводскому качеству Renault. А на практике не всегда соответствует. Согласно нашему опыту рулевые наконечники производства Asam являются самыми дешевыми, но при этом недолговечными, особенно это касается некоторых деталей подвески, но не всех. Хотя многие коллеги из других таксопарков успешно пользуются ими из-за невысокой цены.

Кстати, другое имя бренда TRW – это LUCAS. Запчасти этого производителя отлично проявляют себя при больших нагрузках на автомобилях такси.

Наконечники фирмы LEMFORDER по своей долговечности превосходит оригиналы. Что касается рулевого управления и подвески, то можно говорить что они «ходят» в два раза дольше. Большой минус это высокая цена.

Наконечники фирмы LEMFORDER на Рено Логан

Другие бренды

Рассмотрим еще несколько брендов:

SASIC – французский производитель предлагает низкую цену и среднюю надёжность, но долговечность по сравнению с оригиналом меньше примерно в два раза;

MOOG, FEBI – недрогие запчасти, а качество приближено к оригиналу.

Компания Sidem некоторое время была поставщиком фирмы Renault. Поэтому этого производителя можно поместить в один список с TRW и оригинальными наконечниками. Также добавим что комплектующие под брендом Dacia тоже можно купить – обозначения используются те же, что у фирмы Renault.

Бренды упорядочены в порядке «от лучшего к худшему» согласно нашеу опыту:

• LEMFORDER
• Рено, DACIA, TRW
• MOOG, S >

“>

Основные методы устранения неисправностей

При отсутствии ГУРа

В этом случае потребуется шестигранник на 10. Алгоритм работы:

• Прокручиванием вправо уменьшается зазор.
• А/м ставится на яму, колёса плотно фиксируются.
• Ключом на 10 снимается картерная защита.
• Гайка расположена удалённо и нужно снять резиновую пробку, после чего узнать её местоположение можно на ощупь.
• Снятие выполняется одним из ключей — гибким или г-образным, с длиной рукояти не менее 10 см.
• Гайка снимается.

Регулировка выполняется следующим образом:

• Гайка поворачивается на 15–20 градусов вправо.
• Напарник активно прокручивает руль в обе стороны.
• Если стук остался, то следует сделать ещё одну протяжку.
• Когда стук устранён, выполняется контрольное протягивание ещё на 10 градусов.

Каковы технические параметры эксплуатации?

Что учесть в процессе монтажа?

Рулевое управление

Регулировочные работы

Для устранения неполадок применяется и другой способ — нужно подтянуть регулировочную пробку.

Внимание! При самостоятельном ремонте необходимо правильно рассчитывать силу: если неправильно подтянуть рулевую рейку, потребуется переделка работ, а другие элементы могут выйти из строя. Проблема стука рулевого колеса решается регулировкой расстояния между рейкой и шестерёнкой. В этом случае достаточно натянуть рулевую рейку, сколько это возможно, и проблема может исчезнуть

В этом случае достаточно натянуть рулевую рейку, сколько это возможно, и проблема может исчезнуть

Проблема стука рулевого колеса решается регулировкой расстояния между рейкой и шестерёнкой. В этом случае достаточно натянуть рулевую рейку, сколько это возможно, и проблема может исчезнуть.

Особенности регулировки различаются в зависимости от наличия или отсутствия ГУРа.

При наличии ГУРа

Ситуации, когда с отключенным двигателем поворот руля вызывает стук в рулевой рейке, по указаниям производителя не требуют регулировки, хотя в составе механизма и находится специальная гайка. После запуска двигателя следует выждать 10–20 секунд, и шумы чаще всего уходят. Специалисты сервисов авто утверждают, что это показатель нормальной работы ГУРа, и вмешательства не требуется. Если же проблема не устранена, то перед регулировкой следует отогнуть шайбу-жестянку (теплоэкран). Это убережёт авто от окончания гарантийного обслуживания. Шайба плотно прилегает к болтам картера. Иногда может потребоваться просто замена масла в ГУР.

При отсутствии ГУРа

В этом случае потребуется шестигранник на 10. Алгоритм работы:

• Прокручиванием вправо уменьшается зазор.
• А/м ставится на яму, колёса плотно фиксируются.
• Ключом на 10 снимается картерная защита.
• Гайка расположена удалённо и нужно снять резиновую пробку, после чего узнать её местоположение можно на ощупь.
• Снятие выполняется одним из ключей — гибким или г-образным, с длиной рукояти не менее 10 см.
• Гайка снимается.

Регулировка выполняется следующим образом:

• Гайка поворачивается на 15–20 градусов вправо.
• Напарник активно прокручивает руль в обе стороны.
• Если стук остался, то следует сделать ещё одну протяжку.
• Когда стук устранён, выполняется контрольное протягивание ещё на 10 градусов.

Другие варианты ремонта рулевой рейки, а также ее замена

Когда и как производится смена рулевых наконечников на Renault Logan?

К чему приводит нерегулярный сервис?

Регулярные профилактические осмотры механизма рулевого управления способны предотвратить многие поломки. Однако большинство водителей обращаются в сервис уже на такой стадии, когда рейка рулевая с ГУР требует только ремонтных работ.

В числе наиболее вероятных поломок, инициированных нерегулярностью диагностики работоспособности рейки, лидирует появление стука, отдающего свое действие непосредственно в рулевое колесо. В этом случае рулевая рейка демонтируется с автомобиля, после чего в ней мастера меняют быстроизнашивающиеся детали (втулки скольжения, сальники, шайбы, манжеты и пр.). Многих владельцев авто Рено Логан, удивит то, сколько стоит это все.

Ремонтные мероприятия всегда завершаются проверкой качества выполненных работ. Всем авторизованным центрам Рено Логан предписан стандартный алгоритм работы, заключающийся в:

• 100% разборке рейки;
• выявлении поврежденных элементов;
• определении деталей, имеющих недопустимый износ;
• замене подшипников и уплотнителей;
• диагностировании с помощью специального оснащения соответствия всех деталей рейки регламентам завода-изготовителя данного авто;
• проверке механической прочности вала, в том числе на хрупкость;
• согласовании с владельцем авто перечня вспомогательных ремонтных работ (замена тяг, наконечников, пыльников и пр.).

При необходимости ремонта рейки удаление коррозионных отложений выполняется в обязательном порядке. По завершении ремонта выполняется окончательная компьютерная диагностика механизма в целом. Сколько стоит это все, вам сообщат после диагностики.

Результат нерегулярного сервиса
